10.5“测量导体的电阻”知识达标练习题一、单选题1.如图所示是小成测量未知电阻R x的实验电路，电源两端电压不变，其中R o为阻值已知的定值电阻．闭合开关S，调节滑动变阻器的滑片P到适当位置处，读出电压表V1、V2示数分别为U1、U2．则下列四个选项中，R x的表达式正确的是（）A. R x=B. R x=C. R x=D. R x=2.下面说法错误的是（）A. 闭合开关后将滑动变阻器移动到阻值最大处之后就可以进行灯泡电功率的测量B. 伏安法测量小灯泡的电阻的测量原理是R=U/IC. 利用可以测量小石块的密度D. 利用二力平衡的可以测量出滑动摩擦力的大小3.小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）A. 滑动变阻器接触不良B. 开关接触不良C. 小灯泡两端短路D. 灯泡的钨丝断了4.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是：（）A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上5.在“测量电阻”的实验中，下列说法正确的是（）A. 实验原理是欧姆定律B. 滑动变阻器的作用是保持用电器两端电压不变C. 定值电阻的电压、电流关系图象是一条曲线D. 实验必须测量三组数据6.下图是小松同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是（）A. 电阻跟温度的关系B. 小灯泡的电功率C. 电流跟电压的关系D. 小灯泡的电阻7.如图所示，是电学实验中常用的滑动变阻器，其作用除保护电路外，还能改变电路中的电流和电压，关于滑动变阻器的作用，下列说法不正确的是( )A.在探究“电流与电压关系”的实验中，其主要作用是改变电压，多次测量，得出普遍规律B. 在“测量未知定值电阻Rx的阻值”的实验中，其主要作用是为了多次侧量，求平均值C. 在探究“电流与电阻关系”的实验中，其主要作用是保持R两端的电压不变，便于多次测量，得出普遍规律D. 在“测量小灯泡电阻”的实验中，其主要作用是为了多次测量求平均值，减小误差8.某同学列出伏安法测电阻实验几点注意事项，其不必要的是（）A. 在连接电路过程中，开关始终是断开的B. 连接电路应从电源正极开始，开关应靠近电源正极C. 使用电流表和电压表前要选择合适的量程D. 开关闭合通电前，先将变阻器调到电阻最大的位置上9.某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是（）A. 向电路中连接开关时，应该先将开关断开B. 开关应该接在靠近电源正极的位置C. 电压表、电流表的量程选择要合适D. 向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处10.如图所示的电路中a、b是电表，闭合开关要使电灯发光，则A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b是电流表11.某同学设计了测量某定值电阻的阻值实验，并记录了多组电压表和电流表的读数，则该同学所连接的电路可能是（）A. B. C. D.12.在伏安法测电阻的实验中，下列注意事项没有必要的是（）A. 连接电路时，先断开开关B. 应先从电源的正极开始连接，并使开关应靠近电源的正极C. 在无法估计被测电压电流时，应选用电流表、电压表应选用较大的量程D. 电路闭合之前，要把变阻器调到使电路中的电流最小的位置13.归纳总结是小明学习物理的常用方法。

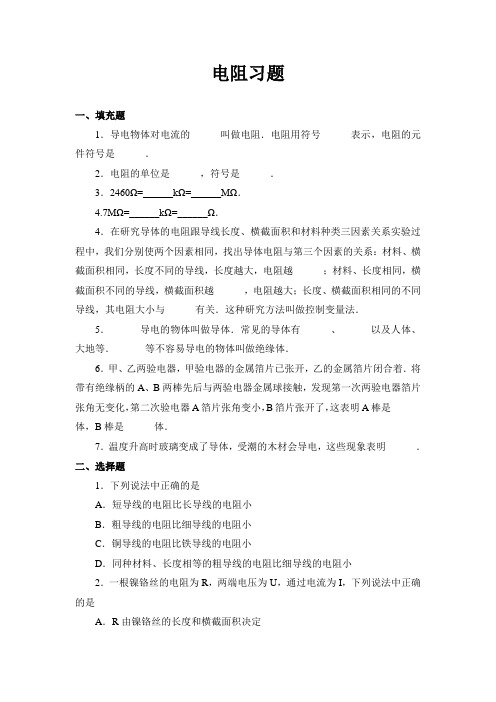

电阻习题一、填充题1．导电物体对电流的______叫做电阻．电阻用符号______表示，电阻的元件符号是______．2．电阻的单位是______，符号是______．3．2460Ω=______kΩ=______MΩ．4.7MΩ=______kΩ=______Ω．4．在研究导体的电阻跟导线长度、横截面积和材料种类三因素关系实验过程中，我们分别使两个因素相同，找出导体电阻与第三个因素的关系：材料、横截面积相同，长度不同的导线，长度越大，电阻越______；材料、长度相同，横截面积不同的导线，横截面积越______，电阻越大；长度、横截面积相同的不同导线，其电阻大小与______有关．这种研究方法叫做控制变量法．5．______导电的物体叫做导体．常见的导体有______、______以及人体、大地等．______等不容易导电的物体叫做绝缘体．6．甲、乙两验电器，甲验电器的金属箔片已张开，乙的金属箔片闭合着．将带有绝缘柄的A、B两棒先后与两验电器金属球接触，发现第一次两验电器箔片张角无变化，第二次验电器A箔片张角变小，B箔片张开了，这表明A棒是______体，B棒是______体．7．温度升高时玻璃变成了导体，受潮的木材会导电，这些现象表明______．二、选择题1．下列说法中正确的是A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料、长度相等的粗导线的电阻比细导线的电阻小2．一根镍铬丝的电阻为R，两端电压为U，通过电流为I，下列说法中正确的是A．R由镍铬丝的长度和横截面积决定B．R的大小与u有关C．R的大小与I有关D．镍铬丝电阻R对电流有阻碍作用3．甲、乙两导体通过的电流I甲＜I乙，则两电阻的关系是A．R甲＞R乙B．R甲＜R乙C．R甲=R乙D．无法确定参考答案一、1．阻碍作用；R；略2．欧姆；Ω3．2.46；2.46×10-3；4.7×103；4.7×106；4．大；小；材料种类5．容易；各种金属；酸、碱、盐水溶液；木材、玻璃、塑料、橡胶6．绝缘体；导7．绝缘体在一定条件下可以转化为导体二、1．D2．D 3．D。
2023北京初三一模物理汇编测量导体的电阻一、实验题1．（2023·北京东城·统考一模）小东用图甲所示的电路测量额定电压为2.5V的小灯泡正常发光时的电阻。
（1）如图甲所示，闭合开关S前，应将滑动变阻器的滑片P移动至______（选填“A”或“B”）端；（2）闭合开关S后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，电流表的示数如图乙所示，此时通过小灯泡的电流为______A，该小灯泡正常发光时的电阻为______ （结果保留1位小数）。
2．（2023·北京平谷·统考一模）在实验课上，小辉同学用“伏安法”测量小灯泡正常发光时的电阻，他连接了如图甲所示的电路，其中选用的小灯泡上标有“2.5V”字样。
（1）闭合开关进行实验，移动滑动变阻器滑片P的过程中，他应注视________（选填“电压表示数”“电流表示数”或“滑动变阻器”），当停止移动滑片P 时，他发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是________(选填字母符号)：A．滑动变阻器接触不良B．小灯泡短路（2）排除故障后继续实验，当电压表示数为2.5V时，电流表的示数如图乙所示，此时通过小灯泡的电流为______A，则小灯泡正常发光时的电阻为_____Ω(计算结果保留一位小数)。
3．（2023·北京门头沟·统考一模）图甲是小刚测电阻的电路图，他进行了下列操作，请按要求完成下列问题：（1）闭合开关前，滑片P应置于滑动变阻器的最______端（选填“右”或“左”）；（2）用完好的器材按图甲正确连接好电路，试触时，发现电流表的指针偏转角很小，移动滑动变阻器的滑片时，指针偏转角度仍然较小，产生该现象的原因可能是：________；（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则电压表的读数是______V，该电阻的阻值R =______Ω。
4．（2023·北京西城·统考一模）小亮用“伏安法”测量额定电压为2.5V小灯泡正常发光时的电阻。

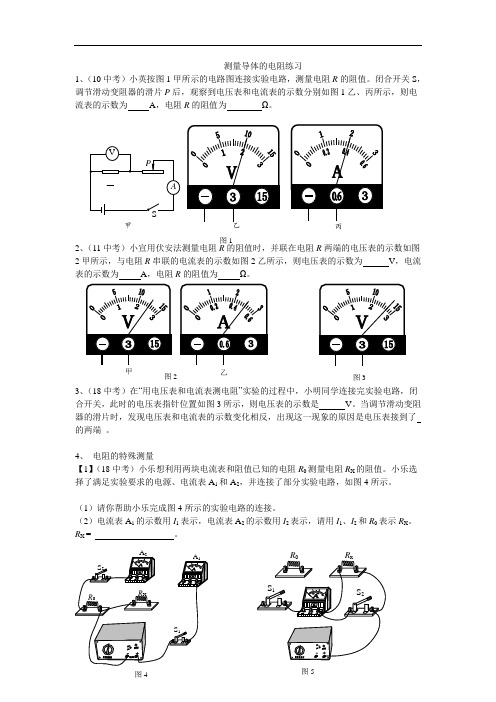

测量导体的电阻练习1、（10中考）小英按图1甲所示的电路图连接实验电路，测量电阻R 的阻值。
闭合开关S ，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图1乙、丙所示，则电流表的示数为 A ，电阻R 的阻值为 Ω。
2、（11中考）小宣用伏安法测量电阻R 的阻值时，并联在电阻R 两端的电压表的示数如图2甲所示，与电阻R 串联的电流表的示数如图2乙所示，则电压表的示数为 V ，电流表的示数为 A ，电阻R 的阻值为 Ω。
3、（18中考）在“用电压表和电流表测电阻”实验的过程中，小明同学连接完实验电路，闭合开关，此时的电压表指针位置如图3所示，则电压表的示数是 V 。
当调节滑动变阻器的滑片时，发现电压表和电流表的示数变化相反，出现这一现象的原因是电压表接到了 的两端 。
4、 电阻的特殊测量 【1】（18中考）小乐想利用两块电流表和阻值已知的电阻R 0测量电阻R X 的阻值。
小乐选择了满足实验要求的电源、电流表A 1和A 2，并连接了部分实验电路，如图4所示。
（1）请你帮助小乐完成图4所示的实验电路的连接。
（2）电流表A 1的示数用I 1表示，电流表A 2的示数用I 2表示，请用I 1、I 2和R 0表示R X 。
R X = 。
甲 图2 乙图3 图1甲图6R 0【2】（11中考）小明想利用一块电流表和阻值已知的电阻R 0测量未知电阻R X 的阻值。
小明选择了满足这个实验要求的实验器材，并连接了 部分实验电路，如图5所示。
（1）为了测出电阻R X 的阻值，请你只添加两根导线．．．．．．．完成图5所示的实验电路的连接。
（2）只闭合开关S 1，电流表的示数用I 1表示；开关S 1、S 2都闭合时，电流表的示数用I 2表示。
请你用I 1、I 2和R 0表示R X 。
R X = 。
【3】（18中考）小龙想利用一块电压表和阻值已知的电阻R 0测量电阻R x 的阻值。
小龙选择了满足实验要求的器材，并连接了部分实验电路，如图6所示。
2022年至2022年北京课改版初三物理10.5测量导体的电阻同步练习选择题在伏安法测电阻的实验中，下列注意事项没有必要的是（）A. 连接电路时，先断开开关B. 应先从电源的正极开始连接，并使开关应靠近电源的正极C. 在无法估计被测电压电流时，应选用电流表、电压表应选用较大的量程D. 电路闭合之前，要把变阻器调到使电路中的电流最小的位置【答案】B【解析】AD、为保护电路，防止连接最后一根导线时电路中的电流过大，烧坏电路原件，连接电路时开关应断开，且将滑动变阻器调到最大值处，故AD不符合题意；B. 连接电路时，不一定先从电源的正极开始连接，开关也不一定应靠近电源的正极，只要电路连接正确就行；故B符合题意；C. 在无法估计被测电压、电流的大小时，电流表、电压表应选用较大的量程，可以保护电表，故C不符合题意。
故选B.选择题在用电流表、电压表测电阻的实验中，下列注意事项中错误的是（）A. 连接电路之前，先闭合开关B. 连接电路时，可以先从电源的负极开始C. 在无法估计被测值大小时，电流表、电压表应选用较大的量程D. 能将电压表直接接在电源的两极上【答案】A【解析】A. 为保证电路安全，连接电路时要断开开关，故A错误；B. 连接电路时，可以先从电源的负极开始，故B正确；C. 在无法估计被测值大小时，电流表、电压表应选用较大的量程，故C正确；D. 能将电压表直接接在电源的两极上，故D正确。
本题选错误的，故选A.选择题一名学生用伏安法测电阻的阻值时，不慎将电压表和电流表的位置接反了，但量程选择正确，如图所示．当开关S闭合时可能发生的后果是（）A. 电流表被烧坏B. 电压表被烧坏C. 两表都被烧坏D. 以上现象都不会发生【答案】D【解析】由电路图可知，电压表串联接入电路，由于电压表的内阻很大，电路中的电流会很小，通过电流表的电流很小，电流表不会损坏，故A错误；由于电压表量程选择正确，电压表也不会损坏，故B错误；因此两表都不会损坏，故C错误，D正确。
10.5 测量导体的电阻同步练习一、单选题1．在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，若电路故障在灯L或电阻R上某一处，对于故障的分析，下列判断不正确的是A．故障可能是灯泡L短路或电阻R断路B．用导线试触（短时连接）电阻R两端，根据灯的亮暗可以检测出故障原因C．在电路中再串联一个电流表，根据电流表有无示数可以检测出故障原因D．在L两端再并联一个电压表，根据电压表有无示数可以检测出故障原因2．如图所示，闭合形式关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好.为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则A．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障3．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合电键S，发现小灯不亮。
接下来的操作，在以下步骤中最合理的是（）A．断开电键S，更换灯泡重新实验B．断开电键S，增加电池的节数重新实验C．断开电键S，拆掉导线重新连接电路 D．观察电流表的示数是否为零，判断电路是否断路4．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转．造成此现象的原因可能是A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路5．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻R x的阻值，图中不可实现测量R x阻值的电路图是A．B．C．D．6．某同学想测量一个阻值约为500Ω的电阻R x，可供选用的器材有：干电池两节、电压表(量程为0~3V、0~15V)、电流表(量程为0~0.6A、0~3A)、滑动变阻器(10Ω 2A)和电阻箱R0(0~9999Ω 5A)各一个、开关、导线若干。
六、电阻知识点 1 电阻1．下列关于电阻的说法中，正确的是( )A．导体通电时有电阻，不通电时没有电阻B．导体两端电压越大，电阻就越小C．通过导体的电流越大，电阻就越大D．电阻表示导体对电流阻碍作用的大小，导体电阻的大小是由导体本身的条件决定的2．物理学中，用电阻来表示导体对电流________作用的大小，符号为________。
在国际单位制中，电阻的单位是__________；电阻还有一些常用单位，如__________________。
试电笔内有一个高电阻，阻值为880 kΩ＝________MΩ＝____________Ω。
知识点 2 影响导体电阻大小的因素3．下列实例中最能说明导体的电阻跟导体的横截面积有关的是( )A．长度相同的铜丝，细的比粗的电阻大B．横截面积相同的铜丝，长的比短的电阻大C．横截面积相同的铁丝和铜丝，铁丝可能比铜丝的电阻大D．长度与横截面积都相同的铁丝与铜丝，铁丝比铜丝的电阻大4．在温度一定的情况下，关于两根粗细、长短都相同的铜导线和铝导线，下列说法中正确的是( )A．铜导线的电阻大 B．铝导线的电阻大C．两种导线的电阻一样大 D．无法确定5．同学们在做“探究导体电阻与哪些因素有关”的实验。
(1)如图9－6－1所示，对比第1组、第2组、第3组导线，发现它们的________、________、________不同；同学们猜想导体的电阻可能与导体的_____、________、________等因素有关。
图9－6－1(2)怎样比较导体电阻的大小呢？小明认为相同条件下，导体的电阻越小，通过它的电流越大，由此想到通过与导体串联的____________示数的大小来比较电阻的大小。
(3)在探究“导体的电阻跟哪些因素有关”的实验时，老师引导同学们做了如下实验：实验时，同学们把a、b、c、d四根金属丝分别接入电路中，探究情况如下表：①当选用________两根金属丝时，可探究导体电阻跟导体横截面积的关系。
五、测量导体的电阻第1课时伏安法测导体的电阻知识点伏安法测电阻1．要用伏安法测电阻R的阻值，图10－5－1中给出了4种不同的电路图，其中正确的是( )图10－5－12．在“用伏安法测电阻”的实验中，下列做法中错误的是( )A．连接电路的过程中开关应处于断开状态B．闭合开关前，滑动变阻器的滑片要移至阻值最大的位置C．电流表串联在被测电路中，电压表并联在被测电阻两端D．试触时发现电流表指针反向偏转，电压表正常，此时断开电路，将电池的正、负极对调即可3．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是( )A．改变电路中的电流 B．改变被测电阻两端的电压C．改变被测电阻的阻值 D．保护电路4．在“用电压表和电流表测导体电阻”的实验中：(1)此实验的原理是____________。
图10－5－2(2)在虚线框内画出实验电路图，并把图10－5－2中的实物连接起来。
(要求滑动变阻器的A 接线柱必须使用)(3)实验过程中应测量的物理量是________和________，分别用__________和__________测量。
(4)连接电路时，开关应________；闭合开关前，滑动变阻器的滑片应置于______(选填“A”或“B”)端。
滑动变阻器的作用是_____________________________________________________________________________________________________________________________。
(5)某次实验中，电流表和电压表的示数如图10－5－3所示，该次实验测得的电阻R＝________Ω。
图10－5－3(6)如果要使电流表的示数变为0.4 A，滑动变阻器的滑片应向______(选填“A”或“B”)端移动，此时电压表的示数为______V。
(7)若某同学在实验中发现电流表的指针几乎不动，而电压表的指针却有明显偏转(示数较大)，已知电压表、电流表均完好，则电路中发生的故障可能是___________________________。
第2课时特殊方法测导体的电阻知识点 1 伏阻法测电阻1．小明要测量一只定值电阻R x的阻值，实验桌上的器材如下：满足实验要求的电源一个、开关一个、电压表V1和V2、阻值已知的定值电阻R0、待测电阻R x和导线若干。
他设计了如图10－5－9所示的电路进行实验。
闭合开关后，如果电压表V1的示数为U1，电压表V2的示数为U2，用U1、U2和R0表示R x，则表达式为R x＝________。
图10－5－92.在测未知电阻R x阻值的实验中，若只有一个电压表和一个阻值已知的电阻R0，小明设计了如图10－5－10所示的电路，同样可以测量未知电阻R x的阻值，请你在空格内将实验步骤补充完整。
图10－5－10(1)__________________，用电压表测出待测电阻R x两端的电压为U x。
(2)__________________，用电压表测出电源电压为U。
(3)用U、U x及R0来表示R x，则表达式：R x＝__________。
3．小梅想利用一块电压表和阻值已知的电阻R0测量电阻R x的阻值。
小梅选择了满足实验要求的器材，并连接了部分实验电路，如图10－5－11所示。
图10－5－11(1)请添加一根导线完成图中实验电路的连接。
(2)请将下面的实验步骤补充完整：①____________________，电压表的示数为U1；②____________________，用电压表测出电源电压为U2。
(3)请用U1、U2和R0表示出R x，R x＝________。
知识点 2 安阻法测电阻4．小华同学想用不同的方法测量电阻。
图10－5－12是他设计的实验电路，他用一个电源(两端电压恒定)、一个电流表、一个已知阻值为R0的电阻、几个开关以及一些导线测量未知电阻R x。
他的实验步骤如下：①按照图示电路图连接电路，闭合开关S、S1，读出电流表示数I1；②再闭合开关S2，读出电流表示数I2；③拆除电路，整理仪器。
第二节《根据欧姆定律测量导体的电阻》课堂测试
1、用伏安法测电阻的实验中，利用R=U/I可以计算出各次的电阻值，但算出的结果往往是不同的，这属于实验中的，是不可避免的，采用多次测量求平均值的办法可以。
2、测小灯泡电阻时，电路如图所示，闭合开关后，灯泡正常发光，电压表读数正常，电流表量程选择正确，但指针不动，这可能是（）
A.电流表已烧坏
B.电流表完好，但电路未接通
C.电流表接线短路
D.灯泡接线短路
3、某同学在做伏安法测电阻的实验中，误把电路连成右图所示那样，试分析实验器材是否会损坏，两只电表示数怎样？
学优я中╬考═，网。
2019-2019学年北京课改版九年级物理10.5测量导体的电阻同步练习一、单选题1.在伏安法测电阻的实验中||，下列注意事项没有必要的是（）A. 连接电路时||，先断开开关B. 应先从电源的正极开始连接||，并使开关应靠近电源的正极C. 在无法估计被测电压电流时||，应选用电流表、电压表应选用较大的量程D. 电路闭合之前||，要把变阻器调到使电路中的电流最小的位置2.在用电流表、电压表测电阻的实验中||，下列注意事项中错误的是（）A. 连接电路之前||，先闭合开关B. 连接电路时||，可以先从电源的负极开始C. 在无法估计被测值大小时||，电流表、电压表应选用较大的量程D. 能将电压表直接接在电源的两极上3.一名学生用伏安法测电阻的阻值时||，不慎将电压表和电流表的位置接反了||，但量程选择正确||，如图所示．当开关S闭合时可能发生的后果是（）A. 电流表被烧坏B. 电压表被烧坏C. 两表都被烧坏D. 以上现象都不会发生4.如图||，某同学用伏安法测小灯泡电阻时||，将电流表与小灯泡并联||，电压表与小灯泡串联||，下列说法中正确的是( )A. 电流表烧坏B. 电压表烧坏C. 两表都烧坏D. 灯泡不亮5.关于实验室用电压表和电流表测小灯泡电阻和小灯泡电功率的两个实验的相同点||，下列说法不正确的是（）A. 实验原理相同B. 实验电路图相同C. 实验中所测物理量相同D. 实验器材相同6.晓亮利用阻值为R0的定值电阻和一块电压表测量未知电阻R x的电阻．他选择了满足这个实验要求的器材||，并连接了部分实验电路||，如图所示．（1）为了测出电阻R x的阻值||，请添加一根导线完成如图所示的实验电路的连接．（2）开关S1、S2都闭合时||，电压表的示数为U1；只闭合开关S1时||，电压表的示数为U2．请用U1、U2和R0表示R x．R x=________．7.某同学在没有电流表的情况下||，利用电压表和已知阻值的定值电阻R0||，测量未知电阻R x的阻值||，图中不可实现测量R x阻值的电路图是( )A. B. C. D.8.伏安法测电阻实验中||，滑动变阻器不能起到的作用是（）A. 改变待测电阻两端的电压B. 改变电路中的电流C. 保护电路D. 改变待测电阻的阻值二、多选题9.有一个阻值R x已看不清的电阻器||，现要测出它的电阻值．某同学用现有的器材：电压表和电流表各一只||，已知阻值的电阻R0一只、电池组一个、开关两个、导线若干条||，连接成图所示的四个电路||，其中能测出阻值R x的是（）A. B.C. D.10.在用伏安法测电阻的实验中||，下列注意事项中正确的是（）A. 电流表必须是串联在被测电阻和滑动变阻器之间B. 连接电路时||，开关要断开C. 在无法估计被测电流、电压大小时||，电流表、电压表应选用较大量程D. 闭合开关前||，滑片应移在变阻器接入电路阻值最大处11.在用伏安法测电阻的实验中||，下列注意事项中正确的是（）A. 电流表必须是串联在被测电阻和滑动变阻器之间B. 连接电路时||，开关要断开C. 在无法估计被测电流、电压大小时||，电流表、电压表应选用较大量程D. 闭合开关前||，滑片应移在变阻器接入电路阻值最大处三、填空题12.为测量待测电阻Rx阻值||，小敬设计了如图所示的电路||，R0的阻值已知且电源电压不变||，她________ （填“能”或“不能”）测出Rx的阻值||，因为________ ||。
13.如图示意在物理实验中常用等效替代法．其中Rx是待测电阻||，R是滑动变阻器||，R0是电阻箱．根据实验电路图把下列主要步骤中的空白填齐．①按电路图连接好电路||，并将电阻箱R0的阻值调到最大；②闭合开关S1前||，滑动变阻器滑片P置于________端；③闭合开关S1；④闭合开关________||，调节滑片P||，使电压表指针指在适当位置||，记下此时电压表示数U；⑤先断开开关________||，再闭合开关________||，保持________的电阻不变||，调节________||，使电压表的示数仍为U．14.小华同学做“用电流表电压表测电阻实验”||，实验器材齐全且完好．①他连接电路并将变阻器的滑片放置于一端||，闭合电键||，观察到电流表电压表示数如图（a）所示||，接着他将滑片移动到另一端||，观察到电流表示数减小到0.12安||，而电压表示数则增大到6伏||，由上述现象判断他的实验过程中可能存在的问题是：（1）________ ．（2）________ ．②他经过分析||，重新调整电路进行实验||，且步骤正确．闭合电键观察到电压表的示数如图（b）所示．移动滑片到中点位置时||，电流表的示数为0.2安．请帮小华完成实验数据表格的填写（电阻精确到0.1欧）．（请将数据填在答题卡上的表格中）物理量实验序号电压（V）电流（A）电阻（Ω）电阻平均值（Ω）1 ________ 0.12 ________2 ________ 0.20 ________3 ________ ________15.某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：________．②为进行多次实验||，三位同学各自设计了三个不同的实验方案||，简述如下表所示．方案序号ⅠⅡⅢ实验电路设通过改变串联电池的节数电源电压保持不变||，待测电阻与已知阻电源电压保持不变||，待测电阻与滑计要点改变电源两端的电压值的定值电阻串联||，并换用阻值不同的定值电阻．动变阻器串联||，移动变阻器的滑片．（a）上述三个方案中||，能实现“多次实验||，减小误差”的方案有________（填序号）；方案Ⅲ与另两个方案相比||，优点有：________（写出两点即可）．（b）小明同学根据方案Ⅲ||，准备测量阻值约为20欧的电阻||，实验所提供的器材齐全完好||，其中：电源电压为6伏且保持不变||，电流表、电压表规格如图所示||，滑动变阻器有两种规格（分别标有“5欧3安”和“50欧1.5安”字样）．小明对所提供两种规格的滑动变阻器||，提出了问题：实验中||，两种变阻器是可以随意用一个变阻器||，还是其中一个更适合实验？请你根据实验的相关条件||，帮助小明解决问题并简要说明理由．________ 16.某物理小组的同学做实验测电阻||，他们连接的实验电路如图所示||，已知电源两端电压不变||，电阻R1的阻值为3Ω||。
