2020届初三物理试卷中考物理复习专题第十七章《欧姆定律》测试卷

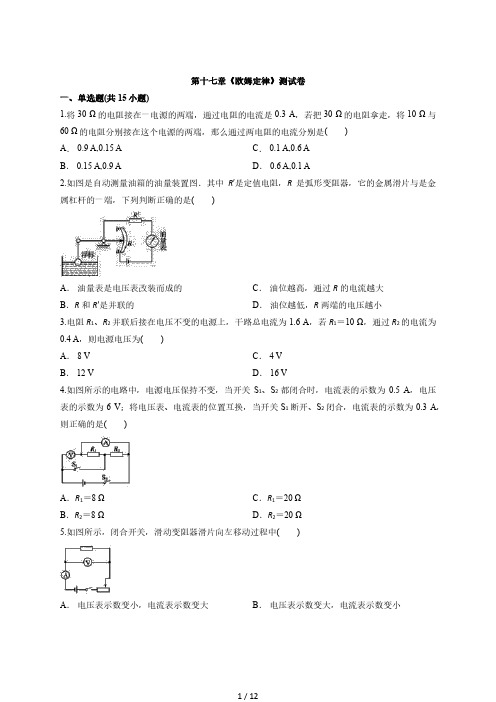

第十七章《欧姆定律》测试卷一、单选题(共15小题)1.将30 Ω的电阻接在一电源的两端，通过电阻的电流是0.3 A ，若把30 Ω的电阻拿走，将10 Ω与60 Ω的电阻分别接在这个电源的两端，那么通过两电阻的电流分别是( ) A ． 0.9 A,0.15 A B ． 0.15 A,0.9 AC ． 0.1 A,0.6 AD ． 0.6 A,0.1 A2.如图是自动测量油箱的油量装置图．其中R ′是定值电阻，R 是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是( )A ． 油量表是电压表改装而成的B ．R 和R ′是并联的C ． 油位越高，通过R 的电流越大D ． 油位越低，R 两端的电压越小3.电阻R 1、R 2并联后接在电压不变的电源上，干路总电流为1.6 A ，若R 1＝10 Ω，通过R 2的电流为0.4 A ，则电源电压为( ) A ． 8 V B ． 12 VC ． 4 VD ． 16 V4.如图所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.5 A ，电压表的示数为6 V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.3 A ，则正确的是( )A ．R 1＝8 ΩB ．R 2＝8 ΩC ．R 1＝20 ΩD ．R 2＝20 Ω5.如图所示，闭合开关，滑动变阻器滑片向左移动过程中( )A ． 电压表示数变小，电流表示数变大B ． 电压表示数变大，电流表示数变小C．两表示数都变小D．两表示数均变大6.如图所示，把电阻R接入电源电压为6 V的电路中，电流表示数是0.3 A，如果需要让电路中的电流增大到0.8 A，可以采取的方法是()A．用一个20 Ω的电阻与R串联B．用一个12 Ω的电阻与R串联C．用一个20 Ω的电阻与R并联D．用一个12 Ω的电阻与R并联7.两个完全相同的小灯泡串联在电路中，若在其中一个小灯泡的两端测得电压为3 V，测得通过小灯泡的电流为0.3 A，则两个小灯泡发光时的电阻为()A． 10 Ω，10 ΩB． 5 Ω、10 ΩC． 20 Ω、10 ΩD． 15 Ω、15 Ω8.关于电流、电压、电阻的关系下面说法不正确的是()A．保持电阻不变时，电流跟电压成正比关系B．保持电压不变时，电流跟电阻成反比关系C．欧姆定律是研究同一段电路中I、U、R三者关系的D．一段导体两端的电压增大，通过导体的电流增大，则导体的电阻增大9.如图电源电压恒定，当变阻器的滑片向右滑动的过程中，电流表和电压表的示数()A．变大变小B．不变不变C．变小变小D．变小变大10.教室里有多盏电灯，每多开一盏，则教室内电路的()A．总电阻变大B．总电压变大C．总电流变大D．都变大11.如图所示，滑动变阻器的滑片P向右滑动时，那么()A． V示数变大，A示数变小B． V示数不变，A示数变小C． V示数不变，A示数变大D． V，A的示数都变小12.如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为1～2 A ，电压表的示数变化范围为6～9 V ，则定值电阻R 的阻值及电源电压分别为( )A ． 3 Ω 15 VB ． 6 Ω 15 VC ． 3 Ω 12 VD ． 6 Ω 12 V13.小明设计了如图所示的压力测量仪，测量仪可以反映弹簧上方金属片受到压力的大小．其中R 是滑动变阻器，R 0是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值和压力表示数变化情况正确的是( )A ． 变阻器的阻值增大，压力表示数增大B ． 变阻器的阻值减小，压力表示数减小C ． 变阻器的阻值增大，压力表示数减小D ． 变阻器的阻值减小，压力表示数增大14.用伏安法测一固定电阻的阻值，已知电流表内阻为0.2 Ω，电压表内阻为20 kΩ，待测电阻约为10 Ω，则最佳的测量电路是图中的( ) A ．B ．C ．D ．15.在“研究电流跟电压、电阻的关系”实验中，需要采用控制变量的方法，即( ) A ． 分别保持电阻不变和保持电压不变两个步骤进行实验 B ． 分别保持电流不变和保持电压不变两个步骤进行实验 C ． 分别保持电阻不变和保持电流不变两个步骤进行实验 D ． 分别保持电流不变、电阻不变、电压不变三个步骤进行实验 二、填空题(共3小题)16.表格里是“研究电流跟电压关系”的实验记录．从表中数据分析可得结论：__________一定时，___________________________.17.在“探究电流与电压、电阻的关系”时，(1)为了测量电流、电压的值，应选用的器材是__________和______________．(2)在滑动变阻器与电阻箱两种器材中，为了知道接入电路的具体电阻值，应选用________；为了连续改变电路中的电流，应选用________．(3)下列三图中，电压表的示数为__________V，电流表的示数为____________A，电阻箱的示数为________________ Ω.18.已知电阻R1＝4 Ω，把它和一个电阻R2串联后，再接到电压为4.5 V的电源上，电路中的电流为0.45 A，则R1两端的电压为________ V，R2两端的电压为________ V，R2的阻值为________ Ω.三、实验题(共3小题)19.下面是一个测未知电阻R的阻值的实验，完成以下要求：(1)请你用笔画线把图中的器材正确地连接成实验电路．(2)做第一次实验时，电流表、电压表的指数如图所示，请把读数记在下表中.(3)处理表中所记录的各次实验数据，得出待测电阻R的阻值．20.某同学在“用电压表和电流表测导体的电阻”实验中，按如图(a)所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大．闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图(b)所示的U－I图线．则被测电阻R1的电阻值为______ Ω.滑动变阻器的滑片在某一位置时，电压表的指针位置如图(c)所示(电压表所接的量程为0～3 V)，则电压表的示数为________V21.小明利用如图所示的电路做“探究通过导体的电流与导体电阻关系”的实验．他使用的器材有：两节干电池，阻值为5 Ω(R1)、10 Ω(R2)、20 Ω(R3)的定值电阻、“15 Ω 1 A”的滑动变阻器、电流表、电压表和开关各一只，导线若干．正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5 V，读出电流表的示数．①小明将用R2替换R1接入电路，接下来他应该进行的操作是______________________，读出电流表的示数．②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到 1.5 V．经检查，电路连接无误，各元件均完好．请你帮他找出一种可能的原因______________________________．③在不改变电路和器材的前提下，针对②中的问题，怎样改进该实验，请写出你的办法：____________________________________________.四、计算题(共3小题)22.如图所示，R1＝20 Ω，R2＝40 Ω，电源电压保持不变．(1)当开关S1、S2都闭合时，电流表A1的示数是0.3 A，电源电压是多少？(2)当开关S1、S2都断开时，电流表A2的示数是0.1 A，灯的电阻是多少？23.如图所示电路，电源电压保持不变，R1＝4 Ω，R2＝6 Ω.(1)开关S1断开、S2闭合时，电流表示数为1.5 A，求电源电压；(2)开关S1、S2都断开时，求电流表的示数；(3)开关S1、S2都闭合时，电流表示数为2 A，求R3的阻值．24.一段金属丝的电阻为5 Ω，接在电路中通过的电流为0.6 A，求加在这段金属丝两端的电压为多少伏？答案解析1.【答案】A【解析】电源电压的大小：U＝IR＝0.3 A×30 Ω＝9 V，将10 Ω的电阻接入时，电路中的电流：I′＝＝＝0.9 A，将60 Ω的电阻接入时，电路中的电流：I″＝＝＝0.15 A.2.【答案】C【解析】图中油量表串联在电路中，是由电流表改装而成的，故A错误．由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即通过R的电流越大，故C正确；油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R两端的电压越大，故D错误．3.【答案】B【解析】并联电路中干路电流等于各支路电流之和，通过R1的电流：I1＝I－I2＝1.6 A－0.4 A＝1.2 A，根据欧姆定律可得：U1＝I1R1＝1.2 A×10 Ω＝12 V；并联电路中各支路两端的电压相等并等于电源电压，则电源的电压U＝U1＝12 V.4.【答案】B【解析】当开关S1、S2都闭合，两电阻并联，电压表测量电源电压，电流表测量通过R1的电流，由I＝得，R1＝＝＝12 Ω；将电压表、电流表的位置互换，S1断开、S2闭合，两电阻串联，由I＝得：电路总电阻R＝＝＝20 Ω，所以根据串联电路的总电阻等于各分电阻之和可知：R2＝R－R1＝20 Ω－12 Ω＝8 Ω.5.【答案】D【解析】6.【答案】D【解析】因为电路中电流变大，所以需要并联电阻；由于并联电路中各支路互不影响，并且干路电流等于各支路电流之和，因此并联支路中的电流：I ＝0.8 A－0.3 A＝0.5 A，故并联电阻的阻值：R′＝＝＝12 Ω.7.【答案】A【解析】两灯泡完全相同，它们的电阻相等，根据欧姆定律可得，两小灯泡的电阻均为：R＝＝＝10 Ω.8.【答案】D【解析】导体中的电流在电阻不变时与导体两端的电压成正比，故A的说法正确．导体中的电流在导体两端的电压不变时与导体电阻成反比，故B的说法正确．欧姆定律的适用条件是同一段电路，所以C的说法正确．决定电阻大小的因素是导体的材料、长度、横截面积、温度，与导体两端的电压，通过导体的电流大小无关．故D错误．9.【答案】B【解析】10.【答案】C【解析】11.【答案】A【解析】滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电源电压不变，根据欧姆定律电路电流变小，加在电阻两端的电压变小，所以滑动变阻器两端的电压变大，所以 V示数变大，A 示数变小．A正确．12.【答案】C【解析】由电路图可知，电阻R与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；当电路中的电流为1 A时，电压表的示数为9 V，串联电路中各处的电流相等，且总电压等于各分电压之和，电源的电压U＝I1R＋U滑＝1 A×R＋9 V，当电路中的电流为2 A时，电压表的示数为6 V，电源的电压：U＝I2R＋U滑′＝2 A×R＋6 V，电源的电压不变，所以：1 A×R＋9 V＝2 A×R＋6 V，解得：R＝3 Ω，电源的电压U＝1 A×R＋9 V＝1 A×3 Ω＋9 V＝12 V.13.【答案】A【解析】由电路图可知，定值电阻与滑动变阻器串联，根据压力表与滑动变阻器并联可知应为电压表；当金属片受到的压力增大时，电路中的总电阻变大；根据I＝可知，电路中的电流变小；根据U＝IR可知，定值电阻两端的电压变小；根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即压力表示数变大．故选A.14.【答案】B【解析】15.【答案】A【解析】由课本实验知，在“研究电流跟电压的关系”实验中，被控制的物理量是电阻；在“研究电流跟电阻的关系”实验中，被控制的物理量是电压．故选A.16.【答案】电阻电流跟电压成正比【解析】由表中数据可知：保持电阻R＝15 Ω时，电压越来越大，电流的大小也是越来越大，而且电压与电流的比值都等于15，因此在电阻一定时，电流跟电压成正比．17.【答案】(1)电流表电压表(2)电阻箱滑动变阻器(3)2.9 V0.26 A 3 608 Ω【解析】(1)测量电压用电压表，测量电流用电流表．(2)在滑动变阻器与电阻箱两种器材中，为了知道接入电路的具体电阻值，应选用电阻箱；为了连续改变电路中的电流，应选用滑动变阻器．(3)电压表的使用量程是0～3 V，每一个大格代表1 V，每一个小格代表0.1 V，电压表的示数是2.9 V.(4)电流表的使用量程是0～0.6 A，每一个大格代表0.2 A，每一个小格代表0.02 A，电压表的示数是0.26 A.(5)电阻箱接入电路的阻值＝(3×1 000＋6×100＋0×10＋8×1) Ω＝3 608 Ω.18.【答案】1.8 2.76【解析】串联电路中，电流处处相等，I1＝I＝0.45 A．R1两端的电压：U1＝R1I1＝4 Ω×0.45 A＝1.8 V；R2两端的电压U2＝U－U1＝4.5 V－1.8 V＝2.7 V；R2的阻值为：R2＝＝＝6 Ω.19.【答案】(1)如图：(2)(3)5.21 Ω.【解析】(1)连好串联电池组，将电流表、滑动变阻器、电阻串联起来，电压表与电阻并联，根据测量数据，电压表可选择0～3 V量程，电流表选择0～0.6 A量程，滑动变阻器要接一上一下；(2)由图知，电流表的量程为0～0.6 A，分度值为0.02 A，示数为0.3 A；电压表的量程为0～3 V，分度值为0.1 V，示数为1.6 V；(3)由第一组数据知，R1＝＝≈5.33 Ω；由第二组数据知，R2＝＝≈5.29 Ω；由第三组数据知，R3＝＝＝5 Ω；所以R＝＝≈5.21 Ω.20.【答案】8 1.6【解析】21.【答案】①移动滑动变阻器滑片使R2两端的电压为1.5 V②滑动变阻器最大阻值过小(或定值电阻两端的电压过小；电源电压过大)③保持定值电阻两端的电压为2 V不变【解析】①用R2替换R1接入电路，接下来他应该进行的操作是：移动滑动变阻器滑片使R2两端的电压为1.5 V.②用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5 V，可能是滑动变阻器最大阻值太小，滑动变阻器分压太小，使电阻R3两端的电压过大造成的；或是由于定值电阻两端的电压太小造成的；或是电源电压太大．③在不改变电路和器材的前提下，针对②中的问题，改进的方法是：适当提高定值电阻两端的电压，如：保持定值电阻两端的电压为2 V不变．22.【答案】解：(1)当开关S1、S2都闭合时，R1与L并联，电流表A1测R1支路的电流，因并联电路中各支路两端的电压相等，所以，由I＝可得，电源的电压：U＝I1R1＝0.3 A×20 Ω＝6 V；(2)当开关S1、S2都断开时，L与R2串联，电流表A2测电路中的电流，电路中的总电阻：R＝＝＝60 Ω，因串联电路中总电阻等于各分电阻之和，所以，灯泡的电阻：R L＝R－R2＝60 Ω－40 Ω＝20 Ω.答：(1)电源电压是6 V；(2)灯的电阻是20 Ω.【解析】(1)当开关S1、S2都闭合时，R1与L并联，电流表A1测R1支路的电流，根据并联电路的电压特点和欧姆定律求出电源的电压；(2)当开关S1、S2都断开时，L与R2串联，电流表A2测电路中的电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出灯的电阻．23.【答案】解：(1)电源电压为U＝IR1＝1.5 A×4 Ω＝6 V；(2)开关S1、S2都断开时，R1、R2串联，电路中的电流为I＝＝＝0.6 A，即电流表的示数为0.6 A；(3)开关S1、S2都闭合时，R2被短路，电路为R1、R3并联，因R1两端的电压不变，所以通过R1的电流为I1＝1.5 A，通过R3的电流为I3＝2 A－1.5 A＝0.5 A，R3的阻值为R3＝＝＝12 Ω.答：电源电压为6 V；电流表的示数为0.6 A；R3的阻值为12 Ω.【解析】(1)由电路图可知，开关S1断开、S2闭合时，电路为R1的简单电路，根据欧姆定律求出电源的电压；(2)开关S1、S2都断开时，R1、R2串联，根据电阻的串联特点求出总电阻，根据欧姆定律求出电路中的电流；(3)开关S1、S2都闭合时，R2被短路，电路为R1、R3并联，根据并联电路的电流特点求出通过R3的电流，再根据欧姆定律求出R3的阻值．24.【答案】解：由题知，金属丝电阻R＝5 Ω，通过的电流I＝0.6 A，由I＝可得金属丝两端电压：U＝IR＝0.6 A×5 Ω＝3 V.答：加在这段金属丝两端的电压为3 V.【解析】根据已知条件，由欧姆定律计算金属丝两端电压．。

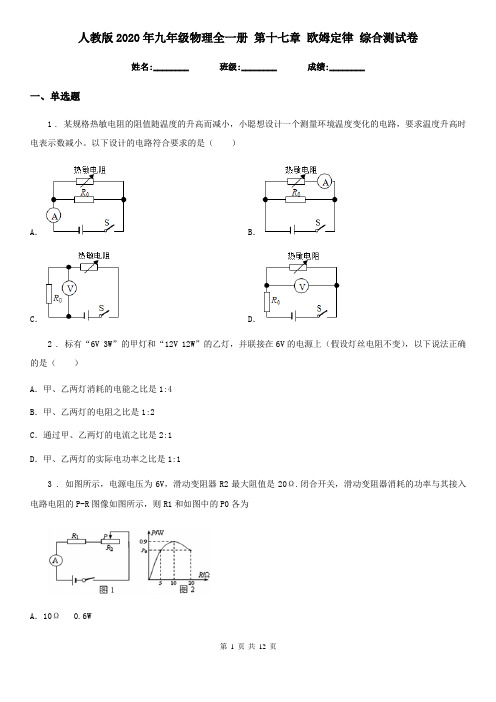

人教版2020年九年级物理全一册第十七章欧姆定律综合测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 某规格热敏电阻的阻值随温度的升高而减小，小聪想设计一个测量环境温度变化的电路，要求温度升高时电表示数减小。

以下设计的电路符合要求的是（）A．B．C．D．2 . 标有“6V 3W”的甲灯和“12V 12W”的乙灯，并联接在6V的电源上（假设灯丝电阻不变），以下说法正确的是（）A．甲、乙两灯消耗的电能之比是1:4B．甲、乙两灯的电阻之比是1:2C．通过甲、乙两灯的电流之比是2:1D．甲、乙两灯的实际电功率之比是1:13 . 如图所示，电源电压为6V，滑动变阻器R2最大阻值是20Ω.闭合开关，滑动变阻器消耗的功率与其接入电路电阻的P-R图像如图所示，则R1和如图中的P0各为A．10Ω 0.6WB．10Ω 0.8WC．20Ω 0.6WD．20Ω 0.8W4 . 如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是A．电压表示数变大，电压表与电流表示数之比变小B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大5 . 街上的路灯总是同时亮、同时熄灭，有时损坏了一盏，其它路灯也会亮，由此可以判断路灯之间的联接方式是（）A．串联或并联B．串联C．并联D．不能确定6 . 如图所示，是电阻甲和乙的U—I图像，下列说法中正确的是（）A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为12V时，R乙=12ΩC．甲、乙串联工作，当电路电流为0.6A时，电源电压为6VD．甲、乙并联工作，当电源电压为7V时，干路总电流为1.4A7 . 下面是初中物理中的几个研究实例：①研究电流时，把电流比作水流；②研究利用杠杆是否省力时，不计杠杆质量；③学习内能时，用运动的小球具有动能来类比做无规则运动的分子也具有动能；④研究动能与速度的关系时，让物体的质量保持不变．其中，采用了相同研究方法的是A．①和②B．①和③C．①和④D．③和④8 . 当将滑动变阻器的滑片P向右移动时．如图中的哪一种连接方法可使变阻器连入电路部分的电阻增大A．B．C．D．9 . 图象法是研究物理规律的好方法，下列叙述中与图象不相符的是A．电阻一定时，电流与电压的关系B．同种物质的质量与体积的关系C．物体吸收的热量与比热容的关系D．浸在水中的物体受到的浮力与排开水的体积的关系10 . 小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω，电路各部分均接触良好．物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离．开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5V和0.2A．由此可知A．电阻丝的总电阻为7.5ΩB．当电压表示数为2V时，物体M向左移动了5cmC．当电压表示数为1V时，物体M向左移动了5mD．若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离20cm二、多选题11 . 在“探究电流与电阻的关系”实验中，利用如图甲所示电路，得到图乙所示的电流随电阻变化的图像。

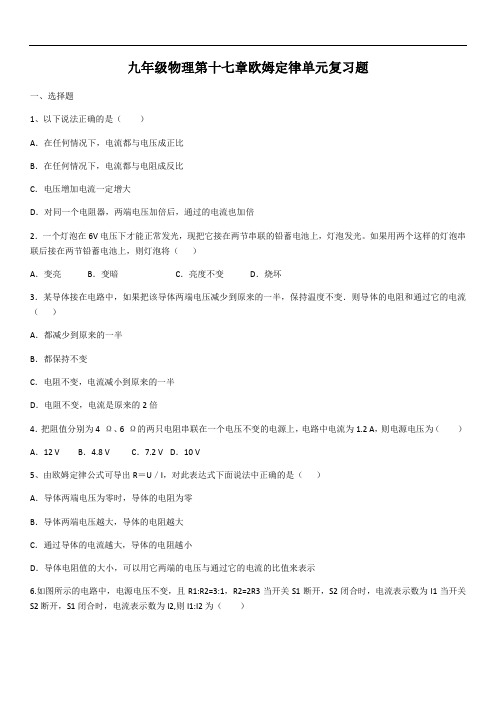

九年级物理第十七章欧姆定律单元复习题一、选择题1、以下说法正确的是（）A．在任何情况下，电流都与电压成正比B．在任何情况下，电流都与电阻成反比C．电压增加电流一定增大D．对同一个电阻器，两端电压加倍后，通过的电流也加倍2．一个灯泡在6V电压下才能正常发光，现把它接在两节串联的铅蓄电池上，灯泡发光。

如果用两个这样的灯泡串联后接在两节铅蓄电池上，则灯泡将（）A．变亮B．变暗C．亮度不变D．烧坏3．某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体的电阻和通过它的电流（）A．都减少到原来的一半B．都保持不变C．电阻不变，电流减小到原来的一半D．电阻不变，电流是原来的2倍4．把阻值分别为4 Ω、6 Ω的两只电阻串联在一个电压不变的电源上，电路中电流为1.2 A，则电源电压为（）A．12 V B．4.8 V C．7.2 V D．10 V5、由欧姆定律公式可导出R＝U／I，对此表达式下面说法中正确的是（）A．导体两端电压为零时，导体的电阻为零B．导体两端电压越大，导体的电阻越大C．通过导体的电流越大，导体的电阻越小D．导体电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示6.如图所示的电路中，电源电压不变，且R1:R2=3:1，R2=2R3当开关S1断开，S2闭合时，电流表示数为I1当开关S2断开，S1闭合时，电流表示数为I2,则I1:I2为（）A .2:1B 1:2C 7:8D 8:77.如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是（）A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等8．为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（）9．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（）10、如图所示的是某种光电计数器的原理示意图，电源电压保持不变，其中R1为可变电阻，其电阻值随着光照亮度的增大而减小，R2为定值电阻，A、B两点间接上信号处理系统，当处理系统每获得一次高电压时就计数一次．下列关于光电计数器的分析正确的是（）A．光线未照射R1时，使R1两端的电压变大；信号处理系统计数B．光线未照射R1时，使R1两端的电压变小；信号处理系统计数C．光线照射到R1时，使R1两端的电压变大；信号处理系统计数D．光线照射到R1时，使R1两端的电压变小；信号处理系统计数11．如图所示的电路中，电源电压不变，当开关闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U乙＝5∶3；当开关断开，甲、乙两表都为电流表时，两表的示数之比I甲∶I乙是（）A．2∶5B．3∶5 C．2∶3D．5∶212．在如图所示的电路中，电源电压保持不变。

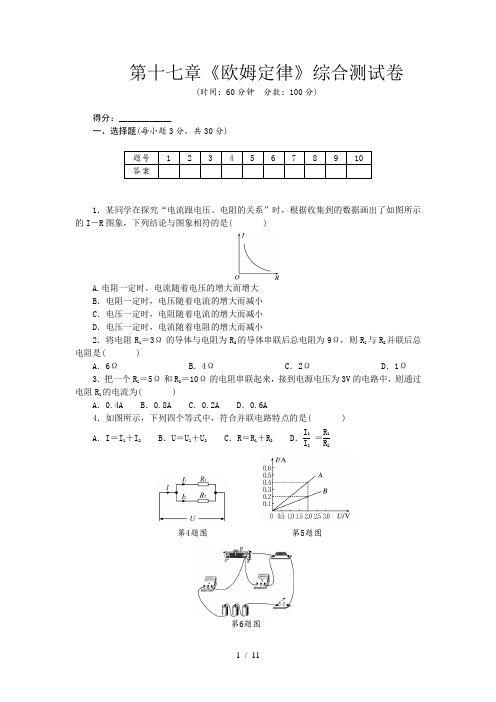

第十七章《欧姆定律》综合测试卷(时间：60分钟 分数：100分)得分：____________一、选择题(每小题3分，共30分)题号 1 2 3 4 5 6 7 8 9 10 答案1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I －R 图象，下列结论与图象相符的是( )A.电阻一定时，电流随着电压的增大而增大 B ．电阻一定时，电压随着电流的增大而减小 C ．电压一定时，电阻随着电流的增大而减小 D ．电压一定时，电流随着电阻的增大而减小2．将电阻R 1＝3Ω的导体与电阻为R 2的导体串联后总电阻为9Ω，则R 1与R 2并联后总电阻是( )A ．6ΩB ．4ΩC ．2ΩD ．1Ω 3．把一个R 1＝5Ω和R 2＝10Ω的电阻串联起来，接到电源电压为3V 的电路中，则通过电阻R 1的电流为( )A ．0.4AB ．0.8AC ．0.2AD ．0.6A4．如图所示，下列四个等式中，符合并联电路特点的是( )A ．I ＝I 1＋I 2B ．U ＝U 1＋U 2C ．R ＝R 1＋R 2D ．I 1I 2 ＝R 1R 2第4题图第5题图第6题图5．张华同学在“探究通过导体的电流与其两端电压的关系”的实验时，将记录的实验数据通过整理作出了如图所示的图象。

分析图象得出的下列说法错误的是( ) A．通过导体A的电流与其两端的电压成正比B．导体A和B的电阻之比为1∶2C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD．将导体A和B串联时，通过导体A的电流为0.4A，则导体B两端电压为2.0V6．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是( )A．电压表示数变大，电流表示数变大 B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大 D．电压表示数变大，电流表示数变小7．将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A。

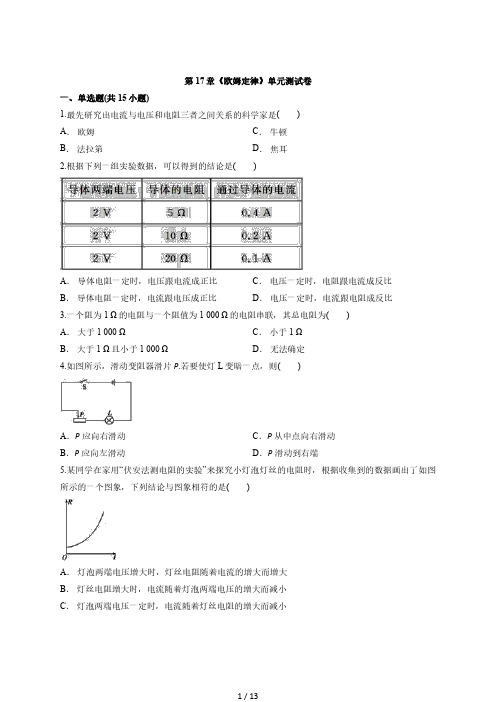

第17章《欧姆定律》单元测试卷一、单选题(共15小题) 1.最先研究出电流与电压和电阻三者之间关系的科学家是( ) A ． 欧姆 B ． 法拉第C ． 牛顿D ． 焦耳2.根据下列一组实验数据，可以得到的结论是( )A ． 导体电阻一定时，电压跟电流成正比B ． 导体电阻一定时，电流跟电压成正比C ． 电压一定时，电阻跟电流成反比D ． 电压一定时，电流跟电阻成反比3.一个阻为1 Ω的电阻与一个阻值为1 000 Ω的电阻串联，其总电阻为( ) A ． 大于1 000 ΩB ． 大于1 Ω且小于1 000 ΩC ． 小于1 ΩD ． 无法确定4.如图所示，滑动变阻器滑片P .若要使灯L 变暗一点，则( )A ．P 应向右滑动B ．P 应向左滑动C ．P 从中点向右滑动D ．P 滑动到右端5.某同学在家用“伏安法测电阻的实验”来探究小灯泡灯丝的电阻时，根据收集到的数据画出了如图所示的一个图象，下列结论与图象相符的是( )A ． 灯泡两端电压增大时，灯丝电阻随着电流的增大而增大B ． 灯丝电阻增大时，电流随着灯泡两端电压的增大而减小C ． 灯泡两端电压一定时，电流随着灯丝电阻的增大而减小D ． 电流一定时，灯丝电阻随着灯泡两端电压的增大而增大6.如图所示电路中，两个电阻的阻值都是20 Ω，电压表 V 1的示数为2 V ，下列说法不正确的是( )A ． 通过R 1的电流为0.1 AB ． 电压表 V 2的读数为2 VC ． 电压表 V 2的读数为4 VD ． 通过R 2的电流为0.1 A7.关于电流、电压和电阻，下列说法正确的是( ) A ． 只要将导体连入电路，电路中就有电流 B ． 导体中通过的电流越大，它的电阻越小 C ． 有电流通过的小灯泡，其两端不一定有电压 D ． 导体两端电压越大，通过该导体的电流就越大8.某同学设计了测量某定值电阻的阻值实验，并记录了多组电压表和电流表的读数，则该同学所连接的电路可能是( )A ．B ．C ．D ．9.一个定值电阻两端电压由2 V 增大到4 V 时，通过该电阻的电流增加了0.1 A ，若将该电阻接到10 V 电源上，则通过它的电流是( ) A ． 0.3 A B ． 0.4 AC ． 0.6 AD ． 0.5 A10.在如图所示的电路中，电源电压不变．开关S 闭合后，移动滑片P ，改变滑动变阻器接入电路的阻值，使电压表的示数从6 V 变化到2 V ，同时观察到电流表的示数从0.5 A 变化到1 A ，则定值电阻R 0的阻值为( )A ． 4 ΩB ． 6 ΩC ． 8 ΩD ． 18 Ω11.将阻值分别为10 Ω和100 Ω的两个电阻并联后，其总电阻为( ) A ． 等于10 ΩB ． 大于10 Ω小于100 ΩC ． 大于100 ΩD ． 小于10 Ω12.在“伏安法测电阻”的实验中，如果被测电阻大约为80 Ω，选用的电源电压为1.5 V ，选用的电流表量程为0.6 A ，对于电流表和电源电压的选择，下列说法中正确的是( ) A ． 电源选择错误，因此会烧坏电源 B ． 电流表量程不合适，因此电流表无示数C ． 电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大D ． 电流表量程选择错误，读数误差较大13.串联电路随着用电器的个数增加，其总电阻( ) A ． 变大 B ． 变小C ． 不变D ． 无法判断14.如图所示，把电阻R 接入电源电压为6 V 的电路中，电流表示数是0.3 A ，如果需要让电路中的电流增大到0.8 A ，可以采取的方法是( )A ． 用一个20 Ω的电阻与R 串联B ． 用一个12 Ω的电阻与R 串联C ． 用一个20 Ω的电阻与R 并联D ． 用一个12 Ω的电阻与R 并联15.如图所示，电源电压不变，当开关S 和S 1闭合后，电流表的示数是1 A ，当开关S 闭合S 1断开时，电流表示数是0.6A ，电阻R 1与电阻R 2的阻值之比是( )A ． 3∶2B ． 2∶3C ． 5∶3D ． 3∶5二、填空题(共3小题)16.阻值为12 Ω的电灯正常工作时，电压为6 V ；若把它接在电压为8 V的电源上使用，需要给它串联一个阻值为__________ Ω的电阻，此时电路中的电流是________A.17.在伏安法测电阻的实验中，实验原理是 __________.在实验中，连接电路时开关应 ________.实验时，靠改变 ________所在位置，记录几组数据，分别算出电阻，最后算出 ________作为被测电阻的阻值．18.如图所示电路中，A 、B 两端电压U ＝8 V ，且保持不变，如果R 2两端电压U 2＝2 V ，R 1＝4 Ω，那么通过R 1的电流是________A ．若要通过它的电流为0.4 A ，必须把导体两端电压调到__________．三、实验题(共3小题)19.如图1电路所示，在测量电阻的实验中，R 为镍铬丝，滑动变阻器R 1的阻值范围为0～10 Ω. 请回答下列问题：(1)用符号在电路图中把安培表和伏特表表示出来．(2)移动滑动变阻器的滑片P ，主要是改变________．(选填下列选项代号) ①电池的电压 ②R ′两端的电压③R 的阻值④通过R 的电流强度(3)R 两端的电压，最大为_______V .(4)在这个实验中，最好选用量程为________的伏特表．(选填下列选项代号) ①100 mV ②1 V ③3 V ④15 V(5)根据以上的结论(R 约为3 Ω)，用笔画线代替导线把图2的元件连成电路．(画线不要交叉，元件位置不要移动)20.小明欲测量一个阻值标识模糊的定值电阻，图甲所示是他设计的测量电路，图乙是未完成连接的实验电路．(1)请你按照电路图，用笔画线代替导线，帮助小明把滑动变阻器和电压表正确连入图乙所示的实验电路．丙(2)小明将电路连接正确后，闭合开关，调节变阻器的滑片，按照正确的操作测得数据如表所示．根据表中数据，第5次测量的电阻值R5＝________ Ω(3)图丙中已经把前4次测得的电压U和电流I的值对应点描出，请你在图丙中补描出第5次测量的电压U和电流I值对应的点A，并依据所描的点在图丙中作出该定值电阻的U－I图象．21.在探究“电阻不变时，导体的电流跟电压的关系”实验中：已知定值电阻R＝5 Ω.(1)小明连接好如图1所示的实验电路，在闭合开关前，他又仔细检查了电路，发现还有两个仪器需要调节：①__________________；②________________________________；(2)请根据图1的实物电路，将图2的实验电路图补充完整：(3)下表是实验小组的测量记录，分析可知第________次实验记录的电流数据是错误的；(4)剔除错误数据后，请在图3中画出电阻不变时，电流随电压变化的图象．四、计算题(共3小题)22.如图所示的电路中，电阻R1的阻值为20 Ω，电源电压不变．当S1、S2断开，S3闭合时，电流表的示数为0.45 A；S1断开，S2、S3闭合时，电流表的示数为0.75 A．求：(1)电源电压为多少？(2)R2的阻值为多少？(3)S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？23.某课外活动小组需要对两个定值电阻R1、R2和一只滑动变阻器R3的电阻进行测量，将这些元件连成如图所示的电路．闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2 A，电压表的示数为2 V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6 V，电流表的示数为0.9 A．求：(1)R1的阻值是多少？(2)滑动变阻器的最大阻值R3是多少？(3)R2的阻值是多少？24.如图所示电路中，已知电源电压为12 V且保持不变，R1＝20 Ω，当开关闭合后，电流表的示数为0.4 A则电压表的示数为________；电阻R2的阻值为______．答案解析1.【答案】A【解析】最先研究电流与电压、电阻并得出三者之间关系的科学家是欧姆，故选A.2.【答案】D【解析】由表中数据可知，导体两端的电压是 2 V(一定的)，而导体中的电流是随着电阻的增大而减小，进一步定量的分析，还可以发现导体中的电流与导体的电阻成反比．故选D.3.【答案】A【解析】因为串联电路的总电阻等于各部分电阻之和，因此大于较大的一个电阻的阻值．故选A.4.【答案】B【解析】由图可知：灯泡和滑动变阻器串联，当滑动变阻器的滑片向左移动时，由I＝可知，电路中的电阻增大时，电流减小，使灯泡的亮度变暗；故选B.5.【答案】A【解析】由图示R－I图象可知，随灯泡电流I的增大，灯丝电阻R增大；由I＝，得U＝IR，可知，随电流I、电阻R的增大，灯泡两端电压增大，故A正确，B错误；由图象可知：一定的电流对应着一定的电阻，由U＝IR知，电压一定，电流与电阻确定，故C、D错误．6.【答案】B【解析】R1、R1串联，所以I2＝I1＝＝＝0.1 A，U2＝I2R2＝0.1 A×20 Ω＝2 V，U＝U1＋U2＝2 V＋2 V＝4 V，即：电压表 V2的示数为4 V．则B错误7.【答案】D【解析】A项导体接入电路，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，该选项错误；B项当导体两端电压一定时，导体中通过的电流越大，说明它的电阻越小，题中没有“电压一定”这个条件，该选项错误；C项电压是形成电流的首要条件，小灯泡有电流通过，则小灯泡两端一定有电压，该选项错误；D项电阻一定时，其电压越大，通过的电流越大，题中“导体、该导体”的字眼就说明了电阻一定，因此该选项正确．8.【答案】B【解析】A图中的电压表测得是滑动变阻器两端的电压，当滑动变阻器连入的阻值变大时，电压表示数变大，而电流表示数变小，与表格提供数据规律不一致，故不符合题意；B图中的电压表测得是定值电阻两端的电压，当电压表示数变大时，电流表示数也变大，且比值不变，故符合题意；C、D图电压表测电源的电压，示数不变，故不符合题意．9.【答案】D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从2 V增加到4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选D.10.【答案】C【解析】由电路图可知，R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流；由题干可知：当电压表的示数为6 V时，电路中的电流为0.5 A，则电源的电压U＝6 V＋0.5 A×R0；当电压表的示数为2 V时，电路中的电流为1 A，则电源的电压U＝2 V＋1 A×R0；电源的电压不变，所以：6 V＋0.5 A×R0＝2 V＋1 A×R0，解得：R0＝8 Ω.11.【答案】D【解析】因为并联电路电阻的关系为：＝＋，所以并联电路的总电阻小于任一支路的电阻，即小于各支路中最小的电阻，故总电阻一定小于10 Ω.12.【答案】C【解析】当滑动变阻器接入电路中的电阻为0时，电路中的最大电流：I＝＝＝0.01 875 A.所以，在“伏安法”测电阻的实验中，电源选择不当，造成通过电阻的电流太小，电流表的指针偏转角度太小，误差太大．故选C.13.【答案】A【解析】当串联电路随着用电器的个数增加时，相当于增长了电阻的长度，长度越长电阻越大，所以总阻值也会变大．14.【答案】D【解析】因为电路中电流变大，所以需要并联电阻；由于并联电路中各支路互不影响，并且干路电流等于各支路电流之和，因此并联支路中的电流：I ＝0.8 A－0.3 A＝0.5 A，故并联电阻的阻值：R′＝＝＝12 Ω.15.【答案】A【解析】由电路图可知，当开关S和S1闭合后，电流表测干路电流，I1＋I2＝1 A 当开关S闭合S1断开时，电流表测R1支路电流：I2＝0.6 A，则I1＝0.4 A，两开关都闭合时，两电阻并联，电阻两端电压U相等，两电阻阻值之比：＝＝＝＝，故A正确．16.【答案】40.5【解析】由题意可知，灯泡L与电阻R串联，因串联电路中总电压等于各分电压之和，且灯泡正常发光，所以，串联电阻两端的电压：UR＝U－U L＝8 V－6 V＝2 V，因串联电路中各处的电流相等，所以，电路中的电流：I＝I L＝＝＝0.5 A，串联电阻的阻值：R＝＝＝4 Ω.17.【答案】欧姆定律或R＝断开滑片平均值【解析】18.【答案】1.5 2.12 V【解析】根据串联电路电压规律可得：U1＝U－U2＝8 V－2 V＝6 V；则通过R1的电流：I1＝＝＝1.5 A；因为串联电路电流处处相等，所以I2＝I1则R2＝＝≈1.3 Ω；若通过R1的电流为I′＝0.4 A，则R1两端的电压：U1′＝I′R1＝0.4 A×4 Ω＝1.6 V；R2两端的电压：U2′＝I′R2＝0.4 A×1.3 Ω＝0.52 V；此时导体两端的总电压：U′＝U1′＋U2′＝1.6 V＋0.52 V＝2.12 V.19.【答案】(1)(2)④(3)1.5(4)③(5)【解析】(1)与电阻并联的是电压表；与电阻串联的是电流表；(2)滑动变阻器的主要作用是改变电阻两端的电压和通过R的电流，所以④正确；(3)因为电源电压为1.5 V，当滑动变阻器电阻为零时，电阻两端的电压最大，为1.5 V；(4)电阻两端的最大电压为1.5 V，所以应选用③.20.【答案】(1)(2)10(3)如图【解析】(1)根据“电流流向法”，由电路图甲知，电流从电源正极出发，依次串联定值电阻、电流表、滑动变阻器、开关，回到电源负极，再将电压表并联在定值电阻两端，由实验数据知电压表示数小于3 V，可使用0～3 V量程；(2)由表格数据可知，第5次测量中定值电阻两端电压为2.8 V，通过的电流为0.28 A，由欧姆定律可得第5次测量的电阻值：R5＝＝＝10 Ω；(3)由第5次测量数据在图象中描出对应的点，连线画出其图象．21.【答案】(1)开关应断开滑片应移至最右端(2)(3)3(4)【解析】(1)在连接电路时，开关应处于断开状态；滑动变阻器的下面接了左边的接线柱，所以在闭合开关前，应将滑动变阻器的滑片移至最右端，使其阻值最大；(2)实物图中的滑动变阻器的滑片向右移动时电阻变大．(3)由图可知，电流表的量程为0～0.6 A，故第3组数据是错误的；(4)根据表格中的数据，在坐标轴中找出对应的点，然后连线可得．22.【答案】解：(1)当S1、S2断开，S3闭合时，R2断路．I1＝0.45 A，则由欧姆定律可得到电源电压U＝I1R1＝0.45 A×20 Ω＝9 V；(2)当S1断开，S2、S3闭合时，R1、R2并联，R2的电流：I2＝I－I1＝0.75 A－0.45 A＝0.3 A；R2＝＝＝30 Ω；(3)当S2、S3断开，S1闭合时，R1、R2串联电路电流：I＝I1＝I2＝；R1的两端的电压：U1＝I1R1＝R1＝×20 Ω＝3.6 V；答：(1)电源电压为9 V; (2)R2的阻值为30 Ω；(3)R1两端的电压约为3.6 V.【解析】(1)当S1、S2断开，S3闭合时，R2断路，由欧姆定律可得出电源电压；(2)当S1断开，S2、S3闭合时，R1、R2并联，则由并联电路的电流规律可得出流过R2的电流，则由欧姆定律可得出R2的阻值；(3)S2、S3断开，S1闭合时，两电阻串联，由欧姆定律可得出电路中电流，则再由欧姆定律可得出R1两端的电压．23.【答案】解：(1)当闭合S1，断开S2时，此时电压表测的是电阻R1两端的电压，电流表测的是通过电阻R1的电流，根据欧姆定律的变形公式可知，R1＝＝＝10 Ω；答：R1的阻值10 Ω；(2)若将S1、S2都闭合，将滑动变阻器的阻值调到零时，电压表的示数是6 V，此时电压表示数等于电源电压，在闭合S1，断开S2时，滑动变阻器与定值电阻R1是串联的，所以滑动变阻器的电压为U3＝6 V－2 V＝4 V，根据欧姆定律的变形公式可知，R3＝＝＝20 Ω；答：滑动变阻器的最大阻值是20 Ω；(3)S1、S2都闭合，将滑动变阻器的阻值调到零时，电压表的示数是6 V，电流表的示数是0.9 A；此时通过R1的电流I1＝＝＝0.6 A；所以通过R2的电流为I2＝0.9 A－0.6 A＝0.3 A；所以R2＝＝＝20 Ω；答：R2的阻值是20 Ω.【解析】解决本题的关键是知道电流表测的是干路电流，电压表测的是R1、R2两端的电压，利用欧姆定律可以求解．24.【答案】4 V10 Ω【解析】由电路图可知，两电阻串联，电压表测电阻R2两端的电压，电流表测电路中的电流．根据欧姆定律可得，R1两端的电压：U1＝IR1＝0.4 A×20 Ω＝8 V，串联电路中总电压等于各分电压之和，电阻R2两端的电压即电压表的示数：U2＝U－U1＝12 V－8 V＝4 V；电阻R2的阻值：R2＝＝＝10 Ω。

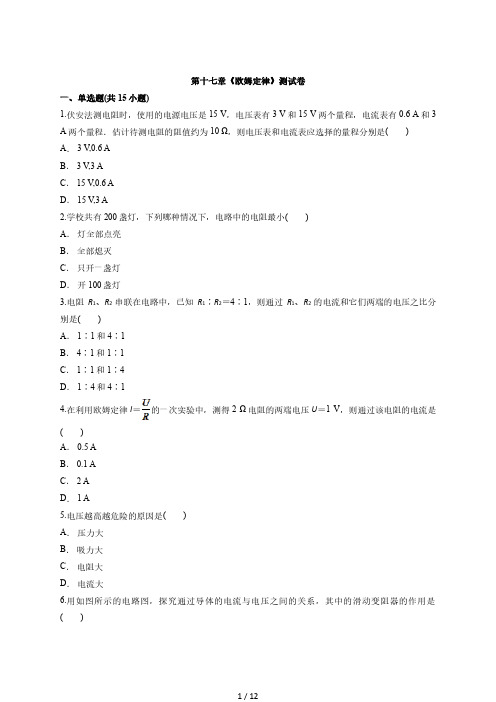

第十七章《欧姆定律》测试卷一、单选题(共15小题)1.伏安法测电阻时，使用的电源电压是15 V，电压表有3 V和15 V两个量程，电流表有0.6 A和3 A两个量程．估计待测电阻的阻值约为10 Ω，则电压表和电流表应选择的量程分别是()A． 3 V,0.6 AB． 3 V,3 AC． 15 V,0.6 AD． 15 V,3 A2.学校共有200盏灯，下列哪种情况下，电路中的电阻最小()A．灯全部点亮B．全部熄灭C．只开一盏灯D．开100盏灯3.电阻R1、R2串联在电路中，已知R1∶R2＝4∶1，则通过R1、R2的电流和它们两端的电压之比分别是()A． 1∶1和4∶1B． 4∶1和1∶1C． 1∶1和1∶4D． 1∶4和4∶14.在利用欧姆定律I＝的一次实验中，测得2 Ω电阻的两端电压U＝1 V，则通过该电阻的电流是()A． 0.5 AB． 0.1 AC． 2 AD． 1 A5.电压越高越危险的原因是()A．压力大B．吸力大C．电阻大D．电流大6.用如图所示的电路图，探究通过导体的电流与电压之间的关系，其中的滑动变阻器的作用是()A．多次实验，求平均值，使实验结果更加准确B．多次实验，取多组数据，寻找规律C．保持电路中电阻不变D．保持电路中的电流不变7.根据部分电路欧姆定律，下列判断正确的有()A．导体两端的电压越大，电阻就越大B．导体中的电流越大，电阻就越小C．由I＝，可知，通过一段导体的电流跟加在它两端的电压成正比D．比较几只电阻的I－U图象可知，电流变化相同时，电压变化较小的图象是属于阻值较大的那个电阻的8.从欧姆定律可导出R＝，下列说法正确的是()A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变9.如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为1～2 A，电压表的示数变化范围为6～9 V，则定值电阻R的阻值及电源电压分别为()A． 3 Ω15 VB． 6 Ω15 VC． 3 Ω12 VD． 6 Ω12 V10.电阻R1、R2串联时的总电阻为20 Ω，则并联时的总电阻()A．一定小于5 ΩB．一定小于或等于5 ΩC．一定大于5 Ω小于10 ΩD．一定大于10 Ω11.如图所示的电阻箱接入电压为21 V的电路中，这时通过电阻箱的电流强度为()A． 2.1 AB． 5.25 AC． 3 AD．无法确定12.欧姆定律的数学表达公式是()A．I＝B．R＝C．U＝IRD．I＝13.如图所示电路，闭合后滑动变阻器的滑片向左移动，以下说法正确的是()A． A示数变大，V示数变小B． A示数变大，V示数变大C． A示数变小，V示数变小D． A示数变小，V示数变大14.如图所示，电源电压保持不变，滑动变阻器上均标有“2 A20 Ω”字样，通过哪些电路图可测出Rx的阻值()A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙15.一个阻值为20 Ω的电阻，测得通过它的电流为 5 A，那么此时加在这个电阻两端的电压是()A． 4 VB． 10 VC． 0.25 VD． 100 V二、填空题(共3小题)16.R1＝30 Ω，R2＝50 Ω的两个电阻并联后接入电压15 V的电路中，则这两个电阻两端的电压之比U1∶U2＝__________，电流之比I1∶I2＝________，通过R2的电流是________A.17.如图所示，当闭合开关S后，当滑动变阻器的滑片在中点时，电流表的示数为0.45 A，电压表的示数为4.5 V；当滑片在最右端时，电流表的示数为0.3 A；则滑动变阻器的最大阻值是________ Ω，电源电压是________ V.18.两个电阻并联，总电阻__________其中任何一个电阻(选填“大于”、“小于”或“等于”)．三、实验题(共3小题)19.某同学在“用电压表和电流表测导体的电阻”实验中，按如图(a)所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连入电路的阻值最大．闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图(b)所示的U－I图线．则被测电阻R1的电阻值为______ Ω.滑动变阻器的滑片在某一位置时，电压表的指针位置如图(c)所示(电压表所接的量程为0～3 V)，则电压表的示数为________V20.某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、__________和____________．讨论得到了可以通过改变电池的节数从而改变___________________．(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱．(2)小组共同设计记录电流I与电压U的表格.(3)请按电路图将图乙的器材连接好．(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线．(5)由图线A可以得到：______________________________.21.如图所示是研究电流跟电压、电阻关系的实验电路图，请你在“○”内填上合适的电表．表一、表二记录的是实验数据，分析表一数据可得出结论：_______________________；分析表二数据可得出结论：______________________________________________________.四、计算题(共3小题)22.一个定值电阻，给它两端加2 V电压时，通过它的电流是0.25 A，现在给它两端加23 V电压，能否使用量程为3 A的电流表测量通过它的电流？23.某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重量，其原理结构如图所示．图中A为金属片，B为金属板，R1＝24 Ω，R2是最大值为72 Ω的滑动变阻器，电源电压为12 V不变．问：(1)图中的重量表应该用什么电表改装？R1的主要作用是什么？(2)当称量物体重量达到最大值时，R2两端的电压是多少？24.如图所示电路，电源电压为6 V，当S断开时，电流表的示数为1 A；S闭合时，电流表的读数为1.5安．求：(1)电阻R1的阻值．(2)电阻R2的阻值．答案解析1.【答案】D【解析】电源的电压为15 V，当滑动变阻器接入电路的电阻最小时，电阻分得的电压最大为15 V，所以电压表选0～15 V的量程；根据欧姆定律可得，通过待测电阻的电流最大约为：I＝＝＝1.5 A，所以电流表选0～3 A的量程．故选D.2.【答案】A【解析】3.【答案】A【解析】串联电路中各处的电流相等，电阻R1、R2串联在电路中时，通过它们的电流之比为1∶1，由欧姆定律得：＝＝＝.4.【答案】A【解析】根据欧姆定律可得，通过该电阻的电流：I＝＝＝0.5 A．故选A.5.【答案】D【解析】人体的电阻一定，人接触的电压越高时，根据欧姆定律I＝可知，通过人体的电流就会很大，就会有危险．6.【答案】B【解析】7.【答案】C【解析】导体电阻由导体材料、长度、横截面积决定，与导体两端的电压和通过导体的电流无关，故A、B错误．由欧姆定律可知，通过一段导体的电流跟加在它两端的电压成正比，与电阻成反比，故C正确．由欧姆定律可知，几只电阻的I－U图象可知，电流变化相同时，电压变化较小的图象是属于阻值较小的那个电阻，故D错误．8.【答案】D【解析】电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，D正确．9.【答案】C【解析】由电路图可知，电阻R与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；当电路中的电流为1 A时，电压表的示数为9 V，串联电路中各处的电流相等，且总电压等于各分电压之和，电源的电压U＝I1R＋U滑＝1 A×R＋9 V，当电路中的电流为2 A时，电压表的示数为6 V，电源的电压：U＝I2R＋U滑′＝2 A×R＋6 V，电源的电压不变，所以：1 A×R＋9 V＝2 A×R＋6 V，解得：R＝3 Ω，电源的电压U＝1 A×R＋9 V＝1 A×3 Ω＋9 V＝12 V.10.【答案】B【解析】根据串联电阻规律：串联的总电阻比任何一个分电阻的阻值都大，由于两电阻串联的总电阻等于20 Ω，因此分电阻中较小电阻的最大值为10 Ω，所以它们并联后的总电阻一定小于或等于5 Ω.11.【答案】B【解析】从图中可以看出电阻箱接入电路的电阻为：R＝1 Ω＋3 Ω＝4 Ω；则通过电阻器的电流：I ＝＝＝5.25 A.12.【答案】A【解析】欧姆定律的内容是：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比．欧姆定律的数学表达式是：I＝.13.【答案】B【解析】14.【答案】A【解析】由甲电路图可知，Rx和滑动变阻器串联，当滑片移到最左端时，电路为Rx的基本电路，用电流表测出电路中的电流I1，根据欧姆定律求出电源的电压U＝I1Rx；当滑片移到最右端时，Rx和滑动变阻器串联，此时滑动变阻器的电阻为R＝20 Ω，由串联电路的规律可知电路的总电阻R总＝Rx ＋20 Ω，用电流表测出此时电路中的电流I2，电源的电压为U＝I2(Rx＋20 Ω)；因电源的电压不变，所以I1Rx＝I2(Rx＋20 Ω)，即Rx＝.由乙图可知，Rx和滑动变阻器并联在电源两端，电压表测Rx两端的电压，电流表测滑动变阻器支路的电流；滑动变阻器的滑片移动时，无法测出通过Rx的电流，所以此电路不能测出Rx的阻值．由丙图可知，当滑片移到最左侧时，电路为Rx的基本电路，电压表测Rx两端的电压，电流表测电路中的电流，根据欧姆定律，即可求出Rx的阻值．15.【答案】D【解析】由题已知电阻大小为20 Ω，通过它的电流为5 A，根据I＝得电阻两端的电压：U＝IR ＝5 A×20 Ω＝100 V．故选D.16.【答案】1∶15∶30.3【解析】由于R1、R2并联，两电阻两端的电压相等，即U1∶U2＝1∶1；根据I＝，得：I1∶I2＝R2∶R1＝50 Ω∶30 Ω＝5∶3；通过R2的电流：I2＝＝＝0.3 A.17.【答案】209【解析】由电路图可知，R1和滑动变阻器串联，电压表测R1两端的电压，电流表测电路中的电流；当滑片在中点时，根据题意结合欧姆定律可得：R1＝＝＝10 Ω，根据欧姆定律和串联电路的总电压等于各分电压之和可得：电源的电压U＝U1＋I1×R2＝4.5 V＋0.45 A×R2；当滑片在最右端时，滑动变阻器的最大阻值R2与电阻R1串联，根据欧姆定律和串联电路的总电压等于各分电压之和可得：电源的电压U＝I2(R1＋R2)＝0.3 A×(10 Ω＋R2)，由于电源的电压不变，则：4.5 V＋0.45 A×R2＝0.3 A×(10 Ω＋R2)，解得：R2＝20 Ω，电源的电压U＝4.5 V＋0.45 A×R2＝4.5 V＋0.45 A××20 Ω＝9 V.18.【答案】小于【解析】19.【答案】8 1.6【解析】20.【答案】开关导线导体两端的电压(1)(3)(4)(5)电阻不变，导体中的电流与它两端的电压成正比．【解析】21.【答案】在导体电阻一定时，通过导体的电流与导体两端的电压成正比在电压一定时，通过导体的电流与导体的电阻成反比【解析】(1)电压表与电阻R0并联，电流表串联在电路中；(2)表一中的电阻R＝5 Ω不变，随着导体两端的电压增大，通过导体的电流也增大，并且成倍数的增大，即在导体电阻一定时，通过导体的电流与导体两端的电压成正比；表二中的电压U＝2 V不变，当电阻增大时，通过导体的电流减小，并且成倍数的减小，即在电压一定时，通过导体的电流与导体的电阻成反比．22.【答案】解：由I＝可得，定值电阻的阻值：R＝＝＝8 Ω，给它两端加23 V电压时通过的电流：I′＝＝＝2.875 A，因2.875 A＜3 A，所以，能使用量程为3 A的电流表测量通过它的电流．答：给它两端加23 V电压时，能使用量程为3 A的电流表测量通过它的电流．【解析】知道定值电阻两端加2 V电压时通过的电流，根据欧姆定律求出定值电阻的阻值，再根据欧姆定律求出两端加23 V电压时通过的电流，然后与电流表的量程相比较即可得出答案．23.【答案】解：(1)由电路图可知，重量表与滑动变阻器R2并联，电压表与被测电路并联，因此重量表是电压表；电阻R1与滑动变阻器R2串联在电路中，电阻R1起保护电路的作用；(2)由电路图可知，R1与R2串联，当称量物体重量达到最大值时，滑动变阻器R2阻值全部接入电路，此时电路中的电流为I＝＝＝0.125 A，R2两端的电压为U2＝IR2＝0.125 A×72 Ω＝9 V.答：(1)图中的重量表应该用电压表改装；R1的主要作用是保护电路；(2)当称量物体重量达到最大值时，R2两端的电压是9 V.【解析】(1)电流表应串联在电路中，电压表应并联在电路中，根据电路图判断重量表是电压表还是电流表；(2)由电路图可知，电阻R1与R2串联，重量表测两端R2的电压，当称量物体重量达到最大值时，R2的阻值达到最大值，根据串联电路的电阻特点和欧姆定律求出电路中的电流，进一步根据欧姆定律求出R2两端的电压．24.【答案】解：(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，并联电路中各支路两端的电压相等，根据欧姆定律可得，R1的电阻：R1＝＝＝6 Ω；(2)当S闭合时，两电阻并联，电流表测干路电流，并联电路中各支路独立工作、互不影响，当S闭合时，通过R1的电流不变，并联电路中干路电流等于各支路电流之和，通过R2的电流I2＝I－I1＝1.5 A－1 A＝0.5 A，R2的电阻：R2＝＝＝12 Ω.答：(1)电阻R1为6 Ω；(2)电阻R2为12 Ω.【解析】(1)当S断开时电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出R1的阻值；(2)当S闭合时，两电阻并联，电流表测干路电流，根据并联电路的特点可知通过R1的电流不变，利用并联电路的电流特点求出通过R2的电流，再根据欧姆定律求出电阻R2的阻值．。

欧姆定律达标测试卷一、选择题(每题3分，共36分)1．下列说法中，不正确的是( )A．相同的电压加在阻值不同的导体两端，电流一定不同B．用不同的电阻研究电流和电压的关系，得到的结论都一样C．同一电阻，它两端电压越大，通过它的电流也越大D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U­I关系图象，从图中可以看出R1与R2的大小关系是( ) A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定(第2题) (第3题) (第4题)3．电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。

以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。

当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别( )A．增大；减小B．增大；增大C．减小；增大D．不变；减小4．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②闭合开关通过两个电阻的电流相等。

小柯设计的如图所示的电路中符合要求的是( )A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合5．如图所示的电路图，电源电压保持不变，开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或灯L只有一个出现故障，则可能是( )A．电流表A示数为零，灯L短路B．电流表A示数为零，灯L断路C．电流表A1示数为零，电阻R短路D．电流表A1示数为零，电阻R断路6．用如图所示的电路探究半导体的导电性能，电路中电源电压不变，R是一只光敏电阻，当光照强度增大时，其电阻会减小。

第十七章《欧姆定律》测试卷一、单选题(共15小题)1.如图所示的电路中，电源的电压保持不变．R1＝2 Ω，R3＝10 Ω.当电键K闭合后，电压表 V1、 V2的示数分别为5 V和9 V．则R2的阻值应为()A． 2 ΩB． 4 ΩC． 6 ΩD． 8 Ω2.某段电路两端电压保持恒定，给它接入一个40 Ω的电阻时，电路中电流为0.35 A；当电路中电流为0.20 A时，接入电路的电阻大小是()A． 110 ΩB． 20 ΩC． 70 ΩD． 50 Ω3.学校共有200盏灯，下列哪种情况下，电路中的电阻最小()A．灯全部点亮B．全部熄灭C．只开一盏灯D．开100盏灯4.由I＝变形得R＝，对此，下列说法正确的是()A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻跟导体两端的电压和通过导体的电流无关D．当导体两端电压为零时，导体的电阻也为零5.如图是运用控制变量法探究电流、电压与电阻三个物理量变化关系的实验电路图．在实验中有一步骤如下：几次改变电阻箱阻值R.那么这一过程是为了探究以下关系中的()A．保持电阻不变，探究电流与电压的关系B．保持电压不变，探究电流与电阻的关系C．保持电流不变，探究电压与电阻的关系D．以上说法都不正确6.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为()A． 4.5 ΩB． 6 ΩC． 10 ΩD． 20 Ω7.如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么()A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．测量值加电压表的内阻值等于电阻的实际值8.一个阻为1 Ω的电阻与一个阻值为1 000 Ω的电阻串联，其总电阻为()A．大于1 000 ΩB．大于1 Ω且小于1 000 ΩC．小于1 ΩD．无法确定9.已知R1＜R2，那么电阻值最小的是()A．R1、R2并联B．R1、R2串联C．只有R1D．只有R210.阻值都为10 Ω的两个电阻串联后，其等效电阻为()A． 5 ΩB． 10 ΩC． 20 ΩD． 40 Ω11.有两个电阻，R1＝10 Ω，R2＝6 Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2、U1∶U2分别为()A． 1∶15∶3B． 5∶31∶1C． 1∶11∶1D． 5∶32∶312.电阻R1、R2并联后接入电压为U的电路中，测得干路中的电流为I，则下列关系中正确的是()A．＝R1＋R2B．＝＋C．＝R1＋R2D．＝＋13.关于电流、电压、电阻的关系下面说法不正确的是()A．保持电阻不变时，电流跟电压成正比关系B．保持电压不变时，电流跟电阻成反比关系C．欧姆定律是研究同一段电路中I、U、R三者关系的D．一段导体两端的电压增大，通过导体的电流增大，则导体的电阻增大14.关于电流跟电压、电阻关系的正确说法是()A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成反比C．在电压一定时，导体中的电流跟这导体的电阻成反比D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比15.如图所示电路，闭合后滑动变阻器的滑片向左移动，以下说法正确的是()A． A示数变大，V示数变小B． A示数变大，V示数变大C． A示数变小，V示数变小D． A示数变小，V示数变大二、填空题(共3小题)16.如图为一种测量体重的装置，其中体重示数计是由________表改装成的．当没有测体重时，绝缘体使电路________(选填“切断”或“接通”)．电路中R1的作用是__________．17.当电阻为10 Ω的导体两端加上某一电压时，通过此电阻的电流是3 A，如果将这个电压加在20 Ω的电阻两端，则通过它的电流是________A.18.如图所示电路中，R1＝R2＝R3＝1 Ω，则A、B两点间的电阻RAB＝________.三、实验题(共3小题)19.同学们在“探究电流与电阻有什么关系”的实验中(1)用笔画线代替导线，将如图所示的实验电路连接完整．(2)在导线连接完成后，闭合开关前，滑动变阻器应________________．(3)一位同学做完一次实验后，将5 Ω的电阻改换成10 Ω的电阻．闭合开关后，电压表示数会______________(填“变大”或“变小”)．(4)分析表中数据请你总结电流与电阻的关系：______________________________.20.某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、__________和____________．讨论得到了可以通过改变电池的节数从而改变___________________．(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱．(2)小组共同设计记录电流I与电压U的表格.(3)请按电路图将图乙的器材连接好．(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线．(5)由图线A可以得到：______________________________.21.如图是伏安法测电阻的实验器材，其中电池组电压为3 V，Rx的阻值约为10 Ω左右．(1)如果电压表选择 3 V的量程．那么电流表应选用__________的量程．这样做的优点是：∶________；∶以免实验时间过长，因________而影响阻值．(2)将图甲中器材连接成测定Rx阻值的实验电路(要求：滑动变阻器的滑片P处于最左端时，连入电路中的阻值最大)．(3)老师看到了他们的数据后，认为其中有一位同学的实验电路接错了．A．你认为________同学的电路接错了；B．你的判断依据是__________．(4)小明同学已将前两次实验的数据记入了正确的表中，第3次实验的电表指示如图乙所示，请将读数填入表中，并完成表中的有关计算.(5)从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是________________．四、计算题(共3小题)22.小灯泡两端电压为3.8 V时，通过的电流是0.2 A，则它此时的电阻为多少？23.某课外活动小组需要对两个定值电阻R1、R2和一只滑动变阻器R3的电阻进行测量，将这些元件连成如图所示的电路．闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2 A，电压表的示数为2 V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6 V，电流表的示数为0.9 A．求：(1)R1的阻值是多少？(2)滑动变阻器的最大阻值R3是多少？(3)R2的阻值是多少？24.随着人们生活水平不断提高，私家车已日益普及．如图甲是一种测量小汽车油箱内油量的装置原理图，它主要由电源、压敏电阻R(电阻随所受压力的变化而变化)、油量表(实质上电流表)等组成电路．压敏电阻R在一定范围内的阻值与所受压力的关系如图乙所示，油箱位于压敏电阻上方，电源电压为12 V．问：(1)未放油箱时，电路中的电流是多少？(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程是多少？(3)若油箱的质量为6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是多少？(g 取10 N/kg)答案解析1.【答案】D【解析】三个电阻串联在电路中，电压表V1测R1和R2的电压，电压表V2测R2和R3的电压．根据欧姆定律可得＝即＝解得R2＝8 Ω所以D正确．2.【答案】C【解析】设R1＝40 Ω，I1＝0.35 A，I2＝0.20 A，某段电路两端电压保持恒定，由I＝可得：U＝I1R1＝I2R2，则当电路中电流为0.20 A时，接入电路的电阻：R2＝＝＝70 Ω.3.【答案】A【解析】4.【答案】C【解析】5.【答案】B【解析】实验中几次改变电阻箱阻值R后，调节滑动变阻器的阻值，可以使电阻箱两端的电压不变，这是控制电阻两端的电压不变，探究电流与电阻之间的关系，故B正确．6.【答案】A7.【答案】B【解析】根据R＝，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而电流表实际测量的是通过待测电阻和电压表的总电流，即电流偏大，而电压表是与电阻并联连接，测量的电压是准确的，由R＝可知，电阻的测量值小于真实值，故选B.8.【答案】A【解析】因为串联电路的总电阻等于各部分电阻之和，因此大于较大的一个电阻的阻值．故选A.9.【答案】A【解析】10.【答案】C【解析】串联电路中总电阻等于各分电阻之和，阻值都为10 Ω的两个电阻串联后，其等效电阻：R＝R1＋R2＝10 Ω＋10 Ω＝20 Ω.11.【答案】A【解析】串联电路各处的电流相等，两电阻串联时通过的电流相等，即I1∶I2＝1∶1；根据U＝IR，它们两端的电压之比U1∶U2＝R1∶R2＝10 Ω∶6 Ω＝5∶3.12.【答案】B【解析】根据欧姆定律的变形公式得：R＝，根据并联电路总电阻与支路电阻的关系得：＝＋，所以＝＋.13.【答案】D【解析】导体中的电流在电阻不变时与导体两端的电压成正比，故A的说法正确．导体中的电流在导体两端的电压不变时与导体电阻成反比，故B的说法正确．欧姆定律的适用条件是同一段电路，所以C的说法正确．决定电阻大小的因素是导体的材料、长度、横截面积、温度，与导体两端的电压，通过导体的电流大小无关．故D错误．14.【答案】C【解析】在电压一定时，导体中的电流跟导体的电阻成反比；在电阻一定时，导体中的电流跟导体两端的电压成正比．故选C.15.【答案】B【解析】16.【答案】电流切断保护电路【解析】由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装成的；当没有测体重时，滑片位于绝缘部分，使电路切断；当体重很大时，滑片滑到最上端，如果没有电阻R1，会造成电源短路，烧坏电源和电流表，因此电路中的R1具有保护电路的作用．17.【答案】1.5【解析】由I＝，得电阻两端电压为U＝I1R1＝3 A×10 Ω＝30 V，通过另一个电阻的电流为I2＝＝1.5 A.18.【答案】0.33 Ω19.【答案】(1)电路图如图所示；(2)把滑片置于A端(3)变大(4)在电压一定时，电流与电阻成反比【解析】(1)把滑动变阻器串联接入电路，电压表并联在电阻两端，电路图如图所示．(2)闭合开关前，滑片应置于A端，此时滑动变阻器接入电路的阻值最大．(3)用大电阻替换小电阻后，定值电阻阻值变大，定值电阻分压变大，电压表示数变大．(4)由表中实验数据可知，在电压一定的情况下，电流与电阻的乘积是定值，即电流与电阻成反比．20.【答案】开关导线导体两端的电压(1)(3)(4)(5)电阻不变，导体中的电流与它两端的电压成正比．【解析】21.【答案】(1)0～0.6 A减小误差温度(2)(3)乙电流随电压的增大而减小(4)数据如表所示；(5)电阻受温度影响，随温度升高而增大【解析】(1)电路中的最大电流：I＝＝＝0.3 A，所以电流表选择的量程为0～0.6 A；此量程分度值小，精确度高，可以减小读数时产生的误差，并且电路中电流小，减少了温度对电阻的影响；(2)电压表选0～3 V量程，电流表选0～0.6 A量程，当滑动变阻器接左上与右下两个接线柱，滑动变阻器的滑片P处于最左端时，连入电路的阻值最大；(3)伏安法测量电阻的实验中，电压表测量加在电阻两端的电压，电流表测量的是通过电阻的电流；当电阻两端电压增大，电流也应该随之增大，而乙表中的电流随电压的增大而减小，因此可以得出乙同学的电路接错了．(4)电压表量程是0～3 V，由图乙所示电压表可知，电压表分度值是0.1 V，电压表示数是2.8 V；电流表量程是0～0.6 A，由图乙所示电流表可知，电流表分度值是0.02 A，电流表示数是0.28 A；由I＝，可得电阻R3＝＝＝10 Ω；电阻阻值R＝(10 Ω＋10.4 Ω＋10 Ω)≈10.1 Ω，数据如表．(5)随着实验的进行，通电时间增长，电阻产生的热量增多，电阻温度升高，电阻阻值受温度影响，随温度升高而变大，所以三次实验计算所得的电阻值不完全相同．22.【答案】由题意可知，灯泡两端的电压U＝3.8 V，通过的电流I＝0.2 A，根据欧姆定律可得，此时灯泡的电阻：R＝＝＝19 Ω.答：此时灯泡的电阻为19 Ω.【解析】知道灯泡两端的电压和通过的电流，根据欧姆定律求出此时灯泡的电阻．23.【答案】解：(1)当闭合S1，断开S2时，此时电压表测的是电阻R1两端的电压，电流表测的是通过电阻R1的电流，根据欧姆定律的变形公式可知，R1＝＝＝10 Ω；答：R1的阻值10 Ω；(2)若将S1、S2都闭合，将滑动变阻器的阻值调到零时，电压表的示数是6 V，此时电压表示数等于电源电压，在闭合S1，断开S2时，滑动变阻器与定值电阻R1是串联的，所以滑动变阻器的电压为U3＝6 V－2 V＝4 V，根据欧姆定律的变形公式可知，R3＝＝＝20 Ω；答：滑动变阻器的最大阻值是20 Ω；(3)S1、S2都闭合，将滑动变阻器的阻值调到零时，电压表的示数是6 V，电流表的示数是0.9 A；此时通过R1的电流I1＝＝＝0.6 A；所以通过R2的电流为I2＝0.9 A－0.6 A＝0.3 A；所以R2＝＝＝20 Ω；答：R2的阻值是20 Ω.【解析】解决本题的关键是知道电流表测的是干路电流，电压表测的是R1、R2两端的电压，利用欧姆定律可以求解．24.【答案】解：(1)根据图乙可知，未放油箱时电阻R1＝400 Ω，此时电路中的电流：I1＝＝＝0.03 A；(2)由图乙可知，当F＝500 N时，R2＝80 Ω，则电路中的最大电流：I2＝＝＝0.15 A，所以电流表的量程为0.03～0.15 A；(3)由I＝可得，压敏电阻的阻值：R3＝＝＝200 Ω；由图乙可知，当R＝200 Ω时，F＝180 N，此时汽油和油箱的总重力等于180 N；由G＝mg可得，m总＝＝＝18 kg，汽油的质量：m汽油＝18 kg－6.5 kg＝11.5 kg，G汽油＝m汽油g＝11.5 kg×10 N＝115 N.答：(1)未放油箱时，电路中的电流是0.03 A；(2)压敏电阻表面能承受的最大压力是500 N，该油量表(电流表)的量程为0.03～0.15 A；(3)若油箱的质量为6.5 kg，当油量表(电流表)的示数为0.06 A时，则油箱内汽油的重力是115 N.【解析】(1)根据图乙可以看出，未放油箱时电阻R＝400 Ω，根据欧姆定律可求电路电流的大小．(2)根据图乙读出压敏电阻表面能承受的最大压力为500 N时压敏电阻的阻值，然后根据欧姆定律求出电路中的最大电流，从而得出电流表的量程；(3)先根据欧姆定律的变形公式求出压敏电阻接入电路的阻值，然后根据图象读出压敏电阻承受的压力，再根据压力等于重力、G＝mg和油箱的质量求出汽油的质量，并进一步求出油箱内汽油的重力．。

人教版2020年九年级物理全一册第十七章欧姆定律综合测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A．灯泡L变暗B．电压表示数变小C．电流表A1示数变大D．整个电路消耗的总功率变小2 . 如图所示，已知灯泡L的电阻R灯=3R，闭合S1、S2灯泡正常发光，则断开S2后（）A．灯泡变暗B．灯泡变亮C．电流表示数变大D．电流表示数不变3 . 在学校开展119消防安全教育活动中，物理老师让同学们利用热敏电阻设计一种温度监测电路，要求：环境温度升高时电路中的电表示数减小．所提供的热敏电阻的阻值是随环境温度的升高而减小的．如图同学们设计的几种电路中，符合设计要求的是A．B．D．C．4 . 在图所示的两电路中，电源电压相等且保持不变。

闭合图（a）中开关S1，将该图中滑动变阻器R3的划片P从最左端移到最右端，发现电流表A1的最大示数是最小示数的3倍；再将图（a）中滑动变阻器R3的划片P移到最左端、将图（b）中滑动变阻器R3的划片P移到最右端后，闭合开关S1和S2，发现电流表A1、A2的示数相同。

下列关于电阻R1、R2和滑动变阻器最大阻值R3的大小关系正确的是（）A．R1：R2：R3＝1：2：3B．R1：R2：R3＝3：2：1C．R1：R2：R3＝1：2：2D．R1：R2：R3＝2：2：15 . 某物理兴趣小组的同学设计了如图所示的实验装置，当用力挤压装满水的玻璃瓶时，会看到细玻璃管内的水面明显上升．这是利用细玻璃管内水面的变化来放大玻璃瓶的微小形变，下列做法中也用到这种放大思想的（）A．用悬挂着的乒乓球接触正在发声的音叉，由乒乓球的弹开说明音叉在振动B．在探究导体中的电流跟其两端电压的关系时，保持电阻不变C．在研究电阻的串联时，为了使研究更方便，我们通常用一个电阻来替代多个电阻D．用磁感线来描述磁体的磁场6 . 如图所示电路，下列说法正确的是A．闭合电键S后，将滑片向右移动，电压表示数将变小B．闭合电键S后，将滑片向左移动，电流表示数将变大C．断开电键S后，将滑片向右移动，电流表示数将变小D．断开电键S后，将滑片向左移动，电压表示数将不变7 . 如图所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使接入电路中的电阻变小的是A．B．C．D．8 . 关于对公式的理解，下列说法中正确的是（）A．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关9 . 如图所示，R1 = 10Ω，电流表A1的示数为0.5A，电源电压为10V．下列叙述不正确的是（）A．R1与R2并联B．R2的阻值为20ΩC．R1两端电压为10VD．电流表A的示数为1.0A10 . 求同存异是指找出相同点，保留不同点，对学习很有帮助。

第十七章《欧姆定律》测试卷一、单选题(共15小题) 1.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是( ) A ． 在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比 B ． 在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比 C ． 导体中的电流越大，其电压越大 D ． 导体中的电流越小，其电压越小2.如图所示的电路中a 、b 端电压保持不变，已知R 1∶R 2＝1∶4，则开关S 闭合前后通过R 2的电流之比是( )A ． 4∶5B ． 5∶4C ． 1∶4D ． 4∶13.当某导体两端电压是3 V 时，通过它的电流是0.3 A ，若该导体两端电压为6 V 时，则该导体的电阻是( ) A ． 5 Ω B ． 10 ΩC ． 20 ΩD ． 30 Ω4.如果在“探究电流跟电压的关系”中，按照图中的电路图连接了电路，各表的正负接线柱和量程均正确，结果会( )A ． 电流表被烧坏B ． 电压表被烧坏C ． 电流表示数为0D ． 电压表示数为05.如图所示，当滑动变阻器滑片P 向a 端滑动的过程中，电流表示数，小灯泡亮度变化情况是( )A ． 电流表示数变大B ． 电流表示数变小C ． 小灯泡变暗D ． 小灯泡亮暗程度不变6.小明同学练习用伏安法测电阻，他所测电阻的阻值约为2 Ω.电压表的量程为3 V，电流表的量程为3A,测量结束后，他得到的结论是待测电阻的阻值为10 Ω，则他在测量中所出现的错误可能是( )A ． 电压表和电流表的位置接反了B ． 他没有多次测量取平均值，致使误差过大C ． 电压表按15 V 量程读数，电流表按3 A 量程读数D ． 电压表按15 V 量程读数，电流表按0.6 A 量程读数7.某同学设计了一个握力计，原理图如图所示，其中弹簧上端和滑动变阻器R 2的滑片P 固定在一起，A 、B 间有可收缩的导线，R 1为定值电阻．下列说法中正确的是( )A ． 闭合开关S ，压力F 增大时，电流表示数变大B ． 闭合开关S ，压力F 增大时，电压表示数变大C ． 闭合开关S ，压力F 增大时，加在R 1两端的电压变大D ． 闭合开关S ，压力F 增大时，电流表、电压表示数都变小8.一个定值电阻两端电压由2 V 增大到4 V 时，通过该电阻的电流增加了0.1 A ，若将该电阻接到10 V 电源上，则通过它的电流是( ) A ． 0.3 A B ． 0.4 AC ． 0.6 AD ． 0.5 A9.在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时( ) A ． 调节滑动变阻器，使电路中的电流保持不变B ． 调节滑动变阻器，使不同的定值电阻R 两端的电压保持不变C ． 使电阻R 两端电压成倍数变化D ． 每次测量时都要使电路中的电流成倍数变化10.如图，是探究“电流与电压的关系”时，得到的U －I 图象．则R 1、R 2大小关系为( )A ．R 1＞R 2B ．R 1＜R 2C ．R 1＝R 2D ． 不能确定11.阻值相等的两电阻R 串联时总电阻为40 Ω，则它们并联时的等效电阻为( ) A ． 20 ΩB ． 80 ΩC ． 10 ΩD ． 30 Ω12.两个相同电阻并联后的总电阻是5 Ω，它们串联后的总电阻是( ) A ． 2.5 Ω B ． 5 ΩC ． 10 ΩD ． 20 Ω13.在“伏安法测电阻”的实验中，如果被测电阻大约为80 Ω，选用的电源电压为1.5 V ，选用的电流表量程为0.6 A ，对于电流表和电源电压的选择，下列说法中正确的是( ) A ． 电源选择错误，因此会烧坏电源 B ． 电流表量程不合适，因此电流表无示数C ． 电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大D ． 电流表量程选择错误，读数误差较大14.在“测量小灯泡电阻”实验中，小明同学用一只标有“3.8 V”字样的小灯泡做实验，正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到 3.8 V ，原因可能是( )A ． 小灯泡出现了短路B ． 小灯泡出现了断路C ． 选取的滑动变阻器阻值太小D ． 电源电压太低15.如图所示的电路，R 1＝4 Ω，R 2＝6 Ω，电压表示数为3 V ，则电源电压为( )A ． 3 VB ． 5 VC ． 1 VD ． 2 V二、填空题(共3小题)16.如图所示，电源电压恒定，闭合开关前，滑动变阻器的滑片P 应移到________端(填“a ”或“b ”)；闭合开关后，滑片P 从a 移到b 的过程中，电流表的示数逐渐变_________．17.小阳在探究“电路中一个可变电阻两端电压U 与通过它的电流I 的关系”时，得到如下表所示的实验数据．请根据表中数据归纳出U 与I 的关系：U ＝______________.18.R1＝40 Ω，R2＝20 Ω，串联时的总电阻是________ Ω，若通过R1的电流为0.2 A，则通过R2的电流是________A；若将R1与R2并联起来，接到同一电源上，则通过R1的电流为________A，通过R2的电流为________A.三、计算题(共3小题)19.有两只电阻R1和R2，已知R1＝3 Ω，R2＝2 Ω，将两只电阻串联接入电路，电源电压为6 V，求：(1)电路的总阻值；(2)R1两端的电压；(3)电路中电流．20.如图是小明探究电流、电压、电阻间的定量关系时所用的电路，表格中是实验时记录的部分数据．请你帮他算一算，电路中所用的电阻R的阻值是多大？21.一辆汽车的灯接在12 V的电源两端，灯丝的电阻为30 Ω，求通过灯丝的电流多大？答案解析1.【答案】A【解析】在电阻不变的情况下，导体中的电流与导体两端电压成正比，电流由电压决定，不是电流决定电压，故A正确．2.【答案】A【解析】已知R1∶R2＝1∶4，则R1＝R2；开关闭合前，电阻R1与R2串联，流过电阻R2的电流I＝＝＝；开关闭合后，R2直接接在a、b端，流过电阻R2的电流I′＝；闭合开关前后，流过电阻R2的电流之比是＝＝.3.【答案】B【解析】根据I＝，导体电阻R＝＝＝10 Ω；导体两端电压为6 V时，导体材料、长度、横截面积不变，导体电阻不变，仍为10 Ω.4.【答案】C【解析】在此电路中，由于电压表串联在电路中，相当于电路断路，电压表测量电源电压，电流表示数接近于零．故选C.5.【答案】D【解析】根据电路图可知，灯泡与滑动变阻器串联，由于滑动变阻器全部连入电路，当滑动变阻器滑片P向a端滑动的过程中，电路中的总电阻不变，电路中电流不变，故电流表的示数不变，故A、B错误；由于电路中电流不变，则通过灯泡的电流不变，所以灯泡的亮度不变，故C错误、D正确．6.【答案】C【解析】如果电流表和电压表位置接反了，电路相当于断路，电压表测量电源电压，电流表示数接近为零．A选项错误；已知待测电阻的阻值约为2 Ω，测量值应该接近或等于2 Ω，不可能为10 Ω，与测量次数多少没有关系．B选项错误；电压表按15 V量程读数，电流表按3 A量程读数，得到的电压是实际电压的5倍，所以本该是2 Ω的电阻测成了10 Ω.C选项正确；电压表按15 V量程读数，电流表按0.6 A量程读数，得到的电压是实际电压的5倍，电流是实际电流的，测量的电阻是实际电阻的25倍．D选项错误．7.【答案】B【解析】由电路图可知，滑动变阻器与R1串联，电压表测滑动变阻器两端的电压；当压力F增大时，滑片向下滑动，接入电路的阻值增大，总电阻随之增大；根据I＝可知，电路中电流变小，即电流表的示数变小；根据U＝IR可知，R1两端的电压变小；根据串联电路总电压等于各支路电压之和可知，滑动变阻器两端的电压变大，即电压表的示数变大．故选B.8.【答案】D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从2 V增加到4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选D.9.【答案】B【解析】探究电流与电阻的关系实验中，应用控制变量法，每次更换电阻后，应调节滑动变阻器滑片，保持电阻两端电压不变，该实验中只要保证电阻两端电压不变即可，电流不必成倍数变化；故B正确．10.【答案】A【解析】取相同的电压，两个电阻对应的电流，I1＜I2，因为电压一定时，导体中的电流跟导体的电阻成反比，电流越大，电阻越小，所以R1＞R2.故选A.11.【答案】C【解析】由于阻值相等的两电阻R串联，则串联时等效电阻为：R串＝2R，所以，R＝R串＝×40 Ω＝20 Ω；并联电路等效电阻的倒数等于各支路电阻倒数之和，则它们并联时的等效电阻：R并＝R＝×20 Ω＝10 Ω.12.【答案】D【解析】根据并联电阻的特点，R并＝＝5 Ω，所以，R＝10 Ω，所以，R串＝R＋R＝10 Ω＋10 Ω＝20 Ω.故选D.13.【答案】C【解析】当滑动变阻器接入电路中的电阻为0时，电路中的最大电流：I＝＝＝0.01 875 A.所以，在“伏安法”测电阻的实验中，电源选择不当，造成通过电阻的电流太小，电流表的指针偏转角度太小，误差太大．故选C.14.【答案】D【解析】15.【答案】B【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.5 A，由串联电路中总电阻等于各分电阻之和得：R＝R1＋R2＝4 Ω＋6 Ω＝10 Ω，根据欧姆定律可得：电源的电压U＝IR＝0.5 A×10 Ω＝5 V.16.【答案】a大【解析】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流．闭合开关前，保护电路的滑动变阻器的滑片P应移到最大阻值处的a端；闭合开关后，滑片P从a移到b的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数逐渐变大．17.【答案】－5 Ω·I＋8 V【解析】由表中数据分析可知，可变电阻两端电压U与I是一次函数关系，设该关系式为：U＝kI ＋b，选取前2组数据列方程组有：解得：k＝－5 V/A＝－5 Ω，b＝8 V；所以，U与I的关系：U＝－5 Ω·I＋8 V.18.【答案】600.20.30.6【解析】因为R1、R2串联，所以串联后的总电阻：R总＝40 Ω＋20 Ω＝60 Ω；因为串联电路中电流处处相等，所以通过R2的电流等于通过R1的电流，都为0.2 A；由I＝可知，电源电压：U＝IR＝0.2 A×60 Ω＝12 V；则当R1、R2并联时，通过R1的电流：I1＝＝＝0.3 A；通过R2的电流：I2＝＝＝0.6 A.19.【答案】解：(1)因为两电阻串联，所以电路的总阻值：R＝R1＋R2＝3 Ω＋2 Ω＝5 Ω；(2)、(3)电路中的电流：I＝＝＝1.2 A；R1两端的电压：U1＝IR1＝1.2 A×3 Ω＝3.6 V.答：(1)电路的总阻值为5 Ω；(2)R1两端的电压为3.6 V；(3)电路中电流为1.2A.【解析】(1)串联电路的总电阻等于各电阻之和；(2)(3)根据欧姆定律求出电路中的电流，根据欧姆定律的变形公式求出R1两端的电压．20.【答案】解：根据欧姆定律I＝，三次实验数据可计算出电阻的阻值为：①R1＝＝＝5 Ω，②R2＝＝≈4.8 Ω，③R3＝＝＝5 Ω，该电阻的阻值为R＝＝≈4.9 Ω.答：实验时所用的电阻R的阻值是4.9 Ω.【解析】根据实验记录的数据计算出每一组实验数据的电阻值，计算三次测量的平均值，确定所用的电阻R的阻值．21.【答案】解：通过灯丝的电流：I＝＝＝0.4 A.答：通过灯丝的电流为0.4 A.【解析】直接根据欧姆定律即可求出通过灯丝的电流．。
