正反转的PLC控制实现详解

PLC控制步进电机正实现正反转速度控制定位 1.步进电机正反转如何实现2.如何控制步进电机速度（即，如何计算脉冲频率）：实际步进电机控制很简单，应用都是傻瓜了，厂家做好步进电机的驱动器，步进电机如何工作由驱动器来控制，我们不需要对步进电机做深入的了解，只要知道步进电机驱动器的应用方法即可。

当然简单的步进电机工作特性，还是必须知道的，下面我会介绍！细分的作用：两相步进电机，基本步距角1.8度，即：200个脉冲电机转一圈，称之为整步。

可以在步进电机的驱动器上设定细分数，其作用是：设置为2细分（也称为半步）时，则步距角为0.9度，400个脉冲转一圈。

设置为4细分时，则步距角为0.45度，800个脉冲转一圈。

设置为8细分时，则步距角为0.225度，1600个脉冲转一圈。

细分数越高，上位机发一个脉冲走的长度越小，精度越高！这个很好理解，一个脉冲走10毫米，10%误差时，一个脉冲误差1毫米，一个脉冲走1毫米，同样是10%误差时，一个脉冲误差0.1毫米。

当然，我们不可能把细分数设的很大，达到每个脉冲行走的长度特别小的目的。

您记住两相步进电机200个脉冲转一圈就行了！细分越大，步进电机转一圈的脉冲数越大！如果想让步进机以每分钟600转的速度，行走400毫米，我们如何计算上位机需要发出的脉冲数及脉冲频率？如何控制步进电机速度（即，如何计算脉冲频率）：假定设置为四细分数，电机转一圈所需要的脉冲数即为800个，要实现步进电机600转/分的转速，上位机应该发送的脉冲频率计算方法：频率的概念是一秒钟的时间发送的脉冲个数所以，先计算步进电机每秒钟的转数600/60=10转/秒再计算10转/秒需要的脉冲数10 X 800 = 8000个即脉冲频率为 8000 ，也就是8K结论，为了实现步进电机600转/分的转速，上位机应该保持8K的脉冲输出频率现在您明白了吧？为了计算脉冲频率必须知道的两个前提条件是：1、知道步进电机转一圈需要的脉冲数；2、知道步进电机的转速，转速单位是：转/如何计算步进电机所需要的脉冲数:假定设置为四细分数，电机转一圈所需要的脉冲数即为800个，要实现步进电机行走400毫米的距离，上位机应该发送的脉冲个数计算方法：如果步进电机输出轴与丝杠（螺距：10mm ）直连，或是通过皮带轮传动，轮周长10mm. 即，步进电机转一圈，机械的行走长度为10mm。

PLC实现步进电机的正反转及调整控制PLC是专门用于控制工程自动化系统的一种可编程逻辑控制器，其可以通过编程来实现对各种电气设备的控制。

在实际工程中，步进电机广泛应用于自动化设备中，如数控机床、包装机械、印刷设备等。

步进电机具有分辨率高、精度高、响应速度快等优点，因此被广泛应用于各种自动化控制系统中。

在PLC实现步进电机的正反转及调整控制中，需要考虑以下几个方面：1.步进电机驱动模块选型：步进电机需要配合驱动模块进行控制，通常采用的是脉冲信号驱动方式。

在PLC控制系统中，可以选择适合的驱动模块，如常见的2相、4相步进电机驱动模块。

2.步进电机控制程序设计：通过PLC软件编程，编写程序实现步进电机的正转、反转及调整控制功能。

在程序设计中，需要考虑步进电机的控制方式、驱动模块的接口信号、脉冲信号的频率等参数。

3.步进电机正反转控制：在程序设计中，通过PLC输出脉冲信号控制步进电机的正反转运动。

具体步骤包括设置脉冲信号的频率和方向，控制步进电机按设定的脉冲信号实现正反转运动。

4.步进电机调整控制：步进电机的位置调整控制通常通过调整脉冲信号的频率和数目来实现。

通过PLC编程，实现步进电机的位置调整功能，从而实现对步进电机位置的精准控制。

5.总体控制设计：在PLC控制系统中，可以将步进电机的正反转及调整控制与其它控制功能相结合，实现对整个自动化系统的精确控制。

通过PLC编程，可以灵活设计多种控制逻辑，满足不同工程项目的需求。

综上所述，通过PLC实现步进电机的正反转及调整控制主要涉及步进电机驱动模块选型、控制程序设计、正反转控制、调整控制和总体控制设计等方面。

通过精心设计和编程，可以实现对步进电机的精确控制，满足各种自动化控制系统的要求。

PLC技术的应用将有助于提高自动化生产设备的生产效率和稳定性，推动工业自动化技术的发展。

PLC实现步进电机的正反转及调整控制
一、PLC实现步进电机的控制原理
拿步进电机举例，大家可以把它想象成一个隔著一定距离的圆盘，隔着每一环的距离形成齿轮的节点。

步进电机的正向或反向转动，就是将这一环索引和圆盘一起发动转动。

步进电机的转动，是靠每一步索引圆盘来完成的，每一步都有一个控制信号来告诉电机从哪一环节点开始转动，当接收到控制信号时，电机开始转动，并且每转一圈循环转动几个索引。

1、正向、反向控制
要实现步进电机的正向反向控制，就要在PLC程序中控制信号形式来实现，一般可以使用两个控制信号，一个是正反控制信号，一个是步进电机转动的速度，要求PLC程序根据正反控制信号来实现正向和反向控制。

正反控制信号就是设置一个开关量变量，当这个开关量为ON时，电机运行正转，当开关量为OFF时，电机运行反转，具体可以采用T函数来实现，T11=1，电机正转，T12=0，电机反转。

由于步进电机的转动是一布一射的过程，所以需要用一个电位器来控制步进电机的转动速度，当电位器的旋钮调整到一定位置时，就会给出一定频率的步进信号，PLC程序可以根据此步进信号，来控制步进电机的转动速度。

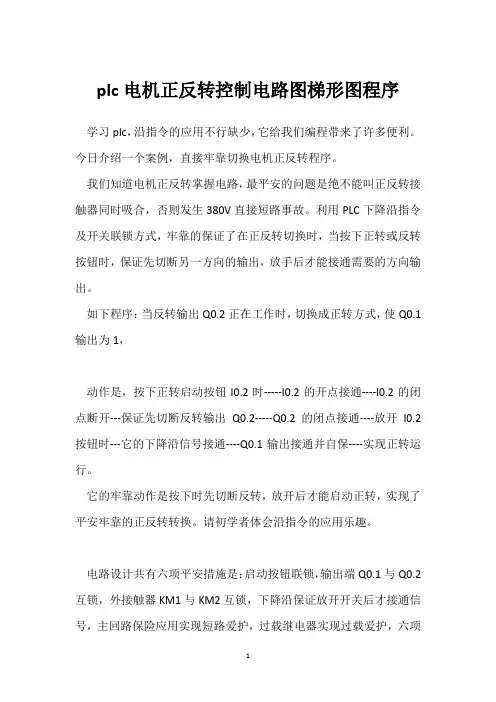

plc电机正反转控制电路图梯形图程序
学习plc，沿指令的应用不行缺少，它给我们编程带来了许多便利。

今日介绍一个案例，直接牢靠切换电机正反转程序。

我们知道电机正反转掌握电路，最平安的问题是绝不能叫正反转接触器同时吸合，否则发生380V直接短路事故。

利用PLC下降沿指令及开关联锁方式，牢靠的保证了在正反转切换时，当按下正转或反转按钮时，保证先切断另一方向的输出，放手后才能接通需要的方向输出。

如下程序：当反转输出Q0.2正在工作时，切换成正转方式，使Q0.1输出为1，
动作是，按下正转启动按钮I0.2时-----I0.2的开点接通----I0.2的闭点断开---保证先切断反转输出Q0.2-----Q0.2的闭点接通----放开I0.2按钮时---它的下降沿信号接通----Q0.1输出接通并自保----实现正转运行。

它的牢靠动作是按下时先切断反转，放开后才能启动正转，实现了平安牢靠的正反转转换。

请初学者体会沿指令的应用乐趣。

电路设计共有六项平安措施是：启动按钮联锁，输出端Q0.1与Q0.2互锁，外接触器KM1与KM2互锁，下降沿保证放开开关后才接通信号，主回路保险应用实现短路爱护，过载继电器实现过载爱护，六项
平安措施。

PLC实现步进电机的正反转和调整控制PLC（可编程逻辑控制器）是一种用于自动化控制系统的可编程电子设备。

在工业领域，PLC被广泛应用于各种自动化设备和机器的控制。

步进电机是一种非塔式电机，其运动是以固定的步长进行的，适用于需要精确定位的应用，如印刷机、数控机床等。

本文将介绍如何使用PLC实现步进电机的正反转和调整控制。

步进电机的正反转控制可以通过改变电机的运行顺序来实现。

一种常见的方法是使用四相步进电机，通过改变电机的相序来实现正反转。

一般来说，步进电机有两种驱动方式：全步进和半步进。

全步进驱动方式是指每次脉冲信号到达时，电机转动一个步进角度。

全步进驱动方式可以通过控制PLC输出的脉冲信号来实现。

例如，当需要电机正转时，在PLC程序中输出连续的脉冲信号，电机将按照一定的步进角度顺时针旋转。

当需要反转时，输出连续的反向脉冲信号，电机将逆时针旋转。

半步进驱动方式是指每次脉冲信号到达时，电机转动半个步进角度。

半步进驱动方式可以通过改变输出的脉冲信号序列来实现。

例如，正转时输出连续的脉冲信号序列：1000、1100、0100、0110、0010、0011、0001、1001，电机将按照半个步进角度顺时针旋转；反转时输出反向脉冲信号序列：1001、0001、0011、0010、0110、0100、1100、1000，电机将逆时针旋转。

调整控制是指通过PLC来调整步进电机的运行速度和位置。

调速控制可以通过改变输出脉冲信号的频率来实现。

例如，可以定义一个计时器来控制输出脉冲信号的频率，通过改变计时器的时间参数来改变电机的速度。

较小的时间参数将导致更快的脉冲频率，从而使电机加快转速。

位置控制可以通过记录步进电机当前的位置来实现。

可以使用PLC的存储和控制功能来记录和更新电机的位置信息。

例如，可以使用一个变量来保存电机当前的位置，并在转动过程中不断更新该变量的值。

通过读取该变量的值，可以获得电机当前的位置信息。

总结起来，使用PLC实现步进电机的正反转和调整控制可以通过控制输出的脉冲信号序列和频率来实现。

PLC控制步进电机正实现正反转速度控制定位PLC控制步进电机实现正反转速度控制定位是自动化生产过程中的一种常见应用。

本文将详细介绍PLC控制步进电机的原理、控制方式以及步进电机的正反转速度控制定位实现方法，并探讨其在实际应用中的优势和注意事项。

一、PLC控制步进电机原理步进电机是一种特殊的电动机，其每次输入一个脉冲信号后，会按照一定的角度旋转。

PLC（可编程逻辑控制器）是一种通用、数字化、专用微处理器，广泛应用于工业控制领域。

PLC控制步进电机可以通过控制脉冲信号的频率、方向和脉冲数来实现电机的正反转、速度控制和定位。

二、PLC控制步进电机的控制方式1.开关控制方式2.脉冲控制方式脉冲控制方式是PLC控制步进电机最常用的方式。

PLC向步进电机发送一系列脉冲信号，脉冲信号的频率和脉冲数决定了电机的转速和转动角度。

脉冲信号的正负决定了电机的正反转方向。

通过改变脉冲信号的频率和脉冲数，可以实现电机的速度控制和定位。

三、步进电机正反转速度控制定位实现方法步进电机的正反转速度控制定位可以通过PLC的程序来实现。

下面以一个简单的例子来说明该实现方法。

假设要实现步进电机顺时针转动2圈、逆时针转动1圈、再顺时针转动3圈的循环。

步进电机的一个转一圈需要200个脉冲信号。

首先，需要定义一个变量n，用来记录电机的圈数。

其次，在PLC的程序中编写一个循环步骤：1.设置脉冲信号的频率和脉冲数，使步进电机顺时针旋转2圈。

2.当步进电机转动2圈后，n=n+23.判断n的值，如果n=2，则设置脉冲信号的频率和脉冲数，使步进电机逆时针旋转1圈。

4.当步进电机转动1圈后，n=n-15.判断n的值，如果n=1，则设置脉冲信号的频率和脉冲数，使步进电机顺时针旋转3圈。

6.当步进电机转动3圈后，n=n+37.返回第一步，继续循环。

通过这样的循环过程，步进电机可以按照预定的顺序和速度进行正反转，并实现定位控制。

四、PLC控制步进电机优势和注意事项1.精确控制：PLC可以精确控制步进电机的转速和转动角度，适用于需要高精度定位的应用。

用西门子PLC控制电机正反转的编程生产设备常常要求具有上下、左右、前后等正反方向的运动，这就要求电动机能正反向工作，对于交流感应电动机，一般借助接触器改变定子绕组相序来实现。

常规继电控制线路如下图所示。

在该控制线路中，KM1 为正转交流接触器，KM2 为反转交流接触器，SB1 为停止按钮、SB2 为正转控制按钮，SB3 为反转控制按钮。

KM1、KM2 常闭触点相互闭锁，当按下SB2 正转按钮时，KM1 得电，电机正转；KM1 的常闭触点断开反转控制回路，此时当按下反转按钮，电机运行方式不变；若要电机反转，必须按下SB1停止按钮，正转交流接触器失电，电机停止，然后再按下反转按钮，电机反转。

若要电机正转，也必须先停下来，再来改变运行方式。

这样的控制线路的好处在于避免误操作等引起的电源短路故障。

PLC 控制电机正反转I/O 分配及硬件接线1、接线：按照控制线路的要求，将正转按纽、反转按纽和停止按纽接入PLC 的输入端，将正转继电器和反转继电器接入PLC 的输出端。

注意正转、反转控制继电器必须有互锁。

2、编程和下载：在个人计算机运行编程软件STEP 7 Micro-WIN4.0，首先对电机正反转控制程序的I/O 及存储器进行分配和符号表的编辑，然后实现电机正反转控制程序的编制，并通过编程电缆传送到PLC 中。

在STEP 7 Micro-WIN4.0 中，单击“查看”视图中的“符号表”，弹出图所示窗口，在符号栏中输入符号名称，中英文都可以，在地址栏中输入寄存器地址。

3、图符号表定义完符号地址后，在程序块中的主程序内输入如下图程序。

注意当菜单“察看”中“√符号寻址”选项选中时，输入地址，程序中自动出现的是符号编址。

若选中“查看”菜单的“符号信息表”选项，每一个网络中都有程序中相关符号信息。

4、程序监控与调试：通过个人计算机运行编程软件STEP 7 Micro-WIN4.0，在软件中应用程序监控功能和状态监视功能，监测PLC 中的各按纽的输入状态和继电器的输出状态。

plc三相异步电动机正反转控制电路PLC（可编程逻辑控制器）是一种常用于工业自动化领域的控制设备，而三相异步电动机则是工业中常用的电动机类型之一。

在工业生产中，正反转控制电路是对三相异步电动机进行控制的基本需求之一。

本文将详细介绍PLC三相异步电动机正反转控制电路的原理和实现方法。

一、PLC三相异步电动机正反转控制电路的原理三相异步电动机是一种常见的工业电动机，其正反转控制是工业生产过程中最基本的控制需求之一。

PLC作为一种灵活可编程的控制器，可以实现对三相异步电动机的正反转控制。

PLC三相异步电动机正反转控制电路的原理如下：1. 通过PLC控制输出信号，将其连接到三相异步电动机的控制回路中。

2. 通过PLC程序编写，对输出信号进行逻辑控制，实现正反转控制。

3. 根据控制信号的不同，调整电动机的相序和频率，使其实现正转或反转。

二、PLC三相异步电动机正反转控制电路的实现方法PLC三相异步电动机正反转控制电路的实现方法主要包括以下几个步骤：1. 硬件连接：将PLC的输出端口与三相异步电动机的控制回路连接起来，确保信号可以正常传输。

具体连接方式根据PLC设备和电动机的接口类型而定，一般包括连接线路和插头等。

2. PLC程序设计：通过PLC的编程软件，编写控制程序实现正反转功能。

PLC的编程软件一般采用图形化编程语言，如梯形图（Ladder Diagram）、功能块图（Function Block Diagram）等。

在程序中，需要根据输入信号的状态判断电动机的运行状态，并根据需要输出控制信号实现正转或反转。

3. 电动机控制逻辑设计：根据具体的控制需求，设计电动机的控制逻辑。

一般而言，通过判断电动机的启动信号、停止信号和反转信号的状态，来实现对电动机的正反转控制。

例如，当启动信号为1时，输出正转信号；当停止信号为1时，输出停止信号；当反转信号为1时，输出反转信号。

通过逻辑组合和判断，实现电动机的正反转控制。

PLC实现步进电机正反转和调速控制PLC（可编程逻辑控制器）是一种专门用于工业自动化控制系统的计算机控制设备。

它可以实现对多种设备和机器的控制，包括步进电机。

步进电机是一种通过步进角度来控制转动的电机，其转动可以精确地控制在每个步进角度停留一段时间。

步进电机的正反转和调速控制是实现工业自动化过程中常用的功能，PLC可以很好地实现这些控制。

一、步进电机的正反转控制步进电机的正反转控制是通过控制步进电机的相序来实现的。

步进电机有多种相序方式，常见的包括正向旋转、逆向旋转、双向旋转等。

PLC 可以通过控制步进电机的相序开关来实现步进电机的正反转。

在PLC中，可以使用PLC的输出口来控制步进电机的相序开关。

通过将输出口与步进电机的控制线路连接，可以控制相序开关的状态，从而控制步进电机的正反转。

例如，将PLC的一个输出口连接到步进电机的CW （Clockwise）输入线路，另一个输出口连接到步进电机的CCW（Counter Clockwise）输入线路，可以通过控制这两个输出口的状态来实现步进电机的正反转。

二、步进电机的调速控制步进电机的调速控制是通过控制步进电机的脉冲频率来实现的。

步进电机的转速与脉冲频率成正比，脉冲频率越高，步进电机的转速越快。

因此，通过控制PLC输出口给步进电机发送的脉冲频率，可以实现步进电机的调速控制。

在PLC中，可以使用定时器模块来控制步进电机的脉冲频率。

定时器模块可以通过设定计时器的定时时间和周期，来控制输出口的脉冲频率。

通过控制定时器的定时时间，可以控制步进电机每个步进角度的停留时间，从而控制步进电机的转速。

除了定时器模块，PLC还可以使用计数器模块来实现步进电机的调速控制。

计数器模块可以通过设定计数器的初始值和计数步长，来控制输出口的脉冲频率。

通过控制计数器的初始值和计数步长，可以控制步进电机每个步进角度的停留时间，从而实现步进电机的转速控制。

三、步进电机正反转和调速控制实例以下是一个使用PLC实现步进电机正反转和调速控制的实例。

PLC实现步进电机的正反转和调整控制PLC(可编程逻辑控制器)是一种电子设备，用于控制工业自动化系统中的运动和操作。

步进电机是一种常用的驱动器，它的旋转运动是通过一步一步地前进来实现的。

本文将探讨如何使用PLC来实现步进电机的正反转和调整控制。

步进电机的正反转控制是通过改变电机绕组的相序来实现的。

在PLC 中，我们可以使用输出模块来控制电机的相序。

以下是步骤：1.配置PLC硬件:在PLC中插入输出模块，并与电机的各个相连接。

确保正确连接。

2.编程PLC:使用PLC编程软件，编写一个控制程序来实现电机的正反转。

首先，定义输出模块的输出信号来控制电机。

然后使用程序语言来编写逻辑控制指令，根据需要来改变输出信号的状态。

为了实现正反转，需要改变输出信号的相序。

3.实现正反转控制:在编程中，定义一个变量来控制步进电机的运动方向。

当变量为正值时，电机正转；当变量为负值时，电机反转。

根据变量的值来改变输出模块的输出信号，以改变电机的相序。

4.运行程序:将PLC连接到电源，并加载程序到PLC中。

启动PLC，程序将开始运行。

通过改变变量的值，我们可以控制电机的正反转。

除了控制步进电机的正反转，PLC还可以实现步进电机的调整控制。

调整控制是通过改变电机的步距和速度来实现的。

以下是步骤：1.配置PLC硬件:在PLC中插入输出模块，并与电机的各个相连接。

与正反转控制相同，确保正确连接。

2.编程PLC:使用PLC编程软件编写控制程序。

首先，定义输出模块的输出信号来控制电机的相序。

然后，使用程序语言来编写逻辑控制指令，根据需要改变输出信号的状态。

为了实现调整控制，需要改变输出信号的频率和占空比。

3.实现调整控制:在编程中，定义两个变量来控制电机的步距和速度。

步距变量控制电机每一步的距离，速度变量控制电机的旋转速度。

根据变量的值来改变输出模块的输出信号，以改变电机的相序，并控制步距和速度。

4.运行程序:将PLC连接到电源，并加载程序到PLC中。

PLC实现步进电机的正反转及调整控制PLC(可编程逻辑控制器)可以广泛应用于工业自动化控制系统中，包括步进电机的正反转及调整控制。

本文将详细介绍如何使用PLC实现步进电机的正反转及调整控制。

一、步进电机的原理步进电机是一种用电脉冲驱动的电动机，它是按固定顺序将电流导通到电动机的相绕组中，从而使电动机按步进的方式转动。

步进电机有两种基本的工作模式：全步进和半步进。

在全步进模式下，电机每接收到一个脉冲就向前转动一个固定的步距角度。

在半步进模式下，电机接收到一个脉冲时向前转动半个步距角度。

二、PLC实现步进电机的正反转1.硬件连接将PLC的输出端口与步进电机的驱动器相连，将驱动器的控制信号输出口与步进电机相连。

确保电源连接正确，驱动器的供电电压要符合步进电机的额定电压。

2.编写PLC程序使用PLC编程软件编写PLC程序来控制步进电机的正反转。

以下是一个简单的PLC程序示例：```BEGINMOTOR_CONTROL_TRIG:=FALSE;//步进电机控制信号MOTOR_DIRECTION:=FORWARD;//步进电机转动方向，FORWARD表示正转，REVERSE表示反转//步进电机正转控制MOTOR_FORWARD:IF(START_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=TRUE;MOTOR_DIRECTION:=FORWARD;END_IF;//步进电机反转控制MOTOR_REVERSE:IF(STOP_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=TRUE;MOTOR_DIRECTION:=REVERSE;END_IF;//步进电机停止控制MOTOR_STOP:IF(STOP_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=FALSE;END_IF;END```Begitalogic Flowcode是PLC编程软件之一，提供了简单易懂的图形界面来编写PLC程序。
