电动机知识电动机正、反转控制电路的PLC程序设计举例在例一的基础上，如果希望实现三相异步电动机的可逆运行，只需增加一个反转控制按钮和一个反转控制的接触器KM2即可。
其相对应的元件安排如下：在梯形图设计上可以考虑选两套起—保—停电路，一个用于正转，一个用于反转，考虑正反两个接触器不能同时接通，在两个接触器的驱动支路中分别串入对方的常闭触点来达到“互锁”的目的。
其相应的控制梯形图如图1所示：程序清单：图1 电动机正、反转控制电路的PLC梯形图程序——双重输出线圈〃电动机断相的一种自动保护方法〃济南钢铁晃电解决方案----FS/E防晃电系〃用PLC改进鼠笼式异步电动机的控制方案〃电气设计中低压交流接触器选用〃电气设备维修方法与实践〃施耐德LC1交流接触器选型*参数〃通过变频器操作面板控制电动机的启动、〃接触器联锁的正反转控制线路原理分析〃双华ZNB-S电动机正反转电路图_电路图〃电动机正反转实物接线图_电路图〃多台电机并联同步运行方案〃用接触器进行电机正反转控制_电路图〃电动机正反转控制电路图_电路图〃交流接触器接线图_电路图〃按钮接触器复合联锁的电动机正反转控制〃液压泵驱动电机的故障〃达尔文系统在汽车行业的应用----SmartWDomain: dnf辅助More:d2gs2f 〃什么是自锁电路.它的用途和原理_电路〃交流接触器接线图〃中低压交流接触器的选用〃交流接触器的使用类别及注意事项〃用三个接触器实现星三角启动原理图〃仿真三相异步电动机正反转运行状态的电〃ABBIORC型拍合式接触器在首钢二炼钢350〃晃电与自起动的区别〃印刷设备中交流接触器的选用〃台安SG2智能控制单元在自动扶梯上的应收录时间:1380248141 作者:匿名随着起重机的不断发展，传统控制技术难以满足起重机越来越高的调速和控制要求。
在电子技术飞速发展的今天，起重机与电子技术的结合越来越紧密，如采用PLC取代继电器进行逻辑控制，交流变频调速装置取代传统的电动机转子串电阻的调速方式等。
PLC控制电动机正反转编程实例
1. 控制要求
电动机可以正向旋转，也可以反向旋转。
为避免改变旋转方向时，由于换相造成电源短路，要求电动机在正、反转状态转换前先停转，然后再换向起动。
2. I/O 分配
输入信号：
正转起动按钮 SB1 — X0 ；
反转起动按钮 SB2 — X1 ；
停止按纽 SB3 — X2 ；
热继电器常闭触点 FR － X3 输出信号：
正转交流接触器 KM1 — Y0 ；
反转交流接触器 KM2 — Y1 。
其 I/O 接线图如下图所示， COM 和 COM0 分别为输入和输出信号的公共端。
接触器 KM1 和 KM2 在输出电路中要互锁。
若 plc 的输入点较富裕，则热继电器的常闭触点可占用 PLC 的输入点，见下图（ a ）；若输入点较紧张，则热继电器的信号可不输入 PLC ，而直接接在 PLC 外部的控制电路中，见下图（ b ）。
（ a ）热继电器触点接入 PLC 中（ b ）热继电器触点不接入 PLC 中
图电动机正反转控制 I/O 接线图
3. 程序设计
电动机正反转控制程序如下图所示。
图正反转程序。

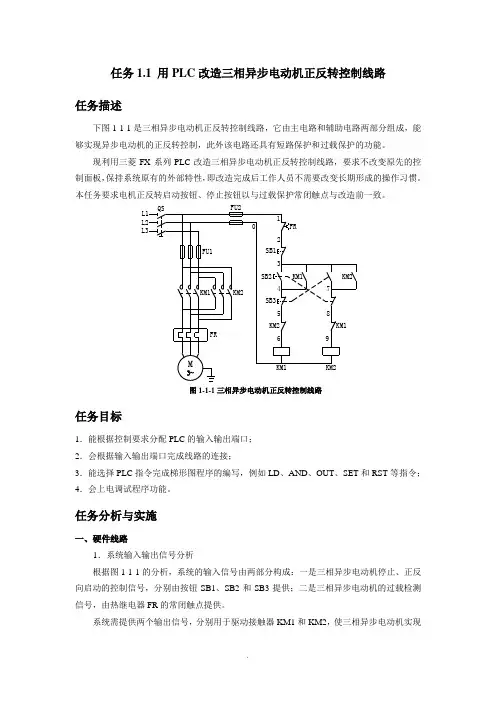

任务1.1 用PLC 改造三相异步电动机正反转控制线路任务描述下图1-1-1是三相异步电动机正反转控制线路，它由主电路和辅助电路两部分组成，能够实现异步电动机的正反转控制，此外该电路还具有短路保护和过载保护的功能。
现利用三菱FX 系列PLC 改造三相异步电动机正反转控制线路，要求不改变原先的控制面板，保持系统原有的外部特性，即改造完成后工作人员不需要改变长期形成的操作习惯。
本任务要求电机正反转启动按钮、停止按钮以与过载保护常闭触点与改造前一致。
图1-1-1三相异步电动机正反转控制线路任务目标1．能根据控制要求分配PLC 的输入输出端口； 2．会根据输入输出端口完成线路的连接；3．能选择PLC 指令完成梯形图程序的编写，例如LD 、AND 、OUT 、SET 和RST 等指令； 4．会上电调试程序功能。
任务分析与实施一、硬件线路1．系统输入输出信号分析根据图1-1-1的分析，系统的输入信号由两部分构成：一是三相异步电动机停止、正反向启动的控制信号，分别由按钮SB1、SB2和SB3提供；二是三相异步电动机的过载检测信号，由热继电器FR 的常闭触点提供。
系统需提供两个输出信号，分别用于驱动接触器KM1和KM2，使三相异步电动机实现M3L1L2L3QSFU1FU2KM1KM2FRKM1KM2KM1KM2SB3SB2SB1KM1KM2FR123456789正反转运行。
根据上述分析，PLC 的I/O 端口分配如表1-1-1所示。
表1-1-1 I/O 端口分配表2．硬件线路的设计硬件线路由主电路和控制回路构成，具体如图1-1-2所示。
图1-1-2三相异步电动机正反转PLC 控制线路说明：（1）为延长PLC 输入点的使用寿命，其输入信号一般采用常开的方式接入，但为更可靠接受保护类信号，其输入信号一般采用常闭的方式接入；（2）与上图中一致，凡是由PLC 实现的正反转控制线路，KM1和KM2必须实行电气联锁，否则在电动机正反转切换的过程中会导致主回路短路；（3）由于三菱FX2N-48MR （继电器输出型）的输出点承受电压最大为AC240V 或DC30V ，故本图中使用的接触器线圈额定电压选为AC220V 。

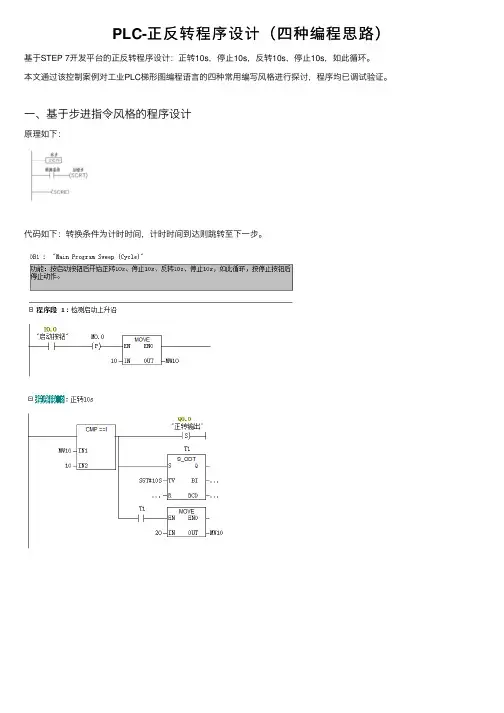

PLC-正反转程序设计（四种编程思路）基于STEP 7开发平台的正反转程序设计：正转10s，停⽌10s，反转10s，停⽌10s，如此循环。
本⽂通过该控制案例对⼯业PLC梯形图编程语⾔的四种常⽤编写风格进⾏探讨，程序均已调试验证。
⼀、基于步进指令风格的程序设计
原理如下：
代码如下：转换条件为计时时间，计时时间到达则跳转⾄下⼀步。
以上代码是基于便于调试维护的⽬的编写，监控状态编号MW10的值可找到当前运⾏的代码。
每⼀步运⾏完成后置位下⼀步对应的MW10状态。
状态触点接通后，与其相连的电路动作；
状态触点断开，相连的电路停⽌⼯作。
个⼈推荐使⽤该⽅法，便于修改、阅读、维护。
⼆、基于传统起保停风格的程序设计
⾸先起保停需遵守以下原则，否则代码混乱。
前级步已⽣效，本级步转换条件满⾜，且后级步未⽣效，则本级步输出线圈，同时⾃锁，直⾄后级步⽣效。
然后执⾏本级步动作。
代码如下：
以上代码已调试验证，为了突出效果，本程序在正转10s及反转10s时⽤Q0.1、Q0.3输出线圈。
时间改为5s。
三、基于置位复位风格的程序设计
遵循原则如下：
通过置位本级步，同时复位前级步，然后执⾏本级步对应的动作并停⽌前级步的动作。
代码如下：
以上已调试验证。
四、基于移位风格的程序设计
通过同时满⾜前级步及转换条件，对状态编号进⾏移位，所⽤的状态编号需连续。
程序如下：
欢迎评论！。
任务1.1 用PLC 改造三相异步电动机正反转控制线路1.1.1任务描述下图1-1-1是三相异步电动机正反转控制线路，它由主电路和辅助电路两部分组成，能够实现异步电动机的正反转控制，此外该电路还具有短路保护和过载保护的功能。
现利用三菱FX 系列PLC 改造三相异步电动机正反转控制线路，要求不改变原先的控制面板，保持系统原有的外部特性，即改造完成后工作人员不需要改变长期形成的操作习惯。
本任务要求电机正反转启动按钮、停止按钮以及过载保护常闭触点与改造前一致。
图1-1-1 三相异步电动机正反转控制线路1.1.2任务目标1．能根据控制要求分配PLC 的输入输出端口； 2．会根据输入输出端口完成线路的连接；3．能选择PLC 指令完成梯形图程序的编写，例如LD 、AND 、OUT 、SET 和RST 等指令； 4．会上电调试程序功能。
1.1.3任务分析与实施一、硬件线路1．系统输入输出信号分析根据图1-1-1的分析，系统的输入信号由两部分构成：一是三相异步电动机停止、正反向启动的控制信号，分别由按钮SB1、SB2 和SB3提供；二是三相异步电动机的过载检测信号，由热继电器FR 的常闭触点提供。
系统需提供两个输出信号，分别用于驱动接触器KM1和KM2，使三相异步电动机实现M3L1L2L3QSFU1FU2KM1KM2FRKM1KM2KM1KM2SB3SB2SB1KM1KM2FR123456789正反转运行。
根据上述分析，PLC 的I/O 端口分配如表1-1-1所示。
表1-1-1 I/O 端口分配表2．硬件线路的设计硬件线路由主电路和控制回路构成，具体如图1-1-2所示。
图1-1-2 三相异步电动机正反转PLC 控制线路说明：（1）为延长PLC 输入点的使用寿命，其输入信号一般采用常开的方式接入，但为更可靠接受保护类信号，其输入信号一般采用常闭的方式接入；（2）与上图中一致，凡是由PLC 实现的正反转控制线路，KM1和KM2必须实行电气联锁，否则在电动机正反转切换的过程中会导致主回路短路；（3）由于三菱FX2N-48MR （继电器输出型）的输出点承受电压最大为AC240V 或DC30V ，故本图中使用的接触器线圈额定电压选为AC220V 。
电机正反转控制实验报告
一、实验目的
1、掌握可编程控制器的工作原理。
2、通过动手接线，提高学生的实际动手能力以及加强对PLC基本结构的了解。
3、通过实验，加强学生对PLC逻辑顺序编程的理解，使学生能够熟练应用三菱PLC的开发工具软件和软元件。
二、实验内容
三．硬件电路图
将PLC与实验装置上面的接线端子连接，通过PLC来对上面的电机进行控制。
四、
五、PLC梯形图
PLC梯形图如下：
I/O分配如下：
六、
七、工作原理
当启动按钮SB1按下时，X0接通，系统进入工作状态，当停止按钮SB2接通时，X1接通，系统停止工作。
当SB1按下而SB2断开时，且电机没有进行正转或反转，此时若按下SB3，即正转按钮，，则X3接通，此时Y0输出为1，正转接触器KM1吸合，电机正转。
同理按下SB4，则X3为1，Y1为1，KM2吸合，点击反转。
若电机在正转过程中按下SB3，则电机停止正转，寄存器M1接通，而后计时器T0进行2秒计时，计时完成后T0为1，X1，X2,Y0均为0且M1为1，则Y1接通，进入反转。
同理课设计电机反转过程中按下正转按钮后延时2s进入正转。
八、
九、使用说明书
按下启动按钮SB1，再按下正转按钮SB3.，正传接触器KM1吸合，电机正转。
再按下反转按钮SB4，经过短暂延时（2s）后（可以避免机械接触器反应迟钝所造成的事故），反转接触器KM2吸合，电机反转。
目录一、电机正反转设计1、课程设计要求 (2)1.1 动作要求 (2)1.2 设计要求 (3)2、元器件选择 (3)3、元器件布局图 (3)4、原理图 (4)5、PLC程序 (5)6、设计中遇到的问题及解决办法 (7)7、收获 (7)二、PAC两位计算器程序设计1、题目要求分析 (8)1.1课题内容 (8)1.2课题要求 (8)2、设计思路分析 (8)3、控制系统的I/O及地址分配 (9)4、电器控制系统原理图 (10)4.1系统原理图 (10)5、项目模拟设计 (11)5.1项目梯形图设计 (11)5.2项目运行结果图： (18)6、总结 (23)7、参考文献 (23)一、可编程控制器设计1、课程设计要求1.1 动作要求（1）用以下工具和元器件设计一个电机正反转控制电路，要求用双向转换开关进行手动控制直流电机正反转和自动控制电机正反转的切换。
给定元器件如下：给定工具如下：（2）手动控制电机的正反转：当电机静止时，按下正向启动按钮时，电机正转；当电机静止时，按下反向启动按钮时，电机反转；当按下停止按钮时，电机停止旋转；当电机正在正转时，按下反向启动按钮，没有反映，必须先使电机停下来，按下反向启动按钮，电机才反转；反之亦然。
（3）使用PLC控制自动控制电机的正反转：（1）当电机静止时，接触第一个限位开关，电机正转；当接触第二个限位开关时，电机停止，3秒后电机开始反转；当再次接触第一个限位开关时，时机停止，3秒后电机开始正转；（2）当按下停止按钮时，无论电机正转还是反转，电机停止。
（3）当电机静止时，首先接触第二个限位开关时，电机首先反转，其它动作与（1）同。
1.2 设计要求（1）完成原理图的设计。
要求使用AutoCAD绘图；（2）在实验室中完成电路的搭建、编程和调试，要求3天内完成；2、元器件选择序号元件类型数量序号元件类型数量1 电源220VAC 1 10 PLC S7200 CPU226 12 开关电源220VAC--24VDC 2 10 电机24VDC 13 低压断路器两路一组 2 11 指示灯220VAC 24 按钮非自锁类型 4 12 指示灯24VDC 25 急停按钮自锁类型 2 13 导线 1.5m2若干6 双向转换开关 1 14 导线0.5m2若干7 限位开关 2 15 导轨若干8 电流继电器24VDC 2 169 接触器交-交 2 173、元器件布局图4、原理图5、PLC程序当按下正传按钮时（I0.0），中间继电器（M0.0）得电，最终M0.4始终得电。
用西门子PLC控制电机正反转的编程生产设备常常要求具有上下、左右、前后等正反方向的运动，这就要求电动机能正反向工作，对于交流感应电动机，一般借助接触器改变定子绕组相序来实现。
常规继电控制线路如下图所示。
在该控制线路中，KM1 为正转交流接触器，KM2 为反转交流接触器，SB1 为停止按钮、SB2 为正转控制按钮，SB3 为反转控制按钮。
KM1、KM2 常闭触点相互闭锁，当按下SB2 正转按钮时，KM1 得电，电机正转；KM1 的常闭触点断开反转控制回路，此时当按下反转按钮，电机运行方式不变；若要电机反转，必须按下SB1停止按钮，正转交流接触器失电，电机停止，然后再按下反转按钮，电机反转。
若要电机正转，也必须先停下来，再来改变运行方式。
这样的控制线路的好处在于避免误操作等引起的电源短路故障。
PLC 控制电机正反转I/O 分配及硬件接线1、接线：按照控制线路的要求，将正转按纽、反转按纽和停止按纽接入PLC 的输入端，将正转继电器和反转继电器接入PLC 的输出端。
注意正转、反转控制继电器必须有互锁。
2、编程和下载：在个人计算机运行编程软件STEP 7 Micro-WIN4.0，首先对电机正反转控制程序的I/O 及存储器进行分配和符号表的编辑，然后实现电机正反转控制程序的编制，并通过编程电缆传送到PLC 中。
在STEP 7 Micro-WIN4.0 中，单击“查看”视图中的“符号表”，弹出图所示窗口，在符号栏中输入符号名称，中英文都可以，在地址栏中输入寄存器地址。
3、图符号表定义完符号地址后，在程序块中的主程序内输入如下图程序。
注意当菜单“察看”中“√符号寻址”选项选中时，输入地址，程序中自动出现的是符号编址。
若选中“查看”菜单的“符号信息表”选项，每一个网络中都有程序中相关符号信息。
4、程序监控与调试：通过个人计算机运行编程软件STEP 7 Micro-WIN4.0，在软件中应用程序监控功能和状态监视功能，监测PLC 中的各按纽的输入状态和继电器的输出状态。
实验九用PLC进行三相异步电动机正、反转控制线路设计一、实验目的掌握使用PLC实现三相异步电动机的正反转控制。
二、实验原理图a)主电路b)控制电路c)梯形图图1原理图三、控制要求开关QS作为总电源开关。
按下SB1，KM1吸合，电动机正向转动。
按下SB2，KM2吸合，电动机反向转动。
按下SB3，KM1（或KM2）释放，电动机停止。
开关S1与热继电器FR并接，可以用于模拟FR的动作。
四、梯形图并写出程序，实验梯形图参考图7-15步序指令器件号说明步序指令器件号说明0 LD X0 正转起动7 OR Y11 OR Y0 8 ANI X12 ANI X1 9 ANI X2 停止3 ANI X2 停止10 ANI X3 过载保护4 ANI X3 过载保护11 OUT Y1 反转5 OUT Y0 正转12 END6 LD X1 反转起动1.控制回路接线将PWD-41A挂件上PLC输出端的COM、COM0、COM1相接。
按照输入输出配置将PWD-43挂件三相鼠笼异步电动机控制模块的SB1、SB2、SB3、FR分别接到PWD-41A上PLC的输入端X0、X1、X2、X3；将S1接到FR；COM接到PLC输入端的COM。
KM1、K2接到PLC输出端的Y0、Y1；N接到PLC输出端的COM。
输入输出X0 正转（SB1）Y0 正转X1 反转（SB2）Y1 反转将QS的三个输入端（黄、绿、红）分别接到PWD02电源控制屏上的三相电源U、V、W，将N接到PWD02上的N。
将KM1黄色端与KM2的红色端子相接，KM1、KM2的绿色端子相接，KM1红色端子与KM2黄色端子相接，然后将FR的三个输出端（黄、绿、红）分别接到三相异步电动机（DJ24）接线盒上的A、B、C，将DJ24的X、Y、Z短接。
三、实验操作过程按实验接线接好连线，待老师检查无误后方可往下进行。
将程序输入PLC中并运行，按下PDC01A电源控制屏上的启动按钮将控制屏启动接通三相电源。
用PLC控制直流电动机的正反转任务要求1、有两台直流电机，经中间继电器KA接在PLC的输出继电器Y0～Y3上，要求被控制的两台直流电机在按下启动按钮SB1，M1正转5S停止，M2正转5S停止M1反转5S停止M2反转5S后循环。
2、各小组发挥团队合作精神，共同设计出PLC的I/O分配表，并设计出PLC 程序，下载到PLC内，验证程序功能，调整、优化程序。
一、理论知识1、直流电机如何由正向运行转换为反向运行？你可以这样试试：①按照上一任务所学知识，控制直流电机的单向连续运行，应有停止按钮。
编好程序下载到PLC中，并按图接好线。
②按下启动按钮，电机运行，观察电机的运行方向：是顺时转动还是逆时转动？③按下停止按钮，电机停转后；把直流电动机的A、B两个接线端的接插线对调④再启动电机，观察电机的转动方向。
结论：把通入直流电机电源的正负极对调，即可实现直流电机反转。
2、在设计PLC程序之前，需要对PLC的外围资源有充分的了解（包括有哪些控制按钮？直流电机在哪？分别用什么符号表示？直流电机的工作电源等等）形成一定的编程思路，然后设计出PLC的I/O分配表（或称地址表），分配表的基本信息应该包含有输入端和输出端，以及各端口的作用说明。
图1在实际应用中是这样控制直流电机正反转的：图2仔细研究主电路，KA1与KA2能不能同时闭合？为什么？在编程时又如何解决KA1与KA2同时的触头同时闭合呢？下图3-2-4的这段程序是不够完善的：当X1与X2同时闭合时，Y0与Y1同时输出，即KA1与KA2线圈会同时得电，触头同时闭合，主电路形成短路。
如何解决Y0与Y1不能同时输出？用两个继电器来实现对直流电机的正反转控制，KA1闭合正转，KA2闭合反转，主电路如图3-2-3示：图3图4技能拓展一、知识扩展——积算定时器的应用1）1ms积算定时器（T246～T249）共4点，是对1ms时钟脉冲进行累积计数，定时的时间范围为0.001～32.767s。
用PLC控制三相异步电动机正、反转用PLC控制三相异步电动机正、反转：三相交流异步电动机是生产设备常用的动力元件，PLC控制电动机的转动，是生产设备自动控制的最常用，也是基本的控制。
PLC控制电动机，用PLC控制负载，编程是主要的任务，接线驱动负载是次要的任务，不要本末倒置，将接线当成首要任务，编程当成次要任务。
用PLC控制三相异步电动机正、反转设计步骤控制案例：给正转信号，电动机正转运行；给反转信号，电动机反转运行；给停止信号，无论电动机正转还是反转，都要停止运行。
即电动机的控制能实现正反停。
1．电动机正反转的主电路中，交流接触器KM1和KM2的主触点不能同时闭合，并且必须保证，一个接触器的主触点断开以后，另一个接触器的主触点才能闭合。
2．为了做到上面一点，梯形图中输出继电器Y0、Y1的线圈就不能同时带电，这样在梯形图中就要加程序互锁。
即在输出Y0线圈的一路中，加元件Y1的常闭触点；在输出Y1线圈的一路中，加元件Y0的常闭触点。
当Y0的线圈带电时，Y1的线圈因Y¬0的常闭触点断开而不能得电；同样的道理，当Y1的线圈带电时，Y0的线圈因Y¬1的常闭触点断开而不能得电。
3．为了保证电动机能从正转直接切换到反转，梯形图中必须加类似按钮机械互锁的程序互锁。
即在输出Y0线圈的一路中，加反转控制信号X1的常闭触点；在输出Y1线圈的一路中，加正转控制信号X0的常闭触点。
这样能做到电动机正反转的直接切换。
当电动机加正转控制信号时，输入继电器X0的常开触点闭合，常闭触点断开。
常闭触点断开反转输出Y1的线圈，交流接触器KM2的线圈失电，电动机停止反转，同时Y1的常闭触点闭合，正转输出继电器Y0的线圈带电，交流接触器KM1的线圈得电，电动机正转。
当电动机加反转控制信号时，输入继电器X1的常开触点闭合，常闭触点断开。
常闭触点断开正转输出Y0的线圈，交流接触器KM1的线圈失电，电动机停止正转，同时Y 0的常闭触点闭合，反转输出继电器Y1的线圈带电，交流接触器KM2的线圈得电，电动机正转。
PLC控制电动机连续正反转电路
作业要求：用PLC控制电动机，实现按下开关后，电机正转10S，停止5S，然后自动反转10S，一直循环，按下停止按钮后停止运行。
I/O分配表：
输入（IN）输出(OUT
端口功能端口功能
I0.0运行开始Q0.0电动机正
转
I0.1停止Q0.1电动机反
转
梯形图设计：
编程程序输入仿真软件进行调试运行：
调试成功后观察PLC实物运行情况：
工作原理：
按下启动开关I0.0，电动机Q0.0运行，开始正转，自锁，同时触发计时器T37开始计时，10S计时时间到后使M0.0置1，电动机
正转停止，触发T38开始计时5S，5S后使Q0.1运行，电动机开始反转，同时计时器T39开始计时，反转10S后，使M0.1置1，反转停止，触发5S计时器T40，停止5S后T40计时时间到再次使得电动机Q0.0开始正转运行，并一直循环；按下停止开关I0.1，全部停止。
实训小结：
通过此次实验，能够运用简单的指令实现功能，熟悉了PLC编程的基本位逻辑指令及定时器指令，学会简单编程，并能较为熟练运用仿真软件进行编程、调试、运行、查错。
plc正反转控制电路编程实例
在众多的操作系统中均要求电动机能够实现正反转给操作，从电动机的工做原理中可知，需将三相电源中的任意两个进行对调，就能实现电动机的反向运转，因此电动机实现正反转的实质便是电源进线的调换。
但若仅调换进线，容易导致电源短路，因此必须设置互锁，图2是三相异步电动机正反转的原理设计图，图中KM1和KM2均是交流接触器主触头，当KM1吸合时，KM2交流接触器主触头就会断开，然后便可实现电机的正转。
若是断开交流接触器主触头KM1，KM2就会吸合，此时电动机则会实现反转，图中的FU1主要用于防止电源短路，圆形代表电机M。
由上图可知，plc程序在使用中软件互锁功能并不可靠。
因此，需在硬件总添加互锁，地址分配表如表1所示，除了在硬件中添加互锁外，还需做一个热保护装置。
根据所设计的设备具体功能与需求画出PLC梯形图，梯形图如图3所示。
然后对其进行解析，即可得到编程程序代码。
设计得到的程序如下：
0 LD X000
1 OR Y005
2 ANI X002
3 ANI Y004
4 OUT Y005
5 LD X001
6 OR Y004
7 ANI X002
8 ANI Y005
9 OUT Y004
10 END
在图3梯形图中，PLC外部按钮所控制的常开触点主要是左母线的第一等级以及第二等级的X001触点和X002触点，只需按钮便可使得X000或X001任意一个常开触点闭合，输出继电器Y005或继电器Y004就能通过相应线路形成闭合回路，进而使常开接触点Y005或Y004实现自锁功能同时实现电动机的正反转。
停止通过PLC外部的按钮实现，按钮通过释放X002常开接触点，使得继电器断电引发电动机停止运转。
