激光多普勒血流监测

中国激光医学杂志CHINESE JOURNAL OF LASER MEDICINE& SURGERY1999年　第8卷　第3期　Vol.8　No.3　1999激光多普勒血流测定法吴劲松　陈衔城　陆栋 1975年，Stern［1］首次报道应用激光多普勒血流测定仪（laser-Doppler flowmetry, LDF）监测皮肤微循环血流量。

20多年来，关于LDF在皮肤、肌肉、移植皮瓣、脑和肾脏等组织器官微循环血流监测的实验和临床应用研究不断深入，取得较大进展。

LDF工作原理 一、激光多普勒效应 光本质上是一种电磁波，具有波的基本特征。

应用于生物体的安全激光波长窗为600～1200nm，在这个测量范围内，生物大分子对光线的吸收相对较弱。

生物介质且有非常复杂和强烈的多点散射界面，投射到生物组织表面的激光束只有很小一部分会透入深层后再反射回表面，因此人们通常只能接受来自生物介质表面层的光学信息。

对毛细血管内红细胞（RBC）运动引起的光强度涨落的分析更为复杂，不同于清洁介质（如大气层）中的激光多普勒效应。

从连续波激光器产生的发射光具有极强的空间和时间的相干性，允许人们从散射光的相位和强度变化来分析散射介质内颗粒物质（如RBC）在很小范围（＜1μm）的运动，达到的精度类似于其他光干涉仪技术的测量结果。

早期用激光多普勒狭缝灯作非侵入式的多普勒位移（Dopplershift）测量，发现位移与眼底视网膜动静脉中血流有关［2］。

以后各种利用激光多普勒位移效应测量组织微循环血流量的仪器陆续出现。

激光源产生单色激光束通过探头进入生物介质，在测量深度内的活动颗粒（主要是毛细血管网内快速移动的RBC）表面发生光散射而返回，此时反射光频率已经发生改变，即多普勒位移效应。

多普勒位移发生的幅度和强度分别与测量范围内的RBC移动速度和数量密切相关，而与RBC移动方向无关［3］。

多普勒位移幅度公式为： Δf=2υx/λ (1)式中Δf表示位移幅度，υx表示RBC流动速度，λ表示波长。

激光相位多普勒技术
激光相位多普勒技术是一种用于测量目标速度的高精度光学测量方法。

它基于多普勒效应和激光干涉原理，常用于测速、运动检测和遥感等领域。

以下是关于激光相位多普勒技术的一些基本原理和应用：
基本原理：
多普勒效应：
多普勒效应是指当光源和观测者相对运动时，光的频率发生变化。

对于激光相位多普勒技术，激光被用来照射目标，目标反射的光发生多普勒频移，该频移与目标速度成正比。

相位测量：
利用激光干涉原理，测量目标反射光的相位差。

相位差与多普勒频移相关，通过测量这个相位差可以确定目标的速度。

激光干涉：
激光被分成两束，一束直接照射到目标，另一束经过光程延迟器后照射到目标。

两束光在目标处发生干涉，产生干涉图样。

目标的运动导致了相位差的变化，通过测量这个相位差可以计算目标的速度。

高精度测量：
激光相位多普勒技术具有高精度和高分辨率的优点，适用于需要非常精确速度测量的应用，如气象雷达、交通监控、激光雷达等领域。

应用领域：
气象雷达：
用于测量大气中的风速。

激光相位多普勒技术可以提供对风场的高分辨率测量，用于气象研究和天气预测。

交通监控：
用于测量车辆的速度，可应用于交通管理、高速公路监控等领域。

激光雷达：
在激光雷达中，激光相位多普勒技术可用于测量目标的速度，常用于军事、安防和导航系统中。

医学影像：
在医学成像中，激光相位多普勒技术可用于测量血流速度，常应用于超声血流仪等设备。

总体而言，激光相位多普勒技术在需要高精度速度测量的各种应用中发挥着重要作用，提供了一种非常灵敏和精准的测量手段。

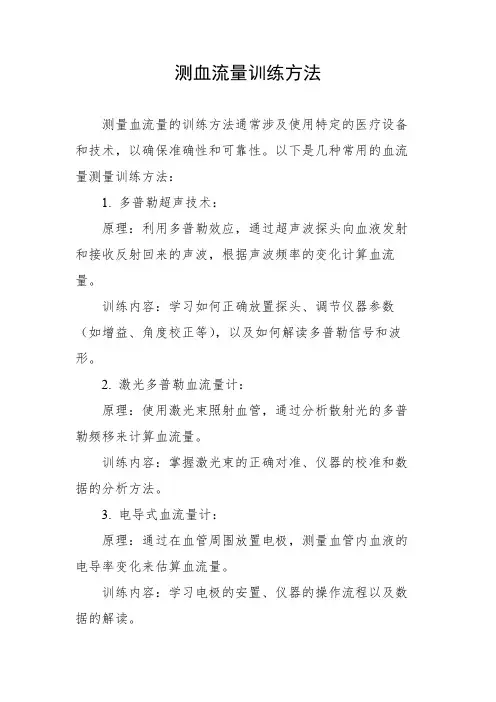

测血流量训练方法测量血流量的训练方法通常涉及使用特定的医疗设备和技术，以确保准确性和可靠性。

以下是几种常用的血流量测量训练方法：1. 多普勒超声技术：原理：利用多普勒效应，通过超声波探头向血液发射和接收反射回来的声波，根据声波频率的变化计算血流量。

训练内容：学习如何正确放置探头、调节仪器参数（如增益、角度校正等），以及如何解读多普勒信号和波形。

2. 激光多普勒血流量计：原理：使用激光束照射血管，通过分析散射光的多普勒频移来计算血流量。

训练内容：掌握激光束的正确对准、仪器的校准和数据的分析方法。

3. 电导式血流量计：原理：通过在血管周围放置电极，测量血管内血液的电导率变化来估算血流量。

训练内容：学习电极的安置、仪器的操作流程以及数据的解读。

4. 磁共振成像（MRI）血管造影：原理：利用MRI技术获取血管的横断面图像，通过图像上血液流动造成的相位变化计算血流量。

训练内容：了解MRI设备的操作、图像的采集和后期处理，以及如何从MRI图像中提取血流量信息。

5. 正交多普勒技术：原理：使用两个方向上的超声波探头，分别获得血流速度和方向信息，从而计算血流量。

训练内容：学习两个探头的正确放置、同步操作及数据融合技术。

在进行血流量测量训练时，应注意以下几点：熟悉相关的解剖学和生理学知识，了解血液流动的基本原理。

掌握不同测量技术的适用范围和局限性。

进行实际操作前，先在模拟模型或低难度病例上练习，逐渐过渡到真实病例。

严格遵守操作规程，确保患者的安全和测量结果的准确性。

定期参加专业培训和技能更新，保持操作水平的先进性。

血流量测量是一项专业性较强的工作，需要医务人员经过系统的培训和实践才能熟练掌握。

激光多普勒测量原理激光多普勒测量的原理是通过激光束照射到目标物体上，并通过接收器接收反射回来的激光信号。

当目标物体相对于测量仪器运动时，反射回来的激光信号会发生频率偏移。

根据多普勒效应的原理，目标物体靠近接收器时，发射回来的激光信号频率会增加，而当目标物体远离接收器时，发射回来的激光信号频率会减小。

通过测量这种频率偏移，就可以得到目标物体的速度。

激光多普勒测量可以被广泛应用于多个领域。

在医学上，激光多普勒测量被用于检测血液流速，例如心脏血流速度和血管中的动脉和静脉速度。

在气象学中，激光多普勒测量可以用来测量风速和风向，从而提供天气预报中的重要信息。

此外，激光多普勒测量也被应用于雷达系统中，用于测量飞机、船只等目标物体的速度和方向。

激光多普勒测量的具体实现是通过激光干涉仪来完成的。

激光干涉仪是一种利用激光的相干性原理来测量距离或速度的装置。

激光干涉仪将激光光束分为参考光束和测量光束。

参考光束经过分束器分为两部分，一部分直接射入光电探测器进行检测，另一部分经过反射镜反射回来与测量光束进行干涉。

测量光束照射到目标物体上，然后反射回来与参考光束进行干涉。

干涉后的光束将会产生干涉条纹，条纹的密度和移动速度与目标物体的速度有关。

通过对干涉条纹进行分析，可以测量目标物体的速度。

利用光电探测器检测干涉条纹的位移，可以计算出目标物体的速度和方向。

激光多普勒测量具有高度精确的特点，可以测量非常小的速度变化。

它还具有非接触测量的特点，不需要物体与仪器直接接触，减少了仪器磨损和目标物体扰动的可能性。

此外，激光多普勒测量也可以同时测量多个目标物体的速度，提高了测量效率。

总结起来，激光多普勒测量利用激光束照射到目标物体上，通过测量反射回来的激光信号的频率偏移来计算目标物体的速度。

通过激光干涉仪的干涉效应，可以实现对目标物体速度的高精度测量。

激光多普勒测量具有广泛的应用领域，包括医学、气象学和雷达系统等。

它不仅具有高精度和非接触测量的特点，还能够同时测量多个目标物体的速度。

激光多普勒测量原理激光多普勒测量原理是一种利用激光光束对运动物体进行测量的技术。

它基于多普勒效应，通过分析目标物体反射回来的激光光束的频率变化来计算目标物体的速度和运动方向。

激光多普勒测量广泛应用于雷达、交通监测、流体力学等领域。

激光多普勒测量原理的核心是多普勒效应。

多普勒效应是指当一个波源和观测者相对运动时，观测者所测量到的波的频率会发生变化。

对于激光多普勒测量而言，激光光束作为波源，目标物体作为观测者。

当目标物体静止时，激光光束的频率保持不变；而当目标物体运动时，激光光束的频率会发生变化。

如果目标物体远离激光光束，则光束频率变低；如果目标物体靠近激光光束，则光束频率变高。

激光多普勒测量原理的具体实现需要使用特定的设备和技术。

一般而言，激光多普勒测量系统由激光发射器、接收器、信号处理器和数据显示器等组成。

首先，激光发射器会发射一束激光光束，并将其照射到目标物体上。

目标物体会反射部分激光光束回到接收器上。

接收器会接收到反射回来的激光光束，并将其转化为电信号。

然后，信号处理器会对接收到的信号进行处理，提取出频率信息。

最后，数据显示器会将处理后的频率信息显示出来，以便用户进行分析和判断。

激光多普勒测量原理的优点在于其测量精度高、非接触性和实时性。

由于激光光束的波长很短，可以达到纳米级别的精度。

同时，激光多普勒测量原理不需要与目标物体直接接触，避免了对目标物体的干扰。

此外，激光多普勒测量系统可以实时监测目标物体的运动状态，适用于需要高时空分辨率的应用场景。

激光多普勒测量原理在不同领域有着广泛的应用。

在雷达领域，激光多普勒测量可以用于测量目标物体的速度和运动方向，实现目标追踪和碰撞预警。

在交通监测领域，激光多普勒测量可以用于测量车辆的速度和流量，提供实时的交通信息，帮助交通管理和规划。

在流体力学领域，激光多普勒测量可以用于测量流体介质中的速度和涡旋结构，研究流体流动的特性和行为。

激光多普勒测量原理是一种基于多普勒效应的测量技术，通过分析激光光束的频率变化来计算目标物体的运动状态。

ldi原理LDI原理是一种光学技术，全称为Laser Doppler Imaging，即激光多普勒成像技术。

它是一种非侵入性的生物医学成像方法，可以用来观察和测量生物组织内的血流速度和血流量变化。

LDI原理的应用范围非常广泛，包括临床医学、生物医学研究、皮肤科学等领域。

LDI原理的基本思想是利用激光束经过组织时发生的多普勒效应来测量组织内血流的速度。

多普勒效应是指当激光束照射到运动的物体上时，由于物体的运动会对激光的频率造成偏移，从而改变反射回来的光的频率。

根据多普勒效应的原理，LDI技术通过测量反射回来的光的频率变化来推断组织内血流的速度。

在LDI系统中，激光器发出的激光束经过分束器后被分为两束，一束直接照射到物体表面，另一束通过移动镜反射后照射到物体表面。

这两束激光束分别与组织内的运动血流相互作用，然后反射回来。

接收器接收到反射回来的光，并将其分为两路，分别经过光电探测器检测。

由于血流的速度不同，反射回来的光的频率也会不同，通过检测两路光的频率差异，就可以计算出组织内血流的速度。

LDI技术的优势在于它具有非侵入性、实时性和高分辨率的特点。

相比于传统的血流测量方法，如超声多普勒成像和核磁共振成像，LDI技术无需注射对比剂，无需接触皮肤，不会对人体造成伤害。

同时，LDI技术可以实时监测血流的变化，对于研究血流动力学的变化非常有价值。

此外，LDI技术的分辨率较高，可以提供更详细的血流图像，对于观察血流的分布和病变的情况有更好的效果。

LDI技术在临床医学中有着广泛的应用。

例如，在皮肤科学中，LDI 技术常被用于观察和诊断血管疾病，如糖尿病足、静脉曲张等。

通过LDI技术可以直观地显示血流的变化，对于病变的早期诊断和治疗提供了帮助。

此外，LDI技术还可以用于研究心血管疾病、神经科学等领域，对于研究血流动力学的变化和疾病的发生机制有重要的意义。

LDI原理作为一种激光多普勒成像技术，在生物医学研究和临床应用中具有重要的价值。

激光多普勒测量原理激光多普勒测量是一种基于多普勒效应的测量方法，利用激光束与目标物体相互作用后产生的多普勒频移来测量目标物体的运动速度。

激光多普勒测量原理可以应用于多个领域，如气象学、医学、空气动力学等。

激光多普勒测量的原理是基于多普勒效应，即当激光束与运动的目标物体相互作用时，激光光束的频率会发生变化。

当目标物体靠近激光源时，激光光束的频率会变高；当目标物体远离激光源时，激光光束的频率会变低。

这种频率变化与目标物体的运动速度成正比。

激光多普勒测量系统由激光发射器、光学元件、光电探测器和信号处理系统等组成。

首先，激光发射器产生一束单色激光束，然后通过光学元件将激光束聚焦到目标物体上。

当激光束与目标物体相互作用时，光电探测器会接收到反射回来的光信号。

光电探测器将接收到的光信号转换为电信号，并送入信号处理系统进行处理。

信号处理系统会分析接收到的电信号，并计算出激光光束的多普勒频移。

根据多普勒频移的大小和方向，可以确定目标物体的运动速度和运动方向。

激光多普勒测量系统可以实时测量目标物体的速度，并且可以精确到毫米级。

激光多普勒测量在气象学中的应用是测量大气中的风速。

通过激光多普勒测量系统可以获取到大气中不同高度上的风速数据，从而帮助气象学家进行天气预报和气象研究。

此外，激光多普勒测量还可以应用于医学领域，用于测量血液流速和心脏功能等。

在空气动力学研究中，激光多普勒测量可以用于测量飞行器的速度和飞行姿态。

激光多普勒测量原理的优点是测量速度快、精度高、非侵入性强。

相比于传统的测速方法，激光多普勒测量可以实现对运动物体的高精度测量，并且不会对目标物体造成干扰。

激光多普勒测量技术已经在许多领域得到广泛应用，并且不断发展和完善。

激光多普勒测量原理是一种基于多普勒效应的测量方法，利用激光光束与目标物体相互作用后产生的多普勒频移来测量目标物体的运动速度。

激光多普勒测量在气象学、医学、空气动力学等领域有着广泛的应用前景，并且具有测量速度快、精度高、非侵入性强等优点。

激光多普勒流量计流体流速测量激光多普勒流量计是一种常用于实时测量液体或气体流速的仪器。

它利用激光束经过流体时的散射效应进行测量，精度高、响应速度快、使用便捷，因此在工业领域得到广泛应用。

本文将介绍激光多普勒流量计的原理、特点、应用以及未来发展趋势。

一、原理激光多普勒流量计的工作原理基于多普勒效应。

当激光束穿过流体时，流体中的颗粒会向激光束方向发射散射光，并且由于液体或气体流速的影响，散射光的频率发生改变。

根据多普勒效应的原理，可以通过测量散射光的频率变化来计算流体的流速。

二、特点1. 高精度：激光多普勒流量计具有很高的测量精度，可以达到0.5%的误差范围，适用于对流速精度要求较高的场合。

2. 快速响应：激光多普勒流量计的响应速度非常快，可以实时监测流速变化，满足对流体流速实时性要求的场景。

3. 安装便捷：激光多普勒流量计的安装非常简单，只需将其安装在管道或管道外壁上，不需要改变管道结构，减少了施工成本。

4. 适用范围广：激光多普勒流量计适用于各种介质，如液体、气体，可以满足不同领域的流量测量需求。

三、应用1. 工业领域：激光多普勒流量计在石油化工、电力、冶金、制药等行业中被广泛应用，用于实时监测管道中的液体或气体流速，确保生产过程的安全和稳定。

2. 环境监测：激光多普勒流量计可以用于水资源管理、污水处理、环境监测等领域，通过监测水流速度或气体流速来评估环境状态，提供科学依据。

3. 海洋科学：激光多普勒流量计可以应用于海洋科学领域，用于测量海洋中的流体流速，了解海流运动规律，对海洋生态环境进行评估和保护。

四、未来发展趋势激光多普勒流量计在流速测量领域的应用前景广阔。

随着科技的进步，激光多普勒流量计的精度和响应速度将进一步提高，使其在更多领域中得到应用。

另外，随着无线通信技术的发展，激光多普勒流量计将更加便捷地与其他设备进行连接，实现数据的实时传输和分析。

总结起来，激光多普勒流量计作为一种常用的流速测量仪器，具有高精度、快速响应、安装便捷和适用范围广的特点，被广泛应用于工业领域、环境监测和海洋科学等领域。

脑血流监测目前监测脑组织血流的方法很多，临床研究中比较常用的有氢清除法、放射核素法、单光子发射计算机断层法（SPECT）和正电子发射扫描（PET）等，但以上方法较复杂，主要应用于诊断而难以用于术中监测。

在手术中和手术后使用的脑血流监测方法主要有激光多普勒血流测定法、热弥散法、经颅多普勒法等。

一、激光多普勒血流测定法激光多普勒血流测定法（laser Doppler flowmeter，LDF）是一种连续、实时、微创和敏感的微循环血流监测技术，适用于神经外科术中rCBF的监测。

1.工作原理LDF的工作原理是利用激光多普勒效应。

激光通过探头照射到脑组织内的快速运动的红细胞表面，使其波长发生改变，产生多普勒位移效应（Doppler shift）。

波长改变的程度及幅度与红细胞的数量和运动速度相关。

通过记录波长改变的幅度和强度，从而可以推测局部脑组织血流（rCBF）。

LDF的测量范围较小，在探头周围1mm3，适合检测大脑皮层的血流量，尤其使用于比较血流的相对变化。

PU值为LDF 的基本测量指标，即流动的红细胞产生多普勒位移值，是一个表示测量深度内rCBF大小的相对单位，PU值的变化反映了rCBF的改变。

2.临床应用（1）监测脑过度灌注：在脑动静脉畸形（AVM）切除前后用LDF连续监测畸形血管团周边脑组织rCBF的动态变化，可及时发现脑过度灌注，指导临床及时处理。

（2）监测局部脑灌注不足：脑动脉瘤手术中有时需暂时阻断颈总动脉或载瘤动脉，此时以LDF连续监测被阻断动脉供血区的rCBF，能准确地反映该区域脑血流的下降程度，则有助于决定动脉阻断时间，减少脑组织不可逆的缺血性损伤的可能。

动脉瘤夹闭术中LDF连续监测邻近脑组织rCBF的实时变化，以免造成夹闭血管狭窄以致出现供血区缺血，减少手术并发症的发生。

（3）观察脑血流反应：LDF持续监测重型颅脑损伤脑皮质rCBF，可了解皮层血液灌注及脑血管自动调节功能，有助于指导治疗和判断预后。
