主变有载瓦斯继电器放气方法(陆川巡维中心)

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010626283.6(22)申请日 2020.07.01(71)申请人 广东电网有限责任公司地址 510000 广东省广州市越秀区东风东路757号申请人 广东电网有限责任公司惠州供电局(72)发明人 王祥东　谢旭琛　邓月辉　田明明　陈伟君　朱筠　肖东裕　高翔　肖伟强　王军玉　王慧豪　唐龙城　郭磊　杜桉安　钟鑫　夏寒　李悦　(74)专利代理机构 北京品源专利代理有限公司11332代理人 胡彬(51)Int.Cl.G01N 1/24(2006.01)G01R 31/00(2006.01)H01F 27/40(2006.01)(54)发明名称瓦斯继电器的气体取出装置及取气方法(57)摘要本发明属于变压器技术领域，公开了一种瓦斯继电器的气体取出装置及取气方法，该装置包括：集气盒，内部设有集气腔，集气盒开设连通集气腔的进气端、出油端和集气端；进油电磁阀，设置在进气端外；回油管，一端连接出油端、另一端连接至主变压器油箱，回油管从连接集气盒的一端沿长度方向依次设有回油电磁阀和取气油泵；存气袋，连接集气端，存气袋和集气端之间设有取气电磁阀；液位感应器，获得集气腔内的油液位置；控制器，连接进油电磁阀、取气电磁阀、液位感应器、回油电磁阀和取气油泵。

该瓦斯继电器的气体取出装置中的集气盒与瓦斯继电器相连，并通过回油管直接与主变压器油箱相连，取气时集气盒内油液可回流到主变压器油箱内部，避免浪费。

权利要求书1页 说明书5页 附图2页CN 111781034 A 2020.10.16C N 111781034A1.一种瓦斯继电器的气体取出装置，其特征在于，包括：集气盒(5)，内部设有集气腔，所述集气盒(5)开设连通所述集气腔的进气端、出油端和集气端；进油电磁阀(1)，设置在所述进气端外；回油管，一端连接所述出油端、另一端连接至主变压器油箱，所述回油管从连接所述集气盒(5)的一端沿长度方向依次设有回油电磁阀(7)和取气油泵(8)；存气袋(2)，连接所述集气端，所述存气袋(2)和所述集气端之间设有取气电磁阀(3)；液位感应器(4)，获得所述集气腔内的油液位置；控制器(10)，连接所述进油电磁阀(1)、所述取气电磁阀(3)、所述液位感应器(4)、所述回油电磁阀(7)和所述取气油泵(8)。

主变有载瓦斯继电器放气方法陆巡维中心一、引言主变有载瓦斯继电器是主变压器的重要保护装置，能够及时检测到主变压器内部产生的瓦斯，以避免因瓦斯积累引发的事故。

为确保主变有载瓦斯继电器的正常工作，需要定期进行放气操作。

本文将介绍主变有载瓦斯继电器放气方法，并结合陆巡维中心的实际情况进行具体说明。

二、主变有载瓦斯继电器的放气方法1.放气前准备在进行放气前，需要先确保放气人员的安全。

放气人员应穿戴好防护设备，包括防气味口罩、手套、防护服等。

同时，需要关注天气情况，避免在风力较大或气温过高的情况下进行放气操作。

2.放气流程（1）断开主变有载瓦斯继电器的通电线路和信号线路，确保其处于断电状态。

（2）检查放气管路是否畅通，排除可能存在的堵塞情况。

（3）打开主变有载瓦斯继电器的放气阀门，确保放气管路的畅通，以保证瓦斯的顺利排出。

（4）在放气过程中，放气人员应时刻观察继电器上是否有瓦斯泄漏现象，如有泄漏应立即采取相应措施进行处理。

（5）当主变有载瓦斯继电器放气完毕后，应关闭放气阀门，并检查阀门是否关闭牢固，确保不会有瓦斯泄露的情况发生。

（6）放气后，应将主变有载瓦斯继电器进行清洁，以保持其表面洁净，并加强润滑工作，使其运行更加灵活。

三、主变有载瓦斯继电器放气方法在陆巡维中心的应用陆巡维中心是一家专业从事电力设备巡检和维护的机构，主要负责对主变压器等设备进行定期巡视和维护工作。

在维护过程中，主变有载瓦斯继电器的放气是一个重要的环节。

根据陆巡维中心的实际情况，放气操作一般会安排在主变停电维护期间进行，以避免放气过程中对系统运行的影响。

在进行放气操作前，维护人员会先检查继电器的电源和信号线路是否断开，确保操作的安全性。

陆巡维中心采用的主变有载瓦斯继电器放气方法与前文所介绍的方法相同，包括放气管路的检查、放气阀门的打开和关闭以及继电器的清洁和润滑工作。

维护人员在放气过程中会仔细观察继电器的情况，确保没有异常泄漏的现象，并及时处理任何问题。

瓦斯继电器放气方法
瓦斯继电器放气的方法主要有以下几种：
1. 使用专业工具：使用瓦斯继电器放气针或专门的瓦斯继电器放气工具，将其插入继电器的放气孔中，旋转工具，逐渐放出继电器内的气体。

2. 手动放气：有些瓦斯继电器上会有手动放气装置，可以通过拧转装置或按压按钮等方式进行放气。

具体步骤需根据继电器的型号和说明书进行操作。

3. 断电放气：将继电器的电源断开，待放电等一段时间后，继电器内的气体会自然排出。

这种方法适用于一些简单的继电器。

无论使用哪种放气方法，都需要注意安全。

在操作前，确保已经了解了相关的安全知识和操作方法。

另外，如果不熟悉或不确定的情况下，最好请专业人员进行操作。

运行中变压器瓦斯继电器集气盒放气标准化作业卡一、瓦斯继电器集气盒放气的目的二、瓦斯继电器集气盒放气的规定三、瓦斯继电器集气盒放气的技术要求四、瓦斯继电器集气盒放气的工作准备五、瓦斯继电器集气盒放气作业流程六、瓦斯继电器集气盒放气作业质量检查附录：瓦斯继电器集气盒放气标准化作业卡一、瓦斯继电器集气盒放气的目的集气盒的作用是把气体继电器内收集到的气体转移到安装位置较低的地方，以便于观察和带电采集气体。

在气体继电器和集气盒之间有一根较细的导气管，起到连通作用。

因此我们可以在下面直接放气或采集气体。

若瓦斯继电器集气盒内气体过多，易造成瓦斯继电器内多余气体不能快速排出，造成瓦斯继电器误动。

因此按标准对瓦斯继电器集气盒放气，是保证变压器可靠运行的重要工作。

二、瓦斯继电器集气盒放气的规定1、在对变压器的巡视中，应检查瓦斯继电器集气盒外观有无渗漏，观察孔内有无气体。

检查观察孔内有无气体2、如集气盒内存在气体，应检查瓦斯继电器上有无气体；检查瓦斯保护有无信号出现。

同时应对集气盒内的气体进行采集并进行气体的色谱试验，判断变压器产气的原因并制定相应的处理措施。

三、瓦斯继电器集气盒放气的技术要求瓦斯继电器集气盒放气工作需注意以下注意事项：1、作业时需选择天气较好时进行，空气湿度不得大于80%。

2、放气前，向调度申请退出重瓦斯保护。

3、检查针筒是否完好并用站内所存变压器油润滑针筒，试着拉、压活塞内芯。

4、采气时，应选用合适的软管和干燥、密封良好的针筒。

5、采气结束后应观察集气盒内是否充满油，各接头无渗漏油现象。

四、瓦斯继电器集气盒放气的工作准备(一)危险点分析在集气盒放气的作业中，以下危险点可能会造成人身或设备事故。

故作业前应进行危险点分析。

1、未向调度申请即投退变压器瓦斯保护压板，或误投退变压器瓦斯保护压板。

2、应与带电设备保持足够的安全距离，防止误触碰带电设备。

3、应与运行中的变压器冷却器保持一定的安全距离，防止误碰转到中的冷却器扇叶。

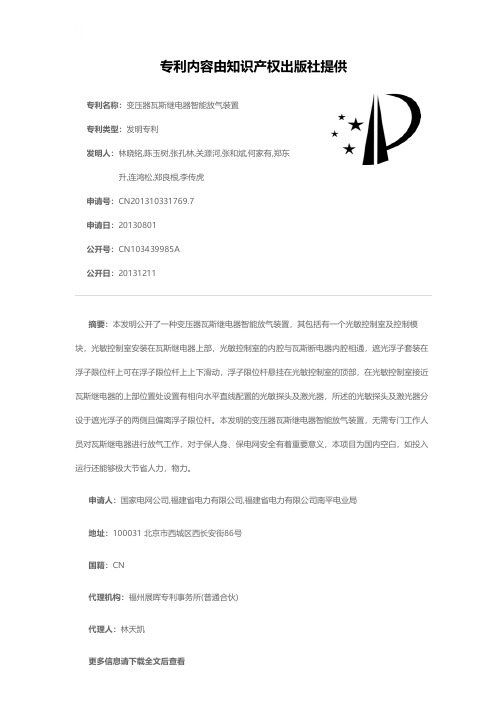

专利名称：变压器瓦斯继电器智能放气装置
专利类型：发明专利
发明人：林晓铭,陈玉树,张孔林,关源河,张和斌,何家有,郑东升,连鸿松,郑良根,李传虎
申请号：CN201310331769.7
申请日：20130801
公开号：CN103439985A
公开日：
20131211
专利内容由知识产权出版社提供
摘要：本发明公开了一种变压器瓦斯继电器智能放气装置，其包括有一个光敏控制室及控制模块，光敏控制室安装在瓦斯继电器上部，光敏控制室的内腔与瓦斯断电器内腔相通，遮光浮子套装在浮子限位杆上可在浮子限位杆上上下滑动，浮子限位杆悬挂在光敏控制室的顶部，在光敏控制室接近瓦斯继电器的上部位置处设置有相向水平直线配置的光敏探头及激光器，所述的光敏探头及激光器分设于遮光浮子的两侧且偏离浮子限位杆。

本发明的变压器瓦斯继电器智能放气装置，无需专门工作人员对瓦斯继电器进行放气工作，对于保人身、保电网安全有着重要意义，本项目为国内空白，如投入运行还能够极大节省人力，物力。

申请人：国家电网公司,福建省电力有限公司,福建省电力有限公司南平电业局
地址：100031 北京市西城区西长安街86号
国籍：CN
代理机构：福州展晖专利事务所(普通合伙)
代理人：林天凯
更多信息请下载全文后查看。

变电站主变有载调压瓦斯继电器在线排气的解决方法摘要：变电站系统中，研究解决在变压器运行状态下排除有载调压瓦斯继电器故障气体及非故障气体，及时消除因主变调压动作而发生主变保护有载调压轻瓦斯的告警信号，保障电网的安全可靠运行，该排（取）气盒解决方法简单方便、安全可靠，无需待主变停电时才能人为排除故障气体,因此可以加大对其的推广应用，本文就此加以简要的分析与论述。

关键词：变电站；瓦斯继电器；在线排气一、变电站主变有载调压瓦斯继电器的作用瓦斯继电器是用于预防瓦斯事故的保护装置，在电力系统中，瓦斯继电器通常安装在储油罐与油箱之间的管道中，当变压器内部发生故障时，使变压器油分解产生气体或者涌动，触发接通指定的控制回路，并及时发出信号，故障程度越严重，所产生的瓦斯气体越多，流速就越快，根据瓦斯程度不同，分为轻瓦斯和重瓦斯，重瓦斯情况下，保护元件自动切除变压器，减少事故的损失。

二、传统瓦斯继电器排气样步骤1、瓦斯排气前准备工作及注意事项：1.1排气样器具准备：100ml玻璃注射器、带针头1ml玻璃注射器各一只、医用乳胶软管、注射器胶帽、医用三通阀各一个、适量本体油。

2、排气前注意事项2.1注射器应密封良好，清洁干燥，芯子与器身滑动自如无卡涩。

取样前应用设备本体油润湿注射器，以保证注射器滑润和密封；2.2乳胶软管与放气塞口径应一致，并能与医用三通阀密封连接；2.3取样工作前应认真查看工作现场，办理相关工作许可手续，并将主变本体重瓦斯保护从跳闸改为发信；排气工作中应注意保持人身与带电部位的安全距离，高处作业时还应系好安全带，梯子应有专人扶持，尽可能从集气盒进行气样采集；2.4进行有载气体继电器排气前，应先合上该主变中性点接地刀闸，并将该主变有载瓦斯保护暂时退出运行，工作中要与中性点套管、中低压侧套管保持足够的安全距离，开启气体继电器外盖后要做好绝缘隔离措施，防止操作过程中手指意外触碰到接线端子造成触电。

三、变压器有载调压瓦斯继电器排气技术特点消除变压器有载调压瓦斯继电器人为排气的简单有效方法，采用与变压器本体瓦斯瓦斯继电器(带排气盒)的排气方法一样，将变压器有载调压瓦斯继电器更换为带有排气盒的瓦斯继电器，利用排气盒的采集气体的工作原理，可以随时在变压器运行状态下排除有载调压瓦斯继电器故障气体及非故障气体，及时消除变压器主变保护有载调压瓦斯告警信号。

不停电瓦斯继电器放气业务流程 瓦斯继电器中的气体来源主要包括变压器内部发生故障导致变压器油分解产生的气体以及变压器检修后未排尽的残留气体。

如果瓦斯继电器内集聚的气体过多，可能会导致瓦斯保护动作，从而影响正常运行，因此需要对瓦斯继电器进行放气处理。

瓦斯继电器包括有载调压开关瓦斯继电器和主变本体瓦斯继电器，其结构图如图1所示。

图1 瓦斯继电器结构图流程一：准备工器具工作前准备好扳手，抹布，安全帽等工具。

流程二：将重瓦斯保护改接信号放气前向调度申请将相应的重瓦斯保护由跳闸改接信号，取下对应保护压板。

流程三：瓦斯继电器放气1.打开瓦斯继电器外罩，并取下放气塞堵头，如图2所示。

图2 打开瓦斯继电器外罩，取下放气塞堵头2.拧开瓦斯继电器放气阀进行放气，方法为缓慢拧松放气阀螺栓，如图3所示，但注意不要拧开，松紧度以听到放气声为宜，放气时禁止触碰接线桩头和红色盖子的探针。

图3 拧开瓦斯继电器放气阀进行放气3.当放气塞中放出油时，说明瓦斯继电器中已无气体，此时应将放气阀拧紧，然后旋上放气塞堵头，并用抹布将油渍清理干净，紧固外罩螺栓。

流程四：将重瓦斯保护改接跳闸放气结束检查非电量保护装置无动作及异常信号后，向调度申请将重瓦斯保护由信号改接跳闸，放上对应保护压板；如有动作信号，应当先将保护动作信号复归，完成后与监控核对信号并汇报调度。

流程五：清理现场，填写记录对现场进行清理，整理工器具，填写工作记录，办理工作终结手续。

危险点分析及安全注意事项：1.由于本项作业为不停电作业，因此作业时应与周围带电设备保持足够的安全距离，防止误触碰带电设备。

2.应与运行中的变压器冷却器保持一定的安全距离，防止误碰转动中的冷却器扇叶。

3.瓦斯继电器一般位于高处，高处作业应当系好安全带，戴好安全帽，如使用梯子，则梯子应当有人扶持。

4.瓦斯继电器的探针用于跳闸试验，作业时禁止按下。

5.瓦斯继电器接线桩头带电，作业时禁止接触。

6.投退保护压板应注意，防止投退错误。
