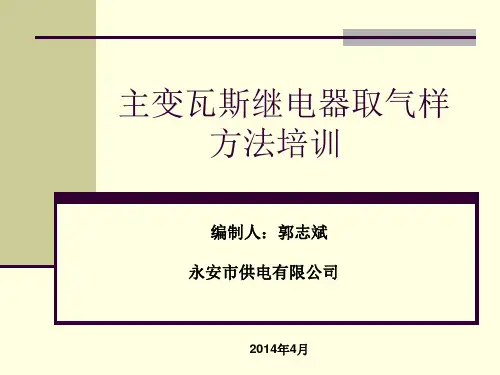

主变本体瓦斯继电器取气方法培训

主变有载瓦斯继电器放气方法陆巡维中心一、引言主变有载瓦斯继电器是主变压器的重要保护装置，能够及时检测到主变压器内部产生的瓦斯，以避免因瓦斯积累引发的事故。

为确保主变有载瓦斯继电器的正常工作，需要定期进行放气操作。

本文将介绍主变有载瓦斯继电器放气方法，并结合陆巡维中心的实际情况进行具体说明。

二、主变有载瓦斯继电器的放气方法1.放气前准备在进行放气前，需要先确保放气人员的安全。

放气人员应穿戴好防护设备，包括防气味口罩、手套、防护服等。

同时，需要关注天气情况，避免在风力较大或气温过高的情况下进行放气操作。

2.放气流程（1）断开主变有载瓦斯继电器的通电线路和信号线路，确保其处于断电状态。

（2）检查放气管路是否畅通，排除可能存在的堵塞情况。

（3）打开主变有载瓦斯继电器的放气阀门，确保放气管路的畅通，以保证瓦斯的顺利排出。

（4）在放气过程中，放气人员应时刻观察继电器上是否有瓦斯泄漏现象，如有泄漏应立即采取相应措施进行处理。

（5）当主变有载瓦斯继电器放气完毕后，应关闭放气阀门，并检查阀门是否关闭牢固，确保不会有瓦斯泄露的情况发生。

（6）放气后，应将主变有载瓦斯继电器进行清洁，以保持其表面洁净，并加强润滑工作，使其运行更加灵活。

三、主变有载瓦斯继电器放气方法在陆巡维中心的应用陆巡维中心是一家专业从事电力设备巡检和维护的机构，主要负责对主变压器等设备进行定期巡视和维护工作。

在维护过程中，主变有载瓦斯继电器的放气是一个重要的环节。

根据陆巡维中心的实际情况，放气操作一般会安排在主变停电维护期间进行，以避免放气过程中对系统运行的影响。

在进行放气操作前，维护人员会先检查继电器的电源和信号线路是否断开，确保操作的安全性。

陆巡维中心采用的主变有载瓦斯继电器放气方法与前文所介绍的方法相同，包括放气管路的检查、放气阀门的打开和关闭以及继电器的清洁和润滑工作。

维护人员在放气过程中会仔细观察继电器的情况，确保没有异常泄漏的现象，并及时处理任何问题。

瓦斯继电器放气方法
瓦斯继电器放气的方法主要有以下几种：
1. 使用专业工具：使用瓦斯继电器放气针或专门的瓦斯继电器放气工具，将其插入继电器的放气孔中，旋转工具，逐渐放出继电器内的气体。

2. 手动放气：有些瓦斯继电器上会有手动放气装置，可以通过拧转装置或按压按钮等方式进行放气。

具体步骤需根据继电器的型号和说明书进行操作。

3. 断电放气：将继电器的电源断开，待放电等一段时间后，继电器内的气体会自然排出。

这种方法适用于一些简单的继电器。

无论使用哪种放气方法，都需要注意安全。

在操作前，确保已经了解了相关的安全知识和操作方法。

另外，如果不熟悉或不确定的情况下，最好请专业人员进行操作。

变电站主变有载调压瓦斯继电器在线排气的解决方法摘要：变电站系统中，研究解决在变压器运行状态下排除有载调压瓦斯继电器故障气体及非故障气体，及时消除因主变调压动作而发生主变保护有载调压轻瓦斯的告警信号，保障电网的安全可靠运行，该排（取）气盒解决方法简单方便、安全可靠，无需待主变停电时才能人为排除故障气体,因此可以加大对其的推广应用，本文就此加以简要的分析与论述。

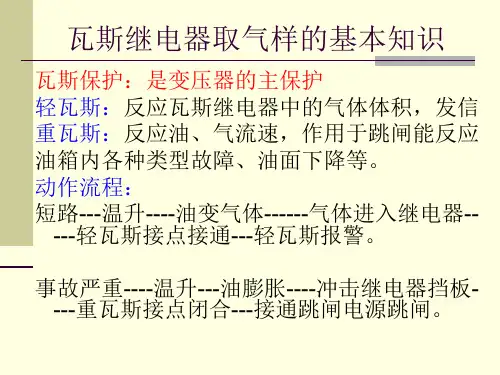

关键词：变电站；瓦斯继电器；在线排气一、变电站主变有载调压瓦斯继电器的作用瓦斯继电器是用于预防瓦斯事故的保护装置，在电力系统中，瓦斯继电器通常安装在储油罐与油箱之间的管道中，当变压器内部发生故障时，使变压器油分解产生气体或者涌动，触发接通指定的控制回路，并及时发出信号，故障程度越严重，所产生的瓦斯气体越多，流速就越快，根据瓦斯程度不同，分为轻瓦斯和重瓦斯，重瓦斯情况下，保护元件自动切除变压器，减少事故的损失。

二、传统瓦斯继电器排气样步骤1、瓦斯排气前准备工作及注意事项：1.1排气样器具准备：100ml玻璃注射器、带针头1ml玻璃注射器各一只、医用乳胶软管、注射器胶帽、医用三通阀各一个、适量本体油。

2、排气前注意事项2.1注射器应密封良好，清洁干燥，芯子与器身滑动自如无卡涩。

取样前应用设备本体油润湿注射器，以保证注射器滑润和密封；2.2乳胶软管与放气塞口径应一致，并能与医用三通阀密封连接；2.3取样工作前应认真查看工作现场，办理相关工作许可手续，并将主变本体重瓦斯保护从跳闸改为发信；排气工作中应注意保持人身与带电部位的安全距离，高处作业时还应系好安全带，梯子应有专人扶持，尽可能从集气盒进行气样采集；2.4进行有载气体继电器排气前，应先合上该主变中性点接地刀闸，并将该主变有载瓦斯保护暂时退出运行，工作中要与中性点套管、中低压侧套管保持足够的安全距离，开启气体继电器外盖后要做好绝缘隔离措施，防止操作过程中手指意外触碰到接线端子造成触电。

三、变压器有载调压瓦斯继电器排气技术特点消除变压器有载调压瓦斯继电器人为排气的简单有效方法，采用与变压器本体瓦斯瓦斯继电器(带排气盒)的排气方法一样，将变压器有载调压瓦斯继电器更换为带有排气盒的瓦斯继电器，利用排气盒的采集气体的工作原理，可以随时在变压器运行状态下排除有载调压瓦斯继电器故障气体及非故障气体，及时消除变压器主变保护有载调压瓦斯告警信号。

不停电瓦斯继电器放气业务流程 瓦斯继电器中的气体来源主要包括变压器内部发生故障导致变压器油分解产生的气体以及变压器检修后未排尽的残留气体。

如果瓦斯继电器内集聚的气体过多，可能会导致瓦斯保护动作，从而影响正常运行，因此需要对瓦斯继电器进行放气处理。

瓦斯继电器包括有载调压开关瓦斯继电器和主变本体瓦斯继电器，其结构图如图1所示。

图1 瓦斯继电器结构图流程一：准备工器具工作前准备好扳手，抹布，安全帽等工具。

流程二：将重瓦斯保护改接信号放气前向调度申请将相应的重瓦斯保护由跳闸改接信号，取下对应保护压板。

流程三：瓦斯继电器放气1.打开瓦斯继电器外罩，并取下放气塞堵头，如图2所示。

图2 打开瓦斯继电器外罩，取下放气塞堵头2.拧开瓦斯继电器放气阀进行放气，方法为缓慢拧松放气阀螺栓，如图3所示，但注意不要拧开，松紧度以听到放气声为宜，放气时禁止触碰接线桩头和红色盖子的探针。

图3 拧开瓦斯继电器放气阀进行放气3.当放气塞中放出油时，说明瓦斯继电器中已无气体，此时应将放气阀拧紧，然后旋上放气塞堵头，并用抹布将油渍清理干净，紧固外罩螺栓。

流程四：将重瓦斯保护改接跳闸放气结束检查非电量保护装置无动作及异常信号后，向调度申请将重瓦斯保护由信号改接跳闸，放上对应保护压板；如有动作信号，应当先将保护动作信号复归，完成后与监控核对信号并汇报调度。

流程五：清理现场，填写记录对现场进行清理，整理工器具，填写工作记录，办理工作终结手续。

危险点分析及安全注意事项：1.由于本项作业为不停电作业，因此作业时应与周围带电设备保持足够的安全距离，防止误触碰带电设备。

2.应与运行中的变压器冷却器保持一定的安全距离，防止误碰转动中的冷却器扇叶。

3.瓦斯继电器一般位于高处，高处作业应当系好安全带，戴好安全帽，如使用梯子，则梯子应当有人扶持。

4.瓦斯继电器的探针用于跳闸试验，作业时禁止按下。

5.瓦斯继电器接线桩头带电，作业时禁止接触。

6.投退保护压板应注意，防止投退错误。

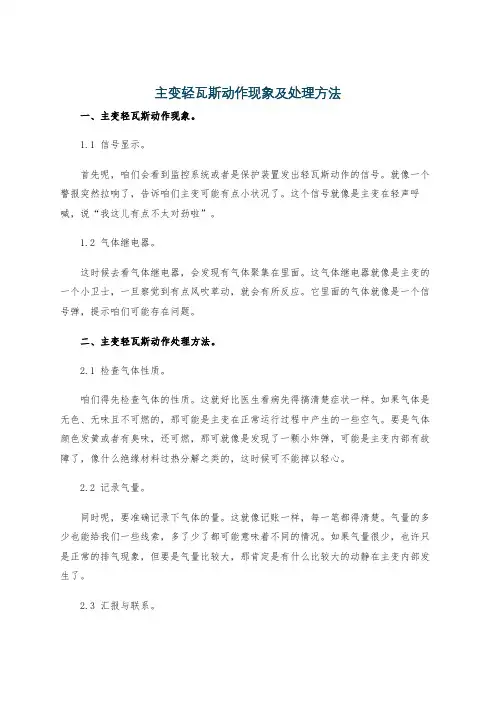

主变轻瓦斯动作现象及处理方法一、主变轻瓦斯动作现象。

1.1 信号显示。

首先呢，咱们会看到监控系统或者是保护装置发出轻瓦斯动作的信号。

就像一个警报突然拉响了，告诉咱们主变可能有点小状况了。

这个信号就像是主变在轻声呼喊，说“我这儿有点不太对劲啦”。

1.2 气体继电器。

这时候去看气体继电器，会发现有气体聚集在里面。

这气体继电器就像是主变的一个小卫士，一旦察觉到有点风吹草动，就会有所反应。

它里面的气体就像是一个信号弹，提示咱们可能存在问题。

二、主变轻瓦斯动作处理方法。

2.1 检查气体性质。

咱们得先检查气体的性质。

这就好比医生看病先得搞清楚症状一样。

如果气体是无色、无味且不可燃的，那可能是主变在正常运行过程中产生的一些空气。

要是气体颜色发黄或者有臭味，还可燃，那可就像是发现了一颗小炸弹，可能是主变内部有故障了，像什么绝缘材料过热分解之类的，这时候可不能掉以轻心。

2.2 记录气量。

同时呢，要准确记录下气体的量。

这就像记账一样，每一笔都得清楚。

气量的多少也能给我们一些线索，多了少了都可能意味着不同的情况。

如果气量很少，也许只是正常的排气现象，但要是气量比较大，那肯定是有什么比较大的动静在主变内部发生了。

2.3 汇报与联系。

接下来，要赶紧向上级汇报这个情况，这叫“事出有因，及时通报”。

同时呢，联系检修人员。

就像遇到麻烦找专家来帮忙一样，检修人员就像是主变的救星，他们有专业的工具和知识，能准确判断主变到底出了什么问题。

在这个过程中，咱们可不能自己瞎捣鼓，得按照规定的流程来，不然就像是盲人摸象，越弄越乱。

三、后续操作。

3.1 加强监视。

在等待检修人员到来的过程中，咱们要加强对主变的监视。

这就好比守着一个生病的人，时刻关注他的状态。

要多看看油温、油位、负荷这些参数有没有什么异常变化。

要是发现有什么新的情况，那可得像热锅上的蚂蚁一样，迅速采取措施。

3.2 禁止强送。

还有一点很重要，在没有搞清楚轻瓦斯动作的原因之前，绝对禁止强送主变。

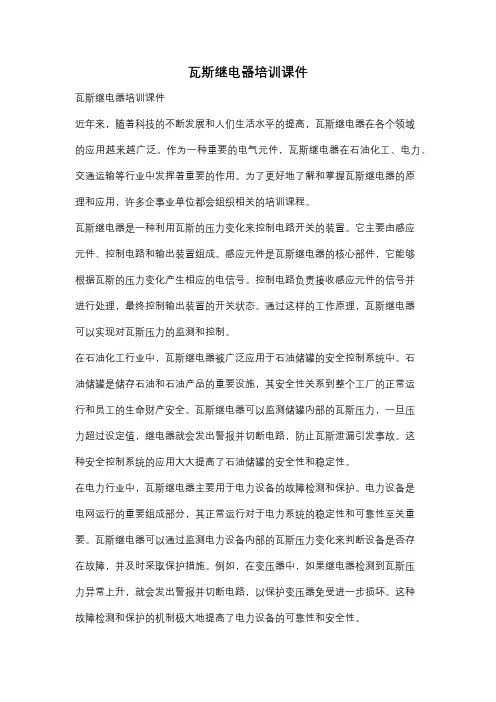

瓦斯继电器培训课件瓦斯继电器培训课件近年来，随着科技的不断发展和人们生活水平的提高，瓦斯继电器在各个领域的应用越来越广泛。

作为一种重要的电气元件，瓦斯继电器在石油化工、电力、交通运输等行业中发挥着重要的作用。

为了更好地了解和掌握瓦斯继电器的原理和应用，许多企事业单位都会组织相关的培训课程。

瓦斯继电器是一种利用瓦斯的压力变化来控制电路开关的装置。

它主要由感应元件、控制电路和输出装置组成。

感应元件是瓦斯继电器的核心部件，它能够根据瓦斯的压力变化产生相应的电信号。

控制电路负责接收感应元件的信号并进行处理，最终控制输出装置的开关状态。

通过这样的工作原理，瓦斯继电器可以实现对瓦斯压力的监测和控制。

在石油化工行业中，瓦斯继电器被广泛应用于石油储罐的安全控制系统中。

石油储罐是储存石油和石油产品的重要设施，其安全性关系到整个工厂的正常运行和员工的生命财产安全。

瓦斯继电器可以监测储罐内部的瓦斯压力，一旦压力超过设定值，继电器就会发出警报并切断电路，防止瓦斯泄漏引发事故。

这种安全控制系统的应用大大提高了石油储罐的安全性和稳定性。

在电力行业中，瓦斯继电器主要用于电力设备的故障检测和保护。

电力设备是电网运行的重要组成部分，其正常运行对于电力系统的稳定性和可靠性至关重要。

瓦斯继电器可以通过监测电力设备内部的瓦斯压力变化来判断设备是否存在故障，并及时采取保护措施。

例如，在变压器中，如果继电器检测到瓦斯压力异常上升，就会发出警报并切断电路，以保护变压器免受进一步损坏。

这种故障检测和保护的机制极大地提高了电力设备的可靠性和安全性。

除了石油化工和电力行业，瓦斯继电器还广泛应用于交通运输领域。

在汽车中，瓦斯继电器可以监测车辆燃料系统中的瓦斯压力，一旦压力异常，继电器就会切断燃料供应，以防止燃料泄漏引发火灾。

在船舶中，瓦斯继电器可以监测船舶燃油系统中的瓦斯压力，一旦压力异常，继电器就会切断燃油供应，以保证船舶安全航行。

这些应用使得交通运输更加安全可靠，减少了事故的发生。
