变压器瓦斯继电器的作用一、引言变压器是电力系统中重要的电力设备之一，其主要作用是将高电压的电能转换为低电压的电能，以满足不同电器设备的使用需求。
在变压器的运行过程中，由于各种原因，如内部故障或外部电力系统的异常情况，可能会产生瓦斯。
而瓦斯的积累会对变压器造成严重的危害，甚至引发爆炸。
为了保证变压器的安全运行，瓦斯继电器应运而生。
二、瓦斯继电器的原理瓦斯继电器是一种专门用来检测变压器内部瓦斯积累的电气装置。
它基于瓦斯的特性，通过检测变压器内部的气体浓度变化来判断变压器是否存在瓦斯积累的情况。
一般情况下，当变压器内部瓦斯浓度超过一定阈值时，瓦斯继电器会自动报警，以便及时采取相应的安全措施。
三、瓦斯继电器的作用1. 预警功能：瓦斯继电器能够及时监测变压器内部瓦斯积累的情况，一旦检测到瓦斯浓度超过预设阈值，会立即发出警报信号。
这样，运维人员可以及时得知变压器内部存在安全隐患，采取相应的措施，避免事故的发生。
2. 防爆功能：变压器内部瓦斯积累会导致气体压力的增加，从而增加了变压器爆炸的风险。
而瓦斯继电器的作用就是在瓦斯浓度超过阈值时及时报警，以便运维人员能够迅速采取措施，如停电、通风等，降低瓦斯爆炸的风险，保证变压器的安全运行。
3. 远程监控功能：现代的瓦斯继电器通常配备有远程监控功能。
通过与监控系统的连接，可以实时监测变压器内部瓦斯情况，并将数据传输到监控中心，以便运维人员随时了解变压器的运行状态。
这样，即使运维人员不在现场，也能及时发现变压器内部瓦斯积累的情况，保证变压器的安全运行。
四、瓦斯继电器的优势1. 灵敏度高：瓦斯继电器能够对变压器内部瓦斯浓度的微小变化做出快速响应，具有高度的灵敏度。
2. 可靠性高：瓦斯继电器通过使用可靠的传感器和控制器，能够准确地检测瓦斯浓度，并及时发出警报。
3. 易于安装和维护：瓦斯继电器通常采用模块化设计，安装和维护都比较方便。
4. 耐用性强：瓦斯继电器一般采用高品质的材料制造，具有较长的使用寿命和稳定的性能。
变压器瓦斯继电器动作原因的分析及处理作者：苏悦蔡希来源：《科学与技术》2018年第22期摘要：本文首先介绍了变压器瓦斯继电器动作原理，然后从其内部故障与辅助系统故障两方面分析了动作出现的主要原因，最后提供了具体处理方法。
旨在为有关人员提供参考，降低变压器瓦斯动作事故的发生率，创造稳定、安全的运行环境。
关键词：变压器；瓦斯继电器；工作原因引言变压器的良好运作离不开瓦斯继电器的支持，其能真实反映油箱内部故障问题，比如油面下降、铁心过热等等。
若变压器绕组某些线匝短路，短路电流会瞬间增大，导致绕组过热，形成较大的油流去撞击油枕。
但体现在相电流上则不会如此灵敏，所以差动保护无法发挥作用，但瓦斯继电器却能对此发生灵敏动作。
1.瓦斯继电器动作原理分析1.1轻瓦斯继电器一旦变压器油位下滑或者变压器在故障点的影响下出现局部高热，将会导致周围的变压器油迅速膨胀，油内溶解的气体变成气泡升高，瓦斯继电器上方储存气体，造成开口杯位置下降，让磁铁向着干簧触点移动逐渐连接在一起，从而发生预警信号。
1.2重瓦斯继电器瓦斯继电器衔接油管的进口和挡板相对，若变压器内出现重大故障时会产生诸多气体，这些气体从本体向油枕冲击，减少挡板上重锤作用与弹簧阻力，促进磁铁朝着干簧触点迁移，让永久性磁铁接近干簧触点，发出预警信号或者开启跳闸回路。
2.瓦斯继电器动作主要原因2.1内部故障若变压器内部出现匝间短路、铁心多点接地以及绝缘破坏等问题时，会形成诸多热能，促使油分解形成气体逐渐向着油枕靠拢，一旦流速大于继电器的整定值，后者的挡板遭受冲击，断路器瞬间跳闸，进而防止事故进一步发展。
此外，继电器中的气体集中到大于集齐盒的标准值时，便可连接继电器的信号触点，发出预警。
所以，若变压器内油位升降频率过快，油中气体迅速分离导致变压器跳闸，相关人员要及时检测防爆孔、油枕等构件能否喷油；检测变压器外壳和盖板之间的密封圈能否因为油膨胀被破坏，造成外壳流油；检测所有焊缝有无开裂情况，外壳有无突起等等。
变压器瓦斯继电器原理哎呀，说到变压器瓦斯继电器，这玩意儿可真是个奇妙的小东西。
你可能会想，变压器和瓦斯继电器，这俩东西怎么就扯到一块儿去了呢？别急，听我慢慢道来。
记得那是一个风和日丽的下午，我正跟几个朋友在公园里闲逛。
突然，我注意到公园一角的变压器旁边围了一群人，似乎在讨论着什么。
我好奇地凑过去，原来是变压器的瓦斯继电器出了点问题。
这瓦斯继电器，说白了，就是变压器的“安全卫士”。
你瞧，变压器在工作的时候，难免会有那么一丁点儿的油泡或者气体产生。
正常情况下，这些小东西是没什么大碍的，但是，如果变压器内部出了什么故障，比如短路啊，过热啊，那产生的气体可就多了去了。
这时候，瓦斯继电器就派上用场了。
它的原理其实挺简单的，就像个倒立的瓶子，里面装满了油。
当变压器内部一切正常的时候，这个瓶子里的油是平静的。
但是，一旦变压器内部出现了问题，产生的气体就会把油面顶起来，触发一个开关。
这个开关一被触发，就会发出信号，告诉操作人员：“嘿，哥们儿，变压器出事儿了，赶紧来看看吧！”那天在公园，我看到的就是这样一幕。
瓦斯继电器的油面突然上升，触发了警报。
工作人员赶紧跑过来，检查变压器，发现原来是个小短路。
他们迅速处理了问题，变压器又恢复了正常工作。
这事儿让我对瓦斯继电器有了更深的认识。
别看它不起眼，关键时刻可是能救命的。
它就像个默默无闻的守护者，静静地守护着变压器的安全。
所以啊，下次你再看到变压器旁边的那个小瓶子，可别小瞧它。
它虽然不起眼，但作用可大了去了。
就像生活中的很多人，他们默默无闻，却在关键时刻发挥着重要作用。
我们都应该对他们心存感激。
好了，关于瓦斯继电器的故事就讲到这里了。
希望下次你再听到这个词，不会觉得陌生，而是会心一笑，想起这个小瓶子的奇妙之处。
变压器瓦斯继电器校验变压器瓦斯继电器（TRV）是一种用来监测变压器内部故障的关键设备，通过分析变压器油中的溶解气体成分来评估变压器运行状况。
TRV校验旨在确保继电器能够准确可靠地检测和响应故障气体。
校验流程TRV校验通常涉及以下步骤：隔离变压器：将变压器与系统隔离，防止电气干扰。
采样：从变压器油箱中抽取油样，用于溶解气体分析。
注入模拟故障气体：向油样中注入已知浓度的模拟故障气体，如氢气、甲烷和乙炔。
激活继电器：激活TRV，让其分析模拟故障气体的存在。
记录响应：记录TRV对模拟故障气体的响应，包括动作时间、动作气体浓度和触点状态。
比较结果：将TRV的响应与预期的响应进行比较，以评估继电器的准确性和灵敏度。
调整和校准：根据比较结果，调整TRV的设置或进行校准，以确保其符合制造商的规范。
注意事项安全措施：由于TRV校验涉及处理易燃气体，因此必须遵守严格的安全措施，包括戴口罩、手套和护目镜。
准确采样：采样必须精确，以确保油样代表变压器的实际运行状况。
模拟气体浓度：模拟故障气体的浓度必须与变压器可能产生的实际故障气体浓度范围相匹配。
专业人员进行：TRV校验应由合格的专业人员进行，他们熟知TRV操作和变压器故障气体分析。
定期校验：TRV应定期进行校验，以确保其持续准确性和可靠性。
校验间隔根据变压器的类型、重要性和运行环境而定。
优点TRV校验提供了以下好处：提高可靠性：确保TRV能够可靠地检测故障气体，从而及早发现变压器故障。
延长变压器寿命：通过及早检测故障并采取纠正措施，可以延长变压器的使用寿命。
减少停机时间：及时的故障检测有助于防止灾难性的故障，减少停机时间和相关的成本。
提高安全性：降低变压器故障的风险，从而提高人员和设备的安全性。
符合标准：TRV校验符合行业标准和监管要求，例如IEEEC57.104和IEC 60270。
变压器瓦斯继电器标准一、术语和定义1.变压器瓦斯继电器（Transformer Gas Relay）：一种安装在变压器本体端盖上的电气安全装置，用于监测和保护变压器内部的故障。
2.密封性（Sealed Property）：变压器瓦斯继电器在规定试验压力下，无漏水、漏气现象。
3.动作灵敏度（Sensitive Property of Operation）：当变压器内部发生故障时，瓦斯继电器的浮子能够迅速反应并触发触点接通。
二、结构要求1.变压器瓦斯继电器应包括密封件、浮子、触点组件和外壳等主要部件，且应结构简单、坚固、耐用。
2.浮子应能够自由浮动，并能在一定压力下触发触点组件动作。
3.触点组件应满足安全要求，且能有效地接通报警或跳闸电路。
4.外壳应采用耐腐蚀材料制造，表面光滑、无毛刺。
三、性能要求1.瓦斯继电器应具有足够的灵敏度和动作速度，能够在变压器内部故障发生时迅速响应并报警或跳闸。
2.瓦斯继电器应具备可靠的密封性能，以防止外部环境因素对内部零件的影响。
3.触点组件的电气性能应满足相关标准和设计要求，确保有效接通报警或跳闸电路。
4.瓦斯继电器的环境适应性应强，能够在不同环境下稳定工作。
四、试验方法1.密封性试验：在规定试验压力下进行密封性试验，检查瓦斯继电器是否存在漏水、漏气现象。
2.动作灵敏度试验：模拟变压器内部故障情况，测试瓦斯继电器的动作灵敏度和响应时间。
3.环境适应性试验：将瓦斯继电器置于模拟现场环境条件下，测试其性能指标和稳定性。
4.耐压试验：对瓦斯继电器的触点组件进行耐压试验，以验证其电气性能是否满足要求。
5.外观检查：对瓦斯继电器的外观进行目视检查，以确保其表面无损伤、无毛刺等现象。
五、检验规则1.出厂检验：每批产品均应进行出厂检验，确保产品符合相关标准和设计要求。
出厂检验项目应包括密封性、动作灵敏度、外观检查等项目。
2.型式检验：在产品研发阶段和定型生产阶段，应进行型式检验，以验证产品是否符合设计要求和相关标准。
时基电力35kV~110kV电力变压器瓦斯继电器的作用瓦斯继电器的作用用途瓦斯继电器（又称气体继电器）是变压器所用的一种保护装置，装在变压器的储油柜和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。
轻瓦斯的作用轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升入瓦斯继电器，气压使油面下降，继电器的开口杯随油面落下，轻瓦斯干簧触点接通发出信号，当轻瓦斯内气体过多时，可以由瓦斯继电器的气嘴将气体放出。
1011H时基电力重瓦斯的作用重瓦斯主要反映在变压器严重内部故障（如：匝间短路）产生的强烈气体推动油流冲击挡板，挡板上的磁铁吸引重瓦斯干簧触点，使触点接通而跳闸。
瓦斯继电器分有载瓦斯继电器（油管半径一般为50mm或者80mm）和本体瓦斯继电器（油管半径一般80mm）。
瓦斯继电器有浮筒式、档板式、开口杯式等不同型号，如QJ-80型继电器，其信号回路接上开口杯，跳闸回路接下档板。
所谓瓦斯保护信号动作，即指因各种原因造成继电器内上开口杯的信号回路接点闭合。
瓦斯继电器校验仪有哪些特点瓦斯继电器校验仪是用于检查瓦斯继电器动作保护值的可靠性，是预防瓦斯泄露造成变压器损坏、爆燃等重大事故的主要检测工具，该产品是时基电力自主研发的科技型产品，综合误差≤5%，操作简单，输出精度高，采用独立气源，程序化自动测量，既可与检验台定期核对，又可单独使用，SJWS-I型瓦斯继电器校验仪是目前测量QJ－25、50、80、50W、80W型瓦斯继电器流速值、容积率、密封性试验的主要工具。
瓦斯继电器发生动作后的处理措施瓦斯继电器动作跳闸时，在查明原因消除故障前不得将变压器投入运行，为查明原因应重点考虑以下因素，作出综合判断。
（1）是否呼吸不畅或排气未尽；（2）保护及直流等二次回路是否正常；时基电力（3）变压器外观有无明显反映故障性质的异常现象；（4）气体继电器中积聚的气体是否可燃；（5）气体继电器中的气体和油中溶解的气体的色谱分析结果；（6）必要的电气试验结果；（7）变压器其它继电保护装置的动作情况。
变压器瓦斯继电器校验校验目的：变压器瓦斯继电器校验旨在评估继电器的正常运行状况，确保其能有效检测变压器内部故障产生的可燃性气体，从而保障变压器的安全运行。
校验步骤：1. 目视检查：检查继电器外壳是否有损坏或变形。
验证铭牌信息与变压器匹配，包括型号、动作压力、安装位置等。
检查继电器与变压器的连接管路是否完整，有无泄漏。
2. 气密性试验：关闭继电器出口阀，打开进气阀，向继电器内充入规定的气体。
保持气体压力一段时间，观察继电器压力表是否稳定。
关闭进气阀，观察继电器压力表是否保持稳定，确认继电器气密性良好。
3. 通断动作试验：按照继电器操作手册，分别向继电器进气口和排气口通入规定的压力，模拟变压器故障产生的气体。
观察继电器是否按设定压力动作，发出报警信号或断开电路。
释放压力，验证继电器是否复位。
4. 继电器触点检查：断开继电器电源，用万用表测量继电器常开触点和常闭触点的电阻值。
确认触点电阻值符合规定，确保触点良好接触。
5. 保护设置检查：校核继电器保护动作设定值是否符合变压器的保护要求。
检查继电器保护动作时间是否满足设计规范。
6. 校准和调整：根据校验结果，对继电器压力设定点、动作延迟时间等参数进行校准和调整。
确保继电器满足保护要求，并进行记录。
注意事项：校验前，应确保变压器处于断电状态。
校验过程中，严禁在继电器附近明火作业。
使用适当的压力表和气体源进行校验。
校验记录应保存完好，以便追踪继电器的性能变化。
结语：变压器瓦斯继电器校验是确保变压器安全运行的重要环节。
通过定期校验，可以及时发现继电器的故障或异常，确保其能在变压器发生故障时发挥预警和保护作用，保障设备和人员安全。

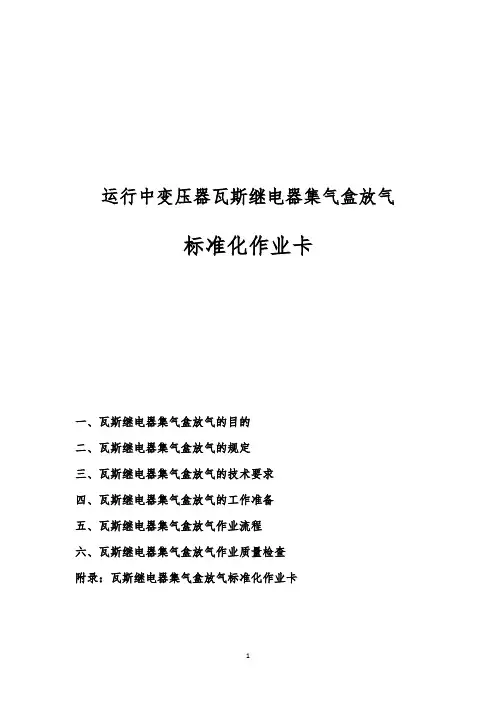

运行中变压器瓦斯继电器集气盒放气标准化作业卡一、瓦斯继电器集气盒放气的目的二、瓦斯继电器集气盒放气的规定三、瓦斯继电器集气盒放气的技术要求四、瓦斯继电器集气盒放气的工作准备五、瓦斯继电器集气盒放气作业流程六、瓦斯继电器集气盒放气作业质量检查附录：瓦斯继电器集气盒放气标准化作业卡一、瓦斯继电器集气盒放气的目的集气盒的作用是把气体继电器内收集到的气体转移到安装位置较低的地方，以便于观察和带电采集气体。
在气体继电器和集气盒之间有一根较细的导气管，起到连通作用。
因此我们可以在下面直接放气或采集气体。
若瓦斯继电器集气盒内气体过多，易造成瓦斯继电器内多余气体不能快速排出，造成瓦斯继电器误动。
因此按标准对瓦斯继电器集气盒放气，是保证变压器可靠运行的重要工作。
二、瓦斯继电器集气盒放气的规定1、在对变压器的巡视中，应检查瓦斯继电器集气盒外观有无渗漏，观察孔内有无气体。
检查观察孔内有无气体2、如集气盒内存在气体，应检查瓦斯继电器上有无气体；检查瓦斯保护有无信号出现。
同时应对集气盒内的气体进行采集并进行气体的色谱试验，判断变压器产气的原因并制定相应的处理措施。
三、瓦斯继电器集气盒放气的技术要求瓦斯继电器集气盒放气工作需注意以下注意事项：1、作业时需选择天气较好时进行，空气湿度不得大于80%。
2、放气前，向调度申请退出重瓦斯保护。
3、检查针筒是否完好并用站内所存变压器油润滑针筒，试着拉、压活塞内芯。
4、采气时，应选用合适的软管和干燥、密封良好的针筒。
5、采气结束后应观察集气盒内是否充满油，各接头无渗漏油现象。
四、瓦斯继电器集气盒放气的工作准备(一)危险点分析在集气盒放气的作业中，以下危险点可能会造成人身或设备事故。
故作业前应进行危险点分析。
1、未向调度申请即投退变压器瓦斯保护压板，或误投退变压器瓦斯保护压板。
2、应与带电设备保持足够的安全距离，防止误触碰带电设备。
3、应与运行中的变压器冷却器保持一定的安全距离，防止误碰转到中的冷却器扇叶。
瓦斯继电器1、简介瓦斯继电器（又称气体继电器）是变压器的一种保护装置，我公司消弧/接地变常用瓦斯继电器型号为QJ1-50（QJ代表气体继电器，50代表管径），装在变压器的油枕和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使气体继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。
2、结构与工作原理1. 探针 6. 接线端子2. 放气塞 7. 上盖3. 重锤 8. 弹簧4.开口杯（浮子） 9. 干簧接点5. 磁铁 10. 挡板（继电器芯子结构）2.1气体继电器工作原理变压器正常工作时，继电器内是充满变压器油的，当变压器在运行中出现轻微故障时，因变压器油分解而产生的气体将积聚在继电器容器的上部，迫使继电器油面下降，开口杯（浮子）随之下降至某一限定位置时，磁铁使信号接点接通，发出报警信号。
若因变压器漏油而使油面降低，同样发出报警信号。
当变压器内部发生严重故障时（特别是匝间短路等其他变压器保护不能快速动作的故障），产生的强烈气体使油箱内压力瞬时升高，将会出现油的涌浪，从而在管路内产生油流，冲击继电器的挡板运动。
当挡板运行到某一限定位置时，磁铁使跳闸接点接通，将变压器从电网中切除。
2.2工作特性3.1瓦斯继电器的安装继电器应安装在油浸变压器油箱与储油柜之间的连接管路上，联管的内径应与继电器的管路通径（口径）一致，继电器上的箭头必须指向储油柜。
允许储油柜端稍高，但联管的轴线与水平面的倾斜度不得超过4%，或采用安装导气联管的方法，使变压器内部的气体易于汇集在继电器内。
继电器的安装位置应便于取气样及观察继电器，并方便运行现场对继电器的检修，其安装位置应保证继电器芯子能顺利的从壳体中取出。
从气塞处打进空气，可以检查“报警信号”接点动作的可靠性。
将探针罩拧下，按动探针，可以检查“切除信号（跳闸）”接点动作的可靠性。
油时请先将放气塞打开，然后注油。
变压器中瓦斯继电器的应用原理:
如果充油的变压器内部发生放电故障,放电电弧使变压器油发生分解,产生甲烷、乙炔、氢气、一氧化碳、二氧化碳、乙烯、乙烷等多种特征气体，故障越严重，气体的量越大，这些气体产生后从变压器内部上升到上部的油枕的过程中，流经瓦斯继电器，推动瓦斯继电器内的一个挡扳，使继电器的常开接点闭合，作用于轻瓦斯保护发出警告信号，重瓦斯则直接启动继电保护跳闸，断开断路器，切除故障变压器。
当然，油流和其他一些因发热产生的气体也可以使瓦斯继电器动作
瓦斯保护
定义
瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，从油箱向油枕流动，其强烈程度随故障的严重程度不同而不同，反应这种气流与油流而动作的保护称为瓦斯保护，也叫气体保护。
在气体保护继电器内，上部是一个密封的浮筒，下部是一块金属档板，两者都装有密封的水银接点。
浮筒和档板可以围绕各自的轴旋转。
在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；档板则由于本身重量而下垂，其水银接点也是断开的。
当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于气体继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”。
重瓦斯动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。
气体继电器有浮筒式、档板式、开口杯式等不同型号。
目前大多采用QJ-80型继电器，其信号回路接上开口杯，跳闸回路接下档板。
所谓瓦斯保护信号动作，即指因各种原因造成继电器内上开口杯的信号回路接点闭合，光字牌灯亮。
保护范围
瓦斯保护是变压器的主要保护，它可以反映油箱内的一切故障。
包括：油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳间的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等。
瓦斯保护动作迅速、灵敏可靠而且结构简单。
但是它不能反映油箱外部电路（如引出线上）的故障，所以不能作为保护变压器内部故障的唯一保护装置。
另外，瓦斯保护也易在一些外界因素（如地震）的干扰下误动作。
变压器有载调压开关的瓦斯继电器与主变的瓦斯继电器作用相同、安装位置不同，型号不同。
安装方式
瓦斯继电器安装在变压器到储油柜的连接管路上，安装时应注重：
4.1 首先将气体继电器管道上的碟阀关严。
如碟阀关不严或有其他情况，必要时可放掉油枕中的油，以防在工作中大量的油溢出。
4.2 新气体继电器安装前，应检查有无检验合格证实，口径、流速是否正确，内外部件有无损坏，内部如有临时绑扎要拆开，最后检查浮筒、档板、信号和跳闸接点的动作是否可靠，并关好放气阀门。
4.3 气体继电器应水平安装，顶盖上标示的箭头方向指向油枕，工程中答应继电器的管路轴线方向往油枕方向的一端稍高，但与水平面倾斜不应超过4%。
4.4 打开碟阀向气体继电器充油，布满油后从放气阀门放气。
如油枕带有胶囊，应注重充油放气的方法，尽量减少和避免气体进入油枕。
4.5 进行保护接线时，应防止接错和短路，避免带电操作，同时要防止使导电杆转动和小瓷头漏油。
4.6 投入运行前，应进行绝缘摇测及传动试验。
试验项目
气体继电器在安装使用前应作如下一些检验项目和试验项目：
5.1 一般性检验项目：
玻璃窗、放气阀、控针处和引出线端子等完整不渗油，浮筒、开口杯、玻璃窗等完整无裂纹。
5.2 试验项目
5.2.1 密封试验：整体加油压（压力为20mPa，持续时间为1h）试漏，应无渗透漏。
5.2.2 端子绝缘强度试验：出线端子及出线端子间耐受工频电压2000v，持续1 min，也可用2500v兆欧表摇测绝缘电阻，摇测1min代替工频耐压，绝缘电阻应在3 00mΩ以上。
5.2.3 轻瓦斯动作容积试验：当壳内聚积250∽300cm3空气时，轻瓦斯应可靠动作。
5.2.4 重瓦斯动作流速试验。
日常巡视项目
电力变压器运行规程DL/T572－95（以下简称“规程”）规定在变压器的日常巡视项目中首先应检查气体继电器内有无气体，对气体的巡视应注重以下几点：
6.1 气体继电器连接管上的阀门应在打开位置。
6.2 变压器的呼吸器应在正常工作状态。
6.3 瓦斯保护连接片投入应正确。
6.4 油枕的油位应在合适位置，继电器内布满油。
6.5 气体继电器防水罩一定牢固。
6.6 继电器接线端子处不应渗油，且应能防止雨、雪、灰尘的侵入，电源及其二次回路要有防水、防油和防冻的措施，并要在春秋二季进行防水、防油和防冻检查。
运行
变压器在正常运行时，瓦斯继电器工作无任何异常。
关于瓦斯继电器的运行状态，规程中对其有如下规定：
7.1 变压器运行时瓦斯保护应接于信号和跳闸，有载分接开关的瓦斯保护接于跳闸。
7.2 变压器在运行中进行如下工作时应将重瓦斯保护改接信号：
7.2.1 用一台断路器控制两台变压器时，当其中一台转入备用，则应将备用变压器重瓦斯改接信号。
7.2.2 滤油、补油、换潜油泵或更换净油器的吸附剂和开闭瓦斯继电器连接管上的阀门时。
7.2.3 在瓦斯保护及其二次回路上进行工作时。
7.2.4 除采油样和在瓦斯继电器上部的放气阀放气处，在其他所有地方打开放气、放油和进油阀门时。
7.2.5 当油位计的油面异常升高或吸吸系统有异常现象，需要打开放气或放油阀门时。
7.3 在地震预告期间，应根据变压器的具体情况和气体继电器的抗震性能确定重瓦斯保护的运行方式。
地震引起重瓦斯保护动作停运的变压器，在投运前应对变压器及瓦斯保护进行检查试验，确认无异常后，方可投入。
瓦斯保护信号动作的主要原因
8.1 轻瓦斯动作的原因
8.1.1 因滤油、加油或冷却系统不严密以至空气进入变压器。
8.1.2 因温度下降或漏油致使油面低于气体继电器轻瓦斯浮筒以下
8.1.3 变压器故障产生少量气体
8.1.4 变压器发生穿越性短路故障。
在穿越性故障电流作用下，油隙间的油流速度加快，当油隙内和绕组外侧产生的压力差变化大时，气体继电器就可能误动作。
穿越性故障电流使绕组动作发热，当故障电流倍数很大时，绕组温度上升很快，使油的体积膨胀，造成气体继电器误动作。
8.1.5 气体继电器或二次回路故障。
以上所述因素均可能引起瓦斯保护信号动作。
瓦斯保护装置动作的处理
变压器瓦斯保护装置动作后，应马上对其进行认真检查、仔细分析、正确判定，立即采取处理措施。
9.1 瓦斯保护信号动作时，立即对变压器进行检查，查明动作原因，上否因积聚空气、油面降低、二次回路故障或上变压器内部邦联造成的。
如气体继电器内有气休，则应记录气体量，观察气体的颜色及试验上否可燃，并取气样及油样做色谱分析，可根据的关规程和导则判定变压器的故障性质。
色谱分析是指对对收集到的气体用色谱仪对其所含的氢气、氧气、一氧化碳、二氧化碳、甲烷、乙烷、乙烯、乙炔等气体进行定性和定量分析，根据所含组分名称和含量准确判定邦联性质，发展趋势、和严重程度。
若气体继电器内的气体无色、无臭且不可燃，色谱分析判定为空气，则变压器可继续运行，并及时消除进气缺陷。
若气体继电器内的气体可燃且油中溶解气体色谱分析结果异常，则应综合判定确定变压器是否停运。
9.2 瓦斯继电器动作跳闸时，在查明原因消除故障前不得将变压器投入运行。
为查明原因应重点考虑以下因素，作出综合判定。
a. 是否呼吸不畅或排气未尽；
b. 保护及直流等二次回路是否正常；
c. 变压器外观有无明显反映故障性质的异常现象；
d. 气体继电器中积聚的气体是否可燃；
e. 气体继电器中的气体和油中溶解的气体的色谱分析结果；
f. 必要的电气试验结果；
g. 变压器其它继电保护装置的动作情况。
瓦斯保护的反事故措施
瓦斯保护动作，轻者发出保护动作信号，提醒维修人员马上对变压器进行处理；重者跳开变压器开关，导致变压器马上停止运行，不能保证供电的可靠性，对此提出了瓦斯保护的反事故措施：
10.1 将瓦斯继电器的下浮筒改为档板式，触点改为立式，以提高重瓦斯动作的可靠性。
10.2 为防止瓦斯继电器因漏水而短路，应在其端子和电缆引线端子箱上采取防雨措施。
10.3 瓦斯继电器引出线应采用防油线。
10.4 瓦斯继电器的引出线和电缆应分别连接在电缆引线端子箱内的端子上。
