500kV主变压器知识及瓦斯继电器工作原理讲解

瓦斯继电器动作原理
瓦斯继电器是一种用来控制燃气供应的装置，它基于气体压力的变化来实现电路的开关。

瓦斯继电器的动作原理是通过感应燃气管内的压力变化，将电信号转换为机械运动，从而控制燃气的通断。

瓦斯继电器内部有一个膜片或弹簧片，当燃气管内的压力达到预设值时，压力作用在膜片或弹簧片上，使得它发生位移。

位移过程中，膜片或弹簧片上的触点也会发生相应的位移，从而通过接通或切断电路来控制燃气供应。

具体来说，当燃气管内的压力低于预设值时，膜片或弹簧片处于正常位置，触点保持断开状态，电路处于断开状态，燃气供应被切断。

然而，当燃气管内的压力升高，超过预设值时，膜片或弹簧片会发生位移，触点会接触并闭合，电路连通，燃气供应恢复。

瓦斯继电器的动作原理就是利用了压力传感器将气体压力转换为机械运动，并通过触点的控制来实现电路的开关。

这一过程实现了对燃气供应的自动控制和保护，在燃气使用过程中起到了重要的作用。

瓦斯继电器的原理
瓦斯继电器是一种用于控制气体流量的设备。

它基于一个简单的原理，通过利用气体压力差来控制继电器的开关状态。

瓦斯继电器由一个装有弹簧的活塞组成。

当气体通过继电器时，它会施加压力在活塞上。

这个压力会使得活塞向下移动，撤销让弹簧压缩的力。

当气体压力足够高时，活塞会被推到下面的位置，弹簧将被完全释放。

这种情况下，继电器处于断开状态，气体无法通过。

当气体压力降低时，活塞上的压力减小，弹簧会重新施加力使活塞上升。

当活塞上升到一定高度，继电器会重新连接，允许气体再次通过。

通过这种方式，瓦斯继电器能够根据气体流量的变化来控制继电器的状态。

当气体流量超过或低于预设的阈值时，继电器会相应地打开或关闭。

因此，瓦斯继电器的原理是通过检测气体压力差，利用活塞的位置来切换继电器的状态，从而控制气体流量。

这种继电器主要用于需要监测和控制气体流量的应用，例如燃气热水器和燃气炉等。

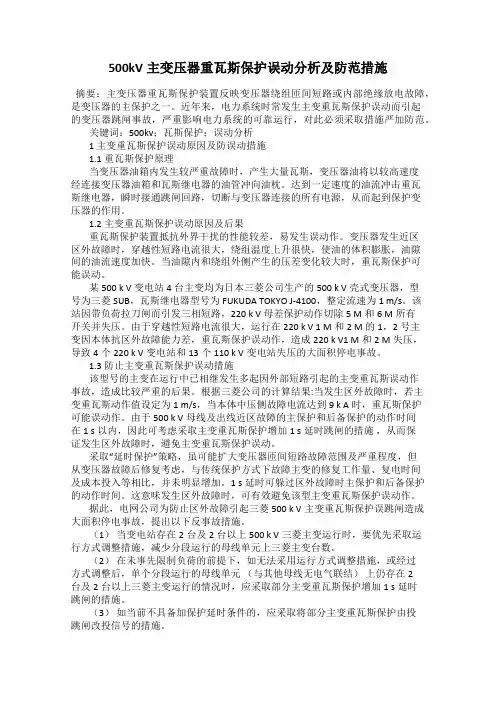

500kV主变压器重瓦斯保护误动分析及防范措施摘要：主变压器重瓦斯保护装置反映变压器绕组匝间短路或内部绝缘放电故障，是变压器的主保护之一。

近年来，电力系统时常发生主变重瓦斯保护误动而引起的变压器跳闸事故，严重影响电力系统的可靠运行，对此必须采取措施严加防范。

关键词：500kv；瓦斯保护；误动分析1 主变重瓦斯保护误动原因及防误动措施1.1 重瓦斯保护原理当变压器油箱内发生较严重故障时，产生大量瓦斯，变压器油将以较高速度经连接变压器油箱和瓦斯继电器的油管冲向油枕。

达到一定速度的油流冲击重瓦斯继电器，瞬时接通跳闸回路，切断与变压器连接的所有电源，从而起到保护变压器的作用。

1.2 主变重瓦斯保护误动原因及后果重瓦斯保护装置抵抗外界干扰的性能较差，易发生误动作。

变压器发生近区区外故障时，穿越性短路电流很大，绕组温度上升很快，使油的体积膨胀，油隙间的油流速度加快。

当油隙内和绕组外侧产生的压差变化较大时，重瓦斯保护可能误动。

某500 k V变电站4台主变均为日本三菱公司生产的500 k V壳式变压器，型号为三菱SUB，瓦斯继电器型号为FUKUDA TOKYO J-4100，整定流速为1 m/s。

该站因带负荷拉刀闸而引发三相短路，220 k V母差保护动作切除5 M和6 M所有开关并失压。

由于穿越性短路电流很大，运行在220 k V 1 M和2 M的1，2号主变因本体抗区外故障能力差，重瓦斯保护误动作，造成220 k V1 M和2 M失压，导致4个220 k V变电站和13个110 k V变电站失压的大面积停电事故。

1.3 防止主变重瓦斯保护误动措施该型号的主变在运行中已相继发生多起因外部短路引起的主变重瓦斯误动作事故，造成比较严重的后果。

根据三菱公司的计算结果:当发生区外故障时，若主变重瓦斯动作值设定为1 m/s，当本体中压侧故障电流达到9 k A时，重瓦斯保护可能误动作。

由于500 k V母线及出线近区故障的主保护和后备保护的动作时间在1 s以内，因此可考虑采取主变重瓦斯保护增加1 s延时跳闸的措施，从而保证发生区外故障时，避免主变重瓦斯保护误动。

变压器瓦斯继电器工作原理
变压器瓦斯继电器是一种重要的电气保护设备，它用来监测变压器内部产生的瓦斯浓度，以保护变压器的安全运行。

该继电器的工作原理涉及瓦斯浓度的检测和电信号的传递。

首先，变压器瓦斯继电器内部包含一个瓦斯传感器，通常采用金属氧化物半导体（MOS）或红外线传感器。

这些传感器能够感知变压器内部的瓦斯浓度。

当瓦斯浓度超出了设定的安全阈值时，传感器会发出信号。

其次，在继电器内部，该信号会被经过放大和处理。

通常，继电器会使用电子放大器来增强传感器发出的信号，并将其转换为一个电平或模拟值。

这个电平或模拟值可以反映出瓦斯浓度的高低。

最后，根据电平或模拟值的大小，继电器会触发保护动作。

当瓦斯浓度超过预先设定的阈值时，继电器会切断变压器的电源，停止供电。

同时，它还可以发出警报信号，以便工作人员能够采取必要的措施。

继电器的工作原理基于瓦斯传感器的探测和电信号的处理。

通过这种方式，它可以实时监测变压器内部瓦斯浓度，及时发出警报并切断电源，以保护变压器的安全运行。

这种保护措施对于防止变压器内部的瓦斯积累引发火灾或爆炸至关重要。

总结起来，变压器瓦斯继电器的工作原理主要包括瓦斯浓度的探测、电信号的放大和处理，以及触发保护措施。

通过这些步骤，继电器能够有效保护变压器的安全运行，防止潜在的灾害发生。

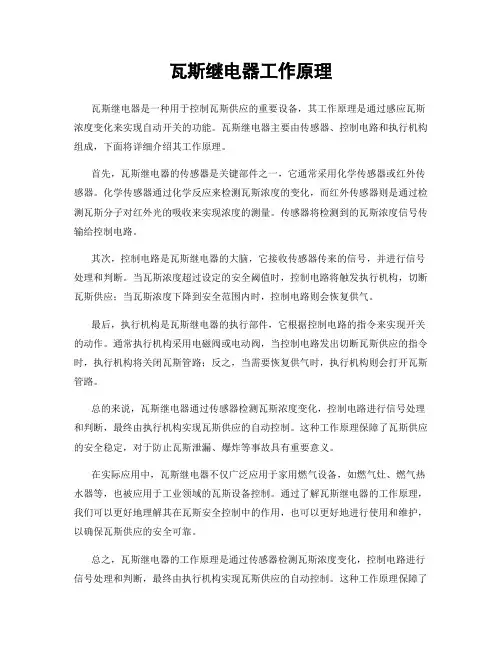

瓦斯继电器工作原理瓦斯继电器是一种用于控制瓦斯供应的重要设备，其工作原理是通过感应瓦斯浓度变化来实现自动开关的功能。

瓦斯继电器主要由传感器、控制电路和执行机构组成，下面将详细介绍其工作原理。

首先，瓦斯继电器的传感器是关键部件之一，它通常采用化学传感器或红外传感器。

化学传感器通过化学反应来检测瓦斯浓度的变化，而红外传感器则是通过检测瓦斯分子对红外光的吸收来实现浓度的测量。

传感器将检测到的瓦斯浓度信号传输给控制电路。

其次，控制电路是瓦斯继电器的大脑，它接收传感器传来的信号，并进行信号处理和判断。

当瓦斯浓度超过设定的安全阈值时，控制电路将触发执行机构，切断瓦斯供应；当瓦斯浓度下降到安全范围内时，控制电路则会恢复供气。

最后，执行机构是瓦斯继电器的执行部件，它根据控制电路的指令来实现开关的动作。

通常执行机构采用电磁阀或电动阀，当控制电路发出切断瓦斯供应的指令时，执行机构将关闭瓦斯管路；反之，当需要恢复供气时，执行机构则会打开瓦斯管路。

总的来说，瓦斯继电器通过传感器检测瓦斯浓度变化，控制电路进行信号处理和判断，最终由执行机构实现瓦斯供应的自动控制。

这种工作原理保障了瓦斯供应的安全稳定，对于防止瓦斯泄漏、爆炸等事故具有重要意义。

在实际应用中，瓦斯继电器不仅广泛应用于家用燃气设备，如燃气灶、燃气热水器等，也被应用于工业领域的瓦斯设备控制。

通过了解瓦斯继电器的工作原理，我们可以更好地理解其在瓦斯安全控制中的作用，也可以更好地进行使用和维护，以确保瓦斯供应的安全可靠。

总之，瓦斯继电器的工作原理是通过传感器检测瓦斯浓度变化，控制电路进行信号处理和判断，最终由执行机构实现瓦斯供应的自动控制。

这种工作原理保障了瓦斯供应的安全稳定，对于防止瓦斯泄漏、爆炸等事故具有重要意义。

通过了解瓦斯继电器的工作原理，我们可以更好地理解其在瓦斯安全控制中的作用，也可以更好地进行使用和维护，以确保瓦斯供应的安全可靠。

瓦斯继电器是变压器的一种保护装置，装在变压器的储油柜和油箱之间的管道内，利用变压器内部故障而使油分解产生气体或造成油流涌动时，使瓦斯继电器的接点动作，接通指定的控制回路，并及时发出信号告警（轻瓦斯）或启动保护元件自动切除变压器（重瓦斯）。

轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升入瓦斯继电器，气压使油面下降，继电器的开口杯随油面落下，轻瓦斯干簧触点接通发出信号，当轻瓦斯内气体过多时，可以由瓦斯继电器的气嘴将气体放出。

重瓦斯主要反映在变压器严重内部故障（特别是匝间短路等其他变压器保护不能快速动作的故障）产生的强烈气体推动油流冲击挡板，挡板上的磁铁吸引重瓦斯干簧触点，使触点接通而跳闸。

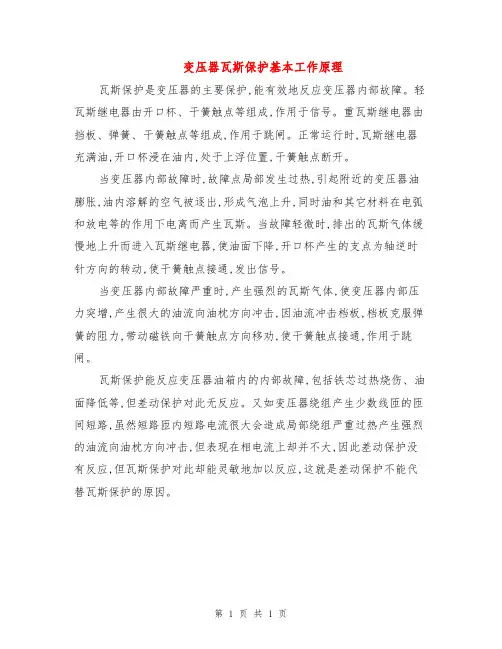

变压器瓦斯保护基本工作原理
瓦斯保护是变压器的主要保护,能有效地反应变压器内部故障。

轻瓦斯继电器由开口杯、干簧触点等组成,作用于信号。

重瓦斯继电器由挡板、弹簧、干簧触点等组成,作用于跳闸。

正常运行时,瓦斯继电器充满油,开口杯浸在油内,处于上浮位置,干簧触点断开。

当变压器内部故障时,故障点局部发生过热,引起附近的变压器油膨胀,油内溶解的空气被逐出,形成气泡上升,同时油和其它材料在电弧和放电等的作用下电离而产生瓦斯。

当故障轻微时,排出的瓦斯气体缓慢地上升而进入瓦斯继电器,使油面下降,开口杯产生的支点为轴逆时针方向的转动,使干簧触点接通,发出信号。

当变压器内部故障严重时,产生强烈的瓦斯气体,使变压器内部压力突增,产生很大的油流向油枕方向冲击,因油流冲击档板,档板克服弹簧的阻力,带动磁铁向干簧触点方向移劝,使干簧触点接通,作用于跳闸。

瓦斯保护能反应变压器油箱内的内部故障,包括铁芯过热烧伤、油面降低等,但差动保护对此无反应。

又如变压器绕组产生少数线匝的匝间短路,虽然短路匝内短路电流很大会造成局部绕组严重过热产生强烈的油流向油枕方向冲击,但表现在相电流上却并不大,因此差动保护没有反应,但瓦斯保护对此却能灵敏地加以反应,这就是差动保护不能代替瓦斯保护的原因。

第 1 页共 1 页。

瓦斯继电器原理及报警原因分析一、瓦斯继电器介绍瓦斯继电器利用变压器内部故障使油分接产生气体或造成油流涌动时，使瓦斯继电器接点动作，发出告警信号（轻瓦斯）或自动切除变压器（重瓦斯）。

轻瓦斯主要反映运行或轻微故障（如超载发热、铁芯局部发热、漏磁导致油箱发热等）时，油分解的气体上升进入瓦斯继电器集气室，气压使油面缓慢下降，继电器随油面落下，轻瓦斯干簧接点导通发出信号，油面进一步下降将引起重瓦斯动作。

重瓦斯主要反映变压器内部发生套管接地、匝间短路等严重故障时，快速产生大量气体，推动油流冲击挡板，挡板上的磁铁吸引重瓦斯干簧接点导通而跳闸。

二、轻瓦斯投告警的原因分析目前，特高压交流变压器主体变和调压变本体均只有一台瓦斯继电器，套管升高座均通过集气管接入本体瓦斯继电器，特高压变压器瓦斯继电器仅有1副轻瓦斯报警接点，正常运行状态中，轻瓦斯投入报警状态，重瓦斯投入跳闸状态。

换流变压器一般配置1台瓦斯继电器（西门子技术路线）或7台及以上瓦斯继电器（ABB技术路线）。

正常运行状态中，轻瓦斯投入报警状态，重瓦斯投入跳闸状态。

换流变瓦斯继电器仅有1副或2副轻瓦斯报警接点，容易因继电器接线盒进水、油色谱载气进入油箱、本体密封不良进气等原因造成轻瓦斯信号动作，且无法采取三取二等防误动措施。

若轻瓦斯信号投跳闸，轻瓦斯信号误动会造成直流单极（单阀组）跳闸，损失1500MW或更多功率，可能影响电网系统稳定运行。

此外发生变压器铁芯、绝缘轻微发热产气等轻微故障时，轻瓦斯正确动作而重瓦斯尚未动作，轻瓦斯报警后现场有一定时间进行判断和处理，可以提高设备可用率，因此《18项电网重大反事故措施》和《电力变压器运行规程》（DL/T572-2010）规定，轻瓦斯仅投报警。

误动案例：某换流站因换流变平抗瓦斯继电器接线盒进水造成双极闭锁，损失共1281MW；某站因换流变瓦斯继电器接点回路故障造成临时停运。

三、变压器轻瓦斯改投跳闸的建议考虑到目前特高压变压器设备存在突发故障风险，对运行人员人身安全造成严重威胁，建议将特高压变压器轻瓦斯动作后由告警改为跳闸。

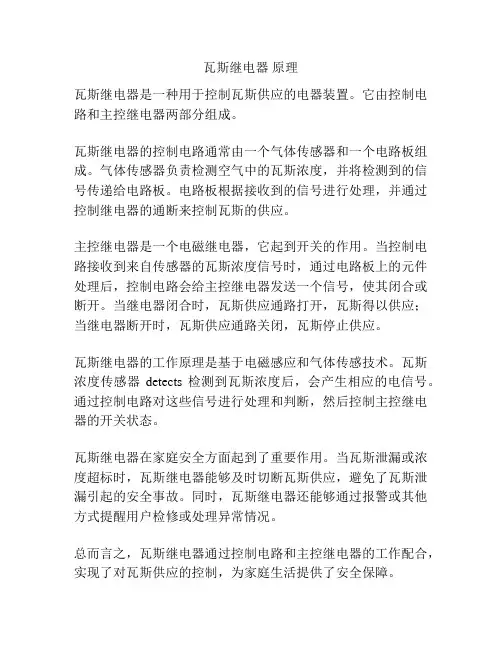

瓦斯继电器原理
瓦斯继电器是一种用于控制瓦斯供应的电器装置。

它由控制电路和主控继电器两部分组成。

瓦斯继电器的控制电路通常由一个气体传感器和一个电路板组成。

气体传感器负责检测空气中的瓦斯浓度，并将检测到的信号传递给电路板。

电路板根据接收到的信号进行处理，并通过控制继电器的通断来控制瓦斯的供应。

主控继电器是一个电磁继电器，它起到开关的作用。

当控制电路接收到来自传感器的瓦斯浓度信号时，通过电路板上的元件处理后，控制电路会给主控继电器发送一个信号，使其闭合或断开。

当继电器闭合时，瓦斯供应通路打开，瓦斯得以供应；当继电器断开时，瓦斯供应通路关闭，瓦斯停止供应。

瓦斯继电器的工作原理是基于电磁感应和气体传感技术。

瓦斯浓度传感器detects 检测到瓦斯浓度后，会产生相应的电信号。

通过控制电路对这些信号进行处理和判断，然后控制主控继电器的开关状态。

瓦斯继电器在家庭安全方面起到了重要作用。

当瓦斯泄漏或浓度超标时，瓦斯继电器能够及时切断瓦斯供应，避免了瓦斯泄漏引起的安全事故。

同时，瓦斯继电器还能够通过报警或其他方式提醒用户检修或处理异常情况。

总而言之，瓦斯继电器通过控制电路和主控继电器的工作配合，实现了对瓦斯供应的控制，为家庭生活提供了安全保障。

瓦斯继电器的结构与工作原理机制
瓦斯继电器测试原理
瓦斯继电器是用于保护电力变压器的一种气体装置，安装在储油柜和油箱间之间的管道中，是对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线、绝缘劣化和油面下降等的内部故障的保护，利用在变压器内部发生故障油分解时产生气体或造成油流涌动时，触发瓦斯继电器的动作信号，然后接收不同类型的信号发送至继电保护单元，由此做出正确的处理方式，科学有效的预防重大电力事故的发生，瓦斯继电器有两种工作状态，一种是轻瓦斯，一种是重瓦斯。

1019
瓦斯继电器的结构
轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升入瓦斯继电器，气压
使油面下降，继电器的开口杯随油面落下，轻瓦斯弹簧触点接通发出信号，当轻瓦斯内气体过多时，可以由瓦斯继电器的气嘴将气体放出，如图：
重瓦斯主要反映在变压器严重内部故障（特别是匝间短路等其他变压器保护不能快速动作的故障）产生的强烈气体推动油流冲击挡板，挡板上的磁铁吸引重瓦斯弹簧触点，使触点接通而跳闸，如图：1022D
问：瓦斯继电器发生动作后应该采取哪些措施
答：瓦斯继电器发生动作之后，技术人员应立即检查，如气体继电器内有气体，则应记录气体量，观察气体的颜色及验证是否可燃，取气样或油样做气象色谱分析，对所含的氢气、氧气、一氧化碳、二氧化碳、甲烷、乙烷、乙烯、乙炔等气体进行定性和定量检测，准确判断性质，发展趋势、和严重程度，若气象色谱判定结果无异常，则变压器可继续运行，否则变压器应该采取停运的预处理措施。

一、瓦斯继电器工作原理
1）结构：
1 气塞2探针3开口杯（浮子）4
重锤5挡板6磁铁7接线端子8弹
簧9调节杆10干簧接点
2）工作原理：
①轻瓦斯报警原理：继电器正
常运行时其内部充满变压器油，开
口杯（浮子）处于图1所示的上倾
位置。

当变压器内部出现轻微故障
时，变压器油由于分解而产生的气
体聚集在继电器上部的气室内，迫使其油面下降，开口杯3随之下降到一定位置，其上的磁铁6使干簧接点10吸合，接通信号回路，发出报警信号。

如果油箱内的油面下降，同样动作于信号回路，发出报警信号。

②重瓦斯跳闸原理：当变压器内部发生严重故障时，油箱内压力瞬时升高，将会出现油的涌浪，冲动挡板5，当挡板旋转到某一限定位置时，其上的磁铁6使干簧接点10吸合，接通跳闸回路，不经予先报警而直接切断变压器电源，从而起到保护变压器的作用。

3）信号接线图：
二、瓦斯保护的原理接线图：
①针对瓦斯保护接线原理图分析
变压器瓦斯保护接线原理如上图所示：
气体继电器触头KG-1由开口杯控制，构成轻瓦斯保护，其动作后发出预告信号。

气体继电器的另一触头KG-2由挡板控制，构成重瓦斯保护，其动作后经信号继电器KS的线圈起动中间继电器KPO，KPO的两对触头分别使断路器QF1、QF2跳闸。

为了防止变压器内严重故障时因油流不稳，造成重瓦斯触头时断时通的不可靠动作，必须选用具有自保持电流线圈的出口中间继电器KPO。

在保护动作后，借助于断路器的辅助触头QF1-1 QF2-1来解除出口回路的自保持。

瓦斯继电器工作原理瓦斯继电器是一种用于控制瓦斯供应的重要设备，它的工作原理是通过检测瓦斯浓度来控制阀门的开关，从而实现对瓦斯的安全控制和管理。

本文将详细介绍瓦斯继电器的工作原理及其在瓦斯供应系统中的作用。

瓦斯继电器的工作原理主要包括传感器检测、信号处理和控制执行三个步骤。

首先是传感器检测，瓦斯继电器内置了瓦斯传感器，可以实时监测周围瓦斯的浓度。

当瓦斯浓度超过设定阈值时，传感器会产生相应的电信号。

接下来是信号处理，瓦斯继电器内部的电路会对传感器产生的电信号进行处理，将其转换为控制阀门开关的信号。

最后是控制执行，经过信号处理后的控制信号会驱动阀门的开关，从而控制瓦斯的供应。

瓦斯继电器在瓦斯供应系统中起着至关重要的作用。

首先，它可以实现对瓦斯浓度的实时监测和控制，一旦检测到瓦斯浓度超标，就能及时采取措施，避免瓦斯泄漏造成的安全事故。

其次，瓦斯继电器还可以实现对瓦斯供应的自动控制，当瓦斯浓度正常时，可以自动打开阀门供应瓦斯，当瓦斯浓度超标时，可以自动关闭阀门停止供应。

这种自动控制能力大大提高了瓦斯供应系统的安全性和稳定性。

除了在家用瓦斯供应系统中的应用，瓦斯继电器还广泛应用于工业生产中。

在工业生产中，瓦斯是一种重要的能源，但瓦斯泄漏可能会引发爆炸和火灾等安全事故，因此瓦斯继电器在工业生产中的作用更加凸显。

它可以实现对工业生产中的瓦斯浓度进行监测和控制，保障工业生产的安全进行。

总之，瓦斯继电器通过传感器检测、信号处理和控制执行三个步骤，实现了对瓦斯供应的安全控制和管理。

它在家用瓦斯供应系统和工业生产中都发挥着重要作用，保障了瓦斯供应的安全和稳定。

随着科技的不断进步，瓦斯继电器的性能和功能还将不断提升，为瓦斯供应系统的安全和稳定提供更加可靠的保障。

变压器瓦斯保护,变压器瓦斯保护工作原理变压器瓦斯保护工作原理瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。

当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。

瓦斯保护就是利用反应气体状态的瓦斯继电器（又称气体继电器）来保护变压器内部故障的。

在瓦斯保护继电器内，上部是一个密封的浮筒，下部是一块金属档板,两者都装有密封的水银接点。

浮筒和档板可以围绕各自的轴旋转。

在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；档板则由于本身重量而下垂，其水银接点也是断开的。

当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”。

重瓦斯动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。

瓦斯继电器有浮筒式、档板式、开口杯式等不同型号。

目前大多采用QJ-80型继电器，其信号回路接上开口杯，跳闸回路接下档板。

所谓瓦斯保护信号动作，即指因各种原因造成继电器内上开口杯的信号回路接点闭合，光字牌灯亮。

3 保护范围瓦斯保护是变压器的主要保护，它可以反映油箱内的一切故障。

包括：油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳间的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等。

瓦斯保护动作迅速、灵敏可靠而且结构简单。

但是它不能反映油箱外部电路（如引出线上）的故障，所以不能作为保护变压器内部故障的唯一保护装置。

变压器瓦斯保护工作原理哇塞！今天咱们就来好好聊聊变压器瓦斯保护工作原理！首先，咱们得知道啥是变压器瓦斯保护呀？简单说，它就像是变压器的“贴身保镖”！那这“保镖”是咋工作的呢？第一，当变压器内部出现轻微故障的时候，比如说局部过热、铁芯局部烧损，这时候变压器油就会分解出气体。

这些气体可不得了，它们会慢慢聚集在瓦斯继电器的上部！然后呢，瓦斯继电器就会感受到气体的压力，从而发出轻瓦斯信号！这就像是给我们提了个醒：“嘿，有点小状况啦！”第二，要是变压器内部出现了严重故障，像是相间短路、绕组匝间短路等，那可就不得了啦！这时候会产生大量的气体，强烈的油流会直接冲向瓦斯继电器。

这一下，瓦斯继电器就会动作，直接切断变压器的电源！这动作那叫一个迅速，绝对不让故障进一步扩大，保护了整个电力系统的安全！咱们再深入讲讲这气体到底是咋产生的呢？原来呀，变压器油在高温、电弧等作用下，会分解出甲烷、乙烷、乙烯、氢气等各种气体。

这些气体的产生和数量，跟故障的类型、严重程度都有关系呢！你想想，要是没有瓦斯保护，那变压器出了问题可咋办？那后果简直不堪设想啊！所以说，瓦斯保护是不是特别重要？而且哦，瓦斯保护的灵敏度那是相当高的！哪怕是很小的故障，它也能察觉到。

这就好比是一个超级敏锐的“侦察兵”！还有啊，瓦斯保护的可靠性也很强！只要设置得当，很少会出现误动作或者不动作的情况。

但是呢，瓦斯保护也不是完美无缺的！比如说，它可能会受到外界因素的干扰，像强烈的震动、油流的异常涌动等。

这时候，就需要我们的工作人员仔细去判断，到底是真的故障还是干扰导致的信号。

总的来说，变压器瓦斯保护工作原理虽然听起来有点复杂，但它真的是保障变压器安全运行的关键啊！咱们可千万不能小瞧它！大家明白了吗？是不是觉得很神奇呢？。

变压器瓦斯继电器原理哎呀，说到变压器瓦斯继电器，这玩意儿可真是个奇妙的小东西。

你可能会想，变压器和瓦斯继电器，这俩东西怎么就扯到一块儿去了呢？别急，听我慢慢道来。

记得那是一个风和日丽的下午，我正跟几个朋友在公园里闲逛。

突然，我注意到公园一角的变压器旁边围了一群人，似乎在讨论着什么。

我好奇地凑过去，原来是变压器的瓦斯继电器出了点问题。

这瓦斯继电器，说白了，就是变压器的“安全卫士”。

你瞧，变压器在工作的时候，难免会有那么一丁点儿的油泡或者气体产生。

正常情况下，这些小东西是没什么大碍的，但是，如果变压器内部出了什么故障，比如短路啊，过热啊，那产生的气体可就多了去了。

这时候，瓦斯继电器就派上用场了。

它的原理其实挺简单的，就像个倒立的瓶子，里面装满了油。

当变压器内部一切正常的时候，这个瓶子里的油是平静的。

但是，一旦变压器内部出现了问题，产生的气体就会把油面顶起来，触发一个开关。

这个开关一被触发，就会发出信号，告诉操作人员：“嘿，哥们儿，变压器出事儿了，赶紧来看看吧！”那天在公园，我看到的就是这样一幕。

瓦斯继电器的油面突然上升，触发了警报。

工作人员赶紧跑过来，检查变压器，发现原来是个小短路。

他们迅速处理了问题，变压器又恢复了正常工作。

这事儿让我对瓦斯继电器有了更深的认识。

别看它不起眼，关键时刻可是能救命的。

它就像个默默无闻的守护者，静静地守护着变压器的安全。

所以啊，下次你再看到变压器旁边的那个小瓶子，可别小瞧它。

它虽然不起眼，但作用可大了去了。

就像生活中的很多人，他们默默无闻，却在关键时刻发挥着重要作用。

我们都应该对他们心存感激。

好了，关于瓦斯继电器的故事就讲到这里了。

希望下次你再听到这个词，不会觉得陌生，而是会心一笑，想起这个小瓶子的奇妙之处。

瓦斯继电器原理瓦斯继电器是一种常用于燃气热水器等设备中的安全保护装置。

它通过感知燃气的流量来控制设备的工作状态，起到防止燃气泄漏和防止火灾的作用。

下面将介绍瓦斯继电器的原理和工作过程。

瓦斯继电器的原理是基于燃气流量的变化来产生电压信号，进而控制设备的启动和停止。

其主要部件包括燃气流量计和电磁继电器。

燃气流量计是瓦斯继电器的核心组件，它采用了一种称为浮子式流量计的技术。

浮子式流量计通过燃气的流过来推动浮子的上下运动，浮子的位置会随燃气流量的变化而改变。

燃气流量计内部设置有一个磁性组件，当浮子的位置发生变化时，磁性组件也会随之移动。

电磁继电器是瓦斯继电器的另一个重要部件，它由线圈和铁芯组成。

线圈中通有电流时，会产生一个磁场，磁场的大小和方向与电流成正比。

铁芯是一个可磁化的材料，当线圈中通有电流时，铁芯会受到磁力的作用而发生位移。

瓦斯继电器的工作过程如下：当燃气流量较小或没有流动时，燃气流量计中的浮子会处于较低的位置，磁性组件也随之下移。

此时，电磁继电器的线圈中通有电流，产生的磁场使铁芯吸附在线圈上，使其处于闭合状态。

电磁继电器的闭合状态会使设备的电源电路得以通路，从而启动设备。

当燃气流量增大时，燃气流量计中的浮子会随之上升，磁性组件也会上移。

此时，电磁继电器的线圈中的磁场减弱，铁芯受到的磁力作用减小，逐渐脱离线圈。

当磁力不足以吸附铁芯时，电磁继电器的触点会打开，切断设备的电源电路，使设备停止工作。

这样就实现了根据燃气流量的变化来控制设备的启动和停止。

瓦斯继电器的原理使其具备了一定的安全性能。

当燃气泄漏时，瓦斯继电器会自动切断电源电路，阻止燃气的进一步泄漏，减少火灾的发生几率。

同时，瓦斯继电器还可以根据燃气流量的变化来监测设备的工作状态，确保设备的正常运行。

总结起来，瓦斯继电器是一种利用燃气流量来控制设备启动和停止的装置。

通过燃气流量计和电磁继电器的配合工作，实现了对设备的安全保护功能。

瓦斯继电器的原理简单而有效，广泛应用于燃气热水器等设备中，为人们的生活提供了安全和便利。
