ZGM型中速辊式磨煤机工作原理及结构特点资料

中速磨煤机结构原理、工作过程及其特点汇总目前市场上比较先进且应用较广的制粉设备当属中速磨煤机，中速磨煤机的磨粉部件是一对以不同速度相向旋转的圆柱形磨辊，待磨物料被喂入两辊之间研磨成粉。

该机与皮带机等组成一条生产线，其中皮带机价格等会影响到投入的成本，与盘式磨粉机和锥形磨粉机相比，具有研磨时间短，加工质量好、动力消耗少等优点，但它的结构较复杂。

今天，小编带着大家一块来了解一下中速磨煤机结构特点，加深您对中速磨煤机的认识！一、结构原理中速磨煤机有两组相对运动的碾磨部件，碾磨部件在弹簧力、液压力或其它外力作用下，将其间的原煤挤压和碾磨，最终破碎成煤粉；通过碾磨部件旋转，把破碎的煤粉甩到风环室，流经风环室的热空气流将这些煤粉带到中速磨煤机上部的煤粉分离器，过粗的煤粉被分离下来重新再磨，在这个过程中，热风还伴随着对煤粉的干燥；在磨煤过程中，同时被甩到风环室的还有原煤中夹带的少量石块和铁器等杂物，它们最后落入杂物箱，被定期排出。

经过上述加工过程，中速磨煤机可以为高炉炼铁系统提供非常适合使用的辅助材料煤粉。

优质中速磨煤机具有金属耗量少，金属磨耗低，维护费用低，磨煤电耗小，工作噪音低，结构合理，坚固耐用，价格低廉，维修方便等特点。

中速磨煤机主要由磨粉部分、筛粉部分、传动部分和机架等组成。

1、磨粉部分磨粉部分是磨粉机的主要工作部分，由进料斗、流量调节机构、快与慢磨辊、磨辊间距调节机构与机体等组成。

磨辊通常有两种形式：一类是在磨辊表面刻有不同几何参数的细槽(拉丝)，称为齿辊；另一类是光滑的圆柱表面，称为光辊。

磨粉机的进料和磨辊离合机构有手动控制和自动控制两种，传统的自动控制大多是液压的。

2、筛粉部分有平筛和圆筛两种类型。

平筛是由若干不同传动筛孔的木质筛格叠合而成，采用振动式筛理，圆筛采用回转式筛理。

3、传动部分由电动机及电动机传动轮、圆筛带轮、快辊传动轮、慢辊齿轮和快辊齿轮等组成。

工作时电动机上的电动机传动轮通过快辊V带，首先带动磨头上的快辊，由快辊二联传动轮经过圆筛V带，通过圆筛传动轮转动圆筛。

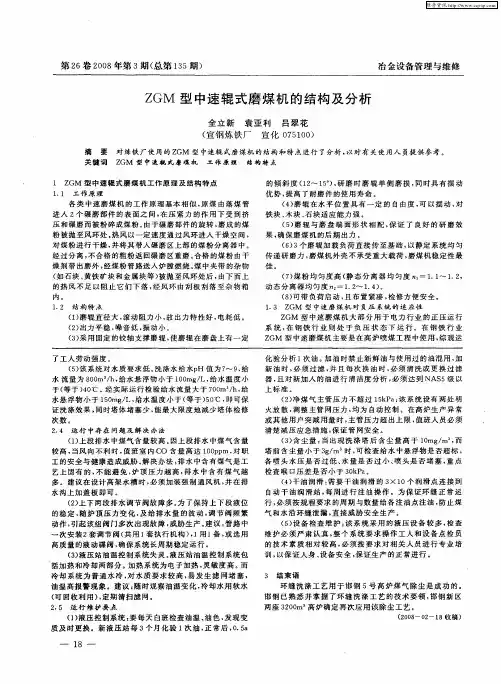

ZGM型中速辊式磨煤机工作原理及结构特点
一、工作原理
ZGM型中速辊式磨煤机主要由磨辊、磨盘、喷嘴、机架和传动装置等
组成。

工作时，煤粉由给料装置送入磨机，经磨辊的压碾和磨盘的摩擦作
用下，煤粉被细磨成需要的大小。

在磨煤的过程中，喷嘴向磨盘中喷入大
量的热风，使煤粉与热风进行充分的热交换，达到干燥和粉煤分离的目的。

最后，通过通风系统将细磨后的煤粉从出料口排出。

二、结构特点
1.刚性机架：ZGM型中速辊式磨煤机的机架采用整体铸钢结构，具有
高强度和刚性，能够保证机器在高速运转时的稳定性和可靠性。

2.独特的砂轮机构：磨辊与磨盘之间采用了独特的砂轮机构连接，使
得磨辊具有较高的旋转速度和研磨能力，能够高效地完成煤粉的细磨工作。

3.精细分级系统：ZGM型中速辊式磨煤机配备了先进的精细分级系统，能够根据需要将煤粉进行精细分级，提高煤粉的利用率，并减少粉尘的排放。

4.智能控制系统：磨煤机具有智能化的电气控制系统，能够实现多种
工艺参数的自动调节和远程监控，提高了磨煤机的稳定性和安全性。

5.可靠的密封装置：磨煤机的进、出料口采用了可靠的密封装置，能
够有效防止粉尘的泄漏和外界杂质的进入，确保了工作环境的清洁和安全。

6.提高磨煤效率：ZGM型中速辊式磨煤机采用了先进的磨辊自动调整
机构，能够根据煤粉的磨煤情况自动调节磨辊的间隙，使煤粉的磨煤效率
得到最大化。

总之，ZGM型中速辊式磨煤机以其独特的工作原理和创新的结构特点，既能够高效地完成煤粉的细磨工作，又能够实现煤粉的干燥和分级，提高
了磨煤效率和运行稳定性，满足了煤炭磨煤系统对煤粉质量的要求，具有
广泛的应用前景。

中速辊式磨煤机工作原理中速辊式磨煤机是一种常用于煤矿、电厂等领域的磨煤设备，其工作原理涉及煤磨、分级、输送和燃烧等多个环节。

下面将对中速辊式磨煤机的工作原理进行详细介绍，以便更好地理解这种设备的运行过程。

一、中速辊式磨煤机的结构组成中速辊式磨煤机是由进料装置、破碎装置、分级装置、输送装置、燃烧装置等多个部件组成。

这里着重介绍破碎装置和分级装置的结构和工作原理。

在破碎装置中，主要包括辊磨装置和分选装置。

辊磨装置由磨辊、压辊及辊筒等组成，它们通过驱动装置带动而旋转。

而分选装置则是通过风机和分级器等设备来实现。

这些设备的运行通过电机、减速器等进行驱动。

二、中速辊式磨煤机的工作原理1. 煤磨过程中速辊式磨煤机的煤磨过程主要是由破碎装置完成的。

物料通过进料装置进入破碎装置，然后经过磨辊和压辊的挤压、研磨作用，最终被研磨成所需要的细度的粉状物料，并在此过程中与研磨机的热风进行热力交换，使得煤粉的含水量得到进一步降低。

2. 分级过程分级过程是将磨好的煤粉按照所需的不同粒度进行分类分级。

在分级装置中，煤粉通过风机进行输送，然后经过分级器进行粒度分类，大颗粒的煤粉会沉降下来，而细颗粒的煤粉则会随风流进入集尘器进行收集。

通过这样的分级过程，可以得到满足不同需求的煤粉产品。

3. 输送与燃烧过程煤粉通过输送装置被输送至燃烧设备中，进行燃烧。

在燃烧设备中，煤粉与空气进行充分混合，然后经过点火装置进行点火，最终产生高温燃烧，释放出热能供应给生产或生活中的各种用途。

三、中速辊式磨煤机的工作流程从上述分析可知，中速辊式磨煤机的工作流程主要包括煤磨、分级、输送和燃烧四个环节。

在这个过程中，各个部件密切配合，相互作用，共同完成煤磨和燃烧的整个过程。

磨煤机作为煤粉的生产设备，其关键作用是通过磨煤和分级过程，实现对煤炭的细磨和分类，为后续的燃烧提供优质的煤粉燃料。

四、中速辊式磨煤机的应用与发展现状中速辊式磨煤机作为一种主流的煤粉生产设备，其工作原理及流程已经得到了广泛的应用和验证。

Z G M G型中速辊式磨煤机使用和维护说明书 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】北京电力设备总厂ZGM113G型中速辊式磨煤机使用和维护说明书1.代号和技术数据1.1代号ZGM113N分K、N、G三个型号，K为小型，N为中型，G为大型。

磨环滚道公称半径（cm）磨煤机辊式中速1.2技术数据1.2.1煤种范围煤种烟煤，部分贫煤和部分褐煤发热量16～31MJ/kg表面水分＜18%可磨性系数HGI=40～80(哈氏)可燃质挥发份16～40%原煤颗粒0～40mm煤粉细度R=10～40%901.2.2磨煤机技术数据=16%，HGI=80，W Y=4%）标准研磨出力87.7（当R90额定功率570kW电动机额定功率630kW电动机电压6000V电动机转速990r/min电动机旋转方向逆时针（正对电机输出轴）磨煤机磨盘转速24.2r/min磨煤机旋转方向顺时针（俯视）通风阻力≤6540Pa入磨一次风量28.02kg/s磨煤机磨煤电耗量6～10kW·h/t（100%磨煤机出力）2.工作原理ZGM113G磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。

需研磨的原煤从磨煤机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图1―1）。

原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨煤机上部的分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。

图1―1磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室，被刮板刮进排渣箱，由人工定期清理(或由自动排渣装置排走)，清除渣料的过程在磨运行期间也能进行（见图1―2）。

中速辊式磨煤机振动分析及处理探讨一、中速辊式磨煤机的结构和工作原理1. 结构中速辊式磨煤机主要由进料装置、磨辊装置、出料装置、风机系统等组成。

其中磨辊系统是磨煤机的核心部件，包括磨盘和研磨辊，磨盘固定在轴上并且可以转动，而研磨辊被固定在磨盘上并且可以实现摆动。

2. 工作原理煤炭经过进料装置，进入磨辊系统内，经过磨盘和研磨辊的研磨作用，最终成为所需的粉煤，然后通过出料装置排出。

整个工作过程中，风机系统起到了输送和风降的作用，确保了煤粉的顺利排出。

二、中速辊式磨煤机振动问题的分析1. 振动原因中速辊式磨煤机在运行过程中会产生不同程度的振动，主要原因包括以下几点：（1）磨辊系统失衡：磨盘或研磨辊的安装不平衡、磨盘的轴承损坏等都会导致磨辊系统的失衡，从而产生振动；（2）风机系统故障：风机系统叶轮损坏或叶片失衡，会造成风机工作时的振动传导到整个设备上；（3）设备磨损：设备长时间使用后，磨损会导致噪音和振动的增加。

2. 振动影响中速辊式磨煤机的振动问题会导致以下几方面的影响：（1）设备寿命减少：振动会使设备的零部件受到额外的损耗，从而缩短设备的使用寿命；（2）生产效率降低：振动会使设备运行不稳定，影响煤炭研磨的效率，降低生产效率；（3）安全隐患增加：长期的振动会导致设备结构的松动和破坏，存在安全隐患。

1. 设备检测为了及时发现和解决中速辊式磨煤机的振动问题，可以定期进行设备检测和维护。

包括但不限于：检查磨盘和研磨辊的安装平衡情况，检查轴承是否正常运转，检查风机叶轮和叶片的磨损情况等。

2. 设备平衡在安装与维护中速辊式磨煤机时，要确保磨盘和研磨辊的安装平衡，避免磨辊系统的失衡情况出现。

对于风机系统也要做好平衡校准工作，避免风机系统的振动传导到整个设备上。

3. 磨损监测对于设备的长期使用，需要定期进行设备磨损监测，并对磨损部件进行更换或修复，以减少振动带来的影响。

4. 振动监测可以通过振动传感器等设备，对中速辊式磨煤机的振动进行监测和分析，及时发现振动异常情况，并进行调整和处理。

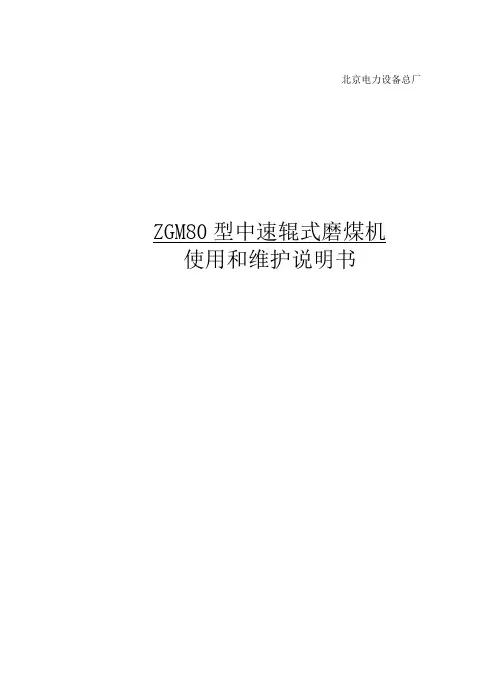

北京电力设备总厂ZGM80型中速辊式磨煤机使用和维护说明书第一篇煤磨机使用操作说明1.代号和技术数据1.1代号Z G M 80 G分K、N、G、三个型号，K为小型，N为中型，G为大型磨环滚道平均半径（cm）磨煤机辊式1中速1.2技术数据1.2.1煤种范围煤种烟煤,部分贫煤和部分褐煤发热量 16～31MJ/㎏表面水份＜18%可磨性系数 HGI=40～80（哈氏）可燃质挥发份 16～40%原煤颗粒 0～40㎜煤粉细度 R90=15～40%1.2.2磨煤机技术数据标准研磨出力 39.0（R90=16%，HGI=80，W Y=4%）额定功率 250KW电动机额定功率 280KW电动机电压 6000V 或 10KV2 电动机转速 990r/min电动机旋转方向 逆时针（正对电机输入轴） 磨煤机磨盘转速 28.7r/min磨煤机旋转方向 顺时针（俯视）通风阻力 ≤5380 Pa磨煤机额定空气流量 12.46 ㎏/s磨煤机磨煤电耗量 6～10 KW ·h/t （100%磨煤机出力）1. 工作原理ZMG80G 磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环印和三个沿磨环滚动的固定且可自转的磨辊组成。

需粉磨的原煤从磨机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用在三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、传动盘减速机、液压缸后通过底板传至基础（见图1-1）。

原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨机上部的分离器，在分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。

难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴落到一次风室，被刮板刮进排渣箱，由人工（或自动排渣装置排走）定期清理，清除渣料的过程在磨运行期间也能进行（见图1-2）ZMG80G 型磨煤机采用鼠笼型一部电动机驱动。

ZGM磨煤机特性与结构厂制粉系统采用正压冷一次风机直吹式制粉系统，每台炉配备6台北京电力设备总厂制造的ZGM-113G型中速辊式磨煤机。

ZGM113G型磨煤机是在继承和发扬德国Babcock公司技术的基础上，由北京电力设备总厂研制开发的一种MPS磨煤机。

一. 型号及主要技术特点Z G M 113 G分K、N、G三个型号，K为小型,N为中型,G为大型磨环滚道平均半径（cm）磨煤机辊式中速1.采用行星齿轮减速机1)体积小，结构紧凑（由于采用分流传动），重量轻，占地面积小，投资小（减少轴向尺寸，磨煤机可以纵向布置，磨煤机间跨距大为缩小），检修方便。

2)承载能力大，噪音小。

3)传动效率高，空载功率降低。

4)减速机中间是浮动齿形联轴器，使齿轮系统来自磨煤机的冲击完全隔开，运转平稳可靠。

2.磨煤机液压变加载1)磨煤机出力范围由过去的40～100％扩大到25～100％，提高低负荷性能，满足机组调峰需要。

2)提高耐磨材料寿命当磨煤机出力低时，加载力就小，可减小低出力时磨煤机振动、减少辊胎和衬板的磨损。

避免磨煤机小煤量时不能形成稳定的煤层，磨煤机振动加剧，致使加载杆频繁断裂，磨煤机内衬板振落，地脚螺栓振断等问题，若是恒加载力，低出力煤层薄时，加载力仍然很大，辊胎和衬板磨损就很快。

3.降低磨煤机电耗由图6-1所示可知，加载力大小随磨煤机出力大小变化而变化，可有效减少磨煤机回粉量，降低磨煤机电耗。

由于空气弹簧的刚度是一个变量，加载力小，刚度小（反之亦然），现将空气弹簧的最大刚度做到低于弹簧定加载磨煤机的弹簧刚度，这样磨煤机的振动小，运行更加平稳。

1)可以实现磨煤机开空车由于磨煤机的磨辊与磨环有3mm的间隙，可以实现磨煤机开空车，使磨煤机启动对锅炉的影响减至很小，提高了锅炉运行的稳定性，同时也有利于磨煤机顺控启动的实现。

2)减少检修维护量定加载的中速磨煤机，检修每3000小时进行一次检查，检查弹簧长度合格，以保证加载力合格，采用液压变加载，检修日常维护工作量可大大减少。

探讨ZGM型中速磨煤机常见问题及解决方法摘要：随着经济的快速发展，电力需求越来越大。

发电企业中，火电机组居主导地位。

在火电机组中，磨煤机作为制粉系统的关键设备受到了极大的重视。

中速辊式磨煤机以其投资少、操作简单、电耗少、结构紧凑等优点在火电发电中得到广泛应用。

关键词：ZGM型中速磨煤机；常见问题；解决方法一、中速辊式磨煤机概述1.1工作原理中速辊式磨煤机在火电机组中应用广泛，主要结构包括本体部分、连接装置、传动部分、润滑油系统及液压油系统。

中速辊式磨煤机工作原理：原煤从磨煤机的落煤管落到锥形盖板上，顺时针旋转的磨盘借助于离心力将煤运动至碾磨滚道内，3个可自转的磨辊均匀分布于磨盘滚道上，逆时针转动对原煤进行碾磨。

碾磨力由液压加载系统产生，通过拉杆、压架、磨辊、磨盘、传动盘、减速机、底板传至基础上。

经过碾磨的原煤切向甩出，一次风通过喷嘴环进入磨室，将甩出的煤粉混合物烘干并输送至分离器中进行分离，粗粉被分离出来返回磨室内继续碾磨，而合格的细粉被一次风送入炉膛燃烧。

由于磨辊以15°向磨盘中心倾斜，正常工作时为单侧磨损，磨损严重时可将磨辊反转，将另一侧作为工作面，两侧都磨损后又可以重新进行堆焊，再次利用。

因此中速辊式磨煤机维修成本较低，应用广泛。

1.2设备简介某公司一期为2台660MW火电机组，锅炉采用超临界参数变压运行，为螺旋管圈加垂直管直流炉、单炉膛、一次中间再热、采用切圆燃烧方式、平衡通风、固态排渣、中速磨煤机配正压直吹制粉系统。

锅炉型号为HG－2210/25.4－YM16。

磨煤机为北京电力设备总厂生产的ZGM113G－Ⅱ型中速磨煤机。

每炉配6台磨煤机，其中5台运行，1台备用。

该磨煤机的主要数据见表1。

二、ZGM型中速磨煤机常见问题及解决策略分析2.1磨辊频繁振动2.1.1故障描述磨煤机在启动或运行过程中，磨煤机给煤量较少时，磨辊与磨盘相碰撞而引起振动剧烈，不得不停运磨煤机，严重影响了设备安全经济运行。

ZGM磨煤机特性与结构ZGM113G型磨煤机是在继承和发扬德国Babcock公司技术的基础上，由北京电力设备总厂研制开发的一种MPS磨煤机。

型号及主要技术特点：Z G M 113 G分K、N、G三个型号，K为小型,N为中型,G为大型磨环滚道平均半径（cm）磨煤机辊式中速一. 工作原理ZGM113G磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。

需粉磨的原煤从磨机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图6―1）。

原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨机上部的分离器，在分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。

图6―1 磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块及其他杂物等通过喷嘴环落到一次风室，被刮板刮进排渣箱，由自动排渣装置排走(或由人工定期清理)，清除渣料的过程在磨运行期间也能进行（见图6―2）。

图6―2 磨煤机“沸腾区”示意图ZGM113G型磨煤机采用鼠笼型异步电动机驱动。

通过立式伞齿轮行星齿轮减速机传递磨盘力矩。

减速机还同时承受因上部重量和碾磨加载力所造成的水平与垂直负荷。

为减速机配套的润滑油站用来过滤、冷却减速机内的齿轮油，以确保减速机内部件的良好润滑状态。

1．采用行星齿轮减速机1）体积小，结构紧凑（由于采用分流传动），重量轻，占地面积小，投资小（减少轴向尺寸，磨煤机可以纵向布置，磨煤机间跨距大为缩小），检修方便。

2）承载能力大，噪音小。

3）传动效率高，空载功率降低。

ZGM95K型中速辊式磨煤机使用和维护说明书2004.12.16第一篇磨煤机使用和操作说明1.代号和技术数据：Z G M 95 (K)分K、N、G、三个型号，K小型、N中型、G大型磨环滚道平均半径（cm）磨煤机z辊式中速2.工作原理ZGM—95K磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。

需要粉磨的原煤从磨煤机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力是经过磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图1）。

原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将经过碾磨后从磨环上切向甩出的煤粉混合物烘干并输送至磨煤机上部的分离器，在分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。

3磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重的石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室，被刮板刮进排渣箱，由人工定期清理，清除渣料的过程在磨煤机运行期间也能进行（见图2）。

4磨煤机“沸腾区”示意图ZGM95K型磨煤机采用鼠笼型异步电动机驱动。

通过立式伞齿轮行星齿轮减速机传递磨盘力矩。

减速机还同时承受因上部重量和碾磨加载力所造成的水平与垂直负荷。

为减速机配套的润滑油站用来过滤、冷却减速机内的齿轮油，以确保减速机内部件的良好润滑状态。

配套的高压油泵站通过加载油缸既可对磨煤机施行加载又可实现磨煤机启停开空车（抬起磨辊）。

5台磨煤机配一台密封风机，密封风用于磨煤机传动盘处、拉杆关节轴承处和磨辊处的密封。

维修磨煤机时，在电动机的尾部连接盘车装置。

3．部件介绍3．1台板基础 (21MG30．32)台板基础主要包括减速机基础台板、电动机基础台板、地脚螺栓盒、拉杆座和盘车台板，各台板调整固定后，二次灌浆时埋入基础。

中速辊式磨煤机工作原理中速辊式磨煤机是煤粉及其他材料的粉磨设备，广泛应用于电厂、水泥厂、冶金工业等领域。

其工作原理是通过辊压力和磨料层之间的相互作用，将原料研磨成所需的细粉。

下面将详细介绍中速辊式磨煤机的工作原理。

一、中速辊式磨煤机的结构中速辊式磨煤机主要由磨盘、磨辊、压力装置、转子及驱动装置等组成。

在工作时，磨盘固定在机架上，而轴承在机架上安装。

1. 磨盘：是中速辊式磨煤机的主要工作部件，用于固定和支撑磨辊。

磨盘上有一定数量的磨辊，并且根据设计原则分布在磨盘上。

2. 磨辊：沿着磨盘旋转，用于对原料进行研磨和破碎。

3. 压力装置：用于控制磨辊和磨盘间的压力，确保磨料层的厚度和稳定性。

4. 转子：主要用于向下吹扫原料，确保磨料层的稳定性。

5. 驱动装置：提供给磨盘和磨辊以旋转动力。

二、中速辊式磨煤机的工作原理中速辊式磨煤机的工作原理主要依赖于磨盘、磨辊、压力装置和转子的协同作用，通过压力和摩擦力将原料研磨成所需的细粉。

1. 原料进料：原料由给料装置通过输送管道进入磨盘中心位置。

在磨盘上形成一定厚度的磨料层。

2. 磨辊对磨料层的压力：压力装置通过调节油压，使磨辊对磨料层施加一定的压力。

这种压力可以调节，以便控制原料研磨的粗细程度。

3. 磨料层的研磨：随着磨盘的旋转，磨辊开始在磨料层上旋转。

在磨辊的摩擦力和磨料层的压力作用下，原料被逐渐研磨成细粉。

4. 转子的作用：转子位于磨盘下方，向下吹扫原料，确保磨料层的稳定性和均匀性。

5. 细粉收集：经过研磨的细粉在磨盘上形成的磨道中被携带向外，通过风力或机械传输的方式被收集起来，成为成品煤粉。

三、中速辊式磨煤机的特点1. 磨煤效率高：中速辊式磨煤机通过辊压破碎和分级，能够实现对原料的高效研磨，使得煤粉细度可调。

2. 稳定运行：由于磨盘和磨辊之间的油压装置能够提供稳定的压力，使得中速辊式磨煤机在工作时能够保持稳定的研磨状态，确保产品质量。

3. 自动化程度高：中速辊式磨煤机采用了先进的控制系统，能够实现自动化操作，在生产过程中减少了人工干预的程度，提高了生产效率。
