西门子通用型变频器的功能特点

西门子S120变频器产品简介及优点西门子S120变频器产品简介及优点SINAMICS S120变频调速柜一种集成了工业机械工程学和最新传动技术的高性能变频柜，随着SINAMICS S120变频调速柜而重装上市了。

SINAMICS S120变频调速柜的简介1、这种方案非常适于需要对多个电机协调控制的场合，而电机通过连于公共直流母线的逆变器来拖动。

2、这种多电机传动系统可通过公共直流母线实现电能交换，采用集中进线，这样整流的总功率甚至可以低于逆变的总功率。

再加上紧凑的设计，从而减少空间占用和综合费用。

3、SINAMICS S120变频调速柜也可以用于大功率单电机传动。

例如：通过并联多个整流柜和多个逆变柜可构成24脉冲整流的4.5 MW单机传动。

SINAMICS S120变频调速柜显而易见的优点SINAMICS S120变频调速柜将各个独立的功能单元完美结合在一起，标准化的接口实现电气和通讯的连接。

允许用户根据应用优化配置传动系统，提供量身定做的高品质产品。

不仅如此，丰富的选件使SINAMICS S120变频调速柜能灵活地集成在工厂系统里。

异常紧凑的设计和优化的排布减少了占地，从而最大程度减少安装和调试的费用和时间。

毋庸置疑，SINAMICS S120变频调速柜还具有SINAMICS S120产品家族的所有特点：1、DRIVE-CLiQ，一种全新的传动接口，允许SINAMICS S120传动之间甚至包括电机和编码器之间进行快速可靠地通讯。

2、独立的控制单元和模块化功率单元所带来的高度灵活性。

3、一个控制单元可以控制多至4个矢量模式的传动。

既安全可靠又节省费用。

这允许数据直接在传动与传动之间进行交换，因此可以省去上位机的介入。

4、流行的PROFIBUS-DP作为标准总线接口集成在控制单元中;全新的PROFINET IO作为工业以太网通讯选件插装在控制单元上。

通过这些现场总线，SINAMICS S120变频调速柜就能够轻松组态到上位自动化系统中，例如：SIMATIC 或SIMOTION。

西门子G120变频器说明书一、产品概述西门子G120变频器是一种可满足多样化要求的模块化变频器，组件采用模块化设计，功率范围宽，0.55 kW ~ 250kW，可确保始终能够组合出一种满足要求的理想变频器。

该系列变频器提供有三种电压型号，可连接 200 V、400 V 和 690 V 电网。

³西门子G120变频器由两部分组成：控制单元（CU）和功率模块（P M）。

控制单元负责控制和监视功率模块和连接的电机，并提供操作员界面和通信接口。

功率模块负责将输入的交流电转换为可调节的输出电压和频率，以驱动连接的电机。

高效能：采用空间矢量脉宽调制（SVPWM）技术，提高了输出电压的利用率，降低了谐波损耗，提高了效率和功率因数。

高可靠性：采用先进的散热设计，保证了功率模块的稳定运行。

具有过载、过压、欠压、过温、短路等多种保护功能，保证了变频器和电机的安全运行。

高灵活性：提供多种控制单元和功率模块的组合选择，满足不同的应用需求。

支持多种现场总线协议，如PROFINET、PROFIBUS、EtherNet/IP、CANopen、USS、Bacnet、Modbus等，实现与上位控制系统的无缝对接。

高智能化：具有自动调节功能，可根据电机参数和负载情况自动优化控制策略。

具有故障诊断功能，可显示故障代码和故障原因，并提供相应的解决方案。

具有数据备份功能，可将变频器参数保存在存储卡中，方便更换或复制。

二、产品型号G120C：是一种紧凑型变频器，集成了控制单元和功率模块于一体，适用于简单的应用场合，如风机、水泵等。

功率范围为0.55 kW ~ 18.5 kW。

G120 CU240B-2/CU240E-2：是一种标准型变频器，采用分离式的控制单元和功率模块，适用于中等复杂度的应用场合，如输送机、起重机等。

功率范围为0.55 kW ~ 132 kW。

G120 CU250S-2：是一种高性能型变频器，采用分离式的控制单元和功率模块，适用于高精度和高动态性能要求的应用场合，如数控机床、纺织机械等。

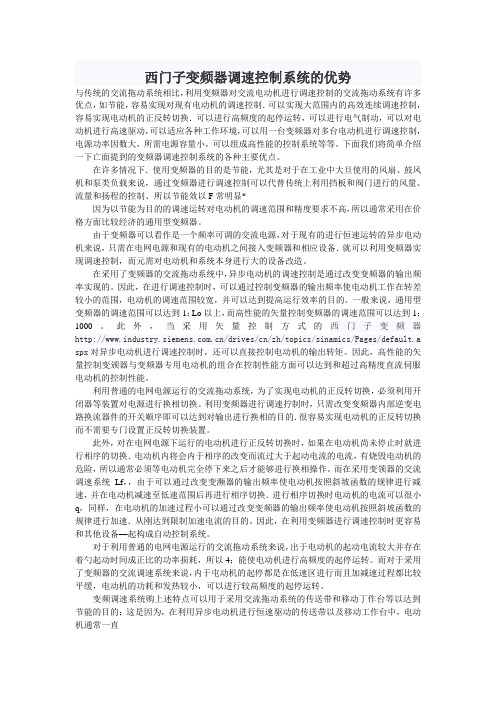

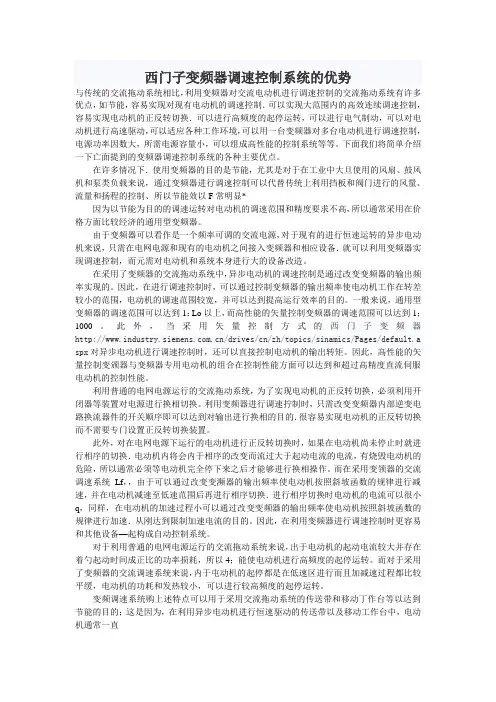

西门子变频器调速控制系统的优势与传统的交流拖动系统相比，利用变频器对交流电动机进行调速控制的交流拖动系统有许多优点，如节能，容易实现对现有电动机的调速控制．可以实现大范围内的高效连续调速控制，容易实现电动机的正反转切换．可以进行高频度的起停运转，可以进行电气制动，可以对电动机进行高速驱动，可以适应各种工作环境，可以用一台变频器对多台电动机进行调速控制，电源功率因数大，所需电源容量小，可以组成高性能的控制系统等等。

下面我们将简单介绍一下亡面提到的变频器调速控制系统的各种主要优点。

在许多情况下．使用变频器的目的是节能，尤其是对于在工业中大旦使用的风扇、鼓风机和泵类负载来说，通过变频器进行调速控制可以代替传统上利用挡板和阀门进行的风量、流量和扬程的控制、所以节能效以F常明显*因为以节能为目的的调速运转对电动机的调速范围和精度要求不高，所以通常采用在价格方面比较经济的通用型变频器。

由于变频器可以看作是一个频率可调的交流电源，对于现有的进行恒速运转的异步电动机来说，只需在电网电源和现有的电动机之间接入变频器和相应设备．就可以利用变频器实现调速控制，而元需对电动机和系统本身进行大的设备改造。

在采用了变频器的交流拖动系统中，异步电动机的调速控制是通过改变变频器的输出频率实现的。

因此，在进行调速控制时，可以通过控制变频器的输出频率使电动机工作在转差较小的范围，电动机的调速范围较宽，并可以达到提高运行效率的目的。

一般来说，通用型变频器的调速范围可以达到1：Lo以上，而高性能的矢量控制变频器的调速范围可以达到1；1000。

此外，当采用矢量控制方式的西门子变频器/drives/cn/zh/topics/sinamics/Pages/default.a spx对异步电动机进行调速控制时，还可以直接控制电动机的输出转矩。

因此，高性能的矢量控制变颁器与变频器专用电动机的组合在控制性能方面可以达到和超过高精度直流伺服电动机的控制性能。

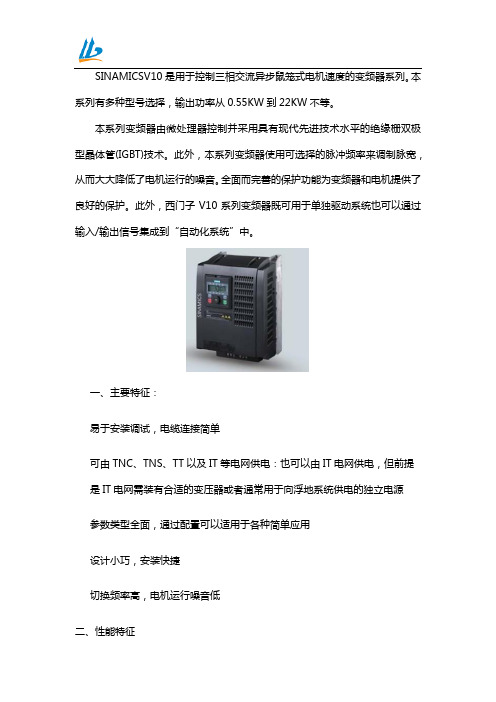

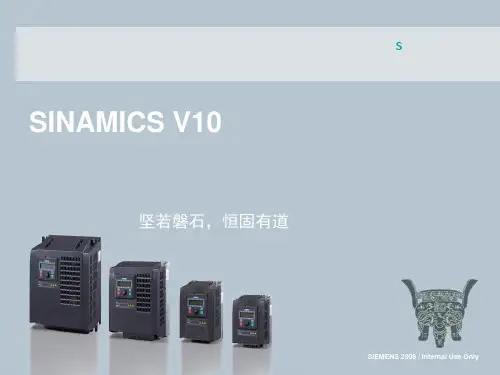

SINAMICSV10是用于控制三相交流异步鼠笼式电机速度的变频器系列。

本系列有多种型号选择，输出功率从0.55KW到22KW不等。

本系列变频器由微处理器控制并采用具有现代先进技术水平的绝缘栅双极型晶体管(IGBT)技术。

此外，本系列变频器使用可选择的脉冲频率来调制脉宽，从而大大降低了电机运行的噪音。

全面而完善的保护功能为变频器和电机提供了良好的保护。

此外，西门子V10系列变频器既可用于单独驱动系统也可以通过输入/输出信号集成到“自动化系统”中。

一、主要特征：易于安装调试，电缆连接简单可由TNC、TNS、TT以及IT等电网供电：也可以由IT电网供电，但前提是IT电网需装有合适的变压器或者通常用于向浮地系统供电的独立电源参数类型全面，通过配置可以适用于各种简单应用设计小巧，安装快捷切换频率高，电机运行噪音低二、性能特征快速电流控制限制（FCL）功能实现正常状态下的无跳闸运行内置的直流制动模式线性V/F控制带磁通电流控制（FCC）的V/F控制加速/减速斜坡特性具有可编程的平滑功能具有比例积分PI控制功能的闭环控制三、保护特性短路保护；过电流保护；变频器和电机过热保护；过电压欠电压保护；负载侧接地故障保护；防止停转；电机堵转保护；参数互锁。

杭州联凯机电工程有限公司成立于2011年，是一家专业从事工业自动化设备销售、维护及电气系统维修改造的高科技公司。

主要经营西门子（SIEMENS）ABB、施耐德（Schneider）等品牌的变频器、直流调速器、软启动器、PLC、触摸屏、数控系统、单片机、电路板等各种进口工业仪器设备，服务中心配备了百万备品备件以及完备的诊断检测仪器和软件诊断技术，拥有一支技术精湛、经验丰富的技术团队。

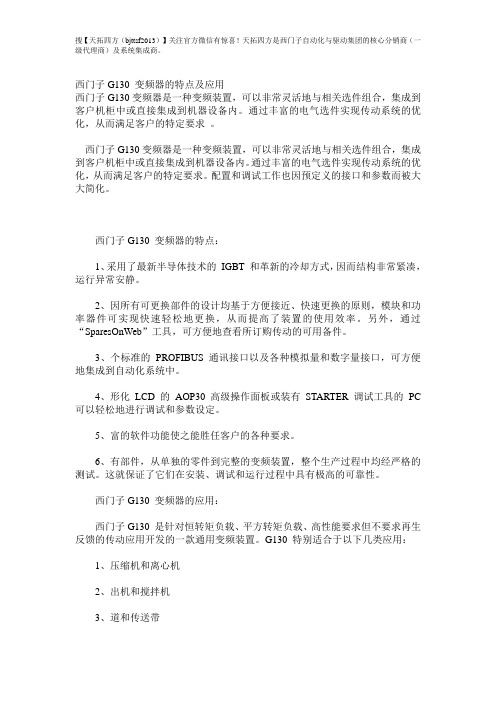

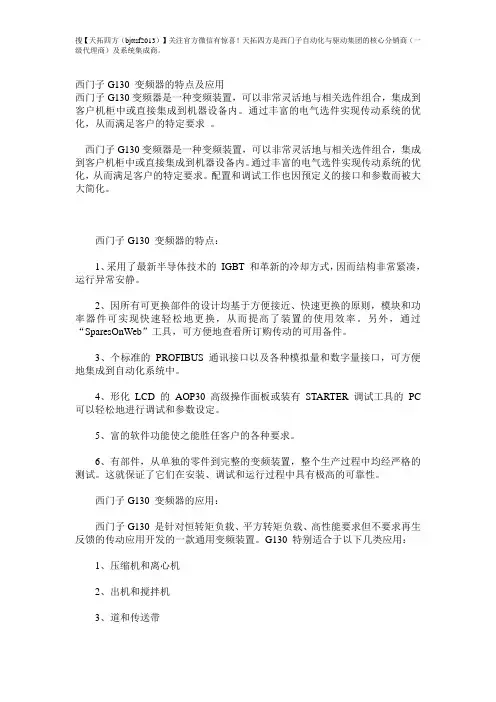

西门子G130 变频器的特点及应用西门子G130变频器是一种变频装置，可以非常灵活地与相关选件组合，集成到客户机柜中或直接集成到机器设备内。

通过丰富的电气选件实现传动系统的优化，从而满足客户的特定要求。

西门子G130变频器是一种变频装置，可以非常灵活地与相关选件组合，集成到客户机柜中或直接集成到机器设备内。

通过丰富的电气选件实现传动系统的优化，从而满足客户的特定要求。

配置和调试工作也因预定义的接口和参数而被大大简化。

西门子G130 变频器的特点：1、采用了最新半导体技术的IGBT 和革新的冷却方式，因而结构非常紧凑，运行异常安静。

2、因所有可更换部件的设计均基于方便接近、快速更换的原则，模块和功率器件可实现快速轻松地更换，从而提高了装置的使用效率。

另外，通过“SparesOnWeb”工具，可方便地查看所订购传动的可用备件。

3、个标准的PROFIBUS 通讯接口以及各种模拟量和数字量接口，可方便地集成到自动化系统中。

4、形化LCD 的AOP30 高级操作面板或装有STARTER 调试工具的PC 可以轻松地进行调试和参数设定。

5、富的软件功能使之能胜任客户的各种要求。

6、有部件，从单独的零件到完整的变频装置，整个生产过程中均经严格的测试。

这就保证了它们在安装、调试和运行过程中具有极高的可靠性。

西门子G130 变频器的应用：西门子G130 是针对恒转矩负载、平方转矩负载、高性能要求但不要求再生反馈的传动应用开发的一款通用变频装置。

G130 特别适合于以下几类应用：1、压缩机和离心机2、出机和搅拌机3、道和传送带4、和风机5、轧机6、钻机7、纸机8、试验台。

通用变频器使用概述一、MM420系列变频器的使用MM420（MICROMASTER420）系列变频器是西门子公司的通用变频器产品，属于第2代通用变频器。

该系列有多种型号，从单相电源电压，额定功率120W 到三相电源电压，额定功率11KW 可供用户选用。

例如，YL-335B实训设备中，所用的变频器为三相380V电源电压，额定功率750W的MM420机型，其外形尺寸为A型，采用基本操作板（BOP）作为操作面板，外观如图1所示。

图1 变频器外观图 MM420系列变频器具有如下特点：• 采用IGBT作为功率输出器件，其脉冲宽度调制的开关频率从2kHz～16kHz分级可选， 额定值为4 kHz。

用户可根据运行要求、环境情况选择不同的开关频率（参数P1800），达到降低电动机运行的噪声，或减少变频器的损耗，或降低射频干扰发射的强度等目的。

• 变频器由微处理器控制，控制功能和保护功能较为全面且完善，即具有功能的多样性和很高的运行可靠性，并且为变频器和电动机提供了良好的保护。

• 控制方式都是基于U/F 控制特性，包括普通U/F控制，用于如风机和水泵等类型负载的抛物线（平方）U/F 控制，带磁通电流控制（FCC）的高性能型U/F控制。

根据不同的应用对象可选择不同的控制关系。

1、MM420变频器的接线接线端子在变频器机壳下盖板内，拆卸盖板后可以看到变频器的接线端子如图2所示。

图2 MM420变频器（A型）的接线端子变频器主电路和控制电路的接线图如图3所示。

图3 MM420变频器方框图2、BOP 操作面板MM420 变频器在标准供货方式时装有状态显示板（SDP），对于一般用户来说，利用SDP 和制造厂的缺省设置值，就可以使变频器成功地投入运行。

但如果工厂的缺省设置值不适合设备情况，则可利用基本操作板（BOP）或高级操作板（AOP）修改参数，使之匹配起来。

图4是这三种操作面板的外形。

BOP 和AOP 都是作为可选件供货的，下面仅介绍国内用户使用最多的BOP 操作面板。

西门子变频器讲解1．西门子变频器的结构及各部分的功能;整流部分：主要是把三相交流电整成直流；直流回路部分：对整流部分出来的直流电压进行稳压和滤波逆变部分：将直流回路的电压逆变成可调频的三相交流电2．在变频器内部有的电路板,分别起的作用CUVC控制板：控制功能及参数设定电源板：24V控制电源的提供,直流母线的采集IVI背板：电流互感器,变频器测温线,与触发板进行通讯整流单元触发板：触发晶闸管,将三相交流电整流成直流IGBT触发板：触发IGBT,将直流电转换为交流电3．西门子变频器CUVC控制板上的端子功能4个可以作为输入或输出的IO端子3.4.5.6,3个只能作为输入的IO端子7.8.9;两个模拟输入口和,两个模拟输出口和4. 西门子变频器中如何使其运行在40HZA．由面板直接给定40HZB．由参数给固定频率,比如将P443=45,将P405=40HZC．由模拟信号给定,比如为模拟通道1给定,设置=44—20MA,在模拟通道中输入的电流值;5.在西门子变频器参数中,控制字和状态字的意思,并介绍以下参数的意思：P330、P443、P590、P571和P572、P578和P579; 控制字为变频器的输入型号,用来控制变频器的启动,停止,快停,方向,变频器内部的参数等,状态字为变频器的输出信号,用来显示变频器的运行状态,如准备信号,运行反馈信号,故障反馈等P330：负载类型0为线性恒转矩负载,1为抛物线特性,如风机等P443：为变频器的速度给定源P590：用来选择开关量连接器的BICO参数P571和P572：用来选择变频器的旋转磁场方向;P578和P579：用来选择变频器内部的电机数据组常见问题：1．西门子变频器出现F037故障模拟信号有出错,检查模拟输入的电缆是否有断路,模拟信号线是否接反;2．西门子变频器出现F011故障F011为变频器过流报警,需检查以下机个方面1.检查负载情况,机械是否被卡死2.拆开电机电缆,用摇表检查电机和电缆是否存在短路和对地情况3.用万用表检查功率单元是否完好4.用万用表检查电流互感器时候玩完好5.更换IVI背板,测试6.更换CUVC控制板,测试3．西门子变频器出现F015故障,如何进行检查F015为变频器堵转报警,应检查以下几个方面：1.检查负载情况,机械是否被卡死2.如有编码器,应检查编码器的接线,或直接更换新的编码器；检查编码器的电缆和屏蔽电缆是否良好3.更换CUVC控制板,测试。
