西门子MM440变频器常用参数设置111111111111111111111111

西门子440变频器参数设置方法西门子440变频器参数设置方法西门子440变频器数字量输入的参数设置P0304 400 电动机额定电压设定380V P0010=1P0305 15.3 电动机额定电流设定23A P0010=1P0307 7.5 电动机额定功率设定11KW P0010=1P0308 0.82 电动机额定功率因素设定0.85 P0010=1P0310 50 电动机额定频率设定50HZ P0010=1P0311 1455 电动机额定转速设定1450 P0010=1P0700 2 变频器通过数字量输入控制起停(2) 由端子排输入P0010=1P0701 1 ON，正向运行P0702 12 反向运行----选择2 ON reverse /OFF1（接通反转/ 停车命令1）P706 P707 P708=9P0703 9 故障确认P706 9 故障确认P0704 15 固定频率设定值(直接选择)高速对应P1004固定频率设置25 选择16 固定频率设定值(直接选择ON 命令)P0705 15 固定频率设定值(直接选择)低速对应P1005固定频率设置12HZ 选择16 固定频率设定值(直接选择ON 命令)P1000 3 变频器频率设定值来源于固定频率P0010=1P1001 0 固定频率1 Din1，50HZP1004=18HZ 固定频率4（对应P704设置）P1005=6HZ 固定频率5（对应P705设置）P1002 45 固定频率2 Din2，6HZP1080 2 电动机运行的最小频率(在此频率时电机的制动器动作)0 P0010=1P1082 50 电动机运行的最大频率45 P0010=1P1120 50 斜坡上升时间60 P0010=1 P1121 3 斜坡下降时间10 P0010=1 P1300 0 线性特性的V/f 控制P2192 50P3900 3 快速调试。

MM440变频器参数的设置1.主参数设置：a.输入电源参数：设置输入电压和频率，以匹配变频器与电源之间的电气特性。

b.输出电压参数：根据电机额定电压和性能要求，设置输出电压上、下限。

c.网络参数：设置网络供电的频率、最大输出频率以及过载保护等相关参数。

2.控制参数设置：a.控制模式：可以选择恒转矩控制、恒功率控制或速度调节等模式。

b.控制方式：可以选择V/F控制模式或矢量控制模式，根据实际需要进行设置。

c.加速、减速时间：根据实际工况和要求设置合适的加速、减速时间，以避免过大的冲击和损坏。

d.输出频率限制：根据电机特性和负载特性，设置合适的最大输出频率，以防止电机过速。

3.保护参数设置：a.电流保护：根据电机额定电流和负载特性，设置合适的过载保护参数，避免超额电流导致设备损坏。

b.温度保护：设置适当的温度保护参数，以避免设备过热导致损坏。

c.过压、欠压保护：设置合适的过压、欠压保护参数，保护电机和设备的安全运行。

d.故障保护：设置合适的故障保护参数，及时检测和应对设备出现的故障。

4.通信参数设置：a. 通信接口设置：根据实际应用需要，选择适当的通信接口，如RS485、Profibus、Modbus等。

b.通信参数：设置通信速率、奇偶校验等相关参数，以确保与其他设备的通信正常进行。

5.其他参数设置：b.参数备份：定期备份设备参数，以免设备故障时导致参数丢失。

总结：MM440变频器的参数设置直接关系到其在实际应用中的性能和稳定性。

正确设置相关参数可以保证设备的正常运行、提高生产效率和减少故障发生。

除了以上列举的参数设置外，还需根据实际应用情况进行适当的调整，以达到最佳的控制效果和电机保护。

建议在设备安装和调试过程中，根据西门子公司提供的详细操作手册进行操作，以确保正确设置参数。

BUSY调试结束 五矿营口中板厂变频器调试步骤及参数设置1、回转变频器设置 DIP 开关为2 1OFF-50HZ （—般为默认，不用调P0010=1 I 调试参数过滤器：快速调试P0003=11 用户访问级：标准级，可以访问最经常使用的一些参数 P0100=0 1使用地区：欧洲［kW ］，缺省值50Hz P0304=380V 1电机额定电压： P0305=28A1 电机额定电流 P0307=11KW 1电机额定功率 +P0310=50Hz 1 电机额定频率 *P0311=726I 电机额定速度 P0700=1 1选择命令源：BOP （键盘）设置 *P1000=11 频率设定的选择：电动电位计给定 P3900=1快速调试结束 显示BUSY 按面板上电机启动键起动电机后停止再进行其它的设置P0003=3 1用户访问等级：专家级（可以访问所有参数） P0700=2 1选择命令源：由端子排输入 ▼P1000=2 1 频率设定值的选择：模拟量给定 *P0701=9 5号端子 数子输入1的功能，故障确认 + P0702=0 6号端子数字输入2的功能，禁止输入 + P0703=1 17号端子数字输入3的功能，ON/OFF1 （接通正转/停车命令1） P0704=2 8号端子 数字输入4的功能，ON reverse/OFF1 （接通反转/停车命令1）▼从RAM 到EEPROM的数据传送P0971=1走行变频器参数设置:DIP开关为2I OFF-50HZ （—般为默认，不用调）右P0010=11调试参数过滤器：快速调试P0003=11用户访问级：标准级，可以访问最经常使用的一些参数P0100=01使用地区：欧洲［kW］，缺省值50HzP0304=380V1电机额定电压：P0305=88A电机额定电流P0307= 44KW 电机额定功率P0310=50Hz1电机额定频率P0311=1440I电机额定速度*P0700=11选择命令源：BOP （键盘）设置*P1000=11频率设定的选择：电动电位计设定*P3900=1快速调试结束起动电机后停止再进行其它的设置P1003=3用户访问等级：专家级（可以访问全部参数）*P0700=21选择命令源：由端子排输入tP1000=31频率设定值的选择：固定频率设定* P0701=115号端子数字输入1的功能，ON/OFF1 （接通正转/停车命令1）+P0702=26号端子数字输入2的功能，ON reverse/OFF1 （接通反转/停车命令1）▼P0703=1517号端子数字输入3的功能，固疋频率设疋值（直接选择）▼P0704=98号端子数字输入4的功能，（故障确认）+P1080=151最小频率设定15HZ （走行慢速）P1003=30频率给定值30HZ （走行快速）P0971=1从RAM 到EEPROM的数据传送1BUSY调试结束。

•«施耐德变频器Altivar31常用参数设置西门子MM440变频器常用参数设置一 2nd, 2010 by 起重机①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无①P0005───②显示选择───③2~4000───④21频率25电压27电流───⑤一般选择21───⑥21①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源───⑤2代表由端子排输入───⑥2①P0701───②数字输入1的功能───③0~99───④选择数字1功能───⑤1───⑥1①P0702───②数字输入2的功能───③0~99───④选择数字2功能───⑤2───⑥12①P0703───②数字输入3的功能───③0~99───④选择数字3功能───⑤17───⑥9①P0704───②数字输入4的功能───③0~99───④选择数字4功能───⑤17───⑥9①P0705───②数字输入5的功能───③0~99───④选择数字5功能───⑤29───⑥15①P0706───②数字输入6的功能───③0~99───④选择数字6功能───⑤17───⑥15①P0732───②数字输出2的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥52.7①P0733───②数字输出3的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥0①P0970───②工厂复位───③0~1───④0代表禁止复位1代表参数复位───⑤根据需要决定───⑥无①P1000───②频率设定值的选择───③0～77───④3代表固定频率───⑤3───⑥2①P1004───②固定频率4───③-650～650───④快速频率的设定───⑤50───⑥50①P1080───②最低频率───③0～650───④设定马达最低频率───⑤20HZ───⑥0①P1082───②最高频率───③0～650───④设定马达最高频率───⑤50HZ───⑥50①P1120───②斜坡上升时间───③0～650───④斜坡函数曲线不带平滑圆弧时电动机从静止状态加速到最高频率P1082所用时间，如果设定的斜坡时间太短，就有可能导致变频器过流而跳闸───⑤4.0秒───⑥10s①P1121───②斜坡下降时间───③0～650───④同上───⑤3.0秒───⑥10s①P1130───②斜坡上升曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1131───②斜坡上升曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1132───②斜坡下降曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1133───②斜坡下降曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1215───②抱闸制动使能───③0～1───④0代表禁止电动机抱闸制动；1代表使能电动机抱闸制动；如果用P0731、P0732、P0733数字输出功能投入使用，制动继电器在点1打开，而在点2闭合───⑤1───⑥0①P1216───②抱闸制动释放的延迟时间───③0～20───④启动时不用斜坡函数曲线，立即输出f_min───⑤0───⑥1①P1217───②斜坡曲线结束后的抱闸时间───③0～20───④斜坡曲线下降到点2后，变频器以最小频率P1080运行的时间───⑤0───⑥1①P1237───②动力制动的工作/停止周期，定义制动电阻的工作/停止时间的比率───③0～5───④0代表禁止动力制动；1代表工作/停止时间的比率为5%；2代表工作/停止时间的比率为10%；3代表工作/停止时间的比率为20%；4代表工作/停止时间的比率为50%；5代表工作/停止时间的比率为100%；───⑤1───⑥0①P1300───②变频器的控制方式───③0～23───④控制电动机的速度和变频器的输出电压之间的相对关系，0代表行线性特性的V/F控制；1代表带磁通电流控制Fcc的V/F控制；20代表无传感器的矢量控制───⑤20───⑥0①P1800───②脉冲频率───③2～16───④设定变频器功率开关的调制脉冲频率，这一脉冲频率每级可以改变2KHZ.最低的脉冲频率取决于p1082即最大频率和P0310即电动机的额定功率，电动机频率的最大值P1082限定为脉冲调制频率P1800───⑤2───⑥4①P1910───②选择电动机数据是否自动检测───③0～20───④设置为3时，随后显示A0541.启动变频器，自动检测磁化曲线，稍后变频器停止，完成检测───⑤3───⑥0①P1960───②速度控制器的优化───③0～1───④矢量控制时做，当速度优化器优化功能投入时p1960=1，报警信号A0542将被激活。

提升机MM440变频器参数设置石家庄与秦皇岛如果有必要先把变频器恢复为出厂设置值（P0010=30，P0970=1）1：快速调试P0003：3 用户访问级为专家级P0010：1开始快速调试P0100：0频率缺省值50HZP0300：1电动机类型：异步电动机P0304：380电动机额定电压…………………..220△/380 YP0305：11.6电动机额定电流…………………..8.6/4.95AP0307：5.5电动机额定功率…………………..2.2kwP0308：0.85电动机额定功率因素…………….0.83P0310：50电动机额定频率…………….50HZP0311：1430电动机额定速度………………..1410r/sP0640：150电动机过载因子P0700：1选择命令源BOP（键盘）设置P1000：1频率设定值的选择P1120：1加速时间P1121：0.5减速时间P1300：20变频器控制方式无传感器矢量控制P0625：电机运行环境温度（C度）P1910：4选择电动机数据自动检测方式P3900：3结束快速调试，进行电动机计算提升机的具体参数P0640：50电动机过载因子P0700：2选择命令源由端子排输入P0701：16固定频率设定值（直接选择＋ON命令）P0702：16固定频率设定值（直接选择＋ON命令）P0703：16固定频率设定值（直接选择＋ON命令）P0704：15固定频率设定值（直接选择）P0705：15固定频率设定值（直接选择）P0731：52.3 变频器故障由变频器制动端子决定731/732为52.C P0732：52.C电动机抱闸（MHB）投入P1000：3频率设定值的选择固定频率P1001：40固定频率（DIN1）由端子排输入下的频率设置P1002：20固定频率（DIN2）P1003：10固定频率（DIN3）P1120：1斜坡上升时间加速时间P1121：0.5—0.7斜坡下降时间减速时间P1215：1抱闸制动使能使能电动机抱闸制动P1216：1.0抱闸制动释放的延迟时间P1217：0.8斜坡曲线结束后的抱闸时间P1237：2动力制动的工作/停止周期20％P1240：2直流电压控制器的配置（0禁止直流电压控制器，1最大直流电压控制器使能，2最小直流电压控制器使能，3最大和最小直流电压控制器使能）P1254：0 Vdc（直流电压）接通电平的自动检测P1310：150连续提升P1311：150加速度提升P1312：150起动提升P1496：0.1加速度预控的标定P1610：150连续转矩提升P1611：150加速度转矩提升P1755：2电动机模型（SLVC）的起始频率1040:面板控制下的频率输出P1910：3、1P1960：1。

•«施耐德变频器Al西门子MM440变频器常用参数设置一 2nd, 2010 by 起重机①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无①P0005───②显示选择───③2~4000───④21频率25电压27电流───⑤一般选择21───⑥21①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源───⑤2代表由端子排输入───⑥2①P0701───②数字输入1的功能───③0~99───④选择数字1功能───⑤1───⑥1①P0702───②数字输入2的功能───③0~99───④选择数字2功能───⑤2───⑥12①P0703───②数字输入3的功能───③0~99───④选择数字3功能───⑤17───⑥9①P0704───②数字输入4的功能───③0~99───④选择数字4功能───⑤17───⑥9①P0705───②数字输入5的功能───③0~99───④选择数字5功能───⑤29───⑥15①P0706───②数字输入6的功能───③0~99───④选择数字6功能───⑤17───⑥15①P0732───②数字输出2的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥52.7①P0733───②数字输出3的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥0①P0970───②工厂复位───③0~1───④0代表禁止复位1代表参数复位───⑤根据需要决定───⑥无①P1000───②频率设定值的选择───③0～77───④3代表固定频率───⑤3───⑥2①P1004───②固定频率4───③-650～650───④快速频率的设定───⑤50───⑥50①P1080───②最低频率───③0～650───④设定马达最低频率───⑤20HZ───⑥0①P1082───②最高频率───③0～650───④设定马达最高频率───⑤50HZ───⑥50①P1120───②斜坡上升时间───③0～650───④斜坡函数曲线不带平滑圆弧时电动机从静止状态加速到最高频率P1082所用时间，如果设定的斜坡时间太短，就有可能导致变频器过流而跳闸───⑤4.0秒───⑥10s①P1121───②斜坡下降时间───③0～650───④同上───⑤3.0秒───⑥10s①P1130───②斜坡上升曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1131───②斜坡上升曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1132───②斜坡下降曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1133───②斜坡下降曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1215───②抱闸制动使能───③0～1───④0代表禁止电动机抱闸制动；1代表使能电动机抱闸制动；如果用P0731、P0732、P0733数字输出功能投入使用，制动继电器在点1打开，而在点2闭合───⑤1───⑥0①P1216───②抱闸制动释放的延迟时间───③0～20───④启动时不用斜坡函数曲线，立即输出f_min───⑤0───⑥1①P1217───②斜坡曲线结束后的抱闸时间───③0～20───④斜坡曲线下降到点2后，变频器以最小频率P1080运行的时间───⑤0───⑥1①P1237───②动力制动的工作/停止周期，定义制动电阻的工作/停止时间的比率───③0～5───④0代表禁止动力制动；1代表工作/停止时间的比率为5%；2代表工作/停止时间的比率为10%；3代表工作/停止时间的比率为20%；4代表工作/停止时间的比率为50%；5代表工作/停止时间的比率为100%；───⑤1───⑥0①P1300───②变频器的控制方式───③0～23───④控制电动机的速度和变频器的输出电压之间的相对关系，0代表行线性特性的V/F控制；1代表带磁通电流控制Fcc的V/F控制；20代表无传感器的矢量控制───⑤20───⑥0①P1800───②脉冲频率───③2～16───④设定变频器功率开关的调制脉冲频率，这一脉冲频率每级可以改变2KHZ.最低的脉冲频率取决于p1082即最大频率和P0310即电动机的额定功率，电动机频率的最大值P1082限定为脉冲调制频率P1800───⑤2───⑥4①P1910───②选择电动机数据是否自动检测───③0～20───④设置为3时，随后显示A0541.启动变频器，自动检测磁化曲线，稍后变频器停止，完成检测───⑤3───⑥0①P1960───②速度控制器的优化───③0～1───④矢量控制时做，当速度优化器优化功能投入时p1960=1，报警信号A0542将被激活。

.
'. 西门子440变频器调试参数
一、加减速时间设置
1.选择P0004=10（参数滤波器，10为变频器通道和斜坡发生器），P0003=2（选择访问级）。

2.P1120=0～650s（加速时间），P1121=0～650s（减速速时间）。

二、转矩提升
1.选择P0004=13（参数滤波器，13为电动机控制），P0003=2（选择访问级，2为扩展访问级）。

2. P1310=0.00～250（P1310为连续提升，缺省值为50）。

转矩补偿图PID控制图
三、变频器PID控制
1. 选择P0004=22（参数滤波器，22为选择PID控制），P0003=2（选择访问级，2为扩展访问级）
2. P2253=755.0（模拟输入端子1为信号给定），P2264=755.1（模拟输入端子2为反馈信号输入端）。

3. P值设置：P2280=0.00～65（缺省值设置为3，实验设定值为0.3～1.5）I值设置：P2285=0.0～60（缺省值设置为0，实验设定值为0.03～0.15s），D值无效。

4. 选择P0004=7（参数滤波器，7为变频器命令和数字I/O端子）P0702=99（确定数字输入端子2，99为该端子使能BICO参数化），P2200=722.1（数字输入端子2为PID切换，闭合有效，断开无效）。

5. 变频器PID参数自动选择：P2350=3或4，自整定结束，本本参数设定为“0”（自整定已经完成）。

四、变频器复位
设置P0010=30，P0970=1（复位过程较长，约需3分钟）。

西门子MM440变频器通讯参数设置说明文档北京亚控科技发展有限公司2022年2月目录1. 参数设置 (1)2. 组态王设置 (2)2.1 设备地址定义 (2)2.2 变量定义 (2)1. 参数设置MM440和组态王通讯时需要注意的参数设置(MM420类似) ：建议用户首先回复为出厂设置，操作如下：P10 ：设置为30 时，允许变频器复位设置P0970：设置为0，变频器复位P003：设置为3，为专家设置模式，此时用户可以修改各项参数等。

其他参数设置如下：P700：选择命令源，设置为5(通过COM链路的USS设置),通过上位机控制起停；为1时通过BOP面板控制起停。

P719：命令源设置，通过COM链路的USS设置, 命令和频率设定值得选择，默认为0即可。

P1000：0项设置为1：表示设定频率通过变频器面板设置（P1040为设定频率項）；0项设置为55时：表示设定频率通过PC机设置（测试软件或组态王）。

P1040：设定频率项，通过变频器测试软件设置时，如下图所示：Act显示百分比值：参考频率*act %=P1040Setpoint项输入值为HSW，（当采用规格化HSW/100时，P1040=HSW/100）P2009：0项设置为1，表示频率规格使能模式为：HSW/100 ,也就是PC机输入值/100为变频器得到的实际设定值。

P1082 ：设置实际能够上升到的频率的最大上限值（例：当P1082设置为50HZ, P1040设置为60Hz,则变频器启动后，电机只能按照P1120设置的斜坡值上升到50HZ, 而不能上升到60HZ ；通常P1040输入值应在P1080及P1082之间。

）P1080：设置实际能够上升到的频率的最低下限值P2010：设置通讯波特率P2000 ：参考频率（即基准频率），参考频率*act %=P1040 (act为测试软件左下方可以显示的百分比值。

)P2011：设置变频器通讯地址2. 组态王设置2.1 设备地址定义地址应定义为#.# 模式（小数点前面的值为变频器地址；小数点后的值为PZD码字长，一般值为16，实际组态王中没有处理，也可以设置为其他值。

一、参数的设置步骤参数复位快速调试功能调试1.参数复位将变频器所有参数复位为工厂出厂值P0003=1 P0010=30 P0970=12．快速调试指通过设定电动机的额定参数和变频器的命令源及频率的给定源，从而简单快速的运转电机的一种操作方式。

（1）用户参数访问级P003=1（2）参数过滤器P004=1（3）调试参数过滤器P0010=1;P0010=0，准备运行；P0010=1,快速调试；P0010=30，工厂缺省的设置值。

（4） P0100选择工作区域，确定功率的设定值单位和电源频率；P0100=0，欧洲，kW，50Hz；P0100=0，北美洲，ph，60Hz；P0100=0，北美洲，kW，60Hz；（5） P0205设置变频器的应用对象P0205=0，恒转矩对象；P0205=1，变转矩对象；（6） P0300电动机的类型P300=1，异步电动机；P300=2，同步电动机；（7）电动机的额定参数（只有在P0010=1时才能修改）P0304 额定电压P0305 额定电流P0307 额定功率P0310 额定频率P0311 额定速率（以上访问级别为1）P0308 额定功率因数P0309 额定功率（以上访问级别为2）（8） P0335电机的冷却方式P0335=0，电机轴上风机自冷；P0335=1，单独供电的冷却风扇强制风冷；P0335=2，自冷和内置冷却风扇；P0335=3，强制冷却和内置冷却风机；（9） P0640电动机的过载系数以电动机额定电流（P0305）的百分值表示的最大电流输出限值。

在恒扭矩情况下，设置为150%；在变转矩情况下，设置为110%;（10）P0700选择命令源P0700=1，BOP控制；P0700=2，由数字输入端控制变频器起停；P0700=4，由BOP链路的USS通讯设置；P0700=5，由COM链路的USS通讯设置（MM440/430端子29/30，MM420端子14/15）;P0700=6，通过COM链路的CB（通讯模块设置）；（11）P1000频率给定源P1000=1，AOP/BOP设定；P1000=2，由模拟量输入信号设定 (MOP)AIN1；P1000=3，固定频率设定；P1000=4，由BOP链路的USS通讯设置；P1000=5，由COM链路的USS通讯设置（MM440/430端子29/30，MM420端子14/15）;P1000=6，通过COM链路的CB（通讯模块设置）；P1000=7，AIN2;其他：10 无主设定值+ MOP 设定值11 MOP 设定值+ MOP 设定值12 模拟设定值+ MOP 设定值13 固定频率+ MOP 设定值14 通过BOP 链路的USS 设定+ MOP 设定值15 通过COM 链路的USS 设定+ MOP 设定值16 通过COM 链路的CB 设定+ MOP 设定值20 无主设定值+ 模拟设定值21 MOP 设定值+ 模拟设定值22 模拟设定值+ 模拟设定值23 固定频率+ 模拟设定值24 通过BOP 链路的USS 设定+ 模拟设定值25 通过COM 链路的USS 设定+ 模拟设定值26 通过COM 链路的CB 设定+ 模拟设定值30 无主设定值+ 固定频率31 MOP 设定值+ 固定频率32 模拟设定值+ 固定频率33 固定频率+ 固定频率34 通过BOP 链路的USS 设定+ 固定频率35 通过COM 链路的USS 设定+ 固定频率36 通过COM 链路的CB 设定+ 固定频率40 无主设定值+ BOP 链路的USS 设定值41 MOP 设定值+ BOP 链路的USS 设定值42 模拟设定值+ BOP 链路的USS 设定值43 固定频率+ BOP 链路的USS 设定值44 通过BOP 链路的USS 设定+ BOP 链路的USS 设定值45 通过COM 链路的USS 设定+ BOP 链路的USS 设定值46 通过COM 链路的CB 设定+ BOP 链路的USS 设定值50 无主设定值+ COM链路的USS 设定值51 MOP 设定值+ COM链路的USS 设定值52 模拟设定值+ COM链路的USS 设定值53 固定频率+ COM链路的USS 设定值54 通过BOP 链路的USS 设定+ COM链路的USS 设定值55 通过COM 链路的USS 设定+ COM链路的USS 设定值60 无主设定值+ COM链路的CB 设定值61 MOP 设定值+ COM链路的CB 设定值62 模拟设定值+ COM链路的CB 设定值63 固定频率+ COM链路的CB 设定值64 通过BOP 链路的USS 设定+ COM链路的CB 设定值66 通过COM 链路的CB 设定+ COM链路的CB 设定值（12）P1080电动机运行最低频率（13）P1082电动机运行最高频率（14）P1120斜坡上升时间，太短的话因过电流导致变频器跳闸（15）P1121斜坡下降时间，太短的话因过电流或过电压导致变频器跳闸（16）P1300变频器控制方式P1300=0，线性U/f控制；P1300=1，带磁通电流控制FCC的U/f控制；2，带抛物线特性的U/f控制；3，特性曲线可编程的U/f控制；5，用于纺织机械的U/f控制；6，用于纺织机械的带抛物线功能的U/f控制；19，具有独立电压设置的U/f控制；20，无传感器的矢量控制；21，带传感器的矢量控制；22，无传感器的矢量转矩控制；23，带传感器的矢量转矩控制；（17）P1500转矩设定值P1500=0，无主设定值；P1500=2，AIN1输入；P1500=4，由BOP链路的USS通讯设置；P1500=5，由COM链路的USS通讯设置（MM440/430端子29/30，MM420端子14/15）;P1500=6，通过COM链路的CB（通讯模块设置）；P1500=7，AIN2;（18）P1910选择电动机技术数据的自动检测方式（19）P3900结束快速调试P3900=0，不进行快速调试（不进行电动机数据计算）；1，结束快速调试，进行电动机数据计算，并将不包括在快速调试中的其他参数复位为出厂缺省值设置；2，结束快速调试，只进行电动机技术数据计算，并将I/O设置复位为工厂初始值；3，结束快速调试，至进行电动机技术数据计算，其他参数不复位。

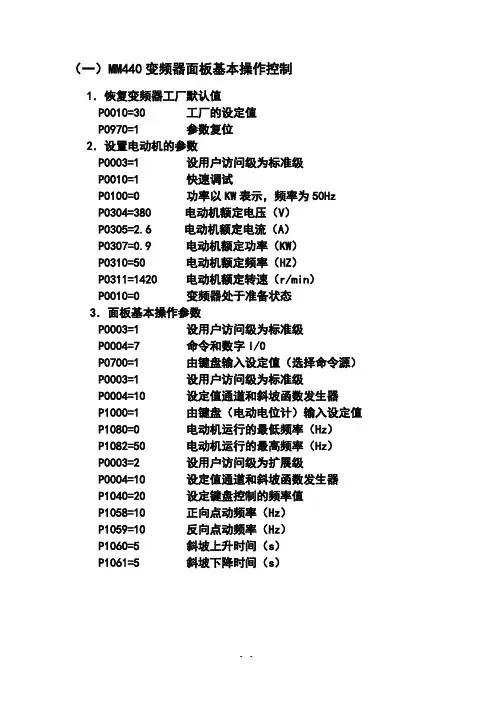

（一）MM440变频器面板基本操作控制1．恢复变频器工厂默认值P0010=30 工厂的设定值P0970=1 参数复位2．设置电动机的参数P0003=1 设用户访问级为标准级P0010=1 快速调试P0100=0 功率以KW表示，频率为50HzP0304=380 电动机额定电压（V）P0305=2.6 电动机额定电流（A）P0307=0.9 电动机额定功率（KW）P0310=50 电动机额定频率（HZ）P0311=1420 电动机额定转速（r/min）P0010=0 变频器处于准备状态3．面板基本操作参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=1 由键盘输入设定值（选择命令源）P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=1 由键盘（电动电位计）输入设定值P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1040=20 设定键盘控制的频率值P1058=10 正向点动频率（Hz）P1059=10 反向点动频率（Hz）P1060=5 斜坡上升时间（s）P1061=5 斜坡下降时间（s）（二）MM440变频器控制端口开关操作运行1．2同前3．数字输入控制端口开关操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“有端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=1 ON接通正转，OFF停止P0702=2 ON接通反转，OFF停止P0703=10 正向点动P0704=11 反向点动P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=1 由键盘（电动电位计）输入设定值P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P1120=5 斜坡上升时间（s）P1121=5 斜坡下降时间（s）P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1040=20 设定键盘控制的频率值P1058=10 正向点动频率（Hz）P1059=10 反向点动频率（Hz）P1060=5 点动斜坡上升时间（s）P1061=5 点动斜坡下降时间（s）（三）MM440变频器模拟信号操作运行1．2同前3．模拟信号操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=1 ON接通正转，OFF停止P0702=2 ON接通反转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=2 频率设定值选择为“模拟输入”P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P1120=5 斜坡上升时间（s）P1121=5 斜坡下降时间（s）（四）MM440变频器3段固定频率控制1．2同前3．3段固定频率操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=17 选择固定频率P0702=17 选择固定频率P0703=1 ON接通正转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=3 选择固定频率设定值P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1001=10 设定固定频率1（Hz）P1002=25 设定固定频率2（Hz）（五）MM440变频器7段固定频率控制1．2同前3．7段固定频率操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=17 选择固定频率P0702=17 选择固定频率P0703=17 选择固定频率P0704=1 ON接通正转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=3 选择固定频率设定值P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1001=10 设定固定频率1（Hz）P1002=20 设定固定频率2（Hz）P1003=50 设定固定频率3（Hz）P1004=30 设定固定频率4（Hz）P1005=-10 设定固定频率5（Hz）P1006=-20 设定固定频率6（Hz）P1007=-50 设定固定频率7（Hz）。

西门子MM440变频器常用参数设置①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无①P0005───②显示选择───③2~4000───④21频率25电压27电流───⑤一般选择21───⑥21①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源───⑤2代表由端子排输入───⑥2①P0701───②数字输入1的功能───③0~99───④选择数字1功能───⑤1───⑥1①P0702───②数字输入2的功能───③0~99───④选择数字2功能───⑤2───⑥12①P0703───②数字输入3的功能───③0~99───④选择数字3功能───⑤17───⑥9①P0704───②数字输入4的功能───③0~99───④选择数字4功能───⑤17───⑥9①P0705───②数字输入5的功能───③0~99───④选择数字5功能───⑤29───⑥15①P0706───②数字输入6的功能───③0~99───④选择数字6功能───⑤17───⑥15①P0732───②数字输出2的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥52.7①P0733───②数字输出3的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥0①P0970───②工厂复位───③0~1───④0代表禁止复位1代表参数复位───⑤根据需要决定───⑥无①P1000───②频率设定值的选择───③0～77───④3代表固定频率───⑤3───⑥2①P1004───②固定频率4───③-650～650───④快速频率的设定───⑤50───⑥50①P1080───②最低频率───③0～650───④设定马达最低频率───⑤20HZ───⑥0①P1082───②最高频率───③0～650───④设定马达最高频率───⑤50HZ───⑥50①P1120───②斜坡上升时间───③0～650───④斜坡函数曲线不带平滑圆弧时电动机从静止状态加速到最高频率P1082所用时间，如果设定的斜坡时间太短，就有可能导致变频器过流而跳闸───⑤4.0秒───⑥10s①P1121───②斜坡下降时间───③0～650───④同上───⑤3.0秒───⑥10s①P1130───②斜坡上升曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1131───②斜坡上升曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1132───②斜坡下降曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1133───②斜坡下降曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1215───②抱闸制动使能───③0～1───④0代表禁止电动机抱闸制动；1代表使能电动机抱闸制动；如果用P0731、P0732、P0733数字输出功能投入使用，制动继电器在点1打开，而在点2闭合───⑤1───⑥0①P1216───②抱闸制动释放的延迟时间───③0～20───④启动时不用斜坡函数曲线，立即输出f_min───⑤0───⑥1①P1217───②斜坡曲线结束后的抱闸时间───③0～20───④斜坡曲线下降到点2后，变频器以最小频率P1080运行的时间───⑤0───⑥1①P1237───②动力制动的工作/停止周期，定义制动电阻的工作/停止时间的比率───③0～5───④0代表禁止动力制动；1代表工作/停止时间的比率为5%；2代表工作/停止时间的比率为10%；3代表工作/停止时间的比率为20%；4代表工作/停止时间的比率为50%；5代表工作/停止时间的比率为100%；───⑤1───⑥0①P1300───②变频器的控制方式───③0～23───④控制电动机的速度和变频器的输出电压之间的相对关系，0代表行线性特性的V/F控制；1代表带磁通电流控制Fcc的V/F控制；20代表无传感器的矢量控制───⑤20───⑥0①P1800───②脉冲频率───③2～16───④设定变频器功率开关的调制脉冲频率，这一脉冲频率每级可以改变2KHZ.最低的脉冲频率取决于p1082即最大频率和P0310即电动机的额定功率，电动机频率的最大值P1082限定为脉冲调制频率P1800───⑤2───⑥4①P1910───②选择电动机数据是否自动检测───③0～20───④设置为3时，随后显示A0541.启动变频器，自动检测磁化曲线，稍后变频器停止，完成检测───⑤3───⑥0①P1960───②速度控制器的优化───③0～1───④矢量控制时做，当速度优化器优化功能投入时p1960=1，报警信号A0542将被激活。

«施耐德变频器A西门子MM440变频器常用参数设置一2nd, 2010 by 起重机①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无①P0005───②显示选择───③2~4000───④21频率25电压27电流───⑤一般选择21───⑥21①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源───⑤2代表由端子排输入───⑥2①P0701───②数字输入1的功能───③0~99───④选择数字1功能───⑤1───⑥1①P0702───②数字输入2的功能───③0~99───④选择数字2功能───⑤2───⑥12①P0703───②数字输入3的功能───③0~99───④选择数字3功能───⑤17───⑥9①P0704───②数字输入4的功能───③0~99───④选择数字4功能───⑤17───⑥9①P0705───②数字输入5的功能───③0~99───④选择数字5功能───⑤29───⑥15①P0706───②数字输入6的功能───③0~99───④选择数字6功能───⑤17───⑥15①P0732───②数字输出2的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥52.7①P0733───②数字输出3的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥0①P0970───②工厂复位───③0~1───④0代表禁止复位1代表参数复位───⑤根据需要决定───⑥无①P1000───②频率设定值的选择───③0～77───④3代表固定频率───⑤3───⑥2①P1004───②固定频率4───③-650～650───④快速频率的设定───⑤50───⑥50①P1080───②最低频率───③0～650───④设定马达最低频率───⑤20HZ───⑥0①P1082───②最高频率───③0～650───④设定马达最高频率───⑤50HZ───⑥50①P1120───②斜坡上升时间───③0～650───④斜坡函数曲线不带平滑圆弧时电动机从静止状态加速到最高频率P1082所用时间，如果设定的斜坡时间太短，就有可能导致变频器过流而跳闸───⑤4.0秒───⑥10s①P1121───②斜坡下降时间───③0～650───④同上───⑤3.0秒───⑥10s①P1130───②斜坡上升曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1131───②斜坡上升曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1132───②斜坡下降曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1133───②斜坡下降曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1215───②抱闸制动使能───③0～1───④0代表禁止电动机抱闸制动；1代表使能电动机抱闸制动；如果用P0731、P0732、P0733数字输出功能投入使用，制动继电器在点1打开，而在点2闭合───⑤1───⑥0①P1216───②抱闸制动释放的延迟时间───③0～20───④启动时不用斜坡函数曲线，立即输出f_min───⑤0───⑥1①P1217───②斜坡曲线结束后的抱闸时间───③0～20───④斜坡曲线下降到点2后，变频器以最小频率P1080运行的时间───⑤0───⑥1①P1237───②动力制动的工作/停止周期，定义制动电阻的工作/停止时间的比率───③0～5───④0代表禁止动力制动；1代表工作/停止时间的比率为5%；2代表工作/停止时间的比率为10%；3代表工作/停止时间的比率为20%；4代表工作/停止时间的比率为50%；5代表工作/停止时间的比率为100%；───⑤1───⑥0①P1300───②变频器的控制方式───③0～23───④控制电动机的速度和变频器的输出电压之间的相对关系，0代表行线性特性的V/F控制；1代表带磁通电流控制Fcc的V/F控制；20代表无传感器的矢量控制───⑤20───⑥0①P1800───②脉冲频率───③2～16───④设定变频器功率开关的调制脉冲频率，这一脉冲频率每级可以改变2KHZ.最低的脉冲频率取决于p1082即最大频率和P0310即电动机的额定功率，电动机频率的最大值P1082限定为脉冲调制频率P1800───⑤2───⑥4①P1910───②选择电动机数据是否自动检测───③0～20───④设置为3时，随后显示A0541.启动变频器，自动检测磁化曲线，稍后变频器停止，完成检测───⑤3───⑥0①P1960───②速度控制器的优化───③0～1───④矢量控制时做，当速度优化器优化功能投入时p1960=1，报警信号A0542将被激活。

西门子MM440变频器USS通讯参数设置
一、复位为出厂缺省设置值
1、P0010=30
2、P0970=1
三、电机识别
P1910=1
具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

当变频器自
动OFF1后，就表示识别通过了。

注意：使用MM440一定要建模，要对电机做识别。

也就是说P1910=1必须要做，这是起码的。

否则运行的参数与实际的电机模型不符，工作不会正常的。

交流控制有别于直流控制的特点之一就是需要在控制器里面对受控电机建模。

9、P2010=7USS波特率=7（115200波特）
10、P2011=0or1USS地址，两台变频器分别设为0和1
北京天拓四方科技有限公司。

西门子MicroMaster440变频器常用参数的设置摘要本文以西门子MircoMaster 440变频器为例，说明变频器常用参数的设置方法。

关键词控制方式；加减速时间；转动惯量；快速调试；动态缓冲；负载制动；转矩提升一般变频器的参数有数百甚至上千个，对这些参数进行合理正确的设置是使变频器高效运行并且满足用户要求的前提，那么，如何进行设置呢？本文以西门子MicroMaster440变频器为例进行说明。

1 变频器的控制方式它是由负载的力矩特性所决定的，电动机的机械负载转矩特性由下式决定：P=Tn/9550 式中：P：电动机功率KW. T：电动机转矩N*M. n：电动机的转速rpm。

转矩T与转速n的关系可分为3种：①恒转矩：转速变化时转矩恒定的负载。

如传送带，起重机等；②恒功率：转速和转矩成反比关系，但是二者之积恒定不变。

如机床主轴；③变转矩：转矩随着转速的变化按照一定的函数关系变化的负载。

如风机，泵类等。

当参数变频器控制方式P1300=0时变频器工作在线性U/F 方式，此方式能够适应大多数恒转矩负载。

如果负载是风机，泵类则P1300=1。

在变频调速的时候系统可能会发生共振现象，从而造成系统工作异常甚至机械损坏，为此变频器提供了可跳转频率的功能，P1091~P1094用于设置跳转频率点P1101用于设置跳频带宽，从而避免共振。

当P1300=3时变频器的工作在可编程的U/F控制方式P1320.P1322.P1324提供了可编程频率坐标，P1321.P1323.P1325提供了可编程的电压坐标，该方式能在某一特定频率下为电动机提供特定的转矩以适应负载的变化。

矢量控制是仿照直流电动机的控制思想对异步电动机进行控制，首先将定子三相电流通过坐标换算成励磁电流分量和电枢电流分量并且分别对这2个量进行控制。

因此电动机的机械特性是非常硬的而且具有很高的动态响应能力。

根据需要可以将P1300=20/21无/有反馈矢量控制或P1300=22/23无/有反馈的矢量转矩控制以满足负载的控制精度。

MM440参数设置（一）MM440变频器面板基本操作控制1．恢复变频器工厂默认值P0010=30 工厂的设定值P0970=1 参数复位2．设置电动机的参数P0003=1 设用户访问级为标准级P0010=1 快速调试P0100=0 功率以KW表示，频率为50Hz P0304=380 电动机额定电压（V）P0305=2.6 电动机额定电流（A）P0307=0.9 电动机额定功率（KW）P0310=50 电动机额定频率（HZ）P0311=1420 电动机额定转速（r/min）P0010=0 变频器处于准备状态3．面板基本操作参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=1 由键盘输入设定值（选择命令源）P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=1 由键盘（电动电位计）输入设定值P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1040=20 设定键盘控制的频率值P1058=10 正向点动频率（Hz）P1059=10 反向点动频率（Hz）P1060=5 斜坡上升时间（s）P1061=5 斜坡下降时间（s）（二）MM440变频器控制端口开关操作运行1．2同前3．数字输入控制端口开关操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“有端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=1 ON接通正转，OFF停止P0702=2 ON接通反转，OFF停止P0703=10 正向点动P0704=11 反向点动P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=1 由键盘（电动电位计）输入设定值P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P1120=5 斜坡上升时间（s）P1121=5 斜坡下降时间（s）P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1040=20 设定键盘控制的频率值P1058=10 正向点动频率（Hz）P1059=10 反向点动频率（Hz）P1060=5 点动斜坡上升时间（s）P1061=5 点动斜坡下降时间（s）（三）MM440变频器模拟信号操作运行1．2同前3．模拟信号操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=1 ON接通正转，OFF停止P0702=2 ON接通反转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=2 频率设定值选择为“模拟输入”P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P1120=5 斜坡上升时间（s）P1121=5 斜坡下降时间（s）（四）MM440变频器3段固定频率控制1．2同前3．3段固定频率操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=17 选择固定频率P0702=17 选择固定频率P0703=1 ON接通正转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=3 选择固定频率设定值P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1002=25 设定固定频率2（Hz）P1003=50 设定固定频率3（Hz）固定频率“6”端口“5”端口对应频率所设置参数频率（Hz）转速（r/min）1 0 1 P1001 102 1 0 P1002 253 1 1 P1003 50OFF 0 0 0 0（五）MM440变频器7段固定频率控制1．2同前3．7段固定频率操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=17 选择固定频率P0702=17 选择固定频率P0703=17 选择固定频率P0704=1 ON接通正转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=3 选择固定频率设定值P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1001=10 设定固定频率1（Hz）P1002=20 设定固定频率2（Hz）P1004=30 设定固定频率4（Hz）P1005=-10 设定固定频率5（Hz）P1006=-20 设定固定频率6（Hz）P1007=-50 设定固定频率7（Hz）。

MM440变频器参数设置第一部分: 复位参数到工厂设置缺省值1.设置P0010=302.设置P0970=1注意: 复位过程约3分钟才能完成。

第二部分: 快速调试1.P0003=3 访问等级2.P0010=1 快速调试3.P0100=0 功率4.P0205=1 变转矩负载5.P0300=1 异步电机6.P0304=380 电压7.P0305=？电流8.P0307=？功率9.P0308=？功率因数10.P0309=？额定效率11.P0310=50 频率12.P0311=？转速13.P0335=0 电机冷却方式14.P0640=150 电机过载因子15.P0700=2 端子16.P1000=2 模拟输入17.P1080=0 最小频率18.P1082=50 最大频率19.P1120=10 加速时间20.P1121=10 减速时间21.P1300=20 控制方式22.P3900=3 结束23.P1910=1 电机识别注意: 1. 输入完P3900=3后, 进行自动计算, 状态显示“BUSY”, 时间大约2分钟。

2、P340=0-4，电机参数的计算，根据输入的电机基本数据，计算出电机的等效电路和控制器参数。

3、P1910=1,所有参数都自动检测，并改写参数数值，P350，P354,P358,P360,P1825,P1828,P362-P369.4、上述两步参数优化必须在调试过程中执行，在选择命令后会产生一个报警A0541,在发出ON命令时，立即开始电机参数的自动检测。

三、保护在电机-变频器快速调试后，参数应同工艺要求相适配和设定。

1.P0003=3 访问2.P0210=? 电源电压3.P0290=2 过载响应(0降低输出频率；1脱扣；2降低脉冲频率和输出频率；3降低脉冲频率然后脱扣)4.P0335=0 冷却（0电机自冷；1强迫风冷；2内部风扇；3强迫风冷）5.P0400=0 编码器（如有，设置P0408）6.P0500=1 工艺(0恒转矩；1泵、风机；2简单定位)7.P0601=0 电机温度传感器（如有，设置P0604）8.P0610=2 电机I2t温度响应四、功能调试1、开关量输入：●P701（0）=1，端子5，接通正转断开停车。
