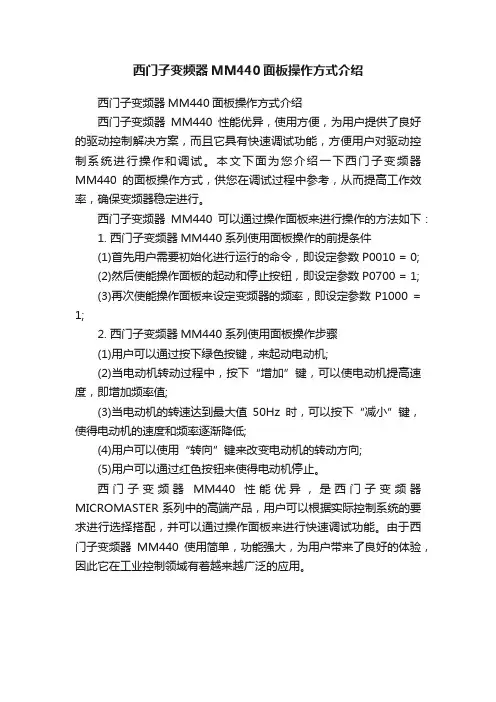

西门子变频器MM440面板操作方式介绍
西门子变频器MM440面板操作方式介绍

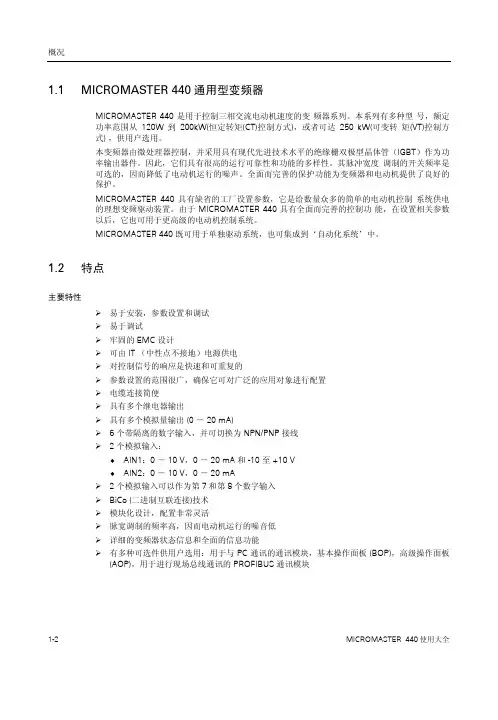

西门子变频器MM440性能优异，使用方便，为用户提供了良好的驱动控制解决方案，而且它具有快速调试功能，方便用户对驱动控制系统进行操作和调试。

本文下面为您介绍一下西门子变频器MM440的面板操作方式，供您在调试过程中参考，从而提高工作效率，确保变频器稳定进行。

西门子变频器MM440可以通过操作面板来进行操作的方法如下：
1. 西门子变频器MM440系列使用面板操作的前提条件
(1)首先用户需要初始化进行运行的命令，即设定参数P0010 = 0;
(2)然后使能操作面板的起动和停止按钮，即设定参数P0700 = 1;
(3)再次使能操作面板来设定变频器的频率，即设定参数P1000 = 1;
2. 西门子变频器MM440系列使用面板操作步骤
(1)用户可以通过按下绿色按键，来起动电动机;
(2)当电动机转动过程中，按下“增加”键，可以使电动机提高速度，即增加频率值;
(3)当电动机的转速达到最大值50Hz时，可以按下“减小”键，使得电动机的速度和频率逐渐降低;
(4)用户可以使用“转向”键来改变电动机的转动方向;
(5)用户可以通过红色按钮来使得电动机停止。

西门子变频器MM440性能优异，是西门子变频器MICROMASTER系列中的高端产品，用户可以根据实际控制系统的要求进行选择搭配，并可以通过操作面板来进行快速调试功能。

由于西门子变频器MM440使用简单，功能强大，为用户带来了良好的体验，因此它在工业控制领域有着越来越广泛的应用。

一般来说，当你拿到一台有故障的变频器，再上电之前首先要用万用表检查一下整流桥和IGBT模块有没有烧，线路板上有没有明显烧损的痕迹。

具体方法是：用万用表(最好是用模拟表)的电阻1K档，黑表棒接变频器的直流端(-)极，用红表棒分别测量变频器的三相输入端和三相输出端的电阻，其阻值应该在5K-10K之间，三相阻值要一样，输出端的阻值比输入端略小一些，并且没有充放电现象。

然后，反过来将红表棒接变频器的直流端(+)极，黑表棒分别测量变频器三相输入端和三相输出端的电阻，其阻值应该在5K-10K之间，三相阻值要一样，输出端的阻值比输入端略小一些，并且没有充放电现象。

否则，说明模块损坏。

这时候不能盲目上电，特别是整流桥损坏或线路板上有明显的烧损痕迹的情况下尤其禁止上电，以免造成更大的损失。

如果以上测量结果表明模块基本没问题，可以上电观察。

1)上电后面板显示[F231]或[F002](MM3变频器)，这种故障一般有两种可能。

常见的是由于电源驱动板有问题，也有少部分是因为主控板造成的，可以先换一块主控板试一试，否则问题肯定在电源驱动板部分了。

2)上电后面板无显示(MM4变频器)，面板下的指示灯[绿灯不亮，黄灯快闪]，这种现象说明整流和开关电源工作基本正常，问题出在开关电源的某一路不正常(整流二极管击穿或开路，可以用万用表测量开关电源的几路整流二极管，很容易发现问题。

换一个相应的整流二极管问题就解决了。

这种问题一般是二极管的耐压偏低，电源脉动冲击造成的。

3)有时显示[F0022,F0001,A0501]不定(MM4)，敲击机壳或动一动面板和主板时而能正常，一般属于接插件的问题，检查一下各部位接插件。

也发现有个别机器是因为线路板上的阻容元件质量问题或焊接不良所致。

4)上电后显示[-----](MM4)，一般是主控板问题。

多数情况下换一块主控板问题就解决了，一般是因为外围控制线路有强电干扰造成主控板某些元件(如帖片电容、电阻等)损坏所至，我分析与主控板散热不好也有一定的关系。

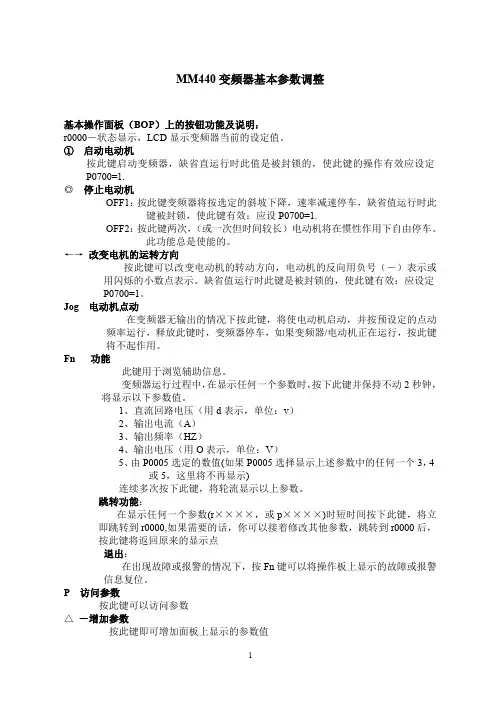

MM440变频器基本参数调整基本操作面板（BOP）上的按钮功能及说明：r0000－状态显示，LCD显示变频器当前的设定值。

①启动电动机按此键启动变频器，缺省直运行时此值是被封锁的，使此键的操作有效应设定P0700=1.◎停止电动机OFF1：按此键变频器将按选定的斜坡下降，速率减速停车，缺省值运行时此键被封锁，使此键有效：应设P0700=1.OFF2：按此键两次，（或一次但时间较长）电动机将在惯性作用下自由停车。

此功能总是使能的。

←→改变电机的运转方向按此键可以改变电动机的转动方向，电动机的反向用负号（－）表示或用闪烁的小数点表示。

缺省值运行时此键是被封锁的，使此键有效：应设定P0700=1。

Jog 电动机点动在变频器无输出的情况下按此键，将使电动机启动，并按预设定的点动频率运行，释放此键时，变频器停车，如果变频器/电动机正在运行，按此键将不起作用。

Fn 功能此键用于浏览辅助信息。

变频器运行过程中，在显示任何一个参数时，按下此键并保持不动2秒钟，将显示以下参数值。

1、直流回路电压（用d表示，单位：v）2、输出电流（A）3、输出频率（HZ）4、输出电压（用O表示，单位：V）5、由P0005选定的数值(如果P0005选择显示上述参数中的任何一个3，4或5，这里将不再显示)连续多次按下此键，将轮流显示以上参数。

跳转功能：在显示任何一个参数(r××××，或p××××)时短时间按下此键，将立即跳转到r0000,如果需要的话，你可以接着修改其他参数，跳转到r0000后，按此键将返回原来的显示点退出：在出现故障或报警的情况下，按Fn键可以将操作板上显示的故障或报警信息复位。

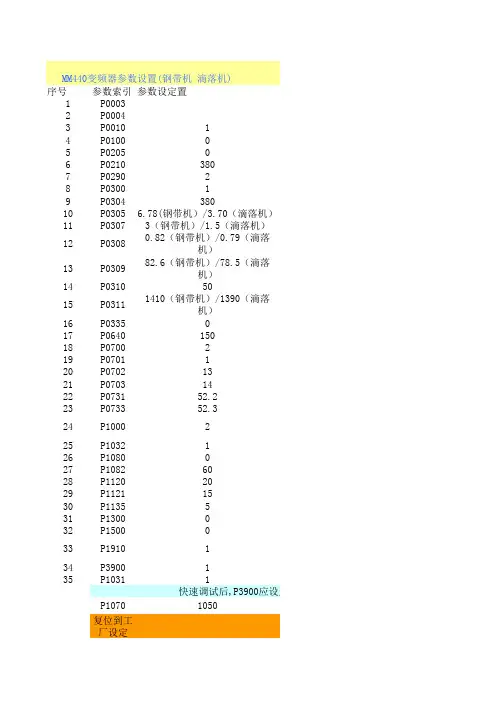

P 访问参数按此键可以访问参数△－增加参数按此键即可增加面板上显示的参数值▽－减少参数按此键即可减少面板上显示的参数值基本参数的调整：P0003－访问级别0－用户定义的参数表1－标准级2－扩展级3－专家级4－维修级P0004－参数过滤器0－全部参数2－变频器参数3－电动机参数P0304－电机的额定电压P0305－电动机的额定电流P0307－电动机的额定功率P0310－电动机的额定频率P0700－选择命令源参数设置为：2 0－ZT的缺省设置1－键盘设置2－由端子排输入P0701－数字输入的功能参数设置为：1 0－禁止数字输入1－ON/OFF1(接通正转/停车命令1)2－ON/reverse/OFF1(接通正转/停车命令)P0731－数字输出1（继电器1）的功能参数设置为：52.2设定值：52.0—变频器准备52.1—变频器运行准备就绪52.2—变频器正在运行52.3—变频器故障P0733－数字输出3（继电器3）的功能参数设置为：52.3设定值：52.0—变频器准备52.1—变频器运行准备就绪52.2—变频器正在运行52.3—变频器故障P0756－ADC的类型定义模拟输入的类型，除了定义P0756参数处还要求端子板上的Dip 开关也必须设为正确的位置，Dip开关的设置如下：OFF=电压输入（10V）ON=电流输入（20mA）Dip开关的安装位置与模拟输入的对应关系如下：左面的Dip开关(Dip1)=模拟输入1右面的Dip开关(Dip2)=模拟输入2可能的设定值：0－单极性电压输入(0至＋10V)1－带监控的单极性电压输入(0至＋10V)2－单极性电流输入（0至20mA）3－带监控的单极性电流输入（0至20mA）4－双极性电压输入（-10V至＋10）P0757－标定HDC的x1值（v/mA）,就是0V或4mA对应0频率P0761－ADC死区的宽度（V/mA）,就是P0761的值对应0频率，前提是在P0761的值高于P0757的情况下。

变频器参数设置及DP通讯一、MM440变频器变频器MM440系列（MicroMasster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器，它产用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具有超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器各种功能参数进行设置。

1．变频器参数设置方法（一）参数结构MM440变频器有两种参数类型：以字母P开头的参数为用户可改动的参数；以字母r 开头的参数表示本参数为只读参数。

变频器的参数只能用基本操作面板BOP，高级操作面板AOP 或者通过串行通讯接口进行修改。

用BOP 可以修改和设定系统参数使变频器具有期望的特性例如斜坡时间最小和最大频率等选择的参数号和设定的参数值在五位数字的LCD 可选件上显示。

（二）基本操作面板BOP操作利用基本操作面板BOP 可以更改变频器的各个参数。

为了用BOP 设置参数，首先必须将SDP 从变频上拆卸下来然后装上BOP 。

BOP 具有五位数字的七段显示用于显示参数的序号和数值报警和故障信息以及该参数的设定值和实际值BOP 不能存储参数的信息♦在缺省设置时用BOP 控制电动机的功能是被禁止的如果要用BOP 进行控制参数P0700 应设置为1 ，参数P1000 也应设置为1；♦变频器加上电源时也可以把BOP 装到变频器上或从变频器上将BOP 拆卸下来；♦如果BOP 已经设置为I/O 控制P0700=1 在拆卸BOP 时变频器驱动装置将自动停车；（1）BOP按键功能介绍（图2-5-1）（2）BOP修改参数下面通过将参数P1000的第0组参数，即设置P1000[0]=1的过程为例，介绍一下通过操作BOP面板修改一个参数的流程（图2-5-2）：2．变频器调试通常一台新的MM440变频器一般需要经过如下三个步骤进行调试：参数复位，是将变频器参数恢复到出厂状态下的默认值的操作。

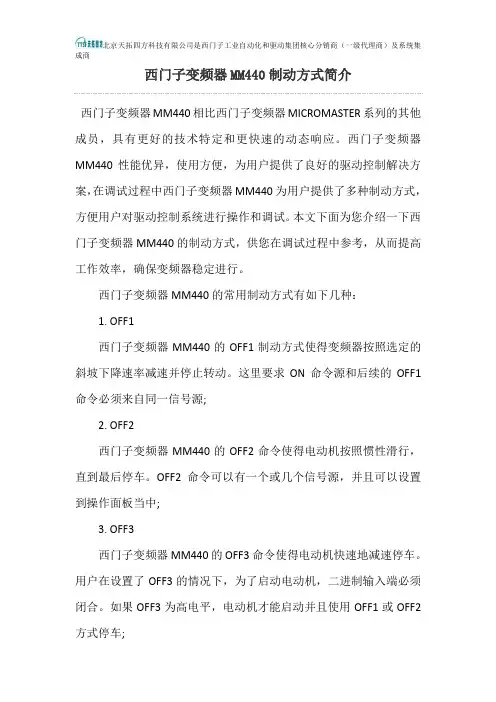

西门子变频器MM440制动方式简介西门子变频器MM440相比西门子变频器MICROMASTER系列的其他成员，具有更好的技术特定和更快速的动态响应。

西门子变频器MM440性能优异，使用方便，为用户提供了良好的驱动控制解决方案，在调试过程中西门子变频器MM440为用户提供了多种制动方式，方便用户对驱动控制系统进行操作和调试。

本文下面为您介绍一下西门子变频器MM440的制动方式，供您在调试过程中参考，从而提高工作效率，确保变频器稳定进行。

西门子变频器MM440的常用制动方式有如下几种：1. OFF1西门子变频器MM440的OFF1制动方式使得变频器按照选定的斜坡下降速率减速并停止转动。

这里要求ON命令源和后续的OFF1命令必须来自同一信号源;2. OFF2西门子变频器MM440的OFF2命令使得电动机按照惯性滑行，直到最后停车。

OFF2命令可以有一个或几个信号源，并且可以设置到操作面板当中;3. OFF3西门子变频器MM440的OFF3命令使得电动机快速地减速停车。

用户在设置了OFF3的情况下，为了启动电动机，二进制输入端必须闭合。

如果OFF3为高电平，电动机才能启动并且使用OFF1或OFF2方式停车;4. 直流注入制动西门子变频器MM440的直流注入制动可以与OFF1和OFF3同时使用，向电动机注入直流电流时，电动机将快速停止，并在制动作用结束之前一直保持电动机轴静止不动。

西门子变频器MM440性能优异，是西门子变频器MICROMASTER 系列中的高端产品，用户可以根据实际控制系统的要求进行选择搭配，并可以通过操作面板进行调试。

由于西门子变频器MM440使用简单，功能强大，为用户带来了良好的体验，因此它在工业控制领域有着越来越广泛的应用。

故障代码故障现象/类型故障原因解决对策F0001过电流电动机功率(P0307)与变频器的功率（r0206）不匹配电动机的导线短路有接地故障检查以下各项情况：电动机功率（P0307）与变频器的功率(r0206）相匹配电缆的长度不得超过允许的最大值电动机的电缆和电动机内部不得有短路或接地故障输入变频器的电动机参数必须与实际使用的电动机参数相符合输入变频器的定子电阻值(P0350)必须正确无误电动机的冷却风道必须通畅，电动机不得过载增加斜坡上升时间（P1120）减少“起动提升"的强度（P1312）F0002过电压直流回路的电压（r0026）超过了跳闸电平（2172）检查以下各项情况：电源电压（P0210)必须在变频器铭牌规定的范围以内直流回路电压控制器必须投入工作（P1240)，而且正确地进行了参数化斜坡下降时间（P1121）必须与负载的转动惯量相匹配实际要求的制动功率必须在规定的限定值以内F0003 欠电压供电电源故障冲击负载超过了规定的限定值检查以下各项：供电电源电压（P0210）必须在变频器铭牌规定的范围以内检查供电电源是否短时掉电，或有短时的电压降低F0004 变频器过温变频器运行时冷却风量不足环境温度太高检查以下各项情况：变频器运行时冷却风机必须正常运转调制脉冲的频率必须设定为缺省值检查环境温度是否太高，超过了变频器的允许值F0005 变频器I2T过温变频器过载变频器负载工作周期时间太长电动机功率（P0307）超过了变频器的功率（r0206）检查以下各项情况：负载的工作周期时间必须在规定的限制值以内电动机功率（P0307)必须与变频器的功率（r0206）相匹配F0011电动机I2T过温电动机过载检查以下各项情况：负载过大或负载的工作周期时间太长标称的电动机温度超限值(P0626-P0628）必须正确电动机I2T过温报警太平(P0604）必须与电动机的实际过温情况相匹配F0012变频器温度信号丢失变频器（散热器）的温度传感器断线F0015电动机温度信号丢失电动机的温度传感器开路或短路，如果检测到温度信号已经丢失，温度监控开关便切换为监控电动机的温度模型F0020电源断相如果三相输入电源电压中有一相丢失，便出现故障，但变频器的脉冲仍然允许输出,变频器仍然可以带负载检查输入电源各项的线路F0021 接地故障如果三相电流的总和超过变频器额定电流的5（％)时，便出现这一故障F0022功率组件故障下列情况下将引起硬件故障（r0947=22和r0949=1）:(1)直流回路过流=IGBT短路（2）制动斩波器短路（3)接地故障（4)I/O板插入不正确永久性的F0022故障：检查I/O板必须完全插入插座中如果在变频器的输出侧或IGBT中有接地故障或短路故障时，断开电动机电缆就能确定是哪种故障在所有外部接线都已断开（电源接线除外），而变频器仍然出现永久性故障的情况下，几乎可以断定变频器一定存在缺陷，应该进行检修偶尔发生的F0022故障：突然的负载变化或机械阻滞斜坡时间很短采用无传感器矢量控制功能时参数优化运行的很差安装有制动电阻时,制动电阻的阻值太低F0023 输出故障输出的一相断线F0024 整流器过温通风风量不足冷却风机没有运行运行环境的温度过高检查以下各项情况：变频器运行时冷却风机必须处于运转状态脉冲频率必须设定为缺省值环境温度可能高于变频器运行的允许值F0030冷却风机故障风机不再工作检查以下各项情况：在装有操作面板选件AOP或BOP时，故障不能被屏蔽需要更换新风机F0035在重试再起动时自动再起动故障试图制动再起动的次数超过了P1211确定的数值F0041电动机参数自动检测故障电动机参数自动检测故障报警值=0:负载消失报警值=1：进行自动检测时已达到电流限制值的电平报警值=2:自动检测得出的定子电阻小于0.1（%）或大于100（%）报警值=3：自动检测得出的转子电阻小于0.1（％）或大于100(％）报警值=4:自动检测得出的定子电抗小于50（％）或大于500（%）报警值=5：自动检测得出的电源电抗小于50(％）或大于500(％）报警值=6：自动检测得出的转子时间常数小于10ms或大于5s报警值=7:自动检测得出的总漏抗小于5（％）或大于50（％)报警值=8:自动检测得出的定子漏抗小于25（％)或大于250（％）报警值=9:自动检测得出的转子漏感小于25(%)或大于250（％）报警值=20:自动检测得出的IGBT通态电压小于0.5V或大于10V报警值=30:电流控制器达到了电压限制值报警值=40：自动检测得出的数据组自相矛盾,至少有一个自动检测得出的数据错误基于阻抗Zb的百分值=Vmot，nom/sqrt（3)/Imot，nom检查以下各项的情况：0:检查电动机是否与变频器正确连接1-40：检查电动机参数P0304P0311是否正确检查电动机的接线应该是哪种型式(星形，三角形）F0042 速度控制优化功能故障电动机数据自动检测故障故障报警值=0：在规定的时间内不能达到稳定速度故障报警值=1:读数不合乎逻辑F0051参数EEPROM故障在访问EEPROM时发生读出或写入故障检查以下各项情况：复位为工厂的缺省设置值，并重新参数化更换变频器F0052功率组件故障读取功率组件的参数时出错，或数据非法更换变频器F0055BOP—EEPROM故障在利用BOP拷贝参数,向BOP的EEPROM存储不挥发的参数时，发生读出或写入故障复位为工厂的缺省设置值，并重新参数化更换BOPF0056 变频器没有安装BOP 在变频器没有安装BOP的情况下试图运行参数的拷贝在变频器上安装BOP并重新进行参数的拷贝F0057 BOP故障使用空白的BOP复制参数使用非法的BOP复制参数向BOP下载参数更换BOPF0058 BOP存储的信息不兼容试图当BOP安装在其他型号的变频器上时进行参数的拷贝从这一型号的变频器上向BOP下载参数F0060 Asic超时内部通讯故障如果故障持续出现，请更换变频器与维修部门联系F0072 USS设定值故障在通讯报文结束时，不能从USS得到设定值检查USS通讯的主站F0085 外部故障由端子输入信号触发的外部故障封锁触发故障的端子输入信号F0100 监视器（Watchdog)复位软件出错与维修部门联系F0101 功率组件溢出软件出错或变频器的处理器故障运行自测试程序F0450 BIST测试故障故障值r0949=1:有些功率部件的测试有故障故障值r0949=2：有些控制板的测试有故障故障值r0949=4:有些功能测试有故障故障值r0949=8：有些I/O模块的测试有故障(仅指MM420）故障值r0949=16：变频器开机上电检测时内部RAM有故障变频器可以运行，但有的功能不能正常工作更换变频器A0501 电流限幅电动机的功率与变频器的功率不匹配电动机的连接导线太长存在接地故障检查以下各项情况：电动机的功率(P0307）必须与变频器的功率（r0206）相匹配电缆的长度不得超过最大允许值电动机电缆和电动机内部不得有短路或接地故障输入变频器的电动机参数必须与实际使用的电动机一致定子电阻值（P0350）必须正确无误电动机的冷却风道是否堵塞，电动机是否过载增加斜坡上升时间(P1120）减少“起动提升”的数值（P1312）A0502 过压限幅电压达到了过压的限幅值如果Vdc控制器没有激活(P1240=0），这一报警信息可能在斜坡下降期间出现如果这一报警信息一直显示,请检查变频器的输入电源电压A0503 欠电压限幅供电电源故障供电电源电压和直流回路电压(r0026）低于规定的限幅值请检查变频器的输入电源电压A0505 变频器的I2T过温变频器的I2T超过了报警电平，如果进行参数化（P0610=1）,将降低变频器允许的输出电流检查负载状态和“工作—停止”周期时间必须在规定的限制值以内A0511 电动机的I2T过温电动机过载电动机的工作周期时间太长检查以下各项情况：P0611（电动机的I2t时间常数）的数值应设置适当P0614（电动机的I2T过载报警电平)的数值应设置适当A0600 RTOS超出限制范围报警超出内部的时间片限制范围与维修部门联系A0910 Vdc_max控制器未激活如果输入电源电压持续过高如果电动机由负载带动旋转,使电动机处于再生制动方式下运行，就可能出现这一报警信号在斜坡下降时，如果负载的转动惯量特别大，就可能出现这一报警信号检查以下各项情况:输入电源电压必须在允许范围以内负载必须匹配A0911 Vdc_max控制器已激活直流回路最大电压Vdc_max控制器已激活,因此，斜坡下降时间将自动增加,从而自动将直流回路电压(r0026）保持在限定值（P2172）以内检查以下各项情况：电源电压不应超过铭牌上所标示的数值斜坡下降时间(P1121）必须与负载的惯量相匹配A0923 同时要求正向点动和反向点动同时要求正向点动和反向点动，斜坡函数发生器（RFG)的输出频率将停留在其当前值不动不要同时按下正向点动和反向点动按钮。

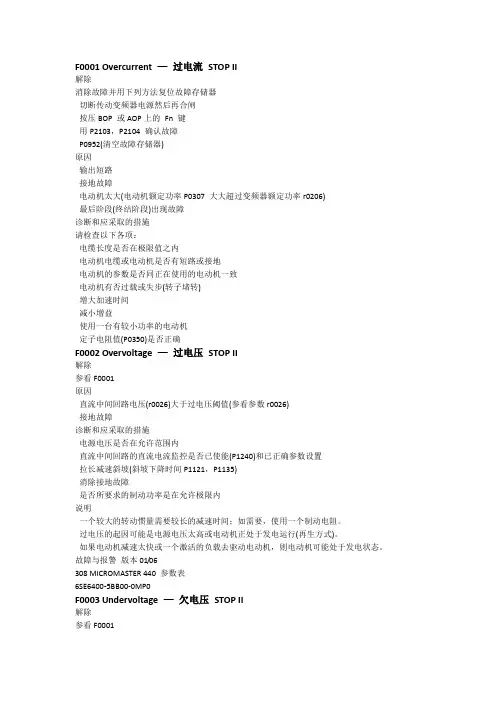

F0001 Overcurrent —过电流STOP II解除消除故障并用下列方法复位故障存储器切断传动变频器电源然后再合闸按压BOP 或AOP上的Fn 键用P2103，P2104 确认故障P0952(清空故障存储器)原因输出短路接地故障电动机太大(电动机额定功率P0307 大大超过变频器额定功率r0206)最后阶段(终结阶段)出现故障诊断和应采取的措施请检查以下各项：电缆长度是否在极限值之内电动机电缆或电动机是否有短路或接地电动机的参数是否同正在使用的电动机一致电动机有否过载或失步(转子堵转)增大加速时间减小增益使用一台有较小功率的电动机定子电阻值(P0350)是否正确F0002 Overvoltage —过电压STOP II解除参看F0001原因直流中间回路电压(r0026)大于过电压阈值(参看参数r0026)接地故障诊断和应采取的措施电源电压是否在允许范围内直流中间回路的直流电流监控是否已使能(P1240)和已正确参数设置拉长减速斜坡(斜坡下降时间P1121，P1135)消除接地故障是否所要求的制动功率是在允许极限内说明一个较大的转动惯量需要较长的减速时间；如需要，使用一个制动电阻。

过电压的起因可能是电源电压太高或电动机正处于发电运行(再生方式)。

如果电动机减速太快或一个激活的负载去驱动电动机，则电动机可能处于发电状态。

故障与报警版本01/06308 MICROMASTER 440 参数表6SE6400-5BB00-0MP0F0003 Undervoltage —欠电压STOP II解除参看F0001原因电源电压故障冲击负载已在允许极限之外。

诊断和应采取的措施请检查以下各项：电源电压是否在允许范围内是否电源电压偶尔出现故障与电压瞬时跌落(电压下降)F0004 Inverter overtemperature —变频器过热STOP II解除参看F0001原因不充分的冷却环境温度太高诊断和应采取的措施请检查以下各项：是否脉冲频率P1800设定为工厂设定值如需要，复位P1800。

MM440变频器非正常运行时，会发生故障或者报警。

当发生故障时，变频器停止运行，面板显示以F字母开头相应故障代码，故障过电流限幅电机内部有短路 2. 检查电机绝缘接地故障 3. 检查变频器的电机参数，补偿电压，加减速时间电机参数不正确设置是否正确电机堵转补偿电压过高启动时间过短A0502线电压过高或者不稳 1. 测量三相输入电压过电压限幅再生能量回馈 2. 加降速时间P11213. 安装制动电阻。

4. 检查负载是否平衡A0503电网电压低 1. 测量变频器输入电压.欠电压报警输入缺相 2. 如果变频器在轻载时能正常运行，但重载时报欠冲击性负载电压故障，测量三相输入电流。

可能缺相，可能变频器整流桥故障。

3. 检查负载A0504冷却风量不足，机柜通风 1. 检查变频器的冷却风机变频器过温不好， 2. 改善环境温度环境温度过高 3. 适当降低调制脉冲的频率A0505变频器过载可以通过检查变频器实际输出电流r0027是否接线变频器过载工作/停止周期不符合求变频器的最大电流r0209，如果接近，说明变频器电动机功率（P0307）过载，建议减小负载超过变频器的负载能力（P0206）A0511电动机过载 1. 检查负载的工作/停机周期必须正确电动机 I2T负载的“工作 — 停止” 2. 检查电动机的过温参数（P0626-P0628）必须正确过载周期中，工作时间太长 3. 检查电动机的温度报警电平（P0604）必须匹配4.检查所连接传感器是否是KTY 84型A0512至电动机温度传感器的信如果已检查出信号线断线，温度监控开关应切换到电动机温度号线断线。

采用电动机的温度模型进行监控信号丢失A521运行环境温度超出报警值 1. 检查环境温度必须在允许限值以内运行环境 2. 检查变频器运行时，冷却风机必须正常转动过温 3. 检查冷却风机的进风口不允许有任何阻塞A0541已选择电动机数据的自动如果此时P1910＝1，需要马上启动变频器激活自电动机数据检测（P1910）功能，或动检测自动检测检测正在进行检测已激活A0590从编码器来的反馈信号丢失 1. 检查编码器的安装及参数设置编码器反馈 2. 检查变频器与编码器之间的接线信号丢失的 4. 手动运行变频器，检查r0061是否有反馈信号报警 5. 增加编码器信号丢失的门限值（P0492）A0910电源电压一直太高检查电源输入最大电压电机由负载带动旋转，使安装制动单元、制动电阻Vdc-max电动机处于再生制动方式控制器未下运行激活负载的惯量特别大A0911直流母线电压超过P2172所最大电压设定的门限值Vdc-max控制器激活A0922变频器无负载输出没接电机，或者电机功率过小。

变频器实训指导书（西门子MM440）编者：电气自动化技术专业任务1 变频器的面板操作与运行任务目的：1. 熟悉变频器的面板操作方法。

2. 熟练变频器的功能参数设置。

3. 熟练掌握变频器的正反转、点动、频率调节方法。

任务引入：变频器MM440系列（MicroMaster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器。

它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。

相关知识点：一．变频器面板的操作利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。

变频器面板的介绍及按键功能说明详见本书任务1.4变频器的调试，具体参数号和相应功能参照系统手册。

二．基本操作面板修改设置参数的方法MM440在缺省设置时，用BOP控制电动机的功能是被禁止的。

如果要用BOP 进行控制，参数P0700应设置为1，参数P1000 也应设置为1。

用基本操作面板(BOP)可以修改任何一个参数。

修改参数的数值时，BOP有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。

下面就以设置P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表2-1。

表2-1 基本操作面板(BOP)修改设置参数流程操作步骤BOP显示结果1按键，访问参数2按键，直到显示P10003按键，直到显示in000，即P1000的第0组值4按键，显示当前值25按键，达到所要求的值16按键，存储当前设置7按键，显示r00008按键，显示频率任务训练 ：一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。

二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、电气控制柜、电工工具（1套）、连接导线若干等。

西门子MM440变频器F0001故障维修经过MM440/430变频器通常在使用一段时间后，由于现场环境的原因（粉尘、腐蚀、潮湿等）出现上电报‘F0001’故障，按‘Fn’键不能复位的现象。

‘F0001’是变频器过电流，变频器在没有启动、运行的情况下为什么会过电流呢？根据这些年的维修经验，总结出以下几点可能：（首先将电机脱开，排除电机短路、接地故障的可能）1、IGBT损坏，这种毛病最好判断。

用普通万用表做静态阻值测量就能大致确定。

2、接插件腐蚀、氧化，接触不好，这种毛病也不难判断。

只要将机器打开，将接插件重新插拔几次，并且在上电的情况下，一边动一边按‘Fn’键，看能否复位，如果偶尔出现过能复位的情况，则可认为极有可能是接插件接触问题所导致。

3、电路板上有元器件损坏、变值。

这种情形是在排除以上两种可能的情况下做出的怀疑。

既然是过电流，当然要从电流检测电路单元查起了。

现将我最近维修的一台MM440-7.5Kw的变频器的维修过程跟大家分享一下，希望对感兴趣的朋友有所帮助，同时也希望起到抛砖引玉的效果，期盼得到更多高人的指点。

下图是这台机器的电流检测单元电路照片：电流检测部分原理图一开始，我看到单元电路外围贴片电阻有被腐蚀、氧化的痕迹，于是将怀疑的电阻吹下测量，可是没有发现问题。

再将786j 光耦换掉，上电，发现故障依旧。

这时，我发现我已经走了弯路。

于是对照786j 的图纸，上电测量各脚电压。

发现其1脚对地只有2V多点，其1脚和3脚之间有一个5V的稳压管，该稳压管的两端也同样是2V多点。

显然这个电压是有问题的！到底是什么地方出问题？为了避免损坏模块（IGBT），我将模块拆下，用线将该连通的线都连好，开始逐步往前排查。

IGBT驱动部分照片光耦1脚的5V电源来自IGBT驱动18.5V的电源，而驱动光耦4506的5、8脚应该是18.5V，而惟独这一路只有4、5V左右，难道是4506这个驱动光耦坏了，或者是驱动部分的贴片稳压管坏了？（根据以往的经验，这两样东西可能性最大）于是将它们拆掉，再次上电测量，还是4、5V左右，问题可以肯定也不在驱动电路单元部分。
