西门子440变频器常用参数设置11111111111111111111111111111

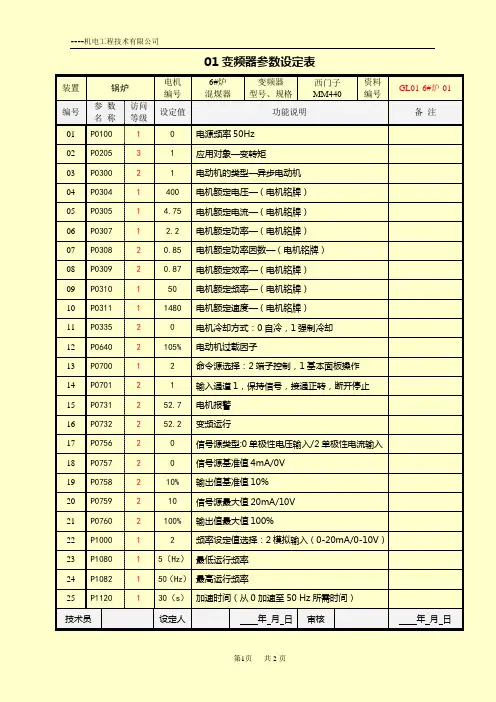

装置锅炉电机编号6#炉混煤器变频器型号、规格西门子MM440资料编号GL01-6#炉-01编号参数名称访问等级设定值功能说明备注01 P0100 1 0 电源频率50Hz02 P0205 3 1 应用对象—变转矩03 P0300 2 1 电动机的类型—异步电动机04 P0304 1 400 电机额定电压—（电机铭牌）05 P0305 1 4.75 电机额定电流—（电机铭牌）06 P0307 1 2.2 电机额定功率—（电机铭牌）07 P0308 2 0.85 电机额定功率因数—（电机铭牌）08 P0309 2 0.87 电机额定效率—（电机铭牌）09 P0310 1 50 电机额定频率—（电机铭牌）10 P0311 1 1480 电机额定速度—（电机铭牌）11 P0335 2 0 电机冷却方式：0自冷，1强制冷却12 P0640 2 105% 电动机过载因子13 P0700 1 2 命令源选择：2端子控制，1基本面板操作14 P0701 2 1 输入通道1，保持信号，接通正转，断开停止15 P0731 2 52.7 电机报警16 P0732 2 52.2 变频运行17 P0756 2 0 信号源类型:0单极性电压输入/2单极性电流输入18 P0757 2 0 信号源基准值4mA/0V19 P0758 2 10% 输出值基准值10%20 P0759 2 10 信号源最大值20mA/10V21 P0760 2 100% 输出值最大值100%22 P1000 1 2 频率设定值选择：2模拟输入（0-20mA/0-10V）23 P1080 1 5（Hz）最低运行频率24 P1082 1 50（Hz）最高运行频率25 P1120 1 30（s）加速时间（从0加速至50 Hz所需时间）技术员设定人年月日审核年月日装置锅炉电机编号6#炉1#混煤器变频器型号、规格西门子MM440资料编号GL01-6#炉-01编号参数名称访问等级设定值功能说明备注26 P1121 1 30（s）减速时间（从50减速至0 Hz所需时间）27 P1300 2 0 控制方式：0线性V/f控制28 P1910 2 0 禁止自动检测功能29 P3900 1 1 1结束快速调试，进行自动计算和复位为默认值技术员设定人年月日审核年月日。

西门子440变频器参数设置方法西门子440变频器参数设置方法西门子440变频器数字量输入的参数设置P0304 400 电动机额定电压设定380V P0010=1P0305 15.3 电动机额定电流设定23A P0010=1P0307 7.5 电动机额定功率设定11KW P0010=1P0308 0.82 电动机额定功率因素设定0.85 P0010=1P0310 50 电动机额定频率设定50HZ P0010=1P0311 1455 电动机额定转速设定1450 P0010=1P0700 2 变频器通过数字量输入控制起停(2) 由端子排输入P0010=1P0701 1 ON，正向运行P0702 12 反向运行----选择2 ON reverse /OFF1（接通反转/ 停车命令1）P706 P707 P708=9P0703 9 故障确认P706 9 故障确认P0704 15 固定频率设定值(直接选择)高速对应P1004固定频率设置25 选择16 固定频率设定值(直接选择ON 命令)P0705 15 固定频率设定值(直接选择)低速对应P1005固定频率设置12HZ 选择16 固定频率设定值(直接选择ON 命令)P1000 3 变频器频率设定值来源于固定频率P0010=1P1001 0 固定频率1 Din1，50HZP1004=18HZ 固定频率4（对应P704设置）P1005=6HZ 固定频率5（对应P705设置）P1002 45 固定频率2 Din2，6HZP1080 2 电动机运行的最小频率(在此频率时电机的制动器动作)0 P0010=1P1082 50 电动机运行的最大频率45 P0010=1P1120 50 斜坡上升时间60 P0010=1 P1121 3 斜坡下降时间10 P0010=1 P1300 0 线性特性的V/f 控制P2192 50P3900 3 快速调试。

西门子440变频器参数的说明由于西门子440变频器不是电梯专用的变频器，调整比较麻烦，也不是太好理解。

结合我们以前调试的经验，把参数总结给大家，以供参考，现就有关参数给大家做说明如下：P700=2，这是数字命令的信号源，可以选择由键盘 （数值设为1）或 端子排输入（数字设为2）在电机自学习时，要把它改为1，可以通过面板来操作；完成后可改为2 实现正常运行。

P701 、P702、P703 、P704、P705、P706是数字输入1、2、3、4、5、6的功能，对应变频器的端子号5、6、7、8、16、17 。

我们定义为多段速度选择位1、2、3、和使能BICO 参数化，即分别设定为17、17、17、99、99、99P820=2835以1.6 m/s 的电梯为例，其单层速度为28HZ ，多层速度为45HZ 。

我们以给定速度为判断条件，当给定速度小于35HZ 时,激活单层曲线DDS0，否则激活DDS1。

另外，对于多层速度，我们对速度调节器的增益系数和积分时间常数做了一下切换，当实际速度小于7HZ时，激活DDS1，当实际速度大于7HZ时，激活DDS2，P2890=70%P2885=1024（r1024是实际的固定频率）P2885 是比较器1（说明书10-212页），当r1024大于或等于P2889时r2886=1; 当r1024小于P2889时r2886=0;要激活P2885 需要P2800=1 P2802[12]=1，比较的结果是r2886,我们把比较结果设在P2834（D—FF1即D-触发器1）中，P2834[0]=2886：0，置位P2834[1]=0：0，D-输入P2834[2]=0：0，存储脉冲P2834[3]=2813：0，复位D-触发器1有两个结果，r2835和r2836，而我们设定P820=2835，就选择DDS1。

而D-触发器1的激活级是P2801[12]，故我们设定P2801[12]=3（优先级）而当P821=2811=1时，则选择DDS2，其中用到的参数有r53.2 p1080变频器的实际频率是否大于或等于P1080如果是则是1，如果不是则是0；其结果由p2828（NOT1）转换后由r2829 输出，p2801[9]是p2828的激活级;而r2829又和r2835通过p2812（AND2）与后由r2813输出结果，p2812p2801[1]又是p2812的激活级r2813r53.4p2155变频器的实际频率是否大于P2155如果是则是1，如果不是则是0,这个结果又通过p2810（AND1）由2811输出p2801[0]是2810的激活级r2811P2828=53:2P840=722：3=数字输入4，（要求P704 设定为99，BICO）正向运行的ON/OFF命令P842=722：4=数字输入5，（要求P705 设定为99，BICO）反向运行的ON/OFF命令这两个参数的社的设定只有在P719=0时才能激活。

BUSY调试结束 五矿营口中板厂变频器调试步骤及参数设置1、回转变频器设置 DIP 开关为2 1OFF-50HZ （—般为默认，不用调P0010=1 I 调试参数过滤器：快速调试P0003=11 用户访问级：标准级，可以访问最经常使用的一些参数 P0100=0 1使用地区：欧洲［kW ］，缺省值50Hz P0304=380V 1电机额定电压： P0305=28A1 电机额定电流 P0307=11KW 1电机额定功率 +P0310=50Hz 1 电机额定频率 *P0311=726I 电机额定速度 P0700=1 1选择命令源：BOP （键盘）设置 *P1000=11 频率设定的选择：电动电位计给定 P3900=1快速调试结束 显示BUSY 按面板上电机启动键起动电机后停止再进行其它的设置P0003=3 1用户访问等级：专家级（可以访问所有参数） P0700=2 1选择命令源：由端子排输入 ▼P1000=2 1 频率设定值的选择：模拟量给定 *P0701=9 5号端子 数子输入1的功能，故障确认 + P0702=0 6号端子数字输入2的功能，禁止输入 + P0703=1 17号端子数字输入3的功能，ON/OFF1 （接通正转/停车命令1） P0704=2 8号端子 数字输入4的功能，ON reverse/OFF1 （接通反转/停车命令1）▼从RAM 到EEPROM的数据传送P0971=1走行变频器参数设置:DIP开关为2I OFF-50HZ （—般为默认，不用调）右P0010=11调试参数过滤器：快速调试P0003=11用户访问级：标准级，可以访问最经常使用的一些参数P0100=01使用地区：欧洲［kW］，缺省值50HzP0304=380V1电机额定电压：P0305=88A电机额定电流P0307= 44KW 电机额定功率P0310=50Hz1电机额定频率P0311=1440I电机额定速度*P0700=11选择命令源：BOP （键盘）设置*P1000=11频率设定的选择：电动电位计设定*P3900=1快速调试结束起动电机后停止再进行其它的设置P1003=3用户访问等级：专家级（可以访问全部参数）*P0700=21选择命令源：由端子排输入tP1000=31频率设定值的选择：固定频率设定* P0701=115号端子数字输入1的功能，ON/OFF1 （接通正转/停车命令1）+P0702=26号端子数字输入2的功能，ON reverse/OFF1 （接通反转/停车命令1）▼P0703=1517号端子数字输入3的功能，固疋频率设疋值（直接选择）▼P0704=98号端子数字输入4的功能，（故障确认）+P1080=151最小频率设定15HZ （走行慢速）P1003=30频率给定值30HZ （走行快速）P0971=1从RAM 到EEPROM的数据传送1BUSY调试结束。

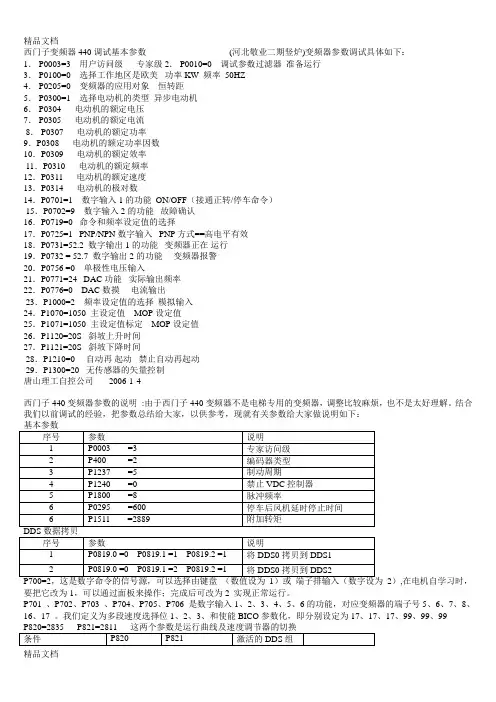

西门子变频器440调试基本参数(河北敬业二期竖炉)变频器参数调试具体如下：1． P0003=3 用户访问级专家级 2． P0010=0 调试参数过滤器准备运行3． P0100=0 选择工作地区是欧美功率 KW 频率 50HZ4． P0205=0 变频器的应用对象恒转距5． P0300=1 选择电动机的类型异步电动机6． P0304 电动机的额定电压7． P0305 电动机的额定电流8． P0307 电动机的额定功率9．P0308 电动机的额定功率因数10．P0309 电动机的额定效率11．P0310 电动机的额定频率12．P0311 电动机的额定速度13．P0314 电动机的极对数14．P0701=1 数字输入1的功能 ON/OFF（接通正转/停车命令）15．P0702=9 数字输入2的功能故障确认16．P0719=0 命令和频率设定值的选择17．P0725=1 PNP/NPN数字输入 PNP方式==高电平有效18．P0731=52.2 数字输出1的功能变频器正在运行19．P0732 = 52.7 数字输出2的功能变频器报警20．P0756 =0 单极性电压输入21．P0771=24 DAC功能实际输出频率22．P0776=0 DAC数摸电流输出23．P1000=2 频率设定值的选择模拟输入24．P1070=1050 主设定值 MOP设定值25．P1071=1050 主设定值标定 MOP设定值26．P1120=20S 斜坡上升时间27．P1121=20S 斜坡下降时间28．P1210=0 自动再起动禁止自动再起动29．P1300=20 无传感器的矢量控制唐山理工自控公司 2006-1-4西门子440变频器参数的说明:由于西门子440变频器不是电梯专用的变频器，调整比较麻烦，也不是太好理解。

结合我们以前调试的经验，把参数总结给大家，以供参考，现就有关参数给大家做说明如下：2）,在电机自学习时，要把它改为1，可以通过面板来操作；完成后可改为2 实现正常运行。

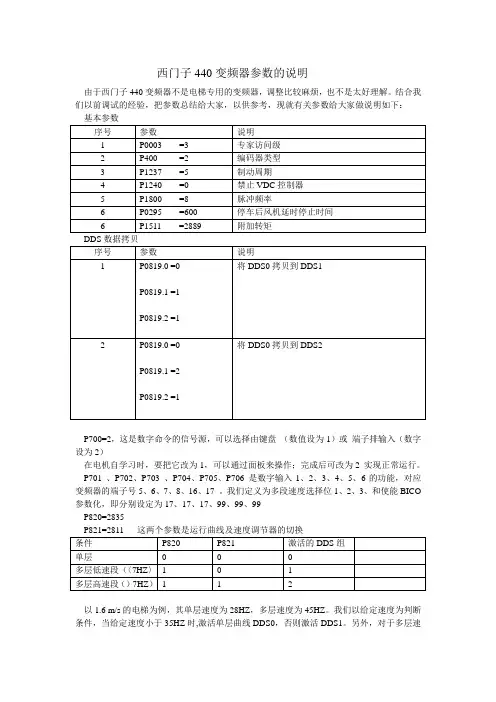

西门子440变频器参数的说明由于西门子440变频器不是电梯专用的变频器，调整比较麻烦，也不是太好理解。

结合我们以前调试的经验，把参数总结给大家，以供参考，现就有关参数给大家做说明如下：P700=2，这是数字命令的信号源，可以选择由键盘 （数值设为1）或 端子排输入（数字设为2）在电机自学习时，要把它改为1，可以通过面板来操作；完成后可改为2 实现正常运行。

P701 、P702、P703 、P704、P705、P706 是数字输入1、2、3、4、5、6的功能，对应变频器的端子号5、6、7、8、16、17 。

我们定义为多段速度选择位1、2、3、和使能BICO 参数化，即分别设定为17、17、17、99、99、99 P820=2835以1.6 m/s 的电梯为例，其单层速度为28HZ ，多层速度为45HZ 。

我们以给定速度为判断条件，当给定速度小于35HZ 时,激活单层曲线DDS0，否则激活DDS1。

另外，对于多层速度，我们对速度调节器的增益系数和积分时间常数做了一下切换，当实际速度小于7HZ时，激活DDS1，当实际速度大于7HZ时，激活DDS2，P2890=70%P2885=1024（r1024是实际的固定频率）P2885 是比较器1（说明书10-212页），当r1024大于或等于P2889时r2886=1; 当r1024小于P2889时r2886=0;要激活P2885 需要P2800=1 P2802[12]=1，比较的结果是r2886,我们把比较结果设在P2834（D—FF1即D-触发器1）中，P2834[0]=2886：0，置位P2834[1]=0：0，D-输入P2834[2]=0：0，存储脉冲P2834[3]=2813：0，复位D-触发器1有两个结果，r2835和r2836，而我们设定P820=2835，就选择DDS1。

而D-触发器1的激活级是P2801[12]，故我们设定P2801[12]=3（优先级）而当P821=2811=1时，则选择DDS2，其中用到的参数有r53.2 p1080变频器的实际频率是否大于或等于P1080如果是则是1，如果不是则是0；其结果由p2828（NOT1）转换后由r2829 输出，p2801[9]是p2828的激活级;而r2829又和r2835通过p2812（AND2）与后由r2813输出结果，p2812p2801[1]又是p2812的激活级r2813r53.4p2155变频器的实际频率是否大于P2155如果是则是1，如果不是则是0,这个结果又通过p2810（AND1）由2811输出p2801[0]是2810的激活级r2811P2828=53:2P840=722：3=数字输入4，（要求P704 设定为99，BICO）正向运行的ON/OFF命令P842=722：4=数字输入5，（要求P705 设定为99，BICO）反向运行的ON/OFF命令这两个参数的社的设定只有在P719=0时才能激活。

.
'. 西门子440变频器调试参数
一、加减速时间设置
1.选择P0004=10（参数滤波器，10为变频器通道和斜坡发生器），P0003=2（选择访问级）。

2.P1120=0～650s（加速时间），P1121=0～650s（减速速时间）。

二、转矩提升
1.选择P0004=13（参数滤波器，13为电动机控制），P0003=2（选择访问级，2为扩展访问级）。

2. P1310=0.00～250（P1310为连续提升，缺省值为50）。

转矩补偿图PID控制图
三、变频器PID控制
1. 选择P0004=22（参数滤波器，22为选择PID控制），P0003=2（选择访问级，2为扩展访问级）
2. P2253=755.0（模拟输入端子1为信号给定），P2264=755.1（模拟输入端子2为反馈信号输入端）。

3. P值设置：P2280=0.00～65（缺省值设置为3，实验设定值为0.3～1.5）I值设置：P2285=0.0～60（缺省值设置为0，实验设定值为0.03～0.15s），D值无效。

4. 选择P0004=7（参数滤波器，7为变频器命令和数字I/O端子）P0702=99（确定数字输入端子2，99为该端子使能BICO参数化），P2200=722.1（数字输入端子2为PID切换，闭合有效，断开无效）。

5. 变频器PID参数自动选择：P2350=3或4，自整定结束，本本参数设定为“0”（自整定已经完成）。

四、变频器复位
设置P0010=30，P0970=1（复位过程较长，约需3分钟）。

西门子MM440变频器通讯参数设置说明文档北京亚控科技发展有限公司2022年2月目录1. 参数设置 (1)2. 组态王设置 (2)2.1 设备地址定义 (2)2.2 变量定义 (2)1. 参数设置MM440和组态王通讯时需要注意的参数设置(MM420类似) ：建议用户首先回复为出厂设置，操作如下：P10 ：设置为30 时，允许变频器复位设置P0970：设置为0，变频器复位P003：设置为3，为专家设置模式，此时用户可以修改各项参数等。

其他参数设置如下：P700：选择命令源，设置为5(通过COM链路的USS设置),通过上位机控制起停；为1时通过BOP面板控制起停。

P719：命令源设置，通过COM链路的USS设置, 命令和频率设定值得选择，默认为0即可。

P1000：0项设置为1：表示设定频率通过变频器面板设置（P1040为设定频率項）；0项设置为55时：表示设定频率通过PC机设置（测试软件或组态王）。

P1040：设定频率项，通过变频器测试软件设置时，如下图所示：Act显示百分比值：参考频率*act %=P1040Setpoint项输入值为HSW，（当采用规格化HSW/100时，P1040=HSW/100）P2009：0项设置为1，表示频率规格使能模式为：HSW/100 ,也就是PC机输入值/100为变频器得到的实际设定值。

P1082 ：设置实际能够上升到的频率的最大上限值（例：当P1082设置为50HZ, P1040设置为60Hz,则变频器启动后，电机只能按照P1120设置的斜坡值上升到50HZ, 而不能上升到60HZ ；通常P1040输入值应在P1080及P1082之间。

）P1080：设置实际能够上升到的频率的最低下限值P2010：设置通讯波特率P2000 ：参考频率（即基准频率），参考频率*act %=P1040 (act为测试软件左下方可以显示的百分比值。

)P2011：设置变频器通讯地址2. 组态王设置2.1 设备地址定义地址应定义为#.# 模式（小数点前面的值为变频器地址；小数点后的值为PZD码字长，一般值为16，实际组态王中没有处理，也可以设置为其他值。
