村田电阻电容命名规则

(4)日本罗姆(ROHM)
(5)日本松下旗下三洋电机(Panasonic)
(6)韩国三星(SAMSUNG)
(7)美国基美(KEMET)
(8)英国Syfer
(9)中国台湾国巨(YAGEO)
(10)中国台湾华新科技(WALSIN)
3.电感器
4.变压器
5.二极管
6.三极管
7.发光二极管
8.扬声器
9.电声器件
10晶闸管
11.继电器
国外：
1.国际电子联合会半导体器件命名法
国际电子联合会晶体管型号命名法的特点：
1)这种命名法被欧洲许多国家采用。因此，凡型号以两个字母开头，并且第一个字母是A，B，C，D或R的晶体管，大都是欧洲制造的产品，或是按欧洲某一厂家专利生产的产品。
2)第一个字母表示材料（A表示锗管，B表示硅管），但不表示极性（NPN型或PNP型）。
3)第二个字母表示器件的类别和主要特点。如C表示低频小功率管，D表示低频大功率管，F表示高频小功率管，L表示高频大功率管等等。若记住了这些字母的意义，不查手册也可以判断出类别。例如，BL49型，一见便知是硅大功率专用三极管。
4)第三部分表示登记顺序号。三位数字者为通用品；一个字母加两位数字者为专用品，顺序号相邻的两个型号的特性可能相差很大。例如，AC184为PNP型，而AC185则为NPN型。
8)日本通常把Pcm≥1W的管子，称做大功率管。
5)第四部分字母表示同一型号的某一参数（如hFE或NF）进行分档。
6)型号中的符号均不反映器件的极性（指NPN或PNP）。极性的确定需查阅手册或测量。
2.美国半导体器件型号命名法
美国晶体管或其它半导体器件的型号命名法较混乱。这里介绍的是美国晶体管标准型号命名法，即美国电子工业协会（EIA）规定的晶体管分立器件型号的命名法。如下表：

电容的型号命名：1、各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。

第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2、电容的标志方法：(1)直标法：用字母和数字把型号、规格直接标在外壳上。

(2)文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。

(3)色标法：和电阻的表示方法相同，单位一般为pF。

小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V 10V 16V 25V 32V 40V 50V 63V(4)进口电容器的标志方法：进口电容器一般有6项组成。

第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。

第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差1 A 金+100 R 黄-2202 B 灰+30 S 绿-3303 C 黑0 T 蓝-4704 G ±30 U 紫-7505 H 棕-30 ±60 V -10006 J ±120 W -15007 K ±250 X -22008 L 红-80 ±500 Y -33009 M ±1000 Z -470010 N ±2500 SL +350~-100011 P 橙-150 YN -800~-5800备注：温度系数的单位10e -6/℃；允许偏差是% 。

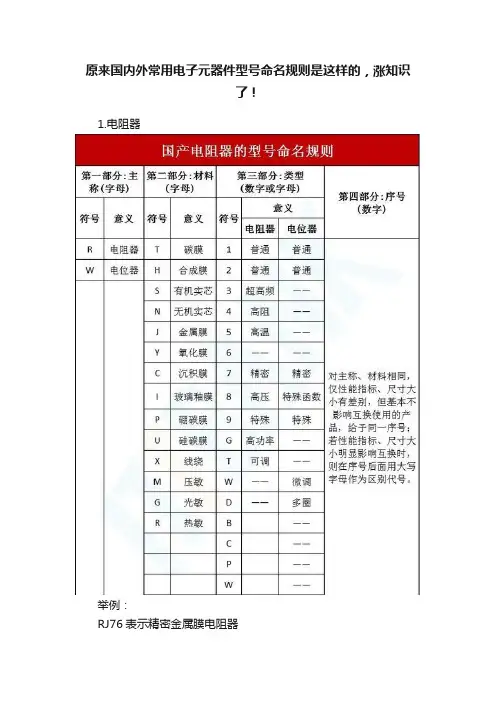

原来国内外常用电子元器件型号命名规则是这样的，涨知识了！1.电阻器举例：RJ76表示精密金属膜电阻器R——电阻器（第一部分）J——金属膜（第二部分）7——精密（第三部分）6——序号（第四部分）2.电容器国外电容器命名规则不一，国外部分知名厂家命名规则如下：•(1)日本村田(muRata)•(2)日本TDK•(3)日本京瓷(Kyocera)•(4)日本罗姆(ROHM)•(5)日本松下旗下三洋电机(Panasonic)(6)韩国三星(SAMSUNG)•(7)美国基美(KEMET)•(8)英国Syfer•(9)中国台湾国巨(YAGEO)•(10)中国台湾华新科技(WALSIN)3.电感器4.变压器5.二极管6.三极管7.发光二极管8.扬声器9.电声器件10晶闸管11.继电器国外：1.国际电子联合会半导体器件命名法国际电子联合会晶体管型号命名法的特点：•1)这种命名法被欧洲许多国家采用。

因此，凡型号以两个字母开头，并且第一个字母是A，B，C，D或R的晶体管，大都是欧洲制造的产品，或是按欧洲某一厂家专利生产的产品。

•2)第一个字母表示材料（A表示锗管，B表示硅管），但不表示极性（NPN型或PNP型）。

•3)第二个字母表示器件的类别和主要特点。

如C表示低频小功率管，D表示低频大功率管，F表示高频小功率管，L表示高频大功率管等等。

若记住了这些字母的意义，不查手册也可以判断出类别。

例如，BL49型，一见便知是硅大功率专用三极管。

•4)第三部分表示登记顺序号。

三位数字者为通用品；一个字母加两位数字者为专用品，顺序号相邻的两个型号的特性可能相差很大。

例如，AC184为PNP型，而AC185则为NPN型。

•5)第四部分字母表示同一型号的某一参数（如hFE或NF）进行分档。

•6)型号中的符号均不反映器件的极性（指NPN或PNP）。

极性的确定需查阅手册或测量。

2.美国半导体器件型号命名法美国晶体管或其它半导体器件的型号命名法较混乱。

⑤
Temperature Characteristics 温度特性
④ Dimension (T) 尺寸（厚度） Code Dimension(T) 2 0.2mm 2 2-elements(Array Type) 3 0.3mm 4 4-elements(Array Type) 5 0.5mm 6 0.6mm 7 0.7mm 8 0.8mm 9 0.85mm A 1.0mm B 1.25mm C 1.6mm D 2.0mm E 2.5mm F 3.2mm M 1.15mm N 1.35mm Q 1.5mm R 1.8mm S 2.8mm Depends on individual standards. X
村田电容规格说明muratagrmm1888b11h102kka01ddproductid产品编号series系列softterminationtype软终端类型tinplatedlayer锡镀层onlyforlnformationdevicestipring信息设备尖端和环onlyforcameraflashcircuit照相机闪光电路highfrequencytype高频率类型highfrequencyforflowreflowsoldering高频率流动回流焊monolithicmicrochip单片微型forbonding粘接capacitorarray电容器阵列loweslwidewidthtype低全宽度类型eightterminationlowesltype8终止低类型型highfrequencylowlosstype高频低损耗类型forac250vrms
③ Dimension (LXW) 尺寸 Code Dimension(LXW) EIA 02 0.4*0.2mm 01005 03 0.6*0.3mm 0201 05 0.5*0.5mm 0202 08 0.8*0.8mm 0303 0D 0.38*0.38mm 015015 0M 0.9*06mm 0302 11 1.25*1.0mm 0504 15 1.0*0.5mm 0402 18 1.6*0.8mm 0603 1M 1.37*1.0mm 0504 21 2.0*1.25mm 0805 22 2.8*2.8mm 1111 31 3.2*1.6mm 1206 32 3.2*2.5mm 1210 42 4.5*2.0mm 1808 43 4.5*3.2mm 1812 52 5.7*2.8mm 2211 55 5.7*5.0mm 2220

电容的型号命名：1、各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。

第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2、电容的标志方法：(1)直标法：用字母和数字把型号、规格直接标在外壳上。

(2)文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。

(3)色标法：和电阻的表示方法相同，单位一般为pF。

小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V 10V 16V 25V 32V 40V 50V 63V(4)进口电容器的标志方法：进口电容器一般有6项组成。

第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。

第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差1 A 金+100 R 黄-2202 B 灰+30 S 绿-3303 C 黑0 T 蓝-4704 G ±30 U 紫-7505 H 棕-30 ±60 V -10006 J ±120 W -15007 K ±250 X -22008 L 红-80 ±500 Y -33009 M ±1000 Z -470010 N ±2500 SL +350~-100011 P 橙-150 YN -800~-5800备注：温度系数的单位10e -6/℃；允许偏差是% 。

电阻及敏感元器件的命名规则一、固定电阻器型号命名方法执行标准：GB/T 2470-1995 电子设备用固定电阻器、固定电容器型号命名方法产品型号由以下四部分组成：第一部分：主称，用字母R表示；第二部分：材料，一般用一个字母表示，见表1；第三部分：特征，一般用一个数字或字母表示，见表2；第四部分：序号，一般用数字表示。

注：1 对材料、特征相同，仅尺寸和性能指标略有差别但基本上不影响互换性的产品可以给同一序号。

2 对材料、特征相同，仅尺寸和性能指标有所差别已明显影响互换性时（该差别并非本质的，而属于在技术标准上进行统一的问题），仍给同一序号，但在序号后面用一字母作为区别代号。

此时该字母作为该型号的组成部分。

但是统一该产品技术标准时，应取消区别代号。

注：在执行标准的基础上，参考网络作了相应的完善二、电位器型号命名方法执行标准：SJ/T 10503-94 电子设备用电位器型号命名方法产品型号由以下四部分组成：第一部分：主称，用字母W表示；第二部分：材料，用一个字母表示，见表3；第三部分：类别，用一个字母表示，见表4；第四部分：序号，用阿拉伯数字表示。

其它代号：对规定失效率等级的电位器，应在类别代号与序号之间加“K”三、敏感元器件型号命名方法执行标准：SJ/T 11167-1998 敏感元器件及传感器型号命名方法产品型号由以下四部分组成：第一部分：主称，用字母M表示；第二部分：类别或材料，用字母或数字表示；第三部分：特征，用字母或数字表示；第四部分：序号和区别代号，用数字加字母表示。

1、热敏电阻器（1）正温度系数热敏电阻器（PTC）正温度系数热敏电阻器型号组成部分的符号及其含义见表5（2）负温度系数热敏电阻器（NTC）正温度系数热敏电阻器型号组成部分的符号及其含义见表6旧标准中热敏电阻器的型号命名方法，见表72、压敏电阻器压敏电阻器型号组成部分的符号及其含义见表8序号和区别代号：如常用的14K6813、湿敏元件湿敏元件型号组成部分的符号及其含义见表94、光敏元件光敏元件型号组成部分的符号及其含义见表105、气敏元件气敏元件型号组成部分的符号及其含义见表116、力敏元件力敏元件型号组成部分的符号及其含义见表127、磁敏元件磁敏元件型号组成部分的符号及其含义见表13. .。

陶瓷贴片电容、贴片电感.片式磁珠muRuta村田命名规则与基本知识一、村田陶瓷贴片电容知识M名衣示法如卜：片状独们盹瓷电容器GRM 15.3R7K 225KE15D•GRM—农示儀锡电极：卄通貼片期瓷12容•常用的村｝ 11容就是GRM艸通贴片海瓷电容与GNM卄通贴片搏容：•18——衣示尺寸（长*宽）:1.6*0.8mm即内通用尺对衣示是（K*审）1.6*0.8mm （单位为mm：c词阿卜通用尺、J A示是用英寸0603 （单位为inch；，卜J E询常用代码仃03、15、18、21、31、32、42、43、55〕；，II 体的对应值如卜I03-...0.6*0.3mm- (0201)15——1.0*0.5mm~-040218-...1.6*0.8mm- (0603)21-—2.0# 1.25mm——080531一“3.2* 1.6mm—120632-—3.2* 1.5mm一・121042一.5*2.0mm——180843 …45*3・2mm•—181255—5.7 拿5・0mm——2220•8——衣示用度（T：: 0.8mm常用厚度村田代码仃5、6、8、9、B、C、E：'h貝㈱对应值如卜：5-…0.5mm 6-…0.6mm 8-…0.8mm 9-…0.9mm B-…1.25mm C-…1.6mm E -—2.5mm•R7——农示材质：X7R常用材质村t：代码有5C、R6、R7、F5等,R体的对应值如卜：5C--COG/NPO/CHR6——X5RR7——X7RF5・——Y5V5C I仆温度是・55度一+125必温度系敌是0+・30ppm/gR6 I作泪度是・55度一H85度，SH度系数是+-15%:R7 1作温度是・55度一H25度,温度系数好+15%:F5 I作fiU是・30度—85度.温度系数是+22 -82%lOOpfW卜小容fi*L般采比5C材頂，100PF—luf人一般采用R7材质，luf以上一股采用R6材质,櫛S®求不禹的般采用F5材质。

Continued on the following page.
r t
Dimension (T) 0.2mm 2-elements (Array Type) 0.3mm 4-elements (Array Type) 0.5mm 0.6mm 0.7mm 0.8mm 0.85mm 1.0mm 1.25mm 1.6mm 2.0mm 2.5mm 3.2mm 1.15mm 1.35mm 1.8mm 2.8mm 1.5mm Depends on individual standards.
EIA 01005 0201 0202 0303 0504 0402 0603
With the array type GNM series, "Dimension(T)" indicates the number of elements.
Depends on individual standards.
murata电容型号编码规则电容村田规则村田电容电容型号村田代码电容器

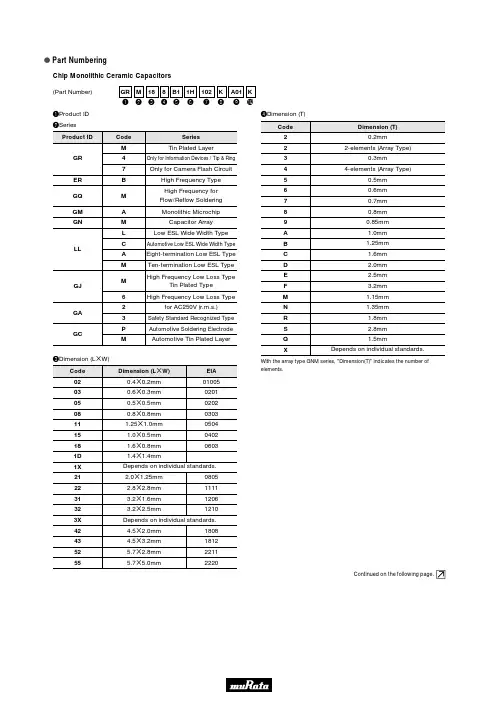

o Part Numbering
Chip Monolithic Ceramic Capacitors
(Part Number) qProduct ID wSeries Product ID GR ER GQ GM GN Code M 4 7 B M A M L LL C A M GJ M 6 GA GC 2 3 P M Series Tin Plated Layer Only for Information Devices / Tip & Ring Only for Camera Flash Circuit High Frequency Type High Frequency for Flow/Reflow Soldering Monolithic Microchip Capacitor Array Low ESL Wide Width Type Automotive Low ESL Wide Width Type Eight-termination Low ESL Type Ten-termination Low ESL Type High Frequency Low Loss Type Tin Plated Type High Frequency Low Loss Type for AC250V (r.m.s.) Safety Standard Recognized Type Automotive Soldering Electrode Automotive Tin Plated Layer GR q M w 18 e 8 B1 1H y 102 u K i A01 K o !0 rDimension (T) Code 2 2 3 4 5 6 7 8 9 A B C D E F M N R S Q X eDimension (LgW) Code 02 03 05 08 11 15 18 1D 1X 21 22 31 32 3X 42 43 52 55 Dimension (LgW) 0.4g0.2mm 0.6g0.3mm 0.5g0.5mm 0.8g0.8mm 1.25g1.0mm 1.0g0.5mm 1.6g0.8mm 1.4g1.4mm Depends on individual standards. 2.0g1.25mm 2.8g2.8mm 3.2g1.6mm 3.2g2.5mm 4.5g2.0mm 4.5g3.2mm 5.7g2.8mm 5.7g5.0mm 0805 1111 1206 1210 1808 1812 2211 2220

Q EIA 0201 0202 0303 0504 0402 0603 X
关于排列型GNM系列,“厚度”表示单元个数。
0805 1111 1206 1210
16
!注意事项 • 本产品目录所记载的产品规格，因受篇幅的限制，只提供了主要产品资料。在您订购前，必须确认规格表内容，或者互换协商定案图。
尤其，有些产品请务必阅读其品级，或!注意事项 (保管、使用环境、品级上的注意事项、装配时的注意事项、使用时的注意事项)，否则有可能出现冒烟、起火等情况。 • 产品检索引擎 (http://search.murata.co.jp/) 或产品目录数据库 (/catalog/) 上登载有详细规格，因此，在索取规格表，或互换协商定案图之前可阅览其详细规格。
静电容量阶段 E24 Series,1pF * 1pF E24 Series,1pF * 1pF E24 Series E12 Series E24 Series E12 Series E24 Series E6 Series E12 Series E3 Series E6 Series E3 Series E3 Series
电容器
04.2.25
接上页。
o个别规格代号 用3个数字来表示。 !0包装方式 代号 L D K J E F B C T 包装方式 ø178mm 塑料带包装 ø178mm 纸带包装 ø330mm 塑料带包装 ø330mm 纸带包装 ø178mm 特殊包装 ø330mm 特殊包装 散装袋包装 散装盒包装 散装浅盘包装
u静电容量 以pF为单位,用3个数字或文字来表示。头2个字表示有效数字,第3个 数字则表示有效数字后的0的个数。有小数点时以 "R" 为表示小数 点,此时3个数字都是有效数字。 Ex.) 代号 R50 1R0 100 103 静电容量 0.5pF 1.0pF 10pF 10000pF

B C D G H J K S W iFeatures Code Features Standard Type High-Q/ Low DC Resistance

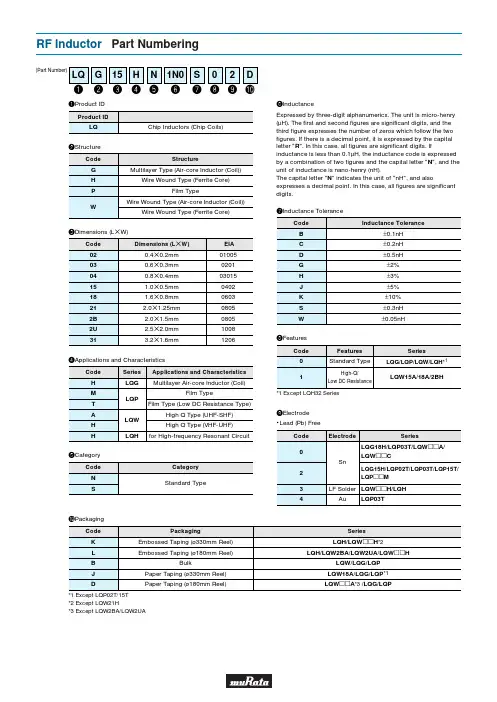

Series LQG/LQP/LQW/LQH*1 LQW15A/18A/2BH
rApplications and Characteristics Code H M T A H H tCategory Code N S Category Standard Type Series LQG LQP LQW LQH Applications and Characteristics Multilayer Air-core Inductor (Coil) Film Type Film Type (Low DC Resistance Type) High Q Type (UHF-SHF) High Q Type (VHF-UHF) for High-frequency Resonant Circuit
RF Inductor Part Numbering
(Part Number)
LQ q
G w
15 e
H
N
1N0 y
S
0
2
D
yInductance Expressed by three-digit alphanumerics. The unit is micro-henry (µH). The first and second figures are significant digits, and the third figure expresses the number of zeros which follow the two figures. If there is a decimal point, it is expressed by the capital letter "R". In this case, all figures are significant digits. If inductance is less than 0.1µH, the inductance code is expressed by a combination of two figures and the capital letter "N", and the unit of inductance is nano-henry (nH). The capital letter "N" indicates the unit of "nH", and also expresses a decimal point. In this case, all figures are significant digits. uInductance Tolerance Code Inductance Tolerance ±0.1nH ±0.2nH ±0.5nH ±2% ±3% ±5% ±10% ±0.3nH ±0.05nH

GCM1885C1H101JA16D
村田排容：在一个介质体内由多个电容元件组合而成的独石电容器，特点：小型且大电容量与单个电容元件相比可获得更大的静电电容量，可实现高密度贴装，从而能缩小贴装面积和节约贴装成本
GNM314R71E104MA11D
GNM314R71C104MA01L
GNM2145C1H221KD01D
LLL317R71H473MA01L
LLL215R71A154MA11L
LLL185R71C473MA01L
LLL317R71H223MA01L
LLL315R71E473MA11L
LLL216R71H223MA01L
LLL31MR70J475MA01L
LLL315R71C224MA11L
GJM0336C1E180JB01D
GJM1555C1HR20BB01D
GJM1555C1H9R8WB01D
GJM1555C1H6R1BB01D
GJM1555C1H110GB01D
GJM0335C1ER50BB01D
GJM1555C1H1R6WB01D
GJM1555C1HR80WB01D
MA292R0CAN
MA29100JAN
MA29150JAN
MA297R5CAN
MA29820JAN
MA298R2CAN
MA29270JAN
MA29220JAN
MA291R5CAN
MA291R0CAN
MA29560JAN
MA29102JAN
MA19330JAN
村田低ESR电容器：ESR是Equivalent Series Resistance的缩写，即“等效串联电阻”。理想的电容自身不会有任何能量损失，但实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗。这个损耗在外部，表现为就像一个电阻跟电容串联在一起，所以就称为“等效串联电阻”。有的电容还会标出ESR值（等效串联电阻），ESR越低，损耗越小，输出电流就越大，电容器的品质越高

MURATA 电容知识 (2009-10-26 09:46)分类： 产品资料品名表示法片状独石陶瓷电容器（品名）GR M 18 8 R7 1C 225 K E15 DGRM————表示镀锡电极品（普通贴片陶瓷电容）常用的村田电容就是GRM普通贴片陶瓷电容与GNM普通贴片排容。

18 ————表示尺寸（长*宽）（1.6*0.8mm)国内通用尺寸表示是(长*宽)1.6*0.8mm（单位为mm）.国际上通用尺寸表示是用英寸0603(单位为inch)，村田的常用代码有03,15,18,21,31,32,42,43,55等,具体的对应值如下: 03----0.6*0.3mm----0201 15----1.0*0.5mm----0402 18----1.6*0.8mm----060321----2.0*1.25mm----0805 31----3.2*1.6mm----1206 32----3.2*1.5mm----121042----4.5*2.0mm----1808 43----4.5*3.2mm----1812 55----5.7*5.0mm----22208 ———— 表示厚度（T） (0.8mm)常用厚度村田代码有5,6,8,9,B,C,E等,具体的对应值如下:5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E----2.5mmR7 ————表示材质（X7R）常用材质村田代码有5C，R6，R7，F5等，具体的对应值如下：5C----COG/NPO/CH R6----X5R R7----X7R F5-----Y5V5C工作温度是-55度——+125度，温度系数是0+-30ppm/度；R6工作温度是-55度——+85度，温度系数是+-15%；R7工作温度是-55度——+125度，温度系数是+-15%；F5工作温度是-30度——+85度。

电容器型号电容器型号命名规则电容的型号命名：1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。

第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2）电容的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。

（2）文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。

（3）色标法：和电阻的表示方法相同，单位一般为pF。

小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V 10V 16V 25V 32V 40V 50V 63V（4）进口电容器的标志方法：进口电容器一般有6项组成。

第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。

第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差1 A 金+100 R 黄-2202 B 灰+30 S 绿-3303 C 黑0 T 蓝-4704 G ±30 U 紫-7505 H 棕-30 ±60 V -10006 J ±120 W -15007 K ±250 X -22008 L 红-80 ±500 Y -33009 M ±1000 Z -470010 N ±2500 SL +350~-100011 P 橙-150 YN -800~-5800备注：温度系数的单位10e -6/℃；允许偏差是% 。

电容的型号命名：1、各国电容器的型号命名很不统一,国产电容器的命名由四部分组成：第一部分：用字母表示名称,电容器为C;第二部分：用字母表示材料;第三部分：用数字表示分类;第四部分：用数字表示序号;2、电容的标志方法：1直标法：用字母和数字把型号、规格直接标在外壳上;2文字符号法：用数字、文字符号有规律的组合来表示容量;文字符号表示其电容量的单位：P、N、u、m、F等;和电阻的表示方法相同;标称允许偏差也和电阻的表示方法相同;小于10pF的电容,其允许偏差用字母代替：B——±,C——±,D——±,F——±1pF;3色标法：和电阻的表示方法相同,单位一般为pF;小型电解电容器的耐压也有用色标法的,位置靠近正极引出线的根部,所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V 10V 16V 25V 32V 40V 50V 63V4进口电容器的标志方法：进口电容器一般有6项组成;第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系;第三项：温度补偿型电容器的温度特性,有用字母的,也有用颜色的,其意义如下表所示：序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差1 A 金+100 R 黄-2202 B 灰+30 S 绿-3303 C 黑0 T 蓝-4704 G ±30 U 紫-7505 H 棕-30 ±60 V -10006 J ±120 W -15007 K ±250 X -22008 L 红-80 ±500 Y -33009 M ±1000 Z -470010 N ±2500 SL +350~-100011 P 橙-150 YN -800~-5800备注：温度系数的单位10e -6/℃；允许偏差是% ;第四项：用数字和字母表示耐压,字母代表有效数值,数字代表被乘数的10的幂;第五项：标称容量,用三位数字表示,前两位为有效数值,第三为是10的幂;当有小数时,用R或P表示;普通电容器的单位是pF,电解电容器的单位是uF;第六项：允许偏差;用一个字母表示,意义和国产电容器的相同;也有用色标法的,意义和国产电容器的标志方法相同;3、电容的主要特性参数：1 容量与误差：实际电容量和标称电容量允许的最大偏差范围;一般分为3级：I级±5%,II级±10%,III级±20%;在有些情况下,还有0级,误差为±20%;精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级;常用的电容器其精度等级和电阻器的表示方法相同;用字母表示：D——005级——±%；F——01级——±1%；G——02级——±2%；J——I级——±5%；K——II级——±10%；M——III级——±20%;2 额定工作电压：电容器在电路中能够长期稳定、可靠工作,所承受的最大直流电压,又称耐压;对于结构、介质、容量相同的器件,耐压越高,体积越大;3温度系数：在一定温度范围内,温度每变化1℃,电容量的相对变化值;温度系数越小越好;4绝缘电阻：用来表明漏电大小的;一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆;电解电容的绝缘电阻一般较小;相对而言,绝缘电阻越大越好,漏电也小;5损耗：在电场的作用下,电容器在单位时间内发热而消耗的能量;这些损耗主要来自介质损耗和金属损耗;通常用损耗角正切值来表示;6 频率特性：电容器的电参数随电场频率而变化的性质;在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小;损耗也随频率的升高而增加;另外,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能;所有这些,使得电容器的使用频率受到限制;不同品种的电容器,最高使用频率不同;小型云母电容器在250MHZ以内；圆片型瓷介电容器为300MHZ；圆管型瓷介电容器为200MHZ；圆盘型瓷介可达3000MHZ；小型纸介电容器为80MHZ；中型纸介电容器只有8MHZ;2、电容品种聚酯涤纶电容CL符号：电容量：40p--4u额定电压：63--630V主要特点：小体积,大容量,耐热耐湿,稳定性差应用：对稳定性和损耗要求不高的低频电路名称：聚苯乙烯电容CB符号：电容量：10p--1u额定电压：100V--30KV主要特点：稳定,低损耗,体积较大应用：对稳定性和损耗要求较高的电路名称：聚丙烯电容CBB符号：电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小,稳定性略差应用：代替大部分聚苯或云母电容,用于要求较高的电路名称：云母电容CY符号：电容量：10p--0;1u额定电压：100V--7kV主要特点：高稳定性,高可靠性,温度系数小应用：高频振荡,脉冲等要求较高的电路名称：高频瓷介电容CC符号：电容量：1--6800p额定电压：63--500V主要特点：高频损耗小,稳定性好应用：高频电路名称：低频瓷介电容CT符号：电容量：10p--4;7u额定电压：50V--100V主要特点：体积小,价廉,损耗大,稳定性差应用：要求不高的低频电路名称：玻璃釉电容CI符号：电容量：10p--0;1u额定电压：63--400V主要特点：稳定性较好,损耗小,耐高温200度应用：脉冲、耦合、旁路等电路名称：铝电解电容符号：电容量：0;47--10000u额定电压：6;3--450V主要特点：体积小,容量大,损耗大,漏电大应用：电源滤波,低频耦合,去耦,旁路等名称：但电解电容CA铌电解电容CN 符号：电容量：0;1--1000u额定电压：6;3--125V主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容名称：空气介质可变电容器符号：可变电容量：100--1500p主要特点：损耗小,效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器,广播电视设备等名称：薄膜介质可变电容器符号：可变电容量：15--550p主要特点：体积小,重量轻；损耗比空气介质的大应用：通讯,广播接收机等名称：薄膜介质微调电容器符号：可变电容量：1--29p主要特点：损耗较大,体积小应用：收录机,电子仪器等电路作电路补偿名称：陶瓷介质微调电容器符号：可变电容量：0;3--22p主要特点：损耗较小,体积较小应用：精密调谐的高频振荡回路独石电容最大的缺点是温度系数很高,做振荡器的稳漂让人受不了,我们做的一个555振荡器,电容刚好在7805旁边,开机后,用示波器看频率,眼看着就慢慢变化,后来换成涤纶电容就好多了.独石电容的特点：电容量大、体积小、可靠性高、电容量稳定,耐高温耐湿性好等;应用范围：广泛应用于电子精密仪器;各种小型电子设备作谐振、耦合、滤波、旁路;容量范围：耐压：二倍额定电压;里面说独石又叫多层瓷介电容,分两种类型,1型性能挺好,但容量小,一般小于0;2U,另一种叫II型,容量大,但性能一般;就温漂而言：独石为正温糸数+130左右,CBB为负温系数-230,用适当比例并联使用,可使温漂降到很小;就价格而言：钽,铌电容最贵,独石,CBB较便宜,瓷片最低,但有种高频零温漂黑点瓷片稍贵.云母电容Q 值较高,也稍贵;①铝电解电容与钽电解电容铝电解电容的容体比较大,串联电阻较大,感抗较大,对温度敏感;它适用于温度变化不大、工作频率不高不高于25kHz的场合,可用于低频滤波;铝电解电容具有极性,安装时必须保证正确的极性,否则有爆炸的危险;与铝电解电容相比,钽电解电容在串联电阻、感抗、对温度的稳定性等方面都有明显的优势;但是,它的工作电压较低;②纸介电容和聚酯薄膜电容其容体比较小,串联电阻小,感抗值较大;它适用于电容量不大、工作频率不高如1MHz以下的场合,可用于低频滤波和旁路;使用管型纸介电容器或聚酯薄膜电容器时,可把其外壳与参考地相连,以使其外壳能起到屏蔽的作用而减少电场耦合的影响;③云母和陶瓷电容其容体比很小,串联电阻小,电感值小,频率/容量特性稳定;它适用于电容量小、工作频率高频率可达500MHz的场合,用于高频滤波、旁路、去耦;但这类电容承受瞬态高压脉冲能力较弱,因此不能将它随便跨接在低阻电源线上,除非是特殊设计的;④聚苯乙烯电容器其串联电阻小,电感值小,电容量相对时间、温度、电压很稳定;它适用于要求②纸介电容和聚酯薄膜电容其容体比较小,串联电阻小,感抗值较大;它适用于电容量不大、工作频率不高如1MHz以下的场合,可用于低频滤波和旁路;使用管型纸介电容器或聚酯薄膜电容器时,可把其外壳与参考地相连,以使其外壳能起到屏蔽的作用而减少电场耦合的影响;③云母和陶瓷电容其容体比很小,串联电阻小,电感值小,频率/容量特性稳定;它适用于电容量小、工作频率高频率可达500MHz的场合,用于高频滤波、旁路、去耦;但这类电容承受瞬态高压脉冲能力较弱,因此不能将它随便跨接在低阻电源线上,除非是特殊设计的;④聚苯乙烯电容器其串联电阻小,电感值小,电容量相对时间、温度、电压很稳定;它适用于要求频。

电容的型号命名：capacitance1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。

第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2）电容的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。

（2）文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。

（3）色标法：和电阻的表示方法相同，单位一般为pF。

小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V6.3V10V16V25V32V40V50V63V（4）进口电容器的标志方法：进口电容器一般有6项组成。

第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。

第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差1A金+100R黄-2202B灰+30S绿-3303C黑0T蓝-4704G±30U紫-7505H棕-30±60V-10006J±120W-15007K±250X-22008L红-80±500Y-33009M±1000Z-470010N±2500SL+350~-100011P橙-150YN-800~-5800备注：温度系数的单位10e-6/℃；允许偏差是%。

第四项：用数字和字母表示耐压，字母代表有效数值，数字代表被乘数的10的幂。

第五项：标称容量，用三位数字表示，前两位为有效数值，第三为是10的幂。

一、MLCC电容的命名（我以村田的电容为例，其他品牌的大同小异）电容主要由五个主要的参数决定命名尺寸（0201 0402 0603 0805 1206等等）容值（0R5 5R0 100 151 103 104 105 475等等）电压（6.3V 10V 16V 25V 50V 250V 500V 1000V等等）温度特性（C0G X7R X5R Y5V等等）精度（J档5% K档10% Z档20%等等）目前大家对市面上的电容主要仅仅使用尺寸，容值和精度来进行简单的记忆，而其他两个参数一般情况下都是采用最通用的范围（电压一般采用50V，温度特性100pF以内一般为C0G，100pF以上一般为X7R）尺寸容易理解不进行解释了，精度常用的两类（100pF以内一般为J档5% 100pF以上一般为K档10%），主要对容值的命名进行解释：先理解容值的单位：1uF=1000nF(10^3)=1000000pF(10^6)0.5pF的命名==0R5 其中0位置保持不变，R代表小数点，5位置保持不变5pF的命名==5R0 其中5位置保持不变，R代表小数点，0位置不变（因为5可以认为是5.0）10pF的命名==100其中10位置保持不变，最后一个0代表的是10后面的0的个数是0150pF的命名==151 其中15位置保持不变，最后一个1代表的是15后面的0的个数是10.01uF=10nF=10000pF 命名为103 其中10位置保持不变，最后一个3代表的10后面0的个数是30.1uF=100nF=100000pF 命名为104其中10位置保持不变，最后一个4代表的10后面0的个数是41uF=1000nF=1000000pF 命名为105其中10位置保持不变，最后一个5代表的10后面0的个数是54.7uF=4700nF=4700000pF 命名为475 其中47位置保持不变，最后一个5代表47后面0的个数是5乾坤目前使用最多的几种电容C0603-104K就是0603尺寸0.1uF K档精度10%C0603-101J就是0603尺寸100pF J档精度5%当然有的时候也会混在一起比如：C0603-100P 实际上就是0603尺寸100pF J 档精度5%C0603-104Z就是0603尺寸0.1uF Z档精度20%（通常Z档的精度一般对应的温度特性都是Y5V就是F5，后面村田处于成本和策略销售的考虑将会逐渐淘汰Y5V而使用X5R替代，）C0603-102K就是0603尺寸1000pF K档精度10%其他的在实践中慢慢理解就可以了。

陶瓷贴片电容陶瓷贴片电容、、贴片电感贴片电感、、片式磁珠 muRuta 村田命名规则与基本知识一、村田陶瓷贴片电容知识品名表示法如下： 片状独石陶瓷电容器GRM 18 8 R7 1C 225 K E15 D GRM——表示镀锡电极：普通贴片陶瓷电容常用的村田电容就是GRM 普通贴片陶瓷电容与GNM 普通贴片排容。

18——表示尺寸（长*宽）：1.6*0.8mm国内通用尺寸表示是（长*宽）1.6*0.8mm （单位为mm ）。

国际上通用尺寸表示是用英寸0603（单位为inch ），村田的常用代码有03、15、18、21、31、32、42、43、55等，具体的对应值如下：03----0.6*0.3mm----0201 15----1.0*0.5mm----0402 18----1.6*0.8mm----0603 21----2.0*1.25mm----0805 31----3.2*1.6mm----1206 32----3.2*1.5mm----1210 42----4.5*2.0mm----1808 43----4.5*3.2mm----1812 55----5.7*5.0mm----22208 —— 表示厚度（T ）：0.8mm 常用厚度村田代码有5、6、8、9、B 、C 、E 等，具体的对应值如下：5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E ----2.5mmR7 ——表示材质：X7R常用材质村田代码有5C 、R6、R7、F5等，具体的对应值如下： 5C----COG/NPO/CH R6----X5R R7----X7R F5-----Y5V5C 工作温度是-55度—+125度，温度系数是0+-30ppm/度； R6工作温度是-55度—+85度，温度系数是+-15%； R7工作温度是-55度—+125度，温度系数是+-15%； F5工作温度是-30度—+85度，温度系数是+22 -82%100pf 以下小容值的一般采用5C 材质，100PF—1uf 的一般采用R7材质，1uf 以上一般采用R6材质，精度要求不高的一般采用F5材质。
