贴片电阻、电容的命名及尺寸

贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。

英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。

我们常说的0805封装就是指英制代码。

实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。

一、封装、尺寸规格对应关系
如下表：
二、封装额定功率和工作电压
常规的贴片电阻额定功率及最大工作电压如下表所示：
三、关于封装和额定功率补充
关于电容封装，除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。

有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。

电阻功率设计上应该按照70%额定功率降额使用，如果环境温度太高超过70度以上，还应该再次降额使用，具体需根据该产品的温度曲线确定。

PCB设计中封装库的使用，对于这些主流的电阻封装，都是有现成库可以调用的，包括RAD类型，如果如要设计自己的封装库，那么就可以按照1mil=0.001英寸，1英寸=2.54cm 换算关系设计，（1英寸=1000mil）对于外圈的丝印不要设计的太松散，否则实际使用很容易跟其他丝印重叠。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

SMT贴片电子元器件封装尺寸汇总贴片电子元器件是一种常见的表面安装技术（SMT）组装之外，广泛应用于各种电子产品中。

贴片电子元器件封装尺寸的选择对于组装和排布电路板具有重要的影响。

在这篇文章中，我们将汇总常见的贴片电子元件封装尺寸，并对其应用领域和特点进行简要介绍。

1.贴片电阻（0805、0603、0402、0201等）：贴片电阻是最常见的贴片电子元件之一，尺寸包括0805（2.0mm x1.25mm）、0603（1.6mm x 0.8mm）、0402（1.0mm x 0.5mm）和0201（0.6mm x 0.3mm）等等。

较大尺寸的贴片电阻通常用于电源线路和信号线路，较小尺寸的贴片电阻适用于高密度电子产品。

2.贴片电容（0805、0603、0402、0201等）：贴片电容与贴片电阻类似，尺寸也包括0805、0603、0402和0201等等。

贴片电容主要用于储存和释放电荷，广泛应用于电源滤波、信号耦合和信号处理等电路。

3.贴片二极管（SOD-323、SOD-523等）：贴片二极管是一种小尺寸的电子元件，尺寸包括SOD-323（1.8mm x 1.25mm）和SOD-523（1.0mm x 0.6mm）等等。

它们通常用于电路的整流、保护和信号处理等方面。

4.贴片三极管（SOT-23、SOT-323等）：贴片三极管是一种常用的功率放大器，尺寸包括SOT-23（3.0mm x1.78mm）和SOT-323（1.3mm x 1.0mm）等等。

它们通常用于音频放大、电源管理和电压调节等应用中。

5.贴片集成电路（SOT-23、SOT-363、QFN等）：贴片集成电路是封装了多个功能的电子组件，尺寸和引脚布局因不同的集成电路类型而异。

常见的尺寸包括SOT-23、SOT-363和QFN等等。

它们广泛应用于数据处理、通信系统、嵌入式系统和功率管理等领域。

6.贴片场效应管（SOT-23、SOT-223、QFN等）：贴片场效应管是一种广泛应用于功率开关、电源管理和放大器等应用的电子元件，尺寸包括SOT-23、SOT-223和QFN等等。

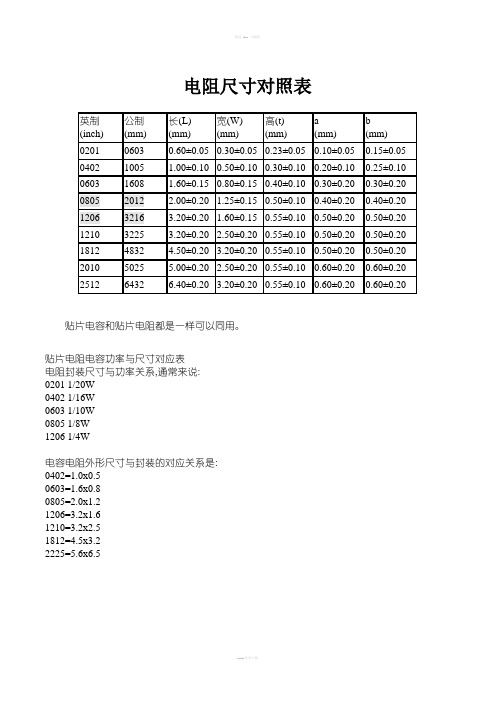

电阻尺寸对照表贴片电容和贴片电阻都是一样可以同用。

贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装。

400mil=10mm1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列，AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4(表明两焊点间距离400mil)电阻排 RESPACK3、RESPACK4 DIP16滑线变阻器 POT1、POT2 VR1－VR52无极性电容：cap;封装属性为RAD-0.1到rad-0.43电解电容：electroi;封装属性为rb.2/.4（表明引脚间距离为200mil;元件直径为400mil）到rb.5/1.0瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.64电位器：pot1,pot2；封装属性为vr-1到vr-55 二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)6三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管) To-92A,TO-92B小功率塑封三极管；to-126,中功率塑封三极管7电源稳压块有78和79系列；78系列如7805，7812，7820等，79系列有7905，7912，7920等常见的封装属性有to126h和to126v稳压管 DIODE SCHOTTKY DIODE0.48整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）9二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4(管脚间距离400mil)，发光二极管 LED SIP2或DIODE0.4 光敏二极管 PHOTO DIODE0.710石英晶体振荡器 XTAL111光电耦合器 OPTOISO1 DIP4 光电耦合器 OPTOISO2 BNC 晶闸管 SCR TO-4612 整流桥 BRIDGE1、BRIDGE2 FLY413 74系列集成块 74* DIP4-－DIP64(数字为不连续偶数)14 双列直插元件 DIP4-－DIP64(数字为不连续偶数)15 555定时器 555 DIP816 熔断器 FUSE1、FUSE2 FUSE17 单排多针插座 CON1—CON50（不连续） SIP2—SIP20（不连续）18 双列接插式PIN连接器（双排） 16PIN—50PIN（不连续） IDC16—IDC50（不连续）单列：SIP194端电源单列插头 HEADER4 POWER4 双列插头HEADER8×2 IDC1620D型连接器 DB9、DB15、D25、D37 DB9、DB15、D25、D3721变压器 TRANS* 封装在Transformers.lib库中22继电器 RELAY-* DIP*、SIP*等23单刀单掷开关 SW-SPST RAD*24按钮 SW-PB DIP425电池 BATTERY RAD0.426电铃 BELL RAD0.427扬声器 SPEAKER RAD0.328 串口 DBxxx xxx表示针数29 场效应管、MOS管 JFET、 MOSFET 可以用跟三极管一样的封装30 贴片电阻、贴片电容 0402、0603等封装尺寸与功率有关，通常0201<—>1/20W ；0402<—> 1/16W ；0603<—> 1/10W；0805 <—>1/8W ；1206 <—>1/4W电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W1210 1/31812 1/22010 3/42512 1电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5普通线性电感、色环电感与电阻电容的封装都有一样的表示，贴片用尺寸表示如0603、0805、0402、1206等（贴片电感封装）。

贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 20** 1/81206 3216 1/41210 3225 1/31812 4832 1/220** 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、20**是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度； W（Width）：宽度； inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名： RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

电阻、贴⽚电阻的封装及尺⼨封装电阻的封装电阻的封装常⽤的有：RES1，RES2，RES3，RES4；封装属性为axial系列电阻的PCB封装常⽤的有 电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，⼀般⽤AXIAL0.4贴⽚电阻的封装 0603表⽰的是封装尺⼨与具体阻值没有关系，但封装尺⼨与功率有关通常来说如下： 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W电容电阻外形尺⼨与封装的对应关系是： 0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm 2225=5.6mmx6.5mm 零件封装是指实际零件焊接到电路板时所指⽰的外观和焊点的位置。

是纯粹的空间概念因此不同的元件可共⽤同⼀零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较⼤，电路板必须钻孔才能安置元件，完成钻孔后，插⼊元件，再过锡炉或喷锡（也可⼿焊），成本较⾼，较新的设计都是采⽤体积⼩的表⾯贴⽚式元件（SMD）这种元件不必钻孔，⽤钢膜将半熔状锡膏倒⼊电路板，再把SMD元件放上，即可焊接在电路板上了。

关于零件封装我们在前⾯说过，除了DEVICE。

LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明⼀下： 晶体管是我们常⽤的的元件之⼀，在DEVICE。

LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳⼦的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，⽽学⽤的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。
