电阻电容型号命名规则
电阻和电容的型号命名规则如下：
电阻型号命名规则：
1. 由字母和数字组成，一般以字母R开头，表示电阻。
2. 第一个数字表示有效数字，第二个数字表示数量级，后面的字母表示精度和温度系数等。
3. 精度一般用F表示1%，G表示2%，H表示3%，J表示5%。
4. 温度系数一般用P表示±100ppm/℃，R表示±200ppm/℃，S表示±50ppm/℃，T表示±25ppm/℃。
例如：R100表示100欧姆电阻，1%精度；R10K表示10千欧姆电阻，5%精度；R1M表示1兆欧姆电阻，±100ppm/℃温度系数。
电容型号命名规则：
1. 由字母和数字组成，一般以字母C开头，表示电容。
2. 第一个数字表示有效数字，第二个数字表示数量级，后面的字母表示电压、精度和温度系数等。
3. 电压一般用V表示电压值，例如：C10V表示10伏电容。
4. 精度一般用F表示±1%，G表示±2%，J表示±5%。
5. 温度系数一般用N表示-750ppm/℃，P表示±100ppm/℃，R表示±200ppm/℃，S表示±50ppm/℃，T表示±25ppm/℃。
例如：C100pF表示100皮法电容，±5%精度；C10uF表示10微法电容，±10%精度；C1uF25V表示1微法电容，25伏电压。
常用电子元器件型号命名法与主要技术参数电子元器件是电子产品中非常重要的一部分，为了便于识别和使用，每种电子元器件都有相应的型号和技术参数。
本文将介绍常用电子元器件的命名法和主要技术参数，以帮助读者更好地了解电子元器件。
1. 电阻器电阻器通常用来限制电路中的电流，并改变电压和功率。
电阻器的命名法为“R+数字”，数字表示电阻值。
例如，R100表示100欧姆的电阻器。
电阻器的主要技术参数有：电阻值：电阻器的电阻值越大，电路中的电流越小。
功率：功率越大，电阻器发热越多。
精度：电阻器的精度越高，电路中的电流越精确。
温度系数：温度系数可以影响电阻器的电阻值。
2. 电容器电容器通常用来存储能量或阻止电流。
电容器的命名法为“C+数字”，数字表示电容值。
例如，C1μF表示1微法的电容器。
电容器的主要技术参数有：电容值：电容值越大，电容器可以存储的电力越大。
电压：电容器的电压越高，它可以承受的电力也越高。
电容器类型：电容器根据构造材料的不同，分为有机电容器和无机电容器。
3. 二极管二极管通常用来控制电流的方向。
二极管的命名法为“D+数字”，数字表示型号。
例如，D1N4148表示1N4148型号的二极管。
二极管的主要技术参数有：正向工作电压：正向工作电压是二极管正向工作时的最大电压。
反向击穿电压：反向击穿电压是二极管能承受的最大反向电压。
反向电流：反向电流是二极管反向工作时的电流。
4. 晶体管晶体管通常用来放大电流和控制电路。
晶体管的命名法为“Q+数字”，数字表示型号。
例如，Q2N3904表示2N3904型号的晶体管。
晶体管的主要技术参数有：最大工作电压：最大工作电压代表晶体管工作的最大电压。
最大功率：最大功率代表晶体管可以承受的最大功率。
放大系数：放大系数代表晶体管从输入信号到输出信号的增益。
5. 电感器电感器通常用来阻止电路中的交流电流。
电感器的命名法为“L+数字”，数字表示型号。
例如，L100表示100微亨的电感器。
一、常用元器件的型号命名方法1.电阻器、电容器、电位器型号命名方法根据国家标准GB2470-81《电子设备用电阻器、电容器型号命名方法》的规定¸电阻器、电容器产品型号一般由以下四部份组成:(1)第一部份用一字母表示产品的主称(2)第二部份用字母表示产品的材料(电阻的导电材料¸电容器的介质材料)(3)第三部份一般用数字表示分类¸个别类型用字母表示(4)第四部份用数字表示序号¸以区分外形尺寸和性能指针(5)举例R J 7 1 型精密金属膜电阻器 C C G 1 型瓶形高功率瓷介电容器1) 2) 3) 4) 1) 2) 3) 4)注: 1)为主称2)为材料3)为分类4)为序号2.敏感电阻器型号命名方法根据标准SJ1150-82《敏感组件型号命名方法》的规定¸热敏电阻器、光敏电阻器、压敏电阻器、湿敏电阻器、磁敏电阻器、力敏电阻器和气敏电阻器¸这些敏感电阻器的产品型号按下面所述的方法命名。
产品型号由下列四部份组成:第一部份: 主称(用字母表示)第二部份: 类别(用字母表示)第三部份: 用途和特征(用字母或数字表示)第四部份: 序号(用数字表示)第五部份：应用举例M F 4 1 A 普通旁热式负温度系数热敏电阻器1) 2) 3) 4) 区别代号注: 1)为主称2)为材料3)为分类4)为序号3.电感器型号命名方法这里介绍的是一些习惯上使用的命名方法¸仅供参考●电感线圈的型号命名方法电感线圈的字母组成的型号、代号及其意义如下:第一部份: 主称¸用字母表示(其中L表示线圈¸ZL表示高频或低频阻流圈)第二部份: 特征¸用字母表示(其中G表示高频)第三部份: 型式¸用字母表示(其中X表示小型)第四部份: 区别代号¸用字母表示●变压器型号的命名方法它由三部份组成:第一部份: 主称¸用字母表示第二部份: 功率¸用数字表示¸计量单位用VA或W标志¸但RB型变压器除外第三部份: 序号¸用数字表示例如: DB-60-2 表示为60VA电源变压器一、 固定电阻器、电容器的标志方法1. 直标法是指在阻容组件表面直接标出它的主要参数和技术性能的一种标志方法。
电子元器件编号规则1.二极管和晶体管编号规则：二极管和晶体管通常使用美国电子工程师协会（EIA）的规则进行编号。
这些规则使用字母和数字来表示不同的参数和特性，如器件类型、封装、极性等。
其中一些常见的编号规则包括：-封装类型：DO表示二极管，TO表示晶体管。
-极性：N表示NPN型晶体管，P表示PNP型晶体管。
-功率：常用的一些数字代表电流和功率的大小。
-特殊类型：如Z表示稳压二极管，LED表示发光二极管等。
2.集成电路（IC）编号规则：集成电路通常使用不同的编号系统，包括美国军事标准（MIL-STD）、电子工业联盟（EIAJ）、国际电工委员会（IEC）和制造商自定义的编号系统。
这些编号系统通常包含以下内容：-器件类型：如数字集成电路（IC）、模拟集成电路（IC）、混合集成电路（HMIC）等。
-功能：通常使用数字或字母来表示不同的功能模块。
-封装类型：常见的封装类型包括DIP、SMD、BGA等。
3.电阻、电容和电感编号规则：电阻、电容和电感通常使用基于物理量的编号规则，如阻值、容值和电感值。
这些数值通常用标准单位表示，如欧姆（Ω）、法拉（F）、亨利（H）等。
此外，也会使用一些字母和数字来表示其他特性，如封装类型、公差、工作温度等。
4.硅控整流器（SCR）和双向可控硅（TRIAC）编号规则：SCR和TRIAC是一种特殊的功率半导体器件，其编号规则通常与二极管和晶体管类似，但会根据其特殊的功率和控制特性进行特殊说明。
5.传感器编号规则：传感器的编号规则通常包括设备类型、测量参数、输出类型等信息。
这些编号规则根据不同的传感器类型和制造商可能有所不同。
需要注意的是，虽然有一些常见的编号规则，但由于不同的制造商和行业可能会有不同的命名习惯和编号规则，因此在实际应用中还需参考具体的数据手册或制造商提供的规范。
此外，部分编号规则也可能会因为技术的进步和行业的发展而有所调整和增加。
因此，保持对最新编号规则的学习和掌握对于工程师和从业人员来说是非常重要的。
电阻及敏感元器件的命名规则一、固定电阻器型号命名方法执行标准：GB/T 2470-1995 电子设备用固定电阻器、固定电容器型号命名方法产品型号由以下四部分组成：第一部分：主称，用字母R表示；第二部分：材料，一般用一个字母表示，见表1；第三部分：特征，一般用一个数字或字母表示，见表2；第四部分：序号，一般用数字表示。
注：1 对材料、特征相同，仅尺寸和性能指标略有差别但基本上不影响互换性的产品可以给同一序号。
2 对材料、特征相同，仅尺寸和性能指标有所差别已明显影响互换性时（该差别并非本质的，而属于在技术标准上进行统一的问题），仍给同一序号，但在序号后面用一字母作为区别代号。
此时该字母作为该型号的组成部分。
但是统一该产品技术标准时，应取消区别代号。
注：在执行标准的基础上，参考网络作了相应的完善二、电位器型号命名方法执行标准：SJ/T 10503-94 电子设备用电位器型号命名方法产品型号由以下四部分组成：第一部分：主称，用字母W表示；第二部分：材料，用一个字母表示，见表3；第三部分：类别，用一个字母表示，见表4；第四部分：序号，用阿拉伯数字表示。
其它代号：对规定失效率等级的电位器，应在类别代号与序号之间加“K”三、敏感元器件型号命名方法执行标准：SJ/T 11167-1998 敏感元器件及传感器型号命名方法产品型号由以下四部分组成：第一部分：主称，用字母M表示；第二部分：类别或材料，用字母或数字表示；第三部分：特征，用字母或数字表示；第四部分：序号和区别代号，用数字加字母表示。
1、热敏电阻器（1）正温度系数热敏电阻器（PTC）正温度系数热敏电阻器型号组成部分的符号及其含义见表5（2）负温度系数热敏电阻器（NTC）正温度系数热敏电阻器型号组成部分的符号及其含义见表6旧标准中热敏电阻器的型号命名方法，见表72、压敏电阻器压敏电阻器型号组成部分的符号及其含义见表8序号和区别代号：如常用的14K6813、湿敏元件湿敏元件型号组成部分的符号及其含义见表94、光敏元件光敏元件型号组成部分的符号及其含义见表105、气敏元件气敏元件型号组成部分的符号及其含义见表116、力敏元件力敏元件型号组成部分的符号及其含义见表127、磁敏元件磁敏元件型号组成部分的符号及其含义见表13. .。
常用电子元器件型号命名法一．电阻器1．电阻器型号命名方法示例：(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示1.5Ω，2K7表示2.7kΩ，例如：RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。
(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。
色标电阻（色环电阻）器可分为三环、四环、五环三种标法。
其含义如图1和图2所示。
标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数允许误差图1 两位有效数字阻值的色环表示法三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。
例如，色环为棕黑红，表示10⨯102＝1.0kΩ±20%的电阻器。
四色环电阻器的色环表示标称值（二位有效数字）及精度。
例如，色环为棕绿橙金表示15⨯103＝15kΩ±5%的电阻器。
五色环电阻器的色环表示标称值（三位有效数字）及精度。
例如，色环为红紫绿黄棕表示275⨯104＝2.75MΩ±1%的电阻器。
一般四色环和五色环电阻器表示允许误差的色环的特点是该环离其它环的距离较远。
较标准的表示应是表示允许误差的色环的宽度是其它色环的（1.5~2）倍。
有些色环电阻器由于厂家生产不规范，无法用上面的特征判断，这时只能借助万用表判断。
元器件型号命名规则

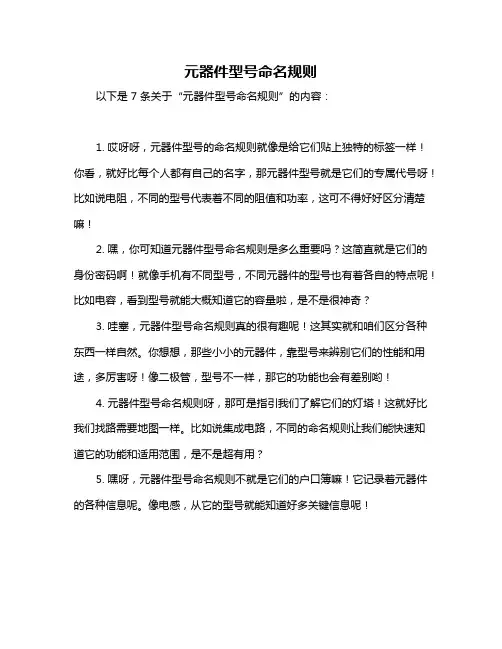

以下是 7 条关于“元器件型号命名规则”的内容：
1. 哎呀呀，元器件型号的命名规则就像是给它们贴上独特的标签一样！你看，就好比每个人都有自己的名字，那元器件型号就是它们的专属代号呀！比如说电阻，不同的型号代表着不同的阻值和功率，这可不得好好区分清楚嘛！
2. 嘿，你可知道元器件型号命名规则是多么重要吗？这简直就是它们的身份密码啊！就像手机有不同型号，不同元器件的型号也有着各自的特点呢！比如电容，看到型号就能大概知道它的容量啦，是不是很神奇？
3. 哇塞，元器件型号命名规则真的很有趣呢！这其实就和咱们区分各种东西一样自然。
你想想，那些小小的元器件，靠型号来辨别它们的性能和用途，多厉害呀！像二极管，型号不一样，那它的功能也会有差别哟！
4. 元器件型号命名规则呀，那可是指引我们了解它们的灯塔！这就好比我们找路需要地图一样。
比如说集成电路，不同的命名规则让我们能快速知道它的功能和适用范围，是不是超有用？
5. 嘿呀，元器件型号命名规则不就是它们的户口簿嘛！它记录着元器件的各种信息呢。
像电感，从它的型号就能知道好多关键信息呢！
6. 哇哦！元器件型号命名规则可是个大学问呢！就像我们有名字来代表自己一样，元器件也是靠型号让人认识的呢。
比如晶振，不同型号的晶振特性也不一样呀！
7. 哎呀，元器件型号命名规则真的绝了呀！这是多么巧妙的设计呀！它能让我们一下子就区分出不同的元器件。
举例说，不同型号的传感器，功能就大不同呢！
我的观点结论就是：元器件型号命名规则是非常重要且有趣的，值得我们好好去了解和掌握呀！。

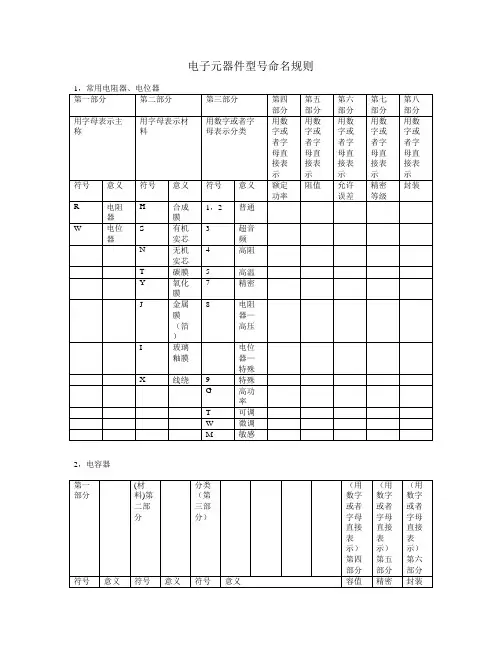

电子元器件型号命名规则2，电容器5，半导体二、三极管一、中国半导体器件型号命名方法半导体器件型号由五部分(场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分)组成。
五个部分的意义分别如下：第一部分：用数字表示半导体器件有效电极数目。
2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。
表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。
表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。
第三部分：用汉语拼音字母表示半导体器件的内型。
P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(f<3MHz,Pc<1W)、G-高频小功率管(f>3MHz,Pc<1W)、D-低频大功率管(f<3MHz,Pc>1W)、A-高频大功率管(f>3MHz,Pc>1W)、T-半导体晶闸管(可控整流器)、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。
第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18表示NPN型硅材料高频三极管。
二、日本半导体分立器件型号命名方法日本生产的半导体分立器件，由五至七部分组成。
通常只用到前五个部分，其各部分的符号意义如下：第一部分：用数字表示器件有效电极数目或类型。
0-光电(即光敏)二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。
第二部分：日本电子工业协会JEIA注册标志。
S-表示已在日本电子工业协会JEIA注册登记的半导体分立器件。
第三部分：用字母表示器件使用材料极性和类型。
常用电子元器件参考资料第一节部分电气图形符号一．电阻器、电容器、电感器和变压器二．半导体管三．其它电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法示例：(1)精密金属膜电阻器R J 7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示1.5Ω，2K7表示2.7kΩ，表５例如：RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。
(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。
色标电阻（色环电阻）器可分为三环、四环、五环三种标法。
其含义如图1和图2所示。

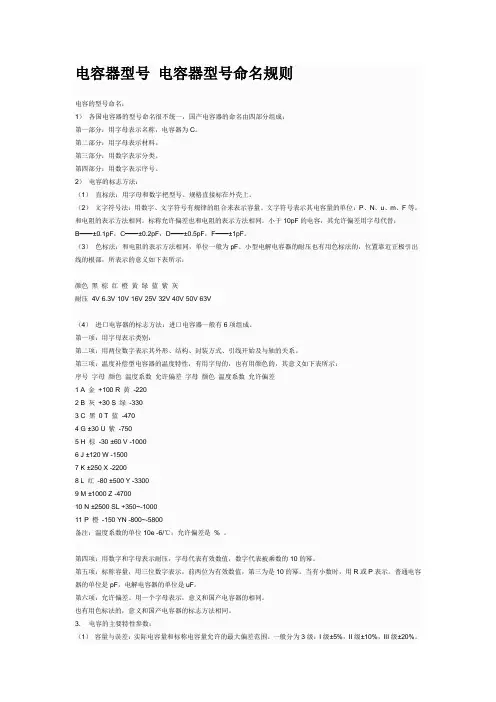

电容器型号电容器型号命名规则电容的型号命名：1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。
