胆机输出变压器制作图解

电子管音响输出变压器设计要点 一:电感量计算: 电感量=负载阻抗/7F 低;这里的 7 为系数,F 低=为最低音频,通常取最小 30HZ.不要期望 20HZ 以下.
2
二:初级绕组匝数:600*初级电感量开平方值; 三:绕组漆包线直径:按照电流密度计算,通常取值 2.5A;或电流值开平方后*0.7;而电流值 取之屏极工作电流值. 四:次级匝数计算:
先计算初级与次级之间的匝数比值:公式 初级阻抗*0.85 系数/次级阻抗)开平方得数即为
匝数比. 将初级绕制匝数/匝数比=次级匝数. 先计算出阻抗比.然后通过阻抗比,才能计算出初级与 次级的匝数比
关于输出变压器的绕制（单端）摘至中国音响论坛 一般业余绕制输出变压器不必过多注重理论参数和公式计算，但有三项指标必须重视：1. 输出变压器阻抗。2.尽量大的电感量。3 尽量小的分布电容。 对于输出变压器阻抗，理论上讲即变压器阻抗必须和功放管内阻一致，这样才能达到该功放 管的最大设计功率，但实际制作胆机时，往往为了最佳音质而舍弃最佳功率，因而一般都取 变压器阻抗远大于胆管内阻。以 805 管为例，本人一般设计变压器时都取其胆内阻的 3－5 倍，因为有如此大的余量，所以只要按原设计者提供的数据绕制，一般都不会有什么问题。 尽量大的电感量和尽量小的分布电容，电感量大则低频好，分布电容小则高频好，但这本身 就是一对矛盾，因为要电感量大则分布电容必然也大，要分布电容小则电感量也必然会小， 如何解决这一对矛盾，既要电感量大，以保持低频好，又要分布电容小以保持好的高频，这 就是我们绕制输出变压器以保证音质的关键所在。如何解决好这一对矛盾呢？下面详细谈谈 个人的制作体会，不对之处请大家讨论。 1.为保证有尽量大的电感量，一定要选择大规格的铁芯，只有大规格铁芯才是大电感量的重 要保证，市售成品机往往低频下潜不深、缺乏弹性、没有冲击力，速度慢的重要因素都在其 为节约成本选用铁芯太小所致，尤其是单端机，因为要流气缝，铁芯规格小了肯定是不行的， 本人用于 10－20W 的小功率单端机的输出牛铁芯决不会小于舌宽 35mm，叠厚不得小于 65mm， 即 35×65 以上。而大功率单端机的输出牛一般都用舌宽 41mm，叠厚 75mm，也就是 41×75 以上，以保证该输出牛有足够的电感量，从而保证低频有很好的下潜，弹性和速度。

胆机电源变压器绕制数据舌宽32 叠厚50 250—0—250 0。

2A 6。

3 V 2A X 2 5V 2A 初级220V/0.55/572T，次级高压 0.31/1350T在675T中心抽头，6.3V 2A 1.0线17T 2组，5V 2A 1.0线14 T1组舌宽32 叠厚50 285V,250V,0,250V,285V 5V 3A 6.3V 2A 3.15V,0,3.15V 1A 初级0.55/666T，285V*2组用0.29线1796T的中心抽头 250V*2组 1576T的中心抽头6.3V 1.0线20T 5V3A 1.2线16T 3.15V*2 0.72线20T中心抽头舌宽32 叠厚50 280—0—280 0.2A 6.3V 3A X 2 5V 3A 初级0.41/638T，次级高压0.2A0.31绕823T2组，6.3V3A1.23线19T，还有空余窗口面积，可以加绕6.3V3A1组，5V3A1组(1.23/15T)次级280,0,280，0.15A。

6.3V.2A。

6.3,2，1.2A。

5V.3A 初级220V0.59线572T，280V*2用0.23线1528T在764T处中心抽头，6.3V2A用0.82线17T，6.3V1.2用0.77线17T 2组，5V3A1.2线14T舌宽32 叠厚60 300v-0-300v.250mA 5v.3A一组 2.5v.3A二组 6.3v.3A二组初级(1)220V0.49线594T 高压300V*2/0.2A 0.27线1686T中心抽头 5V3A1.2线14T2.5V3A1.2线7T 2组 6.3V3A1.2线18T 2组舌宽32 叠厚60 280—0—280 6。

3V 2A X2 6。

3V 1A 5V 3A初级220V0.71线/440T 高压280V*2/0.31线1176T，在588T处中心抽头6.3V2A1.0线13T*2组 FD422灯丝 6.3V1A0.72线13T 输入级灯丝5V3A1.2线11T 5Z3P灯丝舌宽32 叠厚60 310V-0-310V 0.15A 6.3V 1.5A 6.3V 1.5A 3.15V-0-3.15V 1.2A 5V 3A初级0.55线径477T，高压610V中心抽头0.27线1404T/702T处中心抽头，6.3V1.5A0.88线16T 2组，3.15 V-0- 3.15V0.88线16T中心抽头，5V3A1.2线12T舌宽35 叠厚60 390—0—390 5V 2A X2 5V 3A 10V 2A X2 初级220V0.67线440T，隔离层用0.19线平绕一层尾引出接地，390V高压0.27线1638T在819T 中心抽头，5V2A1.0线11T2组，5V3A1.2线11T 1组，10V2A1.0线21T 2组舌宽35 叠厚50 330—0—330 0。

300B单端胆机的实作简洁至上，只要在推动力足够的前提下，尽量减少放大器的级数，这是笔者制作线路的基本原则。

说到300B，玩电子管的都知道有多种线路，也实作过多种线路。

在制作过多款线路之后，笔者感觉有一款线路无论从实听效果还是线路结构上来说都是非常不错的，因此笔者特地把它写了出来，希望喜爱300B的读者能享受到其中的乐趣。

一．原理简介甲类单端作为一种古老、低效、功耗大的放大器，它依然以其独特而难以抗拒的魅力吸引着无数的音响爱好者。

无论甲类石机还是甲类胆机，笔者对它们均情有独钟。

大家都知道．一个放大器如果它的放大级数太多的话，无论你采取任何一种方式来减少失真，它的失真总的来说绝对要比级数少的要大，而且放大的级数愈多，相移的可能性就越大，通频带就会越窄。

本文所介绍的是一款两级的单端放大器，它就很好地避免了以上的一些情况。

大家都清楚，电压放大级的主要作用就是将音频信号放大到足够的振幅，以达到能够推动末级功率放大的目的，这就需要电压放大级首先应有足够的放大倍数，即能达到整个音频放大器所需要的灵敏度，其次还需要频率特性均匀，以及放大后的信号不失真。

由于五极管具有放大系数大、驱动力较强等特点，因此本机电压放大级就选择了五极管。

由于6J4P的特性曲线、屏压、屏流以及放大系数均较符合做本机的电压放大级，因此笔者选择了6J4P作本机的推动管（图1为6J4P特性曲线图）。

一般来说五极管的失真比三极管要大一些，但是通过正确的设计和必要的措施，无论从实听还是从测试指标上来说，五极管并不逊色于三极管。

功率放大则由300B担任，（具体的电路原理见图2），（图3为300B的特性曲线图）。

Rg1为电压放大级的栅极电阻，Rg2为功率放大级的栅极电阻，这一栅极电阻有两个作用：一是:使下一级的电子管能将栅偏压Eg通过Rg加到栅极上去，即作为Eg的直流通路，同时下一级电子管内电子从阴极流向屏极的过程中，或多或少总有一些电子落到栅极上，Rg就给这些电子一个直流通路，使栅极的电位不至于越来越负从而影响放大器的正常工作，因此栅极电阻又叫栅漏电阻；作用二是:将屏极回路输出的交流信号Rg电阻的取值不宜过大也不宜过小，当该电阻过大时，电子从栅电压送到下一级去。

胆机输出变压器制作图解所以叫烂牛，是因为铁心是采用经挑选的二手旧铁心，全部材料成本撑死不足100元，设备也落后,一台不足30元的手动绕线机,绕制手法也比较原始与传统。

但以价论声，性价比倒也不俗，效果不说出色，也过的去，可以满足一般普通受众的要求，故整理贴上，以期对初入胆坛而囊中羞涩同学有所帮助。

1、做线框，0.4mm弹性纸两层，见图1；图1 做线框2、线框绝缘，缠绕0.08电缆纸和0.12黄腊绸各一层，用只胶带粘住，见图2；图2 线框加绝缘纸3、用0.08电缆纸包裹初级漆包线线头，出线端打折（防止绕开头几匝时拉出线头），用纸胶带粘住，见图3；图3 引出线头4、绕初级线圈第一段，等线圈压住线头和纸框绝缘层时，扯掉纸胶带，见图4；图4 初级绕线5、绕满一层后，用纸胶带粘住线尾，在线圈两端用牛皮封箱带裁成的窄胶带粘贴防塌护边，见图5；图5 加防塌贴边6、加层间绝缘0.05电话纸一层，加纸时，先在绝缘纸靠头位置剪一豁口，把漆包线通过豁口拉到上一层开始的一边，用纸胶带粘住绝缘层后，再在绝缘纸靠尾部的位置剪一豁口，引出漆包线绕下一层，这就是所谓的Z型绕法。

参见图6、图7、图16—图18；图6 加层间绝缘纸图7 Z型绕法图16 Z型绕法分解一图17 Z型绕法分解二图18 Z型绕法分解三7、在绕完一段初级还有50匝左右的位置，压入6—8毫米宽对折的电缆纸条。

待绕完后将线尾穿入纸条，把纸条拉紧进行收尾，见图8；图8 初级第一段收尾8、焊接出线焊片，套黄蜡套管，包裹0.08电缆纸绝缘，见图9—图10；图9 引出焊片图10 焊片套黄腊管垫绝缘纸9、组间绝缘，缠绕0.08电缆纸2层，0.12黄蜡绸1层，黄蜡稠夹在电缆只中间，见图11；图11 组间加绝缘纸10、绕次级第一段，用黄蜡套管套住线头和焊片，并包裹电缆纸后再绕，见图12；图12 绕次级第一段11、次级线圈第一段收尾，并用合适宽度和厚度的弹性纸垫平线圈的两段，见图13；图13 次级第一段收尾12、组间绝缘，同步骤9；13、焊接初级上一段，再绕下一段，焊接处2层0.08电缆纸，1层0.12黄蜡绸包裹，黄蜡绸夹在电缆纸中间，见图14；图14 连接初级，绕初级第二段14、每层绕完后均需要贴防塌护边，图15为线圈与防塌护边的效果图；图15 绕组及防塌纸边15、绕完初级第二段后，进行组间绝缘，方法同步骤9；16、连接上一段次级绕组，绕下一段次级线圈，见图19、20；图19次级一二段连接图20 次级连接处加黄腊套管垫绝缘纸17、次级收尾，套管，焊引出焊片，垫平线圈两端，见图21；图21 次级收尾加套管，贴弹性纸垫平18、组间绝缘；19、初接连接，绕最后一段初级线圈，绕好收尾连接，见图22；图22 最后一段初级绕组连接加绝缘纸20、组外绝缘，缠绕0.08电缆纸2层半（半层指纸带接头按排在铁芯窗口内），1层0.12黄蜡稠，线包完成，见图23。

胆机输出变压器制作中的一些注意事项--------------------------------------------------------------------------------本文来自: 原文网址：/info/standard/0074782.html本文主要谈谈胆机输出变压器制作过程中容易被忽略的一些问题。

1．阻抗计算有基础的发烧友都知道，变压器线圈一次侧与二次侧匝数比的平方等于阻抗比，即R1/R2=(n1/n2)2 ，但往往忽略了线圈的铜阻。

设一次侧铜阻为r1，二次侧铜阻为r2，变压器由匝数比n把二次侧喇叭阻抗Rx反射回一次侧等效阻抗为R，并与铜阻相串联。

输出总阻抗为Ro，则Ro=R+r1+Z2，式中Z2为二次侧铜阻通过变压比n反射回一次侧的等效二次侧铜阻，它等于r2n2，上式即变为Ro=R+r1+r2n2。

一只合理布置线圈的变压器，即一次侧与二次侧线圈中电流密度相等的变压器，其一次侧铜阻r1应该等于二次侧铜阻通过电压比n反射回一次侧的铜阻Z2，即r1=Z2，故变压器总铜损r1+Z2=2r1。

这样，前式又变为R =R+2r1或R=Ro-2r1，请记住该计算公式，您经常会使用它。

【例1】某音频输出变压器输出阻抗Ro=5kΩ，r1=350Ω，二次侧负荷为8Ω，求匝数比n。

n=(R/Rr)1/2=[(Ro-2r1)/Rr]1/2=[(5000-700)/8]1/2=23.2如果不考虑铜阻，其结果为n=25，制作出的变压器阻抗将不是5000Ω，而变成了5700Ω，误差由此产生。

输出变压器铁心中的磁感应强度很低，远低于电源变压器，铁损较小，故损失主要是铜损。

变压器中有效阻抗R=n2R ，无效阻抗r1+Z2=2r1，有效阻抗R在总阻抗Ro中所占比例即为变压器的效率η，故η=(Ro-2r1)/Ro。

在例1中η=(5000-700)/5000=86％。

2．用线直径首先应考虑电流密度，一般不大于2.5A/mm2，考究的选2A/mm2。

300b胆机输出变压器制造教程300B管的阳极耗散功率是2A3的2倍，300B的另一特征是阳极电压极限值较高，用于AB1类比挽能够输出更大的功率。

但通常的制造中，300B单端A类功放输出功率只需7～8W，极难抵达10W。

要素之一是300B单端A类输出供电电压常选用400V摆布，阳流-阳压线性区天然受限，当然最大输出功率也必定遭到非线性失真的束缚。

300B即便在阳极电压400V时也可输出更大的功率，只不过非线性失真已恰当大。

依据西电宣告的300B单端A类运用参数，当阳极电压Ua=400V，栅负压Ug=-84V，阳极电流80mA，最好负载阻抗ZL=2.5kOmega;时，输出功率Po=12.5W，非线性失真度THD=5.5%，THD嫌稍大，有违选用300B的初衷。

按通常下降THD 惯用计划，好像可经过输出级参与负反响使其下降到2%以下，但300B功放并不适宜加大环路负反响，或输出级本级负反响。

因为正本此类三极输出管驱动电压现已极为可观，参与负反响后使输出级驱动电压愈加大幅添加，加剧了驱动级的背负，将使非线性失真陡升。

所以，低内阻三极管构成的Hi-Fi拓展器，在输出级失真极小的条件下通常不加负反响，即便在前级电压拓展环路中参与负反响，也不将输出级包含在负反响环路中，且电压拓展环路负反响也不宜过大，通常小于10dB。

其时级选用中低mu;三极电压拓展管时，即便不加负反响也有较佳特性。

该机中为了得到输出功率12W、THDlt;1%的方针，选用以下的电路组合如图所示。

1.选用固定栅负压办法。

灯丝由直流5V供电，灯丝并联51Omega;;x;2电阻，使灯丝中点为共地端，对灯丝中点而言构成51Omega;;x;2的并联值25Omega;，和10Omega;电阻构成的自给栅负压电阻。

在零信号状况，灯丝中点对地有35Omega;;x;0.08A=2.8V 的压降，构成300B栅负压的一有些，选用此电阻的意图是维护300B，如因为电路缺点使300B阳极电流增大时，自给栅负压有些压降增大，使阳极电流的增大遭到按捺，对300B的驱动过荷、负载短路均有维护效果。

自制小功率胆机
笔者制作一款甲类小功率功放，见下图。

图中仅画出一个声道，另一声道完全相同。

每一个声道都由1只6N11、1只6P3P电子管组成。

前置电压放大由双三极管6N11担任，其一半用作电压放大，另一半用作功放推动级。

6N11阳极负载的大小对其自身增益和通频带宽都有影响。

负载阻值较大时，其电压增益上升，但通带变窄；反之亦然。

所以阳极电阻选用了较小的阻值(68k)，以确保通带在10Hz-80kHz之间不会出现明显的起伏。

功放级由曙光6P3P束射管担任，最佳工作状态是Ua=250～300V，Ug1=-16V，Ia=65mA，Ig2<12mA，Ra=3．3k，输出功率为8w。

输出变压器采用成品鼎牌高传真音频输出变压器CAB10W。

电源变压器采用鼎牌2D50W。

C1、C7选用WIMA电容，音频传输线应采用屏蔽线。

装配完毕后，无须进行复杂调试即可发出动人的声音。

还可以根据自己的爱好适当调整反馈电阻R3的阻值。

下节侧板成型焊接涂装内部接线内部检查Y X06Z Z-07Z Z-06Y X14下节油箱拼装下节油箱焊接Y X07Y X08外装配箱底成型焊接Y X05Z Z-05强度测试密封试验备料净油器、开关过滤器、事故放油阀Y X13油箱Y X12上节侧板成型焊接Y X00支架、导油管、外装标识、充氮灭火装置、片散、冷却器、风机、油泵、油流继电器、Y X02上节油箱拼装上节油箱焊接油箱装配外部组装件制作及配焊外部组装件焊接零件油箱装配吊装密封焊接钢材、金工吊装检查Y X03Y X11Y X09Y X10顶盖成型焊接Y X04Z Z-03Z Z-04Z Z-01Z Z-02外协零件Y X01关传动机构制箱、开关气体继电器、开油枕、联气管、升高及法兰整体线圈套装上轭插片、紧固引线装配干燥线圈紧固器身配置接线检查半成品试验入箱前检查220k v及110k v套管、开关控瓷套、测温管、蝶阀、电流互感器、Q Z-05Q Z-06Q Z-04Q Z-02Q Z-07Q Z-03Q Z-01Q Z-08Q Z-09波纹管、导电杆及铜盖、35k v以下小头、接地铜线等力释放阀、油位标志牌、油样活门、温度计、油温变送器、仪表、接本体气体继电器、油位表及拉杆、压开关、托板、端子、引线、避雷器、铜排、铝泊温度控制器、绕组温度计、水银器身密封件、油枕胶囊、箱沿胶条球阀、电缆、接线箱、控制箱、线槽、防锈剂、环氧树脂上轭片、下轭片、芯柱片、油道扣、油道片夹件、拉板、上梁、侧梁、垫脚电缆配线综合检查Z Z-10铁芯装配硅钢片横剪预置及油道制作硅钢片纵剪Z Z-11注油油密试验T X-04T X-03T X-02T X-01Z Z-09Z Z-08硅钢片、防锈剂搭接筒、油隙撑条、单体线圈铁芯变压器油线圈主空道装配下部绝缘装配干燥压紧调整、确认出头加工上部绝缘件组装分解试验分解检验X Z-06X Z-05X Z-04X Z-03X Z-02X Z-01线圈半硬铜线Z Z-13Z Z-12Z Z-14普通裸铜线缆、备品备件、冲撞记录仪撑条、绝缘筒吸湿器、开关附件、开关电引线包纸L B-03拉线绝缘筒、撑条安装线圈绕制单体线圈干燥准备干燥紧压调整组合导线包纸单根导线包纸X Q-01X Q-02X Q-03X Q-04X Q-05L B-01出厂准备L B-04L B-02K8纸、K13纸、22h微皱纸板、静电环、绝缘套圈、端圈、正角环、P B压紧圈、铁轭垫块、绝缘筒、角环Z Z-15换位导线、A59D D皱纹纸、57B皱纹纸、撑条、金属皱纹纸、纸包铜线、垫块、挡油绝缘纸、割纸、0.075高密度纸、变压器厂生产流程及主要物资配套示意图。

最近研究胆机电源变压器的设计，通过一个实例来说一下，不对的变压器输出参数：一、变压器功率计算：P1=1.88UI=1.88*320V*0.2A=120.32VAP2=1.56UI=1.56*70V*0.2A=21.84VAP3=6.3V*2A=12.6VA注：1.88 1.56为损耗系数，一般在高压绕组中适当加入。

通过以上值可计算出初级功率为：把P1 P2 P3代入公式=172VA二、铁芯面积估算：注：Bm=铁芯磁通密度 D=绕组导线电流密度 2.5A/平方毫米时(0.35=1.1 0.5=1.06 ) P=变压器功率参数带入公式: =16.68约=17CM2铁芯叠厚计算：H=SC/A =17/2.86=5.94CM注：A=铁芯舌宽三、线绕匝数计算1）匝/V计算公式：注：f=频率=50HZ SC=铁芯面积 Bm=磁通密度代入公式后=2.649匝/伏初级匝数N1=N0*U1=2.649*220V=583匝次级1匝数（320V）=1.1*N0*U2=1.1*2.649*320=次级2匝数(70V)=1.1*N0*U3=1.1*2.649*70=204次级3匝数(6.3V)=N0*U4=6.3*2.649=17匝注:由于二次线接入负载后将产生5-10V压降故次三、导线线径计算：公式：根据公式则：初级线径为： =0.61关于磁通密度及电流密度取值的一点说明，是借来应对不同的空载（磁化）电流要求时，常规铁芯 5%以内 Z11(新）13000高斯（11000高斯（拆机）9500高斯； H50 （新、拆 8% 以内 Z11 (新）13500高斯（11500高斯（拆机）10000高斯 H50（新，拆机 10% 左右 Z11（新）14000高斯（拆高斯（拆机）10500高斯 H50（新，拆机）常规矽钢片适用电牛功率：66片45W以下；76片70W以下；86片片200W以下；114片300W以下；300W以上用13电流密度的取值:电流密度常规家庭用途可以取3.0A/平方用途进行取值，如300W以上取2.5，75w—300W取要大于3.5，否则安全性没有保证。

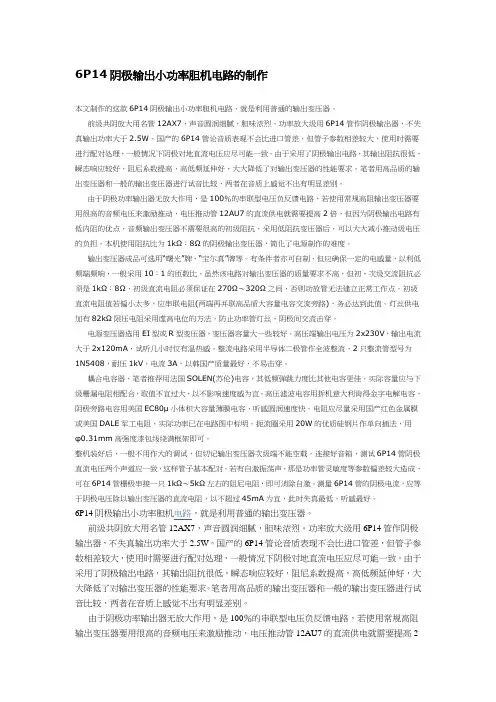

6P14阴极输出小功率胆机电路的制作本文制作的这款6P14阴极输出小功率胆机电路，就是利用普通的输出变压器。

前级共阴放大用名管12AX7，声音圆润细腻，胆味浓烈。

功率放大级用6P14管作阴极输出器，不失真输出功率大于2.5W。

国产的6P14管论音质表现不会比进口管差，但管子参数相差较大，使用时需要进行配对处理，一般情况下阴极对地直流电压应尽可能一致。

由于采用了阴极输出电路，其输出阻抗很低，瞬态响应较好，阻尼系数提高，高低频延伸好，大大降低了对输出变压器的性能要求。

笔者用高品质的输出变压器和一般的输出变压器进行试音比较，两者在音质上感觉不出有明显差别。

由于阴极功率输出器无放大作用，是100％的串联型电压负反馈电路，若使用常规高阻输出变压器要用很高的音频电压来激励推动，电压推动管12AU7的直流供电就需要提高2倍，但因为阴极输出电路有低内阻的优点，音频输出变压器不需要很高的初级阻抗，采用低阻抗变压器后，可以大大减小推动级电压的负担。

本机使用阻抗比为1kΩ：8Ω的阴极输出变压器，简化了电源制作的难度。

输出变压器成品可选用“曙光”牌、“宝尔真”牌等。

有条件者亦可自制，但应确保一定的电感量，以利低频端频响，一般采用10：1的匝数比。

虽然该电路对输出变压器的质量要求不高，但初、次级交流阻抗必须是1kΩ：8Ω，初级直流电阻必须保证在270Ω～320Ω之间，否则功放管无法建立正常工作点。

初级直流电阻值若偏小太多，应串联电阻(两端再并联高品质大容量电容交流旁路)，务必达到此值。

灯丝供电加有82kΩ限压电阻采用虚高电位的方法，防止功率管灯丝、阴极间交流击穿。

电源变压器选用EI型或R型变压器，变压器容量大一些较好。

高压端输出电压为2x230V，输出电流大于2x120mA，试听几小时仅有温热感。

整流电路采用半导体二极管作全波整流，2只整流管型号为1N5408，耐压1kV，电流3A，以韩国产质量最好，不易击穿。

耦合电容器，笔者推荐用法国SOLEN(苏伦)电容，其低频弹跳力度比其他电容更佳。

用Ｃ型铁芯绕制输出变压器，似乎触犯了胆机发烧的大忌。

综观胆机输出变压器的众多论述，笔者没有发现一篇说Ｃ型铁芯“好话”的文章。

有文章还特别指出，由于Ｃ型铁芯采用高导磁率的冷轧硅钢片，不适宜作输出变压器，应选用Ｅ型铁芯，并且还不宜采用有晶粒取向的、高导磁率的冷轧硅钢片。

笔者从上世纪６０年代开始装电子管收音机，至今虽已数十载“烧龄”，也从未敢越“雷池”一步。

用Ｃ型铁芯制作胆机输出变压器，只是前几年才开始探索。

由于笔者装了几台单端和推挽的发烧胆机，每台调试满意后，就不便再作大改动。

可是每当收集到新的电子管或新线路之后，又想亲自制作体验一番，于是产生了制作一套单端、推挽“通吃”的输出变压器的念头。

经反复研究比较后，先后采用Ｃ型铁芯制作了大、小两套输出变压器，经近两年反复装机试听，不管是单端还是推挽，均感到非常满意，现介绍给胆机烧友以期共同探讨。

一、基本构思由于优良的推挽输出变压器需采用分层、分段绕制，在一个线包上分段，使原本并不宽（裕）的窗口更显窄了，每层绕制的匝数很少，窗口利用率非常低，因此漆包线的线径及线圈匝数受到极大的约束，凡绕过的烧友对这一点想必会深有体会。

而Ｃ型铁芯线包正好需对称分布在两柱上，窗口宽裕到几乎不受约束，且线圈的串、并联非常方便。

唯一的障碍是当作甲类单端输出时，为避免铁芯直流磁化，需要留０．２￣０．３ｍｍ气隙（由计算决定），如果从理论和实践上能证明此气隙对作推挽输出影响不大（如果两只推挽管不绝对平衡，同样会产生铁芯磁化现象，而此时有气隙反而更有利），则成功的把握是很大的。

二、模型设计由于输出变压器的计算公式的经验系数均是按Ｅ型铁芯给出的，为了少走弯路，笔者首先根据Ｃ型铁芯作电源变压器（５０Ｈｚ）时的功率，换算成同功率的Ｅ型铁芯截面积，套用Ｅ型铁芯输出变压器的经验系数及公式，以便作进一步的分析。

下面介绍以６Ｐ３Ｐ双管并联作单端甲类输出和推挽的计算。

１．单端输出铁芯计算最佳屏极阻抗：Ｒｐ＝４５００Ω／２＝２２５０Ω；静态工作电流：Ｉｐｏ＝５１ｍＡ×２＝１０２ｍＡ；变压器最低截止频率：ｆＪ取３０Ｈｚ；中音频增益与ｆＪ时的增益比值Ｍ，取Ｍ＝３ｄＢ（注：ｆＪ和Ｍ视发烧友手中铁芯大小和“发烧热度”而定，不在此讨论）。

胆机输出变压器的业余制作工艺本文笔者接触过的很多烧友，都感到输出变压器是装胆机的一道难过的坎，很多电路的制作冲动，都因此而放弃。

因为输出变压器是胆机的心脏，笔者制作胆机几十年，从未买过变压器。

购买成品固然很好，但不能随心所欲，再说，既然要发烧，银子再多也不够用。

其实，只要掌握了输出变压器的绕制技术，要制作任何一款胆机几乎没有什么障碍，发烧天地自然宽。

当你用自己亲手制作的变压器，圆了一款胆机发烧梦时，成功的快感是难以形容的。

而且从设计开始，可以随心所欲，想如何发烧就如何发烧，不会留有半点遗憾，这种在胆机天地中驰骋的感觉，才是到达“自由王国”的快乐!这种乐趣不正是发烧友所追求的吗?绕制输出变压器并不神秘，也不是什么“高科技”，非常容易掌握。

当然，设计仍需严谨，制作仍需精良。

笔者希望通过此文，使“菜鸟”也能制出挑战名牌的变压器。

一、设计时要取合理的工艺系数1．线框宽度尺寸：线框宽度应小于铁芯窗高0．5-1mm左右，因为业余制作的线框精度不太高，如果刚好等于窗高，插入铁芯时，线框端面有可能与铁轭冲突，造战铁芯E片与I片接合不紧密，致使磁路磁阻增大，影响变压器质量(特别是推挽输出变压器)。

有的人为美观起见，喜欢在线框两端加挡板，笔者不提倡这样做，因为加挡板对线圈出头和浸漆烘干均不利。

2．每层可绕匝数：在计算时，线框的可绕线宽度每边应留5mm 左右余量，如果分段绕制，则中部也应各留5mm余量(见下图1)，即可绕线宽度比铁芯窗高共少11mm(或21mm)，对于业余制作，这个余量是必需的：1)尽管开始绕线时，每边可少留一些，但为了防止线包垮塌，随层数增加，绕制宽度逐层内缩，每层匝数将逐层减少。

2)由于自制的木芯中心孔不易和端面垂直，因此排线也就不与端面平行(见图2)，这势必减少每层可绕匝数。

此外，计算每层可绕匝数时，线圈填充系数应取95％左右(即匝数减少5％左右)，最高不超过98％。

3.线包厚度：线框的厚度按2mm计算(实际制作按1．5mm)，线框不平整度留0．5mm余量。

胆机电源变压器绕制数据舌宽32 叠厚50 250—0—250 0。

2A 6。

3 V 2A X 2 5V 2A 初级220V/0.55/572T，次级高压 0.31/1350T在675T中心抽头，6.3V 2A 1.0线17T 2组，5V 2A 1.0线14 T1组舌宽32 叠厚50 285V,250V,0,250V,285V 5V 3A 6.3V 2A 3.15V,0,3.15V 1A 初级0.55/666T，285V*2组用0.29线1796T的中心抽头 250V*2组 1576T的中心抽头6.3V 1.0线20T 5V3A 1.2线16T 3.15V*2 0.72线20T中心抽头舌宽32 叠厚50 280—0—280 0.2A 6.3V 3A X 2 5V 3A 初级0.41/638T，次级高压0.2A0.31绕823T2组，6.3V3A1.23线19T，还有空余窗口面积，可以加绕6.3V3A1组，5V3A1组(1.23/15T)次级280,0,280，0.15A。

6.3V.2A。

6.3,2，1.2A。

5V.3A 初级220V0.59线572T，280V*2用0.23线1528T在764T处中心抽头，6.3V2A用0.82线17T，6.3V1.2用0.77线17T 2组，5V3A1.2线14T舌宽32 叠厚60 300v-0-300v.250mA 5v.3A一组 2.5v.3A二组 6.3v.3A二组初级(1)220V0.49线594T 高压300V*2/0.2A 0.27线1686T中心抽头 5V3A1.2线14T2.5V3A1.2线7T 2组 6.3V3A1.2线18T 2组舌宽32 叠厚60 280—0—280 6。

3V 2A X2 6。

3V 1A 5V 3A初级220V0.71线/440T 高压280V*2/0.31线1176T，在588T处中心抽头6.3V2A1.0线13T*2组 FD422灯丝 6.3V1A0.72线13T 输入级灯丝5V3A1.2线11T 5Z3P灯丝舌宽32 叠厚60 310V-0-310V 0.15A 6.3V 1.5A 6.3V 1.5A 3.15V-0-3.15V 1.2A 5V 3A初级0.55线径477T，高压610V中心抽头0.27线1404T/702T处中心抽头，6.3V1.5A0.88线16T 2组，3.15 V-0- 3.15V0.88线16T中心抽头，5V3A1.2线12T舌宽35 叠厚60 390—0—390 5V 2A X2 5V 3A 10V 2A X2 初级220V0.67线440T，隔离层用0.19线平绕一层尾引出接地，390V高压0.27线1638T在819T 中心抽头，5V2A1.0线11T2组，5V3A1.2线11T 1组，10V2A1.0线21T 2组舌宽35 叠厚50 330—0—330 0。

众所周知，胆机上使用的Hi-Fi输出变压器是高保真音响设备中的关键元件，其自制时，相关技术要求、绕制数据、制作工艺以及硅钢片、漆包线等的品质均直接影响胆机的音质效果和音量。

所以，广大音响爱好者倍加重视胆机用Hi-Fi输出变压器的设计与制作工艺是理所当然的。

下面笔者根据胆机输出变压器的工作原理，结合多年来的自制经验和体会，尽可能详尽地介绍其设计与制作工艺问题。

供参考。

一、输出变压器的绕制要求：原则上讲，这种变压器与普通音频输出变压器的绕制要求基本相似，只是在线圈的排列方式上有所不同。

为了增加初级线圈的电感量，保证频率响应向低频端伸展，并同时不减少它的漏感，以使高频特性得到改善，经音响界前辈们的不断努力探索和实践，认为采取初次级交叉分段的独特方式进行绕制，可以满足Hi-Fi的要求(见图1)。

其主要技术性能要求如下：1.在频率范围为20～15000Hz时，失真度应<1dB；2.胆管的屏压UP应为316V，屏流IP为0.08A，反馈系数K为5％，输出功率P2为8.5W；3.变压器的初级阻抗IPP为10kΩ，次级阻抗Z2为0-4-8-16Ω，变压器的效率η为85％。

二、输出变压器的绕制数据：依据上述技术要求，可以运用公式求出变压器及其在绕制变压器时所需掌握的数据。

1、初级线圈的电感量(失真系数m=1.12时)：2、铁芯截面积:经查阅常用铁芯规格资料，应选用CIEB22标准铁芯型号，其有效截面积SC=2.2×3.3×0.91≈6.6cm2，磁路长度为LC=12.4cm；3、线圈匝数比(当次级阻抗为4/8/16Ω时)：4、初级线圈总匝数：5、中心抽头B+至G2的匝数：6、次级线圈匝数(视次级阻抗而定)：N2=N1/n1=3446/46≈75,N2=N1/n2=3446/32.6≈106，N2=N1/n3=3446/23≈150；7、初级线圈平均电流：I1=IP/2=0.08/2=0.04A；8、次级线圈电流(当Z2分别为4/8/16Ω时) 9．初级线圈导线直径：初级线圈导线直径(视次级阻抗而定)：最终计算结果见附表。

电子管胆机推挽输出牛变压器的业余制作这是本同窗针对初入胆途同窗而写的第4个有关胆机牛业余制作的帖子，前3帖颁发后，有不少同窗通过站内短信，要求先容推挽输出牛的制作和代工制牛，在此本人出格声明，本同窗做牛多为装机自用，不作贸易用途，写制牛的帖子意在引导初入胆途的同窗进步爱胆的乐趣和制作胆机的信念，亦不为本身做的牛作任何宣传推广。

本人在初中物理先生的引导下（本同窗正规学历也就是初中），爱上了胆机，断断续续玩了30多年，也算是一种嗜好吧！感受玩胆机，赏音乐，品清茶，酌小酒乃是人生的一大爱好，远比同辈人热衷于筑方城和小一辈沉沦网游要故意义一些。

通过对胆机的把玩和对音乐的观赏，你可以把握响应门类学科的武艺和进步自身文化艺术的涵养，成年人可以多几分秘闻，年青人可以少一些暴躁。

对付新入胆途的同好，出格是对照旧门生同好，总想为他们做些什么。

对付还在追赶时尚的追星族，我只想汇报他们，音响并不可是mp3，音乐也并不但有周杰伦&蔡依林。

同时但愿胆坛先进和大侠对胆途新人多给以一些眷注和勉励（善意的评判也是另一种眷注），也但愿把玩胆心得和履历先容给他们，有他们才有胆艺的未来。

新人也必需客气进修，擅长思索，勤于实践。

配合为繁荣胆艺文化尽一些绵薄之力。

推挽牛的简朴计划：因挚友的委托，要我帮其装一只20W以上的推挽机，参考机是斯巴克的MT-35,而且出格要求胆牛所有廉价，也许是出于本钱和质量的折中思量。

于是就设定回收与MT-35同样的电旅程式装一台，用EL34超线性推挽输出。

查相干资料后，当超线性抽头在43%位置，屏压430V，P —P阻抗6000欧姆时，输出34W，失真2.5%，与MT - 35的技能指标相等，于是按35W /6K计划输出牛。

对付输出牛的计划有多种要领，假如完全按有关册本的公式计划，整个进程较量贫困，更有些计划公式很是浮夸，很难实现计划的功效，故本人在制牛时一样平常会按计划电牛的方法来计划输出牛的参数，并按照用管的差异作出响应的工艺调解，这样整个计划进程很是简朴（只必要纯熟把握欧姆定律和电牛T/V计较就可以举办计划），其功效固然不是最好，但也足以满意一样平常以上的要求。

胆机输出牛的快速设计设计胆机的输出变压器的资料已经不少，本文结合自己近期要制作的4P1S牛输出耳放，对如何抓住要点进行快速设计作探讨，以供大家参考并期望抛砖引玉：输出变压器的设计要点：◎负载阻抗◎初级电感◎铁芯截面◎绕组参数◎绕制工艺具备了这五个要点，就可以刻画出一头输出牛的基本“脾气”了。

一、负载阻抗很多常用的电子管都可以从厂家的技术参数中查到推荐的典型应用阻抗值，但是往往DIYER要做的电路不一定都是所谓的“典型应用”，用胆管做耳放就是一个明显的例子。

所以从电子管的特性曲线上去寻求一个符合自己特定应用条件负载阻抗才是正途。

图一是4P1S的特性曲线图，为了求得最佳的负载阻抗，我们选择了图上过ABC三点的负载线，负载线确定的原则是：尽可能地利用最大屏耗允许线（图中往下弯的那条曲线）下的有效面积，这样才能发挥管子的最大潜力。

图中A点是栅偏压为0的点，在这里达到了屏流的上限（横坐标：I max=73mA），同时也是屏压的下限（纵坐标：U min=75V）;B点是我们的静态工作点，无信号时管子的屏流I0=40mA，屏压为170V;C点是屏压的上限：265V 同时也是屏流的下限:3mA.通过这些数据，我们就可以计算出对应于这条负载线的输出阻抗：R p = (U max-U min)/(I max-I min) = (265-75)/(0.073-0.003) ≈2700欧二、初级电感L p = R p/6.28×f0×√(M2-1)其中，f0是我们设计的下限频率，这里取20Hz ; M是该下限频率相对应于中频的滚降，通常取2－3(db)；我们取3（实践证明：输出变压器的低端滚降并非越小越好，电感过大将会使得分布电容难以控制，从而成为高频响应的“瓶颈”）。

L p = 2700/6.28×20×2.828≈8(H)三、铁芯截面Sc = 300L p×I02=300×8×0.0016=3.84 取：5.32 (cm2) 我们从标准的1.9cm舌宽的硅钢片中选取叠厚为2.8cm的标准值：1.9*2.8 = 5.32 (cm2)，这样就有比较大的富裕度了。

胆机输出变压器制作图解所以叫烂牛，是因为铁心是采用经挑选的二手旧铁心，全部材料成本撑死不足100元，设备也落后,一台不足30元的手动绕线机,绕制手法也比较原始与传统。

但以价论声，性价比倒也不俗，效果不说出色，也过的去，可以满足一般普通受众的要求，故整理贴上，以期对初入胆坛而囊中羞涩同学有所帮助。

1、做线框，0.4mm弹性纸两层，见图1；图1 做线框2、线框绝缘，缠绕0.08电缆纸和0.12黄腊绸各一层，用只胶带粘住，见图2；图2 线框加绝缘纸3、用0.08电缆纸包裹初级漆包线线头，出线端打折（防止绕开头几匝时拉出线头），用纸胶带粘住，见图3；图3 引出线头4、绕初级线圈第一段，等线圈压住线头和纸框绝缘层时，扯掉纸胶带，见图4；图4 初级绕线5、绕满一层后，用纸胶带粘住线尾，在线圈两端用牛皮封箱带裁成的窄胶带粘贴防塌护边，见图5；图5 加防塌贴边6、加层间绝缘0.05电话纸一层，加纸时，先在绝缘纸靠头位置剪一豁口，把漆包线通过豁口拉到上一层开始的一边，用纸胶带粘住绝缘层后，再在绝缘纸靠尾部的位置剪一豁口，引出漆包线绕下一层，这就是所谓的Z型绕法。

参见图6、图7、图16—图18；图6 加层间绝缘纸图7 Z型绕法图16 Z型绕法分解一图17 Z型绕法分解二图18 Z型绕法分解三7、在绕完一段初级还有50匝左右的位置，压入6—8毫米宽对折的电缆纸条。

待绕完后将线尾穿入纸条，把纸条拉紧进行收尾，见图8；图8 初级第一段收尾8、焊接出线焊片，套黄蜡套管，包裹0.08电缆纸绝缘，见图9—图10；图9 引出焊片图10 焊片套黄腊管垫绝缘纸9、组间绝缘，缠绕0.08电缆纸2层，0.12黄蜡绸1层，黄蜡稠夹在电缆只中间，见图11；图11 组间加绝缘纸10、绕次级第一段，用黄蜡套管套住线头和焊片，并包裹电缆纸后再绕，见图12；图12 绕次级第一段11、次级线圈第一段收尾，并用合适宽度和厚度的弹性纸垫平线圈的两段，见图13；图13 次级第一段收尾12、组间绝缘，同步骤9；13、焊接初级上一段，再绕下一段，焊接处2层0.08电缆纸，1层0.12黄蜡绸包裹，黄蜡绸夹在电缆纸中间，见图14；图14 连接初级，绕初级第二段14、每层绕完后均需要贴防塌护边，图15为线圈与防塌护边的效果图；图15 绕组及防塌纸边15、绕完初级第二段后，进行组间绝缘，方法同步骤9；16、连接上一段次级绕组，绕下一段次级线圈，见图19、20；图19次级一二段连接图20 次级连接处加黄腊套管垫绝缘纸17、次级收尾，套管，焊引出焊片，垫平线圈两端，见图21；图21 次级收尾加套管，贴弹性纸垫平18、组间绝缘；19、初接连接，绕最后一段初级线圈，绕好收尾连接，见图22；图22 最后一段初级绕组连接加绝缘纸20、组外绝缘，缠绕0.08电缆纸2层半（半层指纸带接头按排在铁芯窗口内），1层0.12黄蜡稠，线包完成，见图23。
