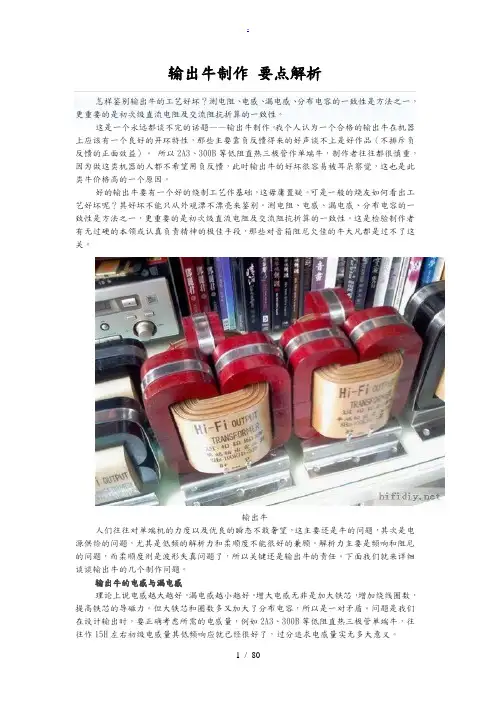

输出牛制作要点解析怎样鉴别输出牛的工艺好坏？测电阻、电感、漏电感、分布电容的一致性是方法之一，更重要的是初次级直流电阻及交流阻抗折算的一致性。
这是一个永远都谈不完的话题——输出牛制作。
我个人认为一个合格的输出牛在机器上应该有一个良好的开环特性，那些主要靠负反馈得来的好声谈不上是好作品（不排斥负反馈的正面效益）。
所以2A3、300B等低阻直热三极管作单端牛，制作者往往都很慎重，因为做这类机器的人都不希望用负反馈，此时输出牛的好坏很容易被耳朵察觉，这也是此类牛价格高的一个原因。
好的输出牛要有一个好的绕制工艺作基础，这毋庸置疑。
可是一般的烧友如何看出工艺好坏呢？其好坏不能只从外观漂不漂亮来鉴别。
测电阻、电感、漏电感、分布电容的一致性是方法之一，更重要的是初次级直流电阻及交流阻抗折算的一致性。
这是检验制作者有无过硬的本领或认真负责精神的极佳手段，那些对音箱阻尼欠佳的牛大凡都是过不了这关。
输出牛人们往往对单端机的力度以及优良的瞬态不敢奢望，这主要还是牛的问题，其次是电源供给的问题，尤其是低频的解析力和柔顺度不能很好的兼顾。
解析力主要是频响和阻尼的问题，而柔顺度则是波形失真问题了，所以关键还是输出牛的责任。
下面我们就来详细谈谈输出牛的几个制作问题。
输出牛的电感与漏电感理论上说电感越大越好，漏电感越小越好。
增大电感无非是加大铁芯，增加绕线圈数，提高铁芯的导磁力。
但大铁芯和圈数多又加大了分布电容，所以是一对矛盾。
问题是我们在设计输出时，要正确考虑所需的电感量，例如2A3、300B等低阻直热三极管单端牛，往往作15H左右初级电感量其低频响应就已经很好了，过分追求电感量实无多大意义。
线圈关于漏电感倒是要好好去思考，对于全频单元要简化输出牛绕制工艺的话，可根据单元的自身电感设计对应高频响应所需的漏电感。
这样考虑往往漏电感较大，绕制好操作，但此牛的通用性不强。
理想的还是漏电感越小越好，如果漏电感设计不当，其与喇叭音圈电感相互作用，会造成高频过分犀利，削弱了低频的听感。

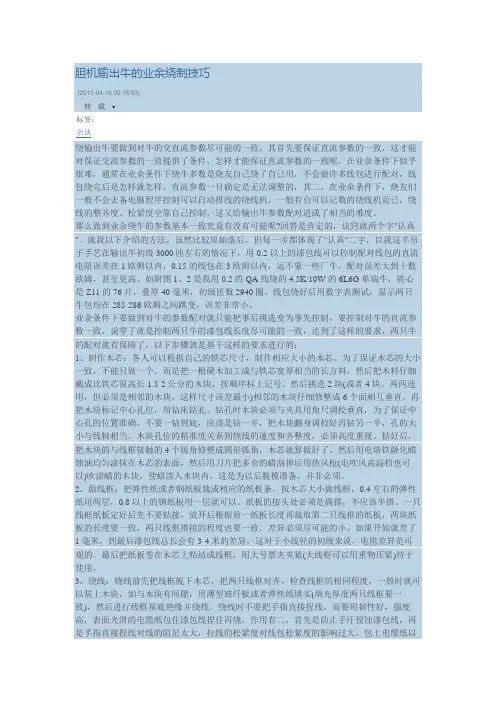

胆机输出牛的业余绕制技巧(2011-04-16 09:18:53)转载▼标签：杂谈绕输出牛要做到对牛的交直流参数尽可能的一致，其首先要保证直流参数的一致，这才能对保证交流参数的一致提供了条件，怎样才能保证直流参数的一致呢，在业余条件下似乎很难，通常在业余条件下绕牛多数是烧友自己绕了自己用，不会做许多线包进行配对，线包绕完后是怎样就怎样，直流参数一旦确定是无法调整的，其二，在业余条件下，烧友们一般不会去备电脑程序控制可以自动排线的绕线机，一般有台可以记数的绕线机而已，绕线的整齐度、松紧度全靠自己控制，这又给输出牛参数配对造成了相当的难度。
那么做到业余绕牛的参数基本一致究竟有没有可能呢?回答是肯定的，诀窍就两个字"认真"。
就我以下介绍的方法，虽然比较原始落后，但每一步都体现了"认真"二字，以我这半吊子手艺在输出牛初级3000匝左右的情况下，用0.2以上的漆包线可以控制配对线包的直流电阻误差在1欧姆以内，0.15的线包在3欧姆以内，远不象一些厂牛，配对误差大到十数欧姆，甚至更高。
如附图1、2是我用0.2的QA线绕的4.5K/10W的6L6G单端牛，铁心是Z11的76片，叠厚40毫米，初级匝数2940圈，线包绕好后用数字表测试，显示两只牛包均在285-286欧姆之间跳变，误差非常小。
业余条件下要做到对牛的参数配对就只能把事后挑选变为事先控制，要控制对牛的直流参数一致，说穿了就是控制两只牛的漆包线长度尽可能的一致，达到了这样的要求，两只牛的配对就有保障了，以下步骤就是基于这样的要求进行的：1、制作木芯：各人可以根据自己的铁芯尺寸，制作相应大小的木芯。
为了保证木芯的大小一致，不能只做一个。
而是把一根硬木加工成与铁芯宽厚相当的长方料，然后把木料仔细截成比铁芯窗高长1.5-2公分的木块，按顺序标上记号。
然后挑选2块(或者4块，两两选用，但必须是相邻的木块，这样尺寸误差最小)相邻的木块仔细修整成6个面相互垂直。

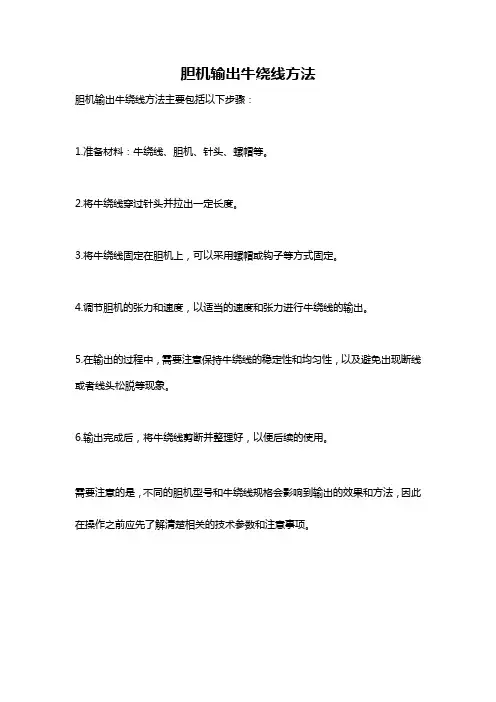

胆机输出牛绕线方法
胆机输出牛绕线方法主要包括以下步骤：
1.准备材料：牛绕线、胆机、针头、螺帽等。
2.将牛绕线穿过针头并拉出一定长度。
3.将牛绕线固定在胆机上，可以采用螺帽或钩子等方式固定。
4.调节胆机的张力和速度，以适当的速度和张力进行牛绕线的输出。
5.在输出的过程中，需要注意保持牛绕线的稳定性和均匀性，以及避免出现断线或者线头松脱等现象。
6.输出完成后，将牛绕线剪断并整理好，以便后续的使用。
需要注意的是，不同的胆机型号和牛绕线规格会影响到输出的效果和方法，因此在操作之前应先了解清楚相关的技术参数和注意事项。

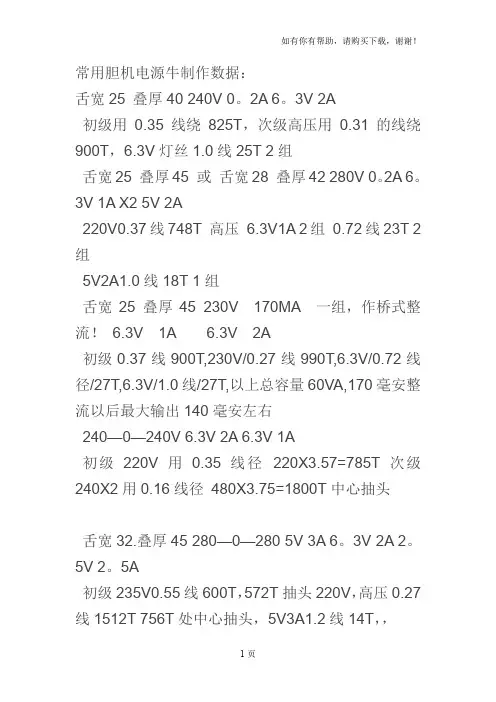

常用胆机电源牛制作数据：舌宽25 叠厚40 240V 0。
2A 6。
3V 2A初级用0.35线绕825T，次级高压用0.31的线绕900T，6.3V灯丝1.0线25T 2组舌宽25 叠厚45 或舌宽28 叠厚42 280V 0。
2A 6。
3V 1A X2 5V 2A220V0.37线748T 高压6.3V1A 2组0.72线23T 2组5V2A1.0线18T 1组舌宽25 叠厚45 230V170MA一组，作桥式整流！6.3V1A 6.3V2A初级0.37线900T,230V/0.27线990T,6.3V/0.72线径/27T,6.3V/1.0线/27T,以上总容量60VA,170毫安整流以后最大输出140毫安左右240—0—240V 6.3V 2A 6.3V 1A初级220V用0.35线径220X3.57=785T 次级240X2用0.16线径480X3.75=1800T中心抽头舌宽32.叠厚45 280—0—280 5V 3A 6。
3V 2A 2。
5V 2。
5A初级235V0.55线600T，572T抽头220V，高压0.27线1512T 756T处中心抽头，5V3A1.2线14T，，舌宽32 叠厚50 250—0—250 0。
2A 6。
3 V 2A X 2 5V 2A初级220V/0.55/572T，次级高压0.31/1350T在675T中心抽头，6.3V 2A 1.0线17T 2组，5V 2A 1.0线14 T1组舌宽32 叠厚50 285V－250V－0－250V－285V 5V3A 6.3V2A 3.15V－0－3.15V1A初级0.55/666T，285V*2组用0.29线1796T的中心抽头250V*2组1576T的中心抽头6.3V 1.0线20T 5V3A 1.2线16T 3.15V*2 0.72线20T中心抽头舌宽32 叠厚50 280—0—280 0.2A 6.3V 3A X 2 5V 3A初级0.41/638T，次级高压，，还有空余窗口面积，可以加绕6.3V3A1组，5V3A1组（1.23/15T）次级280－0－280，0.15A。

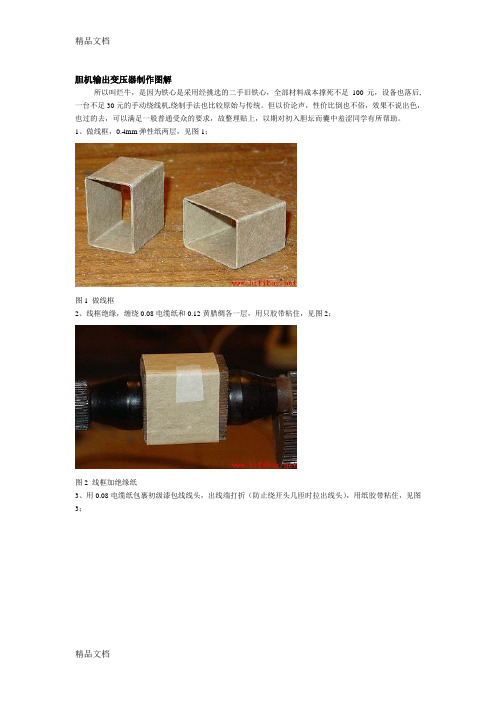

胆机输出变压器制作图解所以叫烂牛，是因为铁心是采用经挑选的二手旧铁心，全部材料成本撑死不足100元，设备也落后,一台不足30元的手动绕线机,绕制手法也比较原始与传统。
但以价论声，性价比倒也不俗，效果不说出色，也过的去，可以满足一般普通受众的要求，故整理贴上，以期对初入胆坛而囊中羞涩同学有所帮助。
1、做线框，0.4mm弹性纸两层，见图1；图1 做线框2、线框绝缘，缠绕0.08电缆纸和0.12黄腊绸各一层，用只胶带粘住，见图2；图2 线框加绝缘纸3、用0.08电缆纸包裹初级漆包线线头，出线端打折（防止绕开头几匝时拉出线头），用纸胶带粘住，见图3；图3 引出线头4、绕初级线圈第一段，等线圈压住线头和纸框绝缘层时，扯掉纸胶带，见图4；图4 初级绕线5、绕满一层后，用纸胶带粘住线尾，在线圈两端用牛皮封箱带裁成的窄胶带粘贴防塌护边，见图5；图5 加防塌贴边6、加层间绝缘0.05电话纸一层，加纸时，先在绝缘纸靠头位置剪一豁口，把漆包线通过豁口拉到上一层开始的一边，用纸胶带粘住绝缘层后，再在绝缘纸靠尾部的位置剪一豁口，引出漆包线绕下一层，这就是所谓的Z型绕法。
参见图6、图7、图16—图18；图6 加层间绝缘纸图7 Z型绕法图16 Z型绕法分解一图17 Z型绕法分解二图18 Z型绕法分解三7、在绕完一段初级还有50匝左右的位置，压入6—8毫米宽对折的电缆纸条。
待绕完后将线尾穿入纸条，把纸条拉紧进行收尾，见图8；图8 初级第一段收尾8、焊接出线焊片，套黄蜡套管，包裹0.08电缆纸绝缘，见图9—图10；图9 引出焊片图10 焊片套黄腊管垫绝缘纸9、组间绝缘，缠绕0.08电缆纸2层，0.12黄蜡绸1层，黄蜡稠夹在电缆只中间，见图11；图11 组间加绝缘纸10、绕次级第一段，用黄蜡套管套住线头和焊片，并包裹电缆纸后再绕，见图12；图12 绕次级第一段11、次级线圈第一段收尾，并用合适宽度和厚度的弹性纸垫平线圈的两段，见图13；图13 次级第一段收尾12、组间绝缘，同步骤9；13、焊接初级上一段，再绕下一段，焊接处2层0.08电缆纸，1层0.12黄蜡绸包裹，黄蜡绸夹在电缆纸中间，见图14；图14 连接初级，绕初级第二段14、每层绕完后均需要贴防塌护边，图15为线圈与防塌护边的效果图；图15 绕组及防塌纸边15、绕完初级第二段后，进行组间绝缘，方法同步骤9；16、连接上一段次级绕组，绕下一段次级线圈，见图19、20；图19次级一二段连接图20 次级连接处加黄腊套管垫绝缘纸17、次级收尾，套管，焊引出焊片，垫平线圈两端，见图21；图21 次级收尾加套管，贴弹性纸垫平18、组间绝缘；19、初接连接，绕最后一段初级线圈，绕好收尾连接，见图22；图22 最后一段初级绕组连接加绝缘纸20、组外绝缘，缠绕0.08电缆纸2层半（半层指纸带接头按排在铁芯窗口内），1层0.12黄蜡稠，线包完成，见图23。

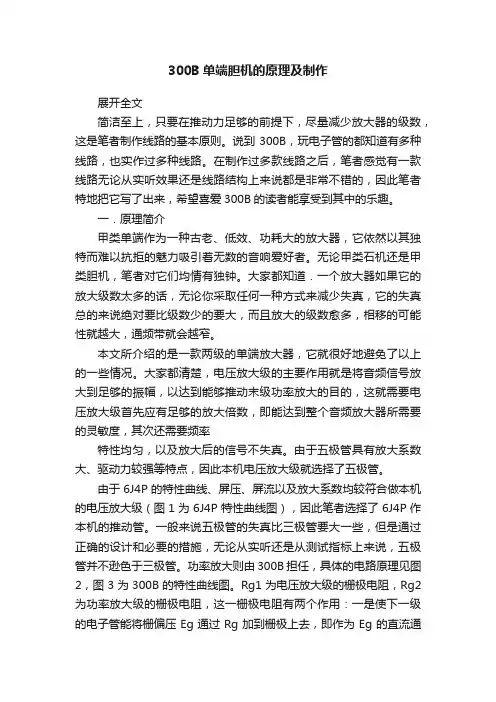

300B单端胆机的原理及制作展开全文简洁至上，只要在推动力足够的前提下，尽量减少放大器的级数，这是笔者制作线路的基本原则。
说到300B，玩电子管的都知道有多种线路，也实作过多种线路。
在制作过多款线路之后，笔者感觉有一款线路无论从实听效果还是线路结构上来说都是非常不错的，因此笔者特地把它写了出来，希望喜爱300B的读者能享受到其中的乐趣。
一．原理简介甲类单端作为一种古老、低效、功耗大的放大器，它依然以其独特而难以抗拒的魅力吸引着无数的音响爱好者。
无论甲类石机还是甲类胆机，笔者对它们均情有独钟。
大家都知道．一个放大器如果它的放大级数太多的话，无论你采取任何一种方式来减少失真，它的失真总的来说绝对要比级数少的要大，而且放大的级数愈多，相移的可能性就越大，通频带就会越窄。
本文所介绍的是一款两级的单端放大器，它就很好地避免了以上的一些情况。
大家都清楚，电压放大级的主要作用就是将音频信号放大到足够的振幅，以达到能够推动末级功率放大的目的，这就需要电压放大级首先应有足够的放大倍数，即能达到整个音频放大器所需要的灵敏度，其次还需要频率特性均匀，以及放大后的信号不失真。
由于五极管具有放大系数大、驱动力较强等特点，因此本机电压放大级就选择了五极管。
由于6J4P的特性曲线、屏压、屏流以及放大系数均较符合做本机的电压放大级（图1为6J4P特性曲线图），因此笔者选择了6J4P作本机的推动管。
一般来说五极管的失真比三极管要大一些，但是通过正确的设计和必要的措施，无论从实听还是从测试指标上来说，五极管并不逊色于三极管。
功率放大则由300B担任，具体的电路原理见图2，图3为300B的特性曲线图。
Rg1为电压放大级的栅极电阻，Rg2为功率放大级的栅极电阻，这一栅极电阻有两个作用：一是使下一级的电子管能将栅偏压Eg通过Rg加到栅极上去，即作为Eg的直流通路，同时下一级电子管内电子从阴极流向屏极的过程中，或多或少总有一些电子落到栅极上，Rg就给这些电子一个直流通路，使栅极的电位不至于越来越负从而影响放大器的正常工作，因此栅极电阻又叫栅漏电阻；作用二是将屏极回路输出的交流信号电压送到下一级去。
网上找的的，不错。
这是本同学针对初入胆途同学而写的第4个有关胆机牛业余制作的帖子，前3帖发表后，有不少同学通过站内短信，要求介绍推挽输出牛的制作和代工制牛，在此本人特别声明，本同学做牛多为装机自用，不作商业用途，写制牛的帖子意在引导初入胆途的同学提高爱胆的兴趣和制作胆机的信心，亦不为自己做的牛作任何宣传推广。
本人在初中物理老师的引导下（本同学正规学历也就是初中），爱上了胆机，断断续续玩了30多年，也算是一种嗜好吧！感觉玩胆机，赏音乐，品清茶，酌小酒乃是人生的一大乐趣，远比同辈人热衷于筑方城和小一辈迷恋网游要有意义一些。
通过对胆机的把玩和对音乐的鉴赏，你可以掌握相应门类学科的技艺和提高自身文化艺术的修养，成年人可以多几分底蕴，年轻人可以少一些浮躁。
对于新入胆途的同好，特别是对还是学生同好，总想为他们做些什么。
对于还在追赶时尚的追星族，我只想告诉他们，音响并不只是mp3，音乐也并不只有周杰伦&蔡依林。
同时希望胆坛前辈和大侠对胆途新人多给予一些关怀和鼓励（善意的评判也是另一种关怀），也希望把玩胆心得和经验介绍给他们，有他们才有胆艺的将来。
新人也必须虚心学习，善于思考，勤于实践。
共同为繁荣胆艺文化尽一些绵薄之力。
推挽牛的简单设计：因好友的委托，要我帮其装一只20W以上的推挽机，参考机是斯巴克的MT-35,并且特别要求胆牛全部自制，可能是出于成本和质量的折中考虑。
于是就设定采用与MT-35同样的电路程式装一台，用EL34超线性推挽输出。
查相关资料后，当超线性抽头在43%位置，屏压430V，P —P阻抗6000欧姆时，输出34W，失真2.5%，与MT - 35的技术指标相当，于是按35W /6K设计输出牛。
对于输出牛的设计有多种方法，如果完全按有关书本的公式设计，整个过程比较麻烦，更有些设计公式非常夸张，很难实现设计的结果，故本人在制牛时一般会按设计电牛的方式来设计输出牛的参数，并根据用管的不同作出相应的工艺调整，这样整个设计过程非常简单（只需要熟练掌握欧姆定律和电牛T/V计算就可以进行设计），其结果虽然不是最好，但也足以满足一般以上的要求。
胆机输出牛变压器MM2绕法第一版正式公布
这个绕法只是一个结构形式，希望各位可以自由发挥，所以不要直接问我“什么什么牛要怎样做之类”。
当您在设计制作中遇到困难可以提出来，我会尽量帮忙。
有几点经验供大家参考：输出牛次级的绕法（确切的说应该是次级的结构）比初级重要；初级采用Z字绕法没有必要（可以搜索我以前的帖子，关键词：分布电容）；不要过分追求初级大电感量，要考虑效率下降带来的负面影响。
第二版正在实验，同样的匝数谐振频率已经到了130KHz（未浸漆），可能明年与大家见面。
谐振频率高了就可以不用特富龙了，成本就下来了
2520匝谐振频率在不浸漆时是115-120K。
是这对300B、2A3，KT88和6550建议用大一号铁心，数据适当更改就可以了。
并绕的是为了时4欧姆绕组与8欧姆绕组占的宽度一样，并绕的分布电容不参与谐振，因此谐振频率不会因为分布电容增加而降低，并绕等效到初级P端的分布电容约增加20-30PF，该电容会对高频衰减，对抑制振铃反而有帮助，从实验结果来看并绕的方式更有利。
次级绕法比初级重要是我多次实验的结果，在我以前的帖子里提到过，最重要的还是谐振频率的问题，其中的规律我还在摸索。
