组合体的概念及分析方法

第七章组合体任何复杂的物体，都可看成是由若干个基本体组合而成的。

这种由两个或两个以上基本体组成的物体称为组合体。

第一节组合体的形体分析top一、形体分析法在组合体的画图、读图和标注尺寸过程中，通常假想将其分解成若干个基本体，弄清楚各基本体的形状、相对位置、组合形式以及表面连接关系，这种 "化整为零"，使复杂问题简单化的分析方法称为形体分析法。

如图7-1所示支架可分解为直立空心圆柱、底板、肋板、耳板和水平空心圆柱等五部分。

形体分析法是画、读组合体视图及标注尺寸的最基本的方法。

二、组合体的组合形式及其表面连接关系组合体的组合形式有叠加和切割两种基本形式，而常见的是这两种形式的综合。

在组合体上，各形体相邻表面之间按其表面形状和相对位置不同，连接关系可分为：平齐、不平齐、相切和相交四种情况。

连接关系不同，连接处投影的画法也不同。

(1) 平齐当相邻两形体的表面平齐(共面)时，中间不应有线隔开，如图7-2所示；(2) 不平齐当相邻两形体的表面不平齐(不共面)时，中间应该有线隔开，如图7-3所示；(3) 相交当相邻两形体的表面相交时，在相交处应该画出交线，如图7-4所示；(4) 相切当相邻两形体的表面相切时，由于在相切处两表面是光滑过渡的，故在相切处不应该画线，但耳板的顶面投影应画到切点处，如图7-5所示。

第二节组合体的三视图画法top画组合体三视图的基本方法是形体分析法。

下面以图7-1a 所示的支架为例，说明画图的方法和步骤。

一、形体分析画图之前，首先应对组合体进行形体分析，将其分解成几个组成部分，明确各基本体的形状、组合形式、相对位置以及表面连接关系；以便对组合体的整体形状有个总体了解，为画图作准备。

如图7-1所示支架可分解为五个部分，底板的侧面与直立空心圆柱相切，两者底面平齐；耳板的侧面与直立空心圆柱相交，两者顶面平齐；水平空心圆柱与直立空心圆柱垂直相交;肋板与直立空心圆柱相交。

二、选择主视图主视图是最重要的视图。

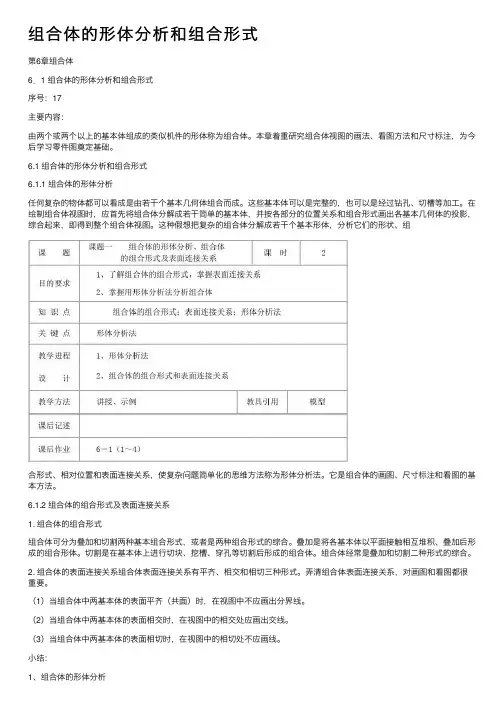

组合体的形体分析和组合形式第6章组合体6．1 组合体的形体分析和组合形式序号：17主要内容：由两个或两个以上的基本体组成的类似机件的形体称为组合体。

本章着重研究组合体视图的画法、看图⽅法和尺⼨标注，为今后学习零件图奠定基础。

6.1 组合体的形体分析和组合形式6.1.1 组合体的形体分析任何复杂的物体都可以看成是由若⼲个基本⼏何体组合⽽成。

这些基本体可以是完整的，也可以是经过钻孔、切槽等加⼯。

在绘制组合体视图时，应⾸先将组合体分解成若⼲简单的基本体，并按各部分的位置关系和组合形式画出各基本⼏何体的投影，综合起来，即得到整个组合体视图。

这种假想把复杂的组合体分解成若⼲个基本形体，分析它们的形状、组合形式、相对位置和表⾯连接关系，使复杂问题简单化的思维⽅法称为形体分析法。

它是组合体的画图、尺⼨标注和看图的基本⽅法。

6.1.2 组合体的组合形式及表⾯连接关系1. 组合体的组合形式组合体可分为叠加和切割两种基本组合形式，或者是两种组合形式的综合。

叠加是将各基本体以平⾯接触相互堆积、叠加后形成的组合形体。

切割是在基本体上进⾏切块、挖槽、穿孔等切割后形成的组合体。

组合体经常是叠加和切割⼆种形式的综合。

2. 组合体的表⾯连接关系组合体表⾯连接关系有平齐、相交和相切三种形式。

弄清组合体表⾯连接关系，对画图和看图都很重要。

（1）当组合体中两基本体的表⾯平齐（共⾯）时，在视图中不应画出分界线。

（2）当组合体中两基本体的表⾯相交时，在视图中的相交处应画出交线。

（3）当组合体中两基本体的表⾯相切时，在视图中的相切处不应画线。

⼩结：1、组合体的形体分析2、组合体的组合形式及表⾯连接关系6.2 组合体视图的画法序号：18主要内容：画组合体的视图时，⾸先要运⽤形体分析法将组合体合理地分解为若⼲个基本形体，并按照各基本形体的形状、组合形式、形体间的相对位置和表⾯连接关系，逐步地进⾏作图。

下⾯结合实例，介绍组合体视图的画法。

6.2.1 叠加型组合体视图的画法叠加型组合体视图的画图⽅法和步骤。

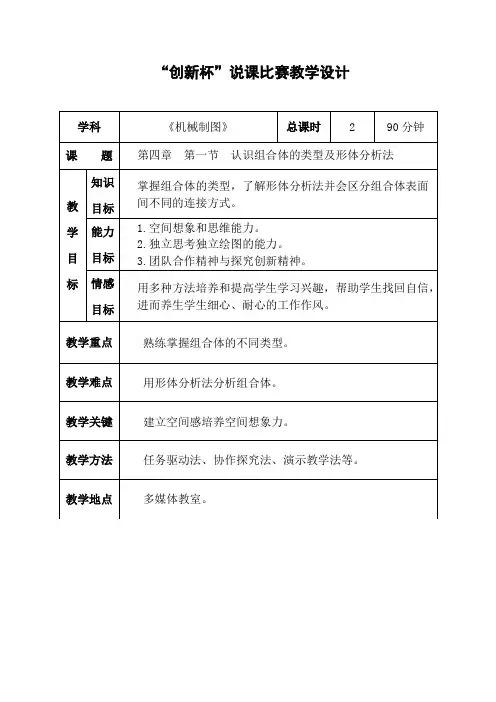

“创新杯”说课比赛教学设计教学进程安排（三）根据不同类型组合体特点完成相应任务（25分钟）1.叠加型组合体相关任务通过观看动画，由同学们独立完成。

（5分钟）同学们的声音：有些同学觉得自己并不是很擅长构建空间思维，希望老师能够将书中的例子做成三维模型。

教学进程安排2.切割型组合体相关任务，通过观看动画，由小组成员间讨论协作完成。

（8分钟）使用3DMAX制作模型动画，满足学生要求的同时，便于学生理解掌握。

3DMAX也是同学们下学期即将学习的专业课，讲解其功能性的同时，有效的提高了学生的学习兴趣。

教学进程安排3.综合型组合体相关任务，通过教师指导，小组讨论共同完成。

（12分钟）在这部分教学中，教师可以根据学生完成题目的时间和完成度评估学生的知识掌握程度。

全过程体现学生在做中学、教师在做中教有效的突出了本课程的重点。

教学进程安排4.随时发现学生遇到的困难及时解决。

通过教师教学软件的功能实现对学生操作的实时监控。

及时发现学生存在的问题，随时与学生沟通，反馈，提高教学效果。

（四）引导学生准确运用形体分析法分析形体（15分钟）1.观看综合型组合体1的分解、合成动画。

（3分钟）2.观看综合型组合体2的分解、合成动画。

（3分钟）多媒体教学的优势在于让抽象的问题具体化。

教师有意将形体分析法渗透于每个组合体类型的讲解之中。

在此部分具体提出，并辅以具体的图形讲解，很好的突破了本课程难点。

教学进程安排3.介绍组合体表面的交线并完成任务书中对应任务。

（9分钟）此部分知识点，为以后画组合体视图做铺垫。

教学进程（五）独立完成下列组合体三视图（10分钟）安排目的在于检验学生对于形体分析法的掌握程度。

教学进程安排给出标准答案：（六）保存本节课完成的任务，按照指定上传路径提交。

（7分钟）1.上传文件（1分钟）2.课程小结（5分钟）（1）帮助学生回顾本节课所学的知识点。

（2）同学之间交流体会，总结经验相互提高。

（3）教师对学生表现及知识点进行点评。
