组合体的概念组合体是指在机械、建筑、电子、航空航天等工程领域中，由两个或多个基本几何体或简单体组合而成的整体。
组合体可以是复杂的三维实体，也可以是二维的平面图形。
1.组合体的定义组合体是指由两个或多个基本几何体或简单体组合而成的整体。
这些基本几何体或简单体可以是棱柱、圆柱、圆锥、球体、立方体等，也可以是各种形状的曲面或曲线。
组合体的定义可以根据具体的应用领域和需求而有所不同，但它们都具有一些共同的特征。
2.组合体的构成组合体的构成可以分为两种类型：叠加型和挖切型。
叠加型组合体是由两个或多个基本几何体或简单体沿着某一方向叠加而成的整体。
挖切型组合体则是在一个或多个基本几何体或简单体上进行挖切、去除部分材料而形成的整体。
3.组合体的特征组合体具有以下特征：（1）具有形状多样性：组合体的形状可以非常复杂，包括各种曲线和曲面，这使得它们在机械、建筑、电子等领域中具有广泛的应用。
（2）具有可拆卸性：组合体可以由两个或多个基本几何体或简单体组成，这些基本单元可以根据需要进行拆卸和组装。
这种可拆卸性使得组合体在维修、运输和生产方面具有便利性。
（3）具有可调整性：组合体的组成单元通常可以调整其相对位置、大小、形状等参数，以适应不同的应用需求。
这种可调整性使得组合体在设计过程中具有很高的灵活性。
4.组合体的应用领域组合体在各个工程领域中都有广泛的应用，例如：（1）机械工程：在机械设计中，组合体经常被用于构建各种复杂的机械零件和装配体，如减速器、机床、齿轮等。
（2）建筑工程：在建筑设计中，组合体经常被用于构建各种建筑结构，如桥梁、房屋、高层建筑等。
（3）电子工程：在电子行业中，组合体经常被用于构建各种电子设备，如手机、电脑、电视等。
此外，在航空航天领域中，组合体也经常被用于构建各种飞机、火箭和卫星等。
5.组合体的设计原则组合体的设计需要遵循一些基本原则，如：（1）功能需求原则：设计时需要满足用户对产品功能的需求，包括使用功能、操作性能、维护性等方面。
第七章组合体任何机器零件，从形体角度，都可以看作是由一些基本形体组成的，这种由若干基本形体组合而成的物体，称为组合体。
本章在运用投影理论的基础上，研究组合体的分析方法以及组合体的画图、读图、尺寸标注等问题。
§7.1 组合体的组合方式组合体形状的变化，主要取决于所组成的基本形体的形状，还与基本形体间的组合方式和形体邻接表面间的相对位置有很大的关系。

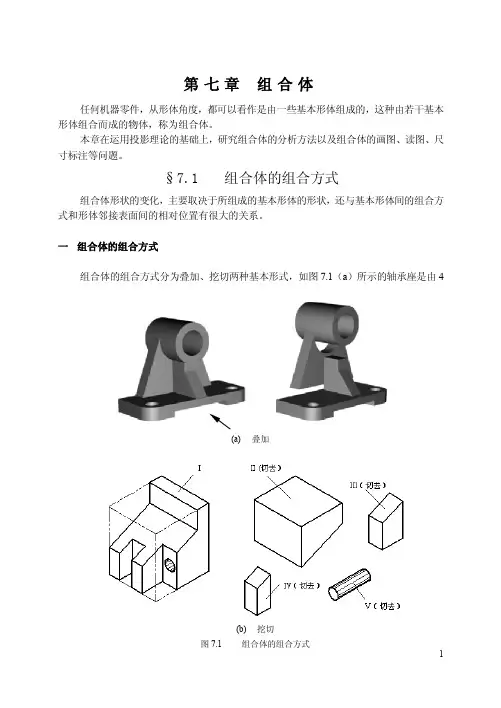

一组合体的组合方式组合体的组合方式分为叠加、挖切两种基本形式，如图7.1（a）所示的轴承座是由4(a) 平齐 (b) 不平齐 (c) 相切 (d) 相交图7.2 基本形体间的邻接表面关系. 个基本形体叠加而成．图7．1(b)所示的导块是由一长方体挖切去Ⅱ，Ⅲ，Ⅳ，Ⅴ4个基本形体而形成的，其中包括穿孔．大多数组合体的组合方式，实际上是叠加和挖切的综合形式． 二 形体邻接表面间的相对位置组成组合体的基本形体邻接表面的相对位置有平齐、不平齐、相切、相交四种情况，如图7．2所示．相应地，它们在视图中的投影具有各自的特点：1. 当两形体的表面平齐时，其投影之间没有线隔开，如图7．3(a)所示．2. 当两形体的表面不平齐时，其投影之间应有线隔开，如图7．3(b)所示．3. 当两形体的表面相切时，切线的投影不应画出，如图7．3(c)所示．4. 当两形体的表面相交时，交线的投影应画出，如图7．3(d)所示．(a) (b) (c) (d)图7.3 基本形体邻接表面关系的投影.§7.2 组合体的分析方法一 形体分析法把组合体假想分解为若干个基本形体，并确定各基本形体的形状、相互位置以及组合方式，从而产生对整个组合体形状的完整概念，这种方法称为形体分析法．如图7．4(a)所示的组合体，是由基本形体Ⅰ(四棱柱)、Ⅱ(圆锥台)、Ⅲ(圆柱)、Ⅳ(由半圆柱和四棱柱组成的U 形柱)组成．由图7．4(b)知，形体Ⅰ和Ⅱ同心叠加；在形体Ⅰ左右两侧的中间各挖去一个形体Ⅳ；与形体Ⅱ同轴挖去一个形体Ⅲ，其高度为形体Ⅰ、Ⅱ之和．可见，该组合体是基本形体经叠加和挖切的综合结果．再从图7．4(c)可以看出，同一组合体也可直接由形体A 和B 同心叠加而成．这时的形体A 和B 已经不是原来意义上的基本体(如棱柱、棱锥、圆柱、圆锥、圆球等)了，而是由基本体经过简单的切割、穿孔等操作形成的基本形体．由此可见，形体分析法分解组合体时，分解过程并非是唯一的．为提高形体分析的效率，应熟悉、掌握一些常见的基本形体，如图7．1(a)中的四个基本形体，不必再作过细的分解．形体分析法作为组合体画图、读图、标注尺寸的最基本方法，具有突出的优点：把复杂形体分解成简单的基本形体，即，将复杂问题转化成简单问题，容易解题；以基本形体作为构成组合体的基本单位，便于形成反映组合体轮廓特征的整体概念，有助于培养和提高空间想象能力．但是，形体分析法存在局部细节较难确定的问题．二 线面分析法(a) (b) (c)图7.4 形体分析线面分析法就是运用线面的投影特性，分析视图中每条图线、每个封闭线框与空间形体上线、面的对应关系，从而实现画图、读图的方法。
