组合体的形体分析

第四章组合体
组合体——由两个或两个以上的基本几何体做组成的物体。

4.1 组合体的形体分析
一、形体分析法
任何复杂的物体，都可以看成是由若干个基本几何体组合而成的。

例轴承座的形体分析——通过将物体分解成若干个基本几何体，并分清其相对位置和组合形式的方法称为形体分析法。

二、组合体的组合形式
1、叠加——两形体以平面相接触，是最简单的组合形式。

画图注意：（1）两形体的表面不平齐时，中间应画线；而接触处的“缝”是不能画线的；
（2）两形体的表面平齐时，中间不应画线；
2、相切——平面与回转体表面光滑连接。

画法：（1）两面相切处不画线；
（2）相邻平面的投影应画至切点处。

3、相贯——两形体的表面相交。

相贯线的近似画法：以大圆柱的半径为半径画圆弧（不适用两圆柱
直径相近）。

内相贯线：画法相似，但应注意是否可见。

4、切割——先画完整物体的三视图，再逐个画出被切部分的投影。

总结：画组合体的视图时，要通过形体分析，明白各相邻形体表面之间的衔接关系和组合形式，选择适当的表达方案，再按正确的作图方法和步骤作图。

作业：P87 ~ P88，P89（选2）。

第七章组合体任何复杂的物体，都可看成是由若干个基本体组合而成的。

这种由两个或两个以上基本体组成的物体称为组合体。

第一节组合体的形体分析top一、形体分析法在组合体的画图、读图和标注尺寸过程中，通常假想将其分解成若干个基本体，弄清楚各基本体的形状、相对位置、组合形式以及表面连接关系，这种 "化整为零"，使复杂问题简单化的分析方法称为形体分析法。

如图7-1所示支架可分解为直立空心圆柱、底板、肋板、耳板和水平空心圆柱等五部分。

形体分析法是画、读组合体视图及标注尺寸的最基本的方法。

二、组合体的组合形式及其表面连接关系组合体的组合形式有叠加和切割两种基本形式，而常见的是这两种形式的综合。

在组合体上，各形体相邻表面之间按其表面形状和相对位置不同，连接关系可分为：平齐、不平齐、相切和相交四种情况。

连接关系不同，连接处投影的画法也不同。

(1) 平齐当相邻两形体的表面平齐(共面)时，中间不应有线隔开，如图7-2所示；(2) 不平齐当相邻两形体的表面不平齐(不共面)时，中间应该有线隔开，如图7-3所示；(3) 相交当相邻两形体的表面相交时，在相交处应该画出交线，如图7-4所示；(4) 相切当相邻两形体的表面相切时，由于在相切处两表面是光滑过渡的，故在相切处不应该画线，但耳板的顶面投影应画到切点处，如图7-5所示。

第二节组合体的三视图画法top画组合体三视图的基本方法是形体分析法。

下面以图7-1a 所示的支架为例，说明画图的方法和步骤。

一、形体分析画图之前，首先应对组合体进行形体分析，将其分解成几个组成部分，明确各基本体的形状、组合形式、相对位置以及表面连接关系；以便对组合体的整体形状有个总体了解，为画图作准备。

如图7-1所示支架可分解为五个部分，底板的侧面与直立空心圆柱相切，两者底面平齐；耳板的侧面与直立空心圆柱相交，两者顶面平齐；水平空心圆柱与直立空心圆柱垂直相交;肋板与直立空心圆柱相交。

二、选择主视图主视图是最重要的视图。

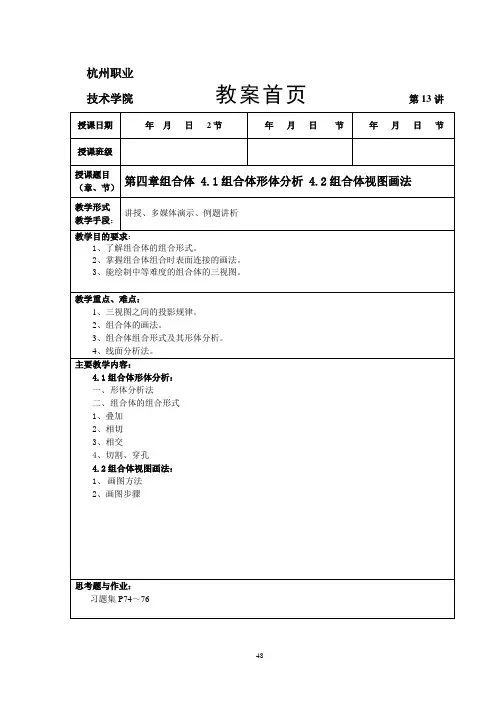

杭州职业技术学院教案首页第13讲第四章 组 合 体4.1 组合体的形体分析一﹑形体分析法将组合体假想的分解为若干基本体，可将复杂的的问题简单化。

二、组合形式及其相对位置1、 叠加（1）相贴：两个基本体以平面方式相互接触。

如果两基本体表面平齐，则不画线，反之画线。

（2）相切：两基本形体表面相切时，相切处不画线。

（3）相交：两基本几何体表面彼此相交时，相交处画不同形式的交线。

相切与相交三视图2、切割：切割类组合体可以看成是在基本几何体上进行切割、钻孔、挖槽等所够成的形体。

3、综合：综合类组合体是叠加和切割两种组合形式的组合。

4.2 组合体视图的画法以轴承座为例说明画组合体三视图的方法和步骤。

一、形体分析二、确定主视图1、尽量符合组合体自然安放的位置，并尽可能使物体上主要平面平行于投影面。

2、尽可能多的反映组合体的形状特征及各基本体间的相对位置关系。

3、兼顾其他两个视图表达清晰（虚线尽量少）。

三、画法步骤1、定比例，选图幅2、布置图面，画基准线3、画三视图底稿（1）几个视图一起画（2）各形体之间的相对位置关系要保持正确（3）各形体之间的表面过度关系要表示正确4、检查、描深杭州职业技术学院教案首页第14讲4.4看组合体视图一、看图基本要领1、要善于分析视图中的线和封闭线框的含义2、必须将几个视图联系起来看组合体通常需要几个视图才能表达清楚，一般一个视图不能确定组合体的形状，有时两个视图也不能确定组合体的形状3、要从反映形体特征明显的视图（通常为主视图）看起，再与其它视图联系起来。

（形体特征是指组合体的形状特征和位置特征）二、看图的方法和步骤看图的基本方法与画图一样。

主要是形体分析法，结合线面分析。

从反映物体形状特征的视图（主视）入手，对照其它视图，分析由哪些基本体组合。

通过什么形式组合。

按投影特征确定各基本体形状、相对位置，综合想象物体总形状。

局部难懂部位，结合线面分析。

1、看图基本方法：形体分析法+线面分析法2、看图一般步骤1）抓住特征分线框，对照投影关系。
