1 / 1 中考物理專題五
動態電路及電路故障分析
一、復習目標：1、會分析滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化；2、會分析開關の斷開或閉合引起電路中電學物理量の變化；3、會判斷兩種基本の電路故障（斷路和短路）。
二、知識儲備：
1、串聯電路是分壓電路，在串聯電路中，電阻越大の，分の電壓越 （多或少）；並聯電路是分流電路，在並聯電路中，電阻越大の分の電流越
（多或少）。
2、在串聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變 （大或小）；在並聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變 （大或小）。
3、有公式I=U/R得，當電壓不變時，電阻越大，電流就越 （大或小）；有公式U=IR得，通過電阻の電流越大，它兩端の電壓也越 （大或小）；
4、 是斷路； 短路。
5、電流錶の特點是電阻很 （大或小），通常相當於 ，電壓表の特點是電阻很 （大或小），通常相當於 。
三、典型例題 動態電路部分
第一種類型：滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化
（一）．串聯電路中滑動變阻器の滑片Pの位置の變化引起の變化
例一、如圖1，是典型の伏安法測電阻の實驗電路圖，當滑片P向右移動時，請你判斷A表和V表の變化。
分析；先確定電路，再看電阻の變化，再根據歐姆定律判斷電流の變化，最後根據歐姆定律の變形公式判斷電壓の變化。
針對練習
（1）、如圖2，當滑片P向左移動時，A表和V表將如何變化。
（2）、如圖3，當滑片P向左移動時，A表和V表將如何變化
（3）、在如圖4所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（ ）
(A)電流錶示數變大，燈變暗。 (B)電流錶示數變小，燈變亮。
word格式-可编辑-感谢下载支持
动态电路专题
一、滑动变阻器
1．串联电路
【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
练习：如图2所示，闭合形状S后，使滑动变阻器的滑片P向左滑动，则（ ）
A．电流表的示数变大，电压表的示数变大，灯变暗 B．电流表的示数变小，电压表的示数变大，灯变亮
C．电流表的示数变大，电压表的示数变小，灯变亮 D．电流表的示数变小，电压表的示数变小，灯变暗
【例2】如图3，当滑片P向左移动时，A表和V表将如何变化。
练习：如图4，当滑片P向左移动时，A表和V表将如何变化。
【例3】在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
A．安培表示数变大，灯变暗 B．安培表示数变小，灯变亮
C．伏特表示数不变，灯变亮 D．伏特表示数不变，灯变暗
练习：在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
A．电压表示数变大，灯变暗 B．电压表示数变小，灯变亮
C．电流表示数变小，灯变亮 D．电流表示数不变，灯变暗
word格式-可编辑-感谢下载支持
2．并联电路
【例4】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？
练习：如图8，当滑片P向右移动时，A1表、A2表和V表将如何变化？
二、开关的断开或闭合
1．串联电路
【例5】在如图9所示的电路中，将开关K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
练习：在如图10所示的电路中，当开关K断开时，电阻R1与R2是_______联的。开关K闭合时，电压表的示数将________（选填“变小”、“不变”或“变大”）。
2．并联电路
【例6】在图11中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。
文档收集于互联网，已重新整理排版.word版本可编辑,有帮助欢迎下载支持.

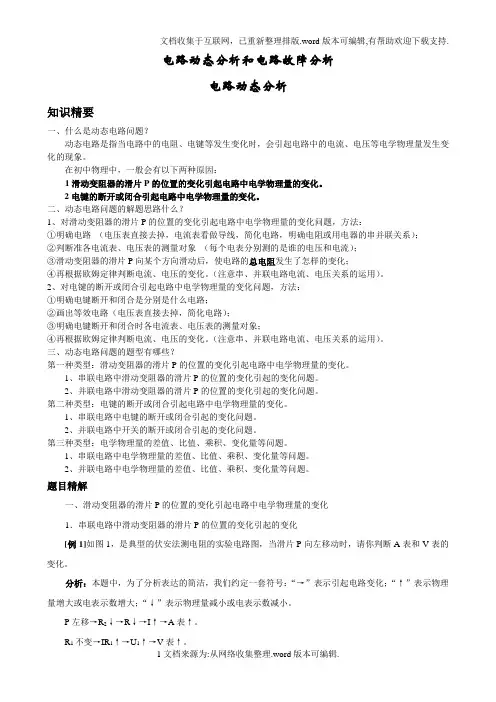

1文档来源为:从网络收集整理.word版本可编辑. 电路动态分析和电路故障分析
电路动态分析
知识精要
一、什么是动态电路问题？
动态电路是指当电路中的电阻、电键等发生变化时，会引起电路中的电流、电压等电学物理量发生变化的现象。
在初中物理中，一般会有以下两种原因：
1滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化。
2电键的断开或闭合引起电路中电学物理量的变化。
二、动态电路问题的解题思路什么？
1、对滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化问题，方法：
①明确电路 （电压表直接去掉，电流表看做导线，简化电路，明确电阻或用电器的串并联关系）；
②判断准各电流表、电压表的测量对象 （每个电表分别测的是谁的电压和电流）；
③滑动变阻器的滑片P向某个方向滑动后，使电路的总电阻发生了怎样的变化；
④再根据欧姆定律判断电流、电压的变化。（注意串、并联电路电流、电压关系的运用）。
2、对电键的断开或闭合引起电路中电学物理量的变化问题，方法：
①明确电键断开和闭合是分别是什么电路；
②画出等效电路（电压表直接去掉，简化电路）；
③明确电键断开和闭合时各电流表、电压表的测量对象；
④再根据欧姆定律判断电流、电压的变化。（注意串、并联电路电流、电压关系的运用）。
三、动态电路问题的题型有哪些？
第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化。
1、串联电路中滑动变阻器的滑片P的位置的变化引起的变化问题。
2、并联电路中滑动变阻器的滑片P的位置的变化引起的变化问题。
第二种类型：电键的断开或闭合引起电路中电学物理量的变化。
1、串联电路中电键的断开或闭合引起的变化问题。
2、并联电路中开关的断开或闭合引起的变化问题。
第三种类型：电学物理量的差值、比值、乘积、变化量等问题。
1、串联电路中电学物理量的差值、比值、乘积、变化量等问题。
考点扫描☆名师点拨
一、考点解析
动态电路分析是初中物理电学中的重点内容。动态电路分析只涉及到串并联电路（电源电压保持不变）。所谓动态电路是指对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断等形式来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。
中考物理中，动态电路分析主要以选择题和计算题形式出现。主要分为三种类型：（1）滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；（2）开关的断开或闭合引起电路中电学物理量的变化；（3）其他电学量发生变化或客观因素引起电路中电学物理量的变化。
具体来说，就是要弄清电阻之间是串联还是并联或两者皆有；所给的电表是测量干路的电流（或电压）还是支路中的电流（或电压）等。
解答此类问题需要注意一下问题：
1.电流表的电阻非常小，在电路中相当于导线，可看作短路。
2.电压表的电阻非常大，在电路中相当于断路（开路），即在分析此类问题时可先将电压表放在一边，暂不考虑。
3.基本思想：明确电路中的变量和不变量，首先确定不变的物理量（如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压和额定功率），然后根据相关的规律去分析其它量的变化。
4.解题思路：总体遵循“先局部-再整体-再局部”的思路，具体说来：①由某个电阻或开头的变化分析总电阻的变化（局部）；②根据欧姆定律，由总电阻的变化分析总电流的变化（整体）；③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化（局部）。
开关通（闭合）、断（断开）动态电路分析
电路中开关闭合或断开，电路中物理量发生变化。开关通断变化的是电路中元件的接入和退出，元件的变化会引起电路物理量的变化。分析此类动态电路，要看清开关通断后元件是如何发生变化的，然后再进一步分析物理量的变化。
二、考点复习
1.定义：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。常见的电路状态有：通路、开路、短路。 2.电路串联：把元件逐个顺次连接起来的电路叫串联；电路中只有一条电流路径，一处段开所有用电器都停止工作。
