金太阳课程辅导中心内部资料
1 专题五 电路动态分析
动态电路分析方法：
（1） 确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。
（2） 确定各表测量对象：电压表只抱一个，电流表和谁串联。
（3） 电阻的变化情况：变阻器滑片的移动以及断开（或闭合）电键，注意局部短路的情况。
（4） 各表的变化情况：在并联中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。在串联电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。
记忆方法：动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；
串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；
并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。
1．在如图所示电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 。
2．如上中图所示的电路中，电流电压不变，闭合电键，当滑动变阻器的滑片向右移动时，电流表A的示数 ，电压表V1的示数 ，电压表V2的示数 。（均选填“变大”、“变小”、“不变”）。
3．如上右图所示电路中，当电键S由断开到闭合时，电流表的示数将 。
4．在下左图所示的电路中，闭合电键后，滑动变阻器的滑片向左移动时，电流表的示数将 。 S
R L V
A
R1 R2 V1 A V2 A 金太阳课程辅导中心内部资料
1 专题：电路的动态分析
班级： 姓名： 学号：
所谓动态就是电路中某些元件（如滑动变阻器的阻值）的变化，会引起整个电路中各部分相关电学物理量的变化。
（一）程序法。
基本思路是“局部→整体→局部”。即从阻值变化的的入手，由串并联规律判知R总的变化情况再由欧姆定律判知I总和U端的变化情况最后由部分电路欧姆定律及串联分压、并联分流等规律判知各部分的变化情况其一般思路为：
（1）确定电路的外电阻R外总如何变化；
（2）根据闭合电路欧姆定律rREI外总总确定电路的总电流如何变化；
（3）由U内=I总r确定电源内电压如何变化；
（4）由U外=E－U内 ( 或U外=E-Ir ) 确定电源的外电压如何（路端电压如何变化）
（5）由部分电路欧姆定律确定干路上某定值电阻两的电压如何变化；
（6）确定支路两端电压如何变化以及通过各支路的电流如何变化（可利用节点电流关系）。
动态分析问题的思路程序可表示为：
简单表示为：
例1：如图所示，电键闭合时，当滑动变阻器滑片P向右移动时，试分析L1、L2的亮度变化情况。
练习1：电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是 （ ）
A.电压表和电流表读数都增大
B.电压表和电流表读数都减小
C.电压表读数增大，电流表读数减小
D.电压表读数减小，电流表读数增大 端总总局UIRRI分
U分
1L2LP3L 2 （二）“并同串反”（结论法）
①“串反”：是指某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小；某一电阻减小时，与它串联或间接串联的电阻中的电流、两端电压、电功率将增大。
②“并同”：是指某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大；某一电阻减小时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小。

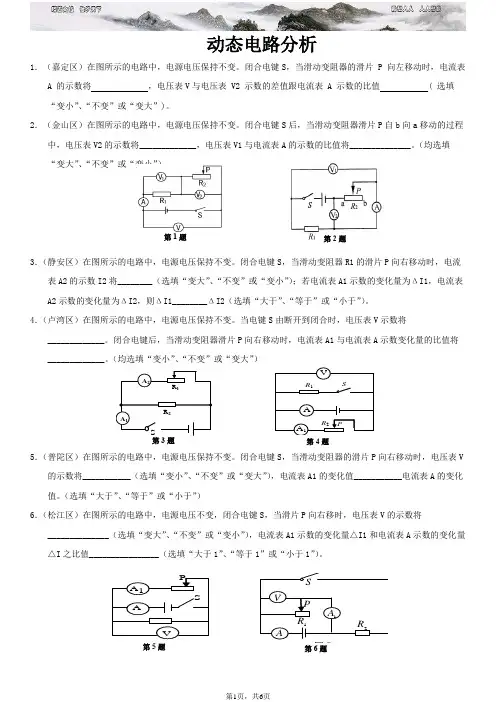

第1页，共6页 动态电路分析
1．（嘉定区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片 P 向左移动时，电流表
A
的示数将
，电压表V与电压表 V2 示数的差值跟电流表 A 示数的比值 ( 选填“变小”、“不变”或“变大”)。
2．（金山区）在图所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器滑片P自b向a移动的过程中，电压表V2的示数将_____________，电压表V1与电流表A的示数的比值将______________。（均选填“变大”、“不变”或“变小”）
3．（静安区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器R1的滑片P向右移动时，电流表A2的示数I2将________（选填“变大”、“不变”或“变小”）；若电流表A1示数的变化量为ΔI1，电流表A2示数的变化量为ΔI2，则ΔI1________ΔI2（选填“大于”、“等于”或“小于”）。
4．（卢湾区）在图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电压表V示数将_____________。闭合电键后，当滑动变阻器滑片P向右移动时，电流表A1与电流表A示数变化量的比值将_____________。（均选填“变小”、“不变”或“变大”）
5．（普陀区）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将___________（选填“变小”、“不变”或“变大”），电流表A1的变化值___________电流表A的变化值。（选填“大于”、“等于”或“小于”）
6．（松江区）在图所示的电路中，电源电压不变，闭合电键S，当滑片P向右移时，电压表V的示数将______________（选填“变大”、“不变”或“变小”），电流表A1示数的变化量△I1和电流表A示数的变化量△I之比值________________（选填“大于1”、“等于1”或“小于1”）。
题型1： 电路动态分析问题
1、程序法：如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。初始时S0与S均闭合，现将S断开，则
A. V的读数变大，A的读数变小
B. V的读数变大，A的读数变大
C. V的读数变小，A的读数变小
D. V的读数变小，A的读数变大
2、串异并同
在下图的闭合电路中，当滑片P向右移动时，两电表读数的变化是
变大，V变大
变小，V变大
变大，V变小
变小，V变小
1、在如图1所示的闪光灯电路中，电源的电动势为E，电容器的电容为C.当闪光灯两端电压达到击穿电压U时，闪光灯才有电流通过并发光．正常工作时，闪光灯周期性短暂闪光，则可以判定
A．电源的电动势E一定小于击穿电压U
B．电容器所带的最大电荷量一定为CE
C．闪光灯闪光时，电容器所带的电荷量一定增大
D．在一个闪光周期内，通过电阻R的电荷量与通过闪光灯的电荷量一定相等
2、在如图所示，c1=6μF,c2=3μF,R1=3Ω,R2=6Ω，电源电动势E=18V，内阻不计，下列说法正确的是
A.开关s断开时，a、b两点电势相等
B.开关s闭合后，a，b两点间的电流时2A
C.开关 s断开时C1带的电荷量比开关s闭合后C1带的电荷量大
D.不论开关s断开还是闭合，C1带的电荷量总比C2带的电荷量大
题型3：闭合电路的图像问题
1、（多选）在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是（ ）
A．U1/I不变，ΔU1/ΔI不变 B．U2/I变大，ΔU2/ΔI变大
