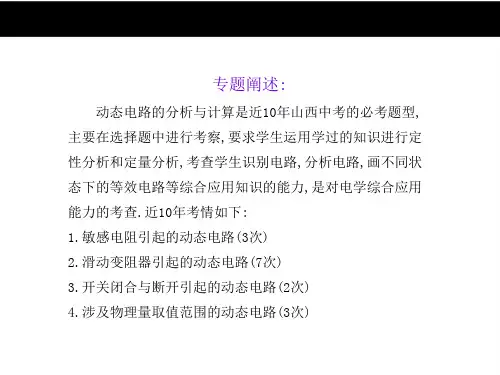

专题一动态电路分析及计算

WORD格式可编辑

专业知识整理分享 (1) (2)

(3) a b c

R2 R1 S

P L

R

S

R2 R1

S P

电路动态分析

1、如图所示电路中。电源电压保持不变。闭合电键S后，当滑动变阻器滑片P向左移动时，电流表的示数

将 （选填“变小”、“不变”或“变大”）。若在电路中再接入一个电压表，且当滑片P分别位于变阻器

的右端、

中点和左端时，电压表的示数如下表所示，则电压表应并联在图中 两点之间（选填“ab”、“bc”或“ac”）。

2、如图所示电路中。电源电压保持不变。当电键S由断开到闭

合时，电流表的示数将 ，电压表与电流表示数的比值将 。（选填“变小”、“不变”或“变大”）。

3、如图所示电路中。电源电压保持不变。闭合电键S后，当

滑动变阻器滑片P向右移动时，电流表A的示数将 ，

电压表V1的示数 ，电压表V2的示数

（选填“变小”、“不变”或“变大”）。

4、如图所示电路中，当电键S由断开到闭合时，电流表的示数将（ ）。

A、变大 B、变小 C、不变 D、先变小后变大

5、如图所示电路中，闭合电键S，滑动变阻器的滑片P向左移动时，电流表的示数将（ ）。

A、变大 B、变小 C、不变 D、先变小后变大

6、如图所示电路中，当电键S断开时，电阻R1与R2是 联连接的。电键S闭合时，电压表的示数将

（选填“变小”、“不变”或“变大”）。

7、如图所示电路中。电源电压保持不变。当电键S由断开到闭合时，电压表V1的示数将 ，电压表V2的示数将 。（选填“变小”、“不变”或“变大”）。

电学中动态电路分析 一、知识点回顾 1.电路特点 电路名称 串联电路 并联电路 电路图 电流 IA=IB=IC IA=IB + IC 电压 U = U1 + U2 U = U1 =U2 电阻 R = R1 + R2 1/R = 1/R1 + 1/R2 R = R1R2/(R1 + R2) 电压与电流分配关系 串联分压 U1/U2=R1/R2 U1/U=R1/R 并联分流 I1/I2 = R2/R1 利用串并联电路中分压分流关系式可以迅速解决问题 【练习】 1. 在探究电路的电流规律实验时用了图8中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（ ）

2. 某电器的内部电路如右图所示，其中R1=12Ω。当在A、B两个接线端口接入电压为10V 的电源时，电流表的示数为0.5A；而把此电源（电压恒定）接在C、D两个接线端口时，电流表的示数为1A，则下列判断中正确的一项是： A．可求出R2和R3的阻值，分别为R2= 8Ω，R3=2Ω B．可求出R2和R3的阻值，分别为R2= 8Ω，R3=12Ω C．只能求出R2和R3阻值的比值，R2 ：R3=1 ：2 D．电路发生了变化，不符合控制变量法，无法计算 3.如图所示电路，当开关闭合时，电压表示数为6V，已知灯L2电阻为6Ω，电源电压为18V，则L1的电阻为（ ） A. 1Ω B.2Ω C.3Ω

D.4Ω 4．电源电压保持不变，灯L电阻为8Ω，滑动变阻器最大阻值为20Ω。当变阻器滑片P滑到A端时，闭合开关S1和S2，则通过L与滑动变阻器的电流之比为（ ） A. 2 : 5 B. 5 : 2 C. 3 ：2 D.2 ：3 5. 图8所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω.闭合开关S，电流表A1和A2的示数之比为2∶3.若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2.则下列选项正确的是（ ） A．R1＝5Ω B．R1＝20Ω C．U1∶U2＝3∶4 D．U1∶U2＝4∶3

S2 S1

S RRR2

S R1

（2013四川自贡）30、如图是某电器设备内的一部分电路，电源电压恒为12V，R1为定值电阻，R2为标有“100Ω 0.5A”字样的滑动变阻器．R3为标有“3V 0.9W”字样的定值电阻．（1）当开关同时闭合时，电流表的示数为0.3A，求R1的阻值及这种情况下整个电路可能消耗的最小功率．

（2013重庆）19生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究电热器多档位的问题。已知R1=10Ω，R2=30Ω，请计算:

（1）S1、S2断开，S3闭合时，电路中的电流是多少?

（2） S1断开，S2、S3闭合时，通电5min电路消耗的电能是多少?

（3）该电路的最大功率和最小功率之比是多少?

（泰安市二〇一三年）28.如图所示，电源电压恒定不变，电阻R1的阻值为5Ω，小灯泡上标有“12V 6W”字样，闭合开关S．

（1）当开关S1、S2都闭合，滑动变阻器的滑片P移

到最右端时，电流表的读数为1.7A，小灯泡恰

能正常发光，求滑动变阻器的最大阻值。

（2）当开关S1、S2都断开，滑动变阻器的滑片P在最右端，求电流表的读数和滑动变阻器消耗的电功率。

（2013湛江） 21.寒冷的冬天，小明给住在农村的奶奶买了一个如图15所示的“暖手宝”，铭牌如表1所示，请回答下列问题：

（1）该“暖手宝”正常工作时通过的电流和电阻各是多少？

（2）该“暖手宝”正常工作3分钟产生的热量是多少？

（3） 小明奶奶家离变电站较远变电站输出的电压为220V），输电导线的总电阻为11Ω，当小明在奶奶家断开其它用电器只使用该“暖手宝”时，“暖手宝”消耗的实际功率是多少？（小数后面保留一位

小数，不考虑温度对电阻的影响）

（2013扬州）1．（6分）右表是小明家电热水壶的铭牌。求：

（1）电热水壶的电阻。

V2

V1

L1 L2

L3 闭合电路欧姆定律

一、闭合电路动态分析

1.分析思路：

（1）电路中不论是串联还是并联部分，只要有一个电阻的阻值变大时，整个电路的总电阻就变大。只要有一个电阻的阻值变小时，整个电路的总电阻都变小。

（2）根据总电阻的变化，由闭合电路欧姆定律可判定总电流、电压的变化。

（3）判定变化部分的电流、电压变化。如变化部分是并联回路，那么仍应先判定固定电阻部分的电流、电压的变化，最后变化电阻部分的电流、电压就能确定了。

例1R1滑片从右端向左端滑动过程中，各电阻两端电压及流过的电流如何变化？

解析：R1增大，总电阻一定增大；由rREI，I一定减小；由U=E-Ir，U一定增大；因此U4、I4一定增大；由I3= I-I4，I3、U3一定减小；由U2=U-U3，U2、I2一定增大；由I1=I3

-I2，I1一定减小。

2.总结规律：

（1）总电路上R增大时总电流I减小，路端电压U增大；

（2）变化电阻本身和总电路变化规律相同；

（3）和变化电阻有串联关系的看电流（即总电路R增大，总电流减小时，该电阻的电流、电压都减小）；

（4）和变化电阻有并联关系的看电压（即总电路R增大，路端电压增大时，该电阻的电流、电压都增大）。

1 如图1所示电路中，当滑动变阻器的滑片P向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？

2如图，电源的内阻不可忽略．已知定值电阻R1=10Ω，R2=8Ω．当电键S接位置1时，电流表的示数为0.20A．那么当电键S接位置2时，电流表的示数可能是下列的哪些值

A.0.28A B.0.25A C.0.22A D.0.19A

3如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是

A.小灯泡L1、L3变暗，L2变亮
