目前市场上的自吸式离心泵产品种类繁多，质量良莠不齐，如何选择合适的自吸离心泵则成了朋友需要解决的一个难题，自吸离心泵选型根据设计流量、所需扬程、管道口径选泵。

自吸离心泵顾名思义就是一种离心式原理的自吸泵类产品，自吸离心泵叶轮分为闭式叶轮及开式叶轮两种、闭式叶轮只能输送不含颗粒杂质的类似与清水的液体、特点有高扬程的型号供用户选择、而开式叶轮的自吸离心泵特点是不仅仅能输送清水而且含有固体颗粒及杂质的液体也能输送、只是扬程范围相对闭式叶轮的自吸离心泵要低一点。

闭式叶轮的ZX自吸离心泵，开式叶轮的ZW自吸离心泵。

下面我们一起来了解自吸式离心泵选型方法。

自吸式离心泵选型方法1、选型方法要因地制宜选择自吸泵，气液混合式自吸泵的工作过程，由于自吸泵泵体的特殊结构，水泵停转后，泵体内存有一定量的水，泵再次启动后由于叶轮旋转作用，吸入管路的空气和水充分混合，并被排到气水分离室，气水分离室上部的气体溢出，下部的水返回叶轮，重新和吸入管路的剩余空气混合，直到把泵及吸入管内的气体全部排出，完成自吸，并正常抽水。

水环轮式自吸泵是将水环轮和水泵叶轮组合在一个壳体内，借助水环轮将气体排出，实现自吸功能。

2、要适当超标选水泵，确记水泵类型后，要考虑其经济性能，特别要注意水泵的扬程和流量及其配套动力的选择。

必须注意，水泵标牌上注明的扬程(总扬程)与使用时的出水扬程(实际扬程)是有差别的，这是由于水流通过输水管和管路附近时会有一定的阻力损失。

所以，实际扬程一般要比总扬程低10%〜20%，出水量也相应减少。

因此，实际使用时，只能按标牌所注扬程和流量的80%〜90%佔算，水泵配套动力的选择，可按标牌上注明的功率选择，为了使水泵启动迅速和使用安全，动力机的功率也略大于水泵所需功率，一般高出10%左右为宜;如果己有动力，选择水泵时，则可按动力机的功率选择与之相配套的水聚。

S,SH型单级离心泵型号说明
S、SH型泵是单级双吸、卧式中开离心泵，本型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进水口，排出管及电机（或其他原动机），从连轴器向泵看去，水泵为顺时针方向旋转。

根据需要也可生产逆时针旋转的泵，但定货时应特殊提出。

特点及技术参数：液体最高温度不得超过80摄氏度
应用领域：供输送清水及化学性质类似于水的液体。

型号说明及选型规则：例：10SH--19A
10——吸水口直径被25除
SH——单级双吸卧式离心清水泵
19——比转数被10除
A——泵换了不同直径的叶轮
例：150S—78A
150——泵进口直径为150毫米
S ——双吸离心泵
78 ——扬程
A ——叶轮外径第一次切割
, ,。

设计资料1.1设计题目：送水泵站（二泵站）设计。

1.2原始资料：1.2.1泵站的设计水量为 3 万m3/d。

，1.2.2管网设计的部分成果：1）根据用水曲线确定的二泵站工作制度，分 2 及工作。

第一级，从 7 时到 16 时，每小时占全天用水量的 65 % 。

第二级，从 16 时到 7 时，每小时占全天用水量的 35 % 。

2）城市的设计最不利点的地面标高15 m ，建筑层数 6 层，自由水压2 m 。

3）管网平差得出泵站至最不利点的输水管和管网的总水头损失为 30 m 。

4）消防流量为 200 m3/h ,消防扬程为 50 m 。

转输流量为 50 m3/h ，转输扬程为 60 m 。

5）清水池所在地面标高为 20 m ，清水池最低水位在地面下 -4 m 。

1.2.3城市的冰冻线为 1.5 m ，最高温度为 35°，最低温度为 -24°.1.2.4泵站所在地土壤土质良好，地下水位为 -6 m 。

1.2.5泵站为双电源。

1.3设计任务：城市送水泵站的技术设计的工艺部分。

1.4课程设计工作量：1.4.1设计说明书一份（A4纸打印）。

1）设计概述、设计范围、设计资料。

2）选泵方案。

3）布置机组和管道、机组基础的设计、吸水管和压水管的设计。

4）泵房中各标高的确定。

5）复合水泵和电机。

6）泵站平面图布置，包括配电室、机器间、值班室、修理间等。

1.4.2完成设计图纸泵站总平面及平面图（机器间两方面）一张，应绘出主要设备、管路、配件及辅助设备的位置、尺寸、标高，列出主要设备表和材料表（比例尺：1:50:100）。

1.5设计要求：1.5.1独立按时完成课程设计。

1.5.2要求图面正确、整洁、字迹工整。

（二）、泵站工艺设计第一节、水泵的初步选择1.1泵站设计参数的确定泵站一级工作时的流量Q1=9% 65 **Q Khd=9%65 *3.1*30000=2816.7m3/h=782.4L/S 泵站二级工作时的流量Q2=15% 35 **Q Khd=15%35 *3.1*30000=910 m3/h=252.8L/S 泵站一级工作时的设计扬程H=⊿Z+h安全+∑h泵站损失+∑h管网损失+h服务水头=(15-16)+2+2+30+35=68m其中，⊿Z——为地形高差h安全——自由水压∑h泵站损失——泵站内的损失（初步估计为2m）∑h管网损失——为管网的总损失h服务水头——为管网最不利点的服务水头1.2水泵选择可用管路特性曲线进行选泵，先求出管道的特性曲线方程因为，HST =⊿Z+ h服务水头+ h自由=（15-16）+35+2=36m且，S=（∑h泵站损失+∑h管网损失）/Q12=32/2816.7=4.03×106-h2/m5或，S=（∑h泵站损失+∑h管网损失）/Q12=32/（782.4×106-）=52.33s52/m 则，管道的特性曲线方程为：H= H+SQ2=36+4.03×106 Q2(Q取m3/h)ST+SQ2=36+52.33 Q2（Q取L/s）或H= HST根据特性曲线方程得到流量和扬程的关系:（表1）（表2）为了方便以后水泵的维修和管理，选择4台水泵，一级工作时3台泵工作，1台备用，二级工作时1台泵单独工作，其余泵备用。

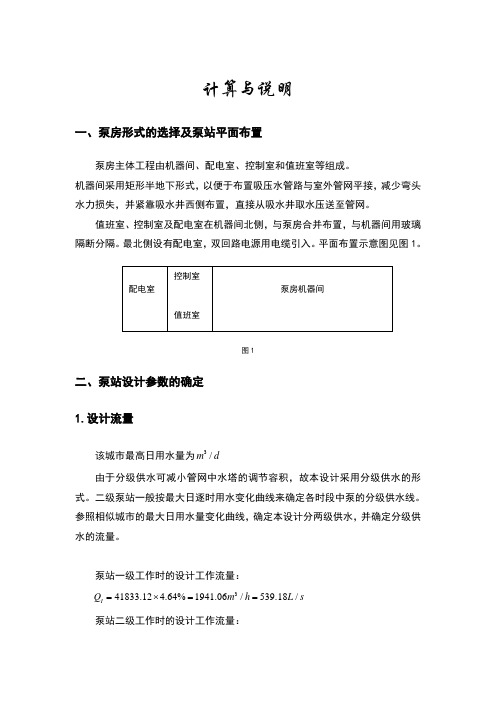

计算与说明一、泵房形式的选择及泵站平面布置泵房主体工程由机器间、配电室、控制室和值班室等组成。
