多级离心泵价格及型号

【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。

DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。

流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。

同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

卧式多级离心泵由于具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。

故常被用来输送清水或物理化学性质类似于水的其他液体。

而用户若能清晰的了解卧式多级离心泵型号一览表及结构图，那么就能根据自身工程所需要挑选出一款优秀的机泵，为此上海沈泉管道离心泵厂家就为大家整理出了以下内容。

卧式多级泵型号有D、DM、DF、DY、DG、TSWA型泵系卧式、单吸多级、分段式离心泵。

为此，厂家就以其中的TSWA型卧式多级离心泵来为大家讲解。

TSWA型卧式多级离心泵概述：卧式多级离心泵系列卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。

具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。

主要输送清水或物理化学性质类似于水的其他液体。

产品执行家B/T1051-93《多级离心泵型式与基本参数》标准。

TSWA型卧式多级离心泵技术参数：流量：18-155m3/h，扬程：18-270m，功率：2.2-180kw，转速：1450r/min，口径：φ50-φ150，温度范围：0-+80℃，工作压力：≤3.0Mpa。

卧式多级离心泵结构图：卧式多级离心泵结构说明：本型泵为单吸多级节段式结构.其吸入口为水平方向.吐出口为垂直向上布置.设有50、70、100、125 150等五种口径.用户可根据流量、扬程的需求选择不同口径.和级数的泵来得到满足。

本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理。

泵的转子部件由中碳钢轴、锈铁叶轮、平衝盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮更好的动静平衝及平衡盘的水力平衝作用.使得泵运行起来十分平稳.且矂声低、振动小。

卧式离心泵型号以下几款卧式离心泵型号供用户或设计院选型设计
【TSWA型卧式多级离心泵】型号意义：
TSWA型卧式多级离心泵价格
【CHLF型卧式不锈钢分段式多级泵】型号意义：
CHL CHLF CHLF(T)多级泵价格
【CHL型卧式轻型不锈钢多级泵（圆筒式）】型号意义：
CHL CHLF CHLF(T)多级泵价格
【D、DG型卧式多级离心泵】型号意义：
D、DG锅炉给水离心泵价格
【GBW型卧式浓硫酸离心泵】型号意义：
GBW型浓硫酸离心泵价格
【GC型卧式多级锅炉给水泵】型号意义：
GC型卧式多级锅炉给水泵价格
【PW型卧式污水泵】型号意义：
PW型铸铁污水泵价格
PWF型不锈钢耐腐蚀污水泵
【SOW型卧式中开蜗壳式双吸离心泵】型号意义：
S型、SH型中开式单级双吸离心泵价格。

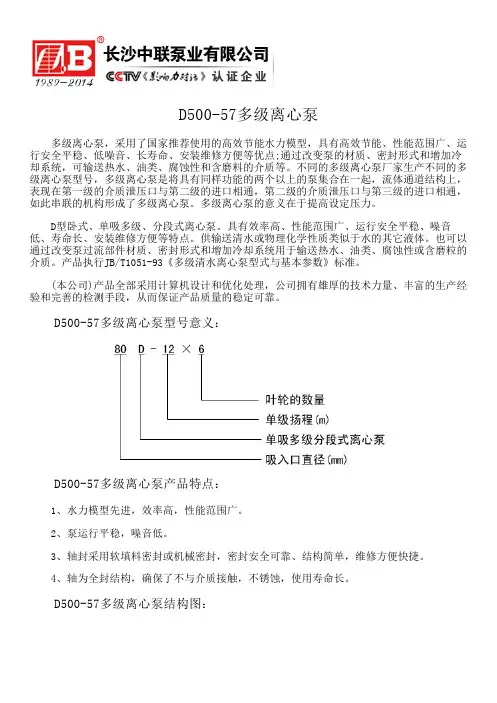

D500-57多级离心泵 多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

不同的多级离心泵厂家生产不同的多级离心泵型号，多级离心泵是将具有同样功能的两个以上的泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。

多级离心泵的意义在于提高设定压力。

D型卧式、单吸多级、分段式离心泵。

具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

供输送清水或物理化学性质类似于水的其它液体。

也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

(本公司)产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

D500-57多级离心泵型号意义： D500-57多级离心泵产品特点： 1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

D500-57多级离心泵结构图： 1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲; 7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮; 13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套; 19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙; D500-57多级离心泵结构说明： D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

一、立式多级离心泵产品概述DL、DLR型泵系立式单吸多级离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。

主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的。

流量范围为4.9～200m3/h，扬程范围为22～239m，配套功率范围为1.5～160KW，口径范围为φ40～φ150mm。

DL、DLR型泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级热水离心泵介质使用温度不超过120℃。

二、立式多级离心泵型号意义例如：100DL100-20*5100-泵吸入口直径(mm)DL-立式多级离心泵100-设计流量(m3/h)20-单级扬程(m)5-级数三、立式多级离心泵结构图DL型立式多级离心泵性能参数为提高多级离心泵运行效率，降低设备能耗，对影响多级离心泵组效率的因素进行分析，并提出改进措施。

一、影响多级离心泵组效率的几个因素多级离心泵的效率是机械、容积和水力三种效率的乘积。

泵组的效率为多级离心泵效率和电机效率的乘积。

造成多级离心泵组效率低的因素主要有以下几个。

1．多级离心泵本身效率是最根本的影响。

同样工作条件下的泵，效率可能相差15％以上。

2．离心泵的运行工况低于泵的额定工况，泵效低，耗能高。

3．电机效率在运用中基本保持不变。

因此选择一台高效率电机致关重要。

4．机械效率的影响主要与设计及制造质量有关。

泵选定后，后期管理影响较小。

5．水力损失包括水力摩擦和局部阻力损失。

泵运行一定时间后，不可避免地造成叶轮及导叶等部件表面磨损，水力损失增大，水力效率降低。

6．多级离心泵的容积损失又称泄漏损失，包括叶轮密封环、级间、轴向力平衡机构三种泄漏损失。

容积效率的高低不仅与设计制造有关，更与后期管理有关。

泵连续运行一定时间后，由于各部件之间摩擦，间隙增大，容积效率降低。

水泵报价1. 引言水泵是一种常见的机械设备，广泛应用于农田灌溉、供水系统、工业生产和建筑等领域。

选择合适的水泵对于项目的成功实施至关重要。

本文将介绍几种常见的水泵类型，并为每种类型提供合理的报价。

2. 常见水泵类型2.1. 离心泵离心泵是最常见的水泵类型之一，其工作原理是通过离心力将液体从进口抽出，并通过泵体的转子强制排出。

离心泵适用于灌溉、污水处理、供水系统等广泛领域。

根据需求造价不同，常见的离心泵的报价如下：•小型离心泵：1000元/台•中型离心泵：3000元/台•大型离心泵：6000元/台2.2. 深井泵深井泵适用于深井提水，常见于农田灌溉和饮用水供应。

其特点是能达到较大的扬程，且能在较深的水井里工作。

以下是常见深井泵的报价：• 1.5英寸深井泵：2000元/台•2英寸深井泵：4000元/台•3英寸深井泵：6000元/台2.3. 自吸泵自吸泵是一种能自动吸水的泵，适用于一些需要频繁通水的场合。

它具有自吸，结构紧凑的特点，并且运行稳定可靠。

下面是常见自吸泵的报价：•小型自吸泵：1500元/台•中型自吸泵：2500元/台•大型自吸泵：4500元/台2.4. 潜水泵潜水泵通常用于将泵置于水中进行抽水作业。

它在污水排放、动物饮水、矿山排水等方面有着重要的应用。

以下是常见潜水泵的报价：•1英寸潜水泵：2500元/台•2英寸潜水泵：3500元/台•3英寸潜水泵：5000元/台3. 报价规定在报价时，通常还会根据客户需求的具体要求进行一些附加费用的报价。

以下是常见的报价规定：•运输费用：根据距离和运输方式计算•安装费用：根据工程难度和泵的类型计算•保修期：一年内免费保修，之后收取一定的维修费用•付款方式：预付50%定金，余下的在货物交付后支付4. 总结本文介绍了几种常见的水泵类型，包括离心泵、深井泵、自吸泵和潜水泵，并提供了每种类型泵的报价范围。

报价规定部分也包括了其他附加费用和付款方式等要求。

对于选择适合项目需求的水泵以及了解水泵的价格预算有了更好的指导作用。

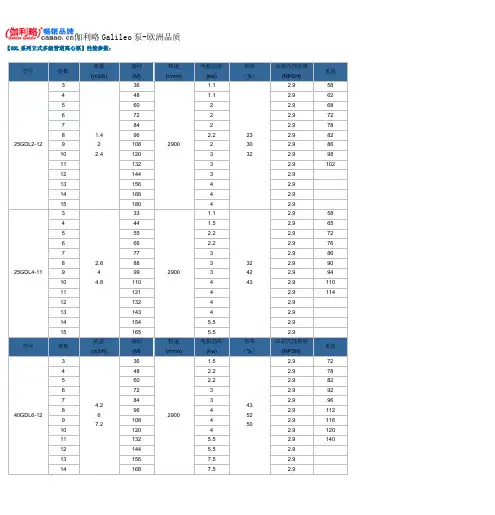

【GDL系列立式多级管道离心泵】性能参数：型号级数流量(m3/h)扬程(M)转速(r/min)电机功率(kw)效率（%）必需汽蚀余量(NPSH)重量25GDL2-1231.422.43629001.12330322.958 448 1.1 2.962 5602 2.968 6722 2.972 7842 2.978 896 2.2 2.982 91082 2.986 101203 2.998 111323 2.9102 121443 2.9131564 2.9141684 2.9151804 2.925GDL4-1132.844.83329001.13242432.958 444 1.5 2.965 555 2.2 2.972 666 2.2 2.976 7773 2.986 8883 2.990 9993 2.994 101104 2.9110 111214 2.9114 121324 2.9131434 2.914154 5.5 2.915165 5.5 2.9型号级数流量(m3/h)扬程(M)转速(r/min)电机功率(kw)效率（%）必需汽蚀余量(NPSH)重量40GDL6-1234.267.23629001.54352502.972 448 2.2 2.978 560 2.2 2.982 6723 2.992 7843 2.996 8964 2.9112 91084 2.9116 101204 2.9120 11132 5.5 2.9140 12144 5.5 2.9131567.5 2.9141687.5 2.9151807.5 2.950GDL12-1528.41214.43029002.24957553.5113 3453 3.5129 4604 3.5149 575 5.5 3.5181 690 5.5 3.5190 71057.5 3.5204 81207.5 3.5212 913511 3.5265 1015011 3.527350GDL18-15212.61821.630290035463624.0122 3454 4.0142 4605.5 4.0175 5757.5 4.0189 6907.5 4.0198 710511 4.0252 812011 4.0261 913515 4.0280 1015015 4.0289型号级数流量(m3/h)扬程(M)转速(r/min)电机功率(kw)效率（%）必需汽蚀余量(NPSH)重量65GDL24-122182428.824290035463624.0122 3364 4.0142 4485.5 4.0175 5607.5 4.0189 6727.5 4.0252 78411 4.0261 89611 4.0280 910815 4.0289 1012015 4.020 ******* 4.01214418.5 4.080GDL36-12225.236.043.224290045971704.2193 3365.5 4.2227 4487.5 4.2244 56011 4.2292 67211 4.2302 78415 4.2322 89615 4.2332 910818.5 4.2365 1012018.5 4.237580GDL54-1423654652829007.56273714.0218 34211 4.0267 45615 4.028757018.5 4.0320 68418.5 4.0330 79822 4.0373 811230 4.0400 912630 4.0421 ******* 4.0432型号级数流量(m3/h)扬程(M)转速(r/min)电机功率(kw)效率（%）必需汽蚀余量(NPSH)重量100GDL72-14250.47286.4282900116473714.5276 34215 4.5298 45618.5 4.5336 57022 4.5381 68430 4.5453 79830 4.5466 811237 4.5493 912637 4.5582 1014045 4.5595125GDL100-2027510813040290018.56574724.5292 36030 4.5430 48037 4.5463 510045 4.5555 612055 4.5640 714075 4.5840 816075 4.5855 918090 4.5870 1020090 4.5955150GDL160-202108162194402900306978774.5422 36037 4.5452 48055 4.5613 510075 4.5820 612075 4.5836 714090 4.5922GDL立式多级管道泵价格编号型号流量扬程吸程转速电机功率电压铸铁不锈钢(m3m) (m) (m) (r/min) (KW) (v) （元）（元）1 25GDL2-12x32 36 7.5 2900 11 380 1599 34752 25GDL2-12x4 2 48 7.5 2900 1.1 380 1779 38923 25GDL2-12x5 2 60 7.5 2900 1.5 380 2016 43794 25GDL2-12x6 2 72 7.5 2900 1.5 380 2182 47965 250DL2-12x7 2 84 7.5 2900 2.2 380 2419 52826 25GDL2-12x8 2 96 7.5 2900 2.2 380 2599 56997 25GDL2-12x9 2 108 7.5 2900 2.2 380 2780 61168 25GDL2-12xl0 2 120 7.5 2900 3 380 3211 68119 25GDL2-12x11 2 132 7.5 2900 3 380 3406 729810 25GDL2-12x12 2 144 7.5 2900 3 380 3572 778411 25GDL2-12x13 2 156 7.5 2900 4 380 392012 25GDL2-12x14 2 168 7.5 2900 4 380 408713 25GDL2-12x15 2 180 7.5 2900 4 380 425314 25GDL4-11x3 4 33 7.5 2900 1.1 380 1626 354515 25GDL4-11x4 4 44 7.5 2900 1.5 380 1849 403116 25GDL4-11x5 4 55 7.5 2900 2.2 380 2085 451817 25GDL4-11x6 4 66 7.5 2900 22 380 2252 493518 25GDL4-11x7 4 77 7.5 2900 3 380 2641 563019 25GDL4-11×8 4 88 7.5 2900 3 380 2808 611620 25GDL4-11×9 4 99 7.5 2900 3 380 2989 660321 25GDL4-11x10 4 110 7.5 2900 4 380 3364 729822 25GDL4-11x11 4 121 7.5 2900 4 380 3545 778423 25GDL4-11x12 4 132 7.5 2900 4 380 3739 834024 25GDL4-11x13 4 143 7.5 2900 4 380 396225 25GDL4-11x14 4 154 7.5 2900 5.5 380 460126 25GDL4-11x15 4 165 7.5 2900 5.5 380 478227 40GDL6-12x3 6 36 7.5 2900 1.5 380 1793 3892流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）28 40GDL6-12x4 6 48 7.5 2900 2.2 380 2043 444829 40GDL6-12x5 6 60 7.5 2900 2.2 380 2252 493530 40GDL6-12x6 6 72 7.5 2900 3 380 2641 569931 40GDL6-12x7 6 84 7.5 2900 3 380 2850 604732 40GDL6-12x8 6 96 7.5 2900 4 380 3169 681133 40GDL6-12x9 6 108 7.5 2900 4 380 3378 736734 40GDL6-12x10 6 120 7.5 2900 4 380 3572 792335 40GDL6-12x11 6 132 7.5 2900 5.5 380 4226 896636 40GDL6-12x12 6 144 7.5 2900 5.5 380 4490 966137 40GDL6-12x13 6 156 7.5 2900 7.5 380 343338 40GDL6-12x14 6 168 7.5 2900 7.5 380 501839 40GDL6-12x15 6 180 7.5 2900 7.5 380 521340 50GDL6-15x2 12 30 7.5 2900 2.2 380 2349 514341 50GDL6-15x3 12 45 7.5 2900 3 380 2794 597742 50GDL6-15x4 12 60 7.5 2900 4 380 3155 674243 50GDL12-15x5 12 75 7 2900 5.5 380 3572 771544 50GDL12-15x6 12 90 7 2900 5.5 380 3795 834045 50GDL12-15x7 12 105 7 2900 7.5 380 4087 910546 50GDL12-15x8 12 120 7 2900 7.5 380 4309 980047 50GDL12-15x9 12 135 7 2900 11 380 5463 1153748 50GDL12-15xl0 12 150 7 2900 11 380 5685 1230249 50GDL18-15x2 18 30 7 2900 3 380 2488 542150 50GDL18-15x3 18 45 7 2900 4 380 2850 618651 50GDL18-15x4 18 60 7 2900 5.5 380 3419 729852 50GDL18-15x5 18 75 7 2900 7.5 380 3697 813253 50GDL18-15x6 18 90 7 2900 7.5 380 3934 889654 50GDL18-15x7 18 105 7 2900 11 380 5074 1070355 50GDL18-15x8 18 120 7 2900 11 380 5296 11468流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）56 50GDL18-15x9 18 135 7 2900 15 380 5657 1237157 50GDL18-15x10 18 150 7 2900 15 380 5880 1327558 65GDL24-12x2 24 24 6 2900 3 380 2641 569959 65GDL24-12x3 24 36 6 2900 4 380 3044 660360 65GDL24-12x4 24 48 6 2900 5.5 380 3642 778461 65GDL24-12x5 24 60 6 2900 7.5 380 4031 875762 65GDL24-12x6 24 72 6 2900 7.5 380 4295 959163 65GDL24-12x7 24 84 6 2900 11 380 5491 1167664 65GDL24-12x8 24 96 6 2900 11 380 5769 1258065 65GDL24-12x9 24 108 6 2900 15 380 6144 1341466 65GDL24-12x10 24 120 6 2900 15 380 6408 1431767 65GDL24-12x11 24 132 6 2900 15 380 6881 1522168 65GDL24-12x12 24 144 6 2900 18.5 380 7395 1612469 80GDL36-12x2 36 24 5.5 2900 4 380 3239 688170 80GDL36-12x3 36 36 5.5 2900 5.5 380 3836 813271 80GDL36-12x4 36 48 5.5 2900 7.5 380 4212 917472 80GDL36-12x5 36 60 5.5 2900 11 380 5435 1153773 80GDL36-12x6 36 72 5.5 2900 11 380 5741 1251074 80GDL36-12x7 36 84 5.5 2900 15 380 6199 1355375 80GDL36-12x8 36 96 5.5 2900 15 380 6477 1452676 80GDL36-12x9 36 108 5.5 2900 18.5 380 6978 1570777 80GDL36-12x10 36 120 5.5 2900 18.5 380 7298 1668078 80GDL54-14x2 54 28 5 2900 7.5 380 3767 799379 80GDL54-14x3 54 42 5 2900 11 380 5018 1056480 80GDL54-14x4 54 56 5 2900 15 380 5435 1181581 80GDL54-14x5 54 70 5 2900 18.5 380 5949 1313682 80GDL54-14x6 54 84 5 2900 18.5 380 6255 1424883 80GDL54-14x7 54 98 5 2900 22 380 7131 15846流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）84 80GDL54-14x8 54 112 5 2900 30 380 8854 1850185 80GDL54-14x9 54 126 5 2900 30 380 9244 1959986 80GDL54-14x10 54 140 5 2900 37 380 9939 2135087 100GDL72-14x2 72 28 45 2900 11 380 5671 1084288 100GDL72-14x3 72 42 45 2900 15 380 6213 1223289 100GDL72-14x4 72 56 45 2900 185 380 7200 1390090 100GDL72-14x5 72 70 45 2900 22 380 8785 1598591 100GDL72-14x6 72 84 45 2900 30 380 9188 1946092 100GDL72-14x7 72 98 45 2900 30 380 9188 2154593 100GDL72-14x8 72 112 45 2900 37 380 10300 2435394 100GDL72-14x9 72 126 45 2900 37 380 10773 2645295 100GDL72-14xl。

【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。

DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。

流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。

同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：序号名称材料或型号序号名称材料或型号1电机Y系列（V5）4极12出水段HT2002联轴器HT20013平衡套HT2003弹性块橡胶14平衡鼓HT2004轴承压盖HT20015末级导叶HT2005轴承并帽4516中段HT2006轴承盒HT20017导叶HT2007轴承180系列18叶轮HT2008挡水套4519出水段HT2009石棉压盖HT20020下轴套4510石棉石棉21下轴承铜合金11填料函体HT20022轴45、2Cr13【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。

立式多级管道离心泵型号及参数————————————————————————————————作者: ————————————————————————————————日期:【GＤL系列立式多级管道离心泵】产品:【GＤL系列立式多级管道离心泵】产品简介：GＤL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据ＪＢ/ＴQ6４35-９2标准设计制造的新一代产品。

水泵吸入、排出口位于同一直线上。

转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。

轴封采用机械密封,用平衡室的压力水进行润滑和冷却。

是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

ﻫ产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

【GDL系列立式多级管道离心泵】型号意义：【GDL系列立式多级管道离心泵】产品特点:１、GDＬ型立式多级离心泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。

ﻫ２、ＧDＬ型立式多级离心泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便。

ﻫ 3、电机外加防雨罩可直接置于室外使用,而无需建造泵房，大大节约基建投资。

４、GＤＬ型立式多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。

ﻫ 5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。

ﻫ6、高效节能，外形美观。

7、注50口径以上内件铸件成形。

【GDＬ系列立式多级管道离心泵】技术参数:流量:２-160m3／h;扬程:２4-200ｍ;ﻫ功率：1.１-9０ｋw；转速：29０0r/mｉn；ﻫ口径：φ2５-φ１50;ﻫ温度范围：－15－＋1２0℃;ﻫ工作压力:≤２.5Ｍｐa。

D280-65多级离心泵 多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

不同的多级离心泵厂家生产不同的多级离心泵型号，多级离心泵是将具有同样功能的两个以上的泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。

多级离心泵的意义在于提高设定压力。

D型卧式、单吸多级、分段式离心泵。

具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。

供输送清水或物理化学性质类似于水的其它液体。

也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。

产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

(本公司)产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

D280-65多级离心泵型号意义： D280-65多级离心泵产品特点： 1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

D280-65多级离心泵结构图： 1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲; 7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮; 13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套; 19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙; D280-65多级离心泵结构说明： D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

离心泵参考价格表离心泵是一种常用的工业设备，用于输送液体和提供压力。

它的工作原理是利用离心力将液体从一个地方输送到另一个地方。

离心泵广泛应用于化工、石油、制药、食品加工、环保等领域。

由于其广泛的应用，离心泵的价格也是行业关注的焦点之一。

下面是一份离心泵参考价格表，供大家参考。

品牌型号流量（m³/h）扬程（m）功率（kw）价格（元）。

XBD-DL2-40 20-32 20-40 2.2 3000-5000。

XBD-DL2-50 30-45 20-50 3 4000-6000。

XBD-DL2-65 40-60 20-65 4 5000-7000。

XBD-DL2-80 50-80 20-80 5.5 6000-8000。

XBD-DL2-100 60-100 20-100 7.5 7000-9000。

XBD-DL2-125 80-125 20-125 11 8000-10000。

XBD-DL2-150 100-150 20-150 15 9000-11000。

XBD-DL2-200 150-200 20-200 22 10000-12000。

以上价格仅供参考，实际价格可能会有所浮动，具体以购买时的市场行情为准。

离心泵的价格受多种因素影响，包括品牌、型号、流量、扬程、功率等。

不同品牌的离心泵价格差异较大，一般来说知名品牌的价格会相对较高，但质量和售后服务也更有保障。

型号、流量、扬程和功率是决定价格的关键因素，不同规格的离心泵价格也会有所不同。

购买离心泵时，除了价格外，还需要考虑其性能、质量、品牌声誉和售后服务等因素。

性能是离心泵的关键指标，包括流量、扬程和效率等。

质量直接影响离心泵的使用寿命和维护成本，优质的离心泵通常具有更长的使用寿命和更低的维护成本。

品牌声誉和售后服务也是选择离心泵时需要考虑的因素，知名品牌通常有更好的售后服务和更可靠的产品质量。

在购买离心泵时，建议选择正规渠道购买，避免购买劣质产品或假冒伪劣产品。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

多级泵是指叶轮有两个或两个以上的离心泵，在扬程上比单级泵要高许多。

而近来，有用户想要了解多级泵具体都有些什么型号。

为此，上海沈泉多级泵厂家便为大家整理出了以下内容，大家请跟着小编一起来看看吧。

一般来说，多级泵在结构上分为立式和卧式两种，其在型号上也是有所不同。

立式多级泵型号：CDL、CDLF、GDL、QDL等等。

卧式多级泵型号：D、DL、TWSA、DG、DM等等。

以上只是简单的列举了几种比较常见的多级泵型号等。

为了方便大家理解，小编就拿其中的两款多级泵来为大家做个简单的介绍。

CDLF不锈钢立式多级管道泵：该泵采用标准立式电机和快装式机械密封，使其更换非常方便。

并且由于其过流部分是采用不锈钢(304\316)材料制成，因此可适用于轻度腐蚀性介质。

可选参数有：流量范围：2-160(m3/h)，扬程范围：24-200(m)，功率范围：1.1-132(KW)，口径范围：φ25-φ150(mm)。

TSWA型卧式多级离心泵：该泵具有着效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。

在用途上适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

在介质上主要输送清水或物理化学性质类似于水的其他液体。

可选参数有：流量：18-155m3/h，扬程：18-270m，功率：2.2-180kw，口径：φ50-φ150。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

多级变频离心泵多级变频离心泵概述：多级变频离心泵为单级、多吸、节段式离心清水泵。

适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

多级变频离心泵参数范围：流量Q 10~500m3/s扬程H 33~850m多级变频离心泵型号说明：多级变频离心泵在型号表示方法上有三种，现分述如下：1）D280-43/84×5“D”－表示单级、多吸、节段式离心清水泵。

“280”－表示泵的流量（m3/h）。

“43”－表示泵的单级扬程（m）。

“84”－表示年号。

“5”－表示级数。

2）D80-30×5“D”－表示单级、多吸、节段式离心清水泵。

“80”－表示泵的吸入口直径（mm）。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

这种方法表示的泵只有D80－30。

3）150D30×5“150”－表示泵的吸入口直径（mm）。

“D”－表示单级、多吸、节段式离心清水泵。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

多级变频离心泵结构型式：多级变频离心泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

多级变频离心泵旋转方向：从电机端向泵看为顺时针方向旋转。

多级变频离心泵主要零件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。

多级变频离心泵成套范围：泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mm kgD16-60×3 1016202.784.445.55186183177298016.919.921.930 Y200L1-23040442.32.83.42096550170D16-60×4 1016202.784.445.55248244236298022.526.629.237 Y200L2-23040442.32.83.42096550190D16-60×5 1016202.784.445.55310305295298028.233.336.545 Y225M-23040442.32.83.42096550210D16-60×6 1016202.784.445.55372366354298033.839.943.855 Y250M-23040442.32.83.42096550230D16-60×7 1016202.784.445.55434427413298039.446.651.575 Y280S-23040442.32.83.42096550250D16-60×8 1016202.784.445.5549648847229804552.358.475 Y280S-23040442.32.83.42096550270D16-60×9 1016202.784.445.55558549531298050.759.965.790 Y280M-23040442.32.83.42096550290D16-60×10 1016202.784.445.55620610590298056.366.573.190 Y280M-23040442.32.83.42096550310D16-60×11 1016202.784.445.55682671649298061.973.280.3110 Y315S-23040442.32.83.42096550330D16-60×12 1016202.784.445.55744732708298067.669.887.6110 Y315S-23040442.32.83.42096550350D16-60×13 1016202.784.445.55806793767298073.286.594.9132 Y315M-23040442.32.83.42096550370D16-60×14 1016202.784.445.55868854826298078.893102.3132 Y315M-23040442.32.83.42096550390D25-50×3 1525284.166.947.78154.5150144298014.318.920.330 Y200L1-24454542.42.72.8196808027072参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mm kgD25-50×4 1525284.166.947.78206200192298019.125.227.137 Y200L2-24454542.42.72.81968080295D25-50×5 1525284.166.947.78257.5250240298023.931.533.937 Y200L2-24454542.42.72.81968080315D25-50×6 1525284.166.947.78309300288298028.637.840.745 Y250M-24454542.42.72.81968080340D25-50×7 1525284.166.947.78360.5350336298033.444.147.555 Y250M-24454542.42.72.81968080360D25-50×8 1525284.166.947.78412400384298038.250.454.275 Y280S-24454542.42.72.81968080385D25-50×9 1525284.166.947.78463.545043229804356.76175 Y280S-24454542.42.72.81968080405D25-50×1015 25 28 4.16 6.94 7.78 515 500 480 298047.7 63 67.8 75Y280S-244 54 54 2.4 2.7 2.8 19680 80430D25-50×1115 25 28 4.16 6.94 7.78 566.5 550 528 2980 52.5 69.3 74.6 90Y280M-2 44 54 54 2.4 2.7 2.8 196 80 80450D25-50×1215 25 284.16 6.94 7.78 610 600 576 2980 57.3 75.6 81.4110Y315S-2 44 54 54 2.4 2.7 2.8196 80 80475D46-50×32846 507.78 12.78 13.89 172.5 150 1442980 24.8 29.3 3137Y200L2-25363 63.2 2.5 2.8 320880 80270D46-50×42846 507.78 12.78 13.89 230 200 192298033.1 39.8 41.345Y225M-25363 63.2 2.5 2.8 320880 80295D46-50×52846 507.78 12.78 13.89 287.5 250 240298041.4 49.8 51.675Y280S-25363 63.2 2.5 2.8 320880 80315D46-50×62846 507.78 12.78 13.89345 300 288298049.6 59.7 61.975Y280S-25363 63.22.5 2.8 320880 8034073参数 型号流量 Q扬程 H转速 n轴功率 Pa配带电动机 效率 η必须汽 蚀余量叶轮名 义直径 进出 口径 泵重功率型号m 3/hL/s m r/mi nkw kw% mmmm mkgD46-50×7 2846507.7812.7813.89402.5350336298057.969.772.290 Y280M-2536363.22.52.832088080360D46-50×8 2846507.7812.7813.89460400384298066.279.682.690 Y280M-2536363.22.52.832088080385D46-50×9 2846507.7812.7813.89517.5450432298074.489.692.911Y315S-2536363.22.52.832088080405D46-50×10 2846507.7812.7813.89575500480298082.999.5103.2132Y315M1-2536363.22.52.832088080430D46-50×11 2846507.7812.7813.89632550528298089.7109.5113.5132Y315M1-2536363.22.52.832088080450D46-50×12 2846507.7812.7813.89690600576298099.311912416Y315L1-2536363.22.52.832088080475D85-67×3 558510015.2523.6127.78222201183298061.571.576.690 Y280M-25465653.344.4235150150840D85-67×4 558510015.2523.6127.78296268244298082.195.4102.211Y315S-25465653.344.4235150150964D85-67×5 558510015.2523.6127.783703353052980102.5119.3127.2132Y315M1-15465653.344.42351501501126D85-67×6 558510015.2523.6127.784444023662980123.1143.1152.816Y315M2-25465653.344.42351501501434D85-67×7 558510015.2523.6127.785184694272980143.6166.9178.820Y3152-2(ip44)5465653.344.42351501501624D85-67×8 558510015.2523.6127.785925364882980164.1190.8204.322Y315M1B-25465653.344.42351501501624D85-67×9 558510015.2523.6127.786666035492980184.6214.623025Y315M2B-25465653.344.423515015018474参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mmkgD155-67×3 9515518526.3843.0651.38228201177298093.6114.7122.1132 Y315M1-26374732.64.55.723515015952D155-67×4 9515518526.3843.0651.383042682362980124.8152.9162.8185 Y315SB-26374732.64.55.7235150151024D155-67×5 9515518526.3843.0651.38383352952980156191.1203.6220 Y315M1B-26374732.64.55.7235150151145D155-67×6 9515518526.3843.0651.384564023542980187.2229.3244.3280Y355M2-2(ip23)6374732.64.55.7235150151435D155-67×7 9515518526.3843.0651.385324694132980218.4267.6285315Y355M3-2(ip23)6374732.64.55.7235150151558D155-67×8 9515518526.3843.0651.386085364722980249.6305.8325.7355Y355M1-2(ip23)6374732.64.55.723515015170D155-67×9 9515518526.3843.0651.386846035312980280.8344366.4400 Y400-26374732.64.55.723515015186D80-30×3 2643487.211.913.3102908329801215.115.918.5Y160L-260707933.94.31628080135D80-30×42643 487.2 11.9 13.3136 120 111 298016 20.1 21.222Y180M-26070 793 3.9 4.316280 80150D80-30×52643 487.2 11.9 13.3170150 139 2980 20.1 25.2 26.530Y200L1-260 70 793 3.9 4.316280 80165D80-30×62643 487.2 11.9 13.3204 180 167 2980 24.1 30.2 31.837Y200L2-260 70 793 3.9 4.316280 80175D80-30×72643 487.2 11.9 13.3238 210 195 2980 28.1 35.2 37.145Y225M-260 70 793 3.9 4.316280 80190D80-30×82643 487.2 11.9 13.3272240 2222980 32.1 40.2 42.455Y250M-260 70 793 3.9 4.316280 8020575参数 型号流量 Q扬程 H转速 n轴功率 Pa配带电动机 效率 η必须汽 蚀余量叶轮名 义直径 进出 口径 泵重功率型号m 3/hL/s m r/mi nkw kw% mmmm mkg D155-67×395 155 18526.38 43.06 51.38228 201 177298093.6 114.7 122.1132Y315M1-263 74 732.6 4.5 5.7235 150 15952D155-67×4 9515518526.3843.0651.383042682362980124.8152.9162.8185 Y315SB-26374732.64.55.7235150151024D155-67×5 9515518526.3843.0651.38383352952980156191.1203.6220 Y315M1B-26374732.64.55.7235150151145D155-67×6 9515518526.3843.0651.384564023542980187.2229.3244.3280Y355M2-2(ip23)6374732.64.55.7235150151435D155-67×7 9515518526.3843.0651.385324694132980218.4267.6285315Y355M3-2(ip23)6374732.64.55.7235150151558D155-67×8 9515518526.3843.0651.386085364722980249.6305.8325.7355Y355M1-2(ip23)6374732.64.55.723515015170D155-67×9 9515518526.3843.0651.386846035312980280.8344366.4400 Y400-26374732.64.55.723515015186D80-30×3 2643487.211.913.3102908329801215.115.918.5Y160L-260707933.94.31628080135D80-30×4 2643487.211.913.31361211129801620.121.222 Y180M-260707933.94.31628080150D80-30×5 2643487.211.913.317015139298020.125.226.530 Y200L1-260707933.94.31628080165D80-30×6 2643487.211.913.320418167298024.130.231.837 Y200L2-260707933.94.31628080175D80-30×7 2643487.211.913.323821195298028.135.237.145 Y225M-260707933.94.31628080190D80-30×8 2643487.211.913.327224222298032.140.242.455 Y250M-260707933.94.3162808020576参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mm kgD80-30×9 2643487.211.913.3306270250298036.145.547.755 Y250M-260707933.94.31628080220D80-30×10 2643487.211.913.3340300278298040.150.35345 Y250M-260707933.94.31628080235100D16×3 37.6547210.552059.45133.629809.2110.279.9915 Y160M2-26673663.73.94.313410010170100D16×4 37.6547210.552079.26844.8298012.2813.6813.3215 Y160M2-26673663.73.94.313410010190100D16×5 37.6547210.51520998556298015.3517.116.6522 Y180M-26673663.73.94.313410010210100D16×6 37.6547210.5520118.810267.2298018.6420.5219.9822 Y180M-26673663.73.94.313410010230100D16×7 37.6547210.5520138.611978.4298021.4923.9423.3130 Y220L1-26673663.73.94.313410010250100D16×8 37.6547210.5520158.413689.6298024.5627.3626.6130 Y220L1-26673663.73.94.313410010290100D16×9 37.6547210.5520178.6153100.8298027.6330.7829.9737 Y220L2-26673663.73.94.313410010290125D25×3 7210111920283376.864.552.5298021.322.822.9530 Y200L1-270.577.5743.23.94.5156125125260125D25×4 72101119202833102.48670298028.430.430.637 Y200L2-270.577.5743.23.94.5156125125290125D25×5 72101119202833128107.587.5298035.53838.345 Y225M-270.577.5743.23.94.5156125125320125D25×672101119202833179.2150.5122.5298042.645.64655 Y250M-270.577.5743.23.94.515612512535077 参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mmkg125D25×7 72101119202833179215.5122.5298049.853.253.675 Y280S-270.577.5743.23.94.5156125125380125D25×8 72101119202833204.8172140298056.86161.375 Y280S-270.577.5743.23.94.5156125125410125D25×9 72101119202833230.4193.5157.5298063.968.468.990 Y280S-270.577.5743.23.94.5156125125440150D30×3 (D155-30/84×3) 119155190334352.798.162.18414804350.55875 Y280S-47477752.83.54.7305150150540150D30×4 (D155-30/84×4) 119155190334352.7130.8122.8112148057.167.377.390 Y280M-47477752.83.54.7305150150620150D30×5 (D155-30/84×5) 119155190334352.7163.5152.5140148071.683.696.611Y315S-47477752.83.54.7305150150690150D30×6 (D155-30/84×6) 119155190334352.7196.2184.2168148085.9101116132Y315M1-47477752.83.54.7305150150770150D30×7 (D155-30/84×7) 119155190334352.7228.9214.91961480100.3118135.216Y315M2-47477752.83.54.7305150150850150D30×8 (D155-30/84×8) 119155190334352.7261.6245.62241480114.6134.7154.620Y315L2-47477752.83.54.7305150150930150D30×9 (D155-30/84×9) 119155190334352.7294.3276.32521480128.9151.5173.920Y315L2-47477752.83.54.7305150150101150D30×10 (D155-30/84×10) 119155190334352.73273072801480143.2168.3193.222Y355-47477752.83.54.7305150150109200D43×3 19028834652.88096135.9122.4111148096.312013416Y315M2-473807834.76360200200960200D43×4 19028834652.88096181.2163.21481480128.4160178.820Y355M-473807834.76360200200107078参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mmkg200D43×5 19028834652.88096226.52041851480160.6200223.525Y355-473807834.763602002001205200D43×6 19028834652.88096271.8244.82221480192.7240268.228Y355-473807834.76360200200139200D43×7 19028834652.88096317.1285.62591480224.8280312.9355Y400-473807834.76360200200150200D43×8 19028834652.88096362.4326.42961480256.9320357.645Y400-473807834.76360200200161200D43×9 19028834652.88096407.7367.23331480289360402.345Y400-473807834.763602002001720D280-43/84×3 19028834652.88096135.9122.4111148096.312013416Y315M-473807834.76360200200787D280-43/84×4 19028834652.88096181.2163.21481480128.4160178.820Y355M-473807834.76360200200908D280-43/84×5 19028834652.88096226.52041851480160.5200223.525Y355-473807834.763602002001028D280-43/84×6 19028834652.88096271.8244.82221480192.7240368.228Y355-473807834.763602002001149D280-43/84×7 19028834652.88096317.1285.62591480224.8280312.9355Y400-473807834.763602002001271D280-43/84×8 19028834652.88096362.4326.42961480256.9320357.645Y400-473807834.763602002001391D280-43/84×9 19028834652.880964077367.23331480289360402.345Y400-473807834.763602002001512D280-65/84×3 (200D65×3) 21028034058.3377.7894.44209.1198.7184.21480186.8215.2240.228Y355-46173752.83.75430200200100679参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mmkgD280-65/84×4 (200D65×4) 21028034058.3377.7894.44278.8265245.61480249.1287320.2355 Y400-46173752.83.754302002001188D280-65/84×5 (200D65×5) 21028034058.3377.7894.44348.5331.33071480311.4358.8400.3450 Y400-46173752.83.754302002001370D280-65/84×6 (200D65×6) 21028034058.3377.7894.44418.2397.53071480373.6430.5480.4500 Y400-46173752.83.754302002001552D280-65/84×7 (200D65×7) 21028034058.3377.7894.44487.9463.8429.81480436502.3560.4630 Y450-46173752.83.754302002001734D280-65/84×8 (200D65×8) 21028034058.3377.7894.44557.6530491.21480498.2574640.5710 Y450-46173752.83.754302002001916D280-65/84×9 (200D65×9) 21028034058.3377.7894.44627.3596.3552.61480560.5645.8720.6800 Y450-46173752.83.754302002002098D280-65/84×10 (200D65×10) 21028034058.3377.7894.44697662.56141480622.8717.5800.6900 Y450-46173752.83.75430200200228D450-60/84×3 (250D60×3) 360450540100125150184.6175.1164.31480259.5286.1310.6355 Y400-469.87578345.6430250250175D450-60/84×4 (250D60×4) 360450540100125150246.1233.52191480345.6381.6412.9500 Y400-469.87578345.6430250250200D450-60/84×5 (250D60×5) 360450540100125150307.7291.9273.81480432.4476.9516.2630 Y450-469.87578345.6430250250225D450-60/84×6 (250D60×6) 360450540100125150369.2350.3328.51480518.5572.3621.2630 Y450-469.87578345.6430250250250D450-60/84×7 (250D60×7) 360450540100125150430.7408.6383.31480605.4667.6724.7800 Y450-469.87578345.6430250250275D450-60/84×8 (250D60×8) 360450540100125150492.24674381480691.5763828.2900 Y450-469.87578345.643025025030080参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/hL/s m r/minkw kw % m mm mmkgD450-60/84×9 (250D60×9) 360450540100125150533.8525.4492.81480778.4858.4931.7100Y500-469.87578345.6430250250325D450-60/84×10 (250D60×10) 360450540100125150615.3583.8547.51480864.9953.81038.3112Y500-469.87578345.6430250250350D580-70×3 500580720138.9161.1200219.62101921480399425470560 Y400-47578804.45.28.2473300300195D580-70×4 500580720138.9161.1200292.82802561480532567627710 Y450-47578804.45.28.2473300300226D580-70×5 500580720138.9161.12003663503201480665709784900 Y450-47578804.45.28.24733003002570D580-70×6 500580720138.9161.1200439.24203841480797851941112Y500-47578804.45.28.2473300300288D580-70×7 500580720138.9161.1200512.449044814809309921098125Y500-47578804.45.28.2473300300319D580-70×8 500580720138.9161.1200585.65605121480106311341255140Y500-47578804.45.28.2473300300350D580-70×9 500580720138.9161.1200658.86305761480119612761412160Y560-47578804.45.28.2473300300381D580-70×10 500580720138.9161.12007327006401480132914181569180Y560-47578804.45.28.2473300300412。

【TSWA型卧式多级离心泵】产品:【TSWA型卧式多级离心泵】产品简介：TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。

TSWA 型卧式多级离心泵供输送不含固体颗粒的清水及物理化学性质似于水的液体之用。

TSWA 型卧式多级离心泵主要用于高压给水、高层建筑给水，也可用于厂矿给排水。

TSWA 型卧式多级离心泵泵的流量从10~155 m3/h，扬程范围为15~300m,配套功率范围2.2~200kw，口径范围为50~150mmTSWA 型卧式多级离心泵介质使用温度不超过80℃【TSWA型卧式多级离心泵】型号意义：【TSWA型卧式多级离心泵】使用条件：1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm2、介质温度：-15℃~80℃；3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）4、周围环境温度应低于40℃,相对湿度低于95%;5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

【TSWA型卧式多级离心泵】产品特点：1、TSWA型卧式多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；2、TSWA型卧式多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；3、TSWA型卧式多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路；4、TSWA型卧式多级离心泵的电机为卧式结构，便于维修。

【TSWA型卧式多级离心泵】主要用途：TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

【TSWA型卧式多级离心泵】结构图：序号名称材料序号名称材料序号名称材料序号名称材料1 联轴器HT200 7 导叶HT200 13平衡盘HT200 19 右轴承压盖HT2002 左轴承压盖HT200 8 中段HT200 14 填料体HT200 20 左轴承压盖Q2353 左轴承座HT200 9 末导叶HT200 15 右轴承座HT200 21轴承锡青铜4 左填料压盖HT200 10 出水段HT200 16 右填料压盖HT200 22 左轴承衬套Q2355 进水段HT200 11 平衡段HT200 17右填料轴套Q235 23 左填料轴套Q2356 叶轮HT200 12 平衡环HT200 18右轴承衬套Q235 24 轴45或2Cr13【TSWA型卧式多级离心泵】结构说明：1、TSWA型卧式多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；2、TSWA型卧式多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；3、TSWA型卧式多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。

/D155-30x4型卧式多级离心泵技术说明、厂家、价格一、D155-30x4型卧式多级离心泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。

D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。

泵的进口允许压力均不超过0.6MPa。

二、D155-30x4型卧式多级离心泵参数范围：流量：119-190m³/h扬程：54-320m三、D155-30x4型卧式多级离心泵型号说明120 -- 泵设计点流量为120m³/h50 -- 泵单级设计点扬程为50m10 -- 泵的级数为10级/四、D155-30x4型卧式多级离心泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。

吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。

2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。

轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。

4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。

密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。

泵内水封水一般来自泵内的压力水。

5、传动：泵通过联轴器由原动力直接驱动。

从原动机端看泵，泵为顺时针方向旋转。

/五、D155-30x4型卧式多级离心泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。

输送油类等粘度大的介质时，需进行性能换算。

多级离心泵结构图以下几款多级离心泵结构图供用户、施工方或设计院参考【GDL系列立式多级管道离心泵】结构图：1泵体11联轴器2拉紧螺栓12联接座3外筒13气嘴4叶轮14机械密封5叶轮挡套15轴6轴套16中段7密封垫17轴套螺母8螺母18轴瓦9销19回水管部件10电机GDL立式多级管道泵价格编号型号流量扬程吸程转速电机功率电压铸铁不锈钢(m3m) (m) (m) (r/min) (KW) (v) （元）（元）1 25GDL2-12x32 36 7.5 2900 11 380 1599 34752 25GDL2-12x4 2 48 7.5 2900 1.1 380 1779 38923 25GDL2-12x5 2 60 7.5 2900 1.5 380 2016 43794 25GDL2-12x6 2 72 7.5 2900 1.5 380 2182 47965 250DL2-12x7 2 84 7.5 2900 2.2 380 2419 52826 25GDL2-12x8 2 96 7.5 2900 2.2 380 2599 56997 25GDL2-12x9 2 108 7.5 2900 2.2 380 2780 61168 25GDL2-12xl0 2 120 7.5 2900 3 380 3211 68119 25GDL2-12x11 2 132 7.5 2900 3 380 3406 729810 25GDL2-12x12 2 144 7.5 2900 3 380 3572 778411 25GDL2-12x13 2 156 7.5 2900 4 380 392012 25GDL2-12x14 2 168 7.5 2900 4 380 408713 25GDL2-12x15 2 180 7.5 2900 4 380 425314 25GDL4-11x3 4 33 7.5 2900 1.1 380 1626 354515 25GDL4-11x4 4 44 7.5 2900 1.5 380 1849 403116 25GDL4-11x5 4 55 7.5 2900 2.2 380 2085 451817 25GDL4-11x6 4 66 7.5 2900 22 380 2252 493518 25GDL4-11x7 4 77 7.5 2900 3 380 2641 563019 25GDL4-11×8 4 88 7.5 2900 3 380 2808 611620 25GDL4-11×9 4 99 7.5 2900 3 380 2989 660321 25GDL4-11x10 4 110 7.5 2900 4 380 3364 729822 25GDL4-11x11 4 121 7.5 2900 4 380 3545 778423 25GDL4-11x12 4 132 7.5 2900 4 380 3739 834024 25GDL4-11x13 4 143 7.5 2900 4 380 396225 25GDL4-11x14 4 154 7.5 2900 5.5 380 460126 25GDL4-11x15 4 165 7.5 2900 5.5 380 478227 40GDL6-12x3 6 36 7.5 2900 1.5 380 1793 3892流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）28 40GDL6-12x4 6 48 7.5 2900 2.2 380 2043 444829 40GDL6-12x5 6 60 7.5 2900 2.2 380 2252 493530 40GDL6-12x6 6 72 7.5 2900 3 380 2641 569931 40GDL6-12x7 6 84 7.5 2900 3 380 2850 604732 40GDL6-12x8 6 96 7.5 2900 4 380 3169 681133 40GDL6-12x9 6 108 7.5 2900 4 380 3378 736734 40GDL6-12x10 6 120 7.5 2900 4 380 3572 792335 40GDL6-12x11 6 132 7.5 2900 5.5 380 4226 896636 40GDL6-12x12 6 144 7.5 2900 5.5 380 4490 966137 40GDL6-12x13 6 156 7.5 2900 7.5 380 343338 40GDL6-12x14 6 168 7.5 2900 7.5 380 501839 40GDL6-12x15 6 180 7.5 2900 7.5 380 521340 50GDL6-15x2 12 30 7.5 2900 2.2 380 2349 514341 50GDL6-15x3 12 45 7.5 2900 3 380 2794 597742 50GDL6-15x4 12 60 7.5 2900 4 380 3155 674243 50GDL12-15x5 12 75 7 2900 5.5 380 3572 771544 50GDL12-15x6 12 90 7 2900 5.5 380 3795 834045 50GDL12-15x7 12 105 7 2900 7.5 380 4087 910546 50GDL12-15x8 12 120 7 2900 7.5 380 4309 980047 50GDL12-15x9 12 135 7 2900 11 380 5463 1153748 50GDL12-15xl0 12 150 7 2900 11 380 5685 1230249 50GDL18-15x2 18 30 7 2900 3 380 2488 542150 50GDL18-15x3 18 45 7 2900 4 380 2850 618651 50GDL18-15x4 18 60 7 2900 5.5 380 3419 729852 50GDL18-15x5 18 75 7 2900 7.5 380 3697 813253 50GDL18-15x6 18 90 7 2900 7.5 380 3934 889654 50GDL18-15x7 18 105 7 2900 11 380 5074 1070355 50GDL18-15x8 18 120 7 2900 11 380 5296 11468流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）56 50GDL18-15x9 18 135 7 2900 15 380 5657 1237157 50GDL18-15x10 18 150 7 2900 15 380 5880 1327558 65GDL24-12x2 24 24 6 2900 3 380 2641 569959 65GDL24-12x3 24 36 6 2900 4 380 3044 660360 65GDL24-12x4 24 48 6 2900 5.5 380 3642 778461 65GDL24-12x5 24 60 6 2900 7.5 380 4031 875762 65GDL24-12x6 24 72 6 2900 7.5 380 4295 959163 65GDL24-12x7 24 84 6 2900 11 380 5491 1167664 65GDL24-12x8 24 96 6 2900 11 380 5769 1258065 65GDL24-12x9 24 108 6 2900 15 380 6144 1341466 65GDL24-12x10 24 120 6 2900 15 380 6408 1431767 65GDL24-12x11 24 132 6 2900 15 380 6881 1522168 65GDL24-12x12 24 144 6 2900 18.5 380 7395 1612469 80GDL36-12x2 36 24 5.5 2900 4 380 3239 688170 80GDL36-12x3 36 36 5.5 2900 5.5 380 3836 813271 80GDL36-12x4 36 48 5.5 2900 7.5 380 4212 917472 80GDL36-12x5 36 60 5.5 2900 11 380 5435 1153773 80GDL36-12x6 36 72 5.5 2900 11 380 5741 1251074 80GDL36-12x7 36 84 5.5 2900 15 380 6199 1355375 80GDL36-12x8 36 96 5.5 2900 15 380 6477 1452676 80GDL36-12x9 36 108 5.5 2900 18.5 380 6978 1570777 80GDL36-12x10 36 120 5.5 2900 18.5 380 7298 1668078 80GDL54-14x2 54 28 5 2900 7.5 380 3767 799379 80GDL54-14x3 54 42 5 2900 11 380 5018 1056480 80GDL54-14x4 54 56 5 2900 15 380 5435 1181581 80GDL54-14x5 54 70 5 2900 18.5 380 5949 1313682 80GDL54-14x6 54 84 5 2900 18.5 380 6255 1424883 80GDL54-14x7 54 98 5 2900 22 380 7131 15846流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）84 80GDL54-14x8 54 112 5 2900 30 380 8854 1850185 80GDL54-14x9 54 126 5 2900 30 380 9244 1959986 80GDL54-14x10 54 140 5 2900 37 380 9939 2135087 100GDL72-14x2 72 28 45 2900 11 380 5671 1084288 100GDL72-14x3 72 42 45 2900 15 380 6213 1223289 100GDL72-14x4 72 56 45 2900 185 380 7200 1390090 100GDL72-14x5 72 70 45 2900 22 380 8785 1598591 100GDL72-14x6 72 84 45 2900 30 380 9188 1946092 100GDL72-14x7 72 98 45 2900 30 380 9188 2154593 100GDL72-14x8 72 112 45 2900 37 380 10300 2435394 100GDL72-14x9 72 126 45 2900 37 380 10773 2645295 100GDL72-14xl。

卧式多级离心泵型号及参数
D46-30*6型卧式多级泵概述：
D型卧式多级离心泵(长沙三昌)为多级、单吸、节段式离心清水泵。

适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

参数范围：
流量Q 6.3~600m3/h
扬程H 17~850m
型号说明：
D46-30*6
“D”－表示单吸多级节段式离心清水泵。

“46”－表示泵的流量（m3/h）。

“30”－表示泵的单级扬程（m）。

“6”－表示级数。

旋转方向：
从电机端向泵看为顺时针方向旋转。

主要零件材质：
泵的过流部件材质均为铸铁，轴的材质为45号钢。

成套范围：
泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

D46-30*6型卧式多级泵结构型式：
D型泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
