250S65A中开泵-中开泵参数-中开泵性能

250S39A高效节能环保中开泵 一、250S39A高效节能环保中开泵概述 250S39A高效节能环保中开泵更新换代的高效节能新产品，其适用范围比SA、SH更加广泛。

它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。

250S39A高效节能环保中开泵是S型泵基础上采用耐腐蚀材质及机械密封结构而设计的新产品，用于各类腐蚀介质和油品的输送。

二、250S39A高效节能环保中开泵性能范围： 泵出口直径 100~1200mm 流量 Q: 70~22392m3/h 扬程 H: 8~150m 工作温度 T: -20℃~200℃ 固体颗粒 ≤80mg/L 工作许用压力 ≤4Mpa 也可以根据用户要求设计性能参数。

三、250S39A高效节能环保中开泵型号意义 例500SF35A 500—泵的吸入口径(mm ) SF—单级双吸，耐腐蚀中开离心泵 35—设计点扬程(m)。

A—叶轮第一次切割。

四、250S39A高效节能环保中开泵结构说明 ﹒S型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。

检修时无需拆卸进出口水管及电动机。

从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

﹒泵的主要零件有;泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。

﹒泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。

进出水法兰的下部，装有放水的管螺纹孔。

﹒经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。

﹒泵轴承为向心球轴承。

轴承装在轴承体内、安装在泵体两端，用黄油润滑。

﹒双吸密封环用以减少水泵压力室的水漏回吸水室。

﹒泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

中开双吸泵的执行标准
中开双吸泵的执行标准是按照国家标准GB/T 5657-2014《水
泵术语和定义》和GB/T 5656-2013 《水泵分类》以及相关行
业标准进行执行。

同时，应参考用户需求和工程设计要求，在选择、安装和使用双吸泵时，还需遵守以下标准和规范：
1. GB 10822-2013《离心泵通用技术条件》：规定了离心泵的
基本参数、类型、结构形式、技术要求、试验方法、检验规则、标志、包装、运输和质量证明等方面的内容。

2. GB/T 5657-2014《水泵术语和定义》：对水泵的术语和定义
进行了统一规定，明确了各种术语的含义和使用方法。

3. GB/T 5656-2013《水泵分类》：对水泵按照不同的分类标准
进行了分类，包括工作原理、结构特点、用途范围和适用介质等方面。

4. JB/T 8096-1998《中开型单吸离心泵技术条件》：对中开型
单吸离心泵的结构、技术要求、试验方法等进行了规定。

5. JB/T 8095-1998《双吸离心泵技术条件》：对双吸离心泵的
结构、技术要求、试验方法等进行了规定。

6. JT/T 536-2004《中开式双吸离心泵适用于港口泵站的技术条件》：对中开式双吸离心泵适用于港口泵站的技术条件进行了规定。

以上标准和规范是中国相关部门和行业制定的，旨在保证双吸泵的质量和性能，并确保其安全可靠地运行。

使用双吸泵时，应严格按照标准和规范的要求进行安装、调试和维护，以确保其正常运行。

250S65A 单级双吸离心泵250S65A250 ——泵进口直径为250mmS ——卧式单级双吸清水离心泵65 ——泵设计点扬程65mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）250S65A462 128.3 53 1480 86.6 110 77 3.8工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

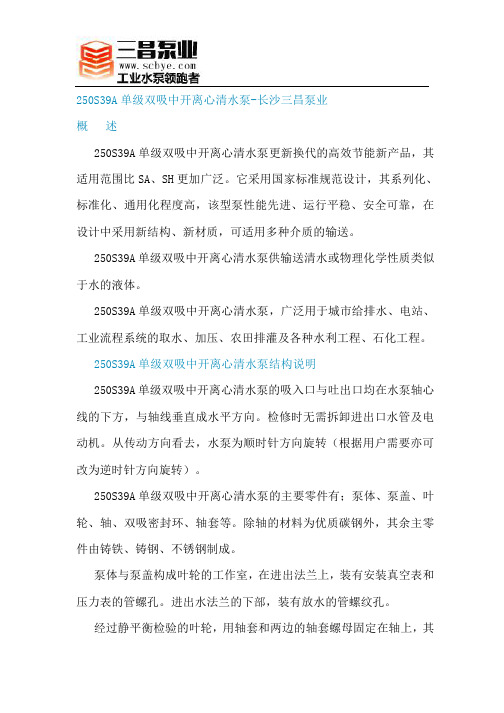

250S39A单级双吸中开离心清水泵-长沙三昌泵业概 述250S39A单级双吸中开离心清水泵更新换代的高效节能新产品，其适用范围比SA、SH更加广泛。

它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。

250S39A单级双吸中开离心清水泵供输送清水或物理化学性质类似于水的液体。

250S39A单级双吸中开离心清水泵，广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。

250S39A单级双吸中开离心清水泵结构说明250S39A单级双吸中开离心清水泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。

检修时无需拆卸进出口水管及电动机。

从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

250S39A单级双吸中开离心清水泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。

泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。

进出水法兰的下部，装有放水的管螺纹孔。

经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。

泵轴承为向心球轴承。

轴承装在轴承体内、安装在泵体两端，用黄油润滑。

双吸密封环用以减少水泵压力室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

轴封为软填料密封（根据需要也可装机密封）。

为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。

250S39A单级双吸中开离心清水泵材质说明250S39A单级双吸中开离心清水泵的材料可为铜、铸铁、球铁、316不锈钢、416；7锈钢、双向钢、哈氏合金、蒙耐合金，钛合金及20号合金等材料。

【S、SH型中开式单级双吸离心泵】产品:【S、SH型中开式单级双吸离心泵】产品简介：S、SH型中开式单级双吸离心泵，（简称：S、SH型中开泵），系属新型单级双吸卧式中开离心泵类产品。

该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷。

S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。

中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。

【S、SH型中开式单级双吸离心泵】型号意义：【S、SH型中开式单级双吸离心泵】性能范围：泵进口直径DN: 100∽1400mm流量Q: 最高1800m3/h扬程H: 最高135m工作压力P: 最高2.5MPa工作温度T: 最高135°C【S、SH型中开式单级双吸离心泵】产品特点：S型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理，运行成本低、安装及维修方便等特点，是消防、空调、化工、水处理及其它行业的理想用泵。

泵体的设计压力为1．6MPa和2．OMPa。

为满足世界范围用户的不同要求，相应的泵体进出口法兰可按ANSI、PN及IS等标准选取。

泵体的进出口法兰均位于下泵体，这样可以在不拆卸系统管路的情况下取出转子，维修方便部分泵体采用双流道设计，以减少径向力，从而延长机封和轴承的寿命。

叶轮叶轮的水力设计采用了最先进的CFD技术，因此提高了S泵的水力效率。

对叶轮进行动平衡，确保S泵的运行平稳。

轴轴径较粗，轴承间距较短，从而减小了轴的挠度，延长了机械密封和轴承的寿命。

轴套可以采用多种不同的材料，以防止轴被腐蚀和磨损，轴套可更换。

磨损环泵体与叶轮间采用可更换的磨损环，防止泵体和叶轮的磨损，更换方便，维修费用低，同时保证运行间隙和较高的工作效率。

既可以使用填料也可以使用机械密封，可以在不拆卸泵盖的情况下更换密封装置。

轴承独特的轴承体设计使轴承可采用油脂或稀油润滑，轴承的设计寿命10万小时以上，也可使用双列推力轴承和封闭轴承。

150S50A 单级双吸离心泵150S50A150 ——泵进口直径为150mmS ——卧式单级双吸清水离心泵50 ——泵设计点扬程78mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）150S50A 144 40 44 2950 21.5 30 80 3.6工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。

简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。

“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。

适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。

允许最大进口压力为0.6MPa。

参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

主要零件材质：泵的过流部件材质均为铸铁。

成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

250S65A高效节能环保中开泵 一、250S65A高效节能环保中开泵概述 250S65A高效节能环保中开泵更新换代的高效节能新产品，其适用范围比SA、SH更加广泛。

它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。

250S65A高效节能环保中开泵是S型泵基础上采用耐腐蚀材质及机械密封结构而设计的新产品，用于各类腐蚀介质和油品的输送。

二、250S65A高效节能环保中开泵性能范围： 泵出口直径 100~1200mm 流量 Q: 70~22392m3/h 扬程 H: 8~150m 工作温度 T: -20℃~200℃ 固体颗粒 ≤80mg/L 工作许用压力 ≤4Mpa 也可以根据用户要求设计性能参数。

三、250S65A高效节能环保中开泵型号意义 例500SF35A 500—泵的吸入口径(mm ) SF—单级双吸，耐腐蚀中开离心泵 35—设计点扬程(m)。

A—叶轮第一次切割。

四、250S65A高效节能环保中开泵结构说明 ﹒S型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。

检修时无需拆卸进出口水管及电动机。

从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

﹒泵的主要零件有;泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。

﹒泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。

进出水法兰的下部，装有放水的管螺纹孔。

﹒经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。

﹒泵轴承为向心球轴承。

轴承装在轴承体内、安装在泵体两端，用黄油润滑。

﹒双吸密封环用以减少水泵压力室的水漏回吸水室。

﹒泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

S型单级双吸中开泵的基本常识使用 S 型单级双吸中开泵的基本常识 S 型单级双吸中开泵的概述：S 型单级双吸中开泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

S 型单级双中开泵适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。

S 系列型泵是高效节能产品，具有结构简单，性能优良的特点。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力 0. 6MPa。

上图为 S 型中开泵示样图 S 型单级双吸中开泵的参数范围：流量 Q 88~10800m /h 扬程 H 12~100m S 型单级双吸中开泵的型号说明：200S95 200－吐出口径 S－单级双吸水平中开式离心泵 95－扬程 S 型单级双吸中开泵的安装：1、开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成的损坏和紧固连接件松动，泵的进出口封盖完好，无污物等进入泵内，则可直接送到使用现场去安装。
