网络图练习题

1.关于箭线，以下说法正确的是（）。

A. 箭线只有实箭线。

B. 箭线长度代表时间长短。

C. 一根虚箭线表示存在一项工作或施工过程。

D. 箭线的方向表示工作进行的方向和前进的线路，箭尾表示工作开始，箭头表示工作结束。

答案：D2.关于节点，以下说法正确的是（）。

A. 一个节点只有一层含义。

B. 在双代号网络图中，一项工作可能会由多对节点表示。

C. 节点分为起点节点、终点节点、中间节点。

D. 节点必须连续。

答案：C3.关于线路，以下说法不正确的是（）。

A. 线路是网络图中从起点节点开始，沿箭线方向连续通过一系列箭线与节点，最后到达终点节点的通路。

B. 一个网络图中至少有一条关键线路C. 关键线路的定义是最重要的线路。

D. 位于关键线路上的工作都是关键工作。

答案：C4.关于双代号网络图中终点节点和箭线关系的说法，正确的是（）。

A.既有内向箭线，又有外向箭线B.只有外向箭线，没有内向箭线C.只有内向箭线，没有外向箭线D.既无内向箭线，又无外向箭线答案：C5.工作A的持续时间为3天，该工作有三项紧后工作，工作持续时间分别为4、6、3天，最迟完成时间分别为第16、12、11天，则工作A的最迟开始时间为第（）天。

A. 3B. 6C. 8D. 12答案：B6.当网络计划的计划工期等于计算工期时，关键工作的总时差A. 大于零B. 等于零C. 小于零D. 小于等于零答案：B7.网络图中存在错误的地方是（）。

A.循环回路B.多个起点节点C.多个终点节点D.一对节点编号代表多项工作E.节点编号顺序错误答案：CDE8.下列关干双代号网络计划绘图规则的说法，正确的有( )。

A.网络图必须正确表达各工作间的逻辑关系B.网络图中可以出现循环回路C.网络图中一个节点只有一条箭线引出D.网络图中严禁出现没有箭头节点或没有箭尾节点的箭线E. 网络计划只有一个起点节点和一个终点节点答案：ADE9.A.A图B.B图C.C图D.D图答案：C10.关于双代号工程网络计划的说法，正确的有（）A.总时差最小的工作为关键工作B.关键线路上允许有虚箭线和波形线的存在C.网络计划中以终点节点为完成节点的工作，其自由时差与总时差相等D.某项工作的自由时差为零时，其总时差必为零E.除了以网络计划终点为完成节点的工作，其他工作的最迟完成时间应等于其所有紧后工作最迟开始时间的最小值答案：ACE11.双代号网络计划中（）表示前面工作的结束和后面工作的开始。

1、虚工作是（）A、需要消耗时间和资源B、不需要消耗时间和资源C、需要消耗时间但不消耗资源D、不消耗时间但需要消耗资源2、对于关键工作的时差，其正确说法是：（C ）A、关键工作的总时差为0，自由时差不一定为0。

B、关键工作的总时差不一定那个为0，但自由时差一定为0。

C、关键工作的总时差为0，自由时差也一定为0。

D、关键工作的总时差不一定为0，自由时差也不一定为0。

3、以下说法正确的是：（）A、线路是网络图中从起点节点沿着箭线方向到达终点节点的通路。

B、线路是网络图中从起点节点沿着箭线方向到达中点节点的通路。

C、线路是网络图中从中间节点沿着箭线方向到达终点节点的通路。

D、线路是网络图中从起点节点沿着箭线方向回到起点节点的通路。

4、资源平衡______进行调整的。

（ A ）A、利用非关键工作线路上的自由时差：B、利用非关键工作线路上的总时差：C、利用关键工作线路上的自由时差：D、利用关键工作线路上的总时差；5、双代号网络图的组成要素有：（）A、工作，节点，线路：B、工作，节点，时差：C、时间，节点，线路：D、工作，节点，时间：6、利用工作的自由时差，其结果______影响紧后工作和工期；（ B ）A、会B、不会C、一定D、不一定6、双代号网络图的节点：（）A、不消耗时间和资源B、消耗时间和资源C、要消耗时间，但不消耗资源D、不消耗时间，但要消耗资源7、虚箭线表示：（）A、逻辑关系B、实际工作C、要消耗时间，但不消耗资源的工作D、不消耗时间，但要消耗资源的工作8、在对网络计划调整中，发现如果工作i-j推迟m天，会使整个工期推迟m天，那么可以断定工作i-j：（ D ）A、自由时差为0，总时差不为0B、自由时差不为0，总时差为0C、自由时差不为0，总时差不为0D、自由时差为0，总时差为09、关键线路是指网络计划中，从起点节点至结束节点之间工作持续_______的线路：（）A最长 B、最短 C、等于0 D、不等于010、关键线路与自由时差的关系是：（ D ）A、以关键线路为起始点的工作，其自由时差一定等于总时差。

双代号网络图练习题一、选择题1. 双代号网络图中，一个节点表示什么？A. 一个活动B. 一个事件C. 一个项目D. 一个资源2. 在双代号网络图中，箭线表示什么？A. 时间B. 逻辑关系C. 成本D. 资源分配3. 双代号网络图中的“关键路径”是什么？A. 最短的路径B. 最长的路径C. 没有松弛时间的路径D. 资源最紧张的路径4. 双代号网络图中，活动之间的四种基本逻辑关系包括：A. 开始-开始，开始-完成，完成-开始，完成-完成B. 并行，串行，条件，循环C. 独立，依赖，选择，循环D. 顺序，并行，选择，循环5. 双代号网络图中的“松弛时间”是指什么？A. 活动可以延迟的最长时间B. 活动必须完成的最短时间C. 活动实际持续时间与计划持续时间的差值D. 活动在关键路径上的时间二、填空题6. 双代号网络图中的节点分为两种类型：________和________。

7. 双代号网络图的优化目标通常包括________、________和________。

8. 网络图中的关键活动是指那些________的活动。

9. 在网络图中，如果一个活动的最早开始时间与最晚开始时间相等，则该活动是________。

10. 网络图的时间参数包括：最早开始时间(ES)、最晚开始时间(LS)、最早完成时间(EF)、最晚完成时间(LF)和________。

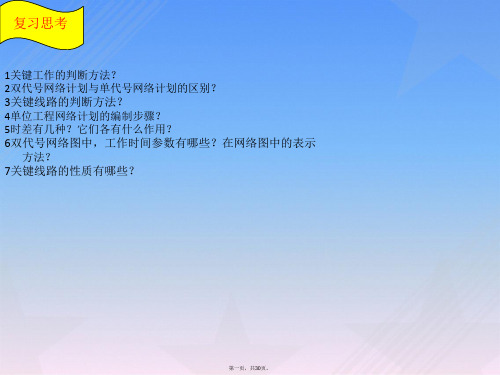

三、简答题11. 简述双代号网络图的基本构成元素及其功能。

12. 解释什么是网络图的“总时差”和“局部时差”，并说明它们在项目管理中的作用。

13. 描述如何确定网络图中的关键路径，并说明关键路径对项目计划的重要性。

四、计算题14. 假设有一个项目包含以下活动和持续时间（单位：天）：- A: 5天- B: 3天- C: 4天- D: 6天- E: 2天- 逻辑关系如下：A→B, A→C, B→D, C→D, D→E请计算每个活动的最早开始时间(ES)、最晚开始时间(LS)、最早完成时间(EF)、最晚完成时间(LF)和松弛时间(Slack)。

双代号网络计划图一、选择题1.双代号网络图中分为实工作和虚工作，据此，以下说法正确的有（A ）。

A.混凝土养护工作是实工作，用实箭线表示B.虚工作不需要消耗时间，但需要消耗资源C.虚工作的不需要消耗资源，但需要消耗时间D.虚工作的作用是保证一张网络图只有一个起始节点和一个终点节点2.已知下列双代号网络图，工作H的紧后工作有（C ）。

A.工作G、C、DB.工作G、CC.工作G、B、CD.工作G、B、C、A、D3.已知某工程项目分部工程双代号网络计划如下图，其关键线路为（A ）。

A.①→②→③→⑤→⑦B.①→②→③→⑤→⑦C.①→③→⑤→⑦D.①→②→③→⑥→⑦4.某工作M有A、B、C三项紧前工作，ES A=5，D A=3，ES B=4，D B=5，ES C=6，D C=1，则ES M为（B ）。

A.8B.9C.7D.65.某工作N有A、B、C三项紧后工作，LF A=10，D A=3，LS B=12，LF C=15，D C=1，则LF N为（A ）。

A.7B.0C.14D.106.某工作K的LF K=20，D K=3，ES K=10，则TF K为（D ）。

A.20B.10C.17D.77.某工作M的最早开始时间为第16天，持续时间为5天。

该工作有三项紧后工作，它们的最早开始时间分别为第24天、第27天、第28天，则M工作的自由时差为（A ）。

A.3B.6C.7D.58.有M、N两项连续工作，ES M=4，ES N=14，D M=4，LF M=30，则（A ）。

A.TF M=22，FF M=6B.TF M=26，FF M=6C.TF M=22，FF M=10D.TF M=26，FF M=109.某工作P，已知LF P=15、D P=2，有M、N、K三项紧前工作，ES M=5、D M=3，ES N=4，D N=5，ES K=6，D K=1，LF P=15，则TF P为（B ）。

A.3B.4C.5D.610.某网络计划，已知TF=8，FF=4，检查时发现M工作的持续时间延长了6天，说明M工作（B ）。

第三章网络计划技术第二节网络图的绘制综合练习与答案一、单选题1、下列关于单代号网络图的说法错误的是（）。

A.当网络图中有多项开始工作时，应增设一项虚拟的工作SB.当网络图中有多项结束工作时，应增设一项虚拟的工作FC.绘制单代号网络图比绘制双代号网络图困难得多D.单代号网络图中，有必要时需要增加虚拟起点节点和终点节点【参考答案】：C【试题解析】：绘制单代号网络图比绘制双代号网络图容易得多。

2、下面四个网络图中，（）完全符合下列逻辑关系：①AB是可同时开始的最先行工作；②AB都完成后才能进行D和E；③F的开始取决于C的结束；④G的开始必须在CD工作都完成之后。

A.B.C.D.【参考答案】：D【试题解析】：A项不符合条件④；BC两项不符合条件②。

3、某分部工程中各项工作间逻辑关系见表3-3-1，相应的双代号网络计划如图3-3-2所示，图中错误有（）。

表3-3-1图3-3-2A.多个终点节点B.多个起点节点C.工作代号重复D.存在循环回路【参考答案】：B【试题解析】：根据图3-3-2，只有箭尾没有箭头的节点可以判定为起点节点，B 项，有两个起点节点①、②。

此外，还存在以下问题：①G的紧后工作应为I、J，而实际只有J；节点⑤、⑥应互换。

4、在如下图所示的双代号网络图中，不存在的错误是（）。

A.节点编号重复B.虚工作多余C.有循环回路D.箭头节点号小于箭尾节点号【参考答案】：B【试题解析】：A项，有两个②，故节点编号重复；C项，②—②—③构成循环回路；D项，③—②，④—②都属于箭尾节点号大于箭头节点号。

5、某分部工程双代号网络图如下图所示，图中错误是（）。

A.存在循环回路B.节点编号有误C.存在多个起点节点D.存在多个终点节点【参考答案】：C【试题解析】：按给定选项逐项在给定网络图中寻找，有两个起点节点①和⑥，只有箭尾没有箭头的节点可以判定为起点节点。

在绘制双代号网络图时，一般应遵循以下基本规则：①网络图必须按照已定逻辑关系绘制。

单代号网络图的绘制（一）绘图规则鉴于单代号网络图与双代号网络图所表达的计划内容是一致的，两者的区别仅在于表达方式不同。

因此，双代号网络图的绘图规则，在绘制单代号网络图时原则上都应遵守.其规则为:①网络图必须按照已定的逻辑关系绘制；②网络图中严禁出现循环回路；③网络图中严禁出现双向箭线或无箭头的连线；④网络图中严禁出现没有箭尾节点的箭线或没有箭头节点的箭线；⑤绘制网络图时，宜避免箭线交叉，当交叉不可避免时，可采用过桥法、断线法、指向法；⑥网络图中有多项开始工作或多项结束工作时，应在网络图的两端分别设置一项虚拟的工作，作为该网络图的起始节点和终点节点（二)单代号网络图的绘制单代号网络图的绘制要比双代号网络图的绘制简单，其绘制步骤如下.①先绘制没有紧前工作的工作节点。

当多个工作没有紧前工作时,增加一项虚拟的工作，以保证网络计划只有一个起始节点。

②根据紧前工作关系绘制出其他工作。

③绘出全部工作后，如果有多个工作没有紧后工作，则需增加一项虚拟的工作，将没有紧后工作的全部工作与该虚拟工作连接，保证网络计划只有一个终点节点.相关步骤为：1、按照相关规范和要求划分工程的单元工程或者检验批;2、根据工程量确认各单元工程的持续时间；3、根据施工组织设计确定各单元工程的施工逻辑顺序,如采用流水施工，要注意虚工作的应用,使网路施工顺序与实际的施工组织设计逻辑顺序一致；4、根据各施工的持续时间及逻辑顺序确认工程的ES和EF,即最早开工时间和最早完工时间；5、根据最早开工时间排出的工程竣工时间（计算工期）判断是不是满足计划工期的要求，慢如满足,一般按照计划工期=计算工期，从最后一个单元工程倒推各单元工程的LF和LS.即最晚完成时间和最晚开始时间，相关的计算方法可以参考《工程网路计划技术规程》；6、根据计算出的ES/EF LS/LF 计算单元工程的TF和FF，即单元工程的总时差和自由时差，总时差为0的线路即为关键线路!不知道该如何画网络图,并求关键路径，请大侠指点工序紧前工期a 18b 20c 15d a 24e b 20f b 11g c 13h d,e 25i e，f,g 10j e，f，g 22k j 10请画出相应的网络图，并计算此项目的完成时间,找出关键路线来如果，项目实施过程中,某些工序的完成时间延长了，以至于整个项目的完成时间要要延迟，为了保证项目按期完成,你将怎么办？把解决的思路介绍清楚即可1。

1A420010建筑工程项目施工进度控制方法的应用一、流水施工的概念将工作对象划分为若干个施工段(m)，若干个施工过程(n)，每个施工过程组织一至几个专业施工队，专业工作队连续施工，充分利用空间(工作面、施工段)与时间(搭接施工等措施)，提高工作效率。

**流水施工的特点**1.科学利用工作面，争取时间，合理压缩工期；2.工作队实现专业化施工，有利于工作质量和效率的提升；3.工作队及其工人、机械设备连续作业，同时使相邻专业工作队的开工时间能够最大限度地搭接，减少窝工和其他支出，降低建造成本；4.单位时间内资源投入量较均衡，有利于资源组织与供给。

二、主要的流水参数1.工艺参数1)施工过程数(n)——也称工序，如模板工程、钢筋工程、混凝土工程。

施工过程可以是单位工程，可以是分部工程、分项工程。

2)流水强度——流水施工的某施工过程(专业工作队)在单位时间内所完成的工程量，也称为流水能力或生产能力。

2.空间参数施工段(m)——施工对象在空间上划分的若干个区段。

3）时间参数：流水节拍(t)——某个作业队(或一个施工过程)在一个施工段上所需要的工作时间。

流水步距(K)——两个相邻的作业队(或施工过程)相继投入工作的最小时间间隔。

流水步距的个数=施工过程数－1如:某钢筋砼工程，有模板工程、钢筋工程、混凝土工程等三道工序，则模板与钢筋工程之间，钢筋与混凝土工程之间有流水步距，即有两个流水步距。

工期（TP）——从第一个专业队投入流水作业开始，到最后一个专业队完成最后一个施工过程的最后一段工作、退出流水作业为止的整个持续时间。

由于一项工程往往由许多流水组组成，所以，这里所说的是流水组的工期，而不是整个工程的总工期。

三、流水施工的类型1.等节奏流水——流水节拍是一个常数例题某工程共有8根柱子，每个柱子进行3道工序，施工过程和施工时间见表：试组织流水施工并计算工期[解]间见表：组织流水施工并计算工期。

(1)m =8，n =3，t =4；(2)K =t =4(流水步距=流水节拍)(3) T = m ⨯ t + (n -1)k = (m + n -1)⨯ k = (8 + 3 -1)⨯ 4 = 40（见 2012 案例一，1）2.异节奏流水（成倍节奏流水）相同施工过程在各施工段上流水节拍相等，不同施工过程的流水节拍不一定相等。
