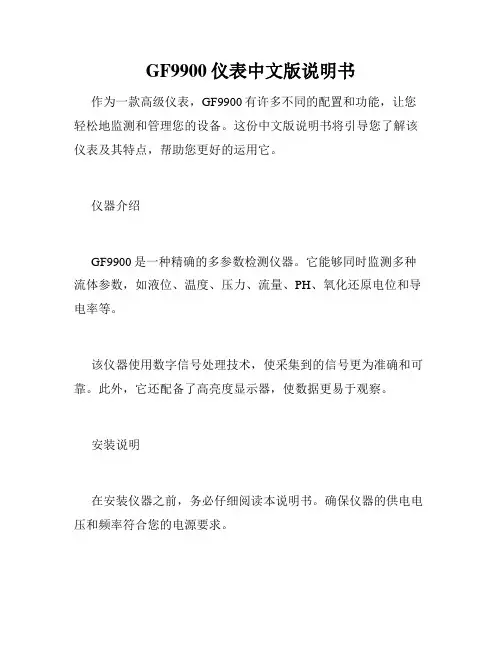

GF9900仪表中文版说明书作为一款高级仪表，GF9900有许多不同的配置和功能，让您轻松地监测和管理您的设备。
这份中文版说明书将引导您了解该仪表及其特点，帮助您更好的运用它。
仪器介绍GF9900是一种精确的多参数检测仪器。
它能够同时监测多种流体参数，如液位、温度、压力、流量、PH、氧化还原电位和导电率等。
该仪器使用数字信号处理技术，使采集到的信号更为准确和可靠。
此外，它还配备了高亮度显示器，使数据更易于观察。
安装说明在安装仪器之前，务必仔细阅读本说明书。
确保仪器的供电电压和频率符合您的电源要求。
GF9900具有极高的可靠性和抗干扰能力，但它需要足够的清洁和防护措施，以防止灰尘、水分、油脂等污染。
在仪器安装前，您需要选择一块平整、稳固的架子。
并注意，该架子应足够承重，以确保仪器的安全使用。
操作说明GF9900操作简单，控制面板清晰明了，操作指导明确。
这意味着您不需要过多的维护和修理,降低了使用成本。
该仪器适用于多种不同的操作环境。
如果您需要操作仪器，简单地开启电源，然后按照屏幕上的指示操作即可。
如需调整某个参数，只需转动相应的旋钮或按相应的按键即可。
当您设置参数时，请务必参考本说明书，并确保参数设置正确和合理。
如果您有任何疑问或需要更多的技术支持，请联系厂商支持部门。
维护和保养为确保仪器的性能，需要定期进行维护和保养。
如果您长时间不使用仪器，建议您按照本说明书中的指导进行保养。
如果您遇到任何问题，可以通过以下方式获得技术支持：1.通过计量公司提供的热线电话或网站申请技术服务。
2.使用说明书中提供的联系方式来联系我们的技术支持团队。
总结GF9900多参数检测仪是一款精准可靠的仪器。
它的高清亮度显示器和简单易用的操作使它成为操作者的首选。
为了保证仪器的性能，建议您严格按照本说明书的指导进行安装、操作和维护。
在操作中遇到任何疑问或问题，可与厂商的技术支持团队联系。
目录仪表的键盘和前面板-------------------------------------2 仪表功能----------------------------------------------------4 仪表程序----------------------------------------------------4 仪表键盘和中控方式的转换----------------------------6 仪表的启动和停止----------------------------------------7 仪表重量和容积方式的转换----------------------------8 给定量的输入----------------------------------------------8 显示事件信息----------------------------------------------8 服务数据----------------------------------------------------9 标定功能----------------------------------------------------9 调零-----------------------------------------------------14 计数器1或2的复位-------------------------------------13 安装与调整-------------------------------------------------13 维护与保养-------------------------------------------------14 事件信息----------------------------------------------------16（一）仪表的键盘1各按键的作用如下：启动键和停止键。
+GF+ SIGNET 8550-1 流量变送器操作说明书警告!1. 在连接输入和输出时,断开电源;2. 仔细阅读以下说明,避免人身伤害。
目录1 产品规格2 安装3 电气连接4 菜单功能1.产品规格尺寸前视图侧视图侧视图侧视图(盘面或现场安装(盘面安装(带8050的现场安装(带8051的现场安装概述兼容的传感器:+GF+SIGNET流量传感器(频率输出信号包装壳箱•防护等级: NEMA 4X/ IP65 前面•外壳材料: PBT•盘装垫片:氯丁橡胶•屏幕:合成聚酯•按键: 4个封装硅胶键•重量:大约325g(12oz.显示:•数码显示: LCD 2x16位•刷新率: 1s•对比度:用户自定,5级•显示精度:读数的±0.5%@25℃•灵敏度温漂:读数的±0.005%/℃电气性能•电源:12~24VDC±10%,可调,最大61mA传感器输入:•范围: 0.5~1500Hz•传感器电源:2线制: 1.5 mA @ 5VDC±1% 3或4线制:20mA @5VDC±1%•电流回路光学隔离•短路保护电流输出信号:• 4~20mA,隔离,完全可调,并可反向•最大回路阻抗:50Ω max.@12V325Ω max.@18V600Ω max.@24V•刷新率:300ms•精度:±0.03mA开路集电极输出信号,光学隔离• 50mA最大下拉电流, 30VDC最大上拉电压•以下内容可编程:•切换差可调的High或Low设定值•脉冲工作模式(最大脉冲率:300p/m环境条件•工作温度: -10~70℃(14~158°F•储存温度: -15~80℃(5~176°F•相对湿度: 0~95%,无露点•最大海拔: 2000m(6562 ft•绝缘等级: II•污染级别: 2标准与认证:• CSA,CE,UL•抗扰性:EN50082-2•辐射性:EN55011•安全性:EN61010• ISO9001与ISO14001认证下制造2.安装• ProcessPro系列变送器有两种类型:盘面安装式与现场安装式。
流量计调整方法及步骤
调整流量计的方法和步骤如下：
1.调试前，拧下保护盖，可以看到调零和满程电阻器，外接标准
电源及电流表。
2.在传感器没有液体的情况下，调节零点电阻器，使之输出电流
4mA。
3.传感器加液倒满量程，调节满程电阻器，使之输出电流
20mA。
4.反复以上步骤两三次，直到信号正常。
5.调节完毕，拧紧保护盖。
另外，还有一些流量计的调试步骤包括以下步骤：
1.零点调整：若实际流速为零，仪表流量也应调整为零。
对于高
精度测量，可以暂停自动调零设置，手动在仪表上设置零偏
差。
2.阻尼设定：对阻尼正确设置能帮助更加准确地监测变化过程，
或获取测量的平均值。
通常，当自动归零功能生效时，获得的响应时间约为阻尼设置时间的10倍，并且应该设置适当的阻
尼时间以便观察测量值的真实变化或观察测量值的变化。
3.工作参数（数量）的设置：包括模拟输出范围（4-20mA）的设
置；人机界面设置；流量（或速度）范围设置等。
4.异常测量条件下的输出设置：当管中没有液体或液体中有气泡
或其他异常情况时，可以设置：保持测量值不变；上限输出；
产量低；零输出等。
同时，当累计脉冲输出时，输出截止，内部累计也截止。
5.设置空检测点。
请注意，不同型号的流量计在调试方法和步骤上可能存在差异。
如有需要，建议按照使用说明书或联系专业技术人员进行调试。

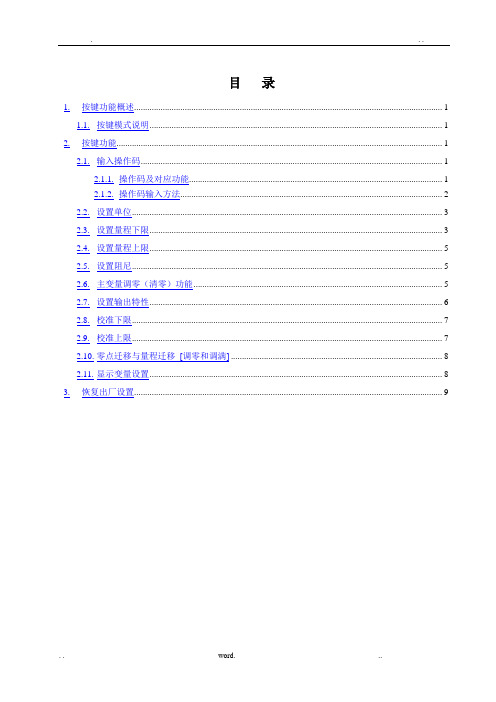

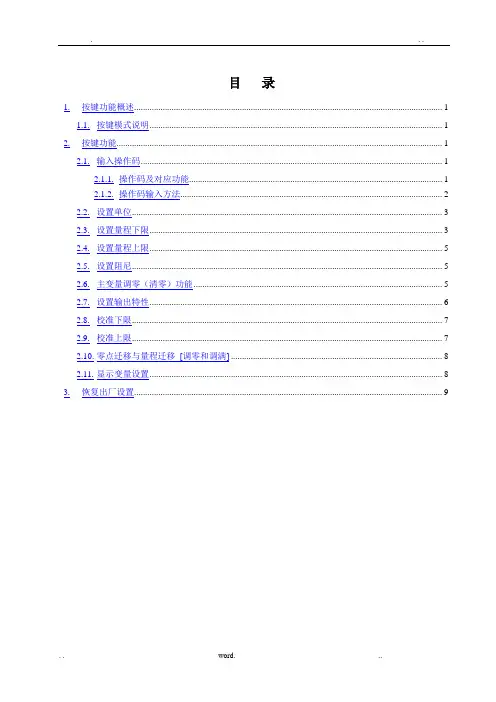

目录1.按键功能概述 (1)1.1.按键模式说明 (1)2.按键功能 (1)2.1.输入操作码 (1)2.1.1.操作码及对应功能 (1)2.1.2.操作码输入方法 (2)2.2.设置单位 (3)2.3.设置量程下限 (3)2.4.设置量程上限 (5)2.5.设置阻尼 (5)2.6.主变量调零（清零）功能 (5)2.7.设置输出特性 (6)2.8.校准下限 (7)2.9.校准上限 (7)2.10.零点迁移与量程迁移[调零和调满] (8)2.11.显示变量设置 (8)3.恢复出厂设置 (9)按键详细操作指南1.按键功能概述1.1. 按键模式说明标准的H3051S和H3051T表头上都有三个按键，分别为“M”、“S”、“Z”。
也支持外部扩展干簧管接口，实现不开盖调整。
此时支持两个按键，分别为“S”、“Z”。
针对这两种应用，本产品支持“双按键”和“三按键”两种操作模式。
“三按键”操作模式：操作更快捷，适用于LCD上具备3个按键的产品。
➢Z键用于进入提示数据设置界面和移位；➢S键用于进入数据设置界面、增加数字和数据保存；➢M键用于数据保存。
注：在三按键模式下，任何时候都可以按下“M“键，保存当前的设置数据。
“双按键”操作模式：这种操作模式通常用于外部只有2个非接触按键的情况。
➢Z键用于进入提示数据设置界面和移位；➢S键用于进入数据设置界面、增加数字和数据保存。
注：在双按键模式下，输入数据时，必须等左下角的下箭头闪烁时，才能通过按下“Z”键保存设置数据。
2.按键功能2.1. 输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执➢例如输入“5”，直接进入设置阻尼功能。
➢例如输入“8”，直接进入设置输出特性。
➢例如输入“9”，直接进入校准下限。
2.1.2.操作码输入方法图例说明：1.均以当前采集值1 kPa，量程为0～100kPa为例2.2. 设置单位2.3. 设置量程下限2.4. 设置量程上限2.5. 设置阻尼2.6. 主变量调零（清零）功能2.7.设置输出特性2.8.校准下限2.9.校准上限2.10.零点迁移与量程迁移[调零和调满]2.11.显示变量设置液晶显示屏能显示“电流”、“百分比”、“主变量”三种变量的一种或交替显示其中的两种（间隔时间4秒）。

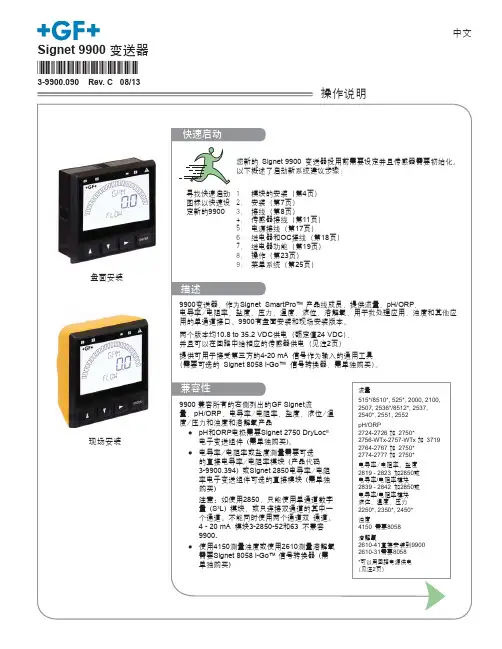

中文Signet 9900变送器*3-9900.090*3-9900.090 Rev. C 08/13操作说明盘面安装现场安装概览•• •29900 变送器表格内容9900 变送器3可插拔模块49900 变送器可插拔模块3-9900.393 Relay Module9900 变送器59900 变送器6可插拔模块SHIELD TEMP (WHT)ISO GND (BLK)SIGNAL (RED)安装9900 变送器7接线89900 变送器9900 变送器9信号类型如有信号干扰, 电缆屏蔽层需要接地Flow sensor models withFrequency Output MaximumCable Length 60 m(200 ft)305 m (1000 ft)515/8510X 525X2000X 2100X 2507X 2536/8512X 2537X 2540X 2551X 2552X数字信号(S 3L)电缆最大长度:总线所使用电缆的质量决定了所有分支长度之和的最大值。
不管任何时候, 最大电缆长度不能超过 305m (1000ft )。
9900 变送器108058-2 信号类型传感器接线9900 变送器119900 变送器12传感器接线技术提示：• 最大电缆长度见相关产品手册• 延长电缆时需保持屏蔽线• 远离交流电缆布线• 515/8510 和 525 的安装, 如有EMI 电磁干 扰需将银色屏蔽线接地。
技术提示：• 2537需要16 - 22 AWG 电缆• 电缆直径 7 mm- 10 mm (0.275 in.-0.394 in.)以在缆塞处可靠地防水密封• 穿线孔为 ½ inch NPT 螺纹。
布线后，使用缆塞(3-9000.392-1) 导线管密封穿线孔• 2537 输出继电器频率信号或数• 字信号 (S 3L ) 到9900。
Signet• 推荐使用数字量 (S 3L ) 输出模块• (2537-5), 以达到更高精度.• 更多信息参考2537说明资料传感器接线9900 变送器139900 变送器14技术提示:• 8058 到 9900 的电缆最大长度不能超• 过 60 m (200 ft).• 如使用8058-2, 仅使用通道一与• 9900连接• 更多信息参考8058说明书技术提示：• 使用最大为 300 m (1000 ft) 的3芯• 屏蔽线作为传感器延长线• 延长电缆时需保持屏蔽线• 远离交流电缆布线• 如有 EMI 电磁干扰需将银色屏蔽• 线接地传感器接线接线接线技术提示:• 2850没有屏蔽线.• 为了正确配合 9900 使用, 2850 需要设定客户常数或确切的电极常数,且 9900 应设定常数为1.0。
压力变送器使用说明1.安装-在安装压力变送器之前，务必检查其型号、规格和测量范围是否与实际需求匹配。
-安装前，清洁安装位置，确保无杂物和腐蚀物。
-使用连接件连接压力变送器和测量点，确保连接牢固。
-在安装过程中，不要使用暴力力量，以免损坏设备。
-确保压力变送器与被测介质的接触面干净，无杂质。
2.连接电源-查看压力变送器的电源要求，正确连接电源。
-注意电源的电压和频率是否与压力变送器的需求相符。
-在连接电源之前，确保电源开关处于关闭状态。
3.校准-在初次使用或更换位置后，需要进行校准。
-可以选择使用标准压力表进行校准，将标准压力施加到压力变送器上，并记录输出电流值。
-根据校准结果，调整变送器的零点和量程等参数，确保测量准确。
-校准时，应按照相关的标准和规程进行操作。
4.输出信号-压力变送器的输出信号为标准电流信号（4-20mA），可以通过电流变送器或PLC等设备进行接收、处理和显示。
-正常情况下，4mA对应低测量范围，20mA对应高测量范围。
-如需调整输出信号的范围，可以通过调整变送器的零点和量程等参数来实现。
5.日常维护-定期检查压力变送器的连接件，确保连接牢固。
-清洁压力变送器的外壳，避免灰尘和腐蚀物的积聚。
-检查电源线路是否正常，如有异常及时处理。
-如压力变送器出现故障或异常情况，应及时进行维修或更换。
6.安全注意事项-在操作过程中，注意遵守相关工艺和安全规程，确保人身安全和设备安全。
-不要超过压力变送器的额定压力范围，避免损坏设备。
-注意介质的温度和浓度等特性，确保其不会对压力变送器造成损害。
-如遇到异常情况，应立即停止使用，并采取相应的修复措施。
总之，正确使用和维护压力变送器，可以确保其准确可靠地测量压力，并在工艺和控制系统中起到重要的作用。
在进行使用前，务必详细阅读产品的使用手册和技术规范，并按照要求进行操作。

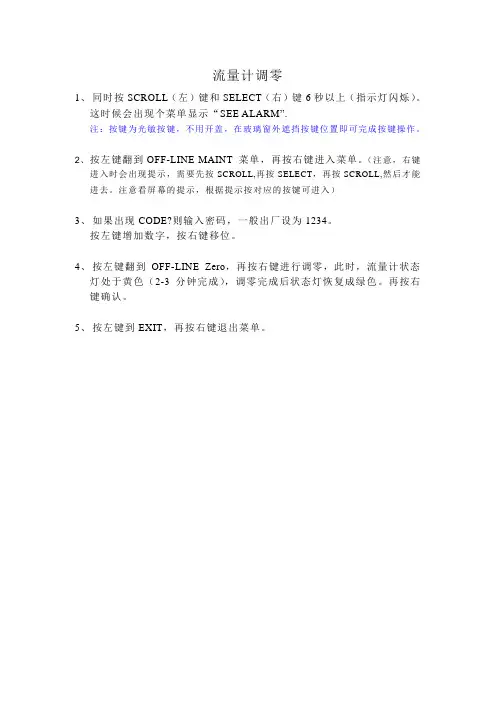

流量计调零
1、同时按SCROLL（左）键和SELECT（右）键6秒以上（指示灯闪烁）。
这时候会出现个菜单显示“SEE ALARM”.
注：按键为光敏按键，不用开盖，在玻璃窗外遮挡按键位置即可完成按键操作。
2、按左键翻到OFF-LINE MAINT 菜单，再按右键进入菜单。
（注意，右键
进入时会出现提示，需要先按SCROLL,再按SELECT，再按SCROLL,然后才能进去。
注意看屏幕的提示，根据提示按对应的按键可进入）
3、如果出现CODE?则输入密码，一般出厂设为1234。
按左键增加数字，按右键移位。
4、按左键翻到OFF-LINE Zero，再按右键进行调零，此时，流量计状态
灯处于黄色（2-3分钟完成），调零完成后状态灯恢复成绿色。
再按右键确认。
5、按左键到EXIT，再按右键退出菜单。
