Products Solutions Services简明操作指南流量计Proline 500（数字）Modbus RS485科里奥利质量流量计（变送器部分）本文档为《简明操作指南》，不能替代设备随箱包装中的《操作手册》。
设备的《简明操作指南》由两部分组成：变送器的《简明操作指南》（第二部分）包含变送器信息。
传感器的《简明操作指南》（第一部分）→ 3KA01319D/28/ZH/03.22-00715820262022-08-01流量计 Proline 500（数字）2Endress+Hauser流量计 Proline 500（数字）流量计的《简明操作指南》Endress+Hauser 3流量计的《简明操作指南》仪表由一台变送器和一个传感器组成。
流量计的《简明操作指南》包含《传感器简明操作指南》和《变送器简明操作指南》，分别介绍了变送器和传感器调试操作：•第一部分：《传感器简明操作指南》•第二部分：《变送器简明操作指南》需要同时参照上述两本《简明操作指南》进行流量计调试，它们配套使用，互为补充：《传感器简明操作指南》（第一部分）《传感器简明操作指南》的文档对象是负责测量仪表安装的专业人员。
•到货验收和产品标识•储存和运输•安装《变送器简明操作指南》（第二部分）"《变送器简明操作指南》的文档对象是负责进行测量仪表调试、组态设置和参数设置的专业人员(直至获取第一个测量值)。
"•产品描述•安装•电气连接•操作方式•系统集成•调试•诊断信息其他设备文档本文档为《变送器简明操作指南》（第二部分）。
《传感器简明操作指南》（第一部分）的获取方式：•网址：/deviceviewer•智能手机/平板电脑：Endress+Hauser Operations App 详细设备信息参见《操作手册》和其他文档资料：•网址：/deviceviewer•智能手机/平板电脑：Endress+Hauser Operations App目录流量计 Proline 500（数字）4Endress+Hauser目录1文档信息 (5)1.1信息图标 (5)2安全指南 (7)2.1人员要求............................................................................72.2指定用途............................................................................72.3工作场所安全.........................................................................82.4操作安全............................................................................82.5产品安全............................................................................82.6IT 安全.............................................................................92.7设备的IT 安全........................................................................93产品描述 (10)4安装 (11)4.1立柱安装...........................................................................114.2墙装.............................................................................124.3变送器的安装后检查 (12)5电气连接 (13)5.1电气安全...........................................................................135.2接线要求...........................................................................135.3连接测量设备........................................................................185.4确保电势平衡........................................................................255.5硬件设置...........................................................................255.6确保防护等级........................................................................255.7连接后检查.........................................................................266操作方式 (27)6.1操作方式概述........................................................................276.2操作菜单的结构和功能.................................................................286.3通过现场显示单元访问操作菜单..........................................................296.4通过调试软件访问操作菜单.............................................................326.5通过Web 服务器访问操作菜单..........................................................327系统集成 (32)8调试 (33)8.1功能检查...........................................................................338.2设置显示语言........................................................................338.3设置测量设备........................................................................338.4写保护设置，防止未经授权的访问........................................................349诊断信息 (34)流量计 Proline 500（数字）文档信息1 文档信息1.1 信息图标1.1.1 安全图标危险状况警示图标。
目录1。
按键功能概述 (1)1.1。
按键模式说明 (1)2. 按键功能 (1)2.1. 输入操作码 (1)2.1。
1. .....................................................................................................................操作码及对应功能 12.1。
2。
..................................................................................................................... 操作码输入方法 22.2. 设置单位 (3)2.3. 设置量程下限 (3)2。
4。
.................................................................................................................................... 设置量程上限 52.5. 设置阻尼 (5)2。
6. 主变量调零（清零）功能 (5)2。
7. 设置输出特性 (6)2。
8。
............................................................................................................................................ 校准下限72.9. 校准上限 (7)2.10. 零点迁移与量程迁移[调零和调满] (8)2。
11. ..................................................................................................................................... 显示变量设置8 3. 恢复出厂设置.. (9)按键详细操作指南1.按键功能概述1.1. 按键模式说明标准的H3051S和H3051T表头上都有三个按键，分别为“M"、“S"、“Z”.也支持外部扩展干簧管接口，实现不开盖调整。

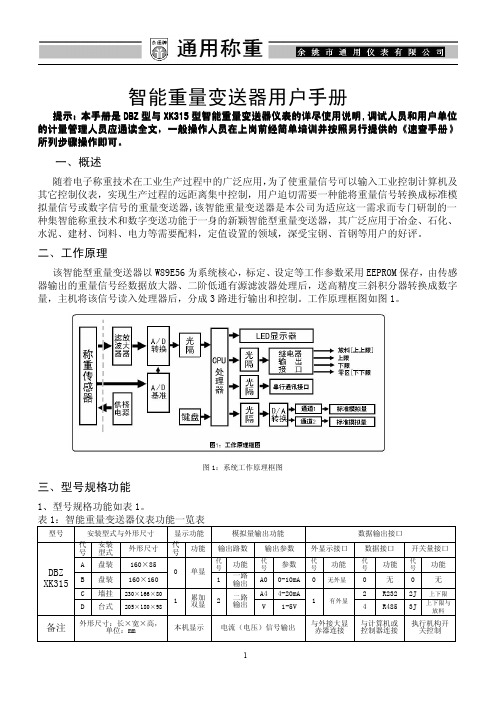

重量变送器KM02GA1使用说明书2012年12月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力电气制造有限公司KM02GA1提供10V传感器激励电源，可实现对称重传感器微弱信号进行放大转换，输出标准4mA-20mA模拟信号，广泛应用于数据采集、信号传输转换和DCS集散控制系统。
在某些工业控制场合，变送器需要安装在控制柜内部，该变送器外壳采用宽度是3 5mm的DIN标准导轨，便于检测与维护。
２、技术参数输入:可接收传感器灵敏度范围:1mV/V~2mV /V传感器激励电压:10VDC ±1%传感器驱动能力:最多可以并联驱动3只350 欧姆传感器输出: 4mA~20mA零点调整能力: ±25%FS线性: 0.2%F.S温漂： 0.2%F.S/10 o C负载电阻： <500Ω工作温度范围:-20o C/+50o C电源供应: 24Vdc 带反接保护标准安装方式:标准35mm DIN轨安装外壳：采用ABS塑料外壳，外形见下图：尺寸见附件。
（图一）二、安装KM02GA变送器顶部两侧各有一个4芯端子，分别为传感器输入端和电源输入和信号输出端，各个信号线接线顺序如上图所示。
其中电源输入和信号输出端的标注接线对应关系如下表所示：标注VCC FG GND OUT 名称电源输入正端信号负端电源输入负端信号正端传感器输入端四条线颜色与信号名称的对应关系如下表所示：标注+EXE-EXE+SIG-SIG名称传感器激励电源正端传感器激励电源负端信号输出正端信号输出负端三、调试方法首先将输入电源和模拟传感器按照图一标识分别接入。
1、零点调整：在模拟传感器空载时，调节ZERO电位器，用数字仪表监视输出，使输出4mA±0.016mA内。
2、增益调整：给模拟传感器加载，调节SPAN电位器，使输出增益增大或减小。
调至对应输入的合适输出值。
3、给模拟传感器卸载，复测零点输出是否处于4mA±0.016mA内。
安装○普通型及小巧型变送器的安装①若压力系统有瞬间过压，该变送器过载范围满足系统要求，并配置缓冲阀；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的引压孔；④禁止随意拆卸、碰撞变送器及强行绞拧导线，严禁用异物捅引压孔；⑤根据产品连续类型，查对现场接口是否与产品一致。
若为螺纹接口，应缓速拧紧，注意密封，不能把转矩直接加到变送器壳体上，只能加在压力接口的六角上。
○投入式变送器的安装●注意事项①安装地点的液体可能产生的静压力不能超过变送器的量程；②测量介质应与变送器的结构材料相兼容；③测量介质不能堵塞变送器的进液孔；④安装时要缓速放入或提出，严禁用强力拉扯电缆或用金属等硬物捅压膜片。
●安装方法变送器的安装方向为垂直向下，在动水中使用时，应注意使变送器压面与水流方向平行。
1在静水中安装①在水池中的安装方法：为防止水泵打水时的冲击抖动变送器或损坏变送器或损坏变送器，应将变送器原理液体出入口安装。
（如图a所示）②在深井中的安装方法：一般用插钢管的方法，要求钢管不能打弯，内劲必须大于35mm，易上下提动变动器，在钢管的不同高度上若干小孔，以便水通畅进入管内，必要时，可在变送器上缠烧钢丝，用钢丝上下提动，以免拉断电缆线。
（如图b所示）2在动水中安装在动水中安装时需加静水装置①方法之一：在水道中插入钢管，要求钢管壁稍厚一些，并在其上下不同高度若干个小孔，以阻尼水波和消除动水压力的影响。
（如图c所示）②方法之二：若为清水域的沙石水床，以浅埋为好。
（如图d所示）③方法之三：这种方法即能消除水流压力和波浪的影响又能起到过滤浊水泥沙的作用（如图e所示）○普通型及投入式变送器接线信号（电源）端子设置在电气盒的一个独立腔室内。
接线前，先拧下表盖，把信号（电源）线从穿线孔穿入，把线接在+、-端子及地上，拧紧表盖和穿线孔螺栓。
信号线不要与其它电源线一起穿金属管或放在同一线槽中，也不要再强电设备附近通过。
注意：接好线后，务必将表盖拧紧，以免潮气进入电气盒内，损坏电路。

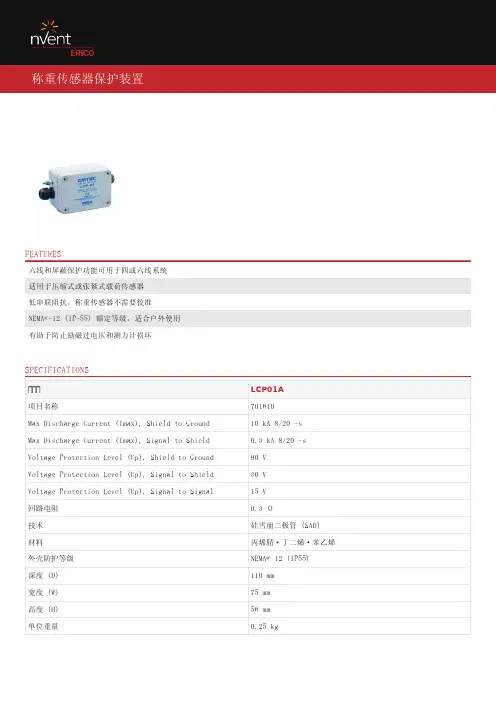

FEATURES六线和屏蔽保护功能可用于四或六线系统适用于压缩式或张紧式载荷传感器低串联阻抗，称重传感器不需要校准NEMA®-12 (IP-55) 额定等级，适合户外使用有助于防止励磁过电压和测力计损坏SPECIFICATIONSDIAGRAMS警告应仅根据 nVent 的产品说明书与培训材料安装并使用 nVent 的产品。
可访问 获取说明书，或者向您的 nVent 客服代表索取。
错误安装、使用不当、滥用或未能完全遵守 nVent的说明与警告，可能会造成产品故障、财产损失、严重的人身伤害及死亡和/或使得保修服务无效。
北美+1.800.753.9221Option 1 – Customer Care Option 2 – Technical Support欧洲Netherlands:+31 800-0200135France:+33 800 901 793欧洲Germany:800 1890272Other Countries:+31 13 5835404APAC Shanghai:+ 86 21 2412 1618/19Sydney:+61 2 9751 8500© 2023 nVent. All nVent marks and logos are owned or licensed by nVent Services GmbH or its affiliates. All other trademarks are the property of their respective owners.nVent reserves the right to change specifications without notice.Our powerful portfolio of brands: CADDY ERICO HOFFMAN RAYCHEM SCHROFFTRACER2。
单温度变送器使用说明书（模拟量型）文档版本：V1.21. 产品介绍 (3)2. 产品选型 (4)3. 设备安装说明 (5)4. 常见问题及解决办法 (7)5. 联系方式 (7)6. 文档历史 (7)7. 附录：各种壳体尺寸 (8)1. 产品介绍1.1 产品概述该温度变送器广泛适用于通讯机房，仓库楼宇以及自控等需要温度监测的场所，传感器输入电源，测温单元，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2 功能特点采用美国进口的测温单元，测量精准。
采用专用的模拟量电路，使用温度围宽。
10~30V 宽电压围供电，规格齐全，安装方便。
可同时适用于四线制与三线制接法。
产2.品选型WD- 单温度变送、传感器N01- RS485通讯（Modbus-RTU协议）1- 86液晶壳2- 壁挂王字壳9- 管道壳1 外置圆形不锈钢探头2 外置磁吸式探头3 外置扁形不锈钢探头4 外置4分管螺纹探头4L 外置4分管螺纹长探头3. 设备安装说明3.1 设备安装前检查设备清单：■变送器设备1台■12V/2A电源1台（选配）■合格证、售后服务卡、保修卡等3.2 接线3.2.1 电源接线宽电压电源输入10~30V均可。
针对0~10V型输出，只能用24V供电。
3.2.2输出接口接线设备标配是具有1路模拟量输出。
可同时适应三线制与四线制。
3.3 具体型号接线3.3.13.3.2：管道壳体接线3.3.3：86液晶壳接线序号说明序号说明1 电源正（10~30V DC） 5 温度信号正2 电源负 6 温度信号负3 传感器黄色线7 空闲4 传感器棕色线8 传感器黑色线注：外置传感器时3、4、8空闲。
3.4 接线方式举例四线制接法示意图三线制接法示意图4. 常见问题及解决办法4.1 无输出或输出错误可能的原因：1)量程对应错误导致PLC计算错误，本公司产品测温围默认均为-40℃~80℃。
2)接线方式不对或者接线顺序错误。
3)供电电压不对（针对0~10V型均为24V供电）。
称重放大器故障排除操作说明
称重放大器YDB-24-2A
1、放大器信号输入两端（既V0+,V0-）电压不能超过0.1V ，否则为传感器接线错误。
2、当空称或者有重物的时候发现触摸屏上模拟值显示为了0时，可先测量放大器输出端
V0,GND两端电压是否为负值，如果是则需将电压调整为正值。
假设我们现在调试的是A路，那么我们就需将‘A路调零’旋钮顺时针方向旋转让其变为正值。
3、当出现称上面重物越重而模拟值越来越小，说明传感器的2条信号线（既接在VO+,V0-
的2条线）接相反，将其对调便可解决。
4、当出现放入很多重物，而模拟值增加数值又很小，说明放大器放大系数太小，可将‘A
路增益’旋钮顺时针旋转使其放大系数增大（假设调试A路）。
5、当触摸屏模拟值显示为32760时，说明该路没接传感器。
如果你确认接入了传感器，则
说明传感器接线错误或者传感器损坏。
警告请专业人员调试,检测和维修。
警告请保持重量变送器接地良好。
注意在进行电气连接时,请预先将电源切断。
重量变送器重新上电间隔要大于30秒。
注意重量变送器为静电敏感设备,在使用和维护中请注意采取防静电措施。
目录1.0 概述........................................................................................................... 错误!未定义书签。
1.1主要特点 ................................................................................................错误!未定义书签。
1.2技术指标 ...............................................................................................错误!未定义书签。
1.2.1 负载能力................................................................................... 错误!未定义书签。
1.2.2 电源............................................................................................ 错误!未定义书签。
1.2.3 温度和湿度 .............................................................................. 错误!未定义书签。
1.3外形及安装尺寸 ...................................................................................错误!未定义书签。
KM-01A型重量变送器使用说明书宁波柯力传感器制造有限公司Http：//2.0 安装与调试................................................................................................. 错误!未定义书签。
2.1开箱检查.................................................................................................错误!未定义书签。
2.2系统接线 ................................................................................................错误!未定义书签。
2.2.1 传感器接线 .............................................................................. 错误!未定义书签。
2.2.2 电源及模拟量输出的接线................................................... 错误!未定义书签。
2.3调试 ........................................................................................................错误!未定义书签。
2.3.1 设置输出类型.......................................................................... 错误!未定义书签。
2.3.2 校正模拟输出的零点............................................................ 错误!未定义书签。
................................................................................................................... 错误!未定义书签。
2.4模拟校正 ................................................................................................错误!未定义书签。
2.5模拟量的零点偏移与增益调整 ............................................................错误!未定义书签。
3.0 使用 .......................................................................................................... 错误!未定义书签。
2005.05 V1.11.0 概述工业过程控制系统广泛使用了4～20mA控制环路，很多的数据采集和执行器就是为这种控制方式而设计的，由于它们易于理解，提供了使传感器与控制接口实现标准化的方法及不太容易受噪声影响，所以十分流行。
而各种应用类型的变送器，如温度变送器、压力变送器、湿度变送器、重量变送器等等，提供了桥梁的作用，把各种物理信号（依靠相应的传感器）转变为典型的4～20mA模拟量输出。
KM-01A型重量变送器是宁波柯力传感器制造有限公司推出的、面向工业控制领域（或其他需要模拟量输出的应用场所）的新产品。
在产品设计中考虑了实际应用中对长期稳定性和宽温工作范围的要求。
1.1 主要特点•可驱动6个350 Ω的模拟式传感器•最大A/D脉冲数：1,000,000•更新速率：15次/秒•模拟输出类型可选择：4～20mA、0～20mA、0～24mA、0～5V(0～10V) •高精度、高分辨率Δ-Σ型A/D转换KM-01A型重量变送器内置六路称重传感器接线端子，采用密封式外壳，防护等级为IP67，工作温度范围-30℃～60℃，可应用于各种工业环境。
1.2 技术指标1.2.1 负载能力传感器激励电压：DC 5V，可驱动6只350Ω的模拟式传感器.量程信号范围：±40mV.最小动态范围：2mV.电流输出：最大负载电阻500欧姆.电压输出：最小负载电阻10,000欧姆.模拟输出分辨率：1/10000.1.2.2 电源重量变送器的电源电压范围：15-24VDC，最大功耗5瓦。
重量变送器需要良好的接地线，并不可与易产生电源噪声的设备如电机、继电器或加热器等共用一个电源。
1.2.3 温度和湿度使用温度为：-30o C~60o C，湿度为10％RH ~95％RH，无冷凝。
存贮温度为：-40o C~85o C，湿度为10％RH ~95％RH，无冷凝。
1.3 外形及安装尺寸2.0 安装与调试本章将介绍如何安装和调试仪表，在安装和使用仪表前请仔细阅读本章。
2.1 开箱检查打开包装箱，按随机附带的装箱清单查看部件是否完整。
若有缺件或部件损坏，请速与承运单位和本公司联系，以便及时得到妥善处理。
2.2 系统接线2.2.1 传感器接线对于四线制称重传感器，可以直接连接，对于其它六线制称重传感器，可以将激励电源与反馈并联后接入。
重量变送器可接6路传感器，实际应用时如果小于6路，要把多余的接线端口堵死，防止潮气及灰尘进入重量变送器内部。
2.2.2 电源及模拟量输出的接线电源及模拟量输出按照下面图示连接注意：1)模拟输出只能选择一个：电流输出或电压输出。
2)变送器电源无极性区别，允许电压范围DC15V～24V，推荐使用15V，18V或24V的直流稳压电源，当环境温度超过60℃时要确保电源电压不能超过24V。
2.3 调试重量变送器有两种工作方式：标准工作方式与用户校准方式。
当线路板上J3跳线短路时是标准工作方式，固定信号输入范围0～10mV，当线路板上J3跳线开路时是用户校准工作方式，信号的输入范围可由现场的实际情况来确定，可如果标准方式不能满足需要，可以按照下面的方法进行校准。
请专业人员调试重量变送器，不正确的参数设置可能导致重量变送器不能正常工作。
调试重量变送器之前要确认所有的连线是否正确，检查模拟量输出的类型设置是否正确。
准备一定质量的砝码（替代物），砝码（替代物）的质量要满足25%FS、50%FS、75%FS或100%FS四个值之间的一个。
2.3.1 设置输出类型通过改变J1与J2跳线的位置设置模拟量输出的类型，在线路板的左下方有一个简明的表格，上面列出了与四种输出格式相对应的J1与J2注：C：跳线短接；O：跳线开路；例如：J1 C，J2 O 则表示J1处于短路（CLOSE）位置，J2处于开路（OPEN）位置时，模拟量输出类型设定为4-20mA输出。
2.3.2 校正模拟输出的零点模拟输出的零点是相对的零点，不能等同于实际上的零点，如果设置为4-20mA输出，则零点时输出为4mA,满秤量时输出20mA, 如果设置为0-24mA输出，则零点时输出为0mA,满秤量时输出24mA。
重量变送器工作时长按2秒钟），等LED2亮且LED1以2次/秒的频率闪烁时松开按键，此时正在校正零点，当LED1停止闪烁时，零点校正结束。
正常情况大约4秒钟即可完成，但是，如果重量不稳定，将停留在此状态，一直到采集到稳定的数据时为止。
长时间不能稳定，请关掉电源，仔细检查传感器的接线是否正确，还是不能校正，请与本公司售后服务部门或技术部联系。
把已知重量的砝码（替代物）加到秤台（承载器）上，等秤台稳定后长按2秒钟），等LED3常亮时松开按键，然后按择量程校正点，LED1、LED2的状态表示当前选择量程校正点。
提示：在选择每个校正点时会有固定的模拟量输出，利用此功能可以调整或验证模拟量输出。
注意当选择25%FS 校正点时模拟量输出零点，可以用来调整模拟量的零点偏移，当选择100%FS 校正点时模拟量输出满刻度，利用这一点调整模拟量的增益。
具体的调整步骤见——2.5 零点偏移与增益调整。
校正时加载值越接近满量程越好。
选择完成后长按2秒钟），当LED2闪烁时松开按键，时间与校正零点一样长，校正结束时，LED2以1次/秒的频率闪烁，重量变送器进入正常工作状态，此时可以用电流表核对一下校正结果是否正确。
如果LED1、LED2与LED3同时以2次/秒的频率闪烁，说明传感器输入信号太小，应该让净的满量程输入信号大于2mV 。
