变送器使用说明书样本

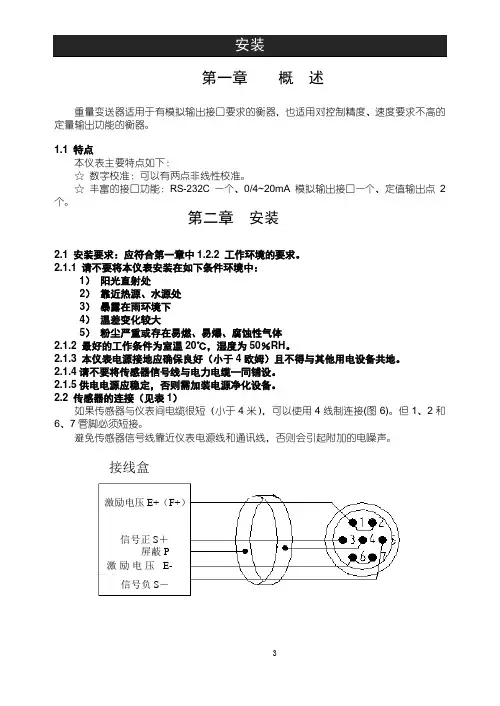

第一章 概 述重量变送器适用于有模拟输出接口要求的衡器，也适用对控制精度、速度要求不高的定量输出功能的衡器。

1.1 特点本仪表主要特点如下：☆ 数字校准：可以有两点非线性校准。

☆ 丰富的接口功能：RS-232C 一个、0/4~20mA 模拟输出接口一个、定值输出点2个。

第二章 安装2.1 安装要求：应符合第一章中1.2.2 工作环境的要求。

2.1.1 请不要将本仪表安装在如下条件环境中： 1） 阳光直射处2） 靠近热源、水源处 3） 暴露在雨环境下 4） 温差变化较大5） 粉尘严重或存在易燃、易爆、腐蚀性气体 2.1.2 最好的工作条件为室温20℃，湿度为50％RH 。

2.1.3 本仪表电源接地应确保良好（小于4欧姆）且不得与其他用电设备共地。

2.1.4请不要将传感器信号线与电力电缆一同铺设。

2.1.5供电电源应稳定，否则需加装电源净化设备。

2.2 传感器的连接（见表1）如果传感器与仪表间电缆很短（小于4米），可以使用4线制连接(图6)。

但1、2和6、7管脚必须短接。

避免传感器信号线靠近仪表电源线和通讯线，否则会引起附加的电噪声。

激励电压E+（F+）激励电压E-（F-）信号负S －屏蔽P信号正S ＋接线盒图1 四线制连接接线盒激励电压E+（F+）信号正S＋屏蔽P激励电压E-（F-）信号负S－图2 六线制连接管脚 1 2 3 4 5 6 7定义激励电压正反馈电压正信号正屏蔽信号负反馈电压负激励电压负符号E＋F＋S＋P S－F－E－第三章基本操作3.1正常工作1.仪表可根据传感器的输出信号的输出相应的电流值2.该仪表可以设定两个定量值，且可根据设定的两个定量值输出定量点控制信号。

当仪表输出值大于“HH”设定值时，则“HH”定量点开关量输出。

当仪表输出值小于“LL”设定值时，则“LL”定量点开关量输出。

3.2 定值输出功能在称重状态下，按〖设定〗键，仪表进入用户编程状态，将“CoP-En”设为1X，仪表前面板上的“定值”标志指示，则仪表可根据“-HH-”、“-LL-”2个定值点的设定数值大小输出定值点信号。

差压变送器使用说明书范本差压变送器概述1、差压变送器的定义：差压变送器是一种用于测量流体中压力差的仪器，它将压力差转换为标准信号输出，以便进行监测和控制。

2、差压变送器的工作原理：差压变送器通过测量流体中两个点的压力差来确定流体的流速或流量。

它通常由传感器、信号处理器和输出模块组成。

3、差压变送器的应用领域：差压变送器广泛应用于石油化工、电力、冶金、水处理等行业，用于测量液体、气体或蒸汽的流速、流量、液位等参数。

差压变送器校验步骤1、校验前的准备工作：在进行差压变送器校验之前，需要对校验仪器进行准备，包括选择合适的校验仪器、检查仪器的状态和准备所需的校验介质等。

2、校验仪器的选择：根据差压变送器的型号和规格，选择合适的校验仪器，确保校验仪器的测量范围和精度能够满足校验要求。

3、校验步骤详解：(1)校验仪器的连接：将校验仪器与差压变送器正确连接，确保信号传输的稳定和可靠。

(2)校验仪器的调零：根据校验仪器的操作说明，进行调零操作，使校验仪器的零点与实际零点一致。

(3)校验仪器的校准：根据校验仪器的操作说明，进行校准操作，使校验仪器的测量结果与标准值一致。

(4)校验结果的记录：将校验结果记录下来，包括校验日期、校验人员、校验数值等信息，以备后续参考和比对。

差压变送器调试步骤1、调试前的准备工作：在进行差压变送器调试之前，需要对调试仪器进行准备，包括选择合适的调试仪器、检查仪器的状态和准备所需的调试介质等。

2、调试仪器的选择：根据差压变送器的型号和规格，选择合适的调试仪器，确保调试仪器的测量范围和精度能够满足调试要求。

3、调试步骤详解：(1)调试仪器的连接：将调试仪器与差压变送器正确连接，确保信号传输的稳定和可靠。

(2)调试仪器的调零：根据调试仪器的操作说明，进行调零操作，使调试仪器的零点与实际零点一致。

(3)调试仪器的校准：根据调试仪器的操作说明，进行校准操作，使调试仪器的测量结果与标准值一致。

(4)调试结果的记录：将调试结果记录下来，包括调试日期、调试人员、调试数值等信息，以备后续参考和比对。

压力变送器使用说明书一、前言压力变送器是一种常用的测量仪器，用于检测和转换压力信号。

本说明书旨在向用户提供使用压力变送器的相关指南。

二、产品结构和原理1. 产品结构压力变送器主要由以下组件构成：- 压力传感器：用于感知被测介质的压力变化。

- 信号处理电路：用于转换、放大和调整压力信号，并输出标准信号。

- 外壳：用于保护内部元件，防止外界环境对其产生不良影响。

- 连接电缆：用于将变送器与外部控制系统连接。

2. 工作原理压力变送器的工作原理基于电阻应变测量技术。

当被测介质的压力作用于传感器上时，传感器内部的电阻发生变化，这个变化将通过信号处理电路转换成标准信号输出。

三、安装与调试1. 安装前准备在安装压力变送器之前，用户需要对以下几个方面进行准备：- 确定安装位置：应选择干燥、通风的地方，并避免与振动源、高温源等物体靠近。

- 检查设备完整性：确保产品完整无损，无松动零件或破损情况。

2. 安装步骤按照以下步骤进行压力变送器的安装：（1）将压力变送器固定在测量点上，确保其与被测介质接触紧密。

（2）使用合适的密封材料，将变送器与管道连接处进行密封，避免泄漏问题。

（3）根据实际情况选择合适的电缆接线方式，并进行连接。

3. 调试与检测安装完成后，用户需要进行以下调试与检测操作：（1）检查电缆连接是否牢固、正确。

（2）打开控制系统，观察压力变送器输出信号的稳定性。

（3）通过已知压力源校准压力变送器，确保其测量准确性。

（4）注意观察输出信号是否在指定范围内，避免超出量程导致信号失真。

四、注意事项1. 温度限制压力变送器在使用过程中需要注意温度限制，避免超出产品规定的温度范围，以免造成性能损害或产品故障。

2. 环境条件压力变送器应在无腐蚀、无剧烈振动和无强尘埃的环境下使用，避免对产品造成不良影响。

3. 定期维护用户应定期对压力变送器进行维护，包括清洁、校准、检查电缆连接等，以确保其长期稳定工作。

4. 电气安全在进行电气接线时，务必断电操作，并按照产品提供的电气连接图进行正确接线，以确保安全使用。

温度变送器使用说明书杭州米科传感技术有限公司杭州米科传感技术有限公司U-MIK-P202-MY CN2前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●本手册内容如因功能升级等有修改时，恕不通知。

●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。

●本手册内容严禁转载、复制。

●本产品禁止使用在防爆场合。

版本U-MIK-P202-MYCN2第二版2021年1月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。

如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。

产品清单目录第一章产品概述 (1)第二章主要特点 (2)第三章外形尺及安装 (3)第四章技术参数 (5)第五章电气连接 (6)5.1赫斯曼结构电气连接如下图 (6)5.2直接引线结构电气连接 (6)第六章使用与安装 (7)第七章温度变送器安全说明 (8)第八章注意事项 (9)第九章质保及售后服务 (10)第一章产品概述第一章产品概述智能温度变送器，用于热电阻(RTD)输入，二线制4～20mA模拟输出。

内置最新的ASSIC单芯片集成电路，采用高精度24位ADC转换为数字信号，产品具有测量准确、工作稳定、使用寿命长等特点。

第二章主要特点第二章主要特点●结构小巧、安装方便。

●高稳定性、高可靠性。

●耐震，抗射频干扰。

●高精度、全不锈钢结构。

●抗干扰强、长期稳定性好。

●量程范围宽。

第三章外形尺寸及安装第三章外形尺寸及安装图1赫斯曼温度第三章外形尺寸及安装图2赫斯曼温度带显示第四章技术参数第四章技术参数（1）电源：9-30V（2）输出：4~20mA（3）精度：0.5级（4）量程范围：-50℃-200℃（5）环境温度：-40℃~85℃（6）储存温度：-40℃~85℃（7）绝缘电阻：20MΩ/250VDC（8）绝缘强度：500V（9）防护等级：IP65（10）响应时间：≤15S（上升到90%FS）（11）负载电阻：(U-9V)/0.02A，U:供电电压第五章电气连接第五章电气连接5.1赫斯曼结构电气连接如下图图35.2直接引线结构电气连接电流：红线：电源正绿线：电流输出第六章使用与安装第六章使用与安装（1）温度变送器应安装时应尽量避免震动和冲击。

压力变送器使用说明书使用说明书一、产品简介压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。

本使用说明书旨在向用户介绍如何正确操作和使用压力变送器，以确保其正常工作并提供准确的结果。

二、产品特点1. 多功能显示屏：压力变送器配备了一个多功能显示屏，可实时显示当前的压力值，并具有高亮度和大字体，方便用户在各种环境下清晰读取。

2. 高精度测量：压力变送器采用先进的传感技术，能够提供高精度的压力测量结果，误差范围小于0.5%。

3. 可调量程：用户可以根据实际需求调整压力变送器的量程，以适应不同压力范围的测量要求。

4. 反向保护功能：压力变送器具有反向保护功能，可有效防止错误安装或逆向操作造成的设备损坏。

三、使用步骤1. 安装：在安装压力变送器之前，请务必确认管道和接口的清洁度，并确保压力变送器和管道之间的连接紧固可靠。

请注意避免弯曲或扭曲导致的应力集中。

2. 电气连接：将压力变送器的电源线与电气系统连接，确保正负极连接正确。

务必遵守相关安全规范，以防止短路或电击。

3. 参数设置：使用说明书中提供的操作界面设置功能，根据实际测量需求，配置压力变送器的参数。

包括量程范围、输出信号类型等。

4. 稳定运行：打开电源并激活压力变送器，观察显示屏上的压力数值是否稳定。

如果数值不稳定或显示异常，请检查电气连接和参数设置是否正确。

四、注意事项1. 请勿将压力变送器暴露于过高的温度或湿度环境中，以免影响其正常运行。

2. 避免将压力变送器安装在易受冲击或振动的位置，以免影响测量的准确性。

3. 请勿随意改动压力变送器的内部结构或电气连接，以防止设备故障或损坏。

4. 如果发现压力变送器的测量结果与实际情况不符，请检查是否存在误操作或其他外部干扰，并及时联系售后服务。

五、维护保养1. 定期检查压力变送器的外部连接是否松动，如有必要，请进行紧固。

2. 请定期清洁压力变送器的外壳和显示屏，避免灰尘或污渍影响操作和读数的清晰度。

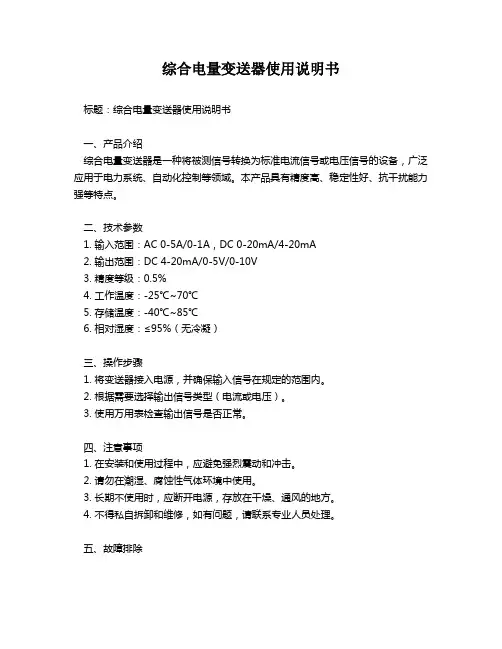

综合电量变送器使用说明书标题：综合电量变送器使用说明书一、产品介绍综合电量变送器是一种将被测信号转换为标准电流信号或电压信号的设备，广泛应用于电力系统、自动化控制等领域。

本产品具有精度高、稳定性好、抗干扰能力强等特点。

二、技术参数1. 输入范围：AC 0-5A/0-1A，DC 0-20mA/4-20mA2. 输出范围：DC 4-20mA/0-5V/0-10V3. 精度等级：0.5%4. 工作温度：-25℃~70℃5. 存储温度：-40℃~85℃6. 相对湿度：≤95%（无冷凝）三、操作步骤1. 将变送器接入电源，并确保输入信号在规定的范围内。

2. 根据需要选择输出信号类型（电流或电压）。

3. 使用万用表检查输出信号是否正常。

四、注意事项1. 在安装和使用过程中，应避免强烈震动和冲击。

2. 请勿在潮湿、腐蚀性气体环境中使用。

3. 长期不使用时，应断开电源，存放在干燥、通风的地方。

4. 不得私自拆卸和维修，如有问题，请联系专业人员处理。

五、故障排除如果设备出现故障，首先检查电源和输入信号是否正常，然后按照以下步骤进行排查：1. 检查接线是否正确。

2. 检查变送器的工作环境是否符合要求。

3. 如果以上方法不能解决问题，请联系我们的售后服务部门。

六、联系方式如需了解更多关于综合电量变送器的信息，或有任何疑问和建议，欢迎随时联系我们：电话：XXX-XXXX-XXXX邮箱：***************感谢您选择我们的综合电量变送器，我们将竭诚为您服务！【注】此文档仅供参考，具体操作请参照实物设备及详细的产品手册。

温度变送器说明书温度变送器说明书1. 简介温度变送器是一种用于测量和转换温度信号的设备。

它能够将温度信号转换为标准的电流/电压信号，并通过输出端口提供给控制系统或数据采集设备。

本说明书将介绍温度变送器的功能、技术规格和使用方法。

2. 技术规格以下是温度变送器的一些基本技术规格：- 输入类型：热电偶、热电阻或标准电阻- 输入范围：根据不同型号可选，例如-100°C至+1000°C- 输出信号：标准电流/电压信号- 输出范围：根据不同型号可选，例如 4-20mA 或 0-10V- 精度：根据不同型号可选，通常在0.1%~0.5%范围内- 工作温度：根据不同型号可选，例如-40°C至+85°C- 防护等级：根据不同型号可选，例如IP65或IP673. 功能特点温度变送器具有以下功能特点：3.1 温度测量温度变送器能够准确测量各种温度信号，包括热电偶和热电阻。

通过输入端口连接传感器，变送器会将传感器测量到的温度信号转换为标准的电流/电压信号，并进行线性化处理，以提供稳定和可靠的测量结果。

3.2 信号转换温度变送器可将温度信号转换为标准的电流/电压信号。

用户可以根据需要选择输出范围和类型，例如4-20mA或0-10V。

转换后的信号适用于各种控制系统或数据采集设备，方便信号传输和处理。

3.3 防护功能温度变送器采用防护设计，可适应各种恶劣环境条件。

根据选择的型号，变送器可能具有防尘、防水和抗震等功能。

这使得温度变送器很适合于户外或工业场合的应用，保证设备的稳定性和可靠性。

3.4 高精度与稳定性通过先进的测量和线性化技术，温度变送器具有较高的测量精度。

通常情况下，精度可以达到0.1%到0.5%，满足各种精确温度测量和控制要求。

同时，温度变送器具有良好的长期稳定性，能够在长时间使用过程中保持测量精度的稳定性。

4. 使用方法以下是温度变送器的使用步骤：4.1 安装- 将温度传感器正确连接到输入端口，确保连接牢固。

压力变送器，A-10A-10型压力变送器2A-10型压力变送器操作手册11218720.13 07/2016 E N /D E /F R /E SA-10 型压力变送器页码 4 - 25© 2011 WIKA Alexander Wiegand SE & Co. KG 保留所有权利。

WIKA ® 为威卡公司在多个国家的注册商标。

开始使用前，请阅读操作说明！请妥善保管以备随后使用！3A-10型压力变送器操作手册11218720.13 07/2016 E N /D E /F R /E S目录合规声明详见1. 概述 42. 设计与功能53. 安全64. 运输、包装与存储85. 调试、操作 96. 故障 127. 维修和清洗148. 拆卸、返修和处理规格159. 1710. 附录1：EU合规声明254A-10型压力变送器操作手册11218720.13 07/2016 E N /D E /F R /E S1.概述■ 本操作说明中所述的压力变送器采用一流的技术进行设计和制造。

所有组件在生产过程中均符合严格的质量和环境标准。

我们的管理体系均经过 ISO 9001 和 ISO 14001 认证。

■ 本操作说明包括操作压力变送器时的重要须知。

为安全操作，需要遵守所有安全说明和操作说明。

■ 请遵守压力变送器使用范围内现行有效的当地事故预防规定以及一般安全规程。

■ 操作说明书是压力变送器的一部分，必须放在临近本仪器的位置，以便技术人员随时使用。

■ 开始操作前，技术人员必须仔细阅读并理解操作说明书。

■ 对因违反指定用途使用产品、不按照操作说明书操作、安排非合格技术人员操作或未经授权变更压力变送器造成的任何损坏，制造商不承担任何责任。

■ 销售文档中包含的一般条款和条件均适用。

■ 我们保留技术修改之权利。

■ 更多信息：- 网址： - 相关数据资料：PE 81.60- 应用咨询热线：电话：(+86) 400 9289600传真：(+86) 512 68780300邮箱：400@1.5A-10型压力变送器操作手册11218720.13 07/2016 E N /D E /F R /E S2. 设计与功能2.1 概览①电气连接（取决于版本型号）②表壳；产品标签③过程连接，安装把手夹紧处④过程连接，螺纹连接2.2 发货包含■压力变送器 ■操作说明交互核对发货清单6A-10型压力变送器操作手册11218720.13 07/2016 E N /D E /F R /E S3. 安全3.1 标识说明警告！… 表示具有潜在危险，如果不能避免，可能造成严重伤害或死亡。

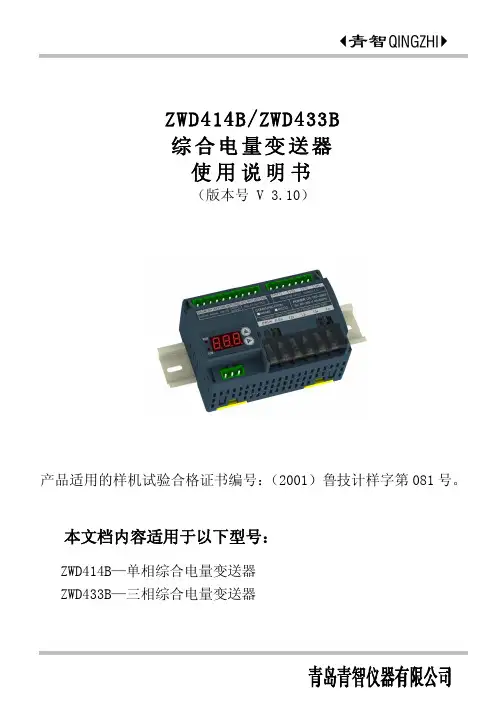

ZWD414B/ZWD433B综合电量变送器使用说明书（版本号 V 3.10）产品适用的样机试验合格证书编号：（2001）鲁技计样字第081号。

本文档内容适用于以下型号：ZWD414B—单相综合电量变送器ZWD433B—三相综合电量变送器目 录1. 产品选型说明 (1)2. 主要技术参数 (3)3. 产品外观、按键及显示窗口 (4)4. 使用前的准备 (5)4.1 测试原理 (5)4.2 安装使用流程 (5)4.3 开机信息说明 (5)4.4 注意事项 (5)5. 基本参数设置 (6)5.1 参数设置 (6)5.2 设置操作示例 (6)6. 使用接线图 (7)7. 串口使用指南 (12)7.1 RS-485/232通讯 (12)7.2 通讯接线方式 (12)8. 扩展功能 (14)8.1 继电器输出功能 (14)8.2 开关量输出功能 (14)8.3 开关量输入功能 (15)9. 装箱清单 (15)10. 注意事项及产品维护 (16)1.产品选型说明：用户在订货前，请确认以下项目：1. 测试参数的范围满足订货产品的量程要求； 其它测试范围必须订货时声明。

2. 工作电源：AC 85~265V,45~65Hz,DC:125~250V；其它要求必须订货声明。

3. 通讯串口默认RS485，RS232必须订货声明。

4. 通讯规约出厂默认MODBUS规约。

5. 扩展输出需要订货时特别说明。

6. 特制产品测量量程请参照产品标牌。

7. 其它特别声明的技术要求或使用要求。

ZWD414B/ZWD433B安装尺寸：图1 ZWD414B/ZWD433B安装尺寸图2.主要技术参数ZWD414B/433B 的测试对象为交流电压/电流信号。

交流信号频率范围为45～65Hz。

产品符合《DB37/T557-2005数字式电参数测量(试)仪》。

具体技术指标如下： 表2 测量参数 测量范围 基本误差分辨力交流电压10～500V0.1V 交流电流 0.010～5A ±（0.4%读数+0.1%量程） D414B 电流量程：20A 0.001A有功功率 U*I*COSΦ 0.1W 有功电能 99999 MWh PF=1.0,±（0.4%读数+0.1%量程）0.1Wh无功功率 U*I*SINΦ 0.1Var 无功电能 99999 MVarh PF=0.0,±（0.8%读数+0.2%量程） 0.1Varh视在功率 U*I ±（0.4%读数+0.1%量程）0.1VA 功率因数 0.20～1.00 ± 0.02 0.01 电压频率45～65Hz± 0.05 (A 相)0.01Hz其他技术指标如下： 表3项 目 ZWD414B ZWD433B 电压量程 500V500V电流量程 20A5A允许过载 120%*量程 测量精度 0.5级 输入方式 浮置输入 显示更新 约2次/秒 转换速率 约8000次/秒工作电源 AC:85~265V,45~65Hz； DC:125~250V整机功耗 <4VA外形尺寸 63(D) x 110(W) x 74(H) 安装方式 DIN 导轨式:35mm*7.5mm整机重量 约400克工作环境0~40℃；20~90%RH ；86~106kPa注：上述参数指标适用于正常产品，定制产品请参照顾客订货合同要求执行。

一、产品描述本安型温度变送器，安装于热电偶或热电阻温度传感器的接线盒内，将传感器信号转换成4～20mADC。

输入为万能型，分度号及量程范围可组态，使用极方便；输出为二线制4～20mADC，回路供电。

TS100、TS200为普通型、TS300支持HART通讯协议。

二、产品特征·二线制变送器。

·安装在B型（DIN 43729）或更大的连接头上，或安装在DIN轨道上。

·通信功能（TS300支持HART通信功能， TS100 、TS200不支持通讯功能）。

·电气隔离，高达2KV（TS100非隔离）·可用在危险区域的本质安全型·操作状态信息（绿色LED）三、技术规格输出信号：4～20mADC供电电压：12～28VDC(有反接保护)，由安全栅供电。

负载范围：(Vaux - 12V) / 0.022A (单位：Ω)报警电流：低于测量下限，输出=3.8mA高于测量上限，输出=22.0mA传感器损坏、断线：输出=3.5或22mA(软件设置)最大电流：≤22mA输入：热电偶、热电阻、直流电压精度：±0.1% 或 0.1℃采样周期：250mS冷端补偿：内置冷端补偿，经调整后精度为±0.5℃环境温度：温度组别为T6，环境温度为-20～+50℃温度影响：0.1%(-20～50℃内)电源影响：0.05%(供电电压12～28VDC)负载影响：0.01%(负载变化100Ω)电气隔离：2KV灌封材料：聚氨脂材料，阻燃等级V-1。

外壳材料：PC，阻燃等级V-0防护等级：外壳 IP40、端子 IP00特殊类型：热电阻4线制输入、双路热电偶(电压或电流)输入、输入开方、单路输入1～8段曲线等。

防爆标志： EX ia IIC T6 Ga四、简单原理图五、安装用2颗M4螺钉安装在传感器接线盒内，螺钉孔为椭圆形，螺钉中心距32.5～36.5mm，如图。

外型尺寸图如下图。

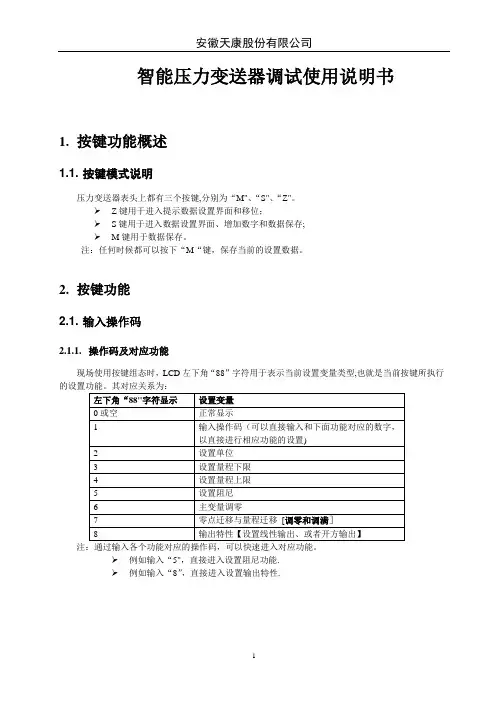

智能压力变送器调试使用说明书1.按键功能概述1.1. 按键模式说明压力变送器表头上都有三个按键,分别为“M"、“S"、“Z"。

➢Z键用于进入提示数据设置界面和移位；➢S键用于进入数据设置界面、增加数字和数据保存;➢M键用于数据保存。

注：任何时候都可以按下“M“键，保存当前的设置数据。

2.按键功能2.1. 输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型,也就是当前按键所执行注：通过输入各个功能对应的操作码，可以快速进入对应功能。

➢例如输入“5"，直接进入设置阻尼功能.➢例如输入“8”，直接进入设置输出特性.2.1.2.操作码输入方法图例说明:1.均以当前采集值1 kPa，量程为0～100kPa为例2.2. 设置单位2.3. 设置量程下限假设原来的量程下限为0，新输入的量程下限为－40kPa。

2.4. 设置量程上限2.5. 设置阻尼2.6. 主变量调零（清零）功能2.7.设置输出特性2.8.零点迁移与量程迁移[调零和调满］2.9.显示变量设置液晶显示屏能显示“电流”、“百分比”、“主变量”三种变量的一种或交替显示其中的两种（间隔时间4秒）。

在实时正常显示状态，使用S键能更改两个显示变量，当两个显示变量设定为相同的参数,屏幕上固定显示一种变量；当两个显示变量设定为不同的参数时，屏幕上交替显示两种变量。

方法如下:按下“S”键，当前显示变量（如:电流）发生变化，循环显示“电流、百分比、主变量”,当所需要的显示变量(如:主变量）出现在屏幕上时，松开“S”键，即实现了将显示变量“电流”改为“主变量”。

更改显示变量过程中,左下角功能码显示“30"。

例子:假设当前显示变量为“电流”,需要设置为：交替显示“主变量"和“百分比”。

步骤：修改第一个显示变量：按下“S”键，液晶循环显示“电流、百分比、主变量”，当显示“主变量"时，松开“S"键，即可.此时，液晶交替显示“主变量”和“电流”。

液位变送器使用说明书一、产品概述液位变送器是一种用于测量液体高度或界面位置的仪器，广泛应用于工业自动化、环境监测等领域。

本说明书将为您介绍如何正确安装、操作和维护液位变送器，以确保其正常且可靠的工作。

二、安装步骤1. 确保安装场所与液位变送器的规格和要求相符，包括温度范围、介质性质等。

2. 使用所提供的安装附件和工具，仔细安装液位变送器。

确保固定牢固，防止漏液或松动。

3. 连接液位变送器与控制系统，并按照所提供的接线图进行正确连接。

注意保持接线的可靠性和稳定性。

三、操作步骤1. 在启动液位变送器之前，确保液体已充满测量介质，并根据操作手册进行正确的校准。

校准过程应严格按照要求进行，以确保测量准确性。

2. 定期检查液位变送器的工作状态，确认显示准确、反应灵敏。

如有不正常现象，应及时进行维护和修理。

3. 在使用液位变送器过程中，应避免过高压力或温度对其造成损坏。

注意介质的性质，防止腐蚀或堵塞。

四、维护与保养1. 定期清洁液位变送器的外表面，并检查是否有损坏或腐蚀现象。

如有发现，应立即更换或修理。

2. 注意保持液位变送器周围的环境清洁，避免灰尘和其他杂物的积聚。

这些杂物可能影响测量的准确性。

3. 执行规定的维护计划，包括更换零部件或密封件。

注意使用原厂配件，以确保其质量和稳定性。

五、故障排除1. 若发现液位变送器无法工作，请首先检查电源是否正常连接，以及接线是否松动或断开。

2. 检查控制系统是否正常工作，并确认是否存在系统故障导致液位变送器无法正常工作。

3. 如果以上步骤均未解决问题，联系售后服务中心寻求进一步的支持和帮助。

六、注意事项1. 请勿擅自拆卸液位变送器或更改其内部结构，否则可能导致设备损坏或人身伤害。

2. 运输过程中需谨慎操作，避免碰撞或剧烈震动，以免影响设备的正常运行和测量准确性。

3. 在存储和使用液位变送器时，请注意避免过高的湿度和温度，以防止影响其性能和寿命。

七、售后服务如您在使用液位变送器过程中遇到任何问题或有其他技术需求，请随时联系我们的售后服务中心。

目录1技术参数 (2)2安装说明 (3)3接线说明 (5)3.1 变送器（直流供电型）接线端子说明 (6)3.2 变送器（交流供电型）接线端子说明 (7)3.3 仪器接线功能图 (8)3.4 电极接线示意图 (8)4按键和界面说明 (9)4.1 按键及指示灯说明 (9)4.2 界面说明 (10)5操作说明 (13)5.1 参数设置操作 (14)5.2 校正操作 (15)6电极诊断及出错信息 (17)7电极保养说明 (19)8操作密码 (20)8.1 参数设置密码 (20)8.2 校正密码 (20)附1缓冲液 (21)附2技术术语 (23)安全预防措施请认真阅读并遵守下列要求！在仪器上电前，请对照您持有仪表的型号，确认供电电压：变送器需用18V－30VDC直流电源供电变送器需用100V－250V AC交流电源供电打开仪器会有电路部分暴露，因此除了接线仓和仪表透明罩外，不应打开仪器其它部分。

打开的仪器内部能接触到的器件上的电压足以威胁人的生命。

若需检修，需要返回厂家。

只有厂家专业人员才能在带电情况下打开仪器。

当相应的保护失效时，请停止操作。

出现以下情况时，保护可能失效：◇仪器外观有明显破损◇仪器不能正常测量◇长期储存于超过70℃的环境中◇经过剧烈的震动或碰撞后11 技术参数22安装说明①31、请选择合适位置安装pH计（以下简称仪器），避免仪器直接受到阳光照射。

2、安装前请阅读本说明书，以免接线不正确导致仪器损坏。

3、pH或ORP电极信号传输须采用专用电极电缆，请不要用一般电缆代替，否则将产生错误的测量结果。

4、仪器内部的继电器为小电流继电器，若要控制较大动力的图2－1 仪器和动力装置接线示意图43 接线说明接线仓内部图（拆掉压线盖）接线步骤：打开接线仓盖→拆下压线盖→接线→装上压线盖→装上接线仓盖。

5673.3 仪器接线功能图84 按键和界面说明Wash 灯：清洗指示灯,当清洗继电器动作时，此灯亮Alarm灯：报警指示灯，仪表超限报警或自检报警时，此灯亮94.2 界面说明4.2.1 测量界面入码自动清零，请操作人员重新输入。

一．产品特点简介JYB­G 压力变送器是一款电池供电， 具有无线通讯功能 的高精度智能型压力仪表。

·128×64 分辨率的大点阵液晶显示现场数据； ·电池供电，无需现场布线方便使用；·超低功耗设计，能够满足设备在现场使用 1 年以上； ·无线通讯功能，可实现远端数据实时监测； ·金属外壳，全密封设计，保证全天候无忧作业。

二．主要用途本产品主要应用领域是针对野外或配套供电环境不便的场合， 如输油， 输汽， 供暖等输送能源管道进行压力监测，实现信号无线远传，配合无线通讯接收模块使用，上位机可直接使用组态实时监测采集数据。

三．技术说明主要参数： 1、输出形式：无线通讯2、供电电池：能量型 C/ER26500 3.6V/8.5Ah 锂电池3、量程范围：0～3.5MPa（可定制最大量程 60MPa）4、准 确 度：±0.25％F·S □ 6、介质温度：－30℃～100℃ 7、环境温度：－30℃～45℃ 8、响应时间：≤100ms 9、平均功耗：≤2mW10、视窗尺寸：54mm×45mm（128×64点） 11、通信频段：433 MHz (428MHz～435.5MHz) 12、传输距离：视现场环境最远可达 200m 13、过程连接：M20×1.5 螺纹 及其它 14、过载压力：2 倍量程15、测量介质：油、水、气体等与 316 不锈钢兼容介质。

16、防爆等级：Exib II CT4 17、产品重量：约 1200 g 工作条件：变送器避免安装在机械振动和较强电磁干扰的环境下。

变送器外形：变送器尺寸五．试运行 变送器电池断电：将后盖打开，无需拿掉电池，只需将变送器电路板背面的两个跳线帽如图连接。

图 1 跳线帽 SW1、SW2横插为电池断开，图 2 跳线帽 SW1、SW2纵插为电池接通。

图 1图 2工作模式说明：后台工作模式，系统自动进入睡眠模式，平时液晶没 有显示，用磁钢可以唤醒系统，显示压力值，一定时 间间隔无线通讯发送一次采集数据，功耗会更低，适 用无人值守场合。

温度变送器使用说明书一、用途本产品广泛用于石油、化工、冶金、电力、轻工、建材等行业，实现对流体温度的测量，可适用于工业测量的各种场合及介质，是工业自动化领域理想的压力测量仪表。

二、特点1、选用具有国际先进水平的传感器，配合高精度的元器件，经严格的工艺过程装配而成，因此在使用温度范围内非线性小，长期稳定性好。

2、可靠的机械保护IP65和防爆保护dⅡBT4/T6，适用于各种恶劣环境。

3、可用于测量粘稠、结晶及腐蚀性介质。

4、4～20mADC标准电流信号输出，二线制工作。

可定制HART/485等数字输出。

5、体积小，重量轻，安装、调试、使用方便。

三、技术指标被测介质：与316不锈钢兼容的液体、气体、蒸汽，特殊介质需定制测量范围：-50～450℃输出：4～20mADC二线制准确度：0.2%FS，0.5%FS温度影响系数：±0.15%FS/10℃稳定性：优于0.2%FS/年电源电压：DC 6.5～36VDC 机械保护：IP65防爆等级：dⅡBT4/T6 温度极限：使用温度-40～80℃存贮温度：-20～+50℃过载极限：额定量程的1.5倍～3倍相对湿度：≤95%RH 负载电阻：≤750Ω四、物理性能隔离膜片：304不锈钢接触介质连接件：SUS304不锈钢过程连接方式：1/2NPT外螺纹,M20×1.5外螺纹（可自定义接口）电气连接：电缆孔为Φ8五、工作原理过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，再经V/A转换器转换为与输入压力成线性对应关系的4～20mA标准电流输出信号。

六、接线方式小巧型接线端子示意图 2088型端子示意图七、按键说明用户参数菜单（进入方式：按，输入密码：3001）（1）参数组：用于变送器用户选项调节注1：INP：输入类型选择。

根据选用传感器类型调节参数，可选传感器见表2。

注2：BSL：变送低限值，即输出4mA对应的显示值。

注3：BSH：变送高限值，即输出20mA对应的显示值。

YLM710扩散硅压力变送器使用说明书一、概述：YLM710扩散硅压力变送器是我公司最新开发研制的一种新型工业压力变送器。

采用不锈钢防腐蚀结构体，适用于一般性液体和气体的压力测量。

可用于自来水、石油传输、化工过程，以及各种系统压力测量，以达到计量、控制、报警、调度、节能等目的。

二、主要特点：1．结构小巧、安装方便，可直接安装，也可采用支架安装。

2．先进的膜片/充油隔离技术。

3．高稳定性、高可靠性。

4．耐震，抗射频干扰。

5．一体化接线盒：所有电气接线都直接与变送器外壳的现场端子腔室相连。

从而消除了安装中间接线盒所带来的费用和麻烦。

三、主要技术参数：a)量程：0-200Pa至0-100Mpa;-0.1MPa～＋0.1MPa;b)精度：±0.25%F.S；±0.5%F.S(一般为0.5%F.S);c)温区：0-60℃；d)电源：24VDC；e)输出：4-20mA(0-10mA亦可供货)；f)过载：量程×1.5倍；g)防爆级别：EX iaⅡCT5;h)防尘防潮：全天候；位液晶显示（用户订货时须另指明）；i)指示表头：31/2j).重量：约1Kg。

四、工作原理：YLM710扩散硅压力变送器选用进口高精度、高稳定性压力敏感芯片。

敏感芯片采用先进的微机械刻蚀加工工艺在硅片上扩散四个电阻形成的四臂式惠斯登电桥，和具有温度补偿作用的高精度电阻封装而成。

由于压阻效应，四个桥臂电阻的阻值发生变化，电桥失衡，敏感元件输出一个对应压力变化的电信号。

输出的电信号通过放大和非线性矫正电路的补偿，产生与输入压力成线性对应关10mA输出）。

系的4-20mADC二线制标准信号。

（亦可O-五、使用与安装：1、压力变送器应尽量安装在温度波动小的地方，同时要避免振动和冲击。

2、压力变送器可直接安装在测量点上。

连接螺纹：M20×1.5或1/2-NPT。

特殊用途各种规格法兰接口（需用户特殊订货）。

3、变送器适用于各种一般腐蚀性液体及气体压力测量。

-1-使用说明书U-HWD503H-MKCN41产品介绍温度变送器将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性关系的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。

可用配套的上位机软件进行参数修改，可以与单元组合仪表及DCS 、PLC 等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。

本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。

（注意：本产品禁止使用在防爆场合）2显示面板外观结构图图1显示面板外观结构图EVT ：断线指示灯，信号存在断线、超上限、超下限时，指示灯红色；信号正常时灯不亮；PWR ：电源指示灯为绿色。

35mm 导轨式安装，安装时请注意卡位稳定、牢固，请尽可能垂直安装，以利于仪表内部热量散发。

3接线图图2接线图-2-表1技术参数输入输入信号二三线制热电阻、热电偶(订货时确认或配置PCA 手持式中文编程器自行编程)输出输出信号4mA ～20mA 、0mA ～10mA 、0mA ～20mA 、1V ～5V 、0V ～5V输出负载4mA ～20mA 、0mA ～10mA 、0mA ～20mA 负载电阻RL ≤400Ω；1V ～5V 、0V ～5V 负载电阻RL ≥250K Ω电源电源DC20V ～32V功耗一进一出功耗：≤1W ；一进二出、二进二出功耗：≤1.4W其他参数绝缘电阻(输入/输出/电源之间)≥100M Ω（500VDC 时）绝缘强度(输入/输出/电源之间)1500Vr ms (1min ，无火花)工作温度-10℃～50℃(无凝露、无结冰)相对湿度25%RH ～85%RH保存温度-10℃～60℃(无凝露、无结冰)温度漂移0.0075%FS/℃安装方式35mmDIN 导轨安装安装尺寸13mm*108mm*121.2mm(宽*高*深)最小分辨率0.1℃内部冷端补偿温度范围-10℃～50℃冷端补偿精度±1℃响应时间200ms 达到最终值的90%断线输出用户可通过上位机管理软件自行组态，断线输出功能可选择保持、最大、最小；保持：信号断线或信号超量程时输出按断线前时刻输出；最大：信号断线或信号超量程时输出默认20.80mA 输出；最小：信号断线或信号超量程时输出默认3.00mA 输出重量约130克电磁兼容性符合GB/T18268工业设备应用要求（IEC 61326-1）使用现场设备二三线制热电阻、热电偶传感器表2输入类型与传输精度型号类型测量范围量程范围转换精度热电阻(RTD)Pt100-199.9℃～650.0℃≤100℃0.2%＞100℃0.1%Cu50-50.0℃～150.0℃≤100℃0.2%＞100℃0.1%Cu53-50.0℃～150.0℃≤100℃0.2%＞100℃0.1%Cu100-50.0℃～150.0℃≤100℃0.2%＞100℃0.1%BA1-199.9℃～600.0℃≤100℃0.2%＞100℃0.1%BA2-199.9℃～600.0℃≤100℃0.2%-3-说明：1.以上精度数据是在环境温度20℃±2℃的条件下测试所得。

485型压力变送器使用说明书JXBS-3001-P304Ver2.0第1章产品简介1.1产品概述JXBS-3001-P304系列变送器主要由进口测压元件传感器、测量电路、过程连接件三部分组成。

它能将测压元件感受到的气体、液体等物理压力参数转换为标准的电信号（如4-20mA、485等），以供给指示报警仪、记录仪等二次仪表进行测量、指示、过程调节。

1.2功能特点本产品采用进口的扩散硅压力检测传感器，信号稳定，精度高。

具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

1.3主要参数1.4接线拓步结构本变送器可以连接单独使用，首先使用12V直流电源供电，设备可以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。

通过后文指定的modbus协议对单片机和PLC进行编程即可配合变送器使用。

同时使用USB转485即可与电脑连接，使用我公司提供的变送器配置工具进行配置和测试。

本产品也可以多个变送器组合在一条485总线使用，在进行485总线组合时请遵守“485总线现场接线守则”（见附录）。

理论上一条总线可以接16个以上的485变送器，如果需要接更多的485变送器，可以使用485中继器扩充更多的485设备，另一端接入带有485接口的PLC、通过485接口芯片连接单片机，或者使用USB转485即可与电脑连接，使用我公司提供的变送器配置工具进行配置和测试。

一站式物联网供应平台第2章硬件连接2.1设备安装前检查安装设备前请检查设备清单：压力变送器设备1只12V防水电源1台（选配）USB转485设备1台（选配）保修卡/合格证1份2.2产品尺寸本产品支持三种形式的接口，分别为赫斯曼接口、航空插头接头、防水接头。

具体产品尺寸图如下图所示：一站式物联网供应平台2.3接口说明本产品支持三种形式的接口，分别为赫斯曼接口、航空插头接头、防水接头。

其中赫斯曼接头的定义如下所示：标号说明电源1电源正(9-24VDC)〨电源负通信2485-A3485-B对于航空插头和防水插头，出厂默认配线1.5米，线序定义如下表所示：线色说明电源棕色电源正(9-24VDC)黑色电源负通信黄(灰)色485-A蓝色485-B第3章配置软件安装及使用我司提供配套的“传感器监控软件”，可以方便的使用电脑读取变送器的参数，同时灵活的修改变送器的设备ID和地址。

ST-W11无线温度变送器产品概述:ST-W11为电池供电的无线温度变送器，微功耗设计，支持多种通讯协议，安装使用方便。

可广泛应用于水、油、气等压力自动化测量和监控网络系统。

主要特点：无线输出，无需繁杂的布线安装微功耗设计，待机电流低至10uA（带LCD显示30uA）采样、通讯间隔，待机等待时间可60秒-24小时范围内定制高容量40000mAH电池供电，使用寿命可达3-5年，开放式电池设计方便随时更换带数据存储功能，网络故障数据也不会丢失可远程修改设备参数内置蓝牙5.0，方便进行功能拓展磁性开关设计可不打开面罩进行常规操作高性能扩散硅传感器搭配采用高集成度桥式压力传感器信号调理专用先进芯片高灵敏度、高精度、高稳定性全温区温补，良好的电气性能及长期稳定性技术参数:量程范围-40℃-125℃过程连接M20*1.5等，可定制综合精度±0.5％、±0.2％、±0.1％、±0.075%可选长期稳定性±0.3%FS/年工作温度-40~85℃（壳体）储存温度-40~125℃供电电压 3.6VDC锂电池40000mAH通讯方式NB-IoT/LoRa/ZigBee（支持联通移动电信4G卡）/蓝牙通讯协议COAP/MQTT/ LoRaW AN/ CLAA/ IEEE802.15.4/蓝牙5.0通讯间隔60秒可定制防护等级IP67介质适应性对304不锈钢无腐蚀的各种流体振动10gRMS，(20~2000)Hz冲击100g，11ms绝缘大于100MΩ @250VDC响应时间小于1ms（@ 90%FS）CE认证EMC: IEC61326-1 B类静电放电抗扰度：IEC61000-4-2电磁场抗扰度：IEC61000-4-3EFT抗扰度：IEC61000-4-4浪涌抗扰度：IEC61000-4-5外形尺寸（单位mm）：TEL:0755-********FAX**************。

压力变送器使用说明书1. 引言压力变送器是一种用于测量和转换压力信号的设备，广泛应用于工业自动化控制系统中。

本使用说明书将详细介绍压力变送器的使用方法和注意事项，帮助用户正确、安全地操作该设备。

2. 产品概述压力变送器由壳体、感压装置、转换装置、电路板和连接电缆组成。

其主要功能是将输入的压力信号转换成标准电信号，方便与其他设备进行通信和控制。

在使用压力变送器之前，请确保设备完好无损。

3. 安装与连接3.1 安装方法选择合适的安装位置，确保变送器能够稳固地安装在垂直或水平方向。

避免将变送器直接暴露于高温、湿度或震动的环境中，以免影响其正常工作。

3.2 连接方法将压力变送器的电缆与控制系统的输入端相连接。

确保连接牢固，并注意电缆的极性，避免接反。

在连接过程中，务必断开电源以确保操作安全。

4. 使用方法4.1 参数调节在使用压力变送器之前，需要根据实际需要对其参数进行调节。

通过控制装置或软件，可以设置压力上下限、输出信号类型、补偿温度等参数，以满足不同的工作要求。

4.2 运行监测启动控制系统，观察压力变送器的工作状态。

正常情况下，变送器的指示灯应亮起，显示当前的压力数值。

通过监测数值的变化，可以及时发现异常情况并采取相应的措施。

4.3 维护保养定期检查压力变送器的连接状态和外观，确保无腐蚀、磨损等现象。

若发现问题，请及时清洁或更换相关部件。

同时，注意保持设备周围的清洁和干燥，避免灰尘、水分等对设备造成影响。

5. 安全注意事项- 在操作压力变送器之前，务必将控制系统的电源断开，以免发生触电事故。

- 避免将压力变送器暴露于腐蚀性、易燃性或有害物质的环境中。

- 严禁随意拆卸或改装压力变送器，以免影响其性能或导致其他安全问题。

- 对于长时间不使用的压力变送器，应将其存放在干燥、通风良好的地方，避免积尘或潮湿。

6. 故障排除若发现压力变送器无法正常工作或出现异常情况，请立即停止使用，并按照以下步骤进行排除：- 检查电源连接是否正常。
