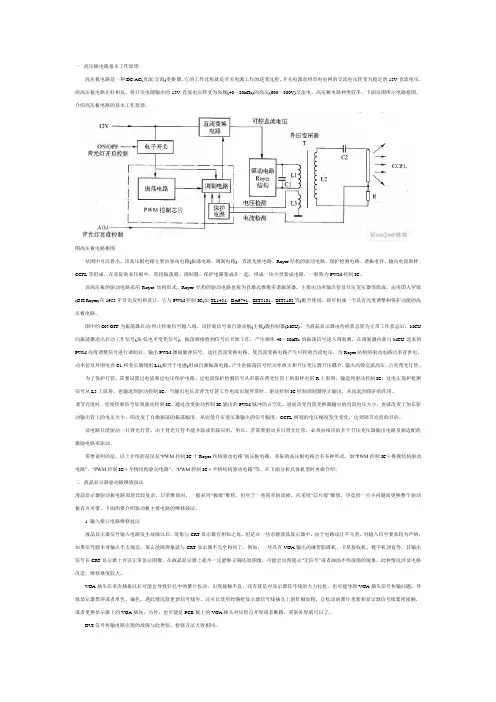

高压板电路基本工作原理
高压板电路是一种DC/AC(直流/交流)变换器，它的工作过程就是开关
电源工作的逆变过程。开关电源是将市电电网的交流电压转变为稳定的12V直
流电压，而高压板电路正好相反，将开关电源输出的12V直流电压转变为高频(40～80kHz)的高压(600～800V)交流电。高压板电路种类较多，下面以图所示
电路框图，介绍高压板电路的基本工作原理。
图高压板电路框图从图中可以看出，该高压板电路主要由驱动电路(振荡电路、调制电路)、直流变换电路、Royer结构的驱动电路、保护检测电路、谐振电容、输出电流取样、CCFL等组成。在实际的高压板中，常将振荡器、
调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制IC。该高压板的驱动电路采用Royer结构形式。Royer结构的驱动电路也
称为自激式推挽多谐振荡器，主要由功率输出管及升压变压器等组成，由美国
人罗耶(G.H.Royer)在1955年首先发明和设计。它与PWM控制IC(如
TL1451、BA9741、BIT3101、BIT3102等)配合使用，即可组成一个具有亮度调整和保护功能的高压板电路。图中的ON/OFF为振荡器启动/停止控制信号输入端，该控制信号来自驱动板(主板)微控制器(MCU)。当液晶显示器由待机
状态转为正常工作状态后，MCU向振荡器送出启动工作信号(高/低电平变化信号)，振荡器接收到信号后开始工作，产生频率40～80kHz的振荡信号送入调
制器，在调制器内部与MCU送来的PWM亮度调整信号进行调制后，输出PWM激励脉冲信号，送往直流变换电路，使直流变换电路产生可控的直流电压，为Royer结构的驱动电路功率管供电。功率管及外围电容C1和变压器绕
组L1(相当于电感)组成自激振荡电路，产生的振荡信号经功率放大和升压变压
器升压耦合，输出高频交流高压，点亮背光灯管。为了保护灯管，需要设
液晶屏驱动板的原理与维修代换方法 1、液晶屏驱动板的原理介绍 液晶屏驱动板常被称为A/D<模拟/数字）板，这从某种意义上反应出驱动板实现的主要功能所在。液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号<或者从一种数字信号到另外一种数字信号）转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。液晶显示器的驱动板如图1、图2所示。 图1 品牌液晶显示器采用的驱动板 图2部分液晶显示器采用的是通用驱动板 如图3所示，液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。 液晶屏驱动板的原理框图如图4所示，从计算机主机显示卡送来的视频信
号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。同时，MCU微控制器实现对整机的电源控制、功能操作等。因此，液晶屏驱动板又被称为液晶显示器的主板。 图3 驱动板上的芯片和接口 液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。 液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局
紧凑，给查找具体元器件或跑线都造成了很大的困难。在非工厂条件下，它的可修性较小，若驱动板因为供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些因为MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件<驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。目前的驱动板已经普遍开始采用支持ISP<在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。比如我们使用的EP1112最新液晶显示器编程器就可以完成这样的工作。 图4 驱动板原理框图 在液晶显示器的维修工作中，当驱动板出现故障时，若液晶显示器原本就使用的是通用驱动板，就可以直接找到相应主板代换处理，当然，仍需要在其MCU中写入与液晶屏对应的驱动程序；若驱动板是品牌机主板，我们一般采用市场上常见的“通用驱动板”进行代换方法进行维修； “通用驱动板”也称“万能驱动板”。目前，市场上常见的“通用驱动板”有乐华、鼎科、凯旋、悦康等品牌，如图5所示，尽管这种“通用驱动板”所用元器件与“原装驱动板”不一致，但只要用液晶显示器编程器向“通用驱动板”写入液晶屏对应的驱动程序<购买编程器时会随机送液晶屏驱动程序光盘），再通过简单地改接线路，即可驱动不同的液晶屏，通用性很强，而且维修成本也不高，用户容易接受。
扩音机电路的设计与实现报告（电子信息工程小实习） 默认分类2009-10-17 20:11:17 阅读814评论27 字号：大中小订阅 一、实验目的 1，了解扩音机电路的形成和用途。 2，掌握音频放大电路的一种实现方法。 3，提高独立设计电路和验证试验的能力。 一、摘要 扩音机电路是把微弱的声音信号放大成能推动扬声器的大功率信号，主要由运算放大器和 集成音频功率放大器构成。电路结构分为前置放大，音调控制，功率放大三部分。 前置放大主要完成小信号的放大，一般要求输入阻抗高，输出阻抗低，频带宽，噪声要小，音调控制主要是实现对输入信号高、低音的提升和衰减；功率放大器决定了整机的输出功率，要求效率高，是真尽可能小，输出功率大。 三、设计任务要求 （1 ）最大输出功率0.5w，放大倍数400倍以上 （2 ）负载阻抗为8 （3 ）具有音调控制功能，即用两个点位期分别调节高音和低音。当输入信号为1KHz时， 输出为0dB ;当输入信号为100Hz时，调节低音电位器可以是输出功率变化12dB ;当输入信号为10KHz时，调节高音电位器也可以是输出功率变化12Db （4 ）输出功率的大小连续可调，即用电位器可调节音量的大小。‘ （5 ）频率响应：当高、低音调电位器处于极不提升也不衰减的位置时，-3dB的频率范围是（6）输入断短路时，噪声输出电压的有效值不超过10mv，直流输出电压不超过50mv，
静态电源电流不超过100mA 所用原器件及测试仪表清单 A ）所用原器件清单 序号名称数量 1 电解电容22肝 1 2 电解电容220 y2 F 3 电解电容10诉3 4 电解电容100 y1 F 5 电解电容1 yF 1 6 二极管1N4001 2 7 电容0.01 y F 2 8 电容330 pF 1 9 电容100 pF 1 10 电容0.1 y F 2 11 电容0.22 y F 1 12 电阻100K 4 13 电阻10K 2 14 电阻22K 2 15 电阻51K 3 名称数量 电阻680 Q 1 电阻18K 1 电阻1 Q 1 电阻3.3K 1 电阻3.9K 1 电阻8.21K 1 水泥电阻 1 LF353N 2 TDA2030A 1 散热片 1 螺钉 1 序 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
手机供电电路结构和工作原理 一、电池脚的结构和功能。 目前手机电池脚有四脚和三脚两种：（如下图） 正温类负正温负 极度型极极度极 脚脚脚 （图一）（图二） 1、电池正极（VBATT）负责供电。 2、TEMP：电池温度检测该脚检测电池温度；有些机还参与开机，当用电池能开机，夹正负极不能开机时，应把该脚与负极相接。 3、电池类型检测脚（BSI）该脚检测电池是氢电或锂电，有些手机只 认一种电池就是因为该电路，但目前手机电池多为锂电，因此，该脚省去便为三脚。 4、电池负极（GND）即手机公共地。 二、开关机键: 开机触发电压约为2.8-3V(如下图)。 内圆接电池正极外圆接地;电压为0V。 电压为2.8-3V。 触发方式 ①高电平触发：开机键一端接VBAT，另一端接电源触发 脚。 （常用于：展讯、英飞凌、科胜讯芯片平台） ①低电平触发：开机键一端接地，另一端接电源触发脚。 （除以上三种芯片平台以外，基本上都采用低电平触发。如：MTK、AD、TI、飞利浦、杰尔等。） 三星、诺基亚、moto、索爱等都采用低电平触发。
三、手机由电池直接供电的电路。 电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路。在电池线上会并接有滤波电容、电感等元件。该电路常引起发射关机和漏电故障。 四、手机电源供电结构和工作原理。 目前市场上手机电源供电电路结构模式有三种； 1、 使用电源集成块（电源管理器）供电；（目前大部分手机都使用该电路供电） 2、 使用电源集成块（电源管理器）供电电路结构和工作原理：（如下图） 电池电压 逻辑电压(VDD) 复位信号(RST) 射频电压(VREF) VTCXO 26M 13M ON/OFF AFC 开机维持 关机检测 （电源管理器供电开机方框图） 1）该电路特点： 低电平触发电源集成块工作； 把若干个稳压器集为一个整体，使电路更加简单； 把音频集成块和电源集成块为一体。 2）该电路掌握重点: 电 源 管 理 器 CPU 26M 中频 分频 字库 暂存
课程设计报告 课程名称：模拟电子技术基础 设计名称：扩音机电路设计 姓名： 学号: 班级： 成绩： 指导教师： 起止日期：2009年12月28日至2010年1月1日
课程设计任务书
扩音机电路的设计 一、 设计的目的和意义 (一)、实验目的 1，了解扩音机电路的形成和用途。 2，掌握音频放大电路的一种实现方法。 3，提高独立设计电路和验证试验的能力。。 (二)、意义：对以后的毕业设计打下基础，锻炼个人的学习和查阅资料的能力以及对课外相关本专业知识的了解。 二、 设计原理 扩音机电路的工作原理与音频功率放大器的工作原理相似，具有放大音频先好并将其还原纯真声音信号的电子装置。扩音机电路时一个典型的多级放大器，其原理如下图所示。 前置级主要完成对小信号的放大。一般要求输入阻抗要高，输出阻抗低，频带宽度要宽，噪声要小。音调控制级主要实现对输入信号高、低音的提升和衰减。功率放大器决定了整机的输出功率、非线性失真系数等指标，要求效率高、失真尽可能小、输出功率大。首先根据技术指标要求，对整机电路作适当安排，确定各级的增益分配，然后对各级电路进行具体的设计计算。 因为P0max=8W 。所以此时的输出电压：V0=RL P m ax *0 =8V 。要使输入为5mv 的信号放大到8v 的输出，所需要的总放大倍数为1600倍，扩音机中各级增益的分配为：前置级电压放大倍数为80；音调控制级中频电压放大倍数为1；功率放大级电压放大倍数为20。 三、 详细设计及实验步骤 1、 前置放大级 由于信号源提供的信号非常微弱，因此在音调控制器前面要加一级前置放大级。该前置放大级的下限频率要小于音调控制器的低音转折频率，前置放大器的
高压板电路维修技巧 (1)高压板电路类似于CRT显示器的行输出电路，它把输入的低压直流电压(一般为12V)转换成500V～1kV的高频高压电，供给背光灯管使用。检修高压板的主要工具是示波器和万用表。因为高压逆变电路的工作频率高(50～80kHz)，所以可采用示波器进行测量；万用表可用普通的高内阻机械指针式万用表(如常用的MF47、500型)和数字式万用表。这里强调的是万用表的内阻要高，尽量避免对被测电路的影响；不要用万用表去测量高压输出端，因为：①高压输出端的电压是交流电，万用表测不准；②电压较高，容易对仪表造成损害。 (2)一般情况下，旧机型的升压变压器和灯管容易出现问题，新机型的保护电路和工艺问题比较多。为保证CCFL供电的平衡及可靠性能，多灯高压供电电路均采用几组完全相同的电路分别为各个灯管供电，检修时可相互对照，因几组电路同时损坏的可能性几乎不存在。 (3)新型的液晶显示器还具有高压平衡保护电路，通过对高压输出电流的检测判断高压是否正常。如果高压输出电流不平衡(如多灯系统单灯损坏、接触不良、任一高压输出电路元器件损坏)，经PWM 控制IC检测后，会判断电路有故障，使振荡电路停振，关断高压输出。此时，单灯显示器电源指示灯亮，黑屏；多灯显示器屏幕闪烁一下后再变成黑屏。对于没有高压平衡保护电路的机型，在高压电路出现故障后，启动计算机，在适合光线下侧视屏幕，依然会有暗淡的图文显示。通过这个特征可以快速判断故障是否出现在高压电路。
(4)高压板电路还有一个亮度调节接口，这个接口受MCU发出的亮度调节PWM脉冲控制。此接口电压的改变，最终会改变高压输出值，也就会改变CCFL的亮度，实现液晶显示器的亮度调节。若此电路正常，调整亮度时该接口电压会有平滑的高低变化。 高压板电路常见故障的检修 (l)电源指示灯亮，但黑屏 这种故障在比较老的机型中表现为电源指示灯可以由$(或红色)转变为绿色，但黑屏；在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色。出现以上差别主要是保护电路取样点以及电源指示灯的连接方式不同所致。检修此种故障时，先检查BACKLIGHT-ON(背光灯启动信号)电平是否变化，高压末级供电是否正常，然后用金属工具尖端碰触升压变压器输出端，看是否有蓝色放电火花，如果有火花就检查代换CCFL、高压输出电容：反之，则检查高压形成电路。 专家点拔： 由高压板形成的黑屏和曲电源故障形成的黑屏是有一定区别的，电源电路出现故障时，整机无电，屏幕上什么都看不到，是真正意义上的黑屏；高压板出现故障时，显示器工作时仔细观察屏幕，发现会有微弱的图像，因此，这种黑屏严格来说应称为“暗屏”，但一般习惯上仍称为“黑屏”。 (2)开机瞬间显示器可以点亮，然后黑屏
1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！ （2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！ 另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！ 2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！ 3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题 4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！ 5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！ 6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题 以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。另外：电源与升压连为一体的板子，要判定是电源问题还是升压部份问题，可切断升压线路的供电线路，再测试电源输出的12V或5V等是否正常，以此来判定问题出在哪部份，但值得注意的是：切断时要看仔细，勿直接切断12V或5V整流线路，那样可能导致电源无反馈电压而升过高，导致爆炸等问题（该状况类似直接切断CRT 显示器的行管C极及输出反馈电路）。 以上，希望能给大家一点帮助，同时也希望大家秉着一颗无私之心将你们的一些技术经验交流出来与大家分享，以相互提升技术水平！ 让我来告诉你们高压板电路原理吧：一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。而楼上的各位图片提供的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。 先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。 另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的
第二部分原理篇 第一章手机的功能电路 ETACS、GSM蜂窝手机是一个工作在双工状态下的收发信机。一部移动电话包括无线接收机(Receiver)、发射机(Transmitter)、控制模块(Controller)及人机界面部分(Interface)和电源(Power Supply)。 数字手机从电路可分为，射频与逻辑音频电路两大部分。其中射频电路包含从天线到接收机的解调输出，与发射的I/Q调制到功率放大器输出的电路；逻辑音频包含从接收解调到，接收音频输出、发射话音拾取(送话器电路)到发射I/Q调制器及逻辑电路部分的中央处理单元、数字语音处理及各种存储器电路等。见图1-1所示 从印刷电路板的结构一般分为：逻辑系统、射频系统、电源系统，3个部分。在手机中，这3个部分相互配合，在逻辑控制系统统一指挥下，完成手机的各项功能。 图1-1手机的结构框图 注：双频手机的电路通常是增加一些DCS1800的电路,但其中相当一部分电路是DCS 与GSM通道公用的。 第二章射频系统 射频系统由射频接收和射频发射两部分组成。射频接收电路完成接收信号的滤波、信号放大、解调等功能；射频发射电路主要完成语音基带信号的调制、变频、功率放大等功能。手机要得到GSM系统的服务,首先必须有信号强度指示,能够进入GSM网络。手机电路中不管是射频接收系统还是射频发射系统出现故障,都能导致手机不能进入GSM网络。 对于目前市场上爱立信、三星系列的手机,当射频接收系统没有故障但射频发射系统有故障时,手机有信号强度值指示但不能入网；对于摩托罗拉、诺基亚等其他系列的手机,不管哪一部分有故障均不能入网,也没有信号强度值指示。当用手动搜索网络的方式搜索网络时,如能搜索到网络,说明射频接收部分是正常的；如果不能搜索到网络,首先可以确定射频接收部分有故障。 而射频电路则包含接收机射频处理、发射机射频处理和频率合成单元。 第一节接收机的电路结构 移动通信设备常采用超外差变频接收机，这是因为天线感应接收到的信号十分微弱,而鉴频器要求的输人信号电平较高,且需稳定。放大器的总增益一般需在120dB以上,这么大的放大量,要用多级调谐放大器且要稳定,实际上是很难办得到的，另外高频选频放大器的通带宽度太宽,当频率改变时,多级放大器的所有调谐回路必须跟着改变，而且要做到统一调谐,
扩音器电路 手提式D类扩音器CD4046 TWH8751 TWH8751 手提式D类扩音器电路如图1所示。这是一款用锁相环CD4046和TWH8751大功率开关集成电路制作的手提式D 类扩音器(俗称大声公、叫卖器、电喇叭)。 音频信号由IC2锁相环电路的9脚输入，经内部压控振荡器VCO转换成变频方波，再通过内部相位比较器1比较放大后从2脚输出，通过VT1去推动IC3工作，然后由IC3推动扬声器发音。IC2锁相环电路的9脚无信号输入时，2脚输出电平为0V，IC3停止工作。 图1电路中，VT1选用9014，VD1选用1N4001，IC1运放选用CA3160，IC2锁相环电路选用CD4046，IC3选用达华电子厂生产的大功率开关集成电路TWH8751，也可用大功率的场效应管及达林顿管等代用。
对讲扩音器 如图画出了对讲扩音器一个方向的电路(另一个方向的电路与此完全同)。其核心元件是ICl四运放集成电路LM324，对讲两个方向的放大电路各使用其中两个运算放大器。话筒BM1采用灵敏度很高的微型驻极体发话器，其型号为84G9，焊接时应注意正负极性。两级运放ICl-1、ICl-2及外围元件构成固定偏置的负反馈放大器。R7、R11为负反馈电阻，用来改善电路的稳定性。电位器RPl用于工作点的微调，使波形上下对称，可减小非线性失真。ICl-2输出的音频信号经三极管VTl、VT2组成的互补射随功率放大电路放大后，推动喇叭BLl发出响亮的声音。电阻Rl、电容C3组成退耦滤波电路，用来减小电源交流声。
性能优良的便携式扩音机电路图 电子爱好者或维修人员有时外出做广告宣传或播放乐曲时，往往需要一种单端低压直流供电而又能输出大功率的便携式扩音机，而一般便携式录音机放音又往往不大，这里介绍一款性能优良的便携式扩音机电路、或许能满足您的需要。该电路虽然结构简单，但非常实用，它采用蓄电池供电，输出功率强劲。电路原理：电路原理如图所示，它包括话筒输入和线路输入两个通道，苏州部分采用飞利浦公司推出的音频功率放大集成电路TDA1519，该电路具有工作电源电压范围宽、增益高、输出功率大、失真度小，外围元件少等特点，并具有负载短路、开路、过热等保护功能，TDA1519的优良性能决定了扩音的优越性，图中S为扩音机的静噪控制开关‘；整流管1N5404是为防止蓄电池反接烧毁集成电路而设置的。扩音机的扬声器要求不低于10W，以充分发挥其功率大的特点。集成电路的散热板要有足够的面积，以保证在任何条件下都能正常工作。
液晶高压板去保护的方法通常会碰到一些显示器只有一根灯管坏和保护电路异常引起的黑屏故障，为做到快修我们通常会去把芯片的保护电路去掉。以下是在维修中碰到和网上查到的一些芯片的去保护方法，希望能对大家有些帮助 OZ9938去掉保护电路方法：1.把3脚直接对地短路， 2.把6脚直接对地短路3.把7脚接地电阻取下不用 MP1038EY 用导线11脚连接2脚 TL5001 5 脚对地短路． TL1451 15 对地短路 TL5451 15 对地短路 BA9741 15 对地短路 BA9743 15 对地短路 MB3775 15 对地短路 AT1741 15 对地短路 AT1380 2 对地短路 KA7500 1和16 对地短路 TL494 1和16 对地短路，如不行短路4脚 FA3629 15和16 将外接电容短路, FA3630 7和10 对地短路' OZ960 OZ962 2 对地短路 OZ965 4 对地短路6
OZ9RR 8 对地短路9 BIT3101 2和15 吸空引脚 BIT3102 5 吸空引脚 BIT3105 4 吸空引脚 BIT3106 4和27 吸空引脚 BIT3107 4 吸空引脚 BIT3193 15 吸空引脚3吸空 AAT1100 8 对地短路 AAT1107 15 对地短路 采用“PWM控制IC＋全桥结构驱动电路”的高压板中，驱动电路采用全桥结构形式，PWM控制IC主要采用OZ960、OZ970、OZ9910、BlT3l05、BlT3106、MPS1010B、MP1026、MP1029、MP1038、BD9883、BD9884等，下面结合实际高压板电路进行分析。 1.由OZ960组成的高压板电路OZ960是凹凸公司(02Micro)生产的液晶显示器背光灯高压逆变控制电路，可将输入的不稳定直流电压变换成近似正弦波的高电压，来驱动背光灯管。OZ960具有如下特点：高效率，零电压切换；支持较宽的输入电压范围；恒定的工作频率；具有较宽的调光范围；具有软启动功能；内置开灯启动保护和过电压保护等。OZ960引脚功能见表。 BD9884集成电去.掉保护功，短接17-18脚对地电容
基于LM386的简单功放系统设计 一、系统概述、设计思路 功率放大器的作用是给音响放大器的负载（扬声器）提供一定的输出概率。当负载一定时，希望输出的功率尽可能大，输出的信号的非线性失真尽可能小，效率尽可能高。 LM386是美国的国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20，但在1脚和8脚之间增加一只外接电阻或电容，便可将电压增益调为任意值，直至200。输入端以地为参考，同时输出端被自动地偏置到电源电压的一半，工作电压范围宽，4~12V 或5~18V，在6V电源电压下，它的静态功耗仅为24mV，且外围元件少。 二、系统组成及工作原理 （1）外形与引脚功能 LM386是8引脚双排直插式塑料封装结构，其外形与引脚排列如图所示， 2脚为反向输入端，3脚为同向输入端，5脚为输出端，6脚与4脚分别为电源和地端，1脚和8脚为电压增益设定端；使用时，引脚7和地之间接旁路电容，通常为10uf。 （2）其内部电路如下 由图可知，该集成OTL型功放电路的常见类型，与通用型集成运放的特性相似，是一个三级放大电路：第一级为差分放大电路；第二级为共射放大电路；第三级
为准互补输出级功放电路。 第一级为差分放大电路，T1和T3、T2和T4分别构成复合管，作为差分放大电路的放大管；T5和T6组成镜像电流源作为T1和T2的有源负载；T3和T4信号从管的基极输入，从T2管的集电极输出，为双端输入单端输出差分电路。使用镜像电流源作为差分放大电路有源负载，可使单端输出电路的增益近似等于双端输出电容的增益。 第二级为共射放大电路，T7为放大管，恒流源作有源负载，以增大放大倍数。第三级中的T8和T9管复合成PNP型管，与NPN型管T10构成准互补输出级。二极管D1和D2为输出级提供合适的偏置电压，可以消除交越失真。 引脚2为反相输入端，引脚3为同相输入端。电路由单电源供电，故为OTL电路。输出端（引脚5）应外接输出电容后再接负载。 电阻R7从输出端连接到T2的发射极，形成反馈通路，并与R5和R6构成反馈网络，从而引入了深度电压串联负反馈，使整个电路具有稳定的电压增益。 当1脚和8脚之间开路时，电压增益为26db；若在1脚和8脚之间接阻容串联元件，则增益可达46DB，改变阻容值则增益可在26db-46db之间任意选取。电阻值越小增益越大。 （3）功能框图 LM386集成功放属于直接耦合的多级放大器结构，它是一个三级放大电路，如下图所示。 输入级由差分放大器组成，它可以克服直接耦合产生的零漂现象，使电路工作稳定。中间放大要求有较高的电压增益，因此由共射放大电路组成，它为输出级提供足够大的信号电压。输出级要驱动负载，所以要求输出电阻小，输出电压幅度高，输出功率大，因此采用互补对称功放电路。 （4）设计电路图
液晶显示器高压板电路基本工作原理2010-06-11 10:21
高压板电路是一种DC/AC(直流/交流)变换器，它的工作过程就是开关电源工作的逆变过程。开关电源是将市电电网的交流电压转变为稳定的12V直流电压，而高压板电路正好相反，将开关电源输出的12V直流电压转变为高频(40～80kHz)的高压(600～800V)交流电。 电路主要由驱动电路(振荡电路、调制电路)、直流变换电路、Royer结构的驱动电路、保护检测电路、谐振电容、输出电流取样、CCFL等组成。在实际的高压板中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制IC。 驱动电路采用Royer结构形式。Royer结构的驱动电路也称为自激式推挽多谐振荡器，主要由功率输出管及升压变压器等组成， 、 组成一个具有亮度调整和保护功能的高压板电路。 图中的ON/OFF为振荡器启动/停止控制信号输入端，该控制信号来自驱动板(主板)微控制器(MCU)。当液晶显示器由待机状态转为正常工作状态后，MCU向振荡器送出启动工作信号(高/低电平变化信号)，振荡器接收到信号后开始工作，产生频率40～80kHz的振荡信号送入调制器，在调制器内部与PWM激励脉冲信号，送往直流变换电路，使直流变 Royer L1(相当于电感)组成自激振荡电路，产生的振荡信号经功率放大和升压变压器升压耦合，输出高频交流高压，点亮背光灯管。 为了保护灯管，需要设置过电流和过电压保护电路。过电流保护检测信号从串联在背光灯管上的取样电阻R上取得，输送到驱动控制IC IC。当输出电压及背光灯管工作电流出现异常时，驱动控制IC控制调制器停止输出，从而起到保护的作用。 调节亮度时，亮度控制信号加到驱动控制IC，通过改变驱动控制IC输出的PWM脉冲的占空比，进而改变直流变换器输出的直流电压大小，也就改变了加在驱动输出管上的电压大小，即改变了自激振荡的振荡幅度，从而使升压变压器输出的信号幅度、CCFL两端的电压幅度发生变化，达到调节亮度的目的。 该电路只能驱动一只背光灯管。由于背光灯管不能并联或串联应用，所以，若需要驱动多只背光灯管，必须由相应的多个升压变压器输出电路及相适配的激励电路来驱动。
高压板电路常见故障的检修 (l)电源指示灯亮，但黑屏 这种故障在比较老的机型中表现为电源指示灯可以由$(或红色)转变为绿色，但黑屏；在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色。出现以上差别主要是保护电路取样点以及电源指示灯的连接方式不同所致。检修此种故障时，先检查BACKLIGHT-ON(背光灯启动信号)电平是否变化，高压末级供电是否正常，然后用金属工具尖端碰触升压变压器输出端，看是否有蓝色放电火花，如果有火花就检查代换CCFL、高压输出电容：反之，则检查高压形成电路。 专家点拔： 由高压板形成的黑屏和曲电源故障形成的黑屏是有一定区别的，电源电路出现故障时，整机无电，屏幕上什么都看不到，是真正意义上的黑屏；高压板出现故障时，显示器工作时仔细观察屏幕，发现会有微弱的图像，因此，这种黑屏严格来说应称为“暗屏”，但一般习惯上仍称为“黑屏”。 (2)开机瞬间显示器可以点亮，然后黑屏 这种故障多出现在多灯显示器中(15in以上)，因某只灯管损坏、接触不良而造成输出电流平衡保护电路启动。如果是高压输出元器件损坏(包括接触不良)，须断电后查找，维修时一般需要代换CCFL来判断。 (3)屏幕图像发黄或发红，亮度降低 这种故障多为CCFL老化所致，换上同规格新品可解决问题。 (4)使用一段时间后黑屏，关机后再开可重新点亮 这种故障主要是由于高压逆变电路末级或者供电级元器件发热量大，长期工作造成虚焊所致，通过轻轻拍打机壳观察屏幕是否恢复点亮可以辅助判断，找到故障点后补焊即可。 (5)屏幕闪烁 这种故障主要是背光灯管老化引起，极少数是因为高压电路不正常所致。 (6)开机后屏幕亮度不够或随后黑屏，高压板部位有“吱吱”响声 这种故障主要是由于升压变压器绕组存在匝间短路所致，理论上更换升压变压器即可解决。 高压板电路维修技巧 (1)高压板电路类似于CRT显示器的行输出电路，它把输入的低压直流电压(一般为12V)转换成500V～1kV的高频高压电，供给背光灯管使用。检修高压板的主要工具是示波器和万用表。因为高压逆变电路的工作频率高(50～80kHz)，所以可采用示波器进行测量；万用表可用普通的高内阻机械指针式万用表(如常用的MF47、500型)和数字式万用表。这里强调的是万用表的内阻要高，尽量避免对被测电路的影响；不要用万用表去测量高压输出端，因为：①高压输出端的电压是交流电，万用表测不准；②电压较高，容易对仪表造成损害。 (2)一般情况下，旧机型的升压变压器和灯管容易出现问题，新机型的保护电路和工艺问题比较多。为保证CCFL供电的平衡及可靠性能，多灯高压供电电路均采用几组完全相同的电路分别为各个灯管供电，检修时可相互对照，因几组电路同时损坏的可能性几乎不存在。 (3)新型的液晶显示器还具有高压平衡保护电路，通过对高压输出电流的检测判断高压是否正常。如果高压输出电流不平衡(如多灯系统单灯损坏、接触不良、任一高压输出电路元
LM1875采用TO-220封装结构，形如一只中功率管，体积小巧，外围电路简单，且输出功率较大。该集成电路内部设有过载过热及感性负载反向电势安全工作保护。 LM1875主要参数： 电压范围：16～60V 静态电流：50MmA 输出功率：25W 谐波失真：＜0.02%，当f=1kHz，RL=8Ω，P0=20W时 额定增益：26dB，当f=1kHz时 工作电压：±25V 转换速率：18V/μS 电路原理： LM1875功放板由一个高低音分别控制的衰减式音调控制电路和LM1875放大电路以及电源供电电路三大部分组成，音调部分采用的是高低音分别控制的衰减式音调电路，其中的R02，R03，C02，C01，W02组成低音控制电路；C03，C04，W03组成高音控制电路；R04为隔离电阻，W01为音量控制器，调节放大器的音量大小，C05为隔直电容，防止后级的LM1875直流电位对前级音调电路的影响。放大电路主要采用LM1875，由1875，R08，R09，C066等组成，电路的放大倍数由R08与R09的比值决定，C06用于稳定LM1875的第4脚直流零电位的漂移，但是对音质有一定的影响，C07，R10的作用是防止放大器产生低频自激。本放大器的负载阻抗为4→16Ω。 为了保证功放板的音质，电源变压器的输出功率不得低于80W，输出电压为2*25V，滤波电容采用2个2200UF/25V电解电容并联，正负电源共用4个2200UF/25V的电容，两个104的独石电容是高频滤波电容，有利于放大器的音质。 装配与调试： 工具准备：20W电烙铁一把，万用电表一个，尖嘴钳一把，螺丝刀一把，焊锡丝和松香水若干。 准备焊接：焊接时先焊接跳线，再焊接电阻，再焊电容，再焊整流管，再焊电位器，最后焊LM1875，焊接LM1875前须先把LM1875用螺丝固定在散热片上，否则在最后装散热片时螺丝很难打进去。LM1875与散热片接触的部分必须涂少量的散热脂，以利散热。焊接时必须注意焊接质量，对于初学者，可先在废旧的电路板上多练习几次，然后再正式焊接。 调试：本功放板调试特别简单，电路板焊好电子元件后，要仔细检查电路板有无焊错的地方，特别要注意有极性的电子零件，如电解电容，桥式整流堆，一旦焊反即有烧毁元器件之险，请特别注意。接上变压器，放大器的输出端先不接扬声器，而是接万用电表，最好是数显的，万用表置于DC*2V档。功放板上电注意观察万用电表的读数，在正常情况下，读数应在30mV以内，否则应立即断电检查电路板。若电表的读数在正常的范围内，则表明该功放板功能基本正常，最后接上音箱，输入音乐信号，上电试机，旋转音量电位器，音量大小应该有变化，旋转高低音旋钮，音箱的音调有变化。 值得一试的实验：将C6短路，用万用表测LM1875输出端的直流电位，看是否是在30MV以内，然后接上音箱试两小时，用万用表测LM1875输出端
液晶电视机高压板损坏后的故障及高压板的代换方法 1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。维修时最主要的方法是： （1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！ （2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！ 另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！ 2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC 无振荡/无输出、自激振荡电路产生不良等均会出现该现象！ 3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题 4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！ 5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！ 6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题. 以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。另外：电源与升压连为一体的板子，要判定是电源问题还是升压部份问题，可切断升压线路的供电线路，再测试电源输出的12V或5V等是否正常，以此来判定问题出在哪部份，但值得注意的是：切断时要看仔细，勿直接切断12V或5V整流线路，那样可能导致电源无反馈电压而升过高，导致爆炸等问题（该状况类似直接切断CRT显示器的行管C极及输出反馈电路）。 修液晶高压板故障令人头疼，特别是疑难故障或配不到相应的高压板时一个头两个大，但总不至于报废或退修吧，那多没面子，其实人是活的，任何高压板只要装得下，那么它就是＂万能＂的，不知道买来高压板的参数，看到高压板接口有这么多条线,头晕了吧! 其实很简单,首先确定电源线正极和负极,有保险丝的一般来说是正极,负极多是接在电容的负极上. 然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是24V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了. 有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压板多是这样的,那怎么办呢?找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V再接5V,假如输入电压和控制电压多是3.3V的情况是,可以直接合并. 多余的脚怎么办呀??让他空着好了,不用理它.
齐鲁理工学院 课程设计说明书 题目扩音器的设计 课程名称模拟电子啊技术 二级学院机电工程学院 专业电气工程及其自动化 班级2015级 学生姓名沈坤 学号9 指导教师 设计起止时间：2016年12月12日至2016年12月16日
目录 第1章方案设计 (2) 第2章单元电路设计 (2) 2.1前置放大器的设计 (2) 2.2音调控制器的设计 (3) 2.2.1 低频工作时元器件参数的计算 (5) 2.2.2 高频工作时元器件参数的计算 (7) 2.3功率输出级的设计 (10) 2.3.1 确定电源电压 (10) 2.3.2 功率输出级设计 (11) 2.3.3 电阻R17～R12的估算 (11) 2.3.4 确定静态偏置电路 (11) 2.3.5 反馈电阻R13与R14的确定 (12) 参考文献 (13) 附录1 总电路原理图 (14)
扩音器的设计 摘要：很多场合（如商场、学校、车站、体育场等）都安装有广播系统，它的主要功能是播放音乐、广播通知和要闻。这些广播系统都含有扩音设备，用以把从话筒、录放卡座、CD机送出的微弱信号放大成能推动扬声器发声的大功率信号。根据实际需要和放大器件的不同，扩声电路的设计也有很多种类。作为电子线路的课题设计，本课题提出的扩声电路性能指标比较低，主要采用理论课题里介绍的运算放大集成电路和音频功率放大集成电路来构成扩声电路。这种性能指标低的扩音器主要在于价格便宜，制作简单，不需要太多昂贵的集成块。 关键词扩声；音频功放；放大电路
第1章方案设计 采用运算集成电路和音频功率放大集成电路设计一个对话筒输出信号具有放大能力的扩声电路。 其电路方框图如图1-1所示： 图1-1扩声电路原理框图 前置放大主要完成对小信号的放大，一般要求输入阻抗高，输出阻抗低，频带要宽，噪声要小；音量控制主要实现对输入信号高、低音的提升和衰减。 第2章单元电路设计 2.1 前置放大器的设计 由于话筒提供发信号非常弱，故一般在音调控制器前面要加一个前置放大器。 该前置放大器的下限频率要小于音频控制器的低音转折频率，上限频率要大于音频控制器的高音转折频率。考虑到所设计电路对频率响应及零输入（及输入短路）时的噪声、电流、电压的要求，前置放大器选用集成运算放大器LF353。它是一种双路运算放大器，属于高输入阻抗低噪声集成器件。其输入阻抗高为104MΩ，输入偏置电流仅有50х10-12A，单位增益频率为4MHZ，转换速率为13V/us，用做音频
高压板电路基本工作原理 高压板电路是一种DC/AC(直流/交流)变换器，它的工作过程就是开关 电源工作的逆变过程。开关电源是将市电电网的交流电压转变为稳定的12V直 流电压，而高压板电路正好相反，将开关电源输出的12V直流电压转变为高频(40～80kHz)的高压(600～800V)交流电。高压板电路种类较多，下面以图所示 电路框图，介绍高压板电路的基本工作原理。 图高压板电路框图从图中可以看出，该高压板电路主要由驱动电路(振荡电路、调制电路)、直流变换电路、Royer结构的驱动电路、保护检测电路、谐振电容、输出电流取样、CCFL等组成。在实际的高压板中，常将振荡器、 调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制IC。该高压板的驱动电路采用Royer结构形式。Royer结构的驱动电路也 称为自激式推挽多谐振荡器，主要由功率输出管及升压变压器等组成，由美国 人罗耶(G.H.Royer)在1955年首先发明和设计。它与PWM控制IC(如 TL1451、BA9741、BIT3101、BIT3102等)配合使用，即可组成一个具有亮度调整和保护功能的高压板电路。图中的ON/OFF为振荡器启动/停止控制信号输入端，该控制信号来自驱动板(主板)微控制器(MCU)。当液晶显示器由待机 状态转为正常工作状态后，MCU向振荡器送出启动工作信号(高/低电平变化信号)，振荡器接收到信号后开始工作，产生频率40～80kHz的振荡信号送入调 制器，在调制器内部与MCU送来的PWM亮度调整信号进行调制后，输出PWM激励脉冲信号，送往直流变换电路，使直流变换电路产生可控的直流电压，为Royer结构的驱动电路功率管供电。功率管及外围电容C1和变压器绕 组L1(相当于电感)组成自激振荡电路，产生的振荡信号经功率放大和升压变压 器升压耦合，输出高频交流高压，点亮背光灯管。为了保护灯管，需要设
成绩 齐鲁理工学院 课程设计说明书 题目扩音器的设计 课程名称模拟电子啊技术 二级学院机电工程学院 专业电气工程及其自动化 班级 2015级 学生姓名沈坤 学号 201510530039 指导教师 设计起止时间：2016年12月12日至2016年12月16日
目录 第1章方案设计 (2) 第2章单元电路设计 (2) 2.1前置放大器的设计 (2) 2.2音调控制器的设计 (3) 2.2.1低频工作时元器件参数的计算 (5) 2.2.2高频工作时元器件参数的计算 (7) 2.3功率输出级的设计 (10) 2.3.1确定电源电压 (10) 2.3.2功率输出级设计 (11) 2.3.3电阻R17～R12的估算 (11) 2.3.4确定静态偏置电路 (11) 2.3.5反馈电阻R13与R14的确定 (12) 参考文献 (13) 附录1 总电路原理图 (14)
扩音器的设计 摘要：很多场合（如商场、学校、车站、体育场等）都安装有广播系统，它的主要功能是播放音乐、广播通知和要闻。这些广播系统都含有扩音设备，用以把从话筒、录放卡座、CD机送出的微弱信号放大成能推动扬声器发声的大功率信号。根据实际需要和放大器件的不同，扩声电路的设计也有很多种类。作为电子线路的课题设计，本课题提出的扩声电路性能指标比较低，主要采用理论课题里介绍的运算放大集成电路和音频功率放大集成电路来构成扩声电路。这种性能指标低的扩音器主要在于价格便宜，制作简单，不需要太多昂贵的集成块。 关键词扩声；音频功放；放大电路
第1章方案设计 采用运算集成电路和音频功率放大集成电路设计一个对话筒输出信号具有放大能力的扩声电路。 其电路方框图如图1-1所示： 图1-1扩声电路原理框图 前置放大主要完成对小信号的放大，一般要求输入阻抗高，输出阻抗低，频带要宽，噪声要小；音量控制主要实现对输入信号高、低音的提升和衰减。 第2章单元电路设计 2.1 前置放大器的设计 由于话筒提供发信号非常弱，故一般在音调控制器前面要加一个前置放大器。 该前置放大器的下限频率要小于音频控制器的低音转折频率，上限频率要大于音频控制器的高音转折频率。考虑到所设计电路对频率响应及零输入（及输入短路）时的噪声、电流、电压的要求，前置放大器选用集成运算放大器LF353。它是一种双路运算放大器，属于高输入阻抗低噪声集成器件。其输入阻抗高为104MΩ，输入偏置电流仅有50х10-12A，单位增益频率为4MHZ，转换速率为13V/us，用做音频前置放大器十分理想，其外引线图如图2-1所示
