10个引脚高压包接线图什么是高压包高压包，正名是行输出变压器，也称为行包或行变，显示器的高压包和电视机的工作原理基本一致，其主要作用是产生阳极高压，另外提供聚焦、加速、栅极等各路电压。
由于高压包工作于高温、高频率、高电压、大电流的状态，加上外部环境潮湿或多尘等因素影响，使高压包损坏几率较高。
行输出变压器，也叫逆程变压器，包含低压，高压绕组；行回扫变压器，俗称高压包，行变。
是以显像管为显示设备的电器中，最重要的元件。
它提供显像管所需要的各种电压，有的还提供其他电路需要的脉冲信号。
把行频电流升压，然后经多个二极管和电容，倍压整流成20000V 左右的高压直流电，结构图用来吸引显像管电子枪发射出的电子束，以保证电子束可以有效打到屏幕上成像。
之所以为了产生这么高电压，是因为屏幕要有足够亮度，电子运动速度越快，亮度越高，所以屏幕越大电压越高。
高压包（行输出变压器）的引脚功能说明高压包一般是10个常规引脚，外加聚焦组件的2到5个引脚。
将高压包引脚面向自己，U型口朝下，顺时针数分别是1到10脚。
一般高压包引脚定义如下：B+/+B——高压包初级线圈的输入端，接二次电源的输出。
+B2——高压初级线圈的输入端抽头，没有二次电源的机型就在高压包内设多个抽头，以保持不同行频下的高压稳定。
一般用于较旧款的显示器，如ACER-34T。
+B3——高压初级线圈的输入端抽头，没有二次电源的机型就在高压包内设多个抽头，以保持不同行频下的高压稳定。
一般用于较旧款的显示器，如ACER-34T。
VCP——高压包初级线圈的输出端，接行管。
D/C——接阻尼管和逆程电容。
大家不要被这个引脚吓倒，其实只是高压包初级线圈的抽头，通常距离VCP端只有2到3匝，用来改善阻尼线性，GND——接地。
NC——空脚。
（内部空脚或外部不用此引脚）G1——负压100到200V输出。
在包内绕组约10匝。
AFC——行逆程脉冲输出。
在包内绕组通常是2匝，电压峰值约35V。
一. 高压板电路基本工作原理高压板电路是一种DC/AC(直流/交流)变换器，它的工作过程就是开关电源工作的逆变过程。
开关电源是将市电电网的交流电压转变为稳定的12V直流电压，而高压板电路正好相反，将开关电源输出的12V直流电压转变为高频(40～80kHz)的高压(600～800V)交流电。

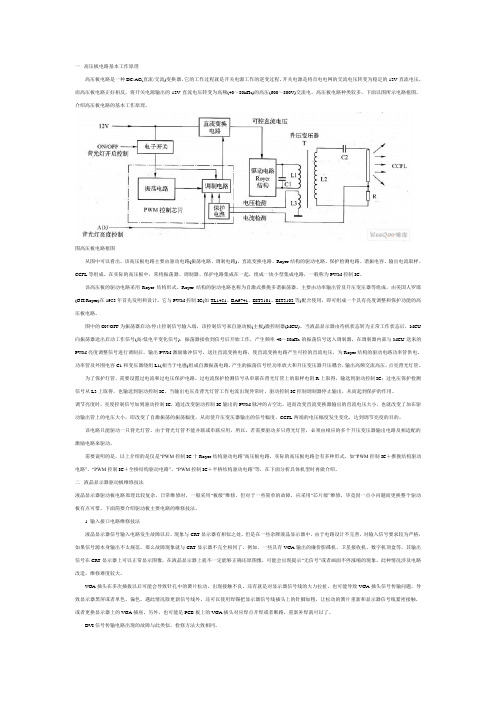

高压板电路种类较多，下面以图所示电路框图，介绍高压板电路的基本工作原理。
图高压板电路框图从图中可以看出，该高压板电路主要由驱动电路(振荡电路、调制电路)、直流变换电路、Royer结构的驱动电路、保护检测电路、谐振电容、输出电流取样、CCFL等组成。
在实际的高压板中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制IC。
该高压板的驱动电路采用Royer结构形式。
Royer结构的驱动电路也称为自激式推挽多谐振荡器，主要由功率输出管及升压变压器等组成，由美国人罗耶(G.H.Royer)在1955年首先发明和设计。
它与PWM控制IC(如TL1451、BA9741、BIT3101、BIT3102等)配合使用，即可组成一个具有亮度调整和保护功能的高压板电路。
图中的ON/OFF为振荡器启动/停止控制信号输入端，该控制信号来自驱动板(主板)微控制器(MCU)。
当液晶显示器由待机状态转为正常工作状态后，MCU 向振荡器送出启动工作信号(高/低电平变化信号)，振荡器接收到信号后开始工作，产生频率40～80kHz的振荡信号送入调制器，在调制器内部与MCU送来的PWM亮度调整信号进行调制后，输出PWM激励脉冲信号，送往直流变换电路，使直流变换电路产生可控的直流电压，为Royer结构的驱动电路功率管供电。
功率管及外围电容C1和变压器绕组L1(相当于电感)组成自激振荡电路，产生的振荡信号经功率放大和升压变压器升压耦合，输出高频交流高压，点亮背光灯管。
为了保护灯管，需要设置过电流和过电压保护电路。
过电流保护检测信号从串联在背光灯管上的取样电阻R上取得，输送到驱动控制IC；过电压保护检测信号从L3上取得，也输送到驱动控制IC。

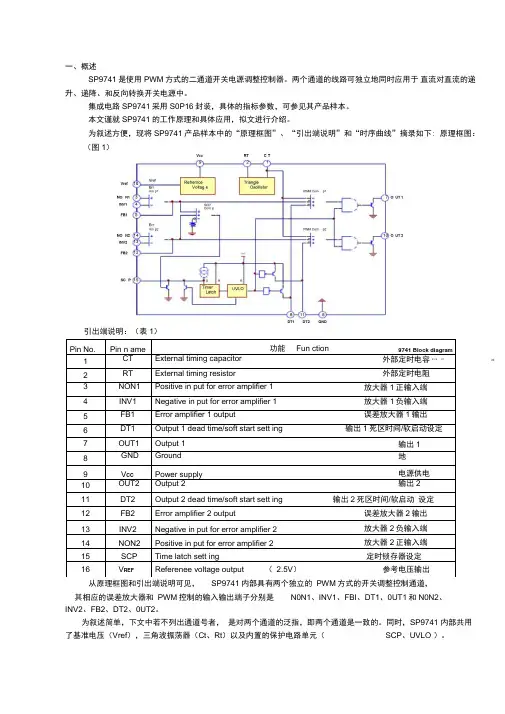

Pin No.Pin n ame功能 Fun ction9741 Block diagram1 CT External timing capacitor外部定时电容41.S012 RT External timing resistor外部定时电阻3 NON1 Positive in put for error amplifier 1 放大器1正输入端4 INV1 Negative in put for error amplifier 1 放大器1负输入端5 FB1 Error amplifier 1 output误差放大器1输出6 DT1 Output 1 dead time/soft start sett ing 输出1死区时间/软启动设定7 OUT1 Output 1 输出1 8 GND Ground 地 9 V CC Power supply 电源供电 10 OUT2 Output 2输出211 DT2 Output 2 dead time/soft start sett ing 输出2死区时间/软启动 设定12 FB2 Error amplifier 2 output误差放大器2输出 13 INV2 Negative in put for error amplifier 2 放大器2负输入端 14 NON2 Positive in put for error amplifier 2 放大器2正输入端 15SCP Time latch sett ing 定时锁存器设定16V REFReferenee voltage output（ 2.5V ）参考电压输出20一、概述SP9741是使用PWM 方式的二通道开关电源调整控制器。
两个通道的线路可独立地同时应用于 直流对直流的递升、递降、和反向转换开关电源中。
集成电路SP9741采用S0P16封装，具体的指标参数，可参见其产品样本。
本文谨就SP9741的工作原理和具体应用，拟文进行介绍。

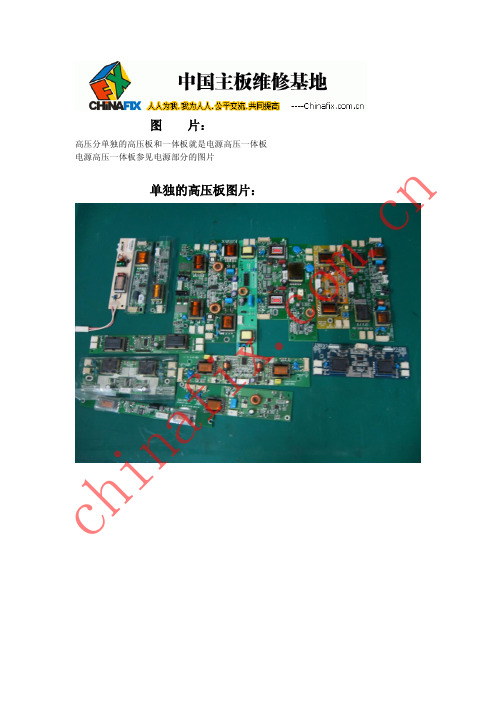

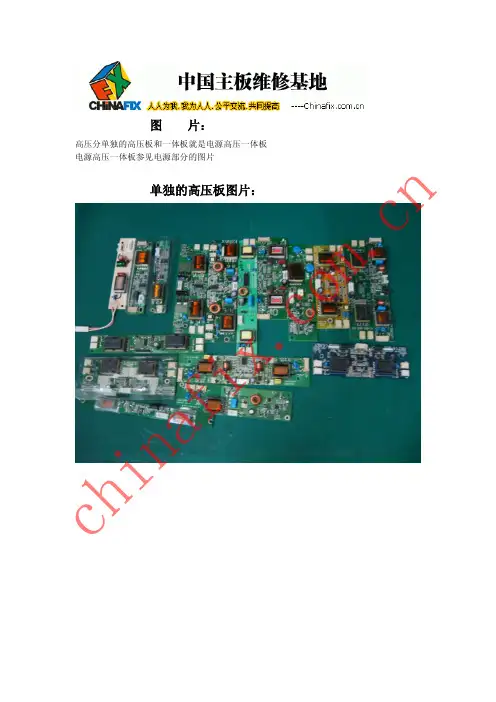

图 片：高压分单独的高压板和一体板就是电源高压一体板 电源高压一体板参见电源部分的图片单独的高压板图片：c h in a fi x .c o m.c nnc.moc.xifanihc背光源电路也称逆变电路或称逆变器（INVERTER ）、背光灯驱动电路或背光灯电源，其作用就是将开关电源输出的直流电转换为CCFL 所需要的1200-1500V 的交流电，因其做成一个单独的电路板，且输出的交流电压很高，所以也称为高压板或高压条。
有些高压部分和电源板做成一体板，所以称为二合一或叫一体板，其原理与单独的高压板相同，只是PCB 做在一起。
一般供电为12V ，有些机型为18V 或其他值的供电。
c h in a fi x .c o m.c n高压桥工作示意图：高压振荡芯片有很多种，电路驱动结构也很多，我们以常见的BA9741为例进行解说：一、 BA9741引脚功能：BA9741是一个PWM 电源控制芯片，该芯片由基准电源、振荡器、误差放大器、定时锁存器、欠压保护电路和PWM 比较器等组成，BA9741为双通道驱动控制电路，可输出两路PWM 控制脉冲，分别由两路驱动电路进行控制，每路驱动电路可以驱动两个CCFL 背光灯工作。
fi x .c o m.c n原文：内部图：电路图：页面提取自－ 170B.pdfc h in a fi x .c o m .c n电路分析： 1.驱动控制电路：需要点亮显示器时，MCU 输出的ON/OFF 信号为高电平（J1的第五脚），控制三极管Q2导通，进而Q1导通。
由开关电源产的VCC （J1的6、7、8脚）由保险丝F1加到Q1的1脚再到3到U1的9脚。
IC 得到供电后，其内部基准电压源先工作，输出2.5V 的基准电压，这个电压给内部的片内电路也同时供给片外部的电路作基准电压。
然后：BA9741启动内部的振荡电路开始工作，其振荡频率内1、2脚外接的定时电阻R9、定时电容C6大小决定。
振荡电路开始工作的产生振荡脉冲，加到内部的PWM 比较器1和2，经过变换整形后从7、10脚输出PWM 脉冲，去两路直流/直流变换电路。
液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。
1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。
开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。
这些都构成电磁干扰源。
为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。
常用交流抗干扰电路如下图所示。
图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。
共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。
LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。
Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。
电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。
Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。
安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。
需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。
引脚号引脚名称
引脚功能
1CT
外接振荡电容2RT
外接振荡电阻3NON1放大器正相输入端4INV1放大器反相输入端5FB1内部误差放大器输出端6
DT1死区（过压）保护端7
OUT1脉冲电压输出端8
GND 接地端9
VCC 电源供电端10
OUT2脉冲电压输出端11DT2死区（过压）保护端12
FB2内部误差放大器输出端13
INV2放大器反相输入14
NON2放大器正相输入15SCP
过流（短路）保护端16VREF 基准电压（2.5V）SSOP-A16
SOP16 ＢＡ９７４１Ｆ的内部电路框图
ＢＡ９７４１Ｆ的针脚封装图
ＢＡ９７４１Ｆ的各引脚功能
ＢＡ９７４１Ｆ是双通道输出的ＰＷＭ驱动调整芯片，其工作电压范围为３．６Ｖ－３５Ｖ。
三角振荡器
计时器锁存
误差放大器１误差放大器２比较器
比较器１
比较器２。
100kv高压发生器电路图（四款高压发生器电路图详解）高压发生器电路图（一）简易超高压发生器图1-1的电路可输出几十千伏超高压。
当接通电源时，电源经R向C2充电至2CTS导通，即触发SCR导通。
原来C被电源充满的电荷立即经SCR放电，升压变压器T次级感应高压电。
当用汽车点火线圈作升压器，电容C1容量为0.1uF时，空气火花间长度为12mm。
空气的绝缘度是3KV/mm，所以对应的高压是36KV。
本电路耗电约为1W。
高压发生器电路图（二）本高压发生器电路可产生稳定的8KV以上的高压，它电路简单，稳定可靠。
该电路包括降压整流、稳压电路、18kHz多谐振荡器和升压变压器等，其电路如图所示。
降压整流电路由降压变压器T1和全桥整流器及滤波电容器C1等组成，整流出的15V直流电压，经三端稳压器7812稳压后输出+12v 的稳定直流电压，为IC2、VT1等提供工作电压。
555和R1、R2、C3等组成一个无稳态多谐振荡器，其振荡频率为：fc＝1.44/（R1+2R2）C3图示参数是按18.5kHz设计的。
555输出的高频振荡脉冲经R3限流后，加至高频放大级VT1的基极。
该放大器的负载是升压变压器T2，经T2的次级升压，可使次级输出达12KV的高压，再经高压堆或高压整流管整流后，可稳定输出+8KV的直流高压。
图中降压变压器T1的次级电压应不低于11V，功率不小于5VA；全桥整流器由四支1N4001组装而成，也可选用1A/400V的全桥模块；VT1可选用中功率高频开关管3DK106C或2SD1062等管型；升压变压器T2可使用14英寸电视机行输出变压器的磁芯和骨架，初级L1用Φ0.45高强度聚脂漆包线绕制54圈，次级用原高压包，无须改动。
初级线圈绕制后最好烘干并腊封。
高压发生器电路图（三）高压静电发生器，输出百流电压为100kV，可用于粉末涂料生产及高压静电喷塑。
电路工作原理该高压静电发生器电路由振荡升压电路和倍压整流电路组成，如图所示。
轻松学会康佳液晶彩电高压板维修（第一章）是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信第一节康佳KIP200I18-01电源＋高压二合一板维修康佳液晶彩电采用的KIP200118-01电源板，是康佳公司自主研发的电源＋高压二合一板，编号为34005764，应用于康佳LC42DT68AC等LPL超薄42in液晶彩电中。
其开关电源集成电路采用FSQ0265 ＋NCP1653A ＋FSQ0765组合方案，提供＋5Vdc±5%/2A和＋12Vdc±5%/4A电压，为主板和电源板的高压部分供电；高压部分采用OZ9926A ＋LM324组合方案，输出980V（有效值），工作电流为135 mA（典型值）的高频交流电压，将背光灯点亮。
最大总输出功率为200W。
一、电源电路工作原理康佳KIP200I18-01电源＋高压二合一板的开关电源部分电路如图3-1和图3-2所示；开关电源电路组成框图如图3-3所示。
开关电源部分由三个电路组成：一是以集成电路NCP1653A （NF901）为核心组成的PFC电路，将整流滤波后的市电校正后，产生约400V的Vbus电压，为主、副开关电源供电；二是以集成电路FSQ0265 （NB901）为核心组成的副开关电源，产生＋5 Vsb电压，为主板控制系统供电，同时产生VCC电压，为PFC电路和主电源驱动电路供电；三是以集成电路FSQ0765 （NW901）为核心组成的主开关电源，产生＋12V电压，为主板和高压板供电。
开关机采用控制PFC电路NF901和主开关电源NW901驱动电路VCC 和VCC1供电的方式。
（一）副开关电源副开关电源电路如图3-1的右下部所示。
它主要由集成块NB901 （FSQ0265 ）、变压器TB901,稳压控制电路NB951 （TL431）、光耦合器NB950 （PC817）等组成，为整机控制系统电路提供待机和正常工作所需要的5Vsb电压，同时为NF901和NB901提供VCC工作电压。
毕业设计（论文）题目：基于BA9741芯片的LCD背光逆变电源设计学生：刘诗艺指导教师：黄靖（校内)刘鹏（校外）系别：电子信息与电气工程系专业：电气工程及其自动化班级：电气0401学号：020*******目录摘要 (5)Abstract (5)1绪论.................................................,. (6)1.1课题来源 (6)1.2目的 (6)1.3技术要求 (6)1.3.1设计任务 (6)1.3.2技术指标 (6)2方案论证 (7)2.1设计原理 (7)2.1.1输入接口部分 (7)2.1.2电压启动回路 (7)2.1.3回路PWM控制器 (7)2.1.4直流变换回路 (7)2.1.5LC振荡及输出回路 (8)2.1.6输出电压反馈 (8)2.2背光逆变电源方案的选择 (8)2.2.1方案一 (8)2.2.2方案二 (8)2.2.3方案三 (8)2.2.4最终方案 (9)3背光逆变电源的构建与参数的设计 (9)3．1芯片外围电路的设计 (9)3.1.1BA9741芯片的说明 (9)3.1.2电压控制的原理——PWM (11)3.1.3防止变压器磁饱和的死区时间控制 (11)3.1.4软启动和电路保护功能 (12)3.1.5电路参数的选择 (13)3.2Buck回路的设计 (14)3.2.1Buck回路原理 (14)3.2.2基于Buck回路设计出合适的架构 (14)3.3Royer回路的设计 (16)3.3.1原理分析 (16)3.3.2变压器的设计 (17)3.3.3原件参数的选择 (20)3.4ON/OFF回路的设计 (21)3.5反馈回路的设计 (21)3.6调光回路的设计 (22)4结果分析 (23)4.1测试数据 (23)4.2.波形 (24)4.2.1BA9741引脚的主要电压波形 (24)4.2.2Buck回路的波形 (26)4.2.3Royer回路中变压器各引脚的波形 (27)4.2.4启动电压波形图 (28)4.3测试中遇到的问题 (28)5总结 (29)5.1设计成果 (29)5.2应用前景 (29)参考文献 (30)谢辞 (31)附录一电路原理图 (32)附录二PCB图 (33)附录三元器件清单 (34)摘要光电显示技术迅猛发展，由于冷阴极荧光灯的亮度高、显色性好、无闪烁、功耗低，故在各种显示屏背景照明中占重要地位。
液晶彩电高压板电路构成高压板电路(逆变器)是一种DC-AC(直流-交流)变换器，它的工作过程就是开关电源工作的逆变过程。
开关电源的作用是将市电电网的交流电压转变为稳定的Vcc电压(12V或24V)，而高压板电路正好相反，它是将开关电源输出的Vcc电压(12V或24V)转变为高频(40~80kHz)的高压(600~800V)交流电。
高压板电路的种类较多，根据驱动电路的不同，主要有以下几种构成方案。
一、 "PWM控制芯片+Royer结构驱动电路"构成方案1."PWM控制芯片+Royer结构驱动电路"构成方案的基本结构形式图1所示是"PWM控制芯片+Royer结构驱动电路"构成方案的基本结构形式。
从图中可以看出，该高压板电路主要由驱动控制电路(振荡器、调制器)、直流变换电路、Royer结构驱动电路、电压和电流检测电路、CCFL等组成。
在实际的高压板中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制芯片。
图1中的ON/OFF为振荡器启动/停止控制信号输入端。
该控制信号来自主板微控制器(MCU)，当液晶彩电由待机状态转为正常工作状态后，MCU向振荡器送出启动工作信号(高/低电平变化信号)，振荡器接收到信号后开始工作，产生频率40~80kHz的振荡信号送入调制器，在调制器内部与MCU部分送来的PWM亮度调整信号进行调制后，输出PWM激励脉冲信号，送往直流变换电路，使直流变换电路产生可控的直流电压，为Royer结构的驱动电路功率管供电。
功率管及外围电容c1和变压器绕组L1(相当于电感)组成自激振荡电路，产生的振荡信号经功率放大和升压变压器升压耦合，输出高频交流高压，点亮背光灯管。
图1"PWM控制芯片+Royer结构驱动电路"构成方案的基本结构形式。
为了保护灯管，需要设置过电流和过电压保护电路。
过电流保护检测信号从串联在背光灯管上的取样电阻R上取得，输送到驱动控制芯片。
电压力锅电路维修图解手册（太详细了）制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。
或者长按二维码加群主微信。
【空调维修技术教学群】纯教学群。
全部视频讲课，每节课都有实物演示。
一休哥主讲。
空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。
让你在短时间内掌握空调维修技能。
教学时常一年。
每周五节课，会陆陆续续有一些一休哥实际操作同时解说的视频。
有意者联系群主一休哥。
1 电源板目前美的电压力锅上用的电源板主要就三种，分别是阻容降压电源、线性变压器电源，开关电源。
阻容降压电源轻便、负载小，主要用于低端和中端产品；线性变压器电源的可靠性高、稳定，主要用于中端产品；开关电源性能稳定，而且能效高、体积小，由于成本高，故主要用于负载比较大的中高端产品；由于三种电源方案差异很大，故在后面会单独对其介绍。
圆煲阻容减压电源板方煲阻容减压电源板线性变压器电源板开关电源电源板现所有的显示控制主板的显示方式主要用四种，分别是LED显示方式，数码管显示方式，数码屏显示方式，液晶显示方式。
四种显示方式主要代表了低、中、高三种档次。
LED、数码管和数码屏是不带时钟显示的，液晶显示的一般内部都带有电池，可以显示当前时钟，在后面的章节中我们会对各种显示电路做单独的介绍和原理分析、以及维修指引。
2 电压力锅电路模块原理及分析2.1 电压力锅加热原理电压力锅主要是利用电热盘通电发热，热盘直接与内锅进行热传递，使内锅温度升高，从而使食物受热，进而达到熟透的效果。
当电压力锅在正常工作时，由整流电路将50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成12V和5V电压，供芯片及外围回路使用。
电压力锅通常接有底部温度传感器，用于探测热盘与内锅接触的温度（部分产品有两个温度传感器，一个探测热盘与内锅接触的温度，称为底部传感器；另一个控测上盖蒸汽温度，称为上盖传感器）。
液晶显示器高压板维修及其代换方法修液晶高压板故障令人头疼，特别是疑难故障或配不到相应的高压板时一个头两个大，但总不至于报废或退修吧，那多没面子，其实人是活的，任何高压板只要装得下，那么它就是＂万能＂的，不知道买来高压板的参数，看到高压板接口有这么多条线,头晕了吧!其实很简单,首先确定电源线正极和负极,有保险丝的一般来说是正极,负极多是接在电容的负极上.然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是24V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了.有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压板多是这样的,那怎么办呢?找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V再接5V,假如输入电压和控制电压多是3.3V的情况是,可以直接合并.多余的脚怎么办呀??让他空着好了,不用理它.高压板坏后最常见的有以下几种故障:1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN 松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。
维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。
7种三极管分压式偏置电路工作原理分析与理解分压式偏置电路是三极管另一种常见的偏置电路。
1.三极管典型分压式偏置电路图1-101所示是典型的分压式偏置电路。
电路中的VT1是NPN 型三极管，采用正极性直流电源+V供电。
由于R1和R2这一分压电路为VT1基极提供直流电压，所以将这一电路称为分压式偏置电路。
图1-101 典型分压式偏置电路电阻R1和R2构成直流工作电压+V的分压电路，分压电压加到VT1基极，建立VT1基极直流偏置电压。
电路中VT1发射极通过电阻R4接地，基极电压高于地端电压，所以基极电压高于发射极电压，发射结处于正向偏置状态。
流过R1的电流分成两路：一路流入基极作为三极管VT1的基极电流，其基极电流回路是：+V→R1→VT1基极→VT1发射极→R4→地端，另一路通过电阻R2流到地端。
分压式偏置电路中，R1称为上偏置电阻，R2称为下偏置电阻，虽然基极电流通过上偏置电阻R1构成回路，但是R1和R2分压后的电压决定了VT1基极电压的大小，在三极管发射极电阻确定的情况下，也就决定了基极电流的大小，所以R1和R2同时决定VT1基极电流的大小。
分析基极电流大小的关键点分析分压式偏置电路中三极管基极电流的大小时要掌握：R1和R2对直流工作电压+V分压后，电压加到三极管基极，该直流电压的大小决定了该管基极直流电流的大小，基极直流电压大则基极电流大，反之则小。
电路分析提示无论是NPN型还是PNP型三极管，无论是采用正电源还是负电源供电，一般情况下偏置电路用两个电阻构成，这一点对识别分压式偏置电路十分有利。
2.正极性电源供电PNP型三极管分压式偏置电路图1-102所示是采用正极性电源供电的PNP型三极管分压式偏置电路。
电路中的VT1是PNP型三极管，+V是正极性直流电源，R1和R2构成分压式偏置电路，R3是三极管VT1的发射极电阻，R4是三极管VT1的集电极负载电阻。
图1-102 正极性电源供电的PNP型三极管分压式偏置电路在采用正电源供电的PNP型三极管电路中，往往习惯于将三极管的发射极画在上面，如图1-102所示。
冠捷TFT1780PS液晶彩显黑屏故障检修文章出处：javie 发布时间：2011/12/01 | 2129 次阅读故障现象：黑屏，拔下与主机联接线，仔细看屏幕上隐约有一图形在移动，电源指示灯亮，由此判断是高压背光灯电路有故障。
拆开显视器，此机是二块电路板，一块数字板，一块模拟板（电源和背光灯驱动）。
拆下模拟板，用万用表在线检查各路元件，发现Q201、Q202两三极管正反向电阻无明显差别，Q201、Q202是U201（BA9741F）⑨脚的供电电路，由CPU通过CN102（与数字板联接的插座）①脚高电平控制Q201、Q202控制12V电源向U201集成电路供电，如果坏了U201就不能正常工作。
U201是双路脉宽调制集成电路，它控制背光灯的高压驱动电路。
Q201、Q202是贴片元件，上面的型号又看不清，不知是什么类型的三极管。
只有通电状态下检测，由于灯管连线太短，不能联接到电路板上来，为了安全，通电之前先拆下L201、L202断开背光灯高压电路部份电源。
联接上数字板，通电按电源开关，电源指示灯亮，测Q201 B极电压是5V（正常应为0.7V左右，关机测是0V），C极13V（正常应是1V左右），Q202 B极13V（正常应是1V左右），E极14V,C极0V（正常应是12V），测试结果说明Q201、Q202损坏。
Q201、Q202是贴片元件，一时购不到，只好用常用的C1815代Q201,用A1015代Q202.拔下电源线及数字板联接线，调好风枪温度，将Q201、Q202拆下，将代用的两三极管平贴电路板安装好，再次通电测试，Q202 C极是12V U201⑨脚供电正常。
装上L201、L202,装好液晶屏，插上电源开机无信号小方块出现在屏中。
装好外壳，联接上主机开机，一切恢复正常。
下面是印刷电路板图。
联想GJ15L2型液晶显示器高压逆变电路的工作原理文章出处：辉跃发布时间：2011/11/09 | 2620 次阅读原理分析该显示器的高压逆变电路是南IC1（BA9741F）控制芯片及Q4、Q6、Q7、Q8、Q9、Ql0及外同元件组成，它是一个两组共四灯并联式驱动电路，是由逆变开启/关闭控制电路；灯管亮度控制电路；高压发生电路；输出电路和保护电路组成，有关电路见图1所示。
冠捷TFT1780PS液晶彩显黑屏故障检修
文章出处：javie 发布时间：2011/12/01 | 2129 次阅读
故障现象：黑屏，拔下与主机联接线，仔细看屏幕上隐约有一图形在移动，电源指示灯亮，由此判断是高压背光灯电路有故障。
拆开显视器，此机是二块电路板，一块数字板，一块模拟板（电源和背光灯驱动）。
拆下模拟板，用万用表在线检查各路元件，发现Q201、Q202两三极管正反向电阻无明显差别，Q201、Q202是U201（BA9741F）⑨脚的供电电路，由CPU通过CN102（与数字板联接的插座）①脚高电平控制Q201、Q202控制12V电源向U201集成电路供电，如果坏了U201就不能正常工作。
U201是双路脉宽调制集成电路，它控制背光灯的高压驱动电路。
Q201、Q202是贴片元件，上面的型号又看不清，不知是什么类型的三极管。
只有通电状态下检测，由于灯管连线太短，不能联接到电路板上来，为了安全，通电之前先拆下L201、L202断开背光灯高压电路部份电源。
联接上数字板，通电按电源开关，电源指示灯亮，测Q201 B极电压是5V（正常应为0.7V左右，关机测是0V），C极13V（正常应是1V左右），Q202 B极13V（正常应是1V左右），E极14V,C 极0V（正常应是12V），测试结果说明Q201、Q202损坏。
Q201、Q202是贴片元件，一时购不到，只好用常用的C1815代Q201,用A1015代Q202.拔下电源线及数字板联接线，调好风枪温度，将Q201、Q202拆下，将代用的两三极管平贴电路板安装好，再次通电测试，Q202 C极是12V U201⑨脚供电正常。
装上L201、L202,装好液晶屏，插上电源开机无信号小方块出现在屏中。
装好外壳，联接上主机开机，一切恢复正常。
下面是印刷电路板图。
联想GJ15L2型液晶显示器高压逆变电路的工作原理
文章出处：辉跃发布时间：2011/11/09 | 2620 次阅读
原理分析
该显示器的高压逆变电路是南IC1（BA9741F）控制芯片及Q4、Q6、Q7、Q8、Q9、Ql0及外同元件组成，它是一个两组共四灯并联式驱动电路，是由逆变开启/关闭控制电路；灯管亮度控制电路；高压发生电路；输出电路和保护电路组成，有关电路见图1所示。
开启/关闭控制电路：在按下显示器电源开关时，插件CON1的①脚由主电源送来+12V电压，同时其③脚接收到主板控制电路送来的高电平启动信号，加到三极管Q1的基极，使Ql导通，Q2也随之导通。
+12V电压经过Q2的发射极、集电极送到ICl（BA9741F）的⑨脚。
IC1得到此电源电压开始工作，并从10.
⑦脚输出脉宽可控制的驱动脉冲。
由⑩脚输出的脉冲信号经Qll、Q3激励后，去控制场效应管Q4、+12V电压通过Q4、储能电感Ll,二极管D3给后级电路供电。
Q7、Q8及变压器PT1得电后自激振荡，产生高频电压，点亮背光灯A、B灯管。
⑦脚输出的脉冲信号，经Q12、Q5激励后，使Q6导通，+12V电压通过Q6、储能电感L2、二极管D4向后级供电，于是Q9、Ql0、升压变压器PT2得电自激振荡产生高频脉冲电压，点亮背光灯C、D灯管。
灯管亮度控制电路：由图中得知，是由接插件CON1的④脚、IC1的④、（13）脚及外围元件组成，当需要控制灯管亮度时，由主板送来的控制信号电压从CON1的④脚输入，经电阻R33、Rl、R2分别加至IC1④、（13）脚，用以改变IC1④、（13）脚的直流电压，从而调整PWM脉冲宽度，来改变后级高压形成电路的供电电压，以达到改变其幅度实现亮度调节的目的，调整图中VR501即可改变灯管亮度。
高压发生电路：灯管A、B高压发生电路由Q7、Q8、R23、R36、R35、R37、C12及升压变压器PT1组成。
灯管C、D高压发生电路由Q9、Ql0、R24、
R38、R26、R39及升压变压器PT2组成。
上述元器件组成变压器耦合自激振荡电路，PT1、PT2次级绕组感应的高频电压，经过电容C14、C19和C15、C20分别供给灯管A、B、C、D点亮灯管。
输出电路和保护电路：从升压变压器PT1、PT2输出的高压分别由插座CON2的①、②脚和CON4的①、②脚输送给灯管A、B、C、D,电流从插座CON3的①、②脚及Rll、R43和CON5的①、②脚及R12、R42分别与地之间形成回路，使A、B、C、D灯点亮。
为使背光灯的亮度稳定，在Rll、R43和R12、R42上产生的高频电压，分别经D7、R32、C16、C15、R5和D8、R31、C17、R15、R6等元件整流滤波后，作为反馈信号送到IC1的（14）脚和③脚，自动稳定]Cl相应放大器的工作状态。
此电路还设置有过压、过流保护电路。
过压保护电路：当由于某种原因造成高压发生电路电源电压超过设定值时，会损坏A、B、C、D灯管，这时Q4、Q6输出端外接稳压管D5或D6击穿导通，电源电压信号送入IC1的（11）脚和⑥脚，其IC1内部保护电路启动，PWM 脉冲无输出，高压发生电路停止工作。
过流保护是通过A、B和C、D灯管在Rll、R43及R12、R42上产生随工作电流变化的交流电压，电流越大，在上述电阻上端产生的电压越高，此电压经整流滤波后加至IC1的（14）脚和③脚。
背光灯电流超过设定值时，IC1内部定时电路工作，IC1（15）脚外接的电容C18开始充电，当C18上的电压达到0.6V时锁定式短路保护电路启动，停止输出PWM脉冲信号，在电流未达到保护值时，Rll、R43和R12、R42上端电压还用作误差放大器的取样，以调整IC1输出脉冲宽度，给背光灯提供较稳定的电流。
联想LXB-L15C彩显电源板及逆变板电路原理介绍与检修资料（二）
文章出处：wxalex 发布时间：2011/11/30 | 4289 次阅读
二、逆变板电路工作原理
Inverter即逆变器，又叫电压升压板。
图4为逆变板原理框图，是专为Panel的背光灯提供工作电源的。
Panel的背光灯采用冷阴极荧光灯管（CCF），工作电压很高，正常工作时的电压为600V~800V,启动电压高达1500V-l800V,工作电流5mA~9mA。
图4 逆变板原理框图
1.输入接口部分
电路参见图5, Inverter输入部分有3个信号，分别为：12V直流输人VIN、工作使能电压ON/OFF及Panel亮度调节信号。
其中，12V直流由电源提供；ON/OFF电压由主板上的GM2115提供，其值为0或3V,为OFF时（=0V），Inverter不工作，为ON时（=3V），Inverter处于正常工作状态；亮度调节电压由主板提供，其变化范围在0~5V之间，将不同的电压值反馈给PWM控制器反馈端，Inverter向负载提供的电流也将不同，DIM值越小，Inverter输出的电流就越小，亮度就越暗。
图5输入接口部分电路图
2.电压启动回路
由一只PNP和一只NPN管组成，它有两个工作阶段：第一阶段，当ENB电压为低电平（0V）时，Q20l管处于截止状态，Q202管也截止，此时，Q202管C极上的直流电压不能加到U201（BA9741）的②脚，U201不工作，①脚无输出脉冲，因此整个Inverter 不工作；第二阶段，ENB为高电平，此时，Q201管饱和导通，Q202管B极被拉低、因
Q202为PNP管，臣其C集上加有12V的直流电压，故Q202导通，12V电压加至IC②脚，启动IC 工作，U201就有脉冲输出去控制开关管工作，整个Inverter处于正常工作状态，输出高压去点亮Panel的背光灯灯管：
3.BA9741F控制器
内部框图见图6.BA9741F与TL1451是双通道输出PWM驱动调整，其工作电压范围为3.6V~35V.由直流供电VCC产生的2.5V基准电压用于向内部电路提供电源，并为误差放大器和过流保护比较器提供比较的基准电压。
经过衰减器产生的1V基准电压输人到误差放大器的同相输入端，作为误差放大器的比较电压。
图6 内部框图
（1）振荡器和PWM
振荡器的频率可以通过在②脚RT端与GND之间串接一只电阻来设定，其范围是
10kHz~800kHz,因此，该电阻的取值范围应在5.1kΩ~50KΩ之间，振荡器的输出电压是一个三角波。
当fosc=10kHz时，其最小值为1.79V,最大值1.32V.脉宽调制比较器将误差放大器的输出和死区控制（DTC）输入与三角波电压进行比较。
当=角波电压比这两个电压中较大的那个小时，就关闭晶体管的输出。
（2）过压保护
在（11）脚DTC端提供了一个限制输出转换占空比的方法。
在该脚与地之间接一只电阻，在DTC端就可以得到一个死区参考电压，将它与振荡器输出的三角波电压进行比较。
当该电压等于或大于1.79V时，输出的占空比为O%.当该电压等于或小于1.32V时，输出的最大占空比为100%.
（3）欠压保护
当输入电压过低时，欠压保护电路将关闭输出晶体管的输出；当输入电压低于3V时，将复位短路保护电路。
