液晶显示器高压板常见故障简要分析

1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。

轻松学会康佳液晶彩电高压板维修（第二章）是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信电源部分输出的12. 0V电源和主板控制系统送来的点灯控制、亮度调整电压经连接器XS701送到高压板电路，XS701的各脚功能电压：1脚为背光亮度调节端，调节范围为0～3. 3V; 2脚为高压板点灯控制端，高压板正常工作电压为2.0～5. 0V，高压板停止工作时为0～0. 8V; 3脚为12. 0V供电输入端；4脚为接地端。

PFC电路开机后输出的＋400V电压为全桥式升压输出电路供电。

二次开机后，在控制系统的控制下，高压板启动工作，振荡控制芯片OZ9926A输出两对四路激励脉冲，推动MOSFET（开关管）Q701～Q704和升压变压器T751～1754组成的全桥驱动电路工作于交替开关状态，产生交流高频电压，为4个背光灯管供电。

1．背光控制电路康佳KIP200I18-01电源＋高压二合一板高压板的振荡激励控制电路主要由U701（OZ9926A）内、外部电路构成，在主电路板的控制下启动工作，向全桥驱动电路输出HDR1、LDR1和HDR2、LDR2两对驱动脉冲信号，并具有过电压、过电流保护功能。

OZ9926A是凸凹公司推出的用于液晶产品背光控制检测电路，启动过程点灯电流具有很强的对称性，全桥或者双端顺向结构，支持多片芯片同步，支持极限电流控制，恒定的工作时钟频率，具有过电压、过电流和欠电压关断保护功能。

OZ9926A引脚功能和参考电压见表3-5。

2．背光灯开启电路电源板输出的＋12. 0V电压送入高压板电路，然后分为两路：一路直接送给以Q704～Q715为核心组成的脉冲放大激励电路；另一路经R704送给振荡激励控制电路U701（OZ9926A），经U701内部电路稳压后从21脚输出VDD-5. 5V基准电压，为内外振荡、保护电路供电。

遥控开机后，主板微处理器输出的ON/OFF高电平点灯控制电压从连接器XS701的2脚输入高压板电路，经R701、R703分压向U701的19脚ENA提供点灯控制电压，U701内部振荡电路开始启动，经内部处理后从23、4脚和2、5脚输出两组互为反相的HDR1、LDR1和HDR2、LDR2的PWM脉冲信号，送到全桥驱动输出电路Q701～Q704的栅极。

创维电视高压板如何维修创维电视高压板维修方法【详解】我们现在的娱乐有很多，其中手机和电视都是娱乐的方式之一。

对于一些老年人，更是以电视为主了。

如果电视坏了，就没有办法继续看电视。

电视无法正常工作的原因有很多，其中一个是高压板除了问题。

今天就以创维电视为例子，看看如果解决高压板损坏。

高压板的作用就是点亮灯管。

简略的说，高压板就是一块可控制的逆变电路。

推动灯管发光，以产生背景照亮灯。

但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。

而此时，所有发光的条件都满足了，背灯管就发光了。

而且给主板加信号的话，画面就出来了，大家要明白，多数的液晶显示器是由直流电压控制开关的(即开关只控制主板信号，不能关掉12V)，这时，如果关机会出现什么现象。

大家想想，主板至液晶屏控制信号是切断了，但高压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示(呵呵，这样不仅浪费电，而且很难看呀)，为此必须从主板中引出一路控制升压板上脉宽IC供电电压。

即控制电压——根据机型及厂家设计状况，由高低两种电压控制，一般均为3.3或5V控制，只有有了控制电压，才能保证升压板上的供电随着开关机器而通断。

另有一部份机子是控制IC振荡等。

1.通电灯亮但无显示此问题主要为升压板线路不产生高压导致，12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振2.三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板(即连在一起)的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题3.亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示!4.电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致!5.干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁(该现象少数，多数均为液晶屏问题)等，主要是高压线路的问题。

液晶高压板的常见故障及排除液晶显示器是一种高清晰度、低污染的显示器设备，基本上是由LCD液晶面板、背光模块及高压板组成，其中高压板负责将信号转换为驱动电压输出，使LCD液晶屏幕正常工作。

然而，在长期使用中，液晶高压板也会出现一些故障问题，下文将对这些故障原因及排除方法进行详细介绍。

常见故障1. 屏幕闪烁屏幕在使用过程中出现闪烁情况可能是由高压板输出电压不稳定引起的。

由于高压板通常直接用于LCD屏幕，因此使用过程中使用的电压较高。

若高压板输出电压波动较大，LCD液晶屏面板将会出现闪烁、噪音等情况。

闪烁情况也可能存在于高压板内部元器件出现故障的情况，例如，高压板内置的热敏电阻可能出现失效，造成过热。

2. 屏幕无显示屏幕在开机后无显示，或显示模糊，色彩失真等情况，通常是由高压板输出的信号不稳定引起的。

某些情况下，高压板内部元器件故障也可能导致LCD持续黑屏。

液晶高压板电路复杂，因此需要对高压板内部的电流泄漏、电阻值、开关电容器等元器件进行测试，以找出故障原因。

3. 屏幕卡死屏幕在使用过程中突然无响应，可能是由高压板输出电压过高或过低造成的。

该情况也可能与LCD液晶屏面板的线路接头松动或线路连接不良有关。

如果情况非常严重，那么液晶高压板还可能因电流过大而过热，发生短路等安全隐患。

排除方法1. 屏幕闪烁1.检查高压板输出电压是否稳定。

可使用万用表或示波器来检测高压板输出电压是否正确，进而判断是否需要维修高压板。

2.检查高压板内的热敏电阻是否过热，如果过热，建议立即更换。

2. 屏幕无显示1.检查线路接头是否牢固，线路是否连接良好。

2.如果情况非常严重，需要对高压板内部元器件进行更替。

3. 屏幕卡死1.检查高压板输出电压是否过高或过低，如果过高或过低，则需要进行调整。

2.检查LCD液晶屏面板的线路接头是否牢固，线路连接是否良好。

3.如果情况非常严重，需要更换高压板内部的电容器、电阻等元器件。

总之，要保证液晶显示器的正常使用，必须保证高压板的正常工作。

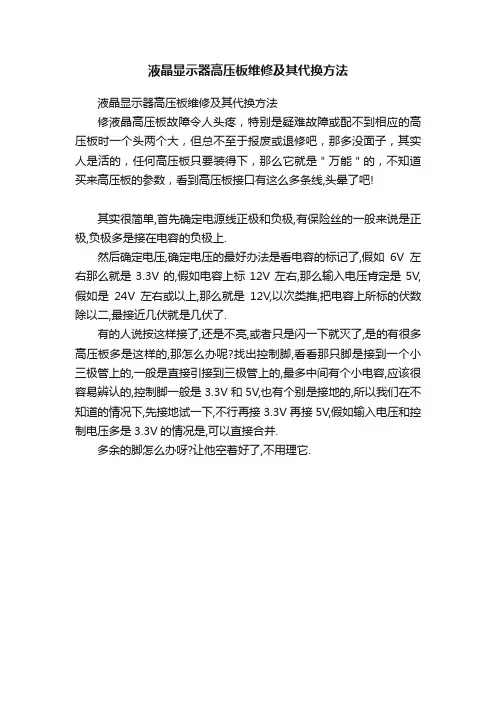

液晶显示器高压板维修及其代换方法
液晶显示器高压板维修及其代换方法
修液晶高压板故障令人头疼，特别是疑难故障或配不到相应的高压板时一个头两个大，但总不至于报废或退修吧，那多没面子，其实人是活的，任何高压板只要装得下，那么它就是＂万能＂的，不知道买来高压板的参数，看到高压板接口有这么多条线,头晕了吧!
其实很简单,首先确定电源线正极和负极,有保险丝的一般来说是正极,负极多是接在电容的负极上.
然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是24V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了.
有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压板多是这样的,那怎么办呢?找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V再接5V,假如输入电压和控制电压多是3.3V的情况是,可以直接合并.
多余的脚怎么办呀?让他空着好了,不用理它.。

液晶显示器高压板故障实例2009-12-31 16:14三星151S故障现象故障特点：暗屏，高压板无供电，按照线路跑到电源板发现一只中功率场效应管。

Q1没有导通（P沟道），强行短路D—S极，正常显示。

故障部位：Q1引脚处有一堆黄胶，可能是受潮，清除干净，故障排除。

TCL ML-56故障现象故障特点：有时开机暗屏；有时开机正常显示，使用一会儿突然暗屏，不关机偶尔又正常显示了；有时候开机亮一下马上暗屏。

故障部位：高压板上的环形降压电感L1虚焊。

通病。

DELL17寸(冠捷代工)故障现象故障特点：开机亮一下马上暗屏。

故障部位：高压板上的降压电感虚焊。

通病。

三星150S故障现象故障特点：开机亮一下马上暗屏，并且听到机内有“滋滋滋”叫声。

故障部位：两只升压变压器其中一只烧糊了，打火。

HP17寸 PE1229（冠捷代工）故障现象故障特点：客户反应机内冒烟，一下就黑了。

维修时看到的故障是屏幕亮度比较低，闪动，几秒钟以后暗屏。

故障部位：高压板的升压变压器旁边升压电容C214虚焊引起和它对应的两只升压管Q211和Q212击穿，软击穿。

通病。

KTC17寸 7003L故障现象故障特点：开机2秒左右暗屏。

故障部位：高压板上的圆柱体降压电感虚焊。

通病。

BENQ17寸故障现象故障特点：暗屏。

故障部位：高压板上升电容C826虚焊连同升压管Q808,Q809一起击穿，并且造成22V供电保险PF801一起烧断，通病。

HP15寸fl503(冠捷代工)故障现象故障特点：开机一段时间后暗屏。

故障部位：高压板上的环形降压电感L201虚焊。

（此高压板上有三只同样的电感都爱虚焊）。

通病。

恒生15寸，（北京创纪代工----杂牌）故障现象故障特点：暗屏。

故障部位：高压板有虚焊，但是不知道是哪里，用风枪全部吹一下就好了。

LG15寸 L1515S（LB500-RL）故障现象故障特点：开机亮一下马上暗屏。

故障分析和维修过程：此机高压板振荡芯片型号为BA9741F,它的15脚为过流保护。

液晶显示器高压逆变电路的原理与维修(二)液晶显示器高压逆变电路故障率高，元器件布局紧凑，许多电路采用的是双面PCB板，因此查找具体元件或走线都比较困难。

由于末级升压变压器很难购买到，因此对一些高压板单独设计的电路(如笔记本电脑)，都采用更换整板的方法进行维修，即所谓板级维修，维修成本视驱动CCFL数目不同约在30～100元之间。

在电源、高压一体化设计的机型中，多由于空间所限或查找接口不易，还是提倡采用更换单个故障元件的方法来维修。

本文就高压逆变电路损坏后的故障现象及维修方法作阐述，与读者交流。

二、高压逆变电路的常见故障现象1．显示器电源指示灯能够点亮，但黑屏这种故障在比较老的机型中表现为电源指示灯可以由黄色(或红色)转变为绿色，但黑屏；在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色。

出现以上差别主要是保护电路取样点以及电源指示灯的连接方式不同所致。

检修此种故障时先检查Light—ON电平是否变化、高压末级供电是否正常，然后用金属工具尖端碰触高压变压器输出端看是否有蓝色放电火花，如果有火花就检查代换CCFL、高压输出电容。

反之则检查高压形成电路。

2．开机瞬间显示器可以点亮，然后黑屏这种故障多出现在多灯管显示器中(15英寸以上)，某只灯管损坏、接触不良造成输出电流平衡保护电路启动。

如果系高压输出元件损坏(包括接触不良)需断电后查找，维修时一般需要代换CCFL判断。

3．屏幕图像发黄或发红，亮度降低这种故障多为CCFL老化所致，换为同规格新品可解决问题。

4．使用一段时间后黑屏，关机后再开可重新点亮这种故障主要是由于高压逆变电路末级或者供电级元件发热量大，长期工作造成虚焊所致，通过轻轻拍打机壳观察屏幕是否恢复点亮可以辅助判断。

找到故障点后补焊即可。

5．排除软件设置原因，屏幕闪烁这种故障主要是由背光灯管老化引起，极少数是因为高压电路不正常所致。

6．开机后屏幕亮度不够或随后黑屏，高压板部位有“吱吱”响声这种故障主要是由于高压变压器(俗称“高压包”)绕组存在匝间短路所致。

电视无法正常工作的原因有很多，其中一个是高压板出了问题,需要维修该工作,今天，看看如果解决:高压板的作用就是点亮灯管。

简略的说，高压板就是一块可控制的逆变电路。

推动灯管发光，以产生背景照亮灯。

但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。

而此时，所有发光的条件都满足了，背灯管就发光了。

而且给主板加信号的话，画面就出来了，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象。

大家想想，主板至液晶屏控制信号是切断了，但高压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压。

即控制电压——根据机型及厂家设计状况，由高低两种电压控制，一般均为3.3或5V控制，只有有了控制电压，才能保证升压板上的供电随着开关机器而通断。

另有一部份机子是控制IC振荡等。

1.通电灯亮但无显示此问题主要为升压板线路不产生高压导致，12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振2.三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题3.亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！4.电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！5.干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题。

高压板最常见故障维修:1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V 对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题。

4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题。

液晶高压板原理与维修液晶高压板（也称逆变器、升压板、背光板、背光灯驱动电路或背光灯电源。

）该电路的作用是将开关电源电路提供的DC12/24V低压直流电压转换为液晶面板所需要的AC1000V～1800V的高频交流电压，点亮液晶面板背光灯管CCFL（冷阴极荧光灯）或者无阴极EEFL 灯管。

在液晶彩电中，逆变电路一般独立做成一个条状电路板，一般的高压条的输入电压为8～24V，输出电流为8mA左右，输出频率为45～75kHz，输出工作电压为几百伏至上千伏，多数为1600V左右。

1）高压条的输入端大体上有4个信号：一、是电源，小屏幕一般为12V，大屏幕一般为+24V；有保险丝的一般来说是正极二、是接地端，三、是背光开启／关断控制端(ON／OFF)；控制脚一般是3.3V和5V，也有个别是接地的四、是亮度调整端(ADJ)。

2）高压条的输出口接CCFL背光灯管，每个输出口由两根线组成，一根为高电平，一根为低电平。

由于输出端口有高压，所以要注意在通电时不要用手去碰，以免触电，对身体造成伤害。

另外需要说明的是，高压条的输出接口有窄口和宽口之分。

通常，液晶彩电的液晶屏灯管有2个、4个、6个、8个或更多，这就需要高压条也应该适当配对，也就是说，这些灯管要分别由高压条的输出口进行驱动，小屏幕液晶彩电一般为10个以下，随着屏幕尺寸的增大，所采用的灯管数也会相应增加。

灯管的多少与屏的大小有关，一般来说：15英寸屏为2根灯管，19英寸屏为4根灯管，26英寸屏为12根灯管，32英寸屏为16根灯管，37~42英寸屏为20根灯管。

3）高压板工作原理高压板实际就是逆变电路，主要由驱动控制电路(振荡器、调制器)、直流变换电路、驱动电路(功率输出管及高压变压器)、保护检测电路、谐振电容、输出电流取样电路、CCFL背光灯等组成。

在实际的背光灯逆变电路中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称之为驱动控制IC。

工作原理:，该控制信号一般来自微控制器(MCU)部分。

1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V 未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题.以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。

液晶显示器高压板芯片和驱动板维修技法液晶显示器广泛应用于现代电子产品，其高压板芯片和驱动板是显示器正常运行的关键部件。

但是，由于长时间使用或意外损坏，高压板芯片和驱动板也会出现故障，需要及时进行维修。

本文将介绍液晶显示器高压板芯片和驱动板维修的技法，帮助用户更好地维护电子设备。

一、高压板芯片维修技法高压板芯片用于为液晶显示器提供高压信号，基本由驱动IC、MOS管和变压器等器件组成。

因此，维修高压板芯片需要了解其结构和特点，对损坏的器件进行检测和更换。

1.检测驱动IC驱动IC是高压板芯片的核心部分，如果出现故障，液晶显示器将无法正常工作。

在检测驱动IC时，需要使用万用表测量其引脚的电阻和电压值。

如果引脚存在短路或开路，需要更换驱动IC。

2.检测MOS管MOS管是高压板芯片中负责开关变压器的元器件，如果出现故障，将影响液晶显示器的亮度。

在检测MOS管时，可以使用电子万能表测量其电阻和电容值。

如果MOS管损坏，需要及时更换。

3.检测变压器变压器是高压板芯片中将低电压转换为高电压的关键部件，如果出现故障，将导致液晶显示器无法正常工作。

在检测变压器时，需要使用万用表测量其回路是否通畅，并检查有无短路或开路的情况。

如果发现异常，就需要对变压器进行更换。

二、驱动板维修技法驱动板是液晶显示器中负责控制像素点变化的关键部件，在使用过程中，需要注意电压和温度控制，避免出现过载或过热现象。

如果发现驱动板出现故障，可以采用以下维修技法。

1.检测驱动芯片驱动芯片是驱动板的核心部件，负责控制液晶显示器的图像显示。

在检查驱动芯片时，需要使用万用表测量其引脚的电阻和电压值，同时检测有无短路或开路的情况。

如果存在引脚损坏，需要及时更换。

2.检测线路板线路板是驱动板中负责电脑和液晶屏之间的信号传递的部件，如果发生短路或腐蚀，将影响图像的清晰度和稳定性。

在检测线路板时，需要使用万用表测量其引脚的电阻和电压值，检查线路板是否松动或错位。

高压板坏后最常见的有以下几种故障:1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题.以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。

液晶显示器高压板的维修一、液晶显示器的工作原理。

液晶显示器的工作原理：液晶是一种介于固体和液体之间的特殊物质，它是一种有机化合物，常态下呈液态，但是它的分子排列却和固体晶体一样非常规则，因此取名液晶，它的另一个特殊性质在于，如果给液晶施加一个电场，会改变它的分子排列，这时如果给它配合偏振光片，它就具有阴止光线通过的作用（在不施加电场时，光线可以顺利透过），如果再配合彩色滤光片，改变加给液晶电压大小，就能改变某一颜色透光量的多少，也可以形象地说改变液晶两端的电压就能改变它的透光度（但实际中这必须和偏光板配合）。

液晶显示器的组成及工作原理：从液晶显示器的结构来说，无论是笔记本屏还是桌面液晶显示器，采用的液晶显示器屏全是由不同部分组成的分层结构。

液晶显示器由两块板构成，厚约1mm，其间由包含有液晶材料的5um均匀间隔隔开。

因为液晶材料本身并不发光，所以在显示屏下边都设有作为光源的灯管，而在液晶显示器屏背面有一块背光板（或称匀光板）和反光膜，背光板是由荧光物质组成，可以发射光线，其作用主要是提供均匀的背光源。

背光板发出的光线在穿过第一层偏振过滤层之后进入包含成千上万液晶液滴的液晶层。

液晶层中的液滴都被包含在细小的单元格结构中，一个或多个单元格构成屏幕上的一个像素。

在玻璃板与液晶材料之间是透明的电极，电极分为行和列，在行与列的交叉点上，通过改变电压而改变液晶的旋光状态，液晶材料的作用类似于一个个小光阀。

在液晶材料周边是控制电路部分和驱动电路部分。

当液晶显示器中的电极产生电场时，液晶分子就会产生扭曲，从而将穿越其中的光线进行有规则的折射，然后经过第二层过滤层的过滤在屏幕上显示出来。

对于液晶显示器来说，亮度往往和背光板光源有光。

背板光源越亮，整个液晶显示器的亮度也会随之提高。

而在早期的液晶显示器中，因为只使用两个冷光源灯管，往往会造成亮度不均匀现象，同时明亮度也不尽人如意。

到后来使用四个冷光源灯管的推出，才有很大的的改善。

液晶显示器高压板电路典型故障的判断与调测-电气论文液晶显示器高压板电路典型故障的判断与调测刘佳（正德职业技术学院，江苏南京211006）【摘要】液晶显示器高压板电路主要由驱动控制电路（振荡器、调制器）、直流变换电路、Royer结构驱动电路、液晶显示器高压板电压和电流检测电路、CCFL等组成。

在实际的高压板中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制芯片。

高压电源板负责给LCD的灯管供电，它将直流低压电源变换为高频高压电源以点亮灯管，属于功率变换器件，易发热，所以比较容易坏。

本文主要介绍了液晶显示器内部的高压板电路的作用，分析了高压板电路典型故障的判断与调测的方法。

关键词液晶显示器；高压板电路；故障调测Judgment and Fault Detection of The Typical Fault of High-pressure Liquid Crystal Display BoardLIU Jia(Zhengde Polytechnic College, Nanjing Jiangsu 211006, China) 【Abstract】Liquid crystal displays high-voltage plate circuit is mainly composed of the drive control circuit (oscillator, modulator), DC converter circuit, Royer drive circuit, the structure of liquid crystal displays high-voltage plate voltage and current detection circuit, CCFL etc.. In the pressure plate，the oscillator, modulator, protection circuit are integrated together, formed a small integrated circuit，commonly knownas the PWM control chip. High voltage power supply board is responsible for supplying power to lamps LCD, It will transform the DC low voltage power supply for high frequency and high voltage power supply to light the lamp tube, It belongs to the power device, easy to heat, so it is easy to bad. This paper mainly introduces the internal high voltage circuit of liquid crystal display function, analyzes the judgment method of typical faults of high voltage and circuit board test.【Key words】Liquid crystal display; High voltage circuit; Fault testi1液晶显示器内部电路结构及高压板电路的作用近年来，液晶显示器作为显示器的主流产品已经完全取代了CRT显示器在PC 应用领域的霸主地位，成为各大品牌机以及兼容机首选的标配产品。
