1#塔机TC7013塔式起重机安装方案编制：审批：编制单位：（公章）日期：目录1 编制说明 (1)1.1 方案的适用范围 (1)1.2 方案中尺寸、高度、标高说明 (1)1.3 方案的意义和强制性 (1)2 工程概况 (1)2.1 施工现场、建筑、结构概况 (1)2.2 本工程使用塔机情况介绍 (2)3 编制依据 (3)3.1 主要法律、法规 (3)3.2 主要规范、规程 (3)3.3 塔机生产厂家资料 (3)3.4 施工项目部资料 (3)4 安装位置平面 (3)4.1 塔机安装位置平面图 (3)5 所选的塔式起重机型号及性能技术参数 (4)6 主要安装部件的重量和吊点位置 (4)6.1 主要设备统计表 (4)6.2 主要部件吊点位置 (5)7 施工人员配置 (5)7.1 组织机构及职责 (5)7.1.1 施工项目部组织机构 (5)7.2 施工人员职责分工 (5)7.3 作业人员的配置、资格 (6)8 吊索具和专用工具的配备 (7)8.1 作业工机具 (7)8.2 吊索具校核 (7)8.3 材料及设备 (8)8.4 安全工机具 (8)9.1 塔机基础的基本要求 (9)9.2 TC7013塔机基础参数 (9)10 电源的设置 (9)11 塔机安装辅助设备的型号、性能及布置位置 (10)11.1 施工中辅助起重设备型号及性能参数 (10)11.2 辅助起重设备的作业位置及作业时间、作业内容、吊次和衔接 (10)11.2.1 辅助起重设备的作业位置 (10)11.2.2 辅助起重设备的作业时间、作业内容、吊次和衔接 (10)12 塔机安装和安全质量要求 (11)12.1 塔机安装 (11)12.1.1 塔机安装工工艺流程 (11)12.1.2 塔机安装具体作业过程 (11)12.2 塔机调试 (15)12.3 塔机顶升 (15)12.3.1 顶升注意事项 (15)12.3.2 顶升过程 (15)12.4 塔机验收 (16)12.5 塔机安装安全要求 (16)12.5.1 塔机安装安全要求 (16)12.6 塔机安装质量要求 (18)12.6.1 质量目标 (18)12.6.2 质量保证措施及质量通病预防 (18)12.6.3 质量保证措施 (19)12.6.4 作业过程中控制点的设置 (20)13 重大危险源和安全技术措施 (20)14 应急预案 (23)14.1 机构与职责 (23)14.2 机施公司应急领导小组的组成 (24)14.4 应急通讯 (25)14.5 警戒与治安 (25)14.6 人群疏散与安置 (25)14.7 教育、训练 (25)14.8 应急响应 (25)14.9 应急电话 (26)14.10 最近救护医院及行车路线 (26)14.10.1 最近救护医院 (26)14.11 最近救护医院及行车路线 (26)14.11.1 最近救护医院 (26)15 附录 (26)15.1 附图 (26)15.1.1 塔机安装平面图及汽车吊站位图 (26)15.1.2 预埋节图 (26)15.1.3 基础图 (27)15.2 附表 (28)15.2.1 70t汽车吊起重性能参数 (28)1编制说明1.1方案的适用范围由中国建筑股份有限公司承建的通州区潞河医院门诊综合楼建设工程，在结构施工阶段，使用一台TC7013塔式起重机（以下简称塔机）用于建筑结构施工垂直运输。
塔机安装方案一、工程概况：项目名称：保利国际广场工程，地址：广州市琶洲，工程建筑面积：196466㎡，层数：35 、长度212.96m、宽度171.45、高度160.6m。
安装6台塔机。
本方案为4 号塔机（见图1的平面布置图）,型号为广西建工集团建筑机械制造有限责任公司生产的QTZ250(QTZ7030)。
该起重机安装在室内电梯井臂底预埋基础、电梯井长是2.8米、宽2.4米、首次高度约30 m，最终安装高度为184 m，起重臂长50 m，安装时起重臂指向西方。
二、QTZ250(QTZ7030)型塔机主要技术参数：1、基本高度：59m；附着最大高度；221m。
2、最大工作幅度：65m。
3、最大起重量：10t；尾部额定起重量：1t三、地脚螺栓预埋及混凝土配重制作：1、了解现场布置及地质情况，清理周围障碍物。
2、根据地质情况，由承建单位设计、制作塔机砼基础。
地基承压力及砼基础尺寸，必须满足塔机使用要求。
3、按塔机使用说明书提供图纸制作混凝土配重。
四、装前准备、环境条件要求、人员安排：1、现场准备好一台2500kN以上的汽车起重机。
塔机使用的动力电源。
2、环境条件要求，在安装时风力不大于六级（﹤13m/s），待基础砼达到安装要求强度后才能开始安装。
3、安装人员安排：指挥2人；起重及安装人员：4—6人；电工1人；塔机司机1人；在安装过程中必须注意安全，带好安全帽。
五、安装步骤：1、安装基础节架：把基础地脚螺栓螺母旋出，清理定位板上的混凝土等其他杂物，然后把基础节架安装在地脚螺栓上并将螺母拧紧，并涂上防锈油。
再吊起一个底架节放在基础架上，用销轴连接好。
用经纬仪或吊线法检查底节架的垂直度。
四个侧面的垂直度误差应不大于1/1000。
如果发现超过，应在基础节架下加垫板来调整斜度，直到符合要求。
再吊一个标准节放到底架节上，用销轴固定连接好。
2、安装顶升套架：先在地面组装好除工作平台以外的顶升套架的组件，然后吊起足够高，使其下面从标准顶端套入，慢慢放下，套入时应注意顶升套架的方位，应保证套架上的顶升油缸与塔身上的顶升支板位于同一侧，并检查、调整各滑块或滚轮与塔身主弦杆表面的间隙，应不大于8mm。
xx大桥北岸引桥预制梁场施工方案一、工程概况（一）xx大桥北岸引桥单位工程概况1、起止里程及平面线形xx大桥北岸引桥起点里程DK1178+537。
18～终点里程DK1180+302.48，全桥设计为双线有碴轨道，位于直线上，线间距为5m.2、跨径组合1—(32+48+32)m 双线连续箱梁+2—32m双线简支箱梁+2-24m双线简支箱梁+24—32m双线简支箱梁+4-32m双线道岔箱梁+5-32.7m双线异形连续箱梁+15-32m双线简支箱梁，全长1765.3m .3、地形地貌该桥处于xx一级阶地及漫滩区，地势平坦,多为河渠和水塘。
4、基础工程基础除1号、2号墩采用Φ1。
5m普通钻孔桩外，其余均采用Φ1。
25m普通钻孔桩，桩长在32.5m～44。
5m。
承台均为矩形承台，双层钢筋网,承台四周竖向设置Φ12Ⅱ级钢筋，间距20cm防裂钢筋网片。
5、下部结构0～3号墩为连续梁下无托盘圆端形实体墩，4～30号墩为双线无托盘圆端形空心墩,墩身外坡比为35：1，墩身内坡比为70：1，40～53号墩为双线有托盘矩形空心墩，0号墩及31~39号墩为连续梁下桥墩（待设计）,墩身高度范围在11。
5m～26m.6、支座形式简支梁下盆式橡胶支座采用GTPZ—Ⅰ—5000和GTPZ-Ⅰ-6000型，连续梁下盆式橡胶支座采用GTPZ—Ⅱ-6000和GTPZ-Ⅱ—15000型。
7、上部结构见后详述8、桥面附属通信、信号电缆槽设于桥面两侧，预留电力电缆槽设于桥面右侧，在49~54号墩桥面两侧设置声屏障。
9、主要工程数量表（二）时速350km/h有碴轨道32m双线铁路预制箱梁概况设计时速350Km/h，双线直曲线，正线线间距5.0m，截面类型为单箱单室等高度简支箱梁，梁端顶板、底板及腹板局部向内侧加厚，顶板厚度34。
1cm～65。
1cm,底板厚度30cm～70cm，腹板厚度48cm～108cm。
桥面宽度：挡渣墙内侧净宽9。
4m，桥上人行道栏杆内侧净宽13。

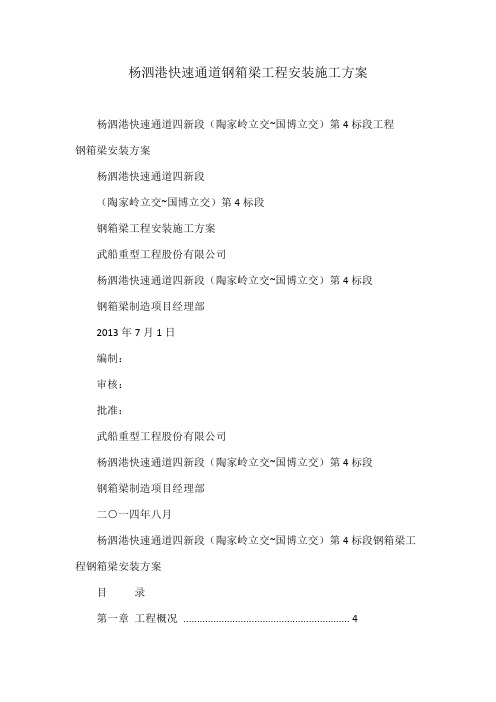

杨泗港快速通道钢箱梁工程安装施工方案杨泗港快速通道四新段（陶家岭立交~国博立交）第4标段工程钢箱梁安装方案杨泗港快速通道四新段（陶家岭立交~国博立交）第4标段钢箱梁工程安装施工方案武船重型工程股份有限公司杨泗港快速通道四新段（陶家岭立交~国博立交）第4标段钢箱梁制造项目经理部2013年7月1日编制：审核：批准：武船重型工程股份有限公司杨泗港快速通道四新段（陶家岭立交~国博立交）第4标段钢箱梁制造项目经理部二○一四年八月杨泗港快速通道四新段（陶家岭立交~国博立交）第4标段钢箱梁工程钢箱梁安装方案目录第一章工程概况 (4)1.1 工程概况 (4)1.2总体工程量 (4)1.3 工程重点、难点分析 (5)第二章编制目的及依据 (7)2.1编制目的 (7)2.2设计图纸及施工组织设计 (7)2.3现行国家法律、法规及标准、规范 (7)第三章总体施工部署 (9)3.1项目组织机构及人员组织 (9)3.2 钢箱梁吊装施工总体步骤流程 (10)3.3总体施工安排 (10)3.3.1 施工准备 (10)3.3.2 设备、及施工配置 (11)3.3.3 施工人员配置 (11)3.5钢箱梁节段运输 (12)3.5.1 运输前准备工作 (12)3.5.2 钢箱梁运输路线 (12)3.5.3运输汽车选型及投入 (13)3.5.4 运输中的产品保护 (14)第四章钢箱梁吊装方案 (16)4.1节段吊装准备 (16)4.1.1 支撑体系 (16)4.1.2 支撑体系验算 (18)4.1.3 地基处理 (21)4.1.4 钢丝绳的选择 (21)4.1.5 吊耳的选用 (23)4.1.6 卸扣的选用 (26)4.1.7 吊机选型 (27)4.2钢箱梁吊装施工流程 (33)4.2.1测量控制 (33)4.2.2 临时支墩制作与搭设 (35)4.2.3 钢箱梁节段吊装 (36)4.2.4 钢箱梁的焊接 (71)4.2.5 钢箱梁的卸载 (73)4.2.6 临时支架拆除 (74)4.3钢箱梁安装质量控制 (75)4.4钢箱梁安装期间交通疏导及施工围档 (76)4.5吊装前注意事项 (76)4.6安全措施 (77)4.6.1 电气防火装置 (77)2杨泗港快速通道四新段（陶家岭立交~国博立交）第4标段钢箱梁工程钢箱梁安装方案4.6.2 焊接防火 (77)4.6.3 易燃易爆物品存放管理 (77)4.6.4 现场明火作业管理 (78)4.7夜间安装措施 (78)4.7.1夜间安装管理措施 (78)4.7.2 夜间安装安全技术保证措施 (78)4.7.3 夜间施工噪音控制措施 (78)第五章质量保证 (79)5.1质量目标 (79)5.2质量管理组织机构及自检制度 (79)5.2.1 质量管理组织机构 (79)5.2.2 建立健全自检制度 (79)5.3保证质量管理措施 (79)5.4保证质量技术措施 (80)第六章安全专项方案 (81)6.1 安全管理目标 (81)6.2 安全管理体系 (81)6.3 安全管理组织机构 (81)6.4安全组织技术措施 (82)6.4.1 临时支架和吊耳及钢丝绳的选择 (82)6.4.2 针对其它临时设施 (82)6.4.3 安全管理设施投入 (87)6.5安全管理制度及办法 (88)6.5.1 安全管理制度及办法 (88)6.5.2 安全组织技术措施 (88)6.5.3 重要施工方案和特殊施工工序的安全过程控制..........................916.5.4 安全事故应急预案 (93)6.6安全事故调查及处理 (96)6.7交通警示 (98)6.8 吊车腿支点防护 (98)6.9临时支撑防护 (99)3杨泗港快速通道四新段（陶家岭立交~国博立交）第4标段钢箱梁工程钢箱梁安装方案第一章工程概况1.1 工程概况杨泗港快速通道四新段（陶家岭立交~国博立交）第4标段钢箱梁工程包括：国博立交主线桥L2联和L11联、国博大道高架桥L7联、连通港上下匝道SL2和XL1联。

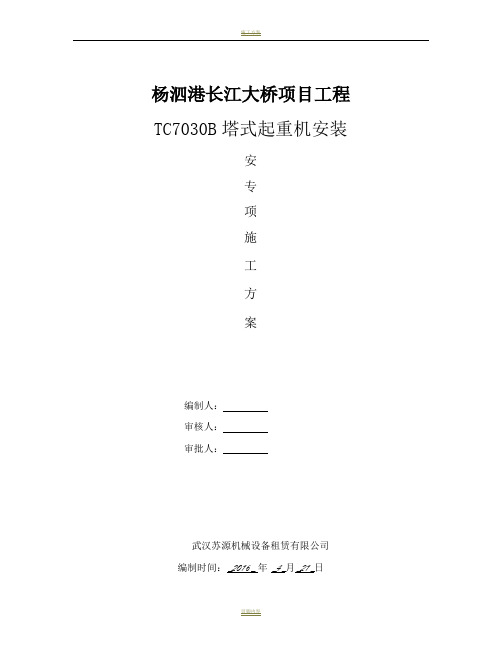

杨泗港长江大桥项目工程TC7030B塔式起重机安装安专项施工方案编制人：审核人：审批人：武汉苏源机械设备租赁有限公司编制时间：_2016_ 年 _4_月_21_日目录第一节、工程概况---------------------------------------------------------------------------------------------- 1第二节、编制依据---------------------------------------------------------------------------------------------- 1第三节、安装位置平面图和立面图---------------------------------------------------------------------- 2第四节所选用的塔式起重机型号及性能技术参数------------------------------------------------ 34.1 塔式起重机型号 --------------------------------------------------------------------------------------- 34.2 TC7030B主要性能技术参数表 ------------------------------------------------------------------- 34.3 TC7030B塔机70米臂长时起重特性----------------------------------------------------------- 4第五节、基础的设置 ------------------------------------------------------------------------------------------ 5第六节、组织机构及职责分工----------------------------------------------------------------------------- 6第七节、主要安装部件的重量和吊点位置 ----------------------------------------------------------- 8第八节、安装辅助设备的型号、性能及布置位置 ------------------------------------------------- 9第九节、安装工艺程序和安全质量要求------------------------------------------------------------- 109.1 设备、机具的准备----------------------------------------------------------------------------------- 109.2 施工前的准备 ------------------------------------------------------------------------------------------ 119.3 安装工序 ------------------------------------------------------------------------------------------------- 139.4塔机和电气安全保护装置调试------------------------------------------------------------------ 239.5 试运转空载荷和负载荷实验--------------------------------------------------------------------- 269.6 顶升加节 ------------------------------------------------------------------------------------------------- 279.7塔机的附着 ---------------------------------------------------------------------------------------------- 309.8塔机验收-------------------------------------------------------------------------------------------------- 309.9质量控制-------------------------------------------------------------------------------------------------- 30第十节、健康、环境、安全管理 ----------------------------------------------------------------------- 3210.1 健康------------------------------------------------------------------------------------------------------- 3210.2 环境------------------------------------------------------------------------------------------------------- 3210.3 安全------------------------------------------------------------------------------------------------------- 33第十一节、重大危险源和安全技术措施------------------------------------------------------------- 3511.1 安装------------------------------------------------------------------------------------------------------- 3511．2 顶升---------------------------------------------------------------------------------------------------- 36第十二节塔机拆卸------------------------------------------------------------------------------------------- 3713.1拆塔前注意事项 ------------------------------------------------------------------------------------- 3713.2拆塔的具体程序 ------------------------------------------------------------------------------------- 3813.3拆塔 ------------------------------------------------------------------------------------------------------- 38塔式起重机安装专项施工方案第一节、工程概况杨泗港长江大桥是武汉市长江上的第十座长江大桥，位于白沙洲长江大桥下游约2.8千米，鹦鹉洲长江大桥上游约3.2千米。
长江大桥挂篮吊装施工方案施工组织设计一、背景介绍长江大桥是一座重要的桥梁工程，为确保其安全施工，本文将提出挂篮吊装的施工方案和相关的施工组织设计。
二、挂篮吊装施工方案1. 挂篮选型根据长江大桥的结构特点和重量要求，选择承重能力适当的挂篮，确保能够安全承载桥体的吊装过程。
2. 吊装工艺（1）吊装前准备：清理吊装现场，确保场地平整、无障碍物，并进行相关的安全标识。
（2）吊装计算：根据桥体的重量、重心位置和吊装点的分布，进行吊装计算，确定合理的吊装方案。
（3）起吊和卸载点的设置：根据桥体的结构特点，确定适当的起吊点和卸载点，保证吊装过程的平衡和稳定。
（4）吊装方法：采用吊车进行挂篮吊装，调整吊车的位置和角度，确保挂篮和桥体的吊装点对应准确。
（5）监控和调整：吊装过程中，监控挂篮和桥体的相对位置，并根据实际情况及时调整吊装方式，确保安全进行。
3. 安全措施（1）挂篮装载：挂篮的装载必须符合相关的安全规范和操作标准，确保挂篮本身的安全性能。
（2）人员安全：施工现场必须设置专人负责安全管理，确保人员根据规定佩戴安全防护装备，并遵守施工操作规程。
（3）通风和通信：挂篮内部必须保持良好的通风状况，并建立有效的通信系统，保证施工过程中的及时沟通和应对突发情况。
（4）安全检查：施工前、施工中和施工后进行安全检查，及时发现和排除潜在的安全隐患，确保施工过程的安全性。
三、施工组织设计1. 人员组织（1）施工负责人：负责整体的施工组织和安全管理，监督施工过程中的质量控制。
（2）吊装人员：负责挂篮吊装的操作和监控，具备相关的吊装经验和技能。
（3）安全员：负责现场安全管理，监督施工过程中的安全措施执行情况。
2. 施工时间安排根据实际情况和施工工艺要求，合理安排挂篮吊装的施工时间，以保证施工进度和质量的要求。
3. 施工设备和材料准备（1）挂篮：选择适合的挂篮并进行检查和保养，确保其安全使用。
（2）吊车：确保吊车的正常工作状态和相关的安全技术要求。
武汉市杨泗港快速通道跨线斜拉桥总体设计周继;王新国;严定国;李元俊【期刊名称】《桥梁建设》【年(卷),期】2018(048)006【摘要】武汉市杨泗港快速通道跨线斜拉桥为(40+88+252+88+40)m半飘浮体系双独柱塔转体钢箱梁斜拉桥.该桥主梁采用流线型扁平整幅钢箱梁,梁长507 m、高3.3m,桥面宽44 m.桥塔为独柱型钢筋混凝土结构,塔高95.6m,塔柱采用矩形空心截面.下塔柱两侧设置牛腿式横梁,桥塔横梁高3～5.9 m,为预应力钢筋混凝土结构.全桥共设72根(36对)斜拉索,斜拉索为中央双索面,采用标准强度1 670 MPa 的高强度平行钢丝拉索.索塔锚固采用齿块锚固方案,索梁锚固采用钢锚箱方案.桥塔下设双层矩形承台,承台下布置16根直径2.0m的嵌岩柱桩.该桥采用平转施工法跨越既有铁路,采用以球铰中心支撑为主、环道支撑为辅的转动体系,转体吨位达1.75万吨.桥面采用SS级和SX级双防撞墙防护体系.【总页数】6页(P87-92)【作者】周继;王新国;严定国;李元俊【作者单位】中铁第四勘察设计院集团有限公司,湖北武汉430063;中铁建大桥设计研究院,湖北武汉430063;中铁第四勘察设计院集团有限公司,湖北武汉430063;中铁建大桥设计研究院,湖北武汉430063;中铁第四勘察设计院集团有限公司,湖北武汉430063;中铁建大桥设计研究院,湖北武汉430063;中铁第四勘察设计院集团有限公司,湖北武汉430063;中铁建大桥设计研究院,湖北武汉430063【正文语种】中文【中图分类】U448.27;U442.5【相关文献】1.武汉市杨泗港快速通道四新段工程总体设计 [J], 陈东波;何松涛;平克磊2.杨泗港快速通道南湖大道段路堤帮宽的设计分析 [J], 黎明;蔡晓萌;陈祺3.武汉市杨泗港快速通道转体斜拉桥设计 [J], 王新国;周继;严定国;李元俊4.杨泗港快速通道武昌青菱段芦湾湖立交的选型研究 [J], 蔡晓萌; 黎明; 陈祺5.杨泗港快速通道青菱段跨铁路斜拉桥施工控制 [J], 拓守俭;文杰因版权原因，仅展示原文概要，查看原文内容请购买。
目录1编制范围及依据 (1)1.1编制范围 (1)1.2编制依据 (1)2工程概况 (1)2.1概述 (1)2.1.1锚碇概况 (2)2.1.2底板概况 (3)2.1.3填芯概况 (3)2.2主要工程数量 (3)3施工方案 (3)3.1总体施工方案 (3)3.1.1概述 (3)3.1.2总体工艺流程 (5)3.2施工组织 (6)3.2.1人员组织 (6)3.2.2施工机械 (7)3.2.3施工工期 (7)3.2.4材料物资 (8)4施工步骤及要求 (9)4.1底板施工 (9)4.1.1底层土方开挖 (13)4.1.2坑底清理及垫层浇筑 (13)4.1.3底板钢筋安装 (14)4.1.4预埋件的安装 (19)4.1.5冷却水管安装 (19)4.1.6测温元件的安装 (19)4.1.7模板安装 (20)4.1.8混凝土浇筑 (20)4.2填芯施工 (25)4.2.1底板顶面及内衬侧面凿毛 (25)4.2.2钢筋安装 (25)4.2.3预埋件的安装 (26)4.2.4冷却水管安装 (26)4.2.5测温元件的安装 (26)4.2.6模板安装 (26)4.2.7混凝土浇筑 (26)5质量管理措施 (28)5.1砼施工措施 (28)5.1.1夏季、雨季施工 (28)5.1.2冬季施工 (29)5.2质量保证措施 (31)6安全保证措施 (32)7文明施工及环境保护措施 (34)7.1文明施工 (34)7.2环境保护、水土保持保证体系及保证措施 (35)8附图 (36)1编制范围及依据1.1编制范围本方案的适用施工范围为武汉杨泗港长江大桥武昌侧锚碇底板、填芯施工。
1.2编制依据（1）《公路桥涵施工技术规范》（JTG/T F50-2011）（2）《公路桥涵地基与基础设计规范》（JTG D63-2007）（2）《城市桥梁施工与质量验收规范》（CJJ 2-2008）（3）《公路工程技术标准》（JTG B01-2014）（4）《公路工程质量检验评定标准》（JTG F80/1-2012）（5）《钢筋焊接及验收规程》（JGJ18-2012）（6）《钢筋机械连接通用技术规程》（JGJ107-2010）（7）《钢筋机械连接用套筒》（JG/T163-2013）（8）《建筑基坑支护技术规程》（JGJ 120-2012）（9）《建筑基坑工程检测技术规范》（GB50497-2009）（10）《公路工程质量检测评定标准》（JTG F80/1-2012）（11）《混凝土结构工程施工质量验收规范》（MBEC1006- 2007）（12）《大体积混凝土施工规范》（GB50496-2009）（13）《混凝土泵送施工技术规程》（JGJ/T 10-2011）（14）《杨泗港长江大桥工程施工图第三卷桥梁工程第一册主桥第一分册（二）武昌侧锚碇及基础》（15）总体施工组织设计2工程概况2.1概述杨泗港长江大桥位于鹦鹉洲大桥上游3.2公里、白沙洲大桥下游2.8公里处，从汉阳国博立交，沿汉新大道跨鹦鹉大道和滨江大道，在武昌侧跨八铺街堤、武金堤至八坦立交，全长约4.134公里，主桥采用主跨1700m加劲钢桁梁双层悬索桥，悬吊跨度为465m+1700m +465m。
