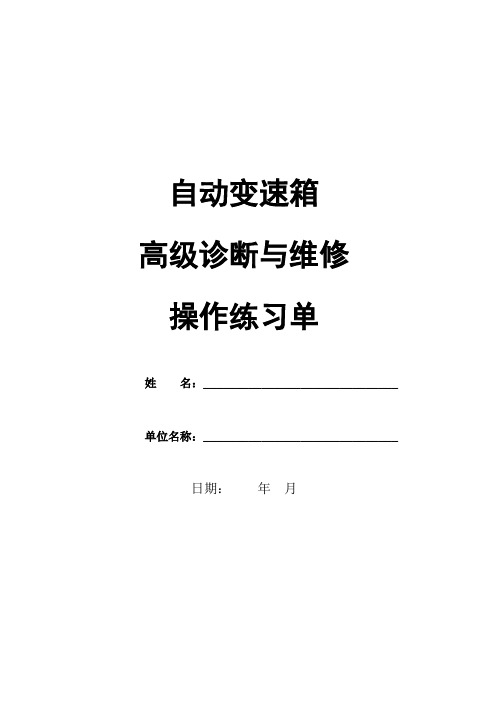

自动变速箱高级诊断与维修操作练习单姓名：______________________________单位名称：______________________________日期：年月目录实操一.变速箱部件识别 (2)实操二.GF6液压元件识别 (5)实操三.变速箱电气元件检测 (8)实操四.电子控制策略 (12)实操五.变速箱油压测试 (17)实操六.失速实验 (20)实操七.变速箱故障分析 (22)实操一.变速箱部件识别操作对象：GF6变速箱操作目标：●能够识别部件位置及其作用操作时间：60分钟实操所需材料与工具：●变速箱总成1个，常用手动工具1套注意事项：●拆解之前先清洁工作台及变速箱外表、按照一定的顺序进行拆装、拆装过程中不允许戴手套实验步骤：一、液力变矩器1.将下图中填入液力变矩器各个部件的名称。
2.以上哪个部件始终与发动机飞轮同步旋转？3.以上哪个部件始终与输入轴通过花键连接？4.以上哪个部件始终始终通过变速箱壳体固定？5.当车辆起步加速初期单向离合器的状态是，汽车高速稳定行驶时状态是。
二、GF6行星齿轮与离合器、制动器1.将下图中填入GF6变速箱行星齿轮、离合器、制动器的名称。
并将离合器、制动器的作用对象与对应行星齿轮连线。
输入轴2.哪些起离合作用？哪种结构形式？3.哪些起制动作用？哪种结构形式？4.行星齿轮中哪个部件属于输出部件？哪个部件始终作为输入？5.哪些离合器采用平衡腔设计？6.哪些离合器采用节流孔进气排空气?7.哪些离合器活塞回位弹簧属于组合螺旋弹簧式？8.哪些离合器活塞回位弹簧属于蝶形弹簧式？9.将行星齿轮组按照顺序在工作台上进行组装。
分别模拟各个档位的运动情况。
10.分别测量离合器C1-2-3-4、制动器C3-5-R离合器片间隙分别是、mm。
讨论：1.如果前排太阳轮的轮毂与太阳轮出现脱离的现象，可能导致怎样的故障？2.如果中排太阳轮异常，比如其与输入轴连接的花键出现磨损，可能导致怎样的故障？3.如果后排太阳轮异常，比如后排太阳轮的轮毂与太阳轮出现脱离现象，可能的导致怎样的故障？学员心得：实操二.GF6液压元件识别操作对象：GF6变速箱操作目标：●能够识别GF6变速箱液压阀体各阀芯的名称及位置●能够识别GF6变速箱油道的名称及作用操作时间：80分钟实操所需材料与工具：●变速箱总成1个、常用手动工具1套实验步骤：一、液压阀1.拆卸液压阀体，借助维修手册，在实物上找到具体的位置。

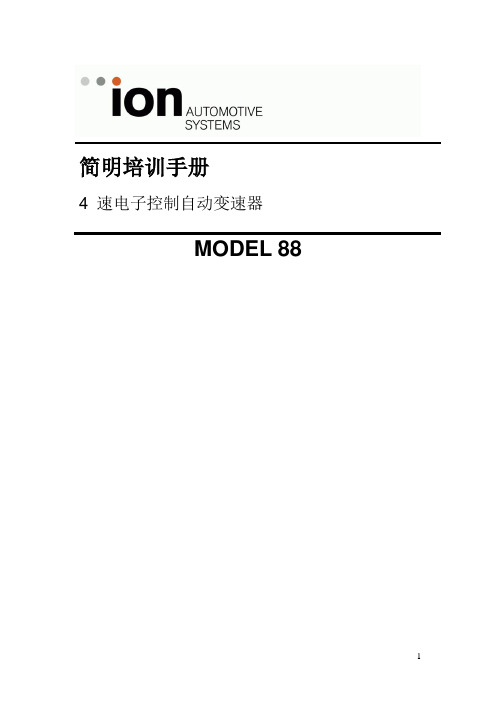

简明培训手册4 速电子控制自动变速器MODEL 881．简介ION 汽车系统集团M88 4速自动变速器式配有带锁止的液力变矩器以及电子控制系统。
在保持稳定前进状态下，液力变矩器在发动机低速运转时可以自动锁止，从而减少不必要的滑动。
它能有效地节约燃料及降低噪音，使顾客受益非浅。
此款变速器的主要优点在于变速器控制单元（TCU）的应用。
此控制单元是基于微处理机系统之上的控制系统。
TCU通过节气门开度、节气门开启频率、发动机转速、车速、变速器油温、档位、模式选择等信号以及强制降档应用来控制换档感觉和实现汽车的档位变化。
TCU驱动一个单独的比例倍数电磁阀来控制3个调节阀，控制换挡感觉。
变速器油温不同作为来控制电磁阀的输出压力，从而在正常操作范围内保持一致的换挡感觉。
换挡的规划是非常灵活的，依据车型不同，不同的换挡规划存储在同一个TCU中。
一般来说：“经济模式”可以有最大限度燃料的经济性和车辆驾驶性。
“动力模式”可以最大限度的发挥汽车的动力性能。
“冬天模式”则可以使汽车从2挡起步。
图1.1，详细描述了变速器的电子控制系统。
图1.1 电子自动变速器控制系统图1.2 M88 4速自动变速器外观图（应用于2轮驱动）2．操作界面四速自动变速器有三种操作界面,如以下所示：●档位选择●驱动模式选择●指示灯以下分别进行描述。
2．1 档位选择变速器使用传统的档位选择杆件，如所示，档位杆可以根据需求在档位滑道中移动，有关档位与其功能之间的关系如表2.1所示。
图2.1 档位选择界面表2.1 挡位选择及其功能2.2 驱动模式选择驱动模式的选择包括一个模式选择开关和指示灯。
驱动模式选择开关位于中心控制台。
见图2.1。
根据汽车类型的不同，可以提供不同的模式选择，典型的情况下，可以有“正常”、“动力”、“冬天”三种模式选择。
当选择“正常”模式时，有燃油的最大经济性，此时指示灯不亮。
当选择“动力”模式时，车辆将有最大动力性能，并且“动力”模式指示灯点亮。

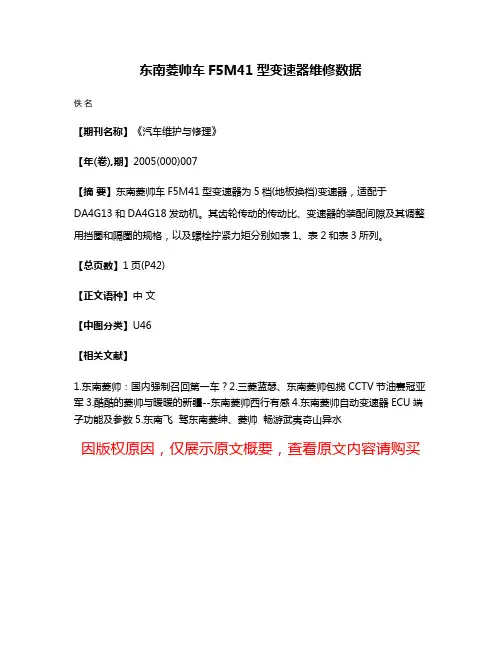

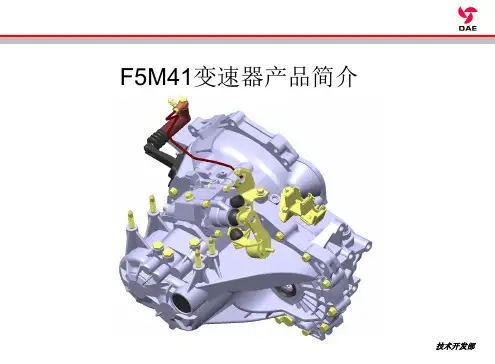

东南菱帅车F5M41型变速器维修数据
佚名
【期刊名称】《汽车维护与修理》
【年(卷),期】2005(000)007
【摘要】东南菱帅车F5M41型变速器为5档(地板换档)变速器，适配于
DA4G13和DA4G18发动机。
其齿轮传动的传动比、变速器的装配间隙及其调整用挡圈和隔圈的规格，以及螺栓拧紧力矩分别如表1、表2和表3所列。
【总页数】1页(P42)
【正文语种】中文
【中图分类】U46
【相关文献】
1.东南菱帅：国内强制召回第一车？
2.三菱蓝瑟、东南菱帅包揽CCTV节油赛冠亚军
3.酷酷的菱帅与暖暖的新疆--东南菱帅西行有感
4.东南菱帅自动变速器ECU端子功能及参数
5.东南飞驾东南菱绅、菱帅畅游武夷奇山异水
因版权原因，仅展示原文概要，查看原文内容请购买。
汽车自动变速器多媒体教学课件一、引言随着科技的进步，汽车行业也在不断发展和创新。
自动变速器作为汽车的重要组成部分，其工作原理和维修方法对于汽车维修人员来说至关重要。
为了提高汽车维修人员的技能和知识水平，我们开发了一套汽车自动变速器多媒体教学课件，通过图文并茂、生动形象的方式，让学习者更好地理解和掌握自动变速器的相关知识和技能。
二、课件内容1.自动变速器概述自动变速器是一种能够自动根据车速和发动机负荷选择合适挡位的变速器。
它主要由液力变矩器、行星齿轮组、液压控制系统等组成。
通过自动变速器，驾驶员可以更加轻松地驾驶汽车，提高驾驶舒适性和安全性。
2.自动变速器的工作原理自动变速器的工作原理涉及到液力变矩器、行星齿轮组和液压控制系统等多个部分。
液力变矩器负责连接发动机和变速器，通过液体的流动传递动力。
行星齿轮组则是变速器的核心部分，通过不同的齿轮组合实现不同的挡位。
液压控制系统则负责控制行星齿轮组的切换和挡位的升降。
3.自动变速器的维修方法自动变速器的维修方法包括故障诊断、零件更换和调整等。
故障诊断是通过对自动变速器的各项参数进行检测和分析，确定故障原因和位置。
零件更换则是根据故障诊断结果，更换损坏或磨损的零件。
调整则是通过调整液压控制系统的工作参数，使自动变速器恢复正常工作。
4.实践操作除了理论知识，实践操作也是非常重要的。
学习者可以通过模拟器或者实车操作，熟悉自动变速器的维修流程和技巧。
实践操作不仅可以巩固理论知识，还可以提高学习者的问题解决能力和动手能力。
三、课件特点1.图文并茂课件采用了大量的图片和图表，生动形象地展示了自动变速器的结构和原理。
通过图文并茂的方式，学习者可以更加直观地理解和掌握相关知识。
2.生动形象课件采用了动画和视频等多媒体元素，将抽象的理论知识转化为具体的形象展示。
通过生动形象的方式，学习者可以更加深入地理解和记忆相关内容。
3.互动性强课件提供了多种互动环节，如选择题、填空题和模拟操作等。
