压铸模具设计与制造技术

压铸件工艺流程压铸是一种常见的金属件制造工艺，它通过在高压下将熔化的金属注入模具中，然后冷却凝固成型，最终得到所需的零件。

压铸件广泛应用于汽车、航空航天、电子、机械等行业，因其成型精度高、表面光洁度好、制造效率高而备受青睐。

下面将详细介绍压铸件的工艺流程。

1. 模具设计和制造首先，根据产品的设计要求，制定模具的设计方案。

设计师需要考虑产品的形状、尺寸、结构等因素，然后绘制出模具的图纸。

接着，利用CAD/CAM软件进行模具的三维建模和工艺分析，确定模具的结构和加工工艺。

最后，根据设计图纸，制造模具，通常采用数控加工中心进行精密加工，确保模具的精度和表面质量。

2. 材料准备在进行压铸之前，需要准备好所需的金属材料。

通常使用的金属包括铝合金、锌合金、镁合金等。

这些金属需要按照一定的配方比例进行熔炼，然后通过除渣、过滤等工艺处理，确保金属液的纯净度和稳定性。

3. 熔炼和保温将准备好的金属材料加入熔炉中进行熔炼，直至达到所需的温度和流动性。

然后将熔融金属倒入保温炉中进行保温，以保持金属液的温度和流动性，为后续的压铸工艺做准备。

4. 压铸成型在保温炉中保持金属液的温度和流动性后，将金属液注入压铸机的射出室。

通过高压注射系统，将金属液压入模具腔内，填充整个模腔。

在一定的压力和温度下，金属液在模具中凝固成型，形成所需的压铸件。

5. 冷却和固化在金属液填充模腔后，需要等待一定时间，让压铸件在模具中冷却和固化。

冷却时间的长短取决于金属的种类和厚度等因素。

在固化完成后，打开模具，取出成型的压铸件。

6. 修磨和处理取出的压铸件通常会存在一些毛刺、气孔等缺陷，需要进行修磨和处理。

通过去毛刺、抛光、喷砂等工艺，使压铸件的表面光洁度达到要求。

同时，还可以进行热处理、表面处理等工艺，提高压铸件的性能和表面质量。

7. 检验和包装最后，对成型的压铸件进行检验，包括尺寸、外观、化学成分等方面的检测。

合格后，对压铸件进行包装，通常采用防震防潮的包装方式，以确保产品的质量和运输安全。

压铸模具开发流程
1. 设计与概念阶段
- 与客户就产品要求进行沟通和确认
- 定义产品的功能和性能参数
- 进行产品的外观设计和结构设计
2. 模具设计阶段
- 根据产品设计进行模具结构设计
- 选择合适的模具钢材料
- 设计浇口、冷却系统、顶出系统等模具功能部件 - 进行模流分析和应力分析,优化模具设计
3. 模具制造阶段
- 加工模具零件
- 装配和调试模具
- 进行模具试模和优化改进
- 对模具进行热处理和机加工
4. 模具试生产阶段
- 安装模具在压铸机上
- 调试压铸工艺参数
- 生产小批量试制品
- 对产品进行检测和评估,并对模具进行修改完善
5. 量产阶段
- 正式投产
- 持续监控产品质量和模具状态
- 定期对模具进行维护保养
- 根据需求对模具进行改造或更新
在整个压铸模具开发过程中,需要密切关注客户需求,严格执行质量控制,确保模具的精度和性能,以满足产品的功能和质量要求。

同时,也要注重成本控制和工艺优化,提高模具的使用寿命和生产效率。

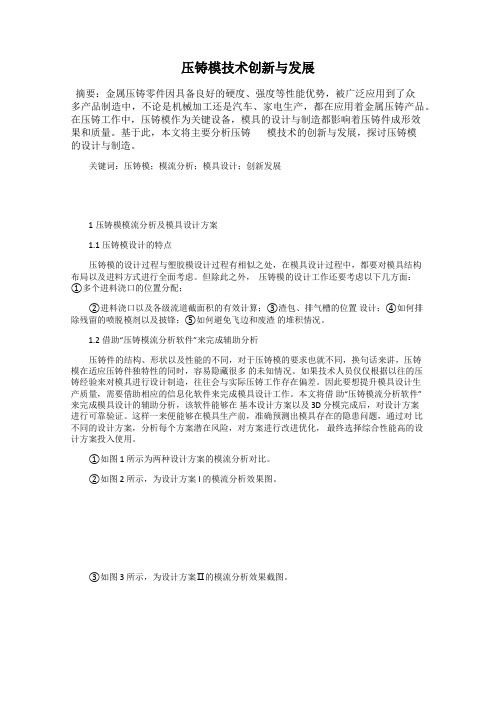

压铸模技术创新与发展摘要：金属压铸零件因具备良好的硬度、强度等性能优势，被广泛应用到了众多产品制造中，不论是机械加工还是汽车、家电生产，都在应用着金属压铸产品。

在压铸工作中，压铸模作为关键设备，模具的设计与制造都影响着压铸件成形效果和质量。

基于此，本文将主要分析压铸模技术的创新与发展，探讨压铸模的设计与制造。

关键词：压铸模；模流分析；模具设计；创新发展1压铸模模流分析及模具设计方案1.1压铸模设计的特点压铸模的设计过程与塑胶模设计过程有相似之处，在模具设计过程中，都要对模具结构布局以及进料方式进行全面考虑。

但除此之外，压铸模的设计工作还要考虑以下几方面：①多个进料浇口的位置分配；②进料浇口以及各级流道截面积的有效计算；③渣包、排气槽的位置设计；④如何排除残留的喷脱模剂以及披锋；⑤如何避免飞边和废渣的堆积情况。

1.2借助“压铸模流分析软件”来完成辅助分析压铸件的结构、形状以及性能的不同，对于压铸模的要求也就不同，换句话来讲，压铸模在适应压铸件独特性的同时，容易隐藏很多的未知情况。

如果技术人员仅仅根据以往的压铸经验来对模具进行设计制造，往往会与实际压铸工作存在偏差。

因此要想提升模具设计生产质量，需要借助相应的信息化软件来完成模具设计工作。

本文将借助“压铸模流分析软件”来完成模具设计的辅助分析，该软件能够在基本设计方案以及 3D 分模完成后，对设计方案进行可靠验证。

这样一来便能够在模具生产前，准确预测出模具存在的隐患问题，通过对比不同的设计方案，分析每个方案潜在风险，对方案进行改进优化，最终选择综合性能高的设计方案投入使用。

①如图 1 所示为两种设计方案的模流分析对比。

②如图 2 所示，为设计方案I 的模流分析效果图。

③如图 3 所示，为设计方案Ⅱ的模流分析效果截图。

④两种设计方案的模流分析对比结论首先，在模拟参数相同的前提下，方案 I 通过对 4 个进料浇口进行有效设计，能够保证进料填充过程中的料流平稳，填充顺序以及排气顺序合理，避免了卷气情况，对于压铸件的成形有积极作用。

学习单元1-5 压铸模具制造基础习题及答案一、填空题1.工艺规程是指规定产品和零件和的工艺文件。

2.在制定零件的机械加工工艺规程时，必须保证、、三个方面的基本要求。

3.制定工艺规程的最基本原始资料是。

4.划分工序的依据是、是否变动、是否连续完成。

5.安装是工件在机床上正确地和。

6.绞孔适用于的孔的精加工，而镗孔适用的孔的加工。

7.绞孔、拉孔适用于的孔的精加工，淬硬的孔只能用机型加工。

8.模具制造中，通常按照零件结构和工艺过程的相似性，将各种零件大致分为、、、以及腔类零件等。

9.模具零件常用的毛坯主要有、、、、及板料等。

10.在上所使用的基准为设计基准。

11.在工艺过程中采用的基准为工艺基准，可分为、、和。

12.基准重合即选为定位基准。

13.机械加工的最初工序只能用工件毛坯上未经加工的表面做定位处理，这种定位基准称为。

用已加工过的表面做定位基准则称为。

14.模具加工工艺过程一般可分为以下几个阶段：1）粗加工阶段，2）加工阶段，3）加工阶段，4) 加工阶段。

15.为提高零件硬度和耐磨性的热处理工序，如淬火、渗碳等，一般安排在之后，加工或光整加工之前。

16.粗加工的主要任务。

使毛坯的形状和尺寸尽量接近。

17.加工平面一般采用、、的方法。

18.机械切削加工顺序安排，应考虑以下几个原则：1），2），3），4）。

19.工件在机床上的装夹方法有、。

20.根据模架的技术要求，在加工过程中要特别注意保证模板平面的和误差以及导柱、导套安装孔与模板平面的误差。

21.研磨导柱常出现的缺陷是。

22.导柱、导套可以直接选用适当尺寸的做毛坯。

23.由于导柱、导套要进行渗碳、淬火等热处理，硬度较高，所以导柱、导套的配合表面的精加工方法采用。

24.导柱外圆常用的加工方法有、超精加工和研磨加工等。

25.在导柱加工过程中，外圆柱面的车削和磨削都是以定位。

这样可使外圆柱面的和重合。

26.模具零件的常规加工主要包括、、等工艺。

27.万能夹具是成形磨床的主要部件，也可在平面磨床或万能工具磨床上使用。

压铸模具的技术要求文档压铸模具是现代工业生产中常用的一种模具，用于制造各种金属制品。

压铸模具的技术要求非常高，对模具的设计、制造、使用等方面都有相应的要求。

本文将从几个方面详细介绍压铸模具的技术要求。

一、设计要求1.模具结构设计要合理，要考虑到产品的结构特点、工艺要求等因素，并保证在模具使用中有较高的稳定性和精度。

2.模腔的设计要充分考虑充型性、冷却性、顶出性等要素，确保产品成型质量稳定。

3.模具的开口方式、进料方式等设计要符合产品要求，并能保证模具的安全操作。

二、材料要求1.模具材料应具有良好的刚性、韧性和耐磨性，能够承受较大的冲击负荷和高温环境，如工具钢、合金钢等。

2.模具的热处理要求良好，能够使模具硬度均匀、稳定，延长使用寿命。

三、制造要求1.模具加工要求高精度、高质量，要保证模具的尺寸精度和表面质量。

2.维修和保养要定期进行，及时处理模具的磨损、损伤等问题，确保模具的正常使用和寿命。

四、使用要求1.模具的操作人员要具备一定的技能和经验，严格按照操作规程进行操作，保证操作的安全和准确性。

2.模具的使用环境要保持清洁、干燥，避免灰尘、水汽等对模具的损坏。

3.模具的顶出装置、冷却装置等要保持良好的工作状态，及时进行维修和更换。

五、质量控制要求1.模具的尺寸精度、表面质量等要进行严格的检测和控制，保证产品的准确性和一致性。

2.定期对模具进行检测和维修，及时发现并解决模具的问题，防止因模具问题引起的产品质量问题。

总结：压铸模具的技术要求非常高，对模具的设计、制造、使用等方面都有严格要求。

只有合理的设计，良好的材料和制造工艺，正确的使用和维护，才能保证模具的高质量和长寿命，从而保证产品的质量和生产效率。

因此，在实际应用中，需要充分重视压铸模具的技术要求，综合考虑各方面因素，确保模具的高效稳定运行。

压铸成形工艺及模具设计一、压铸成形工艺1.压铸成形工艺是指将熔融的金属注入到压铸模腔中，经过一定的冷却时间和压力，使金属凝固成型的一种工艺。

压铸成形工艺主要用于制造复杂形状、精度高、表面质量要求较高的金属零件。

2.压铸成形工艺流程：(1)模具闭合：将模具的上下模闭合，并确保两模之间的间隙均匀。

(2)进料：将预先加热熔融的金属材料注入到压铸机的料斗中。

(3)注料：借助压铸机的压力将熔融金属注入到模腔中。

(4)冷却：通过冷却系统使金属冷却固化。

(5)脱模：打开模具，将成型的零件取出。

3.压铸成形工艺的优势：(1)成型周期短：压铸成形工艺生产周期短，能够高效地生产大量复杂形状的金属零件。

(2)生产精度高：由于模具的尺寸稳定，压铸成形工艺能够保证零件的尺寸精度高，表面质量好。

(3)材料利用率高：压铸成形工艺可以通过智能化控制，精确控制金属的注入量，减少材料浪费。

(4)工序简单：压铸成形工艺只需进行模具的闭合、注料、冷却和脱模等简单工序即可完成零件的生产。

二、模具设计1.模具是压铸成形工艺中非常重要的工具，模具设计的好坏直接影响到成型零件的质量和生产效率。

2.模具设计需要考虑的因素：(1)零件的形状复杂度：根据零件的形状复杂度选择合适的模腔结构，以保证零件的成型质量。

(2)材料的流动性：通过模具的设计，合理控制金属材料的流动性，以避免金属在注入过程中产生气孔和缺陷等问题。

(3)模具的耐用性：考虑到模具在生产过程中需要承受高温和高压等环境，应选择耐磨、耐腐蚀的材料制作模具。

(4)模具的冷却系统：设计合理的冷却系统，以确保模具在生产过程中能够及时散热，提高生产效率。

(5)模具的可维修性：合理设计模具的结构，以便于进行模具的维修和调整，延长模具的使用寿命。

3.模具设计的步骤：(1)确定零件的几何形状和尺寸。

(2)选择模具的结构类型。

(3)设计模腔和配套零部件。

(4)设计冷却系统和排气系统。

(5)选择模具材料和热处理工艺。

压铸成型工艺与模具设计压铸成型工艺是一种常用的金属成型工艺，它通过将熔融金属注入金属模具中进行快速凝固，从而获得所需形状的零件。

而模具设计则是压铸成型工艺中至关重要的一环，它直接影响到产品的质量和生产效率。

本文将分别介绍压铸成型工艺和模具设计的相关内容。

一、压铸成型工艺压铸成型工艺是一种通过将熔融金属注入模具中来制造零件的工艺。

它适用于制造复杂形状的零件，且具有高精度和高表面质量的特点。

压铸成型工艺的主要步骤包括模具准备、熔融金属注入、冷却固化、模具开启和零件脱模等。

模具准备是压铸成型工艺的第一步，它包括模具设计、模具制造和模具调试等环节。

模具设计是模具制造的基础，它需要考虑零件的形状、尺寸、结构和配位等因素，以确保零件的质量和生产效率。

模具制造是根据模具设计图纸制造模具的过程，它包括材料选择、数控加工、装配和热处理等环节。

模具调试是在模具制造完成后对模具进行测试和调整，以确保模具能够正常使用。

熔融金属注入是压铸成型工艺的核心步骤，它需要将预先加热的金属材料注入到模具中，并在一定的压力下进行填充。

填充过程中，金属材料会迅速凝固并形成所需的零件形状。

冷却固化是指在注入完成后，待凝固的金属材料需要在模具中进行一定的冷却时间，以确保零件的质量。

模具开启是指在冷却固化完成后，将模具开启，并将形成的零件从模具中取出。

零件脱模是指将零件从模具中取出的过程，通常需要使用专用的工具。

二、模具设计模具设计是压铸成型工艺中至关重要的一环，它直接影响到产品的质量和生产效率。

模具设计的主要目标是实现零件的准确成型和高效生产。

模具设计需要考虑以下几个方面的因素。

模具设计需要考虑零件的形状和尺寸。

根据零件的形状和尺寸，确定模具的结构和形状，以确保零件能够准确地成型。

同时，还需要考虑到零件的配位和装配要求，以便在成型过程中能够满足零件的功能需求。

模具设计需要考虑材料的选择和加工工艺。

根据零件的材料和加工要求，选择合适的模具材料，并确定相应的加工工艺。

压铸工艺及压铸模具设计1.压铸工艺简介压铸是一种将熔化金属注入模具腔内，然后通过压力固化成型的工艺。

它具有高效、高精度、高复杂度的特点，被广泛应用于制造各种金属零件，如汽车零件、电子零件等。

压铸工艺主要分为准备工作、铸造操作和后处理三个阶段。

准备工作包括选材、设计和制造模具等；铸造操作包括将金属加热至熔点、注入模具等；后处理包括去除模具、修整铸件等。

压铸模具是实现压铸工艺的重要工具，它直接影响着产品质量和生产效率。

模具设计需要考虑以下几个方面。

首先是材料选择。

模具的材料需要具备高强度、高耐磨性、高热稳定性等特点，以保证模具长期使用。

其次是结构设计。

模具结构应该简单、合理，易于加工和维修。

同时，对于复杂的产品，需要设计合适的分型面和可抽出芯等特殊结构。

再次是流道系统设计。

流道系统是将熔化金属导入模腔的通道。

优化的流道系统能够保证铸件充型充满、减小气泡和炸破等缺陷的产生。

最后是冷却系统设计。

良好的冷却系统能够快速、均匀地将铸件冷却，提高生产效率和产品质量。

常见的冷却系统包括水冷却、气冷却等。

3.常见问题及解决方法在压铸工艺和模具设计过程中，常会面临一些问题和挑战。

以下是一些常见问题及其解决方法。

首先是翘曲和变形问题。

由于金属在冷却过程中会有收缩和变形，容易导致铸件产生翘曲和变形。

解决方法可以是增加冷却系统，控制金属温度等。

其次是气孔和缺陷问题。

气孔和缺陷是常见的铸件质量问题，可能是由于金属中的气体未能完全排出或模具内部有不完全填充的区域导致。

解决方法可以是优化流道和冷却系统，增加压力等。

最后是模具使用寿命问题。

模具在使用过程中会受到磨损、冲击和热应力等的影响，容易损坏。

解决方法可以是选用高耐磨材料、增加模具表面硬度等。

4.发展趋势随着科技的发展和需求的变化，压铸工艺和模具设计也在不断发展和改进。

未来的发展趋势主要包括以下几个方面。

首先是数字化和智能化。

通过数字化技术和智能化设备，可以实现对压铸工艺和模具设计的更精确和高效的控制。
