电气审图经验总结

图纸审查工作总结
图纸审查是工程项目中非常重要的一环，它直接关系到工程质量和安全。

在过去的一段时间里，我深入参与了图纸审查工作，并且总结了一些经验和教训，希望能够对今后的工作有所帮助。

首先，图纸审查需要严格遵循相关的标准和规范。

在审查过程中，我们要确保图纸的设计符合国家和行业的相关标准，包括安全、环保、节能等方面的要求。

只有这样，才能够保证工程的质量和安全。

其次，图纸审查需要高度的专业性和细致性。

在审查过程中，我们需要对图纸中的每一个细节进行仔细的分析和检查，确保没有遗漏和错误。

尤其是在涉及到工程结构、材料选择、施工工艺等方面，我们更需要有丰富的经验和专业知识，以便能够做出准确的判断和决策。

另外，图纸审查还需要与相关部门和人员进行密切的沟通和协作。

在审查过程中，我们需要与设计师、施工单位、监理单位等进行充分的沟通和交流，及时解决问题和纠正错误。

只有通过团队的合作和努力，才能够保证图纸审查的顺利进行和工程质量的保障。

最后，图纸审查需要及时总结经验和教训，不断提高工作水平和质量。

在过去的工作中，我们也遇到了一些问题和挑战，但通过总结经验和教训，我们不断改进工作方法和流程，提高了审查的效率和准确性。

总的来说，图纸审查是一项非常重要的工作，需要我们有高度的责任感和专业精神。

只有通过严格的标准、细致的工作和团队的协作，才能够保证工程质量和安全。

希望在今后的工作中，我们能够继续努力，不断提高图纸审查的水平和质量。

第1篇一、前言随着科技的不断发展，电气工程在我国国民经济中的地位日益重要。

作为一名电气工程师，我有幸参与了多个电气工程项目的实施，积累了丰富的实践经验。

在此，我将对自己在过去一年的电气工作进行全面总结，并对今后的工作提出展望。

一、工作回顾1. 项目实施在过去的一年里，我参与了多个电气工程项目的实施，包括变电站改造、配电室新建、电缆线路敷设等。

在项目实施过程中，我严格遵守国家相关法规和行业标准，确保工程质量安全。

（1）变电站改造项目在变电站改造项目中，我负责电气设备选型、施工图纸审核、现场施工监督等工作。

针对改造过程中出现的问题，我积极与设计、施工、监理等单位沟通协调，确保项目顺利进行。

（2）配电室新建项目在配电室新建项目中，我负责电气设备选型、施工图纸审核、现场施工监督等工作。

针对项目特点，我提出了优化设计方案，降低了工程造价，提高了配电室的安全性能。

（3）电缆线路敷设项目在电缆线路敷设项目中，我负责电缆选型、施工图纸审核、现场施工监督等工作。

针对地下管线复杂、施工环境恶劣等问题，我提出了切实可行的解决方案，确保了电缆线路的敷设质量。

2. 技术研究为了提高电气工程项目的质量和效率，我积极参与技术研究，不断提高自己的专业水平。

（1）电气设备选型研究针对不同电气工程项目的特点，我研究了多种电气设备的选型方法，为项目提供了科学合理的设备选型方案。

（2）电气施工技术研究针对电气施工过程中的难点问题，我研究了一系列施工技术，提高了电气施工的效率和质量。

3. 团队建设作为电气工程师，我注重团队建设，提高团队整体素质。

（1）组织内部培训为了提高团队成员的专业技能，我组织了内部培训，邀请专家授课，使团队成员受益匪浅。

（2）加强沟通交流在日常工作中，我注重与团队成员沟通交流，增进彼此了解，提高团队凝聚力。

二、工作总结1. 成就（1）顺利完成多个电气工程项目，为我国电力事业发展做出了贡献。

（2）提高了自己的专业水平，积累了丰富的实践经验。

2024年电气设计年终工作总结参考自____年投身工作以来，我始终致力于提升自身的业务能力，以严谨和专注的态度面对各项任务。

1. 深化专业技能，提升岗位效能初入职场，我被分配至电力实业公司的线路班和变电班，从事线路架设、电缆敷设等任务。

面对理论知识与实际操作的差异，我积极学习生产运行的专业知识，短时间内掌握了岗位所需的劳动技能。

在实践中，我吸取前辈的经验，虚心请教技术问题，迅速熟悉了线路和变电运行的生产流程及设备规范。

2. 承担设计和技术管理职责____年年底，我转至生技股，负责输配电线路设计和施工。

在农网改造初期，面对繁重的工作，我边工作边学习，迅速适应了工作节奏。

我积极参与各类线路工程，负责设计、施工图绘制、资料整理等工作，同时利用新科技手段优化工作流程，提高了工作效率和管理水平。

3. 不断学习，提升自我在完成本职工作的我持续学习新知识，以增强自身能力。

我参加了新安规和工作票的培训，深入理解安全规定，确保工作票的正确签发。

我还取得了二级建造师证书，通过学习和实践，充实了自己，提升了专业技术水平。

总结过去，我在电力管理工作中取得了一定成绩，但也意识到自身的不足。

未来，我将持续学习，改进自我，以更高效的技术能力和更严谨的工作态度，为企业创造更高的经济效益，为电力行业的发展做出更大贡献。

我深信，通过不断学习和与同事的交流，我的专业技能将更上一层楼，以适应日新月异的电力建设需求。

2024年电气设计年终工作总结参考（二）工程管理在工程管理方面，我们始终遵循合同相关条款，对电气材料进行严格把关。

对于乙方提供的SC管、PVC管等电气材料，我们坚持每批进场均进行细致检验。

一旦发现不合格产品，立即采取退场处理措施。

例如，某一批次SC管在进场检验时，尽管壁厚符合卡尺测量要求，但存在严重的锈蚀和内壁毛刺过多问题，考虑到这些缺陷可能对穿线过程中塑铜线的绝缘保护层造成破坏，我们坚决予以退场处理。

在PVC管的选择上，我们严格按照合同约定的品牌要求进行采购，即仅限于____或____品牌的中型PVC管。

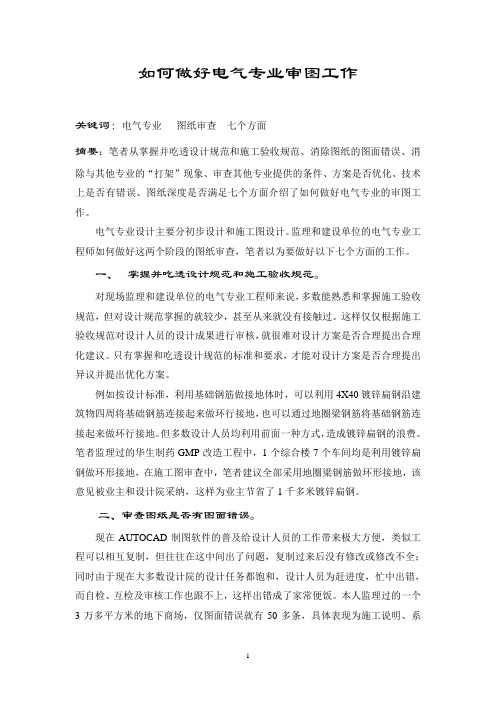

如何做好电气专业审图工作关键词：电气专业图纸审查七个方面摘要：笔者从掌握并吃透设计规范和施工验收规范、消除图纸的图面错误、消除与其他专业的“打架”现象、审查其他专业提供的条件、方案是否优化、技术上是否有错误、图纸深度是否满足七个方面介绍了如何做好电气专业的审图工作。

电气专业设计主要分初步设计和施工图设计。

监理和建设单位的电气专业工程师如何做好这两个阶段的图纸审查，笔者以为要做好以下七个方面的工作。

一、掌握并吃透设计规范和施工验收规范。

对现场监理和建设单位的电气专业工程师来说，多数能熟悉和掌握施工验收规范，但对设计规范掌握的就较少，甚至从来就没有接触过。

这样仅仅根据施工验收规范对设计人员的设计成果进行审核，就很难对设计方案是否合理提出合理化建议。

只有掌握和吃透设计规范的标准和要求，才能对设计方案是否合理提出异议并提出优化方案。

例如按设计标准，利用基础钢筋做接地体时，可以利用4X40镀锌扁钢沿建筑物四周将基础钢筋连接起来做环行接地，也可以通过地圈梁钢筋将基础钢筋连接起来做环行接地。

但多数设计人员均利用前面一种方式，造成镀锌扁钢的浪费。

笔者监理过的华生制药GMP改造工程中，1个综合楼7个车间均是利用镀锌扁钢做环形接地，在施工图审查中，笔者建议全部采用地圈梁钢筋做环形接地，该意见被业主和设计院采纳，这样为业主节省了1千多米镀锌扁钢。

二、审查图纸是否有图面错误。

现在AUTOCAD制图软件的普及给设计人员的工作带来极大方便，类似工程可以相互复制，但往往在这中间出了问题，复制过来后没有修改或修改不全；同时由于现在大多数设计院的设计任务都饱和，设计人员为赶进度，忙中出错，而自检、互检及审核工作也跟不上，这样出错成了家常便饭。

本人监理过的一个3万多平方米的地下商场，仅图面错误就有50多条，具体表现为施工说明、系统图、平面图之间不一致或明显标注错误。

消除图面错误最好的办法是将施工说明、系统图、平面图对照审查，同时对于系统图，要从总系统到各级分系统及各系统间进行审查。

电气工程施工图审图集析电气工程施工图审图集析电气工程施工图审图是在电气工程建设过程中的一个关键环节。

它主要是针对审查施工图纸的设计质量、安全性、经济实用性等方面进行分析，判定其能否满足国家安全标准、行业标准以及专业规范要求。

本文旨在探讨电气工程施工图审图的重要性，并从实践案例出发，分析电气工程施工图审图的常见问题以及如何有效地解决这些问题。

首先，电气工程施工图审图的重要性不可忽视。

电气工程建设涉及许多安全因素，如电气设备的选型、布置、安装以及负荷计算等等。

只有经过严格的审图程序，才能确保电气工程在建造过程中符合国家和相关行业标准。

合格的施工图纸不仅有助于提高建设质量，而且能有效地避免安全事故的发生。

此外，施工图纸还是施工人员的参考依据，它与实际施工工作的质量直接相关。

其次，电气工程施工图审图的常见问题包括误差率高、规范性差、细节问题等。

其中，误差率高通常是由于图纸制作时未考虑到实际情况、数据不精确或计算错误等问题导致。

规范性差则是因为制图人员对相关标准和规范不熟悉，没有适当的指导和辅助工具。

细节问题的存在则表现在电气设备的规格信息、施工方案和操作指南等方面缺失或不清晰。

这些问题的存在可能导致施工过程的延误和质量降低等不良后果。

最后，针对电气工程施工图审图的常见问题，我们需要采取相应的措施。

首先，在制图过程中要保证数据的精确性及准确性，并结合现场实际情况，从而减少误差率。

其次，要对国家和行业标准规范有充分的了解，并在编制施工图纸时严格遵循标准规范。

最后，细节问题需要制图人员认真查阅资料，根据现场情况详细标注电气设备的规格信息，并给出施工方案和操作指南以保证施工工作的质量。

综上所述，电气工程施工图审图是电气工程建设过程中不可或缺的一环，其重要性不容忽视。

在实践过程中，我们应注意解决电气工程施工图审图中常见问题，并根据实际情况采取相应的措施，确保施工图纸的质量符合国家标准和行业规范。

只有如此，才能在电气工程建设中确保安全、顺利地施工工作的开展。

电气审图要点sa电气审图要点电气审图是一项重要的工作，为确保电气工程的安全、可靠运行提供了保障。

本文将从电气审图的要点方面进行探讨，以帮助读者更好地理解和应用电气审图。

一、总体布局电气审图的总体布局要合理、清晰。

对于大型电气工程，应划分为不同区域或楼层进行审图。

在总体布局中，要包含电气设备的放置位置、走线安排、主次线路的划分等。

二、电气设备安装电气设备安装是电气审图的重点之一。

在审图过程中，应注意以下几点：1. 设备标识：对每个电气设备都要进行标识，包括设备的名称、规格型号、额定参数等，以便于工程人员进行安装和维护。

2. 设备间距离：不同电气设备之间应保持一定的安全距离，以确保设备之间的热量、电磁干扰等不会相互影响。

3. 设备安装高度：电气设备的安装高度应符合相关规范和标准，以便于操作和维护。

4. 接地保护：各电气设备应进行有效的接地保护，以防止电气设备产生电气火灾或触电等安全事故。

三、走线设计走线设计是电气审图中非常重要的一环。

在走线设计中，需要注意以下几个要点：1. 走线路径：走线应尽量选择短、直线的路径，以减少线损和电磁干扰。

2. 通道规划：为了便于维护和故障排除，要合理规划走线通道，确保通道宽度满足要求，并设置走线桥架等设施。

3. 走线规范：根据不同电气设备和线路的特点，制定相应的走线规范，确保走线的安全可靠。

四、电气接线电气接线是电气审图中需要特别关注的环节。

在进行电气接线时，需要注意以下几点：1. 连接方式：选择正确的连接方式，如螺栓连接、插座连接、焊接等，确保连接紧固可靠。

2. 线缆选择：根据电气设备和线路的功率、电流等参数，选择适合的线缆规格，确保线缆的导电能力和耐久性。

3. 接线盒设置：对于需要进行电气接线的地方，应设置接线盒，以便于接线的调试和维护。

五、安全性考虑电气审图过程中，安全性是至关重要的。

在进行电气审图时，需要考虑以下几个方面：1. 防火设计：电气设备应设置在不易燃烧的地方，并采取相应的防火措施，以防止发生火灾事故。

审图要点（总结）一、图纸目录：1、是否齐全；二、说明：1、负荷化分；2、供配电方案；3、线路敷设，电缆选型是否合理；4、强电说明包括以下系统：高压配电系统；变电配电系统；照明系统；防雷系统；接地保护系统；控制系统；漏电保护系统；电力监控系统。

弱电说明包括以下系统：电视系统；总合布线系统；可视对讲系统；门禁系统；闭路监控系统；停车场管理系统；燃气抄表系统；巡更系统。

审查时查看是否有遗漏。

5、计算书：1）负荷计算书要完整；2）成对变压器的负荷分配不均匀；三、系统图：1、低压配电系统：技术问题：进线开关、互感器、母线、断路器、电缆选型是否合理：1）消防负荷的电缆：超高层（100米以上）要使用矿物绝缘电缆，非超高层使用无卤低烟阻燃耐火型铜芯电缆。

2）住宅为抄表到户，低压柜处不使用智能表，不设置电力监控后台；公共负荷采用集中计量。

3）室外可使用铠装电缆（埋地），室内沿桥架敷设无需使用铠装电缆。

2、漏电火灾报警系统：在末端配电箱中层箱是否有表达漏电保护器；四、干线图审图要点：1、干线系统图中应标注明各干线的编号，及编号应于低压系统图对应；五、干线平面图审图要点：1、总进线套管是否可理，是否方便进出线，明确市政高压接入点。

2、高低压变配电室的设置：1）距离负荷中心，减少传输距离；2）进出线是否方便，避免来回绕线；3）有无超出供电半径（≦200米，一般选择150以内）及电压降以确保供电质量等级；4）不能设在地下最底层，仅有地下一层除外；5）上方不能有积水场所；左右有水泵房要做好防水处理6）按业态设置高、低压配电室；7）布置应符合规范，满足吊装运输，机房大小等需要；8）配电房长度超过7米，应设两个出口，并宜布置在配电室的两端；9）设备数量与位置应和系统图对应；10）发电机房要考虑进、排风，排烟管（烟囱）等设置；11）电讯机房、电视机房、酒店网络机房，酒店卫星机房等机房位置；12）竖井大小是否够用、是否直通；13）变配电房通道门应开向通道；14）配变电所位置的选择不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁，当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。

电气施工图纸审核工作总结
电气施工图纸审核是电气工程施工中非常重要的一环，它直接关系到工程的质
量和安全。

在电气施工图纸审核工作中，我们需要严格按照相关标准和规范进行审核，确保电气工程施工图纸符合国家和行业标准，同时也要注重细节，提高审核的精准度和全面性。

首先，在电气施工图纸审核工作中，我们需要对图纸中的电气布置、线路走向、设备安装位置等进行仔细审查，确保符合设计要求和工程实际情况。

同时，还要对电气设备的选型、规格、数量等进行审核，以保证设备的性能和质量符合要求。

此外，还要对电气材料的选用、安装方式、接线方式等进行严格审核，确保施工图纸的可行性和合理性。

其次，在电气施工图纸审核工作中，我们需要注重与设计单位和施工单位的沟
通和协调。

在审核过程中，可能会遇到一些问题和疑点，需要及时与设计单位和施工单位进行沟通，协商解决方案。

只有通过有效的沟通和协调，才能保证电气施工图纸审核工作的顺利进行，确保工程的顺利施工和顺利竣工。

最后，在电气施工图纸审核工作中，我们还需要注重记录和归档。

审核过程中
产生的各种资料和文件都需要进行记录和归档，以备将来查阅和参考。

只有做好记录和归档工作，才能保证审核工作的可追溯性和可持续性，为今后的电气工程施工提供参考和借鉴。

总的来说，电气施工图纸审核工作是电气工程施工中不可或缺的一环，它关系
到工程的质量和安全。

只有严格按照标准和规范进行审核，注重细节，与设计单位和施工单位进行有效沟通和协调，做好记录和归档工作，才能保证电气施工图纸审核工作的顺利进行，确保工程的质量和安全。

电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。

它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。

审图是确保电气施工图的质量和合规性的关键步骤。

本文将详细介绍电气施工图审图的要点。

二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。

通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。

三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。

这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。

同时，应考虑系统的可扩展性和可维护性。

2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。

还应检查图纸中的标注、说明和细节是否清晰、完整。

3、设备选型：审图时应检查电气设备的选型是否合适。

这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。

4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。

同时，应线路的防护措施是否到位，以防止潜在的安全风险。

5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。

同时，应确保接地装置的可靠性和安全性。

6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。

还应图纸是否符合环保、能效等方面的要求。

7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。

审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。

四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。

2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。

3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。

4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。
