特高压变电站电气施工图纸审查要点1 .前言施工图纸是施工和验收的主要依据之一。
为使验收人员充分领会设计意图、熟悉设计内容、正确对施工进展旁站监视和验收，确保施工质量，必须在开工前进展图纸审查。
对于施工图中的过失和不合理局部，应尽快解决，保证工程顺利进展。
2 .施工图纸审查的重点是：a）施工图纸与设备、原材料的技术要求是否一致。
b）施工的主要技术方案与设计是否相适应。
C）图纸表达深度能否满足施工需要。
d）构件划分和加工要求是否符合施工能力。
e）扩建工程的新老站及新老系统之间的衔接是否吻合，施工过渡是否可能。
除按图面检查外，还应按现场实际情况校核。
f）各专业之间设计是否协调。
如设备外形尺寸与根基设计尺寸、土建和电气对建（构）筑物预留孔洞及埋件的设计是否吻合，设备与系统连接部位、管线之间、电气之间相关设计等是否吻合。
g）设计采用的四新（新材料、新设备、新工艺、新技术）在施工技术、机具和物资供应上有无困难。
h）施工图之间和总分图之间、总分尺寸之间有无矛盾。
i）能否满足生产运行对安全、经济的要求和检修作业的合理需要。
J）设备布置及构件尺寸能否满足其运输及吊装要求。
k）设计能否满足设备和系统的启动调试要求。
1）材料表中给出的数量和材质以及尺寸与图面表示是否相符。
m）补充图例符号及主要设备表应注明主要设备名称、型号、规格、单位、数量。
3 .施工图纸电气局部审查3.1 电气一次设备3.1.1、对于主变压器、高压电抗器中性点接地部位应按绝缘等级增加防护措施。
3.1.2、设备预埋件及构支架预留螺栓孔应与设备固定螺栓规格相匹配。
3.1.3、对随设备支柱一体加工的隔离开关机构箱固定基座误差提出要求，以保证隔离开关垂直拉杆的垂直度。
3.1.4、电抗器室（BOX-IN）母线支柱瓷瓶爬电比距应满足该地区污秽等级的爬距要求。
防雨、驱潮、观测设施应能满足运维要求。
3.1.5、各构件建成尺寸应能满足安规中设备不停电时的安全距离之相关要求。

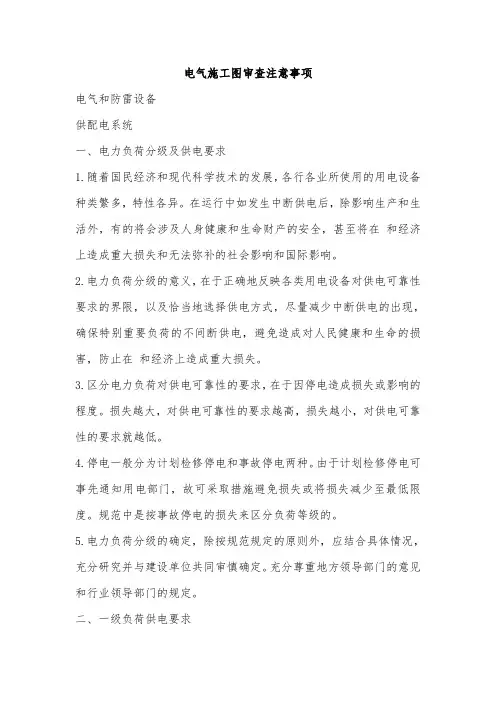

电气施工图审查注意事项电气和防雷设备供配电系统一、电力负荷分级及供电要求1.随着国民经济和现代科学技术的发展，各行各业所使用的用电设备种类繁多，特性各异。
在运行中如发生中断供电后，除影响生产和生活外，有的将会涉及人身健康和生命财产的安全，甚至将在和经济上造成重大损失和无法弥补的社会影响和国际影响。
2.电力负荷分级的意义，在于正确地反映各类用电设备对供电可靠性要求的界限，以及恰当地选择供电方式，尽量减少中断供电的出现，确保特别重要负荷的不间断供电，避免造成对人民健康和生命的损害，防止在和经济上造成重大损失。
3.区分电力负荷对供电可靠性的要求，在于因停电造成损失或影响的程度。
损失越大，对供电可靠性的要求越高，损失越小，对供电可靠性的要求就越低。
4.停电一般分为计划检修停电和事故停电两种。
由于计划检修停电可事先通知用电部门，故可采取措施避免损失或将损失减少至最低限度。
规范中是按事故停电的损失来区分负荷等级的。
5.电力负荷分级的确定，除按规范规定的原则外，应结合具体情况，充分研究并与建设单位共同审慎确定。
充分尊重地方领导部门的意见和行业领导部门的规定。
二、一级负荷供电要求1.一级负荷在运行中不能中断供电，即一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。
应由两个电源供电作了较明确的规定，即两个电源不能同时损坏，只有满足这个基本条件才能保持其中一个电源继续供电，这是必须满足的要求。
2.一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急电源系统。
近年来供电系统的运行实践证明，从电力网引接两回路电源进线加备用自投(BZT)的供电方式，不能满足一级负荷中的特别重要负荷对供电可靠性及连续性的要求，有的发生全部停电事故是由内部故障引起，有的是由电力网故障引起，因地区大电力网在主网电压上部是并网的，所以用电部门无论从电网取几回电源进线，也无法得到严格意义上的两个独立电源。
电气施工图审查要点电气施工图是指建筑物或设备电气装置的构造图，施工图中包括电气设备的布置图、接线图、控制柜图、配电箱图等图纸。
电气施工图作为电气工程施工的重要资料，需要经过审查才能确保其规范、安全、可靠。
本文将介绍电气施工图审查的要点。
一、电源及其电缆管道审查电源是任何电气设备运转的基础，电缆管道是对电源进行分配的支撑设施。
电源及其电缆管道的审查主要关注以下几个方面：1.电源类型：电源类型应符合建筑物或设备的实际需要，并在电气施工图中标注清楚，避免出现错误或混淆。
2.电压等级：无论是高压、中压还是低压电气装置，其电压等级应符合国家规定，并在电气施工图中注明。
3.电缆敷设：电缆敷设的路径、管径、弯曲半径、敷设深度等应符合相关标准，确保电缆安全敷设。
二、电气设备布置审查电气设备布置是指在建筑物或设备内部电气装置的位置布置，在电气施工图审查中，电气设备布置应符合以下要求：1.布置位置：按照安全要求，电气设备应在不易受到机械损伤或热源等影响的位置布置，并保证电气设备与其他设备之间有足够的距离。
2.布置间距：布置间距应符合国家标准及设计要求，并在电气施工图中标注清楚，以便施工人员参考。
3.防护措施：电气设备在布置时应采取必要的防护措施，如设置罩盖或防护栏，以避免触电危险。
三、接线图和控制柜布置审查在电气施工图审查中，接线图和控制柜布置也是重点审查的对象。
1.接线图：在接线图审查中，需要确认接线图符合国家标准，电线的截面积、最大电流以及其他重要信息应标注清楚。
2.控制柜布置：控制柜在布置时要考虑控制柜与其他设备之间的距离、电源线路、信号线路以及控制电缆的敷设等问题，以确保所有的设备和电气部件都可以正确连接，并可以安全、可靠地运行。
四、排插和电缆配线图审查1.排插：在排插的审查中，需要核实排插的位置、类型、数量等是否符合设计要求，并确认排插的大小、颜色、功能等是否正确。
2.电缆配线图：在电缆配线图审查中，需要确保电缆的类型、规格、长度等信息标注正确，电缆的布置、折弯、绑扎等是否符合标准，以及电缆的标注是否清晰、明了。
二、建筑电气专业施工图审查要点（一）强电方面1、设计文件审查：①设计文件编制的依据；②计算书是否符合要求；a.计算书内的系数和其他数据选用是否合理；b.负荷计算按“民规”JGJ/T16（3.4。
5）（3。
4。
6）（3.4。
7）要求计算，（应包括设备容量,需用系数，计算功率,补偿功率,功率因数，导线计算还应计算电流）;c.计算电流与保护开关,电线电缆选择是否符合要求;d.电压降计算（一般距离较远的和应急照明，道路照明，警卫照明+5％-10％,其他用电设备无特殊规定时为±5%)；e.计算照度及核算功率密度值,应符合“建筑照明设计标准”GB50034-2004第6.1节。
2、供配电、照明设计①用电负荷分级及供电要求。
“供配电系列设计规范”GB50052-95第（2。
0.1）(2.0。
2）（3。
0。
2）条；②选择导体截面应符合“低压配电设计规范”GB50054-95第2.2。
2条。
并应遵守“电力工程电缆设计规范”GB50217-94；③配电线路的保护，应在短路电流对导体和连接产生热作用和机械作用造成危害之前切断短路电流。
“低压配电设计规范”GB50054-95第4。
3.5条；④突然断电比过负荷造成的损失更大的线路，其过负荷保护应作用于信号而不应作用于切断电路。
“低压配电设计规范”GB5054-98第4.3.5条；⑤为减少接地故障引起的电气火灾危险而装设的漏电电流动作保护器，大额定动作电流不应超过0.5A“低压配电设计规范”第4.4。
21条；⑥采用接地故障保护时,在建筑物内应做总等电位联结。
“低压配电设计规范”第4.4。
4条；⑦当装设漏电电流动作保护电器时应能将其所保护的回路，所有带电导线断开。
“低压配电设计规范"GB50057—95第4。
5.6条；⑧住宅供电系统的设计,应符合下列基本安全要求：a.应采用TT、TN—C—S，TN-S接地方式，并进行总等电位联结;b.电气线路应采用符合安全和防火要求的敷设方式配线，导线应采用铜线，每套住宅进户线截面不应小于10mm²,分支回路截面不应小于2.5mm²;c.每套住宅的空调电源插座、电源插座与照明，应分路设计；厨房电源插座和卫生间电源插座宜设置独立回路；d.除空调插座外，其他电源插座电路应设置漏电保护器；e.每套住宅应设置电源总断路器，并采用可同时断开相线和中性线的开关电器;f.设洗浴设备的卫生间应作等电位联结；g.每幢住宅的总电流进线断路器,应具有漏电器保护功能。
电⽓施⼯图审查要点讲解
作为⼀名电⽓⼯程师(技术员)，拿到1份电⽓施⼯图后，⾸要的⼯作就是对图纸仔细审核，为后⾯的材料计划、施⼯、结算⼯作做准备。
电⽓施⼯图纸审核直接影响到⼯程的进度、质量、成本及安全等，所以不可马虎⼤意。
那么，电⽓施⼯图审核要点有哪些呢?
1符合规范和规程要求
审核电⽓施⼯图的设计是否符合国家强制性条⽂及地⽅有关规范和规程的要求，尤其是设计深度是否达到了要求，与其他专业设计有⽆相互⽭盾的地⽅及是否存在影响使⽤功能的情况;审核电⽓配电⼲线图、系统图与详图是否有⽭盾。
2总容量是否满⾜使⽤要求
审核总容量及各回路的容量是否满⾜使⽤要求，电线、电缆的线径及保护管管径是否合理，是否已考虑今后扩容的需要，是否已考虑室外景观⼯程和⽔处理⼯程等的容量和接线位置。
3是否满⾜当地电⼒部门的要求
审核变电所(开关站)、配电间的⾯积、位置、⾼度、预留套管及电⼒进线⽅式，配电柜设置、计量柜(箱)位置等是否满⾜当地电⼒部门的要求;审核电⼒计量⽅式和配缆⽅式等是否满⾜当地电⼒部门的要求。
4⾛向设置的合理性
审核开关、插座、灯具、电表箱、配电箱、弱电箱位置的设置、分布、管线⾛向设置的合理性(下沉式卫⽣间底板内不能预埋灯具盒及其他盒⼦)。
5电阻测试点位置是否合理
审核室外是否预留了接地的电阻测试点，位置是否合理，⾼层建筑需审查是否有防侧击雷的措施。
6强、弱电井道的尺⼨是否合适
审核强、弱电井道的尺⼨是否合适，检修门的位置和朝向是否合理，建筑体管道和管道外壁的防⽔设计是否符合要求，是否配有详图。
7设备、桥架的布局是否合理
设备、桥架的布局是否合理，审核⼟建预留的吊装孔洞尺⼨是否满⾜设备的吊装需要;⼈防配电(或发电机)系统是否符合要求。
电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。
它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。
审图是确保电气施工图的质量和合规性的关键步骤。
本文将详细介绍电气施工图审图的要点。
二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。
通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。
三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。
这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。
同时，应考虑系统的可扩展性和可维护性。
2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。
还应检查图纸中的标注、说明和细节是否清晰、完整。
3、设备选型：审图时应检查电气设备的选型是否合适。
这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。
4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。
同时，应线路的防护措施是否到位，以防止潜在的安全风险。
5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。
同时，应确保接地装置的可靠性和安全性。
6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。
还应图纸是否符合环保、能效等方面的要求。
7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。
审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。
四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。
2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。
3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。
4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。
项目名称：
单体名称：
电气施工图审查要点
说明：
1. 本审查要点适用于住宅类项目，酒店、写字楼等项目可参照使用。
2. 常规审查是为保证施工图质量所作的基本审查项目。
3. 重点审查是结合以往项目经验易出现问题的项目，或一旦出现问题会引起严重后果的项目。
4. 本要点审查责任人为给电气专业工程师，项目组长对规定内容必须进行审查。
5 . 跨专业交叉互审部分，给电气专业需协同其他专业工程师对照其他专业图纸进行审查，对
有问题的部分需协调解决。
第一部分总则
第二部分电气总平面图
第三部分变、配电房设计图
第四部分动力、照明及防雷设计图
第五部分弱电及消防监控设计图。
电气审图关键点1. 引言电气审图是在电气工程工程设计阶段进行的重要环节，其目的是确保电气系统符合相关的法规、标准和标准，并能平安、可靠地运行。
在进行电气审图时，需要特别关注以下几个关键点，以确保审图工作的准确性和完整性。
2. 设计标准和标准在进行电气审图之前，首先要明确适用的设计标准和标准。
电气系统设计需要遵循国家和地方的相关法规和标准，例如国家电气设备安装工程施工及验收标准、国家低压电器平安技术规定等。
审图人员需要详细了解这些标准和标准，并将其应用到审图过程中。
3. 设备选择与布局电气审图中，设备选择和布局是一个重要的关键点。
审图人员需要确认所选设备是否符合标准要求，并确保其安装位置和布局合理。
审图人员应该关注以下几个方面： - 设备的额定电压、电流和功率是否满足设计需求。
- 设备的安装位置是否符合标准要求，例如距离容易受到外界影响的区域的要求。
- 设备的通风和散热是否得到充分考虑。
- 设备之间的间距和通道是否足够，方便维修和检修。
4. 电气图纸审图人员需要仔细检查和审查电气图纸，以确保其准确性和完整性。
主要关注以下几个方面： - 电路图的连线是否正确，是否符合设计需求。
- 过载和短路保护是否设置得当。
- 地线和防雷设施是否符合要求。
-照明回路和插座的布置是否合理。
- 控制系统和自动化系统的连接和布线是否正确。
- 电缆和线管的布置是否符合标准要求。
5. 平安设施和防护电气审图中，平安设施和防护是一个重要的关键点。
审图人员应该仔细检查以下平安设施和防护措施： - 火灾报警器和烟感探测器的配置是否符合标准要求。
- 消防设备是否充足，并且位置合理。
- 电气室和配电箱的平安标识是否完整，是否容易识别。
- 接地系统的布置是否符合标准要求。
6. 校审记录和修改在进行电气审图的过程中，审图人员应该做好校审记录，并对发现的问题进行修改和跟进。
审图人员应该将校审记录和修改意见详细记录下来，以便设计人员和施工人员进行相应的修改和改良。
电气专业审查要点本章包含内容如下：1基本规定2《建筑与市政工程抗震通用规范》GB550023《木结构通用规范》GB550054《燃气工程项目规范》GB550095《供热工程项目规范》GB550106《生活垃圾处理工程项目规范》GB550127《市容环卫工程项目规范》GB550138《园林绿化工程项目规范》GB550149《建筑节能与可再生能源利用通用规范》GB55015 10《建筑环境通用规范》GB5501611《建筑与市政工程无障碍通用规范》GB5501912《建筑给水排水与节水通用规范》GB5502013《既有建筑维护与改造通用规范》GB5502214《建筑电气与智能化通用规范》GB5502415《宿舍、旅馆建筑项目规范》GB5502516《特殊设施工程项目规范》GB5502817《安全防范工程通用规范》GB5502918《民用建筑通用规范》GB550316.1919 三网融合序号项目审查内容1基本规定1．通用规范和项目规范中与电气相关的设计条文应全部审查，包括但不限于本审查要点中所列的条文。
2．标准图集可作为参考，不应作为施工图审查最终判定依据。
3．有专项设计或二次深化设计的项目，主体设计图纸应明确专项设计或二次深化设计应达到的设计参数、技术要求，应留有专项设计或二次深化设计能达到的设计条件。
4．审查意见应明确所违反法律、法规和工程建设技术标准的具体名称及条文号，不应以个人的观点作为审查依据。
5．国家规范已明确要求设置的智能化系统，应提供智能化设计图纸，且深度应符合《建筑工程设计文件编制深度规定》的规定，除国家规范规定必须设置的智能化系统外，其他系统的建设可按建设者需求设置。
2《建筑与市政工程抗震通用规范》GB550025.1.12建筑的非结构构件及附属机电设备，其自身及与结构主体的连接，应进行抗震设防。
5.1.16建筑附属机电设备不应设置在可能致使其功能障碍等二次灾害的部位；设防地震下需要连续工作的附属设备，应设置在建筑结构地震反应较小的部位。
电气施工图设计文件审查要点一、深度要求1总则1.1本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件。
1.2建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书(供内部使用及存档)、主要设备表。
1.3根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件，或统一并归为电施设计文件。
1.4设计文件中的图线、字体、比例、符号等应符合GB/T50001-2001《房屋建筑制图统一标准》要求。
2总体工程电施设计文件2.1图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。
设计修改图、修改通知单应编入图纸目录。
2.2施工设计说明、补充图例符号及主要设备表（1）施工设计说明（详说明要求）。
（2）补充图例符号及主要设备表。
注明主要设备名称、型号、规格、单位、数量。
主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。
2.3供电总图（1）标示建(构)筑物名称或编号、层数或标高，标示道路、地形标高或等高线及规划红线。
（2）标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量。
（3）架空线路应标示：线路规格及走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项)。
（4）电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式（可选用标准图集有关页次及选项）；电缆沟及排管应附有主要线路段的断面图。
（5）比例、指北针。
（6）图中不能表达清楚或需作统一说明项：室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等。
2.4配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数)；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称；配电箱应标注负荷计算数据Pe（或Pjs）、Ijs、Kc、CosΦ等参数。
电气专业施工图审查要点1. 引言本文档旨在对电气专业施工图进行审查时的要点进行详细说明，以帮助审查人员全面、系统地审查电气施工图。
2. 安全要求电气专业施工图的审查首要考虑的是安全要求。
以下是一些常见的安全要求事项：•电气设备的接地和短路保护是否满足国家标准和相关规范要求。
•电气线路的额定负载是否符合实际需求，并且是否有合适的过载保护措施。
•施工图中是否明确标注了有关电气设备的安全间距要求，以保证工作人员的安全。
•配电箱、开关箱等电气设备的选型是否合理，并且是否满足相关安全要求。
3. 线路设计电气专业施工图的线路设计是审查的重点之一。
以下是一些相关要点：•施工图中是否详细标注了电气线路的走向、截面尺寸、材料等信息。
•线路的布线是否合理，是否避免了交叉干扰、干扰他线的情况。
•施工图中是否明确标注了电气线路的线路编号、起止点等关键信息，以便后续维护和管理。
•线路的接线方式是否符合国家标准和行业规范，是否便于排查故障和维修。
4. 设备安装施工图中的设备安装也需要审查。
以下是一些相关要点：•设备的安装位置是否合理，是否符合设备的操作要求和维护要求。
•施工图中是否明确标注了设备的安装尺寸、固定方式、连接方式等关键信息。
•设备的接线方式是否符合国家标准和行业规范，接线是否牢固可靠。
•施工图中是否明确标注了设备周围的安全距离和通风要求。
5. 照明系统电气专业施工图中的照明系统也需要审查。
以下是一些相关要点：•施工图中是否明确标注了照明设备的位置、型号、功率等关键信息。
•照明设备的布光效果是否符合设计要求，是否能够满足使用需求。
•施工图中是否明确标注了照明设备的开关位置、控制方式等关键信息。
•照明系统的安装是否符合相关的电气安全要求。
6. 地址系统电气专业施工图中的地址系统也需要审查。
以下是一些相关要点：•施工图中是否明确标注了地址设备的位置、型号、通信方式等关键信息。
•地址设备的连接方式是否符合规范要求，是否能够实现信息的正确传输。
电气专业现场审图注意事项摘要：电气工程施工过程中，往往需要设计、监理和施工人员密切配合才能保证工程质量和进度。
本文根据多年实际工作经验，对电气工程施工图的审核中应注意的问题进行了探讨和分析。
关键词：电气专业；现场；审图1电气专业现场审图概述1.1目的对电气专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范、规定的前提下。
做到安全、经济、合理且有较强的可操作性。
1.2范围适用于新建、改建、扩建的一般工业和民用建筑中通用性电气设计审查。
1.3职责电气施工图纸设计检查应由工程管理部门负责管理，其他相关部门参与实施工作。
但作为一名现场工程师，应主动进行图纸审查，确保项目工作的顺利开展。
以下内容是本人结合现场实际工作认为在图纸审查中应当注意的几点内容。
1.4所需资料《电气设计说明》、《业主下发的统一规定（若有）》、《电力敷设平面布置图》、《照明平面图及系统图》、《防雷接地平面图》、《电缆清册及接线图》、《设备负荷表》、《工艺提资表》、《各类电气设备原理图》、《相关电气装置施工及验收规范》等。
2电气图纸审查注意事项在做此项工作前一定要熟知《电气设计说明》，要掌握电气工程的设计依据、供电方式、工作范围、主要电气设备的数量及型号、照明要求、接地要求以及施工中的主要注意事项等相关内容，若业主方也有下发的相关规定时，要保证设计图纸满足业主的合理要求。
2.1接地系统图纸审查（1）查看接地材料选用是否合理。
如：埋地的选用复合型接地扁铁，地上可选用镀锌扁铁；接地干线选用4*25㎜²的扁铁，接地支线选用2*25㎜²的扁铁。
（2）查看接地布置图是否全面。
要确保每一个电气设备均能可靠接地。
（3）查看接地极及接地干线的埋深是否符合规定。
（4）接地的连接方式是否符合规定，搭接面积是否符合规定。
（5）检查各装置是否设立接地井，若有遗漏及时补充。
（6）根据工程所在地的防雷区域等级划分确认防雷接地引下线的接地间距是否符合规定。
电气施工图审查注意事项电气和防雷设备供配电系统一、电力负荷分级及供电要求1.随着国民经济和现代科学技术的发展，各行各业所使用的用电设备种类繁多，特性各异。
在运行中如发生中断供电后，除影响生产和生活外，有的将会涉及人身健康和生命财产的安全，甚至将在和经济上造成重大损失和无法弥补的社会影响和国际影响。
2.电力负荷分级的意义，在于正确地反映各类用电设备对供电可靠性要求的界限，以及恰当地选择供电方式，尽量减少中断供电的出现，确保特别重要负荷的不间断供电，避免造成对人民健康和生命的损害，防止在和经济上造成重大损失。
3.区分电力负荷对供电可靠性的要求，在于因停电造成损失或影响的程度。
损失越大，对供电可靠性的要求越高，损失越小，对供电可靠性的要求就越低。
4.停电一般分为计划检修停电和事故停电两种。
由于计划检修停电可事先通知用电部门，故可采取措施避免损失或将损失减少至最低限度。
规范中是按事故停电的损失来区分负荷等级的。
5.电力负荷分级的确定，除按规范规定的原则外，应结合具体情况，充分研究并与建设单位共同审慎确定。
充分尊重地方领导部门的意见和行业领导部门的规定。
二、一级负荷供电要求1.一级负荷在运行中不能中断供电，即一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。
应由两个电源供电作了较明确的规定，即两个电源不能同时损坏，只有满足这个基本条件才能保持其中一个电源继续供电，这是必须满足的要求。
2.一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急电源系统。
近年来供电系统的运行实践证明，从电力网引接两回路电源进线加备用自投(BZT)的供电方式，不能满足一级负荷中的特别重要负荷对供电可靠性及连续性的要求，有的发生全部停电事故是由内部故障引起，有的是由电力网故障引起，因地区大电力网在主网电压上部是并网的，所以用电部门无论从电网取几回电源进线，也无法得到严格意义上的两个独立电源。
因此，电力网的各种故障，可能引起全部电源进线同时失去电源，造成停电事故。
当有自备电站时，虽可利用低周解列措施，提高供电的可靠性，但运行经验证明，仍不能完全避免全部停电的事故发生。
由于内部故障或继电保护的误动作交织在一起，造成自备电站电源和电网均不能向负荷供电，低周解列装置无法完全解决这个问题。
因此，正常与电网并列运行的自备电站，一般不宜作为应急电源使用，对一级负荷中特别重要的负荷要由与电网不并列的、独立的应急电源供电。
特别重要负荷，应仔细研究，凡能采取非电气保安措施者，应尽可能减少特别重要负荷的负荷量，需要双重保安措施者除外。
3.应急电源应是与电网在电气上独立的各式电源，下列电源可作为应急电源：(1) 独立于正常电源的发电机组。
(2) 蓄电池。
(3) 干电池。
4.应急电源类型的选择，应根据第一级负荷由特别重要负荷的容量、允许中断供电的时间，以及要求的电源为交流或直流等条件来进行。
由于蓄电池装置供电稳定、可靠、无切换时间、投资较少，故凡允许停电时间为毫秒级，且容量不大的特别重要负荷，可采用直流电流者，应由蓄电池装置作为应急电源。
若特别重要负荷要求交流电源供电，允许停电时间为毫秒级，且容量不大的，可采用静止不间断供电装置。
若特别重要负荷中有需驱动的电动机负荷，启动电源中冲击负荷较大的，又允许停电时间为毫秒级，可采用机械贮能电机型不间断供电装置或柴油机不间断供电装置。
若特别重要负荷中有需要驱动的电动机负荷，启动电流冲击负荷较大，但允许停电时间为15s以上时，可采用快速自启动的发电机组，这是考虑快速自启动的发电机组一般自启动的时间为10s左右。
对于带有自动投入装置的独立于正常电源的专用馈电线路，是考虑自投装置的动作时间，适用于允许中断供电时间大于自投装置的动作时间者。
大型用户中，往往同时使用几种应急电源，为了使各种应急电源设备密切配合，充分发挥作用，应急电源接线方式非常重要。
三、应急电源与正常电源之间必须采取防止并列运行的措施禁止应急电源与工作电源并列运行，目的在于防止工作电源故障通过并列运行，虽然设有开关、保护装置等，在正常情况下是不会影响应急电源的工作，但也可能由于平日维护工作不良、保护装置误动，以及操作不当等原因使得应急电源亦中断运行。
这种情况不但国内发生过，在国际上也时有出现。
对旋转不中断电源，采用平时原动机不工作，发电机挂在工作电源上作电动机运转的运行方式时，不能认为是并网，为了防止误并网，原动机的启动指令，必须由工作电源主开关的辅助接点发出。
具有频率跟踪环节的静止型不间断电源可与工作电源并列运行，实践证明是可靠的。
四、导体截面要求选择导体截面，应符合下列要求：1.线路电压损失应满足用电设备正常工作及启动时端电压要求。
关于电动机启动时电压下降的容许值问题，历来存在两种意见：一是规定电动机端子电压。
原规范采取规定电动机端子电压的做法虽能控制住配电系统各级母线的电压，但其要求显然偏高。
如仅规定母线电压，则电动机端子电压可能低于容许值。
为解决这一矛盾，本规范采取了两方面兼顾的做法。
电动机启动对系统各点电压的影响，包括对其他电气设备和电动机本身两个方面。
第一方面：应保证电动机启动时不妨碍其他电气设备的工作。
为此，理论上应校验其他用电设备端子的电压，但在实践上极不方便。
在工程设计中我们可以校验流过电动机启动电流的各级配电母线的电压，其容许值则视母线所接的负荷性质而定。
这方面的要求列入了本条文的一款和二款。
第二方面：应保证电动机的启动转矩满足其所拖动的机械的要求。
为此，在必要时，应校验电动机端子的电压。
这方面的要求反映在本条文的三款中。
(1) 本款适用于“一般情况下”即母线接有照明或其他电压敏感的负荷时，至于对电压质量有特殊要求的用电设备，应对其电源采取专门措施。
例如为大中型电子计算机配置UPS或CVCF，这已超出本规范的内容。
母线电压不低于额定电压的90%(频繁启动时)或85%(不频繁启动时)，是沿用多年的数据并被广泛采用。
所谓“频繁”是指每小时启动数十次以至数百次。
(2) 母线电压不低于额定值的80%的条件，是参照《火力发电厂厂用电设计技术规定》SDGJ1和许多部门的实际经验而列入的。
本款适用于3～10KV、1140V和660V电动机，以及不与照明和其他对电压较敏感的负荷合用配电变压器或共用配电线路的情况。
(3) 配电母线上未接其他负荷时，保证电动机的启动转矩是唯一的条件。
不同机械所要求的启动转矩相差悬殊；不同类型电动机启动转矩与端子电压的关系亦不相同。
因此，不可能规定电动机端子电压的下限。
原规范规定电动机端子电压的允许值，是为了控制配电系统各点的电压，对电动机本身变未给出下限。
例如“不致妨碍其他用电设备的工作时，可低于85%”，低到什么程度则“按生产机械要求的启动转矩确定”。
各类机械要求的启动转矩数据，可在有关的手册、资料中得到。
关于接触器的释放电压，现行制造标准规定，“不应高于75%”，在触头磨损的情况下，不应低于20%。
这个上限值偏高，不宜在条文中引用。
设计中可根据具体产品的数据进行校验。
最后，还应指出，仅在电动机功率达到电源容量的一定比例(例如20%或30%)或配电线路很长时，才需要校验配电母线的电压，而不必对各个系统的各级母线进行校验。
同样，仅在电动机末端线路很长且重载启动时，才需要校验启动转矩。
需考虑接触器释放电压的情况更少遇到。
对各种家用电器，设备一般均允许有较宽的工作电压范围，以及一些对电压变化不敏感的用电设备，均不需校验线路电压损失。
2.导体应满足动稳定与热稳定的要求(1)动稳定与热稳定的计算。
(2)1KV以下短路电流的计算。
对低压配电线路绝缘导线的热稳定，其过负载保护电器的动作特性应同时满足下列条件：IB≤In≤IzI2≤1.45TZ式中：IB-----线路计算负载电流(A);In-----熔断器熔体额定电流或断路器额定电流或整定电流(A)；IZ------导体允许持续载流量(A)；I2------保证保护电器可靠动作的电流(A)，，当保护电器为低压断路器时；I2为约定时间内的约定动作电流；当为熔断器时，I2为约定时间内的约定熔断电流。
注：按公式4.4.1-1、4.4.1-2校验负载保护电器的动作特性，当采用符合《低压断路器》JB1284-85的低压断路器时，延时脱扣器整定电流(In)与导体允许持续载流量(Iz)的比值不应大于1。
五、装置外可导电部分要求装置外可导电部分严禁用作PEN线。
因为：1.PEN线为利用N线作为保护线，PEN线可能经常带有电压，其电压值可能超过安全电压水平。
2.PEN线通过PE线将把PEN线上的电位传导到所有装置外可导电部分和电气设备的金属外壳上，当人体接触这些部分时，即有可能受到电击。
3.N线上的电压是不平衡负荷电流和谐波电流产生。
4.配电线路中的相线如果断线，则电气设备不能正常运转，可及时发现故障后加以修复，不致产生严重后果，但PEN线如果断线则一时不易发觉，可产生电击、火灾或设备损坏。
5.装置外可导电部分的连接点多，有时疏于检测或难于检测，无法保证接地电路的完好导通。
6.PEN线上的电流产生的电压降在电气装置内产生电位差和杂散电流，易发生火花和电磁干扰。
六、TN-C系统要求TN-C系统中，PEN线严禁接入开关。
1.工作接地和保护接地是两种形式，其作用也不相同。
一个是供电系统内带电导体的接地，一般是指发电机，变压器等中性点的接地，其作用是保证供电系统的正常运行。
保护接地是指电气设备外露金属外壳的接地，当人体触及时防护人体遭受危险的电击。
2.国家规范规定保护接地有4种形式，TN-C系统是其中一种形式。
3.在单相回路内如果PEN线中断，电气设备外壳可能带有220V的对地电压，人体有遭受电击的危险。
4.在三相回路内如果PEN线中断，在三相负荷不平衡时还因N线中断，零点飘移，负荷较轻时相将会过电压，负荷较重时相将会欠电压。
5.国际电工委员会标准也规定，在TN-C系统的PEN线严禁被隔离或开关。
七、带电体的防护要求在有人的一般场所，有危险电位的裸带电体应加以遮护或置于人的伸臂范围以外。
1.根据1984年IEC479-1的研究报告指出，通过试验和一些国家运行经验，在正常环境下，还没有发现触及50V以下的交流电压而产生严重的电击伤害的事故。
所以危险电位可认为是交流工频标称电压为50V(有效值)以上。
但《低压配电设计规范》GB50054-95第 3.2.2条规定标称电压超过交流25V(有效值)容易被触及的裸带电体必须设置遮护物或外罩。
2.电击是电能对人畜的一种直接伤害形式。
造成电击的原因有两种：一种是触及危险电位的裸带电体引起的电击，称为直接接触电击。
另一种是在电气设备损坏条件下，例如绝缘损坏，使正常工作条件没有危险电位的外露可导电部分(例如金属外壳)带电，人畜触及了这些部分引起的电击称为间接接触电击。
