电气设计审图意见123

2019年-2019年电气施工图外审意见汇总（转贴）2019年-2019年电气施工图外审意见汇总一、住宅小区电气设计1、小区10KV配电系统规划应在设计中交代，是环进环出方式还是终端进线方式，以便画出配电系统；2、Ι类车库的负荷等级为一级----目前建筑设计采用连通地下室较普遍，用作停车时应引起重视，此类情况小区供电负荷等级应提高。

3、小区住宅公变应为TN-C-S系统，设计不宜采用TN-S系统；4、商铺、每个排屋、单个单元均由小区公变引电源，不合理----这一问题十分普遍，主要是未弄清与电力部门配电的界线，一般设计院应对小区楼幢的配电进行组织，其回路控制在400A以下为宜；5、各楼每单元电度表箱总开关统一选315A不妥，应按各单元实际用电量来选用主开关；6、住宅的总断路器应选择同时可切断中性线的开关电器。

7、高层住宅消防电梯机房，空调回路不应从消防电梯配电箱引出；8、设置在户外的电表箱未交待防雨措施；9、屋顶花园、无雨棚的出入口露天处未交待灯具选型为防水型；10、住宅套内插座的选型未按使用要求选用不同规格的产品，如10A、16A…；11、重要负荷、消防设备未采用单独回路供电；12、线缆过沉降缝的做法未作说明。

二、幼儿园电气设计1、幼儿园三相空调插座距地应大于1.8米。

2、幼儿园紫外线杀菌灯开关宜设置防误开措施。

3、幼儿园属于公共建筑，其雷击次数大于0.012应加防雷设计；4、幼儿园的寝室宜设置夜间巡视照明（适用于寄宿幼儿园）；5、总建筑面积大于3000㎡的儿童活动场所应设火灾自动报警系统[GB50016-2019第11.4.1.8]本工程幼儿园总建筑面积为3027㎡，因此应设火灾自动报警系统；三、校园电气设计1、室内黑板灯采用YG普通形萤光灯不能满足要求（黑板要求照度为500LX，教室为300LX）。

2、学校建筑插座回路应装设漏电保护开关，未装设。

3、照明回路与吊扇回路共用一个回路，未考虑吊扇的保护接地线。

民用建筑电气工程施工图设计要点及常见问题分析赵振军编二〇一二年六月前言本书是一部比较全面、系统地汇集民用建筑电气工程设计要点的参考书，也对施工图设计中常出现的一些问题进行了一定的分析，是按照现行的国家规范、规程、标准及相关的设计原则和技术措施，参考有关资料（包括施工图审查要点、常见问题处理意见），结合作者的工程设计实践编写而成。

供从事民用建筑电气设计的工程技术人员参考。

本书主要内容包括：1、设计内容及深度；（设计深度、规范、图集）2、供配电系统；（负荷分级、负荷计算、电源要求、电能质量）3、变配电所；（变配电所位置、发电机房、设备布置、相关专业要求）4、低压配电；（低压配电系统、开关选择、导体选择、线路保护、电缆敷设）5、电气照明；（光源选择、灯具布置、照度要求、照明配电及控制、照明节能、应急照明）6、建筑物防雷、接地及安全防护；（防雷分类、防雷措施、防雷装置、接地形式、接地要求、安全防护）7、火灾自动报警系统；（保护分级、探测器选择与布置、消防联动）8、分项设计；（住宅、人防工程、车库、节能环保、无障碍设计等）9、其它；由于电气技术不断进步、相关规范不断完善、电气产品不断更新，电气设计表达也会不断改进。

没有最好，只有更好，电气设计要把握原则（安全可靠经济合理、结合实际考虑发展、管理简捷维护方便、节约能源保护环境），抓住主要矛盾（供配电能力、设备选用、电气安全、消防安全）。

由于对规范理解不同或看问题角度不同，对一些问题有争议难避免，但从某种意义上说也是一件好事，它促使设计界形成良好的学习、研究、探讨甚至争论的学术氛围。

本书内容一定有不妥甚至谬误之处，我只想抛砖引玉，期望能引发更广泛的学习、讨论热潮，以达到共同提高的目的。

意见或建议请联系：电话：186 **** ****QQ：400238765编者赵振军2012 年 6 月 13 日目录1 设计内容及深度 (1)1.1 电气施工图设计文件深度要求 ...............................................................................................................................11.2 主要规范及标准 .......................................................................................................................................................41.3 常用国家标准图集 ...................................................................................................................................................52 供配电系统..............................................................................................................................................................62.1 几个概念 (6)2.2 电力负荷分级 (6)2.3 常用用电负荷分级 (7)2.4 设备功率计算 (8)2.5 负荷计算 (8)2.6 负荷计算常用数据 (9)2.7 高层建筑中一回路供电层数确定 .........................................................................................................................102.8 选用单相或三相配电标准 .....................................................................................................................................112.9 一级负荷的供电要求和措施 .................................................................................................................................112.10 二级负荷的供电要求和措施 ...............................................................................................................................112.11 应急与正常电源防并列措施 ...............................................................................................................................122.12 应急电源的选择...................................................................................................................................................122.13 消防用电设备供电要求 .......................................................................................................................................132.14 非消防电源切断...................................................................................................................................................143 变配电所 (15)3.1 变配电所位置.........................................................................................................................................................153.2 变配电所土建要求 (15)3.3 变配电所设备布置 (16)3.4 变配电所设备选择 (17)3.5 发电机房 (17)3.6 变压器选型及布置 (18)3.7 自备柴油发电机组的选择 (19)3.8 供配电系统设备选择与标注 (20)3.9 中低压出线开关分断能力，动、热稳定校验 (20)3.10 接地刀开关的安装 (20)3.11 电流、电压互感器选型及安装位置 (21)4 低压配电 (22)4.1 由建筑物外引入的低压配电线路，应在靠近进线地方装设隔离电器 (22)4.2 住宅配电箱进线开关选择 (22)4.3 微型断路器有无必要在系统图中注明开关切断时间 (22)4.4 消防设备过负荷保护问题 (23)4.5 关于四极开关应用问题 (23)4.6 自动转换开关电器ATSE (24)4.7 漏电电流动作保护器RCD 的设置及漏电断路器选择 .........................................................................................254.8 电动机配合.............................................................................................................................................................254.9 电梯机房里的设备配电 .........................................................................................................................................274.10 电梯配合...............................................................................................................................................................274.11 特低电压隔离变压器二次侧未设保护电器 (28)4.12 导体截面选择.......................................................................................................................................................284.13 导线载流量...........................................................................................................................................................294.14 缆线保护管、线槽选择 .......................................................................................................................................294.15 管线敷设及防火保护措施 ...................................................................................................................................294.16 缆线与保护电器选择 ...........................................................................................................................................304.17 关于高层民用建筑防火封堵问题 .......................................................................................................................304.18 电动机控制及保护...............................................................................................................................................305 电气照明 (31)5.1 照明标准值.............................................................................................................................................................315.2 照明单相分支回路要求 .........................................................................................................................................315.3 灯具选型及安装.....................................................................................................................................................315.4 应急照明设置部位.................................................................................................................................................315.5 疏散指示标志设置部位 .........................................................................................................................................325.6 应急照明照度要求.................................................................................................................................................325.7 应急照明工作时间.................................................................................................................................................325.8 应急照明的供电.....................................................................................................................................................325.9 关于地下车库疏散指示标志的设置问题 .............................................................................................................335.10 火灾时需坚持工作的场所应急照明的设计 .......................................................................................................335.11 高层住宅应急照明的设计 ...................................................................................................................................335.12 关于住宅公共照明采用节能自熄开关的问题 ...................................................................................................335.13 电气井内是否要求设置带蓄电池应急照明灯 (34)5.14 航空障碍标志灯的设置 .......................................................................................................................................346 建筑物防雷、接地及安全防护 (35)6.1 建筑物防雷类别的确定 .........................................................................................................................................356.2 防雷建筑物应采取防雷电波侵入措施 .................................................................................................................356.3 各类防雷建筑物应设内部防雷装置 .....................................................................................................................356.4 防雷引下线和接地装置 .........................................................................................................................................356.5 利用混凝土内的钢筋做接地，未设接地连接板 .................................................................................................356.6 浪涌保护器(SPD)设置 ............................................................................................................................................366.7 等电位联结与防雷电波侵入接地、重复接地的概念及措施 (36)6.8 关于“零线”的重复接地问题 .............................................................................................................................366.9 关于总等电位联结的问题 .....................................................................................................................................376.10 卫生间局部等电位联结 .......................................................................................................................................376.11 低压配电系统的接地形式和基本要求 ...............................................................................................................376.12 保护接地的范围...................................................................................................................................................386.13 灯具配PE线问题 (38)7 火灾自动报警系统 (39)7.1 《火灾自动报警系统设计规范》与《建筑设计防火规范》 (39)7.2 火警系统设置场所.................................................................................................................................................397.3 火灾自动报警系统保护对象分级 .........................................................................................................................407.4 消防控制室.............................................................................................................................................................417.5 探测器的选择与设置 .............................................................................................................................................417.6 火灾报警装置.........................................................................................................................................................427.7 火灾警报装置.........................................................................................................................................................437.8 消防联动控制.........................................................................................................................................................437.9 压力开关、水流指示器、湿式报警阀及检修信号阀 (44)7.10 火灾报警线路敷设...............................................................................................................................................447.11 消防报警系统供电...............................................................................................................................................457.12 消防报警系统接地...............................................................................................................................................457.13 电气火灾监控系统...............................................................................................................................................457.14 可燃气体探测报警系统 .......................................................................................................................................458 分项设计 (46)8.1 住宅.........................................................................................................................................................................468.2 车库 .........................................................................................................................................................................478.3 人防工程.................................................................................................................................................................478.4 无障碍设施.............................................................................................................................................................489 其它 (49)9.1 分级分类术语和标准计量单位 .............................................................................................................................499.2 规范类别.................................................................................................................................................................499.3 规范要求严格程度.................................................................................................................................................499.4 设计中不得指定生产厂家 .....................................................................................................................................491 设计内容及深度1.1 电气施工图设计文件深度要求《建筑工程设计文件编制深度规定》（2008）电气部分摘录，对部分内容作了说明：4.5 建筑电气4.5.1 在施工图设计阶段，建筑电气专业设计文件应包括图纸目录、施工设计说明、设计图、主要设备表、计算书。

建筑电气1.走道、楼梯间、卫生间等无人长期逗留场所，未选用LED灯光源。

不满足“公共建筑节能设计标准”GB 50189-2015，第6.3.4条的规定。

2.为了减少接地故障引起的电气火灾危险而装设剩余电流保护电器，其动作电流大于300mA，不满足GB50054-2011第6.4.3条的规定。

6.4.3为减少接地故障引起的电气火灾危险而装设的剩余电流监测或保护电器，其动作电流不应大于300mA；当动作于切断电源时，应断开回路的所有带电导体。

3.非消防电源配电系统，未设置切断非消防电源联动控制功能附件，不满足GB50116-2013，第4.10.1条的规定。

4.居室和卫生间，所设置求助呼叫按钮安装高度，不符合“养老设施建筑设计规范GB50867-2013”，第7.3.11条的规定。

5.空调、洗衣机等电源插座未带控制开关，不满足“江苏省住宅设计标准”DGJ32/J26-2006，第10.1.6.2条的规定。

6.应明确应急照明线路敷设要求，应符合GB50016-2014第10.1.10条第1款第2款。

10.1.10消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：1 明敷时(包括敷设在吊顶内)，应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷。

2 暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。

3消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。

7.应明确突出屋面的非金属物的防雷保护措施，应符合第4.4.2条。

8.应补充各节能灯具应配节能镇流器，应符合第3.3.6条。

9.弱电系统进线应加SPD保护，应符合GB50311-2007第7.0.9条。

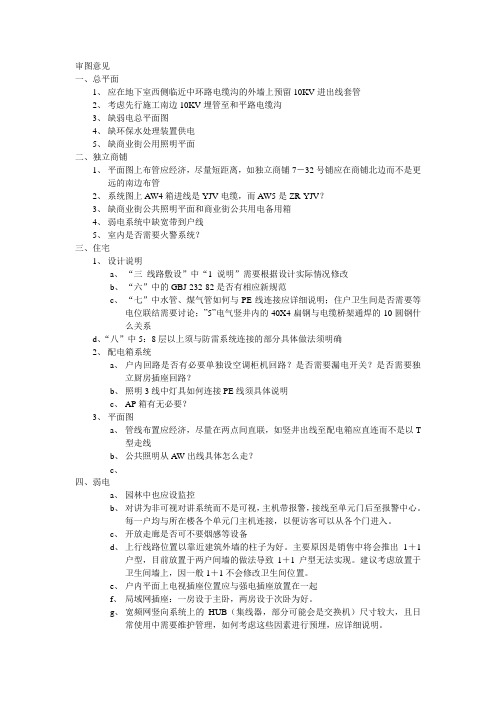

审图意见一、总平面1、应在地下室西侧临近中环路电缆沟的外墙上预留10KV进出线套管2、考虑先行施工南边10KV埋管至和平路电缆沟3、缺弱电总平面图4、缺环保水处理装置供电5、缺商业街公用照明平面二、独立商铺1、平面图上布管应经济，尽量短距离，如独立商铺7－32号铺应在商铺北边而不是更远的南边布管2、系统图上AW4箱进线是YJV电缆，而AW5是ZR-YJV？3、缺商业街公共照明平面和商业街公共用电备用箱4、弱电系统中缺宽带到户线5、室内是否需要火警系统？三、住宅1、设计说明a、“三线路敷设”中“1 说明”需要根据设计实际情况修改b、“六”中的GBJ-232-82是否有相应新规范c、“七”中水管、煤气管如何与PE线连接应详细说明；住户卫生间是否需要等电位联结需要讨论；”5”电气竖井内的40X4扁钢与电缆桥架通焊的10圆钢什么关系d、“八”中5：8层以上须与防雷系统连接的部分具体做法须明确2、配电箱系统a、户内回路是否有必要单独设空调柜机回路？是否需要漏电开关？是否需要独立厨房插座回路？b、照明3线中灯具如何连接PE线须具体说明c、AP箱有无必要？3、平面图a、管线布置应经济，尽量在两点间直联，如竖井出线至配电箱应直连而不是以T型走线b、公共照明从AW出线具体怎么走？c、四、弱电a、园林中也应设监控b、对讲为非可视对讲系统而不是可视，主机带报警，接线至单元门后至报警中心。

每一户均与所在楼各个单元门主机连接，以便访客可以从各个门进入。

c、开放走廊是否可不要烟感等设备d、上行线路位置以靠近建筑外墙的柱子为好。

主要原因是销售中将会推出1＋1户型，目前放置于两户间墙的做法导致1＋1户型无法实现。

建议考虑放置于卫生间墙上，因一般1＋1不会修改卫生间位置。

e、户内平面上电视插座位置应与强电插座放置在一起f、局域网插座：一房设于主卧，两房设于次卧为好。

g、宽频网竖向系统上的HUB（集线器，部分可能会是交换机）尺寸较大，且日常使用中需要维护管理，如何考虑这些因素进行预埋，应详细说明。

建筑电气方案评审意见
对于建筑电气方案的评审意见，以下是我的建议：
首先，关于电气系统的布置与设计，建议对电力负荷进行细致的计算和分配。

考虑到不同楼层和不同区域的用电需求差异，应将负荷分布均匀并充分考虑到电气设备的容量和可靠性，以确保各个用电点供电充足、稳定。

其次，对于电缆线路的布置，建议进行全面的布线规划，确保电缆的走向、长度和截面面积等满足安全和实用的要求。

还应考虑到日后的检修和维护，合理设置电缆桥架和插座位置，以方便管理和操作。

此外，对于电气设备的选择和安装，需严格遵守相关的标准和规范。

应对设备的功率、电流、电压等参数进行准确的计算和匹配，同时确认设备的质量和可靠性，以确保在使用过程中不出现故障和安全隐患。

另外，对于电气安全保护系统，建议在方案中充分考虑各种安全措施，并在设计中设置适当的保护装置，例如过电流保护、漏电保护、接地装置等。

尤其是在大型建筑物中，应加强对电火灾和电击的防范和控制。

同样重要的是，对于建筑电气系统的节能性能，应嵌入到方案中并得到重视。

合理使用和配置节能设备，比如高效节能灯具、智能照明控制系统等，可以有效降低建筑电气的能耗，减少资源浪费，符合可持续发展的理念。

最后，建议在方案评审中加强与其他专业的协调与沟通，确保电气方案与建筑结构、给排水系统等其他方面相互配合，避免出现冲突和问题。

此外，还要充分考虑电气设计的安全运行、易于维护和管理等因素，提高整个建筑电气系统的可靠性和可用性。

总之，建筑电气方案的评审应当综合考虑建筑物的结构和功能需求，确保电气系统的安全、经济、可靠和节能。

通过对以上方面的评审和调整，可优化建筑电气设计，提高整个建筑的品质和使用效果。

电气专业审图回复意见：1、应明确旅馆的建筑等级，用电负荷等级应满足JGJ62-90表5.3.1-1的要求。

对该条意见回复如下：经与建筑专业联系，该酒店为三级旅馆建筑。

用电负荷等级满足JGJ62-90表5.3.1-1的要求2、应执行长城乡【2007】57号文及公共节能设计标准规定，说明照度标准，照明功率密度值，灯具功率因数值（采用节能灯具），包括二次装修房间。

个别房间照明功率密度值没有满足GB50034-2004中6节的要求（强条），如地下室风机房，生活水池，一层设备间等。

办公室照度标准400Lx，冷冻机房100Lx没有满足GB50034-2004中5.2.2条及5.3.1条要求，地下室风机室应增加应急灯数量。

对该条意见回复如下：根据《建筑照明设计标准》，本工程所采用灯具全部为节能型光源，荧光灯采用电子式整流器，自带功率因数补偿装置，补偿后功率因数不小于0.9。

对各房间的照度标准（包括需二次装修的场所）及照明功率密度值应符合如下标准。

办公室、会议室：照度标准300lx；照明功率密度11W/m2；中餐厅：照度标准200lx；照明功率密度13W/m2；空调机房：照度标准150lx；门厅：照度标准300lx；照明功率密度15W/m2；3、消防配电线路明敷应采用防火措施。

见GB50016—2006中11.1.6条1款（强条）。

对该条意见回复如下：消防配电线路明敷应刷防火涂料加以保护。

4、变电所总负荷及分回路负荷计算应包括设备容量，计算容量，功率因数，需用系数，计算电流。

见审查要点中6、7条。

变压器负荷计算数据有错，变电所配电系统图（一）中注明3有错，正常运行时1#变压器所带回路缺少3WP1～3WP3（排污泵、生活水泵、电梯）、4WP4、4WP5（电梯、消防控制室），2#变压器所带回路缺少7WP5（电话机房），所带AA8柜回路标注不完整，应为8WP4～8WP6。

对该条意见回复如下：注明3：正常运行时1#变压器所带回路为2WP1～2WP5；3WP1～3WP5；4WP4、4WP5；2#变压器所带回路为6WP1～6WP3；7WP1～7WP5；8WP1～8WP6 5、变电所不宜与职工厨房经常积水的场所贴邻，见GB50053—94中2.0.1条七款。

S-1#、S-2#、S-3#楼监理单位图纸会审意见水专业：S-1#楼：⑴首层排水、给水、中水坐标不详。

（商同）S-2#楼：⑴暖气干管均无标高，排气阀应立式安装。

⑵暖气支管回水设计截止阀（规范：采暖采用闸阀；给排水采用截止阀）。

⑶暖气系统管道变径要标注准确。

（黎艳萍）S-2#楼给排水分册（岳广河）1、工程概况中总建筑高度为11.1M，实际情况是地上一层高度为4.5M，地下一层，高度为3.9M，地下二层高度为3.6M，各层相加总高度为12M。

与工程概况总说明不符。

2、雨水立管在±0.000以上1M处设立管检查口，建议能否取消。

3、消火栓系统，本工程的消防水泵位于12#楼地下，应该为2#地下车库。

4、消火栓系统，屋顶水箱位于B-19#楼屋顶，应该为A-15#楼屋顶。

5、防腐及油漆和保温：给水管道，自动喷洒管道采用内筋嵌入式衬塑钢管，建议取消刷银粉两道做法。

6、防腐及油漆和保温：⑴消火栓管道采用内外壁热浸镀锌钢管，建议取消明管管道刷防腐漆，银粉各两道的做法。

⑵建议取消消火栓暗装管道，管井内消火栓刷两道防锈漆的做法。

7、穿窗井部分给水，中水管保温做法：消火栓管道穿窗井部分保温做法，建议取消外包镀锌铁皮做法，改为外缠防火塑料布，是否同意。

8、主要设备表标注洗脸盆21个、蹲便器20个、图纸上洗脸盆13个、蹲便器12个，是否按图施工。

9、主要设备表上没有标注9#卫生间座便器，是否按图施工。

S-2#楼暖通分册（岳广河）1、地下一层采暖系统：系统图标注为NLB16和WLB17；平面图标注为WLA16和WLA17；因为B和A代表散热器型号，请问以哪个图为准。

2、地下二层主要设备表PRF-B2-1排风机性能参数与平面图上的性能参数不符，请问以那个图为准。

3、地下二层主要设备表有F-2油网过滤器2台，平面图只有XH-B2-1新风换气系统上1台。

4、地下二层主要设备表有F9通风短管3个：图纸上没有。

5、人防通风主要设备表上有DN25倾斜式微压计1套，请问在什么位置。

电气审查意见汇总（至2011.03.31）电气审查意见汇总（至2011.03.31）(2011-04-06 12:15:21)一、违反强制性条文1、主厂房照明照度值、照明功率密度值应按《建筑照明设计标准》GB50034-2004第6.1.7条执行。

回复：经重新计算，主厂房普通照明照度值为215 lx，照明功率密度为5.8 ，另生产区域均配有局部加强照明，满足设计规范要求。

2、应急、疏散灯灯具不符合GB50016-2006 11.3.6条。

回复：应急、疏散灯具除符合本图纸规定外，还应符合现行国家标准《消防安全标志》GB 13495和《消防应急灯具》GB 17945的有关规定。

3、未采取总等电位联结，不符合GB 50054-95 4.4.4条规定。

回复：在出图时尚未明确进线柜的位置，故图中未表示。

现已确定，在主厂房总进线处（45~46轴线、O~N轴线）设置总等电位联结端子箱MEB。

4、配电室消防应急照明的照度，不能保证正常照明的照度，不符合GB50016-2006第11.3.2条。

回复：配电室内6盏单管荧光灯灯管内增加照明应急模块，以保证不低于配电室正常照明照度。

5、配电室内少消防应急照明，GB50016-2006第11.3.1之2条。

回复：配电室内2盏单管荧光灯灯管内增加照明应急模块PAK-YA136，共计2个，在配电室内南北两侧墙上各增加1盏应急照明灯具，装高距地+2.8米，型号为HJD211-3(A) ~220V 2X3W，共计2盏，其电源引自5MX-WL9应急照明回路。

6、办公楼防雷避雷网格中间一格尺寸超标，违反GB50057-94(2000年)第5.2.1条。

回复：在B1办公楼电气施工图设计说明中第十点2条说明避雷网格不大于20x20m或24x16m。

屋面防雷平面布置图为示意，施工时屋面上5轴线和8轴线避雷带分别向6、7轴线分别移动2米。

7、应急照明采用节能自熄开关控制，应急时缺少自动点亮措施。
