电气审图意见

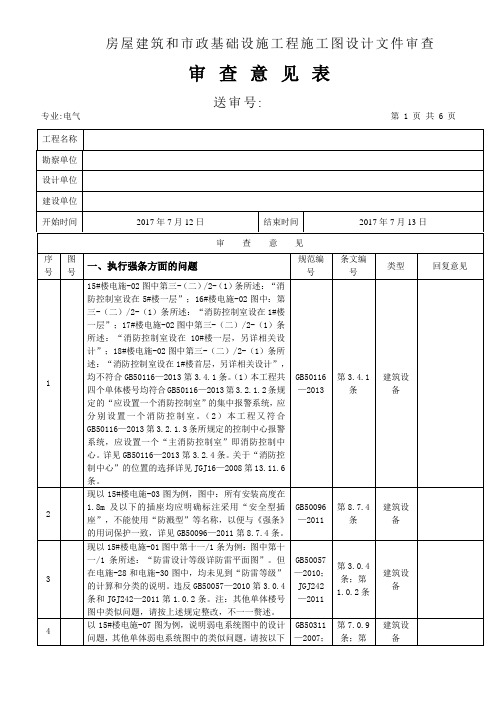

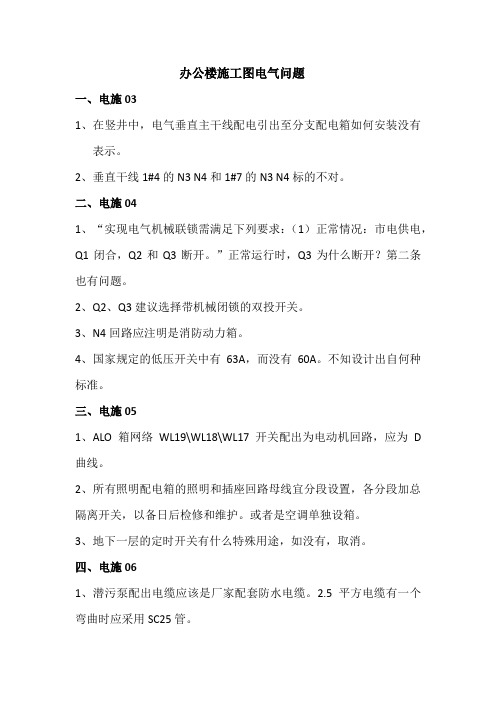

办公楼施工图电气问题一、电施031、在竖井中，电气垂直主干线配电引出至分支配电箱如何安装没有表示。

2、垂直干线1#4的N3 N4和1#7的N3 N4标的不对。

二、电施041、“实现电气机械联锁需满足下列要求：（1）正常情况：市电供电，Q1闭合，Q2和Q3断开。

”正常运行时，Q3为什么断开？第二条也有问题。

2、Q2、Q3建议选择带机械闭锁的双投开关。

3、N4回路应注明是消防动力箱。

4、国家规定的低压开关中有63A，而没有60A。

不知设计出自何种标准。

三、电施051、ALO箱网络WL19\WL18\WL17开关配出为电动机回路，应为D 曲线。

2、所有照明配电箱的照明和插座回路母线宜分段设置，各分段加总隔离开关，以备日后检修和维护。

或者是空调单独设箱。

3、地下一层的定时开关有什么特殊用途，如没有，取消。

四、电施061、潜污泵配出电缆应该是厂家配套防水电缆。

2.5平方电缆有一个弯曲时应采用SC25管。

2、AT-XDT1 AT-CDT1箱电梯安全变压器的容量没有选，开关配合不合理。

排风扇开关应为D曲线。

3、电气说明中设有消防巡检柜，而系统图没有表示，不便于施工安装和日后订货。

喷淋泵和消防泵属电动机回路4颗线就够了。

喷淋泵回路的名称写成了消防泵。

4、电气说明中有“消火栓泵、喷洒泵、防排烟风机、消防电梯、消防控制室、等一级负荷回路的断路器在过负荷时只作用于报警，不作用于跳闸。

”在系统图中应该加上该说明。

5、各层应急照明配电中如何保证应急时灯亮？6、首层应预留移动信号电源。

五、电施081、没有介绍变电所低压TN-S系统的接地的做法。

2、在电气竖井内为何还要使用金属线槽？3、所有的排污泵均少配1根控制线管。

4、本工程不适合采用电缆桥架，应采用防火金属线槽。

5、普通交联电缆的外径：由变电所至竖井的400x100防火金属线槽偏小。

普通电缆外径大致是：25是19 35是20 185是29。

6、各风机房水泵房的电动机没有配电。

2019年-2019年电气施工图外审意见汇总（转贴）2019年-2019年电气施工图外审意见汇总一、住宅小区电气设计1、小区10KV配电系统规划应在设计中交代，是环进环出方式还是终端进线方式，以便画出配电系统；2、Ι类车库的负荷等级为一级----目前建筑设计采用连通地下室较普遍，用作停车时应引起重视，此类情况小区供电负荷等级应提高。

3、小区住宅公变应为TN-C-S系统，设计不宜采用TN-S系统；4、商铺、每个排屋、单个单元均由小区公变引电源，不合理----这一问题十分普遍，主要是未弄清与电力部门配电的界线，一般设计院应对小区楼幢的配电进行组织，其回路控制在400A以下为宜；5、各楼每单元电度表箱总开关统一选315A不妥，应按各单元实际用电量来选用主开关；6、住宅的总断路器应选择同时可切断中性线的开关电器。

7、高层住宅消防电梯机房，空调回路不应从消防电梯配电箱引出；8、设置在户外的电表箱未交待防雨措施；9、屋顶花园、无雨棚的出入口露天处未交待灯具选型为防水型；10、住宅套内插座的选型未按使用要求选用不同规格的产品，如10A、16A…；11、重要负荷、消防设备未采用单独回路供电；12、线缆过沉降缝的做法未作说明。

二、幼儿园电气设计1、幼儿园三相空调插座距地应大于1.8米。

2、幼儿园紫外线杀菌灯开关宜设置防误开措施。

3、幼儿园属于公共建筑，其雷击次数大于0.012应加防雷设计；4、幼儿园的寝室宜设置夜间巡视照明（适用于寄宿幼儿园）；5、总建筑面积大于3000㎡的儿童活动场所应设火灾自动报警系统[GB50016-2019第11.4.1.8]本工程幼儿园总建筑面积为3027㎡，因此应设火灾自动报警系统；三、校园电气设计1、室内黑板灯采用YG普通形萤光灯不能满足要求（黑板要求照度为500LX，教室为300LX）。

2、学校建筑插座回路应装设漏电保护开关，未装设。

3、照明回路与吊扇回路共用一个回路，未考虑吊扇的保护接地线。

建筑电气1.走道、楼梯间、卫生间等无人长期逗留场所，未选用LED灯光源。

不满足“公共建筑节能设计标准”GB 50189-2015，第6.3.4条的规定。

2.为了减少接地故障引起的电气火灾危险而装设剩余电流保护电器，其动作电流大于300mA，不满足GB50054-2011第6.4.3条的规定。

6.4.3为减少接地故障引起的电气火灾危险而装设的剩余电流监测或保护电器，其动作电流不应大于300mA；当动作于切断电源时，应断开回路的所有带电导体。

3.非消防电源配电系统，未设置切断非消防电源联动控制功能附件，不满足GB50116-2013，第4.10.1条的规定。

4.居室和卫生间，所设置求助呼叫按钮安装高度，不符合“养老设施建筑设计规范GB50867-2013”，第7.3.11条的规定。

5.空调、洗衣机等电源插座未带控制开关，不满足“江苏省住宅设计标准”DGJ32/J26-2006，第10.1.6.2条的规定。

6.应明确应急照明线路敷设要求，应符合GB50016-2014第10.1.10条第1款第2款。

10.1.10消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：1 明敷时(包括敷设在吊顶内)，应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷。

2 暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。

3消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。

7.应明确突出屋面的非金属物的防雷保护措施，应符合第4.4.2条。

8.应补充各节能灯具应配节能镇流器，应符合第3.3.6条。

9.弱电系统进线应加SPD保护，应符合GB50311-2007第7.0.9条。

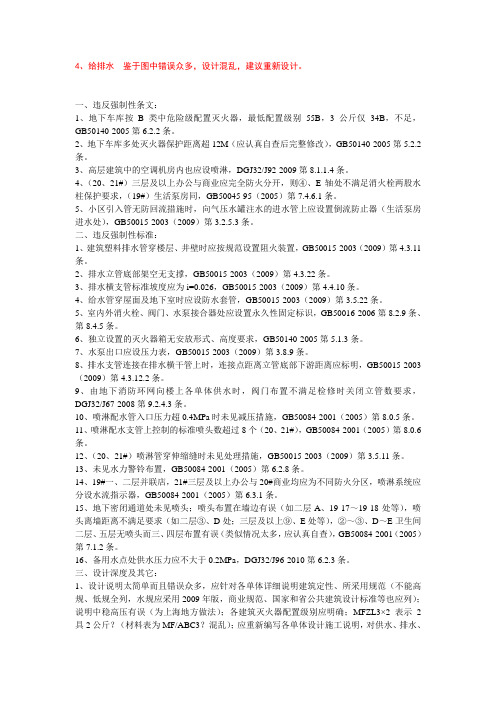

4、给排水鉴于图中错误众多，设计混乱，建议重新设计。

一、违反强制性条文：1、地下车库按B类中危险级配置灭火器，最低配置级别55B，3公斤仅34B，不足，GB50140-2005第6.2.2条。

2、地下车库多处灭火器保护距离超12M（应认真自查后完整修改），GB50140-2005第5.2.2条。

3、高层建筑中的空调机房内也应设喷淋，DGJ32/J92-2009第8.1.1.4条。

4、（20、21#）三层及以上办公与商业应完全防火分开，则④、E轴处不满足消火栓两股水柱保护要求，（19#）生活泵房同，GB50045-95（2005）第7.4.6.1条。

5、小区引入管无防回流措施时，向气压水罐注水的进水管上应设置倒流防止器（生活泵房进水处），GB50015-2003（2009）第3.2.5.3条。

二、违反强制性标准：1、建筑塑料排水管穿楼层、井壁时应按规范设置阻火装置，GB50015-2003（2009）第4.3.11条。

2、排水立管底部架空无支撑，GB50015-2003（2009）第4.3.22条。

3、排水横支管标准坡度应为i=0.026，GB50015-2003（2009）第4.4.10条。

4、给水管穿屋面及地下室时应设防水套管，GB50015-2003（2009）第3.5.22条。

5、室内外消火栓、阀门、水泵接合器处应设置永久性固定标识，GB50016-2006第8.2.9条、第8.4.5条。

6、独立设置的灭火器箱无安放形式、高度要求，GB50140-2005第5.1.3条。

7、水泵出口应设压力表，GB50015-2003（2009）第3.8.9条。

8、排水支管连接在排水横干管上时，连接点距离立管底部下游距离应标明，GB50015-2003（2009）第4.3.12.2条。

9、由地下消防环网向楼上各单体供水时，阀门布置不满足检修时关闭立管数要求，DGJ32/J67-2008第9.2.4.3条。

电气专业审图回复意见：1、应明确旅馆的建筑等级，用电负荷等级应满足JGJ62-90表5.3.1-1的要求。

对该条意见回复如下：经与建筑专业联系，该酒店为三级旅馆建筑。

用电负荷等级满足JGJ62-90表5.3.1-1的要求2、应执行长城乡【2007】57号文及公共节能设计标准规定，说明照度标准，照明功率密度值，灯具功率因数值（采用节能灯具），包括二次装修房间。

个别房间照明功率密度值没有满足GB50034-2004中6节的要求（强条），如地下室风机房，生活水池，一层设备间等。

办公室照度标准400Lx，冷冻机房100Lx没有满足GB50034-2004中5.2.2条及5.3.1条要求，地下室风机室应增加应急灯数量。

对该条意见回复如下：根据《建筑照明设计标准》，本工程所采用灯具全部为节能型光源，荧光灯采用电子式整流器，自带功率因数补偿装置，补偿后功率因数不小于0.9。

对各房间的照度标准（包括需二次装修的场所）及照明功率密度值应符合如下标准。

办公室、会议室：照度标准300lx；照明功率密度11W/m2；中餐厅：照度标准200lx；照明功率密度13W/m2；空调机房：照度标准150lx；门厅：照度标准300lx；照明功率密度15W/m2；3、消防配电线路明敷应采用防火措施。

见GB50016—2006中11.1.6条1款（强条）。

对该条意见回复如下：消防配电线路明敷应刷防火涂料加以保护。

4、变电所总负荷及分回路负荷计算应包括设备容量，计算容量，功率因数，需用系数，计算电流。

见审查要点中6、7条。

变压器负荷计算数据有错，变电所配电系统图（一）中注明3有错，正常运行时1#变压器所带回路缺少3WP1～3WP3（排污泵、生活水泵、电梯）、4WP4、4WP5（电梯、消防控制室），2#变压器所带回路缺少7WP5（电话机房），所带AA8柜回路标注不完整，应为8WP4～8WP6。

对该条意见回复如下：注明3：正常运行时1#变压器所带回路为2WP1～2WP5；3WP1～3WP5；4WP4、4WP5；2#变压器所带回路为6WP1～6WP3；7WP1～7WP5；8WP1～8WP6 5、变电所不宜与职工厨房经常积水的场所贴邻，见GB50053—94中2.0.1条七款。

建筑电气常见问题和处理(审图公司意见总结)序一．负荷等级常见问题规名称编号条目处理意见号供配电系统设计规GB50052-20093.0.11施工说明中一、二级负荷不明确及供电要求不高层民用建筑设计防火GB50045-95(2005)9.1.1审查意见明确，但系统设计符合工程特性。

规建筑设计防火规GB50016-200611.1.1供配电系统设计规GB50052-20093.0.1高层民用建筑设计防火2一、二级负荷系统设计不符合工程特性。

GB50045-95(2005)9.1.1整改规建筑设计防火规GB50016-200611.1.1Ⅰ类汽车库、机械停车设备以及采用升降梯作汽车库、修车库、停车GB50067-979.0.1.13车辆疏散出口的升降梯用电未按一级负荷供场设计防火规整改电。

供配电系统设计规GB50052-20093.0.1序二、变配电所、发电机房常见问题规名称编号条目处理意见号地下变配电站、配电室的防淹、防潮措施未考110kV及以下变电所设计规GB50053-942.0.1审查意见虑，并且忽略通风及运输条件。

低压配电设计规GB50054-20114.3.63.3.11、低压用户电气装置规程DGJ08-100-20033.3.14/4变电所、配电室配电柜（屏）后的通道出口或设两个出口时的间距不符合规规定。

10kV及以下变电所设计规GB50053-944.2.6整改2民用建筑电气设计规JGJ16-20084.7.3忽略变电所、配电室门的开启方向，变配电所、配电间的对外出口不符合规要求。

10kV及以下变电所设计规GB50053-946.2.2、6.2.6审查意见低压配电设计规GB50054-20114.3.2变电站、配电室设计中，未注明高、低压断路3～110kV高压配电装置设计规GB50060-20084.1.33器分断能力，或高、低压断路器分断能力不符低压配电设计规GB50054-20113.1.1/6审查意见合设计规的要求。

序一．负荷等级常见问题规名称编号条目处理意见号供配电系统设计规GB50052-2009 3.0.11 施工说明中一、二级负荷不明确及供电要求不高层民用建筑设计防火GB50045-95 (2005) 9.1.1 审查意见明确，但系统设计符合工程特性。

规建筑设计防火规GB50016-2006 11.1.1供配电系统设计规GB50052-2009 3.0.1高层民用建筑设计防火2 一、二级负荷系统设计不符合工程特性。

GB50045-95(2005) 9.1.1 整改规建筑设计防火规GB50016-2006 11.1.1Ⅰ类汽车库、机械停车设备以及采用升降梯作汽车库、修车库、停车GB50067-97 9.0.1.13 车辆疏散出口的升降梯用电未按一级负荷供场设计防火规整改电。

供配电系统设计规GB50052-2009 3.0.1序二、变配电所、发电机房常见问题规名称编号条目处理意见号地下变配电站、配电室的防淹、防潮措施未考1 10kV 及以下变电所设计规GB50053-94 2.0.1审查意见虑，并且忽略通风及运输条件。

低压配电设计规GB50054-2011 4.3.63.3.11 、低压用户电气装置规程DGJ08-100-20033.3.14/4变电所、配电室配电柜（屏）后的通道出口或设两个出口时的间距不符合规规定。

10kV 及以下变电所设计规GB50053-94 4.2.6整改2 民用建筑电气设计规JGJ16-2008 4.7.3忽略变电所、配电室门的开启方向，变配电所、配电间的对外出口不符合规要求。

10kV 及以下变电所设计规GB50053-94 6.2.2 、6.2.6 审查意见低压配电设计规GB50054-2011 4.3.2变电站、配电室设计中，未注明高、低压断路3～110kV 高压配电装置设计规GB50060-2008 4.1.33 器分断能力，或高、低压断路器分断能力不符低压配电设计规GB50054-2011 3.1.1/6审查意见合设计规的要求。

给排水专业一、总平面图：1、应设有标注±0.00与绝对标高关系。

无法校对室外排水管的标高与地下层顶板的关系。

2、请复核地下层的室外覆土能否满足要求。

3、SS-2-04图中，室外的污水管采用DN300穿过地下层排入商铺前的污水管不合理。

4、雨水管，污水管均设在室外地下层上部的覆土内，无法满足埋深要求。

5、雨水口DN400穿过地下层排商铺前的雨水管不合理6、7、8楼的雨水应排入雨水回收池，回收池应设溢水管。

7、污水处理应采用无重力污水处理设备，并应标注相关尺寸。

8、园林的弱电系统（公共广播、视频监控等）都没有设计，请补充。

9一期围墙的照明、监控等都没有设计，预留管线无法预留。

请补充设计。

二、商业平面图：1、7.8# SS-7.8-03图，商铺上方的排水吊管过多，严重影响商铺销售和使用。

2、排水管应向A轴方向排水，不应向商铺后端排水，然后又穿过地下层排入商铺门前排水方案不合理。

3、SS-7.8-03图，消防栓干管不应敷设在商铺上方，应改在地下层敷设。

4、SS-7.8-03图，每个商铺设二套消防栓不合理。

三、通用图：1、SS-T-05图，湿式报警阀组设在28层，没有位置安装。

2、自动喷淋系统的分区应统一。

3、SS-T-07图中，商铺的水价与住宅水价不同，应分开设水表。

4、SS-T-09图中，喷淋系统的统管按30l/s计，喷淋泵是否采用二用一备，水泵的统量为20l/s，二用偏大，塔楼用的喷淋系统湿式报警阀设在何处？图纸标注不清。

电气部分一、导线选型：1、超过100M的超高层建筑的消防设备供电干线及支线采用矿物绝缘电缆，其他消防设备供电干线及支线采用耐火电缆。

2、除以述导线外，其他导线采用阻燃型电缆。

二、地下层与裙楼：1、10kv高压电缆尽管不安在室内敷设，建议改在室外。

2、DS-D-03图中，按供电部门要求，2#高压配电房的配电柜应采用中置柜。

3、DS-D-15图，潜水泵应设漏电保护。

4、应急疏散照明应设火灾时强通电装置。

电气审查意见汇总（至2011.03.31）电气审查意见汇总（至2011.03.31）(2011-04-06 12:15:21)一、违反强制性条文1、主厂房照明照度值、照明功率密度值应按《建筑照明设计标准》GB50034-2004第6.1.7条执行。

回复：经重新计算，主厂房普通照明照度值为215 lx，照明功率密度为5.8 ，另生产区域均配有局部加强照明，满足设计规范要求。

2、应急、疏散灯灯具不符合GB50016-2006 11.3.6条。

回复：应急、疏散灯具除符合本图纸规定外，还应符合现行国家标准《消防安全标志》GB 13495和《消防应急灯具》GB 17945的有关规定。

3、未采取总等电位联结，不符合GB 50054-95 4.4.4条规定。

回复：在出图时尚未明确进线柜的位置，故图中未表示。

现已确定，在主厂房总进线处（45~46轴线、O~N轴线）设置总等电位联结端子箱MEB。

4、配电室消防应急照明的照度，不能保证正常照明的照度，不符合GB50016-2006第11.3.2条。

回复：配电室内6盏单管荧光灯灯管内增加照明应急模块，以保证不低于配电室正常照明照度。

5、配电室内少消防应急照明，GB50016-2006第11.3.1之2条。

回复：配电室内2盏单管荧光灯灯管内增加照明应急模块PAK-YA136，共计2个，在配电室内南北两侧墙上各增加1盏应急照明灯具，装高距地+2.8米，型号为HJD211-3(A) ~220V 2X3W，共计2盏，其电源引自5MX-WL9应急照明回路。

6、办公楼防雷避雷网格中间一格尺寸超标，违反GB50057-94(2000年)第5.2.1条。

回复：在B1办公楼电气施工图设计说明中第十点2条说明避雷网格不大于20x20m或24x16m。

屋面防雷平面布置图为示意，施工时屋面上5轴线和8轴线避雷带分别向6、7轴线分别移动2米。

7、应急照明采用节能自熄开关控制，应急时缺少自动点亮措施。
