电气工程的审图要点审核图纸应熟悉设计单位采用有关设计规范及采用图集，认真审核图纸，发现矛盾、疏漏、错误，及时提出审图意见。
尤其是注意解决土建与设备、设备与设备各工种之间相互配合的问题，通过核对土建与设备图，重点解决设备预留洞、管线、预埋件中的错、漏，核对结构图与建筑图纸，重点解决尺寸、位置、标高等错、漏、碰问题，并在施工前，将上述问题提请设计解决，减少和避免今后返工。
一般工程常规做法：变配电室、消防、电信、电视各专业均由电力设计院、消防局、电信局、有线电视台，当地专业设计院、管理部门审定或出设计。
施工均由有施工资质的专业公司施工，监理以协调为主，与其配合参与联动调试。
电气安装专业工程重点应为动力、照明与各专业协调设计、外管网设计施工，功能配套。
全方位审核图纸，对设计、业主、施工提出审图意见、合理的建议及施工重点部位应采取的适当措施。
审查图纸应以设计、验收规范为准则，从以下几方面审核图纸：一、指出电气安装图纸与设计规范、验收规范要求及使用功能方面的不符之处，使其达到设计验收规范要求。
1.1 接地体埋设。
应参与现场，熟悉地质报告、地质岩石深度与地下水位；应知土建基础设计型式及有关防水层等。
依据现场各因素，确认设计是否合理、自然接地体可否利用以及设计可否能满足要求。
1.2 应知玻璃幕墙等电位设计、女儿墙铝塑扣板、大理石压顶、不锈钢栏杆、屋顶避雷网格是否满足设计要求与验收规范要求。
1.3 复核避雷引下线间距、避雷网格大小、侧击避雷、金属门窗接地、等电位接地要求。
1.4 应知配电间空间、配电柜高度是否符合操作安全距离。
母线、桥架、配电箱排列间距、接地干线敷设能否满足验收要求。
1.5 强弱电桥架、槽满率是否符合发展与扩容要求，桥架形式、隔断是否符合验收要求。
1.6 照明系统单回路开关，导线截面与开关匹配，上下级开关匹配，设备开关，接触器与设备容量匹配，线路开关整定电流是否符合住宅设计规范要求。
1.7 火灾探测器设计位置与大梁位置、空调风口、灯具、卷帘门等位置是否符合设计要求。
110kV变电站工程中电气施工图纸审核方法及要点:阐述了电气施工图纸审核的重要性及其审核要点,指出电气施工图纸审核直接影响到工程的进度、质量、成本及安全等。

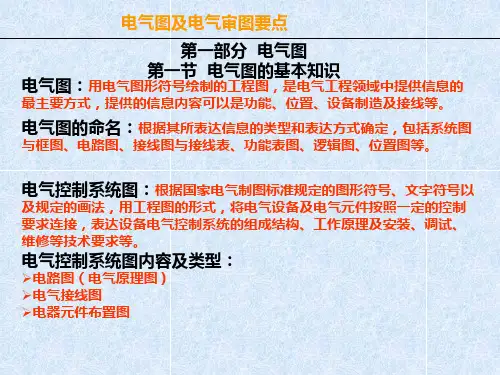

关键词:电气工程;施工图纸;审核要点一、电气施工图纸电气图纸是根据电气工作原理或安装、配线等电力电气工程的要求,按电源、各电气设备和负载之间连接的关系而绘制的图纸。
它是从事电气工程的技术人员进行赖术交流和生产活动所必须掌握的语言。
学会识图的基本方法、步骤以及电工由气图纸中的有关规宗。
二、110kV变电站工程中电气施工图纸审核方法及要点(一)图纸自审1定量审核一是防雷接地材料:主要包括接地极(镀锌角钢、钢管、铜板等)、接地母线(镀锌扁钢、圆钢等)、避雷带(针)、引下线(镀锌扁钢、圆钢等)、断接卡子等。
二是电缆支架、电缆桥架:电缆沟支架数量及梯级式桥架、托盘式桥架、槽式桥架、直通、水平弯通、垂直弯通、立柱、托臂等数量。
三是滑触线:型钢滑触线、安全滑触线、软电缆移动装置等,四是安装用钢材:电气图中安装用钢材比较零散,是施工中必须用到的,但图中经常遗漏这些材料,较常用的有角钢(50 x 50 x5)、槽钢([10、[8)、工字钢(110)、薄钢板等五是照明装置:照明平面布置图中的灯具、开关、插座、导线等汇总数量与材料表应一致。
六是管线用量:即钢管、电缆用量,比较复杂,需要仔细核对。
管线表中的每根管线都要在配管(线)平面图上找到位置,并核对其所给长度是否足够;配管(线)平面中所示的管线都应在管线表中找到,所有管线核对完后,把同规格型号的电缆(线)、钢管相加,与材料表量比较,有问题就要详细记录,为提材料计划、工程签证等作准备。
2定性审核。
一是防雷接地:接地系统不应有遗漏,接地装置与建筑物距离要满足规范要求;避雷针(带)保护范围需满足要求。
二是电缆支架、电缆桥架:电缆支架层数需满足电缆数量及质量要求;电缆桥架选型要适当,一般原则是信号电缆选用槽式桥架,控制电缆选用托盘式桥架,动力电缆选用梯级式桥架或托盘式桥架;防火、高温场所选用阻燃桥架等。

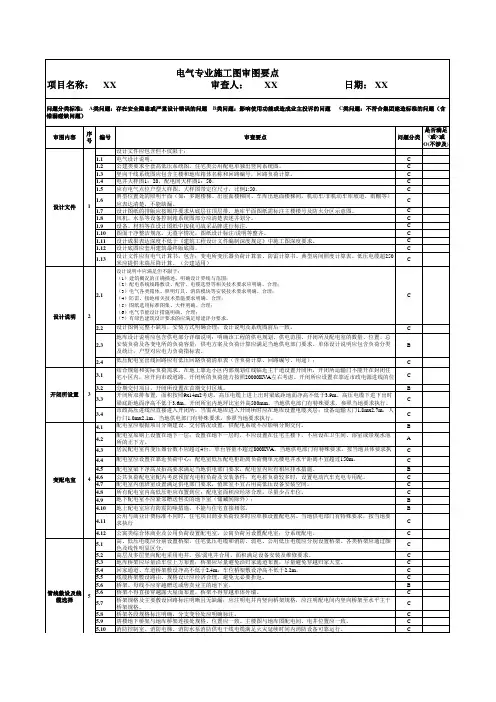

审图要点（总结）一、图纸目录：1、是否齐全；二、说明：1、负荷化分；2、供配电方案；3、线路敷设，电缆选型是否合理；4、强电说明包括以下系统：高压配电系统；变电配电系统；照明系统；防雷系统；接地保护系统；控制系统；漏电保护系统；电力监控系统。
弱电说明包括以下系统：电视系统；总合布线系统；可视对讲系统；门禁系统；闭路监控系统；停车场管理系统；燃气抄表系统；巡更系统。
审查时查看是否有遗漏。
5、计算书：1）负荷计算书要完整；2）成对变压器的负荷分配不均匀；三、系统图：1、低压配电系统：技术问题：进线开关、互感器、母线、断路器、电缆选型是否合理：1）消防负荷的电缆：超高层（100米以上）要使用矿物绝缘电缆，非超高层使用无卤低烟阻燃耐火型铜芯电缆。
2）住宅为抄表到户，低压柜处不使用智能表，不设置电力监控后台；公共负荷采用集中计量。
3）室外可使用铠装电缆（埋地），室内沿桥架敷设无需使用铠装电缆。
2、漏电火灾报警系统：在末端配电箱中层箱是否有表达漏电保护器；四、干线图审图要点：1、干线系统图中应标注明各干线的编号，及编号应于低压系统图对应；五、干线平面图审图要点：1、总进线套管是否可理，是否方便进出线，明确市政高压接入点。
2、高低压变配电室的设置：1）距离负荷中心，减少传输距离；2）进出线是否方便，避免来回绕线；3）有无超出供电半径（≦200米，一般选择150以内）及电压降以确保供电质量等级；4）不能设在地下最底层，仅有地下一层除外；5）上方不能有积水场所；左右有水泵房要做好防水处理6）按业态设置高、低压配电室；7）布置应符合规范，满足吊装运输，机房大小等需要；8）配电房长度超过7米，应设两个出口，并宜布置在配电室的两端；9）设备数量与位置应和系统图对应；10）发电机房要考虑进、排风，排烟管（烟囱）等设置；11）电讯机房、电视机房、酒店网络机房，酒店卫星机房等机房位置；12）竖井大小是否够用、是否直通；13）变配电房通道门应开向通道；14）配变电所位置的选择不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁，当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。
电气施工图审图要点一、引言在建筑工程中，电气施工图是不可或缺的一部分。
它涵盖了电气系统的设计原理、设备布置、线路敷设等重要信息。
审图是确保电气施工图的质量和合规性的关键步骤。
本文将详细介绍电气施工图审图的要点。
二、电气施工图审图的目的电气施工图审图的主要目的是发现和纠正施工图中可能存在的缺陷和错误，包括但不限于设计错误、违反规范、不符合实际需求等问题。
通过审图，可以确保电气系统的设计合理、安全、可靠，同时符合相关法规和标准。
三、电气施工图审图要点1、设计合理性：审图时应电气系统的设计是否合理。
这包括电源配置、负载分布、线路敷设等是否符合规范和实际需求。
同时，应考虑系统的可扩展性和可维护性。
2、图纸完整性：确保电气施工图中包含了所有必要的信息，如系统图、平面图、大样图等。
还应检查图纸中的标注、说明和细节是否清晰、完整。
3、设备选型：审图时应检查电气设备的选型是否合适。
这包括设备的功率、型号、规格等是否满足设计要求，同时应考虑设备的能效和环保性能。
4、线路敷设：检查线路的敷设方式是否合理，包括线路的走向、路由、敷设方法等。
同时，应线路的防护措施是否到位，以防止潜在的安全风险。
5、防雷接地：对涉及防雷接地的图纸，应检查防雷装置的布置、型号、规格是否符合规范。
同时，应确保接地装置的可靠性和安全性。
6、图纸合规性：检查电气施工图是否符合相关的法规和标准，如国家或地方的建设标准、消防规范等。
还应图纸是否符合环保、能效等方面的要求。
7、图纸可读性：良好的图纸应清晰易懂，方便阅读和理解。
审图时应图纸的清晰度、标注的准确度以及图纸的整洁度。
四、审图流程1、详细阅读图纸：仔细阅读电气施工图，了解设计意图和细节。
2、检查图纸完整性：确认图纸是否完整，包括必要的系统图、平面图、大样图等。
3、检查设计合理性：评估电气系统的设计是否合理，考虑实际需求和未来的扩展性。
4、检查设备选型：核实设备选型是否满足设计要求，同时考虑能效和环保性能。
电气审图关键点1. 引言电气审图是在电气工程工程设计阶段进行的重要环节，其目的是确保电气系统符合相关的法规、标准和标准，并能平安、可靠地运行。
在进行电气审图时，需要特别关注以下几个关键点，以确保审图工作的准确性和完整性。
2. 设计标准和标准在进行电气审图之前，首先要明确适用的设计标准和标准。
电气系统设计需要遵循国家和地方的相关法规和标准，例如国家电气设备安装工程施工及验收标准、国家低压电器平安技术规定等。
审图人员需要详细了解这些标准和标准，并将其应用到审图过程中。
3. 设备选择与布局电气审图中，设备选择和布局是一个重要的关键点。
审图人员需要确认所选设备是否符合标准要求，并确保其安装位置和布局合理。
审图人员应该关注以下几个方面： - 设备的额定电压、电流和功率是否满足设计需求。
- 设备的安装位置是否符合标准要求，例如距离容易受到外界影响的区域的要求。
- 设备的通风和散热是否得到充分考虑。
- 设备之间的间距和通道是否足够，方便维修和检修。
4. 电气图纸审图人员需要仔细检查和审查电气图纸，以确保其准确性和完整性。
主要关注以下几个方面： - 电路图的连线是否正确，是否符合设计需求。
- 过载和短路保护是否设置得当。
- 地线和防雷设施是否符合要求。
-照明回路和插座的布置是否合理。
- 控制系统和自动化系统的连接和布线是否正确。
- 电缆和线管的布置是否符合标准要求。
5. 平安设施和防护电气审图中，平安设施和防护是一个重要的关键点。
审图人员应该仔细检查以下平安设施和防护措施： - 火灾报警器和烟感探测器的配置是否符合标准要求。
- 消防设备是否充足，并且位置合理。
- 电气室和配电箱的平安标识是否完整，是否容易识别。
- 接地系统的布置是否符合标准要求。
6. 校审记录和修改在进行电气审图的过程中，审图人员应该做好校审记录，并对发现的问题进行修改和跟进。
审图人员应该将校审记录和修改意见详细记录下来，以便设计人员和施工人员进行相应的修改和改良。

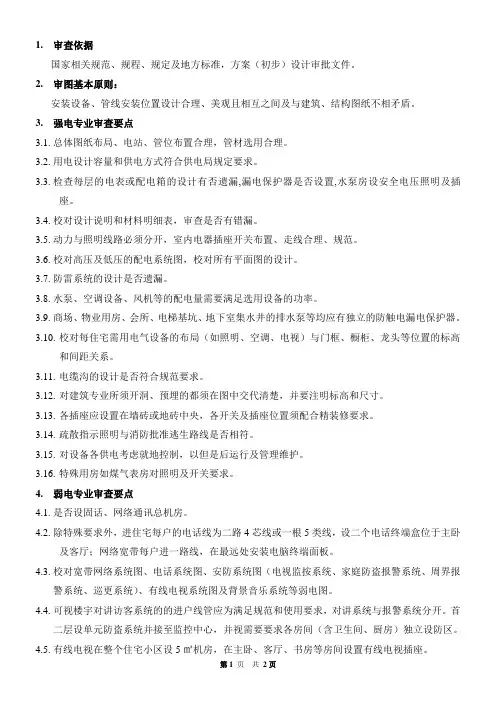

1.审查依据国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。
2.审图基本原则：安装设备、管线安装位置设计合理、美观且相互之间及与建筑、结构图纸不相矛盾。
3.强电专业审查要点3.1.总体图纸布局、电站、管位布置合理，管材选用合理。
3.2.用电设计容量和供电方式符合供电局规定要求。
3.3.检查每层的电表或配电箱的设计有否遗漏,漏电保护器是否设置,水泵房设安全电压照明及插座。
3.4.校对设计说明和材料明细表，审查是否有错漏。
3.5.动力与照明线路必须分开，室内电器插座开关布置、走线合理、规范。
3.6.校对高压及低压的配电系统图，校对所有平面图的设计。
3.7.防雷系统的设计是否遗漏。
3.8.水泵、空调设备、风机等的配电量需要满足选用设备的功率。
3.9.商场、物业用房、会所、电梯基坑、地下室集水井的排水泵等均应有独立的防触电漏电保护器。
3.10.校对每住宅需用电气设备的布局（如照明、空调、电视）与门框、橱柜、龙头等位置的标高和间距关系。
3.11.电缆沟的设计是否符合规范要求。
3.12.对建筑专业所须开洞、预埋的都须在图中交代清楚，并要注明标高和尺寸。
3.13.各插座应设置在墙砖或地砖中央，各开关及插座位置须配合精装修要求。
3.14.疏散指示照明与消防批准逃生路线是否相符。
3.15.对设备各供电考虑就地控制，以但是后运行及管理维护。
3.16.特殊用房如煤气表房对照明及开关要求。
4.弱电专业审查要点4.1.是否设固话、网络通讯总机房。
4.2.除特殊要求外，进住宅每户的电话线为二路4芯线或一根5类线，设二个电话终端盒位于主卧及客厅；网络宽带每户进一路线，在最远处安装电脑终端面板。
4.3.校对宽带网络系统图、电话系统图、安防系统图（电视监按系统、家庭防盗报警系统、周界报警系统、巡更系统）、有线电视系统图及背景音乐系统等弱电图。
4.4.可视楼宇对讲访客系统的的进户线管应为满足规范和使用要求，对讲系统与报警系统分开。

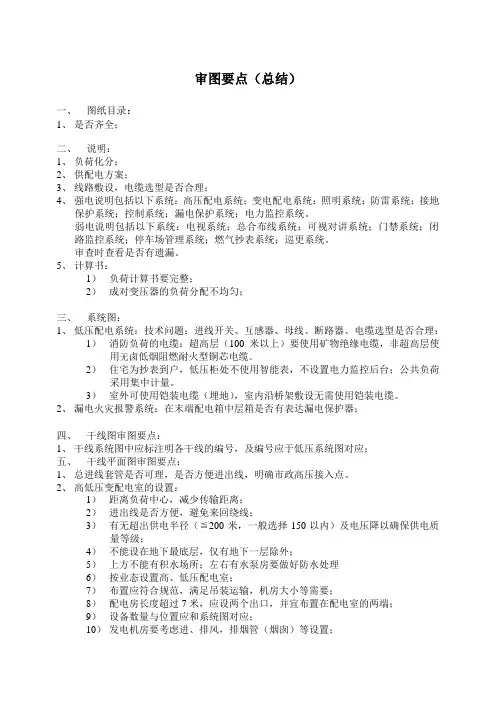

审图要点（总结）
一、图纸目录：
1、是否齐全；
二、说明：
1、负荷化分；
2、供配电方案；
3、线路敷设，电缆选型是否合理；
4、强电说明包括以下系统：高压配电系统；变电配电系统；照明系统；防雷系统；接地
保护系统；控制系统；漏电保护系统；电力监控系统。
弱电说明包括以下系统：电视系统；总合布线系统；可视对讲系统；门禁系统；闭路监控系统；停车场管理系统；燃气抄表系统；巡更系统。
审查时查看是否有遗漏。
5、计算书：
1）负荷计算书要完整；
2）成对变压器的负荷分配不均匀；
三、系统图：
1、低压配电系统：技术问题：进线开关、互感器、母线、断路器、电缆选型是否合理：
1）消防负荷的电缆：超高层（100米以上）要使用矿物绝缘电缆，非超高层使用无卤低烟阻燃耐火型铜芯电缆。
2）住宅为抄表到户，低压柜处不使用智能表，不设置电力监控后台；公共负荷采用集中计量。
3）室外可使用铠装电缆（埋地），室内沿桥架敷设无需使用铠装电缆。
2、漏电火灾报警系统：在末端配电箱中层箱是否有表达漏电保护器；
四、干线图审图要点：
1、干线系统图中应标注明各干线的编号，及编号应于低压系统图对应；
五、干线平面图审图要点：
1、总进线套管是否可理，是否方便进出线，明确市政高压接入点。
2、高低压变配电室的设置：
1）距离负荷中心，减少传输距离；
2）进出线是否方便，避免来回绕线；
3）有无超出供电半径（≦200米，一般选择150以内）及电压降以确保供电质量等级；
4）不能设在地下最底层，仅有地下一层除外；
5）上方不能有积水场所；左右有水泵房要做好防水处理
6）按业态设置高、低压配电室；
7）布置应符合规范，满足吊装运输，机房大小等需要；
8）配电房长度超过7米，应设两个出口，并宜布置在配电室的两端；
9）设备数量与位置应和系统图对应；
10）发电机房要考虑进、排风，排烟管（烟囱）等设置；
11）电讯机房、电视机房、酒店网络机房，酒店卫星机房等机房位置；
12）竖井大小是否够用、是否直通；
13）变配电房通道门应开向通道；
14）配变电所位置的选择不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁，当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。
3、结构板（楼板）预留洞问题：
要注意本层底板预留洞及下层向上引的顶板预留洞（本层及下层的上下引预留洞）；
4、穿剪力墙的套管预留问题：
横向穿人防及上下穿人防的套管预留；
5、电缆桥架走向问题：
1）从配电房出线总桥架大小问题；
2）高低压桥架配电是否顺路；最短路线，迂回最少；
3）大堂中空位置，桥架应走在最上层吊顶内；
4）是否有穿管井（风井、水井），中空露天区域；
5）照明配电箱位置：配电房－（风）机房－后勤区；
6）施工图电缆桥架应标明每一段规格、安装高度（施工图深度）；
7）室外电缆不应采用耐火型电缆；
8）地下室桥架内敷设的电缆不应采用铠装电缆（一般用于室外）；
6、配电是否遗漏：
1）强弱电总进线套管是否有遗漏；
2）物业用电；
3）公共卫生间；
4）机械停车配电是否有遗漏；
5）用电量比较大的功能区；
6）电力监控系统管线；
7）漏电火灾系统管线；
8）弱电设施的电源应考虑；
7、设置在户外的配电箱及控制箱应交待防雨措施；
8、电缆、桥架过沉降缝的做法应作说明；
9、对应问题；
1）电气专业
a)配电干线箱与平面对应；
b)配电干线箱与末端箱系统对应；
c)电梯配电；
d)扶梯配电；
2）给排水专业：
a)给水水泵；
b)中水水泵；
c)雨水回收；
d)水景机房；
e)冷凝水回收水泵；
f)排水泵；
3）空调专业：
a)空调机；
b)平时排风；
c)消防排风；
d)排油烟风机；
4）建筑专业：
a)防火卷帘；
b)电梯；
c)扶梯；
d)擦窗机；
六、照明：
1）疏散指示;
2）回路；跳灯控制等;
3）控制；BA、就地、声光、常明;
4）线槽走向；
5）系统；技术参数；
6）跨防火分区；
7）屋顶花园、无雨棚的出入口露天处应交待灯具选型为防水型；
8）教室内黑板要求照度为500LX，教室为300LX；
9）地下车库坡道处应做过渡照明；
10）应考虑航空障碍灯；
七、防雷接地：
1、应预计雷击次数，属于第几类防雷建筑物？
2、电源引入处宜装设过电压保护器（并注明试验等级），对于二类防雷建筑适用，对三
类防雷建筑仅要求电缆外皮接地等措施。
3、卫生间、泳池LEB端子箱未与卫生间内的插座PE连接；
4、变压器中性点接地宜按最短路径直径与基础接地体连接；
5、引入引出的金属电缆导管、电缆桥架及其支架必需接地；
八、成本控制：
1）多用电缆少用母线；
2）计算负荷减少浪费；
3）季节性负荷设置专用变压器，如制冷、制热空调、冰蓄冷设备；
4）采用节能型用电设备；
5）地下室普通照明跳控；
6）减少应急照明灯具数量；
7）选用节能自熄开关；
8）不必放大电缆截面；
9）选用性价比高的通用设备；
10）计算发电机容量；
九、设计优化：
1）非消防暗埋电线管采用PVC管（UPVC管，硬聚氯乙烯管）；
2）消防线路明敷采用JDG管（套接紧定式镀锌钢导管、电气安装用钢性金属平导管）；
3）管径大于或等于40mm考虑使用SC管（热镀锌焊接厚壁钢管）；
4）较多数量暗埋电线管改用桥架、线槽敷设；
5）采用预分支电缆，避免使用穿刺分支电缆；
6）减少放射式配电，多用树干式配电；
7）合理分布强、弱电间位置；
8）减少配电房距离空调机房、水泵房等大容量设备用电设备距离；
十、容易被忽略的：
1）公共配电房；
2）疏散指示及安全出口灯；
3）等电位联结；
4）强弱电进线管及标高；
5）防爆波电缆井；
6）弱电系统的浪涌保护；
7）非消防电源强切；
8）电井布置大样；
9）平面布置大样图的剖面图（施工图深度），应其全母线、柜子、线槽均应表达清楚；
10）
11）；。
