建筑电气施工图审查相关问题解析

建筑电气施工图审查相关问题解析————————————————————————————————作者：————————————————————————————————日期：一、供配电系统（含消防配电）（一）条文部分1、P3-4-2 GB50054-95第4.3.5条：关于消防设备配电线路的过负荷保护问题：掌握原则：（1）消防设备的专用配电线路的各级保护开关原则上不应装设作用于切断电路的热动或电子过载脱扣器，设计选型应予明确，如微型断路器、带热动或电子过载脱扣器的塑壳开关不适用。

但对于容量小、工作时间较短的设备如防火卷帘，选择塑壳开关不合理时，允许采用微型断路器，但应在满足短路保护前提下适当放大开关整定值；（2）消防设备电动机采用热继电器或其他型式的过负荷保护时，仅当有备用设备，并能在过载时实现备用互投，才允许作用于切断电路。

对单机设备过负荷保护只允许作用于报警。

电动机主回路的空开选择原则同第1点。

2、P-1-1-2 JGJ37-87第4.7.1条：关于变配电室等电气用房直接上层不应布置卫生间、浴室、盥洗室等，若采用隔板处理是否可行的问题：掌握原则：（1）对于公共建筑内上述场所不应布置在变配电等电气用房的直接上层，也不允许采用隔板处理；（2）对于变配电室等电气用房上方是住宅的工程，在确认建筑专业别无选择的情况下，允许采用隔板处理，但隔板夹层内必须采取可靠的防水、排水措施。

3、P-2-5-17 GBJ16-87第10.1.1条：关于用于确定消防负荷等级的室外消防用水量，是按总体的最大室外消防用水量，还是按单幢建筑物本身的室外消防用水量为依据的问题：掌握原则：服务于总体的消防设备，如消防水泵、消控中心或联体地下室的防排烟机等，应以总体中最大单体室外消防用水量来确定其负荷等级，而仅服务于单体本身的消防负荷，可按该建筑物室外消防用水量确定。

4、P-2-5-17、18 GBJ16-87第10.1.3条、GB50045-95第9.1.3条：关于地下室排污泵可否视为消防设备？生活泵与消防泵共室布置时，生活泵可否与消防泵由同一电源箱放射供电问题：掌握原则：（1）变配电房、柴油发电机房、消防水泵房内及消防电梯机坑内的排污泵，以及变配电设备机房所在地下层的排污泵（人防口部排污泵除外）按消防设备供电；（2）当生活、消防合用的水泵房为远离变配电所的独立建筑，允许两种水泵由泵房第一级配电箱分别放射式供电。

电气专业施工图审查中一些问题的解析发布时间：2023-02-17T02:57:04.742Z 来源：《建筑实践》2022年第19期作者：周桂祥[导读] 本人长期在一线从事建筑电气的设计工作周桂祥东南大学建筑设计研究院有限公司江苏南京 210096摘要：本人长期在一线从事建筑电气的设计工作，近年来在江苏省建设工程设计施工图审查管理中心和南京江北新区建设工程设计施工图审查中心兼职施工图审查工作，本文通过对多个大中型工程的电气审查，发现设计过程中普遍存在的大量问题，现列举一些典型的问题，做一些解析，供电气设计人员参考。

关键词：建筑电气；施工图；断路器；剩余电流；光伏发电前言：建筑电气设计涉及的国家规范、标准较多，其中有一些是强制性条文，相关专业的规范、标准中也编制了一些需要电气专业执行的强制性条文，这些强制性条文在电气设计中必须无条件执行。

设计文件中违反强制性条文的问题必须经修改并符合规范后方可进入施工环节。

1.项目塔楼超过150m，为塔楼服务的消防设施的负荷应定为特别重要负荷。

解析：见《民用建筑电气设计标准》GB51348-2019第3.2.3条。

GB51348-2019第3.2.3 150m及以上的超高层公共建筑的消防负荷应为一级负荷中的特别重要负荷。

即使这些负荷不在主体建筑内，只要是为150m及以上的超高层公共建筑服务的消防负荷均应定为一级负荷中的特别重要负荷。

2.供避难场所使用的用电设备应从变电所采用放射式专用线路配电。

解析：见《民用建筑电气设计标准》GB51348-2019 第 7.2.4 条。

GB51348-2019第7.2.4供避难场所使用的用电设备，应从变电所采用放射式专用线路配电。

这里所说的避难区域的用电设备主要指视频监控摄像机、无线对讲和移动通信设备等。

专用供电回路是指由建筑物内变电所或低压进户配电间的低压配电箱（柜）引出的供电回路直接引至避难区域。

由于避难区域的用电设备容量较小，不同避难区域在保证线路安全的情况下，经负荷计算确定是否可共用一个供电回路。

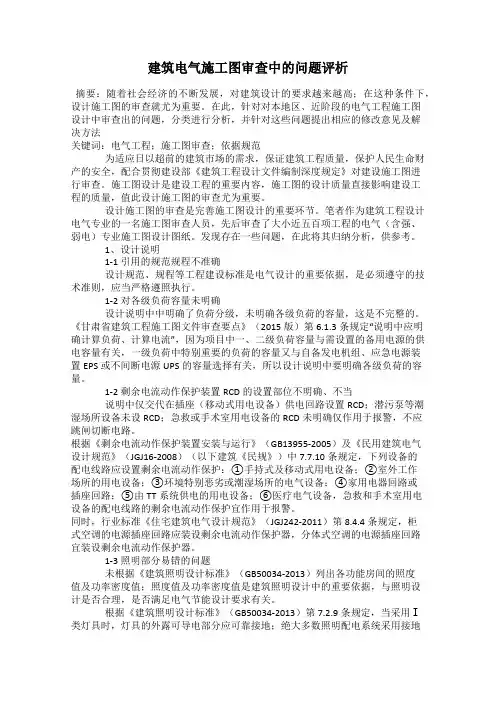

建筑电气施工图审查中的问题评析摘要：随着社会经济的不断发展，对建筑设计的要求越来越高；在这种条件下，设计施工图的审查就尤为重要。

在此，针对对本地区、近阶段的电气工程施工图设计中审查出的问题，分类进行分析，并针对这些问题提出相应的修改意见及解决方法关键词：电气工程；施工图审查；依据规范为适应日以超前的建筑市场的需求，保证建筑工程质量，保护人民生命财产的安全，配合贯彻建设部《建筑工程设计文件编制深度规定》对建设施工图进行审查。

施工图设计是建设工程的重要内容，施工图的设计质量直接影响建设工程的质量，值此设计施工图的审查尤为重要。

设计施工图的审查是完善施工图设计的重要环节。

笔者作为建筑工程设计电气专业的一名施工图审查人员，先后审查了大小近五百项工程的电气（含强、弱电）专业施工图设计图纸。

发现存在一些问题，在此将其归纳分析，供参考。

1、设计说明1-1引用的规范规程不准确设计规范、规程等工程建设标准是电气设计的重要依据，是必须遵守的技术准则，应当严格遵照执行。

1-2对各级负荷容量未明确设计说明中中明确了负荷分级，未明确各级负荷的容量，这是不完整的。

《甘肃省建筑工程施工图文件审查要点》（2015版）第6.1.3条规定“说明中应明确计算负荷、计算电流”，因为项目中一、二级负荷容量与需设置的备用电源的供电容量有关，一级负荷中特别重要的负荷的容量又与自备发电机组、应急电源装置EPS或不间断电源UPS的容量选择有关，所以设计说明中要明确各级负荷的容量。

1-2剩余电流动作保护装置RCD的设置部位不明确、不当说明中仅交代在插座（移动式用电设备）供电回路设置RCD；潜污泵等潮湿场所设备未设RCD；急救或手术室用电设备的RCD未明确仅作用于报警，不应跳闸切断电路。

根据《剩余电流动作保护装置安装与运行》（GB13955-2005）及《民用建筑电气设计规范》（JGJ16-2008）（以下建筑《民规》）中7.7.10条规定，下列设备的配电线路应设置剩余电流动作保护：①手持式及移动式用电设备；②室外工作场所的用电设备；③环境特别恶劣或潮湿场所的电气设备；④家用电器回路或插座回路；⑤由TT系统供电的用电设备；⑥医疗电气设备，急救和手术室用电设备的配电线路的剩余电流动作保护宜作用于报警。

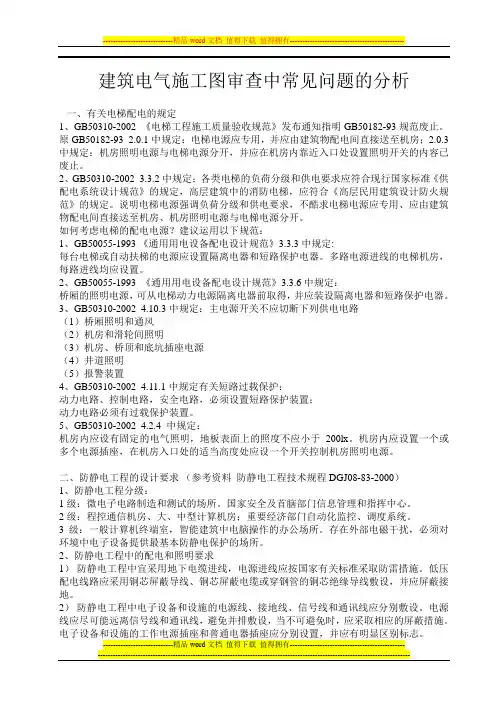

建筑电气施工图审查中常见问题的分析一、有关电梯配电的规定1、GB50310-2002 《电梯工程施工质量验收规范》发布通知指明GB50182-93规范废止。

原GB50182-93 2.0.1中规定：电梯电源应专用，并应由建筑物配电间直接送至机房；2.0.3中规定：机房照明电源与电梯电源分开，并应在机房内靠近入口处设置照明开关的内容已废止。

2、GB50310-2002 3.3.2中规定：各类电梯的负荷分级和供电要求应符合现行国家标准《供配电系统设计规范》的规定，高层建筑中的消防电梯，应符合《高层民用建筑设计防火规范》的规定。

说明电梯电源强调负荷分级和供电要求，不酷求电梯电源应专用、应由建筑物配电间直接送至机房、机房照明电源与电梯电源分开。

如何考虑电梯的配电电源？建议运用以下规范：1、GB50055-1993 《通用用电设备配电设计规范》3.3.3中规定:每台电梯或自动扶梯的电源应设置隔离电器和短路保护电器。

多路电源进线的电梯机房，每路进线均应设置。

2、GB50055-1993 《通用用电设备配电设计规范》3.3.6中规定：桥厢的照明电源，可从电梯动力电源隔离电器前取得，并应装设隔离电器和短路保护电器。

3、GB50310-2002 4.10.3中规定：主电源开关不应切断下列供电电路（1）桥厢照明和通风（2）机房和滑轮间照明（3）机房、桥顶和底坑插座电源（4）井道照明（5）报警装置4、GB50310-2002 4.11.1中规定有关短路过载保护：动力电路、控制电路，安全电路，必须设置短路保护装置；动力电路必须有过载保护装置。

5、GB50310-2002 4.2.4 中规定：机房内应设有固定的电气照明，地板表面上的照度不应小于200lx。

机房内应设置一个或多个电源插座，在机房入口处的适当高度处应设一个开关控制机房照明电源。

二、防静电工程的设计要求（参考资料防静电工程技术规程DGJ08-83-2000）1、防静电工程分级：1级：微电子电路制造和测试的场所。

建筑电气施工图审查中发现的几个问题及剖析随着城市化进程的不断加快，建筑电气施工图审查的重要性也越来越凸显出来。

在建筑电气施工图审查过程中，难免会出现一些问题，下面就几个常见问题进行剖析。

首先，常见的问题是电路负荷计算不精确。

电路负荷计算是建筑电气施工图中十分重要的环节，直接影响到电气系统是否能够正常运行，因此应该根据用电负荷情况，准确计算出每个电器设备的负荷需求，确保合理分配断路器和配电容量。

一些电气施工图审查人员经常忽略负荷计算精度问题，导致在工程实施阶段引发了一系列电路异常问题，严重影响了建筑电气系统的使用效果。

其次，还有一种常见的问题是电路安全保护设置不完善。

建筑电气系统中的安全保护是非常重要的，必须要用到相关的保护装置和断路器等设备，以保证电路运行的安全和稳定。

但是，在电气施工图的设计过程中，有些施工图员没有充分注意到这一点，安全保护设备未能设置到位或设备类型不匹配，导致电路中的危险隐患增加，造成安全事故。

第三个问题是，设计的灯具布置不合理。

在建筑电气系统中，灯光是必不可少的组成部分，一定要考虑它们的分布和光线质量等因素。

但是，一些电气施工图设计师在设计灯具布置时，没有考虑周全，导致灯光分布不合理、光线亮度不足等问题，影响了周围的视觉效果、办公效率等实际应用效果。

最后一个常见问题是接地体管线敷设不符合标准。

接地体是电气系统中很重要的一部分，能够有效地保障系统的运行稳定。

在电气施工图审查时，应该仔细核查接地体的管线的安装标准和质量，确保地址、物种、管内粘合等方面都符合要求，否则可能会产生接地偏移、接地电流不足等现象。

总之，以上的这几个问题虽然都是一些不起眼的小错误，但它们却可能在不经意间，在电气施工图设计和实施的过程中甚至会对建筑物运行产生巨大的影响。

因此，在建筑电气系统的设计以及审查过程中，应该充分认识到这些问题的危害性，将严谨认真的态度发挥到极致，保证电气系统的设计与实施质量和安全。

在电气施工图的设计和审查过程中，设计师应严格按照国家相关标准和规范进行设计，确保设计方案的合理性和可行性。

（建筑电气工程）施工图审查中常见的共性及以南问题解析电气专业_施工图审查中常见的共性及疑难问题解析电气专业民用建筑电气图纸会审纪要1．总说明：图例是否齐全、清楚1）图例中的设备（电箱、电灯、强电插座等）安装高度是否合理2）文字说明有无错漏3）有无用文字不能表达清楚的需要补图的项目2．图纸是否齐全3．配电系统图：1）开关、电线、配管选择是否合理2）开关和电线是否匹配3）上下级开关是否匹配4）电线电缆敷设方式是否合理5）有无不符合规范的问题6）各相负荷是否平衡7）各系统图之间有无存在矛盾8）电度计量设置是否缺项、合理4．接地系统：1）重复接地、防雷接地、弱电接地，图纸是否完善、说明有无错漏2）防浪涌保护器就规格及其连接线5．平面图：1）电线电缆布置是否合理，是否清楚2）电线根数是否正确3）线管敷设是否影响建筑外观4）线管敷设是否影响结构5）插座、灯数量规格是否合理6）插座、灯具、开关、电话、电视、对讲机、门铃、集抄线有无错漏，安装位置是否合理，是否符合建筑布置7）电箱安装位置是否合理，电箱安装位置的墙厚是否满足壹、壹般性问题1、电容器装置的开关设备及导线等载流部分的长时间的允许电流壹般均按不小于或等于1.5倍选择，或注明由生产厂按电容器无功容量配套。

解析：强规《10kV及以下变电所设计规范》GB50053-94，第5.4.2条电容器装置的开关设备及导线等载流部分的长期允许电流，高压电容器不应小于电容器额定电流的1.35倍，低压电容器不应小于电容器额定电流的1.5倍。

已有明确规定。

此问题主要常见于低压配电系统图。

对于注明由生产厂按电容器无功容量配套的施工图，应提醒设计人员注意，若生产厂采用的规范和强规有矛盾时应按强规执行。

2、电气导线截面积的选择往往仅按发热条件选择，忽略其他条件。

解析：根据强规《电力工程电缆设计规范》GB50217-94，第3.7节规定和强规《低压配电设计规范》GB5054-95，第二章，第2.2.2条规定。

建筑施工图审查与设计中的相关问题探析摘要：围绕着施工图设计与审查的要点，探究当前施工图设计与审查工作中的主要问题，针对施工图设计的一般流程与审查科学方法，形成完善的施工图审查与设计管理体系，解决施工图设计中的问题。

关键词：施工图，审查，设计，改善策略引言现代建筑工程质量与规模的不断扩大，要求建筑工程施工图全面提高精细化水平，能够在符合国家相关规定标准的基础上，保证建筑施工图的环保性、独特性、安全性和审美性，能够在无障碍设计的基础上提高施工质量。

1 建筑施工图在设计中的问题1.1不合理环节较多建筑工程施工图在设计中多存在一些制图不合理的现象。

有些设计单位在施工图设计上存在着粗心大意或者缺乏实地调研问题，往往没能根据实际情况进行施工图的设计工作，或者存在着施工图的制图标准不符合规范的问题。

还有的施工图的细节与建筑工程文件有出入，图纸没能按照国家的有关建筑要求进行设计，建筑面积与实际面积不符，导致建筑面积与实际面积存在的误差较大。

或者在平面图中没能给出合理的示意，以及存在着建筑剖面图剖切位置不合理的问题。

还有的缺少组合示意图，没能发挥施工图设计的实用价值。

1.2节能设计的问题节能设计应当从节能技术的角度出发，有些建筑工程施工图设计人员对建筑节能技术的关注不足，没能重视新技术的应用要点，以及没能按照国家的相关规定对节能环节进行设计。

首先，节能设计内容与节能计算的内容要求不符。

有的施工图在节能门窗、外墙保温材料的造型与计算方面存在错误，往往施工图的计算与实际情况出入较大，在计算的过程中存在着修正系数取值不当，没能按照相关规定标准进行有效设计的问题。

其次，还有的设计规定不达标，施工图的设计与实际需要不统一。

例如，存在着建筑物的遮阳与热阻性系数超标，不满足屋面与墙体热阻需要问题。

第三，还有的建筑施工图的节能设计深度不够，在设计过程中没能考虑实际问题，例如存在着冷墙设计节点的现象。

1.3消防设计的问题消防是施工图设计的重要组成部分，消防设计涉及的内容相对较多，设计工作也较为繁琐，施工图设计人员往往没能抓住消防设计的细节，因此常存在低级错误现象。

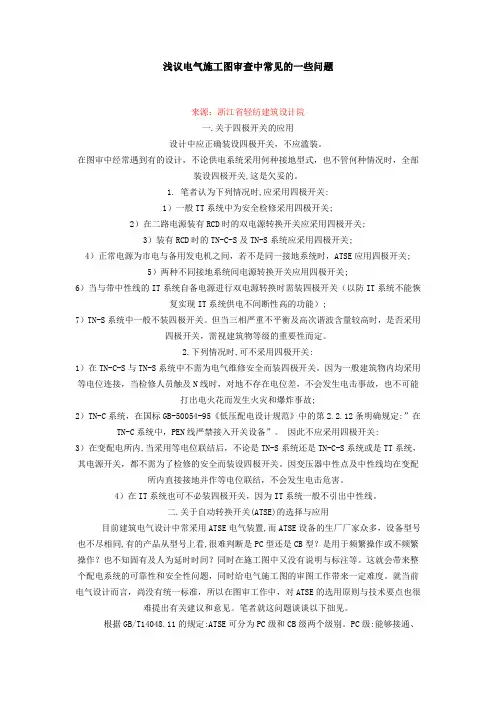

浅议电气施工图审查中常见的一些问题来源；浙江省轻纺建筑设计院一.关于四极开关的应用设计中应正确装设四极开关，不应滥装。

在图审中经常遇到有的设计，不论供电系统采用何种接地型式，也不管何种情况时，全部装设四极开关,这是欠妥的。

1. 笔者认为下列情况时,应采用四极开关:1）一般TT系统中为安全检修采用四极开关;2）在二路电源装有RCD时的双电源转换开关应采用四极开关;3）装有RCD时的TN-C-S及TN-S系统应采用四极开关;4）正常电源为市电与备用发电机之间，若不是同一接地系统时，ATSE应用四极开关;5）两种不同接地系统间电源转换开关应用四极开关;6）当与带中性线的IT系统自备电源进行双电源转换时需装四极开关（以防IT系统不能恢复实现IT系统供电不间断性高的功能）;7）TN-S系统中一般不装四极开关。

但当三相严重不平衡及高次谐波含量较高时，是否采用四极开关，需视建筑物等级的重要性而定。

2.下列情况时,可不采用四极开关:1）在TN-C-S与TN-S系统中不需为电气维修安全而装四极开关。

因为一般建筑物内均采用等电位连接，当检修人员触及N线时，对地不存在电位差，不会发生电击事故，也不可能打出电火花而发生火灾和爆炸事故;2）TN-C系统，在国标GB-50054-95《低压配电设计规范》中的第2.2.12条明确规定:”在TN-C系统中，PEN线严禁接入开关设备”。

因此不应采用四极开关:3）在变配电所内,当采用等电位联结后，不论是TN-S系统还是TN-C-S系统或是TT系统，其电源开关，都不需为了检修的安全而装设四极开关。

因变压器中性点及中性线均在变配所内直接接地并作等电位联结，不会发生电击危害。

4）在IT系统也可不必装四极开关，因为IT系统一般不引出中性线。

二.关于自动转换开关(ATSE)的选择与应用目前建筑电气设计中常采用ATSE电气装置,而ATSE设备的生厂厂家众多，设备型号也不尽相同,有的产品从型号上看,很难判断是PC型还是CB型？是用于频繁操作或不频繁操作？也不知固有及人为延时时间？同时在施工图中又没有说明与标注等。

序一．负荷等级常见问题规名称编号条目处理意见号供配电系统设计规GB50052-2009 3.0.11 施工说明中一、二级负荷不明确及供电要求不高层民用建筑设计防火GB50045-95 (2005) 9.1.1 审查意见明确，但系统设计符合工程特性。

规建筑设计防火规GB50016-2006 11.1.1供配电系统设计规GB50052-2009 3.0.1高层民用建筑设计防火2 一、二级负荷系统设计不符合工程特性。

GB50045-95(2005) 9.1.1 整改规建筑设计防火规GB50016-2006 11.1.1Ⅰ类汽车库、机械停车设备以及采用升降梯作汽车库、修车库、停车GB50067-97 9.0.1.13 车辆疏散出口的升降梯用电未按一级负荷供场设计防火规整改电。

供配电系统设计规GB50052-2009 3.0.1序二、变配电所、发电机房常见问题规名称编号条目处理意见号地下变配电站、配电室的防淹、防潮措施未考1 10kV 及以下变电所设计规GB50053-94 2.0.1审查意见虑，并且忽略通风及运输条件。

低压配电设计规GB50054-2011 4.3.63.3.11 、低压用户电气装置规程DGJ08-100-20033.3.14/4变电所、配电室配电柜（屏）后的通道出口或设两个出口时的间距不符合规规定。

10kV 及以下变电所设计规GB50053-94 4.2.6整改2 民用建筑电气设计规JGJ16-2008 4.7.3忽略变电所、配电室门的开启方向，变配电所、配电间的对外出口不符合规要求。

10kV 及以下变电所设计规GB50053-94 6.2.2 、6.2.6 审查意见低压配电设计规GB50054-2011 4.3.2变电站、配电室设计中，未注明高、低压断路3～110kV 高压配电装置设计规GB50060-2008 4.1.33 器分断能力，或高、低压断路器分断能力不符低压配电设计规GB50054-2011 3.1.1/6审查意见合设计规的要求。

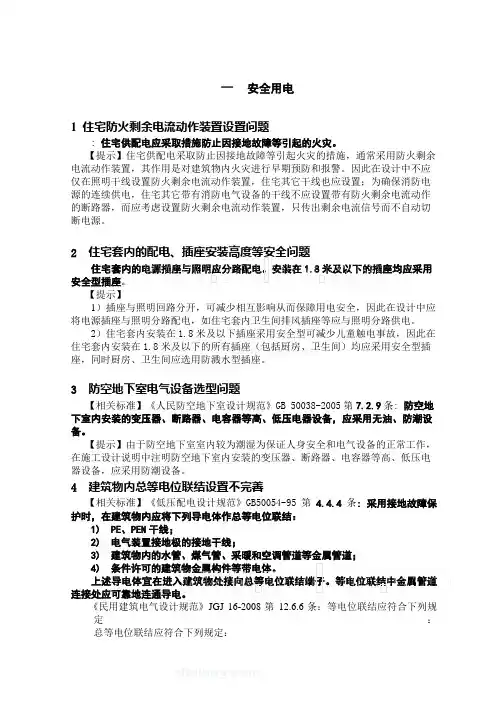

一安全用电1 住宅防火剩余电流动作装置设置问题:住宅供配电应采取措施防止因接地故障等引起的火灾。

【提示】住宅供配电采取防止因接地故障等引起火灾的措施，通常采用防火剩余电流动作装置，其作用是对建筑物内火灾进行早期预防和报警。

因此在设计中不应仅在照明干线设置防火剩余电流动作装置，住宅其它干线也应设置；为确保消防电源的连续供电，住宅其它带有消防电气设备的干线不应设置带有防火剩余电流动作的断路器，而应考虑设置防火剩余电流动作装置，只传出剩余电流信号而不自动切断电源。

2 住宅套内的配电、插座安装高度等安全问题住宅套内的电源插座与照明应分路配电。

安装在1.8米及以下的插座均应采用安全型插座。

【提示】1）插座与照明回路分开，可减少相互影响从而保障用电安全，因此在设计中应将电源插座与照明分路配电，如住宅套内卫生间排风插座等应与照明分路供电。

2）住宅套内安装在1.8米及以下插座采用安全型可减少儿童触电事故，因此在住宅套内安装在1.8米及以下的所有插座（包括厨房、卫生间）均应采用安全型插座，同时厨房、卫生间应选用防溅水型插座。

3 防空地下室电气设备选型问题【相关标准】《人民防空地下室设计规范》GB 50038-2005第7.2.9条:防空地下室内安装的变压器、断路器、电容器等高、低压电器设备，应采用无油、防潮设备。

【提示】由于防空地下室室内较为潮湿为保证人身安全和电气设备的正常工作，在施工设计说明中注明防空地下室内安装的变压器、断路器、电容器等高、低压电器设备，应采用防潮设备。

4 建筑物内总等电位联结设置不完善【相关标准】《低压配电设计规范》GB50054-95第 4.4.4条: 采用接地故障保护时，在建筑物内应将下列导电体作总等电位联结：1)PE、PEN干线；2)电气装置接地极的接地干线；3)建筑物内的水管、煤气管、采暖和空调管道等金属管道；4)条件许可的建筑物金属构件等带电体。

上述导电体宜在进入建筑物处接向总等电位联结端子。

建筑电气施工图设计及审查若干问题浅析摘要：在施工图联合审查的背景下，结合工程实践和现行规范，从设计人员和审查人员的角度对建筑电气的供电、照明、消防、人防、绿色建筑方面容易忽略的若干个问题进行分析和探讨，并提出见解。

关键词：建筑电气；施工图设计；审查；问题1 引言从监管建筑质量的实际来说，施工图审查是重点工作内容。

过往施工图审查工作的开展，以纸质化蓝图审查为主，工作时间花费较长，企业反映比较强烈。

随着互联网的发展和应用，带动着施工图审查管理工作的变动，采取数字化审图模式，极大程度上提高了工作水平，同时优化营商环境，具有推广应用价值。

2 施工图审查的意义和重要性2.1 施工图审查制度是基本建设程序重大改革的需要施工图审查制度是基本建设程序中的重要制度，也是改革制度以及政府职能转变的一种客观需求。

施工图审查是工程施工的关键，也是各项建筑程序的重要环节。

而没有通过审查批准以及审查不合格的文件则要禁止应用。

建筑行政主观部门要根据施工工程以及要求，强化设计管理，构建一个标准化的监督管理系统。

规范建筑市场，完善基本框架，制定完善的规划内容，强化图纸审查分析，根据各项要求合理施工，可以合理规避各种问题，提升施工质量与效果。

2.2 施工图审查制度有利于政府对勘测设计质量的监督管理在经济全球化的冲击与影响之下，我国市场主体呈现多元化、设计单位企业化以及利益多元化的发展趋势，在此种背景之下，为了提升勘测设计质量，就要基于实际状况强化设计管理，重视合同与设计管理，要对各种违法行为进行监督控制，通过完善管理环节的方式强化市场监督控制，根据质量监督管理规范以及要求制定完善的改革措施与手段，进而保障各项工作稳定开展。

2.3 施工图审查制度是我国与国际惯例接轨的需要经济全球化发展过程中，企业的压力不但增大，企业为了寻求发展，就要探究科学合理的管理模式与手段，而施工图纸审查制度是一种普遍的制度要求，企业要想寻求发展就要充分的借鉴国际施工图审查制度，根据我国的实际状况强化管理，探究合理的对策与手段，在审批合格之后方可建设应用。

建筑电气施工图审查常见问题简析摘要：建筑电气施工图设计较为常见，相对来讲，其配电系统简单，弱电一般预埋预留管盒（系统由专业公司设计施工），并不复杂。

但在设计过程中，如箱柜位置及强弱电进线（走线）方式的选择、应急照明及火灾自动报警系统是否设置及如何设置等问题处理不当往往会造成施工困难、增加造价、影响环境、后期装修拆改及管理麻烦等不良后果，甚至不满足规范要求。

本文结合规范要求，充分考虑施工、后期拆改及管理的便利性，对建筑电气施工图设计要点进行论述分析，以期达到施工图设计技术经济最优。

关键词：建筑电气；施工图；审查；问题简析引言伴随着我国社会高速的发展和经济持续的增长，人们生活水平的不断提高，大众对于电能的需求也越来越多，这给供电系统也带来了极大的压力。

建筑当中的供配电系统具有自身的特殊性、复杂性等特点，所以必须对电力系统的基础进行细致的分析和了解，之后加入众多专业的知识，再进行供配电系统的设计，只有这样，才能够将优化设计的真正目的实现。

1.建筑电气施工图审查的重要性任何事物都有其存在的意义，质量控制也一样，建筑电气施工图审查管理的意义相对在施工中的意义是重大的。

首先是进行建筑电气施工质量管理，能对整个建筑工程的施工质量和完成度有所保障。

不管怎么说，假如没有施工管理，一个人负责一个地方的建筑电气施工，谁能知道整个建筑的电气装修什么时候可以完成，能知道哪个地方会施工的快，哪个地方施工的慢，原因是什么。

这是管理的好处之一，给施工成果套个保护罩，万一出了重大事故，比如有出现安全事故，那谁来进行负责，最终将建筑电气完整验收呢。

其次进行质量管理，能够减少成本，提高效益，当然这是基于好的质量管理的效果。

在进行质量管理的时候，可以知道哪些地方人员多，进度快，哪些地方人员少，进度慢，进行统筹管理，可以有效率的进行调动资源，提前完成项目，或者资源重复利用，减少成本，最终达到更多的收益。

2.建筑电气施工图审查常见问题简析2.1开关整定电流过大不少年轻设计人员认为越大越好，以至于超过了导体允许载流量；二是导体允许载流量未考虑敷设方式的影响，以至于导体的实际允许载流量小于断路器的额定电流。

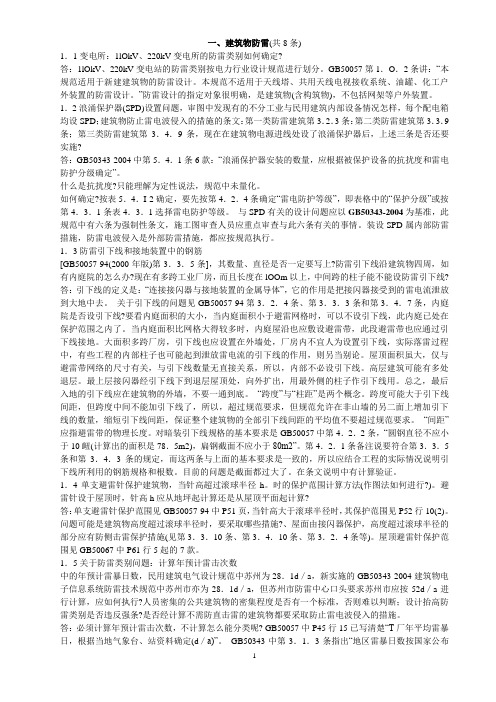

一、建筑物防雷(共8条)1．1变电所：1lOkV、220kV变电所的防雷类别如何确定?答：1lOkV、220kV变电站的防雷类别按电力行业设计规范进行划分。

GB50057第1．O．2条讲：“本规范适用于新建建筑物的防雷设计。

本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。

”防雷设计的指定对象很明确，是建筑物(含构筑物)，不包括网架等户外装置。

1．2浪涌保护器(SPD)设置问题，审图中发现有的不分工业与民用建筑内部设备情况怎样，每个配电箱均设SPD；建筑物防止雷电波侵入的措施的条文：第一类防雷建筑第3．2．3条：第二类防雷建筑第3．3．9条；第三类防雷建筑第3．4．9条，现在在建筑物电源进线处设了浪涌保护器后，上述三条是否还要实施?答：GB50343-2004中第5．4．1条6款：“浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定”。

什么是抗扰度?只能理解为定性说法，规范中未量化。

如何确定?按表5．4．I-2确定，要先按第4．2．4条确定“雷电防护等级”，即表格中的“保护分级”或按第4．3．1条表4．3．1选择雷电防护等级。

与SPD有关的设计问题应以GB50343-2004为基准，此规范中有六条为强制性条文，施工图审查人员应重点审查与此六条有关的事情。

装设SPD属内部防雷措施，防雷电波侵入是外部防雷措施，都应按规范执行。

1．3防雷引下线和接地装置中的钢筋[GB50057-94(2000年版)第3．3．5条]，其数量、直径是否一定要写上?防雷引下线沿建筑物四周，如有内庭院的怎么办?现在有多跨工业厂房，而且长度在lOOm以上，中间跨的柱子能不能设防雷引下线? 答：引下线的定义是：“连接接闪器与接地装置的金属导体”，它的作用是把接闪器接受到的雷电流泄放到大地中去。

关于引下线的问题见GB50057-94第3．2．4条、第3．3．3条和第3．4．7条，内庭院是否设引下线?要看内庭面积的大小，当内庭面积小于避雷网格时，可以不设引下线，此内庭已处在保护范围之内了。

关于施工图设计与审查中若干问题的解决办法一、供、配电系统1．同一变电所的变压器之间的母排联络开关、变压器总进线开关是否一定需要四极开关？1）“附设于建筑物内的多台或单台变压器变电所内,如果做有等电位联接，则不论所供的为TN-C—S或TN—S系统，都不需要为维修安全装用4极开关，这是因为这几种系统的变压器中性点和中性线都是在变电所内直接接地，且与等电位联接相通的。

"(摘自王厚余《低压电器装置的设计安装和检验》)。

2）《民规》7。

5。

3条2款规定:“TN—C—S、TN—S系统中的电源转换开关应采用切断相导体和中性导体的四极开关”。

按其条文解释：“在电源转换时切断中性导体可以避免中性导体产生分流（包括在中性导体流过的三次谐波及其他高次谐波），这种分流会使线路上的电流矢量和不为零，以至在线路周围产生电磁场及电磁干扰。

采用四极开关可保证中性导体电流只会流经相应的电源开关的中性导体，可以避免中性导体产生分流，避免在线路周围产生电磁场及电磁干扰。

"结论：a．变电所接地型式为TN-S,其母排联络开关及变压器总进线开关采用三极或四极开关均可。

b．TN-S系统中的用电设备电源转换开关处应采用四极开关.2．消防用电设备专用回路分界点如何界定，是否一定是从变电所算起?按《民规》13.9.5条4款规定执行:“消防设备的配电装置，应设置在建筑物的电源进线处或配电所处,其应急电源配电装置宜与主电源配电装置分开设置;当分开设置有困难,需要与主电源并列布置时，其分界处应设防火隔断。

”3．住宅(宿舍）楼层配电箱（电表箱）出线采用断路器放射式向用户配电箱供电，其用户配电箱供电进线开关是否可采用2P隔离负荷开关？住宅（宿舍)户内配电箱，当楼层配电箱(电表箱）出线选用了断路器，进线开关可以用双极隔离（负荷)开关,宜为负荷开关（主要考虑带负荷操作）。

其主要作用为检修断电之用，《住宅小区建筑电气设计与施工》标准图集也是这样作的，其技术经济更为合理.设计时两种方式均可采用.4．住宅每户的总开关与楼层电表箱的出线开关属于同一保护级数，是否有必要实现选择性而放大电表箱出线断路器？结论：既然两者是同一保护级数，保护就不存在选择性问题，所以不必要放大电表箱出线断路器规格。

李博才（1986—），男，工程师，从事建筑电气设计及实践分析。

建筑电气施工图设计及审查若干问题浅析李博才（海南华磊建筑设计咨询有限公司，海南海口570208）摘要：在施工图联合审查的背景下，结合工程实践和现行规范，从设计人员和审查人员的角度对建筑电气的供电、照明、消防、人防、绿色建筑方面容易忽略的若干个问题进行分析和探讨，并提出见解。

关键词：消防供电电缆；选择性保护；断路器；照明功率密度中图分类号：TU 852文献标志码：B文章编号：1674-8417（2019）05-0009-04DOI ：10．16618/j．cnki．1674-8417．2019．05．0030引言随着改革不断深化，为了更好地优化工程建设项目的审批流程和提高行政审批效能，各地均不同程度地推行施工图联合审查。

施工图联合审查整合住建、消防和人防部门的施工图审查环节，这对电气设计人员和审查人员都提出更高要求，要求对节能、防雷、绿色建筑、消防和人防等内容进行全面掌握。

本文结合现行规范图集，从施工图设计和审查角度对建筑电气专业易忽略的若干个问题进行分析和探讨。

1一级负荷和二级负荷的供电区别根据GB 50052—2009《供配电系统设计规范》［1］相关条文，电气供配电系统的负荷等级是根据供电可靠性及中断供电所造成的损失或影响的程度来区分的，共分为一、二、三级负荷，其中一级负荷还设有特别重要负荷。

对于一级负荷，应采用由两个不应同时损坏的电源（双重电源）供电。

对于二级负荷，宜由两回路线或者一条6kV 及以上的专用架空线供电。

一级负荷要求的双重电源和二级负荷要求的两回路线的要求不同。

前者要求既强调有两个电源是独立的，不应同时损坏，又要求线路有两个独立的部分；后者则只要求两回路线。

双重电源和两回路线都是对高（中）压的电源或应急电源的要求。

双重电源更加强调是由两个相互联系很弱的电源供电。

当一个电源出线故障时，另一个应能继续正常供电。

这两个电源可以是一用一备，也可以同时工作互为备用。

电气专业施工图设计审查中的常见问题及处理方法摘要：人民防空是我国防空体系中的重要组成部分，而人防工程施工图设计文件的质量是搞好工程防护的首要问题。

本文对人防工程电气专业设计和施工图设计审查工作中的常见问题和处理方法进行了总结归纳。

关键词：人防工程；电气专业；施工图设计Abstract: The people’s air defense is an important part in China’s air defense system, the quality of the civil air defense construction drawings and design documents is the most important issue to do a good job in engineering protection. This article summarized the civil air defense engineering electrical engineering design and frequently asked questions and approach in the construction drawing design review.Key words: civil air defense projects; electrical engineering; construction drawings and design人民防空是我国防空体系中的重要组成部分，在未来战争中具有强大的威慑作用，对于保存战争潜力也具有战略意义。

加强人防工程建设，是应对信息化战争，搞好工程防护的重大措施。

那么，抓人防工程建设其源头在于抓人防工程施工图设计文件的质量，设计质量是根本、是基础。

一、设计深度不符合要求目前送审的施工图设计文件普遍存在设计深度不符合要求、送审图纸不全和不报送用电负荷计算书的现象。
