二次回路接地规范

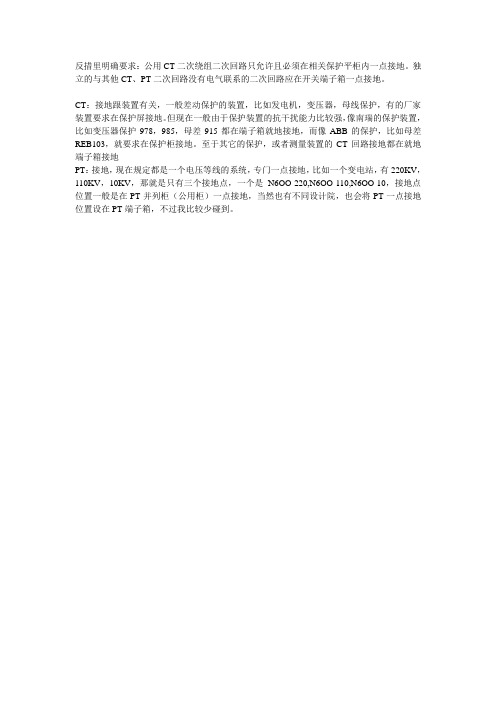

反措里明确要求：公用CT二次绕组二次回路只允许且必须在相关保护平柜内一点接地。

独立的与其他CT、PT二次回路没有电气联系的二次回路应在开关端子箱一点接地。

CT：接地跟装置有关，一般差动保护的装置，比如发电机，变压器，母线保护，有的厂家装置要求在保护屏接地。

但现在一般由于保护装置的抗干扰能力比较强，像南瑞的保护装置，比如变压器保护978，985，母差915都在端子箱就地接地，而像ABB的保护，比如母差REB103，就要求在保护柜接地。

至于其它的保护，或者测量装置的CT回路接地都在就地端子箱接地
PT：接地，现在规定都是一个电压等线的系统，专门一点接地，比如一个变电站，有220KV，110KV，10KV，那就是只有三个接地点，一个是N6OO-220,N6OO-110,N6OO-10，接地点位置一般是在PT并列柜（公用柜）一点接地，当然也有不同设计院，也会将PT一点接地位置设在PT端子箱，不过我比较少碰到。

神华宁煤集团灵武矿区水电分公司二次回路系统管理规范灵武矿区水电分公司颁布目录二次回路系统运行规范 (1)二次回路系统检修规范 (14)附录 (31)二次回路系统运行规范二次回路系统运行规范编制说明本规范得主要参考依据：GB50171—92电气装置安装工程盘、柜及二次回路结线施工及验收规范GB/T 13337。

1—1991固定型防酸隔爆式铅酸蓄电池订货技术条件GB 50172—1992电气安装工程蓄电池施工及验收规范DL/T 637—1997阀控式密封铅酸蓄电池订货技术条件DL/T 459—2000电力系统直流电源柜订货技术条件国家电网公司《直流电源系统技术标准》国家电网公司《直流电源系统技术监督规定》国家电网公司《直流电源系统检修规范》目次二次回路系统运行规范编制说明 (1)24398 5F4E 彎38240 9560 镠27608 6BD8 毘26631 6807 标37431 9237 鈷36985 9079 遹32966 80C6 胆［第一章总则 (2)第二章二次系统的验收和投运 (2)第三章二次回路的运行维护 (11)第四章直流系统的运行操作 (13)第一章总则第一条为了保证公司电网安全可靠运行，提高二次系统设备的验收、运行、维护质量，特制定本规范.第二条本规范是依据国家、有关标准、规程和规范，结合公司所辖电网实际运行情况而制定的。

第三条本规范规定了直流电源系统及相关二次回路设备验收标准、运行、维护管理的基本条例。

第五条公司所属各科室、区队可根据本规范，结合实际情况制定相应的实施细则。

第二章二次系统的验收和投运第一条文件资料验收1.1 设计或变更部分的实际施工图.1。

2 设计或变更的证明文件。

1。

3 制造厂提供的产品说明书、试验记录、合格证件、安装图纸等技术文件。

1。

4 安装技术记录。

1。

5 电气试验记录。

1。

6 备品备件清单。

第二条蓄电池组的验收］20380 4F9C 侜29672 73E8 珨k40026 9C5A 鱚28332 6EAC 溬36092 8CFC 購2。

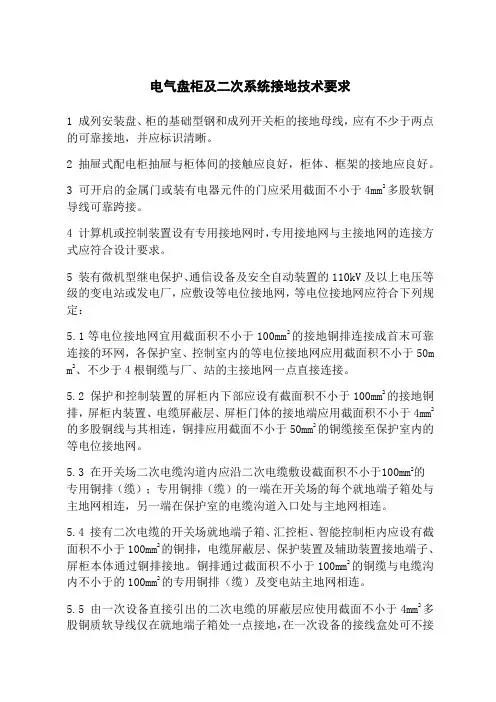

电气盘柜及二次系统接地技术要求1成列安装盘、柜的基础型钢和成列开关柜的接地母线，应有不少于两点的可靠接地，并应标识清晰。

2抽屉式配电柜抽屉与柜体间的接触应良好，柜体、框架的接地应良好。

3可开启的金属门或装有电器元件的门应采用截面不小于4mm2多股软铜导线可靠跨接。

4计算机或控制装置设有专用接地网时，专用接地网与主接地网的连接方式应符合设计要求。

5装有微机型继电保护、通信设备及安全自动装置的110kV及以上电压等级的变电站或发电厂，应敷设等电位接地网，等电位接地网应符合下列规定：5.1等电位接地网宜用截面积不小于100mm2的接地铜排连接成首末可靠连接的环网，各保护室、控制室内的等电位接地网应用截面积不小于50m m2、不少于4根铜缆与厂、站的主接地网一点直接连接。

5.2保护和控制装置的屏柜内下部应设有截面积不小于100mm2的接地铜排，屏柜内装置、电缆屏蔽层、屏柜门体的接地端应用截面积不小于4mm2的多股铜线与其相连，铜排应用截面不小于50mm2的铜缆接至保护室内的等电位接地网。

5.3在开关场二次电缆沟道内应沿二次电缆敷设截面积不小于100mm2的专用铜排（缆）；专用铜排（缆）的一端在开关场的每个就地端子箱处与主地网相连，另一端在保护室的电缆沟道入口处与主地网相连。

5.4接有二次电缆的开关场就地端子箱、汇控柜、智能控制柜内应设有截面积不小于100mm2的铜排，电缆屏蔽层、保护装置及辅助装置接地端子、屏柜本体通过铜排接地。

铜排通过截面积不小于100mm2的铜缆与电缆沟内不小于的100mm2的专用铜排（缆）及变电站主地网相连。

5.5由一次设备直接引出的二次电缆的屏蔽层应使用截面不小于4mm2多股铜质软导线仅在就地端子箱处一点接地，在一次设备的接线盒处可不接地。

6盘、柜上装置的接地端子连接线及屏蔽接地线应用黄绿绝缘多股接地铜导线与接地铜排相连。

电缆屏蔽层的接地线截面面积不应小于4mm2。

当接地线较多时，可将不超过6根的接地线同压一接线鼻子，且应与接地铜排可靠连接。

电力装置（二次回路）继电保护和自动装置设计规范1本章适用于继电保护、自动装置、控制、信号的二次回路。

2二次回路的工作电压不应超过500V。

3互感器二次回路连接的负荷，不应超过继电保护和自动装置工作准确等级所规定的负荷范围。

4发电厂和变电所，以及其它重要的或有专门规定的二次回路应采用铜芯控制电缆和绝缘导线。

在绝缘可能受到油侵蚀的地方,应采用耐油的绝缘导线或电缆。

5按机械强度要求，铜芯控制电缆或绝缘导线的芯线最小截面为：强电控制回路，不应小于1.5；弱电回路，不应小于0.5。

电缆芯线截面的选择尚应符合下列要求：a.电流回路：应使电流互感器的工作准确等级，符合本规范第2.0.8条的规定。

短路电流倍数无可靠数据时,可按断路器的断流容量确定最大短路电流，电缆芯线截面不应小于2.5。

b.电压回路：当全部保护装置和安全自动装置动作时（考虑到发展，电压互感器的负荷最大时），电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。

电缆芯线截面不应小于1.5。

c.操作回路：在最大负荷下，操作母线至设备的电压降，不应超过额定电压的10%o 6在安装各种设备、断路器和隔离开关的连锁接点、端子排和接地线时，应能在不断开3KV及以上一次线的情况下，保证在二次回路端子排上安全地工作。

7电压互感器的一次侧隔离开关断开后，其二次回路应有防止电压反馈的措施。

8电流互感器的二次回路应在一点接地,一般在配电装置附近经端子排接地。

但对于有几组电流互感器连接在一起的保护装置，应在保护屏上经端子排接地。

9电压互感器二次侧中性点或线圈引出端之一应接地。

对UoKV直接接地系统的电压互感器，应设置公共接地点。

接地点宜设在控制室内，并应牢固焊接在小母线上。

向交流操作的保护装置和自动装置操作回路供电的电压互感器，应通过击穿保险器接地。

采用B 相直接接地的星形接线的电压互感器，其中性点也应通过击穿保险器接地。

10在电压互感器二次回路中，除开口三角绕组和另有专门规定者外，应装设熔断器或自动开关。

电气控制柜二次回路布线工艺要求（一）引言概述：电气控制柜的二次回路布线在工程项目中起着关键作用，它负责传输电信号，保证系统的正常运行。

为确保电气控制柜二次回路布线的质量和安全性，有必要制定相应的工艺要求，以便在实施过程中正确操作。

本文将从五个大点出发，详细阐述电气控制柜二次回路布线的工艺要求。

正文：1. 电缆的选择和敷设a. 根据工程需求，选择合适的电缆类型和规格，如阻燃、耐高温等。

b. 在敷设过程中，应保持电缆的整齐、紧密和均匀，避免交叉和扭曲。

c. 电缆应远离热源和机械设备，避免损坏。

2. 过电流保护装置的安装a. 根据工程要求，选择合适的过电流保护装置。

b. 安装过电流保护装置时，应严格按照厂家提供的安装说明进行操作。

c. 过电流保护装置应安装在电气控制柜的合适位置，并保持可靠固定。

3. 接线端子的选择和标识a. 选择符合工程要求的接线端子，如可靠性高、耐腐蚀等。

b. 在接线端子上进行标识，标明电缆名称、连接点、方向等信息，方便维护人员进行检修。

4. 接地系统的布置和测试a. 确保电气控制柜的金属外壳与地线良好接触，并保持低阻抗连接。

b. 在适当位置设置接地引线，并进行测试，确保接地系统的正常工作。

5. 安全防护措施的实施a. 安装和使用相应的安全栅栏、隔离开关等设备，确保工作人员的人身安全。

b. 配备适当的防火设备和灭火器材，避免火灾事故的发生。

总结：电气控制柜二次回路布线的工艺要求对于电气系统的正常运行至关重要。

通过正确选择电缆和接线端子，安装过电流保护装置，布置和测试接地系统，以及实施安全防护措施，可以确保电气控制柜的二次回路布线安全可靠，为工程项目提供稳定的电力供应。

常规变电站二次等电位网敷设要求说明一、十八项反措中二次等电位接地网敷设原则根据《国家电网公司十八项电网重大反事故措施（试行）》第15.7.3要求，变电站等电位接地网敷设原则如下：1．应采取有效措施防止空间磁场对二次电缆的干扰，宜根据开关厂和一次设备安装的实际情况，敷设与厂、站主接地网紧密连接的等电位接地网、等电位接地网应满足以下要求：图1：二次接地铜网平面布置图2．应在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于100 mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。

3．在主控室、保护室柜屏下层的电缆室（或电缆沟道）内，按柜屏布置的方向敷设100 mm2的专用铜排（缆），将该专用铜排（缆）首末端连接(目字结构)，形成保护室内的等电位接地网。

保护室内的等电位接地网与厂、站主接地网只能存在唯一连接点，连接点位置宜选择电缆竖井处，为保证连接可靠，连接线必须用至少4根以上、截面不小于50mm2的铜缆（排）构成共点接地。

图2：主控室二次铜缆敷设图4．分散布置的保护就地站、通信室与集控室之间，应使用截面不少于100 mm2的铜缆（排）可靠连接，连接点应设在室内等电位接地网与厂、站主接地网连接处。

5．静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜缆与保护室内的等电位接地网相连6．沿二次电缆的沟道敷设截面不少于100 mm2的铜排（缆），并在保护室（控制室）及开关场的就地端子箱处与主接地网紧密连接，保护室（控制室）的连接点宜设在室内等电位接地网与厂、站主接地网连接处。

图3：电缆沟铜缆示意图7．开关场的就地端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2的铜缆与电缆沟道内的等电位接地网连接。

图4：开关场就地端子箱铜缆示意图8．保护装置之间、保护装置至开关场就地端子箱之间联系电缆以及高频收发信机的电缆屏蔽层应双端接地，并使用截面积不小于4mm2的多股铜质软导线可靠连接到等电位接地网的铜排上。

1名词含义：辅助电路是连接完成辅助功能的电路。

包括控制电路、测量电路、信号及调节电路等，又称二次回路。

2导线选择：2.1辅助电路均应采用铜导线，绝缘导线的额定电压不得低于电路的额定绝缘电压。

且应是有合格证书并没有损伤的新线。

2.2配线导线的截面积不应小于1.5平方毫米，单股铜线或1.0平方毫米多股软线。

绝缘电压不低于500伏。

2.3绝缘导线的颜色应符合（GB2681-81）的规定，即接地保护（PE）线用黄绿双色线，其它不须标明电路特征的辅助电路，应采用黑色线（见附表面）。

2.4下列情况必须采用软线：2.4.1引至门、活动盖板等到可动部位的导线。

2.4.2四侧有护板的固定封闭式成套开关及设备及控制设备的内部配线。

2.5满足特殊使用条件要求（如按用户指示的耐高温电线及屏蔽线等）。

3走线路径及敷设方式选择.3.1路径应横平竖直,力求整齐美观，保证调试、查找和更换接线方便。

3.2绝缘导线不应帖近裸露带电部件或带尖角边缘的物体。

且应同发热件间有一定距离，凡拉至发热体上的导线，如不是耐热型导线，则应剥去适当长度的绝缘层，换套耐热瓷珠（附表6）。

3.3线路可采取线槽或线束布线。

3.3.1行线槽应横平、竖直、牢固地固定在设备构架上，槽内导线所占空间不宜超过其断面2/3, 其出线口处应无毛剌、尖角。

332线束布线应横平竖直，并应绑扎成园形或长方形，每一束导线数量不得超过30根（至端子排导线束除外）。

333线束穿过金属板孔时应采取防护措施（如套绝缘塑料管、缠塑料带、加橡皮圈等）。

3.3.4线束应捆扎和固定：①线束的捆扎一一不可动部位采用尼龙捆扎带，且被捆导线不应交叉，捆扎间距不应大于100 亳米，可动部位应采用缠绕管（不得用扎带）。

②线束的固定一一水平线束固定间距不宜大于300亳米，垂直线束固定不宜大于400亳米，转弯处应加设固定点。

③可动线束两端采用线夹（卡子）固定，两固定点间导线应留有适当的余度，保证其弯曲时半径大于10倍线束外径。

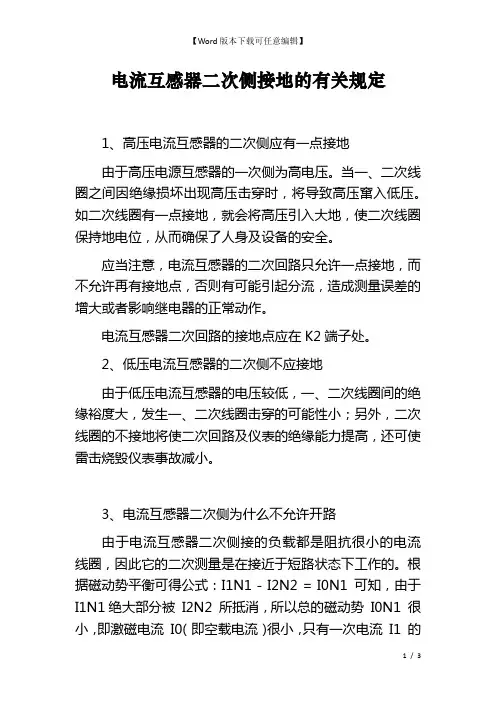

电流互感器二次侧接地的有关规定1、高压电流互感器的二次侧应有一点接地由于高压电源互感器的一次侧为高电压。

当一、二次线圈之间因绝缘损坏出现高压击穿时，将导致高压窜入低压。

如二次线圈有一点接地，就会将高压引入大地，使二次线圈保持地电位，从而确保了人身及设备的安全。

应当注意，电流互感器的二次回路只允许一点接地，而不允许再有接地点，否则有可能引起分流，造成测量误差的增大或者影响继电器的正常动作。

电流互感器二次回路的接地点应在K2端子处。

2、低压电流互感器的二次侧不应接地由于低压电流互感器的电压较低，一、二次线圈间的绝缘裕度大，发生一、二次线圈击穿的可能性小；另外，二次线圈的不接地将使二次回路及仪表的绝缘能力提高，还可使雷击烧毁仪表事故减小。

3、电流互感器二次侧为什么不允许开路由于电流互感器二次侧接的负载都是阻抗很小的电流线圈，因此它的二次测量是在接近于短路状态下工作的。

根据磁动势平衡可得公式：I1N1 - I2N2 = I0N1 可知，由于I1N1绝大部分被I2N2 所抵消，所以总的磁动势I0N1 很小，即激磁电流I0（即空载电流）很小，只有一次电流I1 的百分之几。

如果二次侧开路，则I2 =0 ，有I1N1 = I0N1 ，即I1 =I0，而I1 是一次电路负荷电流，不因互感器二次负载变化而变化。

因此，此时励磁电流就是I1，剧增几十倍，使励磁磁势剧增几十倍，这将产生：铁心过热，甚至烧毁互感器。

由于二次绕组匝数很多，会感应出危险的高电压，危及人身和设备安全。

因此，电流互感器二次侧绝对不许开路，在系统设计中，不允许在二次侧加装熔断器和断路器。

4、电流互感器二次回路开路的现象及后果运行中电流互感器二次侧开路可能有如下现象：1、由于铁心中磁通饱和，在二次侧可能产生数千伏的高压，在开路点可能出现放电现象，产生放电火花及放电声。

2、由于铁心中磁通饱和，引起损耗增大而发热，损坏绝缘，有异声异味。

3、与电流互感器相连的电流表指示摇摆不定或没有指示，电度表转速异常。
