二次回路题(带答案)

电工三级考试题（含答案）一、单选题（共50题，每题1分，共50分）1、磁场内各点的磁感应强度大小相等、方向相同，则称为( )。

A、均匀磁场B、匀速磁场C、恒定磁场D、交变磁场正确答案：A2、如果示波器能够同时显示一个放大器的输入与输出信号波形,人们就能一日了然地测试该放大器的（）。

A、放大系数B、失真和相位移C、相位移和放大系数D、失真、相位移和放大系数正确答案：D3、PN结两端加正向电压时,其正向电阻（）。

A、比较大B、比较小C、逐渐变小D、不变正确答案：B4、电动机（）作为电动机磁通的通路,要求材料有良好的导磁性能A、底座B、机座C、铁芯D、端盖正确答案：C5、测量直流电流应选用( )电流表。

A、整流B、电动C、磁电D、电磁正确答案：C6、三相电动势到达最大的顺序是不同的，这种达到最大值的先后次序，称三相电源的相序，相序为U-V-W-U,称为( )。

A、相序B、负序C、逆序D、正序正确答案：D7、为了保证电能表的准确度,其安装倾斜度的标准是（）。

A、小于15°B、垂直安装C、小于30°D、小于5°正确答案：B8、关于耦合电容器的作用下列哪个叙述是不正确的（）。

A、把高频的电流信号耦合到高压输电线上B、防止工频高电压对收发讯机侵袭C、把低频的电流信号合到高压输电线上D、对工频电流阻抗很大正确答案：C9、电流对人体的热效应造成的伤害是（）。

A、烧伤B、焦化C、电烙印D、金属化正确答案：A10、高供低计的用户,计量点到变压器低压侧的电气距离不宜超过（）。

A、15mB、25mC、20mD、30m正确答案：C11、电能计量柜是专用的,（）不得装在里面。

A、电能表B、断路器C、联合线盒D、互感器正确答案：B12、浮筒式气体(瓦斯)继电器内部有两个浮筒,当上浮筒上的接点闭合时,其作用是（）。

A、断路器跳闸B、接通继电器C、及时的报警D、接通控制回路正确答案：C13、电流速断电压闭锁保护是（）逻辑电路。

继电保护试卷 题号 一 二 三 四 五 六 总分 分数 一、填空题（每题2分，共40分；） 1、 在一次设备运行而停用部分保护进行工作时，应特别注意断开不经连接片的 跳 闸 、 合 闸 线和与运行设备安全有关的连线。

2、 在跳合闸回路中，串入断路器辅助接点的是为了熄弧、防止烧继电器接点，在合闸回路串入 常 闭 接点，在跳闸回路串入 常 开 接点。

3、 自动重合闸的起动方式有 保护起动 和 断路器位置不对应起动 两种方式。

4、 断路器跳合闸线圈的 出口触点 控制回路，必须设有 串联自保持 的继电器回路，并保证跳合闸出口继电器的触点不断弧，断路器可靠跳、合闸。

5、 直流电压在110V 及以上的中间继电器，消弧回路所用反向二极管，其反向击穿电压不宜低 于 1000V 绝不允许低于 600V 。

6、 电力系统安全自动装置，是指防止电力系统失去 稳定性 和避免电力系统发生大面积 停电 的自动保护装置。

7、 为保证重要用户供电的 可靠性 ，当工作电源因故失去电压后，自动将 备用电源 投入供电，这种装置叫备用电源自动投入装置。

8、 在直流电路中，电流的频率为 零 ，电感的感抗为 零 ，电容的容抗为 无穷大 。

9、 在大电流接地系统中，当相邻平行线停运检修并在两侧接地时，电网接地故障线路通过零序电流，将在该平行线路上产生 零序感应电流 ，此时在运行线路中的零序电流将会 增大 。

10、 过电流保护的动作电流是按躲开 最大负荷 电流整定的，在外部短路时，电流以继电器可能起动，但在外部故障切除后，必须可靠 返回 ，否则会出现误跳闸。

11、 在进行交流二次电压回路通电试验时，必须可靠地断开至电压互感器 二次侧 的回路，以防止 反充电 。

12、 在继电保护二次回路中，按机械强度要求，控制电缆或绝缘导线的芯线最小截面为：强点控制回路，不应小于1.52m m ；弱电控制回路，不应小于 0.52m m 。

13、 应对保护装置做 拉合 直流电源的试验，以及使直流电压缓慢地、大幅度地变化试验，保护在此过程中不得出现有 误动作 或信号误表示的情况。

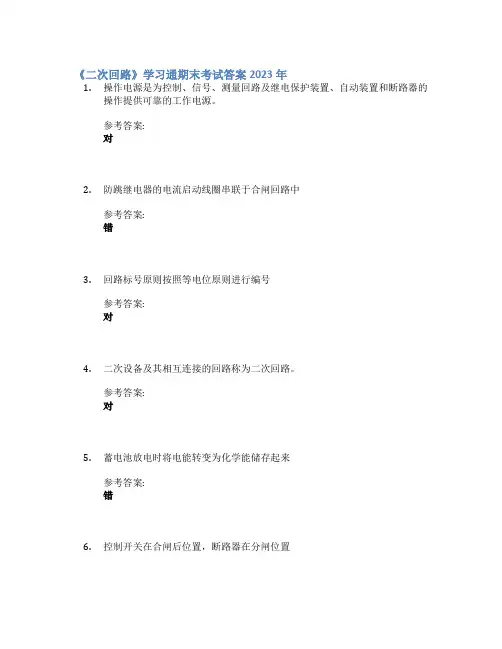

《二次回路》学习通期末考试答案2023年1.操作电源是为控制、信号、测量回路及继电保护装置、自动装置和断路器的操作提供可靠的工作电源。

参考答案:对2.防跳继电器的电流启动线圈串联于合闸回路中参考答案:错3.回路标号原则按照等电位原则进行编号参考答案:对4.二次设备及其相互连接的回路称为二次回路。

参考答案:对5.蓄电池放电时将电能转变为化学能储存起来参考答案:错6.控制开关在合闸后位置，断路器在分闸位置参考答案:错7.屏后接线图是背视图参考答案:对8.KCC是（）的文字符号。

参考答案:跳闸位置继电器9.（）通常统称为中央信号。

参考答案:事故信号;预告信号10.一次设备及其相互连接的回路称为主回路或者一次回路。

参考答案:对11.文字符号中单字母符号可按电气设备、装置、元器件的种类划分为（）类。

参考答案:2412.当电压互感器的一次绕组电压等于额定值时，电压互感器的二次额定相电压是（）V。

参考答案:100/13.电流互感器为三相三角形接线时，其接线系数为（）。

参考答案:114.直流回路断电时，采用什么方法排除故障？参考答案:通断法15.（）是指断路器一侧有电源或两侧均无电源（即实验合闸）情况下（无条件）的合闸。

参考答案:并列合闸16.电压互感器二次回路（）。

参考答案:只允许一点接地17.电压互感器极性端的标注采用（）标注法。

参考答案:加极性18.电流互感器的二次侧应（）。

参考答案:有一个接地点19.（）的作用是将一次回路的大电流缩小成二次回路的小电流，并规范标准值参考答案:电流互感器20.三相五柱式电压互感器铁芯的两个边柱为（）提供通路。

参考答案:零序磁通21.关于测量仪表的说法错误的是（）。

参考答案:测量仪表的测量结果与测量范围无关22.（）作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

参考答案:调节回路23.三相交流电路的电能用（）表进行测量。

参考答案:电能表24.计算对称三相电路功率的公式P=参考答案:3UIcosφ 中，U指的是（）。

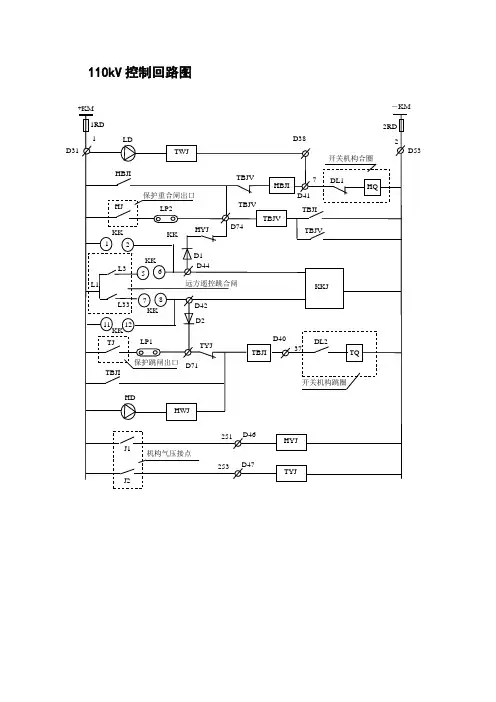

110kV 控制回路图TWJHWJ HYJ TYJ+KM－KM 1RD 2RD LD 1 HBJI TBJV HBJI HQHJ LP2 TBJV TBJV TBJV TBJI KK 1 2 11 12 HYJ TYJ D1 D2 KKJ TJ LP1 TBJI TBJI HD TQ DL2 DL1 J1 J2 2 7 37 251 253 L1L3 L33 保护重合闸出口 保护跳闸出口 远方遥控跳合闸 开关机构合圈开关机构跳圈 机构气压接点 5 6 7 8 KK D31 D53 D41 D40 D38 D44 D42 D46 D47 D74 D71 KK KK KK失灵启动回路二次回路试题一、单项选择题1. 按照部颁反措要点的要求，220kV 变电所信号系统的直流回路应（ C ）。

（A ）尽量使用专用的直流熔断器，特殊情况下可与控制回路共用一组直流熔断器；（B ）尽量使用专用的直流熔断器，特殊情况下可与该所远动系统共用一组直流熔断器；（C ）由专用的直流熔断器供电，不得与其他回路混用；（D ）无特殊要求。

2. 在保护和测量仪表中，电流回路的导线截面不应小于（ B ）。

（A ）1.5mm 2；（B ）2.5mm 2；（C ）4mm 2；（D ）5mm 2。

3. 开口三角形绕组的额定电压，在小接地系统中为（ B ）。

（A ）100／3V ；（B ）100／3V ；（C ）100V ；（D ）3X1 00V 。

4. 过电流保护的三相三继电器的完全星形连接方式，能反应（ D ）。

（A ）各种相间短路；（B ）单相接地故障；（C ）两相接地故障；（D ）各种相间和单相接地短路。

5. 时间继电器在继电保护装置中的作用是（ B ）。

（A ）计算动作时间； （B ）建立动作延时；母差保护信号公共端 失灵启动母差 01 TJ2 LJ 本间隔保护跳闸出口接点本间隔失灵保护过流接点03（C）计算保护停电时间；（D）计算断路器停电时间。

电工五级考试题+参考答案一、单选题（共80题，每题1分，共80分）1、用来测量交流电流的钳形电流表是由()和电流表组成的。

A、电压互感器B、变压器C、电流互感器D、分流器正确答案：C2、他励直流电动机在所带负载不变的情况下稳定运行，若此时增大电枢电路的电阻，待重新稳定运行时，电枢电流和转矩将()。

A、不变B、减小C、增大D、转矩不变正确答案：A3、第二次重合闸装置在第一次重合不成功后，要经过磁场强度与导体中电流的(时间再进行第二重合。

A、10-15sB、5sC、10sD、不小于10-15s正确答案：D4、接地体多采用()制成，其截面应满足热稳定和机械强度的要求。

A、任一种金属材料B、型钢C、铜铝材料D、绝缘导线正确答案：B5、在拉力不平衡的承力杆上均装设拉线，通常拉线与电杆的夹角为()。

A、20°B、50°C、30°D、45°正确答案：D6、转子串电阻调速只适合于()异步电动机。

A、绕线式B、鼠笼式C、深槽式D、无刷式正确答案：A7、高压隔离开关在调试时，三相同期允许误差为()。

A、±4mmB、±1mmC、±3mmD、+2mm正确答案：C8、三相异步电动机具有结构简单、工作可靠、重量轻、()等优点。

A、功率因数高B、交直流两用C、调速性能好D、价格低正确答案：D9、6KVFS型避雷器运行中工频放电电压范围应为()KV。

A、15〜21B、8~12C、23〜33D、16-19正确答案：A10、双速异步电动机的接线方式应为()。

A、Y/△B、Y/△△C、△/YD、YY/△正确答案：D11、动力控制电路通电测试的最终目的是()。

A、观察各断路器的工作情况是否符合控制要求B、观察各熔断器的工作情况是否符合控制要求C、观察各按钮的工作情况是否符合控制要求D、观察各接触器的动作情况是否符合控制要求正确答案：D12、电压互感器的二次线圈有一点接地，此接地应称为()。

2015年电气试验专业职工考核试题及答案一、填空题（20分）：1、在带电的二次回路上工作，禁止将电流互感器二次侧（）。

要严格防止电压互感器二次侧（）。

答案：开路短路或接地2、工作票应使用（）或（）的钢（水）笔或圆珠笔填写与签发，一式两份，内容应正确、填写应清楚，不得任意涂改。

答案：黑色蓝色3、一张工作票中，（）、工作负责人和（）三者不得互相兼任。

答案：工作票签发人工作许可人4、参加带电作业的人员，应经（），并经（）取得资格企业书面批准后，方能参加相应的作业。

答案：专门培训、考试合格5、在发生人身触电事故时，为了抢救触电人，可以不经许可，即行断开（有关设备）的电源，但事后应立即报告（调度）和上级部门。

二、判断题（15分）：1、线路上有人工作，只需在线路刀闸操作把手上悬挂“禁止合闸，线路有人工作！”的标示牌。

（×）2、在电气设备上工作，悬挂标示牌和装设遮栏（围栏），是保证安全的组织措施之一。

（×）3、在两侧有刀闸的开关上进行检修工作，必须断开本开关的控制电源和合闸电源，以确保不会误送电。

（×）4、在二次系统上进行试验工作时，试验接线要经过第二人复查后，方可通电。

（√）5、被检修设备及试验仪器禁止从运行设备上直接取试验电源。

（√）三、选择题（15分）：1、装设接地线应先接（A ）端，接地线应接触良好，连接可靠。

A、接地端，后接导体B、导体端，后接接地C、上端，后接下2、因故间断电气工作连续（A ）以上者，应重新学习《安规》，经考试合格后，方能恢复工作。

A、三个月B、半年C、一年3、停电操作必须按照（A ）的顺序依次进行。

A、开关、负荷侧刀闸、电源侧刀闸；B、开关、电源侧刀闸、负荷侧刀闸；C、负荷侧刀闸、电源侧刀闸、开关； D、电源侧刀闸、开关、负荷侧刀闸4、高压电力电缆不需停电的工作填用（B ）工作票。

A、第一种B、第二种C、带电作业5、带电作业工具的电气预防性试验周期为每年一次，检查性试验（A ）一次，两次试验间隔半年。

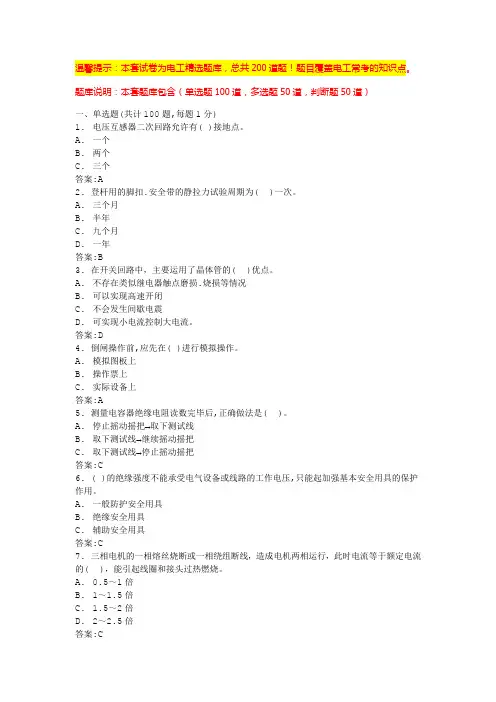

温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.电压互感器二次回路允许有( )接地点。

A.一个B.两个C.三个答案:A2. 登杆用的脚扣.安全带的静拉力试验周期为( )一次。

A.三个月B.半年C.九个月D.一年答案:B3. 在开关回路中，主要运用了晶体管的( )优点。

A.不存在类似继电器触点磨损.烧损等情况B.可以实现高速开闭C.不会发生间歇电震D.可实现小电流控制大电流。

答案:D4. 倒闸操作前,应先在( )进行模拟操作。

A.模拟图板上B.操作票上C.实际设备上答案:A5. 测量电容器绝缘电阻读数完毕后,正确做法是( )。

A.停止摇动摇把→取下测试线B.取下测试线→继续摇动摇把C.取下测试线→停止摇动摇把答案:C6. ( )的绝缘强度不能承受电气设备或线路的工作电压,只能起加强基本安全用具的保护作用。

A.一般防护安全用具B.绝缘安全用具C.辅助安全用具答案:C7. 三相电机的一相熔丝烧断或一相绕组断线，造成电机两相运行，此时电流等于额定电流的( )，能引起线圈和接头过热燃烧。

A.0.5～1倍B.1～1.5倍C. 1.5～2倍D.2～2.5倍答案:C8. 《国家电网公司员工道德规范》要求供电职工要增强( )意识，自觉遵守环保法规，善待自然，绿化.净化.美化生活环境，讲究公共卫生，爱护花草树木.人文景观，努力节约资源。

A.清洁卫生B.自我保护C.主人翁D.环境保护答案:D9. 1000KVA室内油浸式变压器的外廓至变压器室门的净不应小于( )m。

A.0.5B.0.6C.0.7D.0.8答案:D10. 摇测10kv电缆绝缘电阻，应使用( )兆欧表。

A.250vB.2500vC.1000vD.500v答案:B11. 低压照明用户受电端电压的波动幅度不应超过额定电压的( )。

二次回路题（带答案）一、选择题1.电流互感器的零序接线方式，在运行中( A )。

（A）只能反映零序电流，用于零序保护；（B）能测量零序电压和零序方向；（C）只能测量零序电压；（D）能测量零序功率。

2.双母线运行倒闸操作过程中会出现两个隔离开关同时闭合的情况，如果此时I母发生故障，此时应该( A )。

（A）切除两条母线；（B）切除I母；（C）切除II母；（D）越级跳闸。

3.二次回路故障可能导致重瓦斯保护误动作时，应将重瓦斯保护( B )。

（A）投入；（B）退出；（C）继续运行；（D）允许与否都可以。

4.对采用单相重合闸的线路，当发生永久性单相接地故障时，保护及重合闸的动作顺序是( B )。

（A）三相跳闸不重合；（B）选跳故障相、延时重合单相、后加速跳三相；（C）选跳故障相、瞬时重合单相、后加速跳三相；（D）以上都不对。

5.直流控制、信号回路熔断器一般选用( B )A。

（A）1～5；（B）5～10；（C）10～20；（D）20～30。

6.检查二次回路的绝缘电阻，应使用( A )V的绝缘电阻表。

（A）500或1000；（B）250；（C）1000；（D）2500。

7.220V直流系统发生负极接地时，则正极对地电位将( A)。

（A）升高；（B）降低；（C）不变；（D）为零。

8.为防止电压互感器高压侧击穿，高电压进入低压侧，损坏仪表、危机人身安全，应将二次侧( A )。

（A）接地；（B）屏蔽；（C）设围栏；（D加防护罩。

9.电流互感器的极性对( C )无影响。

（A）距离保护；（B）方向保护；（C）电流速断保护；（D差动保护。

10.断路器的控制电源最为重要，一旦失去电源，断路器无法操作，因此断路器控制电源消失时应发出（ C ）。

（A）音响信号；（B）光字牌信号；（C）音响和光字牌信号；11.变压器重瓦斯保护不允许起动断路器失灵保护,主要原因是( C )。

（A）有差动保护起动失灵保护、不需要重瓦斯保护重复起动（B）重瓦斯保护的误动机率高、容易引起误起动失灵保护（C）变压器内部故障、重瓦斯保护动作后返回较慢12.综合重合闸装置都设有接地故障判别元件，在采用单相重合闸方式时，下述论述哪个是正确的。

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.双闭环系统中不加电流截止负反馈，因为( )。

A.有转速环保证B.有电流环保证C.有比例积分调节器保证D.有速度调节器的限幅保证。

答案:B2. 在室外.室内工作地点或施工设备上应悬挂( )的标示牌。

A.在此工作B.禁止合闸，有人工作C.止步，高压危险D.禁止攀登，高压危险答案:C3. 将三相负载分别接于三相电源的两相线之间的连接方法为( )。

A.星形B.并联形C.三角形D.串联形答案:C4. 感性负载电路中电流相位( )电压相位。

A.超前B.滞后C.等于D.不能确定答案:B5. 在正弦交流电路中关于有功功率的叙述，正确的是( )。

A.每一瞬间电压与电流的乘积B.一个周期内电压与电流乘积的平均值C.一个周期内电压与电流乘积的最大值D.一个周期内电压与电流乘积的√3倍答案:B6. 制作防雷接地装置一般不选用( )。

A.角钢B.圆钢C.扁钢D.铝管答案:D7. zn4-10/600型断路器可应用于额定电压为( )的电路中.A.6kv;B.10kv;.C.35kv答案:B8. 熔断器的符号是( )。

答案:A9. 下列( )属于基本安全用具。

A.绝缘棒，绝缘夹钳B.绝缘手套，绝缘靴C.携带型接地线，临时遮拦答案:A10. 电路的作用是实现能量的( )和转换.信号的传递和处理。

A.连接B.传输C.控制D.传送答案:B11. 屏顶上小母线裸露载流部分与未绝缘的金属导体之间，电气间隙不得小于( )毫米。

A.8B.10C.12D.14答案:C12. 下列说法中，不正确的是( )。

A.剥线钳是用来剥削小导线头部表面绝缘层的专用工具B.手持电动工具有两种分类方式，即按工作电压分类和按防潮程度分类。

C.多用螺钉旋具的规格是以它的全长（手柄加旋杆）表示D.电工刀的手柄是无绝缘保护的，不能在带电导线或器材上剖切，以免触电答案:B13. 单相三孔插座的上孔接( )。

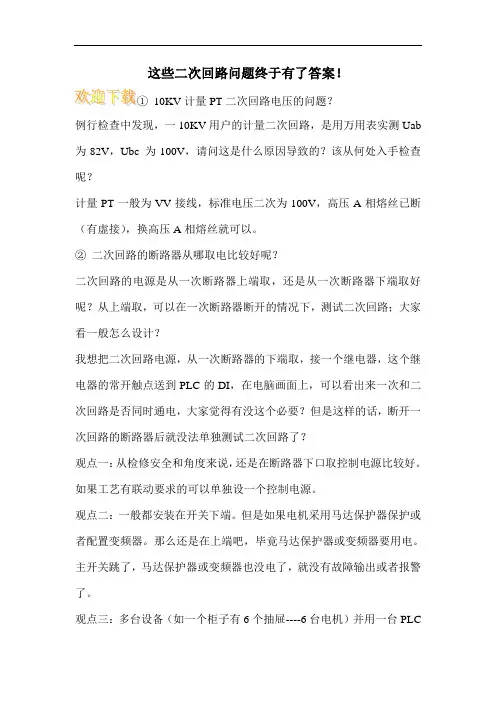

这些二次回路问题终于有了答案！
10KV计量PT二次回路电压的问题？
例行检查中发现，一10KV用户的计量二次回路，是用万用表实测Uab 为82V，Ubc 为100V，请问这是什么原因导致的？该从何处入手检查呢？
计量PT一般为VV接线，标准电压二次为100V，高压A相熔丝已断（有虚接），换高压A相熔丝就可以。

②二次回路的断路器从哪取电比较好呢？
二次回路的电源是从一次断路器上端取，还是从一次断路器下端取好呢？从上端取，可以在一次断路器断开的情况下，测试二次回路；大家看一般怎么设计？
我想把二次回路电源，从一次断路器的下端取，接一个继电器，这个继电器的常开触点送到PLC的DI，在电脑画面上，可以看出来一次和二次回路是否同时通电，大家觉得有没这个必要？但是这样的话，断开一次回路的断路器后就没法单独测试二次回路了？
观点一：从检修安全和角度来说，还是在断路器下口取控制电源比较好。

如果工艺有联动要求的可以单独设一个控制电源。

观点二：一般都安装在开关下端。

但是如果电机采用马达保护器保护或者配置变频器。

那么还是在上端吧，毕竟马达保护器或变频器要用电。

主开关跳了，马达保护器或变频器也没电了，就没有故障输出或者报警了。

观点三：多台设备（如一个柜子有6个抽屉----6台电机）并用一台PLC。

电气测量复习题答案一、单项选择题1. 电流互感器的二次回路应接地，其目的是（A）。

A. 防止开路B. 防止短路C. 保证测量精度D. 保护人身安全2. 测量交流电路中电流的有效值，应使用（B）。

A. 平均值表B. 有效值表C. 最大值表D. 最小值表3. 测量电压时，电压表应与被测电路（C）。

A. 串联B. 并联C. 并联D. 混联二、多项选择题1. 电气测量中常用的测量仪表有（ABCD）。

A. 电流表B. 电压表C. 功率表D. 电能表2. 测量电阻时，下列哪些因素会影响测量结果（ABD）。

A. 接触不良B. 环境温度C. 测量时间D. 测量设备的精度三、填空题1. 电气测量中，测量误差的来源包括测量设备的精度误差、操作误差以及________误差。

答案：环境2. 在三相电路中，测量线电压时，应使用________表。

答案：电压3. 测量电流时，电流表的内阻应尽可能________。

答案：大四、简答题1. 简述电气测量中，为什么电流互感器的二次回路需要接地？答案：电流互感器的二次回路接地是为了确保在互感器二次回路发生开路时，能够迅速形成接地短路，从而避免由于开路引起的高电压对设备和人身安全造成危害。

2. 说明使用钳形电流表测量电流时应注意哪些事项？答案：使用钳形电流表测量电流时，应注意以下几点：首先，确保钳形电流表的量程与被测电流相匹配；其次，测量时钳口应完全闭合，避免漏磁；再次，测量过程中应避免接触钳形电流表的钳口，以防触电；最后，测量完成后应及时关闭钳形电流表的电源，以延长其使用寿命。

五、计算题1. 已知某三相电路的线电压为380V，线电流为25A，功率因数为0.8，试计算该电路的有功功率和无功功率。

答案：有功功率P=√3×U线×I线×cosφ=√3×380V×25A×0.8=11760W；无功功率Q=√3×U线×I线×sinφ=√3×380V×25A×0.6=9450var。

继电保护试题答案一、填空题在下列各题的空格内填入恰当的内容,共20分,：1.测量保护交流回路对地绝缘电阻时,应使用1000V摇表,绝缘电阻阻值应大于10M欧姆;2.所谓继电保护的“四性”是选择性、快速性、灵敏性和可靠性;3.在继电保护二次回路中,按机械强度要求,控制电缆或绝缘导线的芯线最小截面为：强电控制回路,不应小于；弱电控制回路,不应小于0.5mm2 ;4.WFB-800变压器差动保护通常采用波形比较和二次谐波制动两种方法躲励磁涌流;5.防止跳跃继电器的电流线圈应接在防跳保持节点和跳闸线圈之间;6.WXH-801802零序保护中使用的零序电压是自产3U0 ;7.电压互感器二次回路通电试验时,为防止二次侧向一次侧反充电,应二次回路断开外,还应一次熔断器取下或断开刀开关;8.电流互感器的二次回路与电压互感器的二次回路,不得共用一根电缆,电流互感器二次各相电流与中性线应置于同一电缆内；电压互感器二次各相电压与中性线亦应置于同一电缆内;9.当阻抗继电器的动作阻抗等于0·9倍整定阻抗时,流入继电器的最小电流称之为最小精工电流,精工电流与整定阻抗的乘积称之为精工电压;10.继电保护装置试验所用仪表的精度应为级;11.主要为了防止差动继电器误动作或误碰出口中间继电器造成母差保护误动,母差保护采用了电压闭锁元件;12.WXH-801802装置跳闸出口采用了“三取二”闭锁,任一种保护压板退出后其__启动____元件不应退出,只是封锁其___跳闸__逻辑;13.WMH-800母线保护装置要求母线上各元件TA的极性端必须一致；一般母联采一组TA,装置默认母联TA的极性与I母上的元件一致;14.“相-地”制电力线载波高频通道由输电线路、高频阻波器、耦合电容器、结合滤波器_、高频电缆、保护间隙、接地刀闸、高频收发信机组成;15.发电机与系统或两个不同的系统之间,同期并列的理想条件是__发电机电压与系统电压大小相等、相位相同和频率相等 ;16.在最大负荷情况下保护动作时,直流母线不应低于额定电压的_____80%_____,最高不应超过额定电压的_____115%____;17.WXH-801802 保护装置发告警Ⅰ包括_电流求和自检错、定值错、CT回路异常、开出错 ;18.WXH-802沟通三跳触点在重合方式在三重方式或停用、重合闸未充满电、装置出现“致命”错误或装置失电时输出;19.变压器励磁涌流的特点有______包含很大的非周期分量___、包含有大量的高次谐波分量,并以二次谐波为主、_____励磁涌流出现间断_____;20.在“二十五条重点要求”提出：为提高继电保护的可靠性,对重要的线路和设备必须坚持设立两套互相独立主保护的原则, 两套保护宜为不同原理和不同厂家的产品;对重要元件应充分考虑后备保护的设置;二、选择题答案可能不唯一,多选或少选均不得分,共20分,每题１分:1.变压器的纵差动保护______ B ______;A能反应油箱内部的故障 B只能反应油箱内部的故障C不能反应油箱内部的故障2.在电流互感器二次回路进行短路接线时,应用___AB______短路;A. 短路片B. 导线压接C. 保险丝3.各种类型短路的电压分布规律是__ C ___;A、正序电压.负序电压.零序电压 .越靠近电源数值越高;B、正序电压.负序电压.越靠近电源数值越高,零序电压越靠近短路点越高;C、正序电压.越靠近电源数值越高,负序电压.零序电压越靠近短路点越高;4.电压互感器二次回路中, _____A_______不应接有开断元件熔断器、自动开关等;A. 电压互感器的中性线B. 电压互感器的开口三角回路C. 电压互感器开口三角绕组引出的试验线5.双母线的电流差动保护,当故障发生在母联断路器与母联TA之间时出现动作死区,此时应该 B ;A启动远方跳闸 B启动母联失灵或死区保护C启动失灵保护及远方跳闸;6.负序电流整定往往用模拟单相接地短路的方法,因为单相接地短路时负序电流分量为短路电流的___ C ___;A 3倍B 3倍C 13倍7.张工程师对一母差保护进行向量检查,所需接入母差的三组电流已全部接入;以该母线PT的UA为基准,测得UA超前所接3组电流IA1、 IA2、IA3均为极性端接入的角度依次为10°、170°和220°;请帮助张工程师进行正确判断：______A____;A. 该母差保护A相电流回路向量正确B. 该母差保护A相电流回路向量错误C. 不能判定8.在保护检验工作完毕后、投入出口压板之前,通常用万用表测量跳闸压板电位,正确的状态应该是____C______;直流系统为220VA. 压板下口对地为+110V左右,上口对地为-110V左右B. 压板下口对地为+110V左右,上口对地为0V左右C. 压板下口对地为0V,上口对地为-110V左右D. 压板下口对地为+220V左右,上口对地为0V9.关按照部颁反措要点要求,对于有两组跳闸线圈的断路器___A_______;A. 其每一跳闸回路应分别由专用的直流熔断器供电；B. 两组跳闸回路可共用一组直流熔断器供电；C. 其中一组由专用的直流熔断器供电,另一组可与一套主保护共用一组直流熔断器；D. 对直流熔断器无特殊要求;10.电流互感器二次回路接地点的正确设置方式是____ C __;A 每只电流互感器二次回路必须有一个单独的接地点B 所有电流互感器二次回路接地点均设置在电流互感器端子箱C 电流互感器二次接地点只允许有一个,对于多组电流互感器相互有联系的二次回路,接地点应设置在保护盘上11.大接地电流系统,发生单相接地故障,故障点距母线远近与母线上零序电压值的关系是_____C_____;A. 与故障点位置无关B. 故障点越远零序电压越高C. 故障点越远零序电压越低12.超高压输电线路单相接地故障跳闸后,熄弧较慢是由于______C____;A. 短路阻抗小B. 单相故障跳闸慢C. 潜供电流的影响13.从保护原理上讲,受系统振荡影响的保护有_____C_____;A. 暂态方向保护B. 电流纵差保护C. 相间阻抗保护14.过渡电阻对距离继电器工作的影响____ C _____;A.只会使保护区缩短B.只可能使继电器超越C.视条件可能失去方向性,也可能保护区缩短或者发生超越;15.发电机在电力系统发生不对称短路时,在转子中就会感应出_____B_____电流;16.为躲过励磁涌流,变压器差动保护采用二次谐波制动,____ B______;A 二次谐波制动比越大,躲过励磁涌流的能力越强B 二次谐波制动比越大,躲过励磁涌流的能力越弱C 二次谐波制动比越大,躲空投时不平衡电流的能力越强17.由反应基波零序电压和三次谐波电压构成的100％定子接地保护,其基波零序电压元件的保护范围是：_____ B _____;A.由中性点向机端的定子绕组的85～90％B.由机端向中性点的定子绕组的85～90％％的定子绕组;18.发电机正常运行时,其____ B ______;A.机端三次谐波电压大于中性点三次谐波电压B.机端三次谐波电压小于中性点三次谐波电压C.机端三次谐波电压等于中性点三次谐波电压19.来自电压互感器二次侧的四根开关场引入线Ua、Ub、Uc、Un和电压互感器三次侧的两根开关场引入线开口三角的UL、ULn中的两个零相电缆Un及ULn _____ A _____;A 必须分别引至控制室,并在控制室一点接地B 在开关场并接后,合成一根后引至控制室接地C 三次侧的ULn在开关场接地后引入控制室接N600,二次侧的Un单独引入控制室并接地20.发电机励磁回路一点接地保护动作后,作用于____C______;A.全停B.解列、灭磁C.发信号三、判断题正确的打√；不正确的打×,共10分,每题１分:1.在现场工作过程中,遇到异常现象或断路器跳闸时,不论与本身工作是否有关,应立即停止工作,保持现状; √2.在一次设备运行而停用部分保护进行工作时,应特别注意不经连接片的跳、合闸线及与运行设备安全有关的连线. √ ;3.变动交流电压、电流二次回路后,要用负荷电流、工作电压检查变动后回路的极性; √4.距离保护中,故障点过渡电阻的存在,有时会使阻抗继电器的测量阻抗增大,也就是说保护范围会伸长; X5.WXH-802的重合闸在“停用”方式下,若被保护线路发生单相故障,则本保护动作于三相跳闸; √6.WFB-811发电机低压记忆过流保护,记忆的是电流,与电压无关; X7.在电压互感器二次回路中,均应装设熔断器或自动开关; √8.按照“四统一”要求,闭锁式高频保护,判断故障为区内故障发跳闸令的条件为：本侧停信元件在动作状态及此时通道无高频信号即收信元件在不动作状态; X9.发电机运行过程中,WFB-800装置的CT断线断线闭锁保护,都会发出CT断线闭锁信号; X10.在调试WXH-802高频保护时,本侧收到对侧的高频信号越大越好;X四、简答题共50分,每题5分:1.变压器差动保护在外部短路暂态过程中产生不平衡电流两侧二次电流的幅值和相位已完全补偿的主要原因是哪些要求答出5种原因5分答：在两侧二次电流的幅值和相位已完全补偿好的条件下,产生不平衡电流的主要原因是：1如外部短路电流倍数太大,两侧TA饱和程度不一致；2外部短路非周期分量电流造成两侧TA饱和程度不同；3二次电缆截面选择不当,使两侧差动回路不对称；4TA设计选型不当,应用TP型于500KV,但中低压侧用5P或10P；5各侧均用TP型TA,但TA的短路电流最大倍数和容量不足够大；6各侧TA二次回路的时间常数相差太大;2.主变零序后备保护中零序过流与放电间隙过流是否同时工作各在什么条件下起作用3.答：①两者不同时工作;②当变压器中性点接地运行时零序过流保护起作用,间隙过流应退出；③当变压器中性点不接地时,放电间隙过流起作用,零序过流保护应退出;4.主变失灵解闭锁针对何种何种情况而设,请举例说明,当失灵有流在母差保护装置外部判别时,请试画出主变单元失灵逻辑框图;答：主变低压侧内部故障后高压侧开关失灵或发电机非全相起动失灵;5.WXH-802保护装置中的“TV断线”判据是什么6.答：WXH-802保护装置中的“TV断线”判据为：1三相电压之和不为零,用于检测一相或两相断线;判据为：|UA+UB+UC|>7V有效值2三相失压检测三相失压判据：三相电压有效值均低于8V,且任一相电流大于或三相电流均小于且无跳闸位置开入;7.WXH-802保护装置重合闸的充放电条件是什么答：在如下条件满足时,充电计数器开始计数：断路器在“合闸”位置,断路器跳闸位置继电器TWJ不动作；重合闸启动回路不动作；没有低气压闭锁重合闸和闭锁重合闸开入；重合闸不在停用位置;充电时间为15秒;在如下条件下,充电计数器清零：重合闸方式在停用位置；重合闸在单重方式时保护三跳；收到外部闭锁重合闸信号如手跳闭锁重合闸等；重合闸脉冲发出的同时“放电”；重合闸“充电”未满时,跳闸位置继电器TWJ动作或有保护启动重合闸信号开入;8.WXH-802高频保护中母线差动保护跳闸停信和开关位置停信的作用是什么;答：当母线故障发生在电流互感器与断路器之间时,母线保护虽然正确动作,但故障点依然存在,依靠母线保护出口继电器动作停止该线路高频保护发信,让对侧断路器跳闸切除故障; 跳闸位置继电器停信,是考虑当故障发生在本侧出口时,由接地或距离保护快速动作跳闸,而高频保护还未来得及动作,故障已被切除,并发出连续高频信号,闭锁了对侧高频保护,只能由二段带延时跳闸;为克服此缺点,采用由跳闸位置继电器停信, 使对侧自发自收,实现无延时跳闸;9.WXH-801802保护装置“三取二”闭锁跳闸负电源的作用是什么在开出传动时如何取消“三取二”答：当任一CPU插件由于硬件损坏或其他意想不到的原因导致CPU插件工作紊乱,程序出格,及程序不再按原来设计的流程执行时,保护CPU插件有可能既驱动其启动继电器,也驱动跳闸出口继电器,这时保护就可能误跳闸;所以从理论上讲,仅靠同一CPU插件上的启动继电器来闭锁跳闸负电源不能防止任意条件下保护的误动作;采用三取二闭锁时,单是其中一个CPU出现上述情况,就不可能真正导致出口跳闸;而实际发生故障时,三个CPU中的两个以上同时启动时,就可以开放三取二闭锁回路而正确出口;取消“三取二”的方法：将跳闸插件中的LX1、LX2短接环取消;10.W XH-803保护装置主从时钟的设置方法答：将装置断电后拧松位于装置后盖板上的光端机上三个白色塑料螺钉,取下尾纤后即可拔出光端机;打开光端机面板后,可通过内部插针调整主从时钟,“M”位主,”S”位从;选择时钟后按相反顺序恢复;11. 水轮发电机,Sn=700MW,Un=20kV,每相5并联分支,每分支36匝,中性点侧可引出各分支端子；定子铁心共540槽,槽内上下层线棒短路共540种,其中a 相间短路60种约占总短路故障的11%；b 同相不同分支匝间短路60种；c 同相同分支匝间短路420种,短路匝数分别为1、3、5、7匝各105种;请回答：1) 主保护配置要求双重化,你建议装设哪些主保护 指出它们的优缺点;2) 相应的电流互感器如何配置答：1裂相横差保护：对匝间短路灵敏,但对机端和引线相间短路无效；2零序电流横差保护：对匝间短路灵敏,但对机端和引线相间短路无效；3不完全纵差保护：对相间包括引线短路和匝间短路能反映,但可能灵敏度差；4传统纵差保护：只在对相间短路主保护双重化条件下才装设;12. 绘制发电机机端设有专用PT 的主接线图,并简述定子匝间短路保护的原理判据并问发电机过电压保护电压能否取自该专用PT 吗13.答：发电机机端设有专用PT 的主接线图定子匝间短路保护的原理判据是纵向零序电压3Uo ＋故障分量负序功率方向2P ∆;纵向零序电压3Uo 只反映定子绕组匝间短路,不反映单相接地短路故障,用此电压判据作为匝间短路的动作元件；故障分量负序功率方向2P ∆的电流取自发电机中性点侧的电流,电压取自机端电压,只反映发电机匝间短路,用此判据作为零序电压判据的闭锁元件;发电机过电压保护电压可以取自该专用PT 的三相线电压,因三相线电压不受PT 中性点接线方式的影响;。

配电安规练习题含参考答案一、单选题(共50题，每题1分，共50分)1、电压互感器在运行中严禁二次短路，否则将产生比额定容量的工作电流大()的短路电流,而烧坏互感器。

A、几十倍B、几倍C、不确定D、几百倍以上正确答案：D2、钢丝绳插接的环绳或绳套,其插接长度应大于钢丝绳直径的15倍,且不得小于()mm。

新插接的钢丝绳套应做125%允许负荷的抽样试验。

A、400B、200C、500D、300正确答案：D3、若遇特殊情况需解锁操作，应经设备运维管理部门防误操作装置专责人或()指定并经公布的人员到现场核实无误并签字。

A、公司B、调控部门C、设备运维管理部门D、设备检修管理部门正确答案：C4、高压试验不得少于()，试验负责人应由有经验的人员担任。

A、两人B、三人C^一人D、四人正确答案：A5、绞磨在作业前应0,确认安置稳固、运行正常、制动可靠后方可使用。

A、评估B、试车C、检查D、检查和试车正确答案：D6、带电作业工作票签发人应由具有带电作业资格和()的人员担任。

A、熟悉设备情况B、变电或线路第一种工作票签发人资格C、考试合格D、实践经验正确答案：D7、配合停电的交叉跨越或邻近线路，在交叉跨越或邻近线路处附近应装设()接地线。

A、三组B、相应C、两组D、一组正确答案：D8、与10千伏及以下邻近带电线路和设备附近工作时,安全距离大于()米,使用配电线路第二种工作票A、1.5B、0.7C、0.4D、1正确答案：B9、为了防止断线，电流互感器二次回路中不允许有()A^开关B、以上全部C、隔离开关辅助触点D、接头正确答案：B10、二级动火工作票由()批准。

A、申请动火工区的动火工作票签发人B、工区安监人员、消防人员C、工区分管生产的领导或技术负责人(总工程师)D、公司安监人员、消防人员正确答案：C11、测量用的仪器、仪表应保存在()的室内。

A、通风B、阴凉C、明亮D＞干燥正确答案：D12、起吊重物稍离地面(或支持物)，应再次检查0,确认无异常情况后方可继续起吊。

1. 下列（）属于电气设备故障。

A、过负荷B、单相短路C、频率降低D、系统振荡答案：B2. 下列（）属于电气设备故障。

A、过负荷B、过电压C、频率降低D、单相断线答案：D3. 下列（）属于电气设备不正常运行状态。

A、单相短路B、单相断线C、两相短路D、系统振荡答案：D4. 继电保护的（）是指发生了属于它该动作的故障，它能可靠动作而在不该动作时，它能可靠不动。

A、可靠性B、选择性C、速动性D、灵敏性答案： A5. 继电保护的（）是指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围的一种性能。

A、可靠性B、选择性C、速动性D、灵敏性答案：B6. 继电保护的（）是指保护快速切除故障的性能。

A、可靠性B、选择性C、速动性D、灵敏性答案：C7. 继电保护装置按被保护的对象分类，有电力线路保护、发电机保护、变压器保护、电动机保护、（）等。

A、差动保护B、母线保护C、后备保护D、主保护答案：B8. 继电保护动作的选择性，可以通过合理整定（）和上下级保护的动作时限来实现。

A、动作电压B、动作范围C、动作值D、动作电流答案：C9. 继电保护的（）是指继电保护对其保护范围内故障的反应能力。

A、可靠性B、选择性C、速动性D、灵敏性答案：D10. （）可以提高系统并列运行的稳定性、减少用户在低电压下的工作时间、减少故障元件的损坏程度，避免故障进一步扩大。

A、可靠性B、选择性C、速动性D、灵敏性答案：C11. 一般的断路器的动作时间为0.06-0.15s，最快的可达（）。

A、0.06-0.15sB、0.02-0.06sC、0.06-0.12sD、0.01-0.04s答案：B12. 一般的快速保护动作时间为（）。

A、0-0.05sB、0.06-0.12sC、0.1-0.2sD、0.01-0.04s答案：B13. 差动保护属于按（）分类。

A、被保护的对象B、保护原理C、保护所起作用D、保护所反映的故障类型答案：B14. 电力线路保护属于按（）分类。

二次回路试题班组：姓名：得分：一、填空题（每空1分、共20分）1、电力系统相间短路的形式有两相短路和三相短路。

2、电力系统接地短路的形式有单相接地短路和两相接地短路。

3、电力系统发生相间短路时,电压大幅度下降,电流明显增大。

4、电力系统发生故障时,继电保护装置应自动迅速有选择地将故障元件从电力系统中切除并保证无故障部分迅速恢复正常运行,电力系统出现不正常工作时，继电保护装置一般应及时反应并根据运行维护条件动作于发出信号减负荷或跳闸。

5、继电保护的选择性是指继电保护动作时,只能把故障元件从系统中切除，非故障元件继续运行。

7、继电保护的可靠性是指保护在应动作时不拒绝动作,不应动作时不误动作。

8、继电保护装置一般是由测量部分、逻辑部分和执行输出组成。

9、在一个闭合回路中，电源的端电压应该等于电源电动势与内压降之差。

10、变压器瓦斯保护分为轻瓦斯和重瓦斯保护，其中重瓦斯保护动作于跳闸，轻瓦斯保护动作于发信号。

二、判断题（每小题2分、共30分）1、瞬时电流速断保护在最小运行方式下保护范围最小。

（√）2、限时电流速断保护必须带时限,才能获得选择性。

（X）3、三段式电流保护中,定时限过电流保护的保护范围最大。

（√）4、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。

（√）5、电气设备过负荷时,继电保护应将过负荷设备切除。

（X）6、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。

（√）7、电力系统故障时,继电保护装置只发出信号,不切除故障设备。

（X）8、变压器的瓦斯保护范围在差动保护范围内，这两种保护均为瞬动保护，所以可用差动保护来代替瓦斯保护。

（X）9．变压器的故障可分为内部故障（变压器油箱里面发生的各种故障）和外部故障（油箱外部绝缘套管及其引出线上发生的各类故障）。

（√）10．变压器瓦斯保护是防御变压器油箱内各种短路故障和油面降低的保护。

（√）11、继电保护装置是保证电力元件安全运行的基本装备，任何元件不得在无保护的状态下运行。

第三章 电流电压互感器、二次回路及安全自动装置一、单相选择题1. 由三只电流互感器组成的零序电流接线，在负荷电流对称的情况下，如果有一相互感器二次侧断线，流过零序电流继电器的电流是（）倍的负荷电流。

（A ）1 ； （B ） 3； （C ）3； （D ）1/3。

答案：A2. 电流互感器的二次绕组接成星形或两相不完全星形时，在正常负荷电流下，其接线系数是（ ）。

（A ）1；（B ）3；（C ）3；（D ）1/3。

答案：A3. 电流互感器的二次绕组接成三角形或两相电流差时，在正常负荷电流下，其接线系数是 ( ) 。

（A ）3； （B ）1； （C ）3／2； （D ）2。

答案：A4. 在中性点不接地系统中，电压互感器的变比为3100310035.10V V kV，当互感器一次端子发生单相金属性接地故障时，第三绕组（开口三角）的电压为（ ）。

（A ）100V ； （B ）100V/ 3 ； （C ）300V 。

答案：A5. 220kV 大接地电流系统中，双母线上两组电压互感器二次绕组应（ ）。

（A ）在开关场各自的中性点接地；（B ）选择其中一组接地，另一组经放电间隙接地；（C ）只允许有一个公共接地点，其接地点宜选在控制室。

答案：C6. 在一个变电站中110kV 母线电压互感器和220kV 母线电压互感器零相Ｎ600共用，其Ｎ600的接地点（ ）。

(A)必须分别在各自的场地端子箱内接地；（B ）在110kV 母线电压互感器端子箱和保护室内接地；（C ）在220kV 母线电压互感器端子箱和保护室内接地；（D ）必须在电压回路公用切换屏上一点接地。

答案：D7. 电流互感器二次回路接地点的正确设置方式是（ ）。

（A ）每只电流互感器二次回路必须有一个单独的接地点；（B ） 所有电流互感器二次回路接地点均设置在电流互感器端子箱内；（C ）电流互感器的二次侧只允许有一个接地点，对于多组电流互感器相互有联系的二次回路接地点应设在保护屏上。

一、判断题（20题，每题0.5分，要求将答案填在答题卡的相应位置）1．二次回路中电缆芯线和导线截面的选择原则是：只需满足电气性能的要求；在电压和操作回路中，应按允许的压降选择电缆芯线或电缆芯线的截面。

（×）2．为使变压器差动保护在变压器过激磁时不误动，在确定保护的整定值时，应增大差动保护的5次谐波制动比。

（×）3．对于SF6断路器，当气压降低至不允许的程度时，断路器的跳闸回路断开，并发出“直流电源消失”信号。

（√）4．在双侧电源系统中，如忽略分布电容，当线路非全相运行时一定会出现零序电流和负序电流。

（×）5．在电压互感器二次回路通电试验时，为防止由二次侧向一次侧反充电，将二次回路断开即可。

（×）6．在正常工况下，发电机中性点无电压。

因此，为防止强磁场通过大地对保护的干扰，可取消发电机中性点TV二次（或消弧线圈、配电变压器二次）的接地点。

（×）7．为提高保护动作的可靠性，不允许交、直流回路共用同一根电缆。

（√）8．比较母联电流相位式母差保护在母联断路器运行时发生区内故障，理论上不会拒动。

（×）9．逐次逼近式模数变换器的转换过程是由最低位向最高位逐次逼近。

（×）10．在小接地电流系统中，线路上发生金属性单相接地时故障相电压为零，两非故障相电压升高倍，中性点电压变为相电压。

三个线电压的大小和相位与接地前相比都发生了变化。

（×）11．设置变压器差动速断元件的主要原因是防止区内故障TA饱和产生高次谐波致使差动保护拒动或延缓动作。

（√）12．大接地电流系统中发生接地短路时，在复合序网的零序序网图中没有出现发电机的零序阻抗，这是由于发电机的零序阻抗很小可忽略。

（×）13．P级电流互感器10%误差是指额定负载情况下的最大允许误差。

（×）14．电流互感器容量大表示其二次负载阻抗允许值大。

（√）15．对于发电机定子绕组和变压器原、副边绕组的小匝数匝间短路，短路处电流很大，所以阻抗保护可以做它们的后备。
