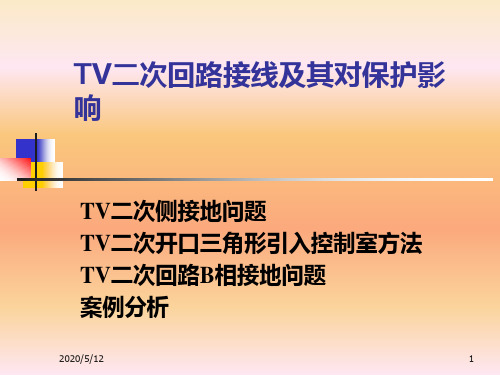

TV二次回路的接地问题

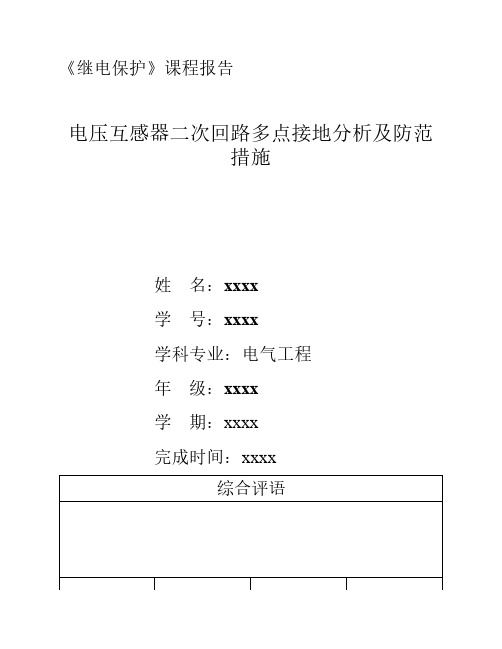

《继电保护》课程报告电压互感器二次回路多点接地分析及防范措施姓名：xxxx学号：xxxx学科专业：电气工程年级：xxxx学期：xxxx完成时间：xxxx综合评语成绩学分任课教师评卷时间电压互感器二次回路多点接地分析及防范措施xxxx摘要：随着电力系统不断发展，电力设备的更新换代越来越快，在对变电站内继电保护及安全自动装置的基建、大修、改造后，因施工过程中造成的继电保护用电压互感器的二次回路接地不满足要求，直接或间接引发继电保护及安全自动装置误动，造成开关跳闸的事故时常发生，从而电网的安全稳定运行水平下降，使电力用户供电可靠性受到影响。

由于二次回路接地不满足要求易被忽视且不易检查，一旦发生事故，处理过程复杂，处理时间长，严重影响售电量。

因此，在设备投入运行前对二次回路接地的情况必须针对性分析和检查，避免事故的发生。

关键词：电压互感器；二次回路；多点接地；查找方法1、电压互感器二次回路接地要求公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。

独立的、与其他互感器无电气联系的电压互感器的二次回路，可在控制室内，也可在开关场实现一点接地，为了避免将高压引入控制室，接地点宜设在配电装置户外端子箱内100mm²接地铜排上。

线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。

来自开关场电压互感器二次绕组的四根引入线和电压互感器开口三角绕组的两根引入线应使用各自独立的电缆，并在控制室内一点接地。

已在控制室一点接地的电压互感器二次绕组，在开关场将二次绕组中性点放电间隙或氧化锌阀片接地的，其击穿电压峰值应大于30ImaxV（Imax为电网接地故障时通过变电站的可能最大接地电流有效值，单位KA），并应定期检查放电间隙或氧化锌阀片，防止其被击穿造成电压互感器二次回路多点接地的现象[1]。

2、查找电压二次回路多点接地的方法电压互感器二次回路只能有一个接地点，然而，一般情况下站内同电压等级的电压互感器电压都引致控制室内的电压切换屏，并辐射去自动化测控、保护装置和故障录波仪，在电压切换屏内将各压变的N600并接一点接地。

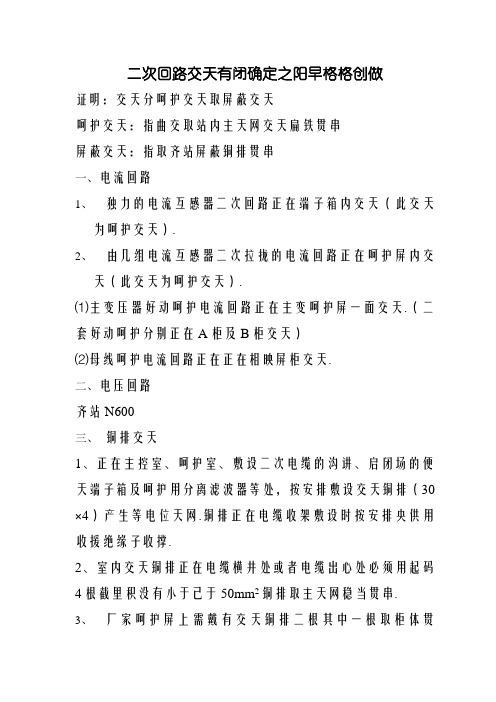

二次回路交天有闭确定之阳早格格创做
证明：交天分呵护交天取屏蔽交天
呵护交天：指曲交取站内主天网交天扁铁贯串
屏蔽交天：指取齐站屏蔽铜排贯串
一、电流回路
1、独力的电流互感器二次回路正在端子箱内交天（此交天
为呵护交天）.
2、由几组电流互感器二次拉拢的电流回路正在呵护屏内交
天（此交天为呵护交天）.
⑴主变压器好动呵护电流回路正在主变呵护屏一面交天.（二套好动呵护分别正在A柜及B柜交天）
⑵母线呵护电流回路正在正在相映屏柜交天.
二、电压回路
齐站N600
三、铜排交天
1、正在主控室、呵护室、敷设二次电缆的沟讲、启闭场的便天端子箱及呵护用分离滤波器等处，按安排敷设交天铜排（30×4）产生等电位天网.铜排正在电缆收架敷设时按安排央供用收援绝缘子收撑.
2、室内交天铜排正在电缆横井处或者电缆出心处必须用起码4根截里积没有小于己于50mm2铜排取主天网稳当贯串.
3、厂家呵护屏上需戴有交天铜排二根其中一根取柜体贯
串，另一根取柜体绝缘取齐站铜排贯串，柜内铜排通过绝缘导线（50mm2）连交于齐站的绝缘铜排上.前者雅称为呵护交天铜排，后者雅称屏蔽交天.
呵护交天包罗：屏柜或者拆置机壳交天、电压回路N600交天、电流回路交天.
屏蔽交天包罗：抗搞扰元件交天、估计机电缆屏蔽交天.
4、所有通往呵护室内的屏蔽统造电缆的屏蔽线二端交天皆必须汇总交于绝缘铜排上.
5、户中短电缆屏蔽一端交天（交于铜排上）.
6、所有的钢铠电缆一端交天（正在端子箱处呵护交天）
7、取下频电缆仄止敷设的铜排，正在分离滤波器侧取主天网贯串，共时交于分离滤波器的博用端子上.。

电压互感器：1、独立的、与其它电压互感器二次回路没有电的联系的二次回路中性线，应在开关场实现一点接地，包括重合闸和检同期装置用电压互感器二次回路。

2、公用电压互感器的二次回路只允许在控制室内有一点接地。

3、用于发电机定子接地保护的发电机中性点电压互感器二次侧接地点应设在接地保护柜内。

4、线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。

5、所有PT的中性点均引至中控室中的某一保护柜内全站一点接地。

电流互感器：1、公用电流互感器二次绕组的二次回路只允许、且必须在相关保护屏内一点接地。

接地点设在直接连接的保护屏端子排外侧端子。

【释义】公用电流互感器二次绕组的情况包括：差动保护、各种双断路器主接线的保护直接进行物理并接的电流和回路。

2、独立的、与其它电流互感器二次回路没有电的联系的二次回路应在开关场一点接地。

【释义】电流互感器二次绕组在开关场接地更适宜，当一次绕组击穿时，接地线最短，限制高电压传入二次回路最有效。

3、开口三角不设置熔断器，用于励磁的电压互感器不用熔断器。

关于接地：1.电压互感器N相用4mm2的双色线接至接地母排上，并在接地线两侧悬挂“全站TV N600唯一接地点，不得拆除”的标示牌。

2.开关场的端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2 的铜缆与电缆沟道内的等电位接地网连接。

3.装设静态保护和控制装置的屏柜地面下宜用截面不小于100mm2的接地铜排直接连接构成等电位接地母线。

接地母线应首末可靠连接成环网，并用截面不小于50mm2、不少于4 根铜排与厂、站的接地网直接连接。

4.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜排与地面下的等电位接地母线相连。

5.所有二次电缆的屏蔽层应使用截面不小于4mm2多股铜质软导线可靠连接到等电位接地网的铜排上。

竭诚为您提供优质文档/双击可除二次回路接地规范篇一：二次回路接地有关规定二次回路接地有关规定说明：接地分保护接地与屏蔽接地保护接地：指直接与站内主地网接地扁铁相连屏蔽接地：指与全站屏蔽铜排相连一、电流回路1、独立的电流互感器二次回路在端子箱内接地（此接地为保护接地）。

2、由几组电流互感器二次组合的电流回路在保护屏内接地（此接地为保护接地）。

⑴主变压器差动保护电流回路在主变保护屏一点接地。

（两套差动保护分别在a柜及b柜接地）⑵母线保护电流回路在在相应屏柜接地。

二、电压回路全站n600三、铜排接地1、在主控室、保护室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，按设计敷设接地铜排（30×4）形成等电位地网。

铜排在电缆支架敷设时按设计要求用支持绝缘子支撑。

2、室内接地铜排在电缆竖井处或电缆入口处必须用至少4根截面积不小于己于50mm2铜排与主地网可靠相连。

3、厂家保护屏上需带有接地铜排两根其中一根与柜体相连，另一根与柜体绝缘与全站铜排相连，柜内铜排通过绝缘导线（50mm2）连接于全站的绝缘铜排上。

前者俗称为保护接地铜排，后者俗称屏蔽接地。

保护接地包括：屏柜或装置机壳接地、电压回路n600接地、电流回路接地。

屏蔽接地包括：抗干扰元件接地、计算机电缆屏蔽接地。

4、所有通往保护室内的屏蔽控制电缆的屏蔽线两端接地都必须汇总接于绝缘铜排上。

5、户外短电缆屏蔽一端接地（接于铜排上）。

6、所有的钢铠电缆一端接地（在端子箱处保护接地）7、与高频电缆平行敷设的铜排，在结合滤波器侧与主地网相连，同时接于结合滤波器的专用端子上。

篇二：继电保护二次系统接地方案电力系统继电保护二次系统接地方案1总则1.1变电站中电磁干扰不可避免，降低电磁干扰对二次回路及设备影响的基本手段是设法隔离二次回路与一次回路之间的电磁耦合，其中二次接地是一种简单易行、行之有效的方法。

1.2二次回路接地应通过专用接地线单独接地，不得与另一接地回路串接或经其它过渡端子接地。

电压互感器二次回路常见故障分析摘要：本文对电压互感器二次回路的进行了介绍，结合等效电路图，对电压互感器二次回路的一些常见故障进行了分析探讨，指出了需要进一步进行研究的方向。

关键词：电压互感器故障断线回路阻抗多点接地微机保护引言电压互感器[1]简称TV或PT,其作用是将电力系统中的高压通过电磁作用转变为低压，能够为继电保护、计量及测量等二次回路所承受，一般为100V，并且可以在一次回路与二次回路间起到隔离作用。

电压互感器二次回路的故障，会对电力保护、测量及计量等功能产生影响，对保护装置动作的可靠性及计量、测量的准确性造成危害，进而影响电力系统运行的稳定性。

本文拟就电压互感器二次回路的一些常见故障进行分析，并对保护的影响进行探讨。

1 电压互感器二次回路介绍电压互感器互感器二次回路示意图见图1。

如图所示，电压互感器二次回路的接地点，按照反事故措施的有关规定，只允许有一点接地。

目前的变电站，为了便于检修的要求，这个接地点一般设在控制室内。

电压互感器二次回路设置一个接地点，是为了设备和人身安全着想，防止将高压通过互感器引入二次侧。

为了保证二次回路接地的可靠有效，电压互感器的中性线上不可以接入空开或熔断器。

在N 线中，为了防止遭受雷击过电压等极端高压的冲击，一般还会设置放电间隙或氧化锌阀片接地[2]。

图中 L630为零序电压3U0 ，对于采用自产3UO 的装置，可以不接入此线，或者根据需要接入备用。

电压互感器二次回路可以等效为如下电路。

图2中，UA 为电压互感器等效的且能够反映一次电压的二次电压，在图中用一个受控电压源来表示，ZI 为回路电阻， ZL为负荷阻抗， UB为电压互感器负荷上的电压降落。

理想情况下，我们认为UA=UB ，但是实际情况是存在电压降UAB 。

为了使 UAB尽可能的小，就需要降低回路电阻 ZI。

但实际中回路电阻可能很大，从而使UB 严重偏离。

2 电压互感器二次回路常见故障以上是对电压互感器特性的一些介绍，在实际工作中，笔者发现电压互感器二次回路容易发生一些如下的故障：2.1 二次回路断线电压互感器二次回路发生开路现象，称为断线。
