CHAP05建筑图形设计 尺寸标注和编辑

建筑制图尺寸标注
1、尺寸可分为总尺寸、定位尺寸和细部尺寸。

绘图时，应根据设计深度和图纸用途确定所需注写的尺寸。

2、建筑物平面、立面、剖面图，宜标注室内外地坪、楼地面、地下层地面、阳台、平台、檐口、层脊、女儿墙、雨棚、门、窗、台阶等处的标高。

平屋面等不易标明建筑标高的部位可标注结构标高，应进行说明。

结构找坡的平屋面，屋面标高可标注在结构板面最低点，并注明找坡坡度。

有屋架的屋面，应标注屋架下弦搁置点或柱顶标高。

有起重机的厂房剖面图应标注轨顶标高、屋架下弦杆件下边缘或屋面梁底、板底标高。

梁式悬挂起重机宜标出轨距尺寸，并应以米(m)计。

3、楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、台阶等处的高度尺寸及标高，宜按下列规定注写：
（1）平面图及其详图应注写完成面标高；
（2）立面图、剖面图及其详图应注写完成面标高及高度方向的尺寸；
（3）其余部分应注写毛面尺寸及标高；
（4）标注建筑平面图各部位的定位尺寸时，应注写与其最邻近的轴线间的尺寸；标注建筑剖面各部位的定位尺寸时，应注写其所在层次内的尺寸；
（5）设计图中连续重复的构配件等，当不易标明定位尺寸时，可在总尺寸的控制下，定位尺寸不用数值而用“均分”或“EQ”字样表示(图4.5.3）。

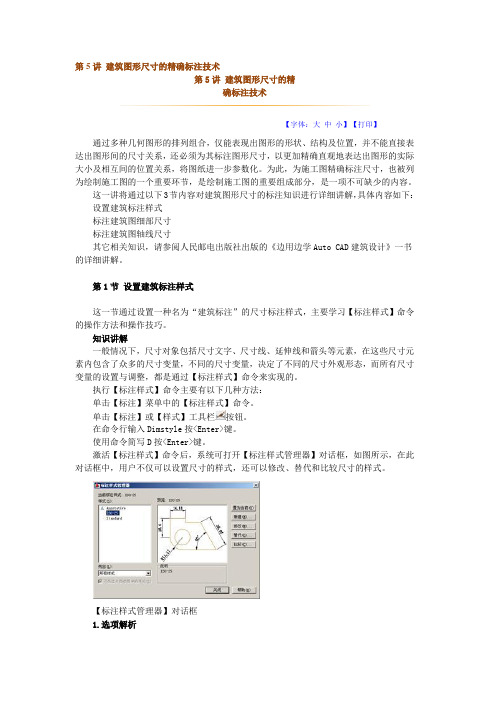

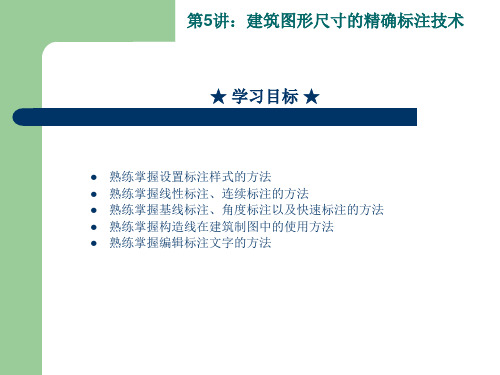

第5讲建筑图形尺寸的精确标注技术第5讲建筑图形尺寸的精确标注技术【字体：大中小】【打印】通过多种几何图形的排列组合，仅能表现出图形的形状、结构及位置，并不能直接表达出图形间的尺寸关系，还必须为其标注图形尺寸，以更加精确直观地表达出图形的实际大小及相互间的位置关系，将图纸进一步参数化。

为此，为施工图精确标注尺寸，也被列为绘制施工图的一个重要环节，是绘制施工图的重要组成部分，是一项不可缺少的内容。

这一讲将通过以下3节内容对建筑图形尺寸的标注知识进行详细讲解，具体内容如下：设置建筑标注样式标注建筑图细部尺寸标注建筑图轴线尺寸其它相关知识，请参阅人民邮电出版社出版的《边用边学Auto CAD建筑设计》一书的详细讲解。

第1节设置建筑标注样式这一节通过设置一种名为“建筑标注”的尺寸标注样式，主要学习【标注样式】命令的操作方法和操作技巧。

知识讲解一般情况下，尺寸对象包括尺寸文字、尺寸线、延伸线和箭头等元素，在这些尺寸元素内包含了众多的尺寸变量，不同的尺寸变量，决定了不同的尺寸外观形态，而所有尺寸变量的设置与调整，都是通过【标注样式】命令来实现的。

执行【标注样式】命令主要有以下几种方法：单击【标注】菜单中的【标注样式】命令。

单击【标注】或【样式】工具栏按钮。

在命令行输入Dimstyle按<Enter>键。

使用命令简写D按<Enter>键。

激活【标注样式】命令后，系统可打开【标注样式管理器】对话框，如图所示，在此对话框中，用户不仅可以设置尺寸的样式，还可以修改、替代和比较尺寸的样式。

【标注样式管理器】对话框1.选项解析【样式】文本框用于显示当前文件中的所有尺寸样式，并且当前样式被亮显。

选择一种样式处单击右键，在右键菜单中可以设置当前样式、重命名样式和删除样式。

小技巧：当前标注样式和当前文件中已使用的样式不能被删除。

默认样式为ISO-25。

【列出】下拉列表框中提供了两个显示标注样式的选项。

即【所有样式】和【正在使用的样式】。

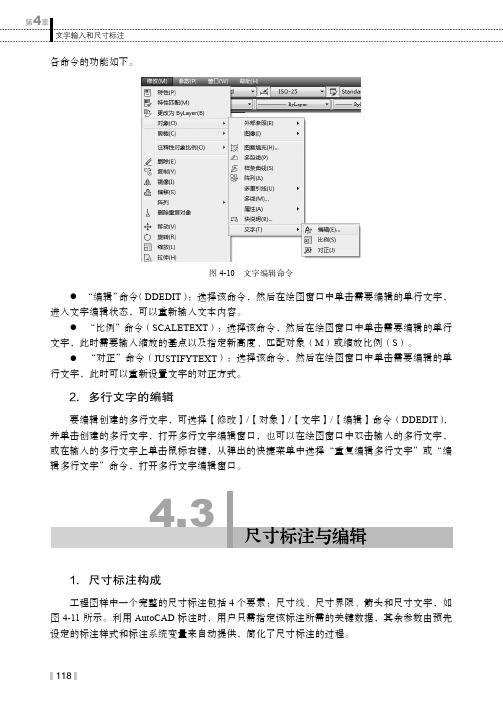

文字输入和尺寸标注 118第4章各命令的功能如下。

图4-10 文字编辑命令●“编辑”命令（DDEDIT ）：选择该命令，然后在绘图窗口中单击需要编辑的单行文字，进入文字编辑状态，可以重新输入文本内容。

● “比例”命令（SCALETEXT ）：选择该命令，然后在绘图窗口中单击需要编辑的单行文字，此时需要输入缩放的基点以及指定新高度、匹配对象（M ）或缩放比例（S ）。

● “对正”命令（JUSTIFYTEXT ）：选择该命令，然后在绘图窗口中单击需要编辑的单行文字，此时可以重新设置文字的对正方式。

2．多行文字的编辑要编辑创建的多行文字，可选择【修改】/【对象】/【文字】/【编辑】命令（DDEDIT ），并单击创建的多行文字，打开多行文字编辑窗口，也可以在绘图窗口中双击输入的多行文字，或在输入的多行文字上单击鼠标右键，从弹出的快捷菜单中选择“重复编辑多行文字”或“编辑多行文字”命令，打开多行文字编辑窗口。

4.3尺寸标注与编辑1．尺寸标注构成 工程图样中一个完整的尺寸标注包括4个要素：尺寸线、尺寸界限、箭头和尺寸文字，如图4-11所示。

利用AutoCAD 标注时，用户只需指定该标注所需的关键数据，其余参数由预先设定的标注样式和标注系统变量来自动提供，简化了尺寸标注的过程。

4.3 尺寸标注与编辑119图4-11 尺寸标注构成（1）尺寸界限：尺寸界限通常出现在要标注尺寸对象的两端，表示尺寸线的开始和结束位置。

可以从图形的轮廓线、轴线或对称中心线引出，有时也可利用轮廓线代替。

通常，尺寸界限垂直于尺寸线，但通过修改参数也可以与尺寸线成斜角。

（2）尺寸线：尺寸线一般由一条两端带箭头的直线段组成，有时也可以由两条带单箭头的直线段组成。

通常，尺寸线与所标注的对象平行，放在两尺寸界限之间。

尺寸线不能用图形中已有图线代替，必须单独画出。

（3）标注文本：标注文本用来表示两尺寸界限之间图形对象的具体大小，一般注写在尺寸线的上方或中断处。

建筑制图尺寸标注规范建筑制图尺寸标注规范是指在建筑制图过程中，对图纸上各项尺寸进行标注和规范化的一系列操作。

下面详细介绍建筑制图尺寸标注规范。

1. 标注位置要准确：标注尺寸的位置应尽量避免遮挡建筑主体，便于阅读和理解。

一般情况下，尺寸标注应位于尺寸线的外侧并与尺寸线成水平关系。

对于面积、体积等特殊尺寸，应尽量将标注文字放在图纸上方或下方的空白区域。

2. 标注内容要全面：对于建筑制图中涉及的各种尺寸，应确保标注内容全面，包括线长、角度、半径等各种尺寸。

3. 标注字体要工整：标注尺寸时要选择工整、规范的字体，确保字体清晰可辨。

常用的标注字体有宋体、楷体等。

标注字体的大小应与图纸的比例相适应，一般情况下约为1.8mm至3.5mm。

4. 标注线要细致：标注线是连接标注文字和尺寸线的线条，其形状应简单明了，线宽一般为0.35mm至0.5mm。

5. 标注箭头要合理：标注尺寸线末端应使用箭头表示尺寸的方向，并确保箭头位置和标注线的连接点相正交。

6. 标注线长要适中：标注尺寸线的长度应适中，以避免过长或过短影响尺寸值的准确性。

7. 标注精确度要保证：在标注尺寸时要保证精度，尽量使用精确值，避免使用估算值。

尺寸标注应符合工程测量的要求，保持准确性和可靠性。

8. 标注单位要明确：标注尺寸时要明确标注单位，如米、毫米等，并在图纸上标明单位的符号。

9. 标注符号要规范：标注尺寸时要使用规范的符号，如直线尺寸用“L”表示、角度尺寸用“∠”表示等。

10. 标注关系要清晰：在标注尺寸时要注意标明尺寸之间的关系，如相等、相似、平行、垂直等，以便于读者理解。

总之，建筑制图尺寸标注规范对于建筑设计的质量和准确性至关重要。

只有遵循规范标注，才能准确传达设计意图，保证建筑工程的施工和验收质量。
