机械制图-平面图形的绘制-吊钩A4纸(作业要求)
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
作业2 平面图形绘制绘图举例
作业指导书
一、作业目的
1.掌握圆弧连接的作图方法。

2.掌握平面图形分析、绘制的过程。

3.掌握平面图形尺寸标注的方法，熟悉国家标准中尺寸注法
有关规定。

二、内容与要求
1.题号由教师指制定。

2.按图例要求绘制平面图形并标注尺寸。

3.用A4图纸，横放或竖放，标注尺寸，比例1：1。

三、绘图步骤
1.分析图形，分析图中尺寸作业和线段性质。

2.画底稿（用2H或H 铅笔）
（1）画图框。

（2）在右下角画标题栏。

（3）作出基准线、对称中心线及圆的中心线。

（4）按已知线段、中间线段和连接线段的顺序，画出图
形。

（5）画出尺寸界线、尺寸线。

3.检查加深（用HB或B铅笔）
4.画箭头，标注尺寸，填写标题栏。

四、注意事项
1.布置图形时，应考虑标注尺寸的位置。

2.画底稿时，作图线应轻且准确，并应找出连接弧的圆心和
切点。

3.加深图线时必须细心，按照“先粗后细，先曲后直，先水平
后竖
直、倾斜”的顺序绘制，应做到同类图线规格一致，线段连接光
3。

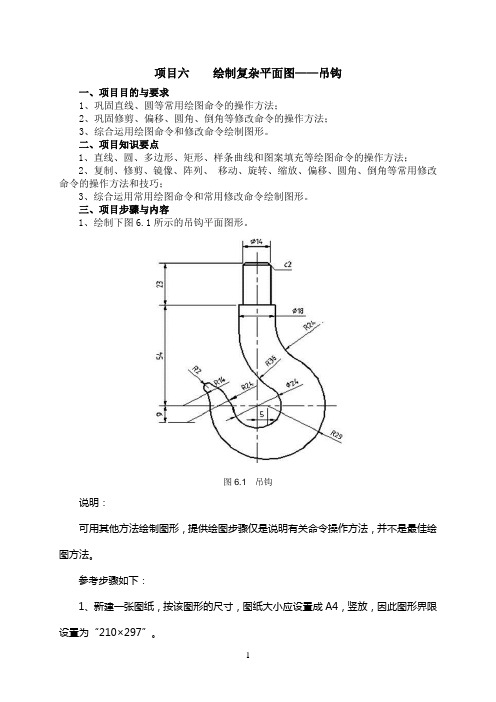

项目六绘制复杂平面图——吊钩一、项目目的与要求1、巩固直线、圆等常用绘图命令的操作方法；2、巩固修剪、偏移、圆角、倒角等修改命令的操作方法；3、综合运用绘图命令和修改命令绘制图形。

二、项目知识要点1、直线、圆、多边形、矩形、样条曲线和图案填充等绘图命令的操作方法；2、复制、修剪、镜像、阵列、移动、旋转、缩放、偏移、圆角、倒角等常用修改命令的操作方法和技巧；3、综合运用常用绘图命令和常用修改命令绘制图形。

三、项目步骤与内容1、绘制下图6.1所示的吊钩平面图形。

图6.1 吊钩说明：可用其他方法绘制图形，提供绘图步骤仅是说明有关命令操作方法，并不是最佳绘图方法。

参考步骤如下：1、新建一张图纸，按该图形的尺寸，图纸大小应设置成A4，竖放，因此图形界限设置为“210×297”。

2、显示图形界限单击“全部缩放”按钮，图形栅格的界限将填充当前视口。

或者在命令窗口输入Z，回车，再输入“A”，回车。

3、设置对象捕捉在状态栏的“对象捕捉”按钮上单击鼠标右键，选择“设置…”，在弹出的“草图设置”对话框中，选择“交点”、“切点”、“圆心”、“端点”，并启用对象捕捉，单击“确定”按钮。

4、设置图层按图形要求，打开“图形特性管理器”，设置以下图层、颜色、线型和线宽：5、绘制中心线（1）选择图层通过“图层”工具栏，将“中心线”层设置为当前层。

单击“图层”工具栏图层列表后的下拉按钮，在中心线层上单击，则中心线层为当前层。

（2）绘制垂直中心线AB和水平中心线CD执行“直线”命令，在屏幕中上部单击，确定A点，绘制出垂直中心线AB。

在合适的位置绘制出水平直线CD，如图6.2所示。

图6.2 绘制中心线图 6.3 绘制吊钩柄6、绘制吊钩柄部直线柄的上部直径为14，下部直径为18，可以用中心线向左右各偏移的方法获得轮廓线，两条钩子的水平端面线也可用偏移水平中心线的方法获得。

（1）在编辑工具栏中单击“偏移”按钮，调用偏移命令，将直线AB分别向左右偏移7个单位和8个单位，获得直线JK、MN及QR、OP；将CD向上偏移54个单位获得直线EF，再将刚偏移所得直线EF向上偏移23个单位，获得直线GH。

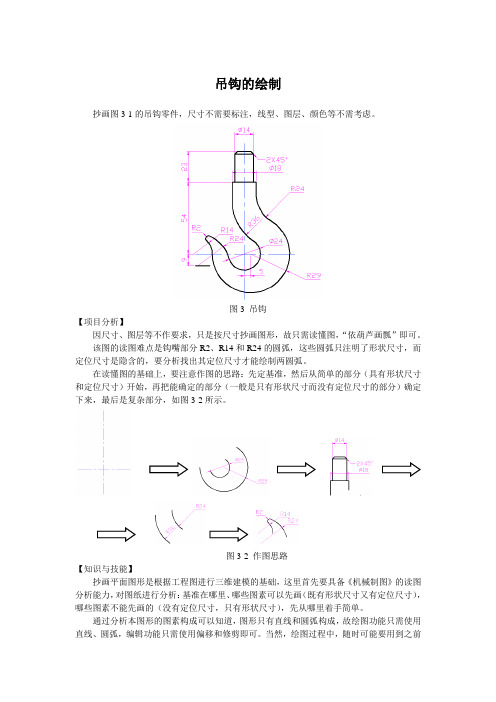

吊钩的绘制抄画图3-1的吊钩零件，尺寸不需要标注，线型、图层、颜色等不需考虑。

图3 吊钩【项目分析】因尺寸、图层等不作要求，只是按尺寸抄画图形，故只需读懂图，“依葫芦画瓢”即可。

该图的读图难点是钩嘴部分R2、R14和R24的圆弧，这些圆弧只注明了形状尺寸，而定位尺寸是隐含的，要分析找出其定位尺寸才能绘制两圆弧。

在读懂图的基础上，要注意作图的思路：先定基准，然后从简单的部分（具有形状尺寸和定位尺寸）开始，再把能确定的部分（一般是只有形状尺寸而没有定位尺寸的部分）确定下来，最后是复杂部分，如图3-2所示。

图3-2 作图思路【知识与技能】抄画平面图形是根据工程图进行三维建模的基础，这里首先要具备《机械制图》的读图分析能力，对图纸进行分析：基准在哪里、哪些图素可以先画（既有形状尺寸又有定位尺寸），哪些图素不能先画的（没有定位尺寸，只有形状尺寸），先从哪里着手简单。

通过分析本图形的图素构成可以知道，图形只有直线和圆弧构成，故绘图功能只需使用直线、圆弧，编辑功能只需使用偏移和修剪即可。

当然，绘图过程中，随时可能要用到之前学习过的放大、缩小、适度化等通用的辅助性操作。

【项目实施】1.绘制基准线通过直线命令作出两基准线。

图3-3 直线命令作水平线时设Y=0，作垂直线时设X=0，使水平线、垂直线与X、Y轴重合，如图3-4所示：图3-4 基准线■个人观点：基准线一般应与系统的坐标轴重合，以便于作图与观看。

■提示：基准线的长短可先不必考虑，在随后的作图过程中如果需要延长或缩短，可以使用以下命令进行相应的延长与缩短：修剪图3-6修剪延伸■关键：先点击要保留的部分，再在要伸长或缩短到的位置点击鼠标。

2.绘制φ24、R29圆弧（1）偏移垂直基准线确定R29圆弧的圆心，如图3-7、图3-8。

或者可用直线里面的平行线命令。

图3-7 偏移命令偏移线图3-8 确定R29圆弧圆心（2）作φ24、R29圆弧作图过程如图3-9，结果如图3-10所示。

作业2 平面图形绘制绘图举例
作业指导书
一、作业目的
1.掌握圆弧连接的作图方法。

2.掌握平面图形分析、绘制的过程。

3.掌握平面图形尺寸标注的方法，熟悉国家标准中尺寸注法
有关规定。

二、内容与要求
1.题号由教师指制定。

2.按图例要求绘制平面图形并标注尺寸。

3.用A4图纸，横放或竖放，标注尺寸，比例1：1。

三、绘图步骤
1.分析图形，分析图中尺寸作业和线段性质。

2.画底稿（用2H或H 铅笔）
（1）画图框。

（2）在右下角画标题栏。

（3）作出基准线、对称中心线及圆的中心线。

（4）按已知线段、中间线段和连接线段的顺序，画出图
形。

（5）画出尺寸界线、尺寸线。

3.检查加深（用HB或B铅笔）
4.画箭头，标注尺寸，填写标题栏。

四、注意事项
1.布置图形时，应考虑标注尺寸的位置。

2.画底稿时，作图线应轻且准确，并应找出连接弧的圆心和切点。

3.加深图线时必须细心，按照“先粗后细，先曲后直，先水平后竖
直、倾斜”的顺序绘制，应做到同类图线规格一致，线段连接光滑。

4.箭头应符合规定，且大小一致。

5.用标准字体书写尺寸数字和填写标题栏。

’.。

机械制图实训项目第一章实训项目：绘制吊钩实训目的与要求：1.分析平面图形的尺寸及尺寸标注。

2.掌握圆弧连接的作图方法。

3.熟悉平面图形绘图步骤，培养快速、准确使用绘图工具绘制平面图形的能力。

实训图示如下：分组讨论和分析工程中常用的吊钩图形，绘制吊钩图。

实训评分标准：序号考核要求分数评分标准检测结果得分1 圆弧连接位置正确 6 错误一处扣1分2 圆心和连接点的位置准确 5 错误一处扣1分3 图形尺寸准确7 错误一处扣1分4 线型清晰，加深轮廓线 2 未加深扣2分实训所需工具与材料：图板，丁字尺，三角尺，圆规，铅笔，橡皮擦，削笔刀，图纸，胶带。

第二章实训项目：补画视图中的缺线实训目的与要求：实训所需工具与材料：图板，丁字尺，三角尺，圆规，铅笔，橡皮擦，削笔刀，图纸，胶带。

第三章实训项目：点、直线、平面的投影实训目的与要求：1.掌握点的投影以及不同空间位置点线的投影规律。

2.能够运用直线的投影规律画出空间直线的投影。

3.能够用投影图想象空间平面及点的位置。

1）已知A（25，30，20）、B（30，35，25），要求绘制A、B两点的三视图。

2）已知四边形ABCD的正面投影和BC、CD两边的水平投影，完成四边形的水平投影。

序号考核要求分数评分标准检测结果得分根据三视图三等关系绘制点A，4 漏补一处扣2分1B的空间位置根据三视图三等关系完成四边26 漏补一线扣3分形的水平投影实训所需工具与材料：图板，丁字尺，三角尺，圆规，铅笔，橡皮擦，削笔刀，图纸，胶带。

第四章实训项目：基本体的投影实训目的与要求：1.掌握平面体的投影以及平面体上点的投影规律。

2.能够运用面及其点的投影规律绘制出空间曲面体的投影。

（1）四棱锥的表面上有线AC，已知其水平投影ac，绘制其V面投影和W面投影。

（2）已知圆锥面上的曲线AC的水平投影ac，绘制其V面和W面投影。

序号考核要求分数评分标准检测结果得分根据三视图三等关系绘制直线14 漏补一处扣2分AC的投影位置根据三视图三等关系完成曲线6 漏补一线扣3分2AC的投影位置实训所需工具与材料：图板，丁字尺，三角尺，圆规，铅笔，橡皮擦，削笔刀，图纸，胶带。
