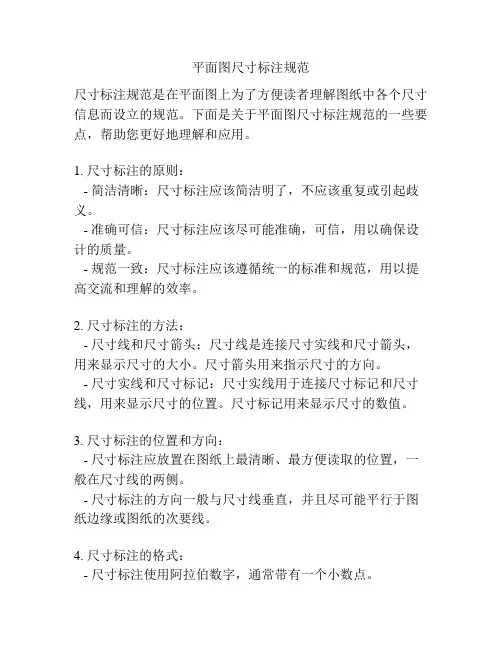

平面图尺寸标注规范尺寸标注规范是在平面图上为了方便读者理解图纸中各个尺寸信息而设立的规范。

下面是关于平面图尺寸标注规范的一些要点，帮助您更好地理解和应用。

1. 尺寸标注的原则：- 简洁清晰：尺寸标注应该简洁明了，不应该重复或引起歧义。

- 准确可信：尺寸标注应该尽可能准确，可信，用以确保设计的质量。

- 规范一致：尺寸标注应该遵循统一的标准和规范，用以提高交流和理解的效率。

2. 尺寸标注的方法：- 尺寸线和尺寸箭头：尺寸线是连接尺寸实线和尺寸箭头，用来显示尺寸的大小。

尺寸箭头用来指示尺寸的方向。

- 尺寸实线和尺寸标记：尺寸实线用于连接尺寸标记和尺寸线，用来显示尺寸的位置。

尺寸标记用来显示尺寸的数值。

3. 尺寸标注的位置和方向：- 尺寸标注应放置在图纸上最清晰、最方便读取的位置，一般在尺寸线的两侧。

- 尺寸标注的方向一般与尺寸线垂直，并且尽可能平行于图纸边缘或图纸的次要线。

4. 尺寸标注的格式：- 尺寸标注使用阿拉伯数字，通常带有一个小数点。

- 尺寸标注的单位应该清晰明了，例如m（米）、cm（厘米）、mm（毫米）等。

- 尺寸标注应该避免使用拉线或其他特殊标记。

5. 尺寸标注的排序：- 尺寸标注的排序应该按照一定的逻辑和顺序进行，便于读者理解和找到所需的尺寸信息。

- 尺寸标注的排序可以按照图形的设计顺序、由小到大的顺序或者按照特定的标注规范进行。

6. 尺寸标注的要求：- 尺寸标注应该包含设计图要求的所有尺寸信息，例如长度、宽度、高度、直径等。

- 尺寸标注应该包含允许误差或公差范围的信息，以便于加工和完成。

总之，尺寸标注规范在平面图设计中起到非常重要的作用，可以帮助读者更快速、准确地理解和使用平面图。

因此，我们应该遵循标准的尺寸标注规范，注重标注的简洁清晰、准确可信，以提高设计和交流的效率。

平面图尺寸标注规范平面图尺寸标注是在平面图上标记出各个元素的尺寸大小，以便在施工或制造过程中准确地进行操作。

合理的尺寸标注规范可以提高平面图的可读性和可理解性，避免误解和错误的发生。

以下是平面图尺寸标注的一些规范：1. 标注准确：尺寸标注应该准确无误地反映实际尺寸，避免出现错误的数据。

标注应该基于精确的测量结果，并符合相关的标准和规范。

2. 标注清晰：尺寸标注应该清晰可辨，文字应该清楚，字体大小适宜，标注线条应该与图形的边界明确分离。

3. 使用一致的标注方法：在整个平面图中，使用一致的标注方法和符号，如标注线的形状、标注文字的字体和大小等。

这有助于减少混淆和误读的可能性。

4. 标注位置合适：尺寸标注应该尽可能地靠近被标注的元素，但不要覆盖或干扰其他重要的信息。

标注应该选择在图形外部的位置，这样可以更好地突出标注，并且不会影响实际构件的形状和尺寸。

5. 标注方向一致：尺寸标注线应该与被标注元素的边界垂直或平行，以确保标注的直观性和准确性。

标注线应该从表示被标注元素的线条延伸出来，并与其相连接。

6. 使用符号和箭头：在尺寸标注中，可以使用符号和箭头来表示标注的方向和示意。

例如，可以使用尺寸符号（如直线和两个垂直线之间的横线）来表示线段的长度，使用箭头来表示标注的方向。

7. 标注间距适中：尺寸标注之间应该保持一定的间距，以便清楚地显示每个标注的信息。

标注之间的间距应该适中，既不要太过拥挤，也不要太过分散。

8. 按照优先级标注：如果有多个尺寸需要标注，应该根据其重要程度和关联程度来确定标注的顺序。

将标注放置在最重要的尺寸上，并依次向次要的尺寸进行标注。

综上所述，平面图尺寸标注规范的目的是为了确保尺寸信息的准确性和可读性，提高平面图的可理解性和可操作性。

通过遵循这些规范，可以减少误解和错误的发生，从而提高施工和制造过程的效率和质量。

第三章平面图形绘制与尺寸标注第一节常见几何图形的绘制第二节平面图形的绘制第三节平面图形的尺寸标注第一节常见几何图形的绘制平面图形是由各种线段（直线、圆弧）以相交或相切形式组成的封闭几何图形。

它是绘制各种工程图样的基础。

一、常用的绘图及编辑命令常用的绘图及编辑命令是CAD制图中生成图样的基本操作命令。

其命令输入方式及其操作说明如表3-1所示（表中的图标参见下图所示的“绘图”工具栏（a)和“修改”工具栏(b)）。

(a)(b)常用的绘图及编辑命令表3-1常用的绘图及编辑命令命令输入说明图例图标菜单：单击下拉菜单：“绘图”→“直线”键盘输入：LINE 画直线段命令。

用于绘制直线段、折线或线框命令提示：指定第一点:输入起点指定下一点或[放弃（U）]:输入下一点……：（连续输入各点）指定下一点或[闭合（C）/放弃（U）]:C或空响应（画封闭线框或结束命令）图标菜单：单击下拉菜单：“绘图”→“圆”键盘输入：CIRCLE 画圆命令。

可采用圆心与半径、圆心与直径、三点、两点、连接圆半径等方式画圆命令提示：⒈圆心、半径方式画圆画圆命令指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]：指定圆心指定圆的半径或[直径(D)]<7.1>：7（输入半径值或键入D后再输入直径值，并结束命令）；⒉三点方式画圆指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]：3P指定圆上的第一个点：指定点指定圆上的第二个点：指定点指定圆上的第三个点：指定点，并结束命令；⒊连接圆半径方式画圆指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]：T指定对象与圆的第一个切点:选择第一个相切对象（拾取点的输入自动调用延迟切点捕捉，即光标靶移至切点附近时，切点捕捉标记右下方出现“…”）指定对象与圆的第二个切点:选择第二个相切对象指定圆的半径<40.0>: 6画圆弧命令图标菜单： 单击 下拉菜单： “绘图”→“圆弧” 键盘输入：ARC 画圆弧命令。

平面图形的尺寸和画法
尺寸对图形非常重要。

图形中每条线段的形状、长短及相对位置，都山尺寸确定。

图形 能否绘出，棋至绘图的顺序，都与尺寸有关。

因此绘制平面图形时，首先应对所要画的平面 图形进行分析，以便确定正确的绘图顺序，快速准确的绘图。

1.平面图形的尺寸分析
平面图形的尺寸分析是确定尺寸的基准及尺寸的类型，明确尺寸的作用。

（1）尺寸基准
在图形中标注尺寸时，应首先确定标注的起始点，把标注尺寸的起点称为尺寸基准。

对 于平面图形，应有水平（左右）方向和垂直（上下）方向两个方向的基准。

图1-56的水平方 向和垂直方向的尺寸基准分别为少27圆的垂直中心线和水平中心线。

一般平面图形中常把图形的对称线、较长的直线和较大直径的圆的中心线作为尺寸基准。

水平方向的尺寸基准
垂直方向的。
